WEILER - DZ 65 CNC
CNC - Drehmaschinen
CNC - Dreh- und Fräszentren
| Verkäufer CNC-Shop |
|
| View More Listings | |
Beschreibung
| WEILER - DZ 65 CNC | |
| Angebotsdetails | |
| Lagernummer | 1039-7795 |
| Maschinenart | CNC Dreh- und Fräszentrum |
| Hersteller | WEILER |
| Type | DZ 65 CNC |
| Baujahr | 2010 |

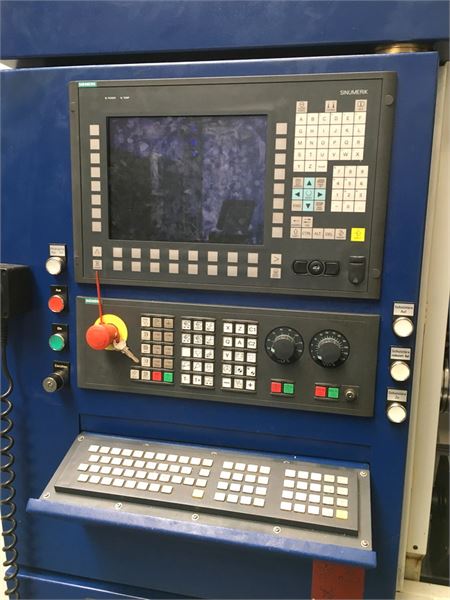

| Steuerung | 840 D ShopTurn Siemens |
| Lagerort | D-59302 Oelde |
| Ursprungsland | Deutschland |
| Lieferzeit | nach Absprache |
| Frachtbasis | ab Standort |
| Technische Details | |
| max. Umlaufdurchmesser | 560 mm |
| Drehlänge | 500 mm |
| Steuerung | 840 D ShopTurn Siemens |
| Standard-Drehdurchmesser | 240 mm |
| Abstand zwischen den Spindeln | 770 mm |
| Hauptspindel: | |
| Drehzahlbereich - Hauptspindel | 50 - 5.000 min/-1 |
| Antriebsleistung - Hauptspindel | 21 / 27 kW |
| Max. Drehmoment | 260 Nm |
| Spindelnase | DIN 55026 / 6 |
| Spindellagerdurchmesser | 120 mm |
| Spindelbohrung | 77 mm |
| Stangendurchmesser | 65 mm |
| max. Futterdurchmesser | 200 mm |
| C-Achse | 0,04 ° |

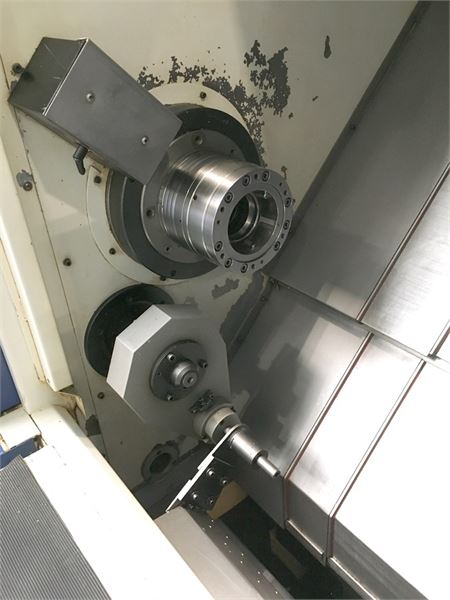

| Gegenspindel: | |
| Drehzahlbereich - Gegenspindel | 50 - 6.000 min/-1 |
| Antriebsleistung - Gegenspindel | 13,5 / 17 kW |
| Max. Drehmoment | 80 Nm |
| Spindelnase | DIN 55026 / 5 |
| Spindellagerdurchmesser | 85 mm |
| Spindelbohrung | 50 mm |
| Stangendurchmesser | 42 mm |
| max. Futterdurchmesser | 160 mm |
| C-Achse | 0,04 ° |
| Verfahrweg Gegenspindel | Q: 520 mm |

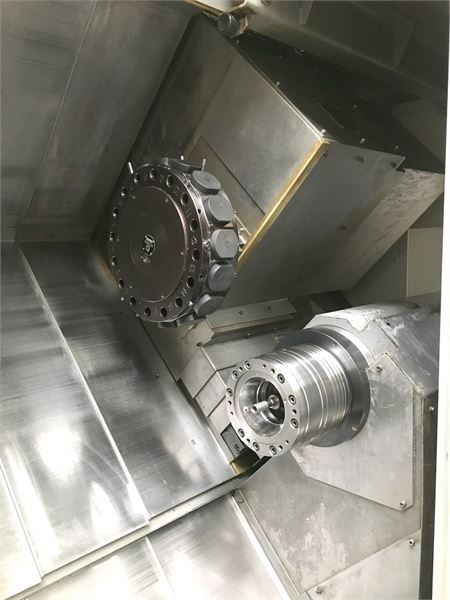

| Werkzeugrevolver: | |
| Anzahl der Werkzeugplätze | 16 pos. |
| Anzahl der angetriebenen Werkzeugstationen | 16 pos. |
| Schaftdurchmesser | 16 x 16 mm |
| Schaftdurchmesser der Bohrer | 25 mm |
| Werkzeugaufnahme | VDI 25 |
| Flugkreisdurchmesser max. | 560 mm |
| Drehzahlbereich - angetr. Werkzeugstationen | max. 4.000 min -1 |
| Antriebsleistung angetr. WZ-Stationen | 4,5 kW |
| Y - Achse | (+45/-35) 80 mm |
| Verfahrwege: | |
| x-Achse | 205 mm |
| y-Achse | 80 mm |
| z-Achse | 525 mm |
| Vorschübe: | |
| Eilgang | X: 30 m/min |
| Eilgang | Y: 7,5 m/min |
| Eilgang | Z: 30 m/min |
| Eilgang | C: 100 min/-1 |
| Eilgang | Q: 30 m/min |
| Gesamtleistungsbedarf | 66 kVA |
| Maschinengewicht ca. | 6,7 t |
| Raumbedarf ca. | 5,0 x 3,0 x 2,3 m |
| Zubehör | |
| Dokumentation | |
| Späneförderer | |
| Spannzangenfutter | |
| Reduzierhülse | |
| div. Werkzeughalter | |
| angetriebene Werkzeuge | |
| Werkzeugantrieb | |
| C-Achse | |
| Y-Achse | |
| Gegenspindel | |
| elektr. Handrad | |
| Hydraulikeinheit | |
| Werkzeugeinmessung | |
| Zusatzinformationen | |

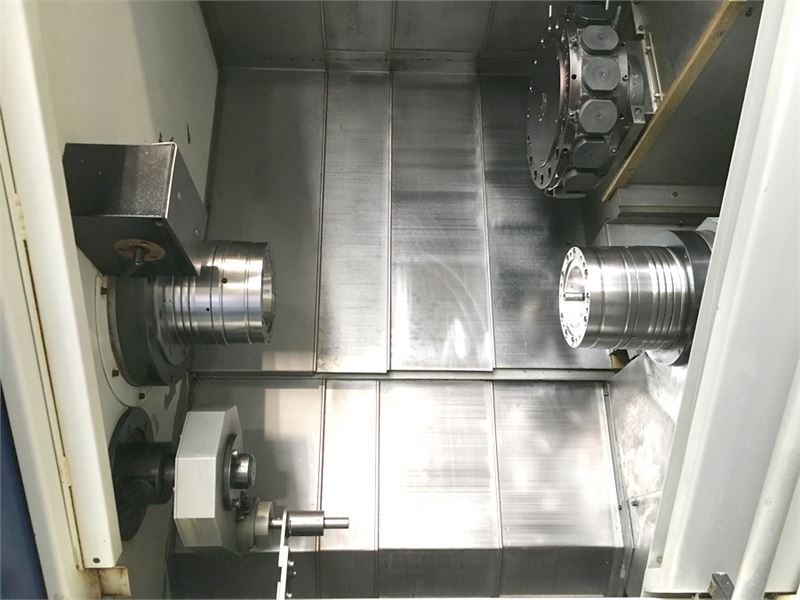

| CNC-Dreh- und Fräszentrum WEILER - DZ 65 CNC - Haupt- und Gegenspindel - Werkzeugantrieb - C-Achse - Y-Achse - Teilefänger |
|
| Irrtum in den technischen Daten vorbehalten. | |
