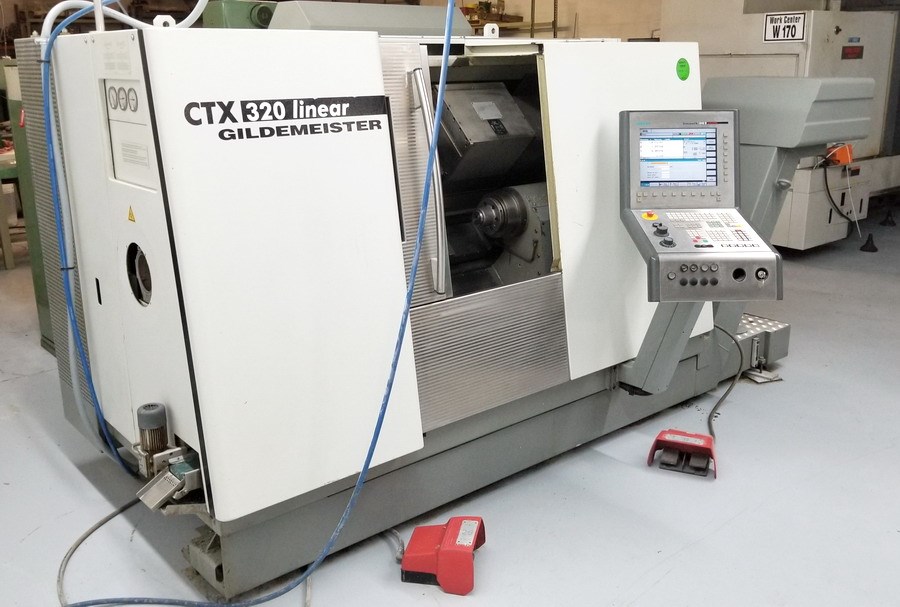

GILDEMEISTER - CTX 320 linear V6
CNC - Drehmaschinen
CNC - Dreh- und Fräszentren
| Verkäufer CNC-Shop |
|
| View More Listings | |
Beschreibung
| GILDEMEISTER - CTX 320 linear V6 | |
| Angebotsdetails | |
| Lagernummer | 1039-7739 |
| Maschinenart | CNC Dreh- und Fräszentrum |
| Hersteller | GILDEMEISTER |
| Type | CTX 320 linear V6 |
| Baujahr | 2005 |

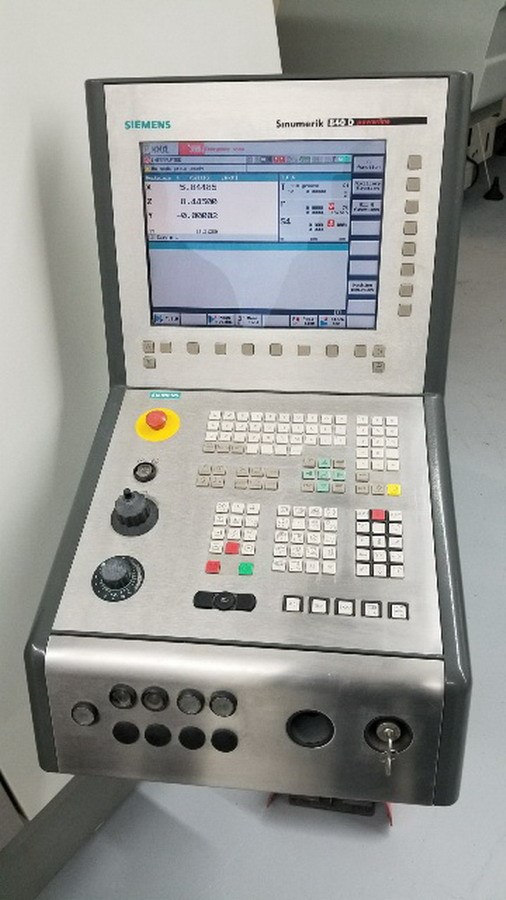

| Steuerung | Siemens 840 D powerline |
| Lagerort | D - 59302 Oelde |
| Ursprungsland | - |
| Lieferzeit | nach Absprache |
| Frachtbasis | ab Standort |
| Technische Details | |
| Drehdurchmesser | max. 400 mm |
| Drehlänge | 600 mm |
| Steuerung | Siemens 840 D powerline |
| Umlaufdurchmesser über Bett | 400 mm |
| Umlaufdurchmesser über Planschlitten | 300 mm |
| Spitzenweite | 615 mm |

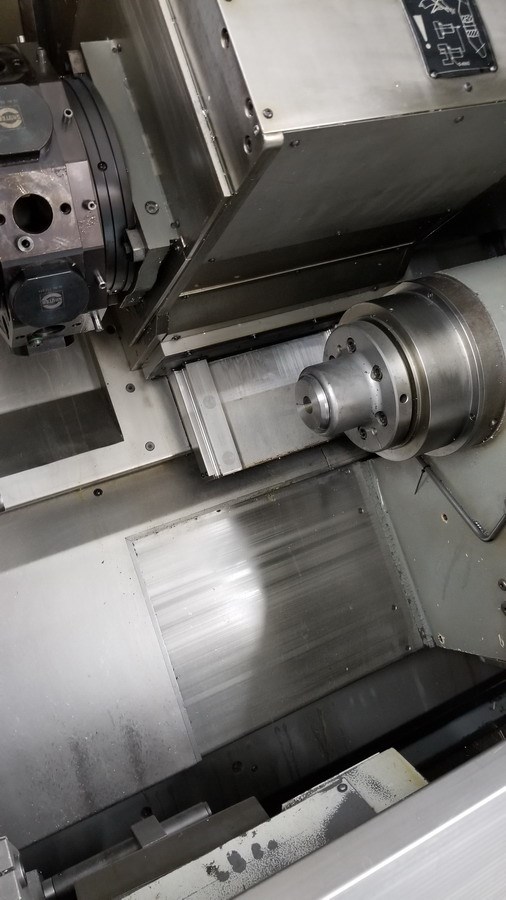

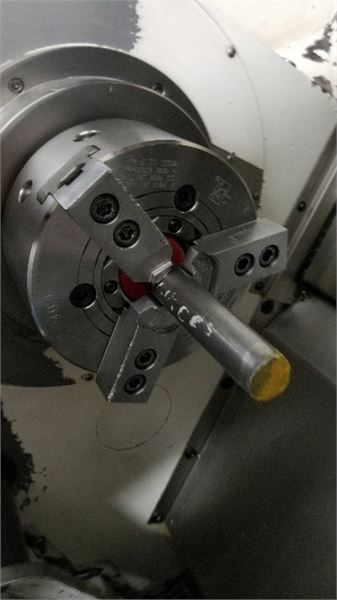

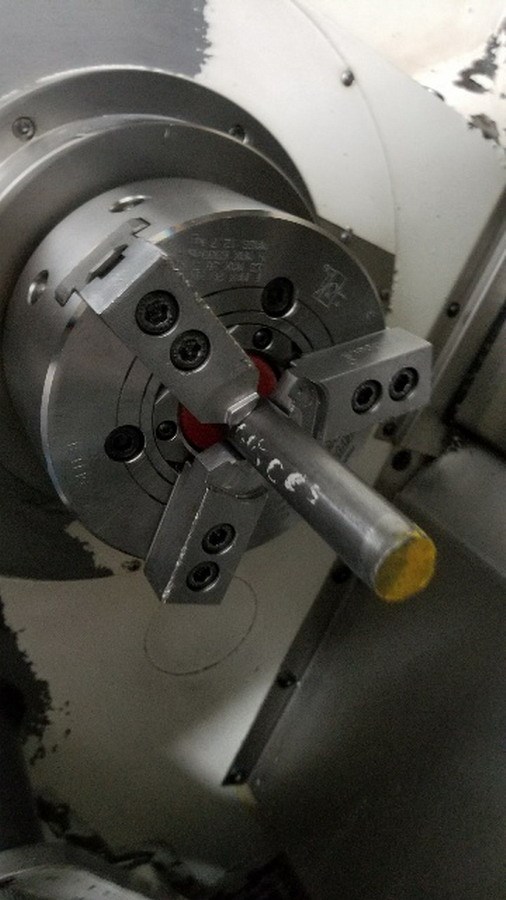

| Hauptspindel: | |
| Drehzahlbereich - Hauptspindel | max. 6.000 min/-1 |
| Antriebsleistung - Hauptspindel | 16 kW |
| Max. Drehmoment | 155 Nm |
| max. Stangendurchmesser | 50 mm |
| Spindelnase | 140H5 |
| Spindellagerdurchmesser | 100 mm |
| max. Futterdurchmesser | 200 mm |
| C-Achse | 0,001 ° |
| Gegenspindel: | |
| Drehzahlbereich - Gegenspindel | max. 6.000 min/-1 |
| Antriebsleistung - Gegenspindel | 7,5 kW |
| Max. Drehmoment | 48 Nm |
| max. Stangendurchmesser | 30 mm |
| Spindelnase | 140H5 |
| max. Futterdurchmesser | max. 165 mm |
| C-Achse | 0,001 ° |

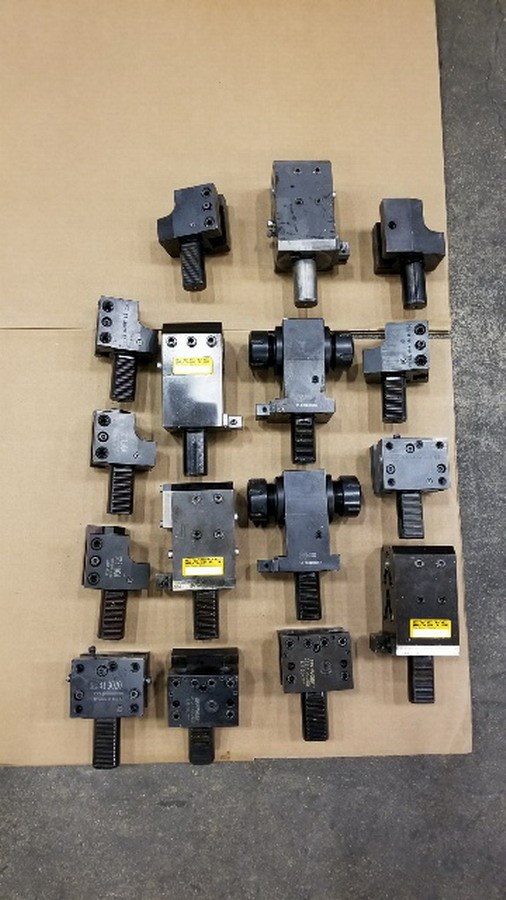

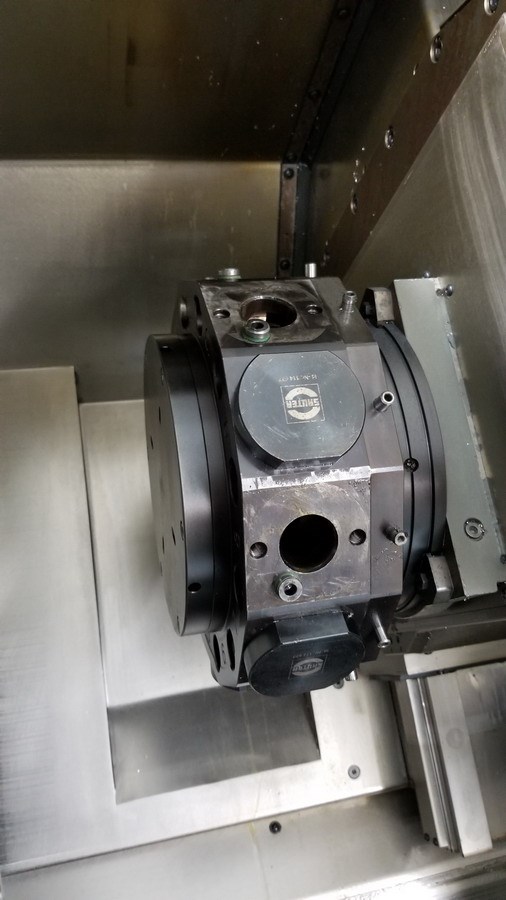

| Werkzeugrevolver: | |
| Anzahl der Werkzeugplätze | 12 pos. |
| Anzahl der angetriebenen Werkzeugstationen | 12 pos. |
| Drehzahlbereich - angetr. Werkzeuge | max. 5.000 min -1 |
| Antriebsleistung - angetr. Werkzeuge | 10 kW |
| Werkzeugaufnahme | VDI 30 |
| Werkzeugschaft | 20 x 20 mm |
| Verfahrwege: | |
| x-Achse | 160 mm |
| y-Achse | 64 (+32 / -32) mm |
| z-Achse | 1: 450 / 2: 380 mm |
| Vorschübe: | |
| Eilgang | X: 60 m/min |
| Eilgang | Z: 45 m/min |
| Vorschubkraft | X: 2,5 kN |
| Vorschubkraft | Z: 4 kN |
| Eilgang | C: 200 1/min |
| Max. Drehmoment | C: 155 Nm |
| Gesamtleistungsbedarf | 32 kVA |
| Maschinengewicht ca. | 3,7 t |
| Raumbedarf ca. | 7,0 x 2,5 x 2,5 m |
| Zubehör | |
| Dokumentation | |
| Späneförderer | |
| Kühlmitteleinrichtung | |

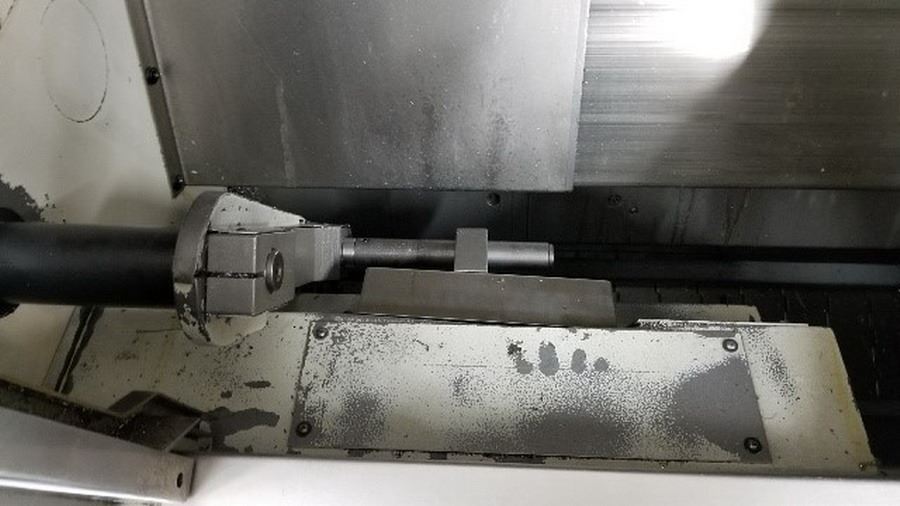

| Teilefänger | |
| Gegenspindel | |
| C-Achse | |
| Y-Achse | |
| Werkzeugrevolver | |

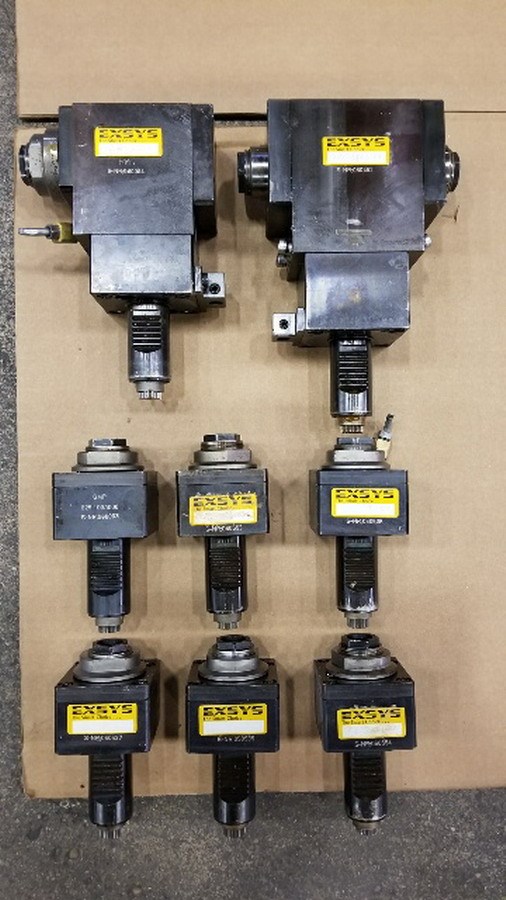

| angetriebene Werkzeuge | |
| Zusatzinformationen | |

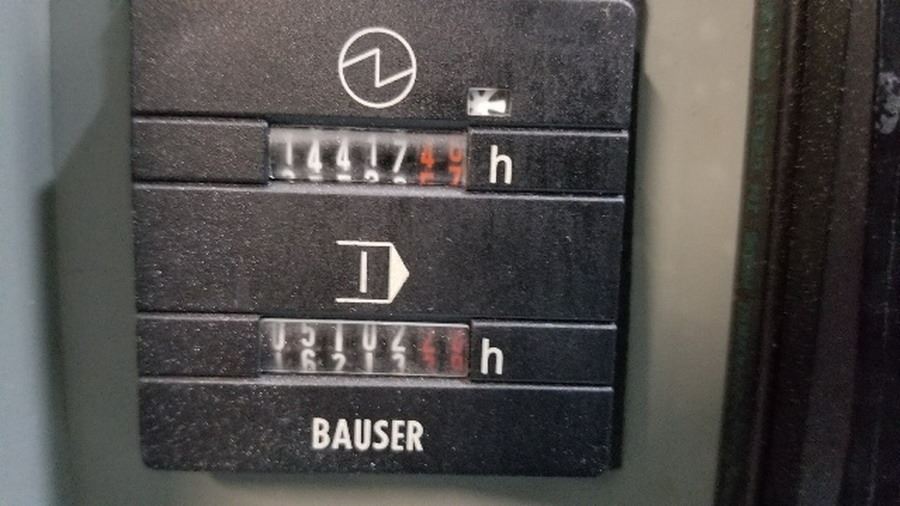

| CNC - Dreh- und Fräszentrum GILDEMEISTER - CTX 320 linear V6 - Haupt- und Gegenspindel - Werkzeugantrieb - C-Achse / Y-Achse - Betriebsstunden: Strom-Ein: ca. 14.500h / Spindel: ca. 5.200h |
|
| Irrtum in den technischen Daten vorbehalten. | |
