TRAUB - TNA 500
CNC - Drehmaschinen
CNC - Dreh- und Fräszentren
| Verkäufer CNC-Shop |
|
| View More Listings | |
Beschreibung

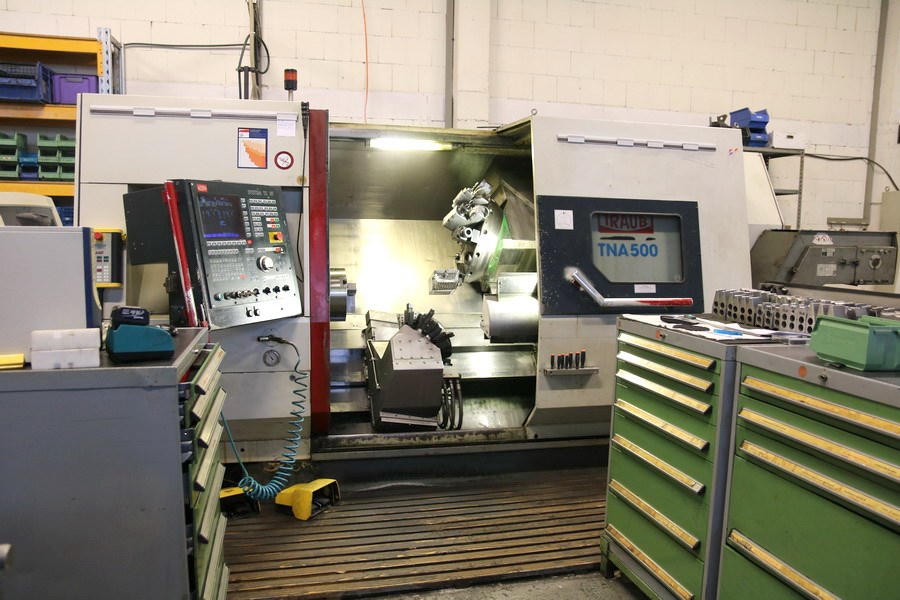

| TRAUB - TNA 500 | |
| Angebotsdetails | |
| Lagernummer | 1039-7737 |
| Maschinenart | CNC Dreh- und Fräszentrum |
| Hersteller | TRAUB |
| Type | TNA 500 |

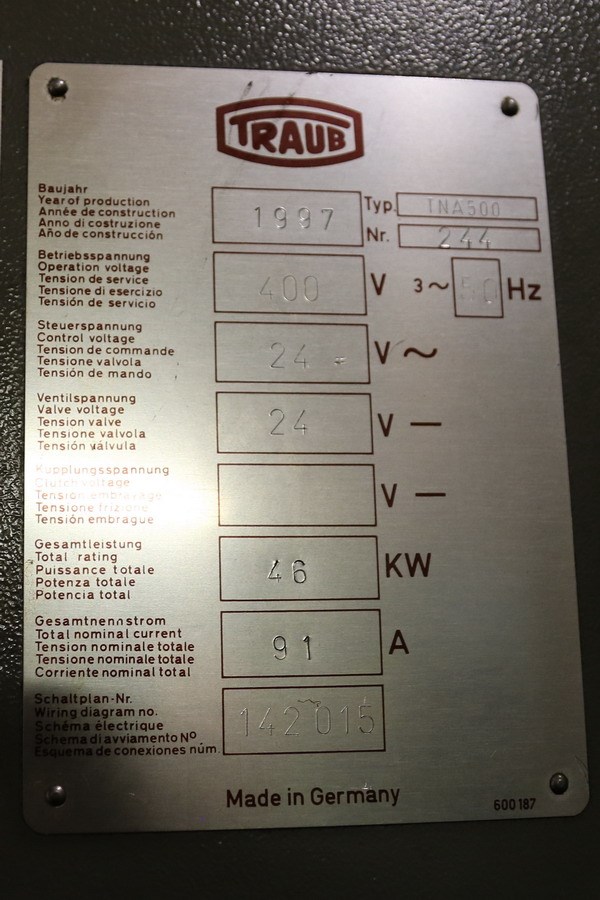

| Baujahr | 1997 |

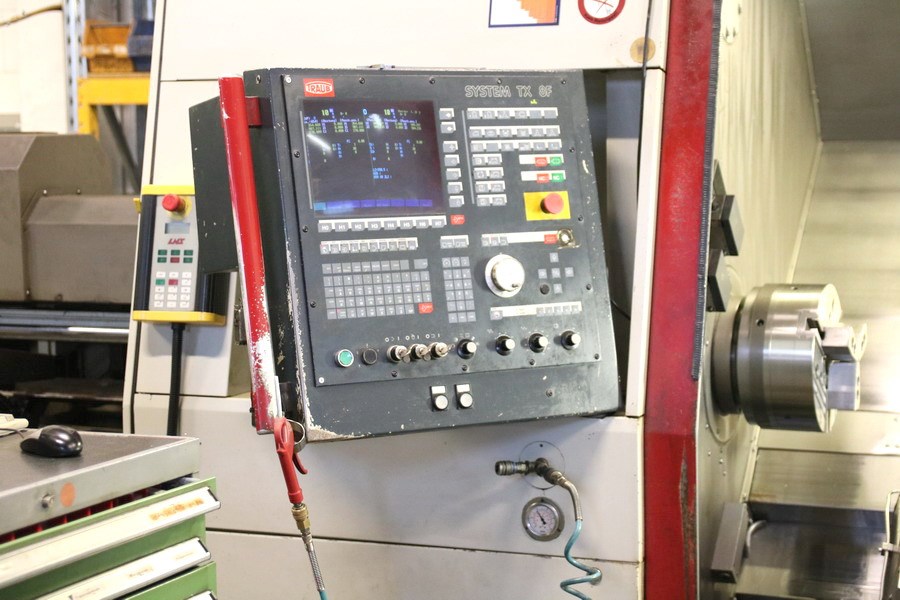

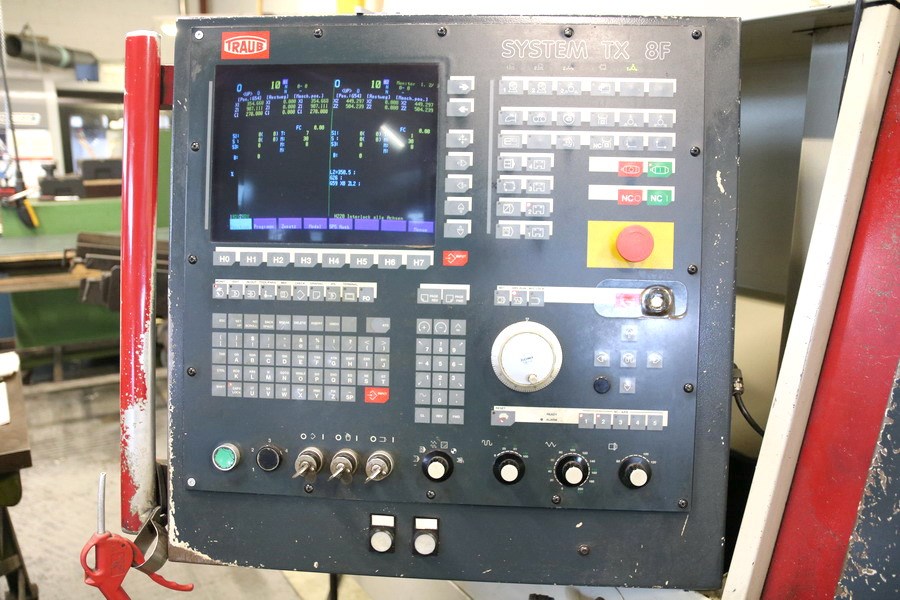

| Steuerung | TX 8F Traub |
| Lagerort | Niedersachsen |
| Ursprungsland | Deutschland |
| Lieferzeit | nach Absprache |
| Frachtbasis | ab Standort |
| Technische Details | |
| Drehdurchmesser | max. 500 mm |
| Drehlänge | 1.000 mm |
| Steuerung | TX 8F Traub |
| Standard-Drehdurchmesser | 315 mm |
| Hauptspindel: | |
| Max. Drehzahl | 2.800 min/-1 |
| Antriebsleistung - Hauptspindel | 31 kW |
| Max. Drehmoment | 545 / 769 Nm |
| Spindeldurchlass | 80 mm |
| Spindeldurchmesser im vord. Lager | 140 mm |
| Futterdurchmesser | 315 mm |
| C-Achse | 0,1 ° |

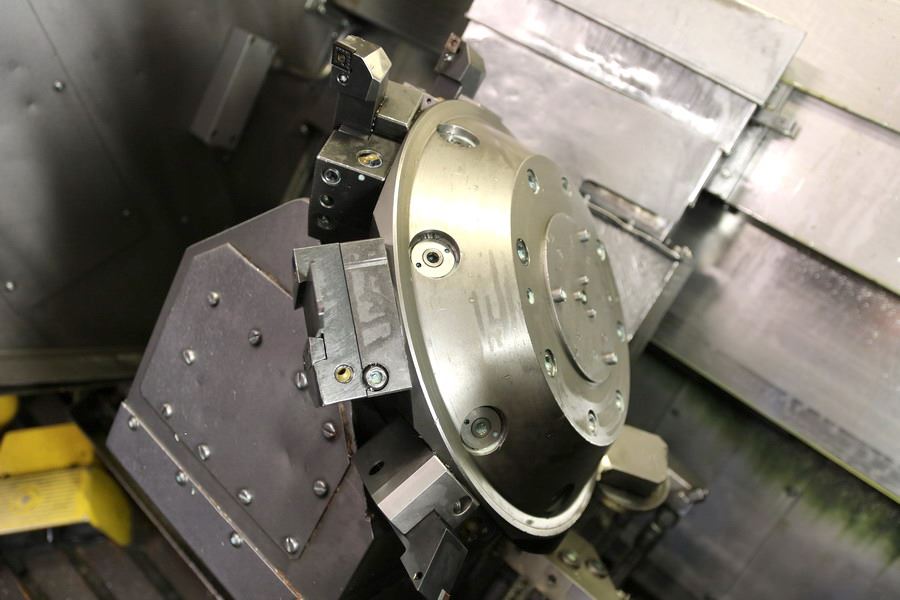

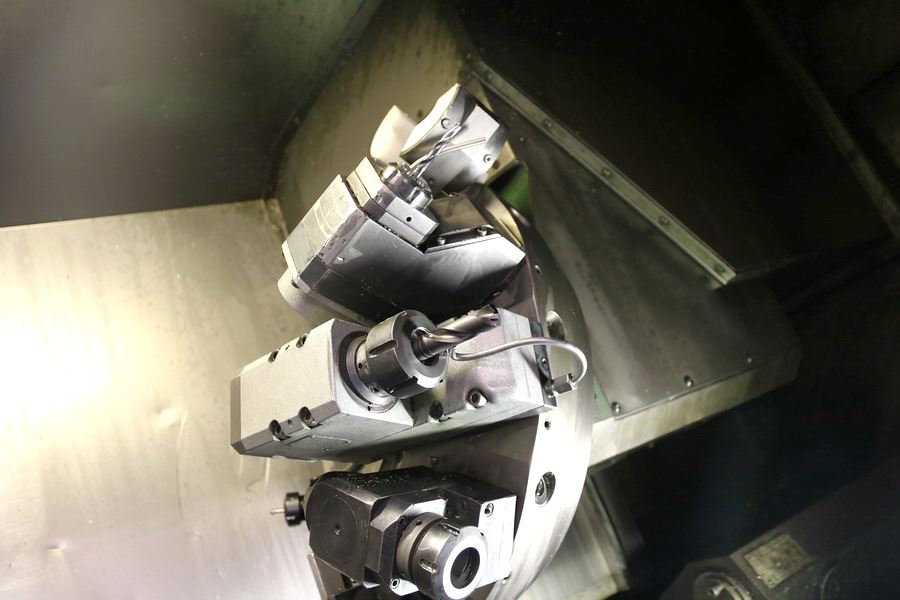

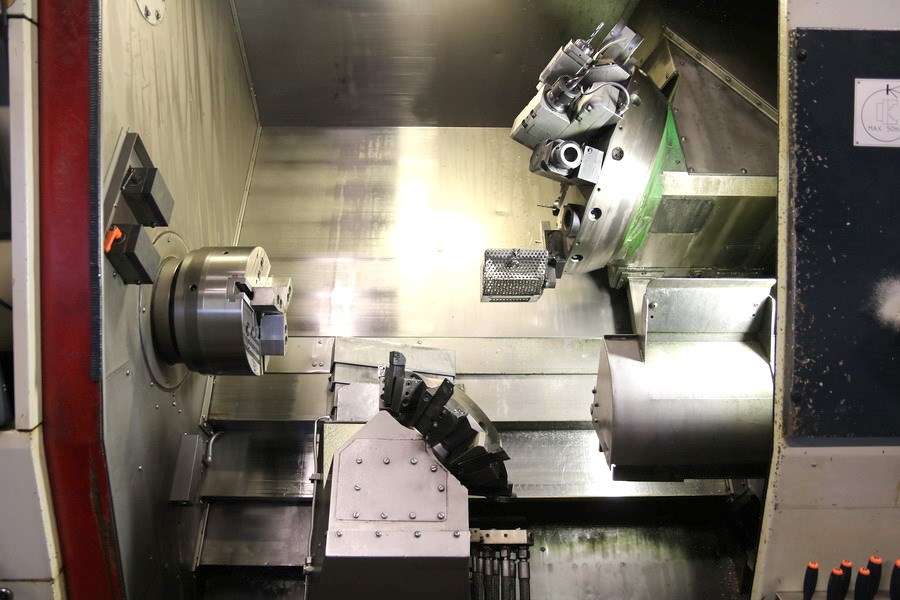

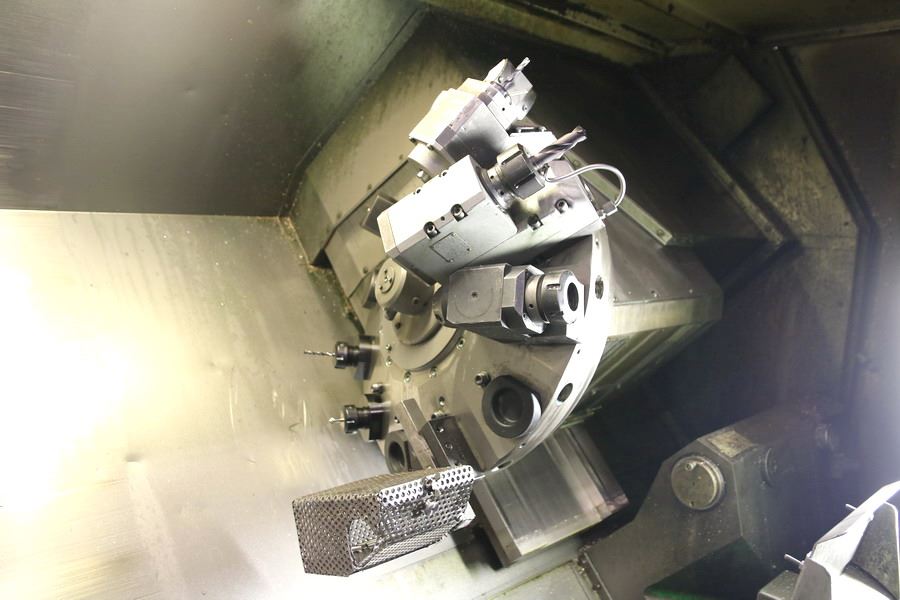

| Revolver 1: | |
| Anzahl der Werkzeugplätze | 12 pos. |
| Anzahl der angetriebenen Werkzeugstationen | 12 pos. |
| Max. Drehzahl angetr. WZ-Stationen | 3.150 min/-1 |
| Antriebsleistung angetr. WZ-Stationen | 5,5 kW |
| Max. Drehmoment | 60,4 Nm |
| Schaftdurchmesser | (DIN 69880) 40 mm |
| Drehmeißel-Schaftquerschnitt | 25 x 25 mm |
| Revolverschaltzeit | 0,8 - max. 2,6 sec. |
| Revolver 2: | |
| Anzahl der Werkzeugplätze | 8 pos. |
| Anzahl der angetriebenen Werkzeugstationen | - pos. |
| Schaftdurchmesser | 40 mm |
| Drehmeißel-Schaftquerschnitt | 25 x 25 mm |
| Revolverschaltzeit | 0,8 - max. 2,2 sec. |

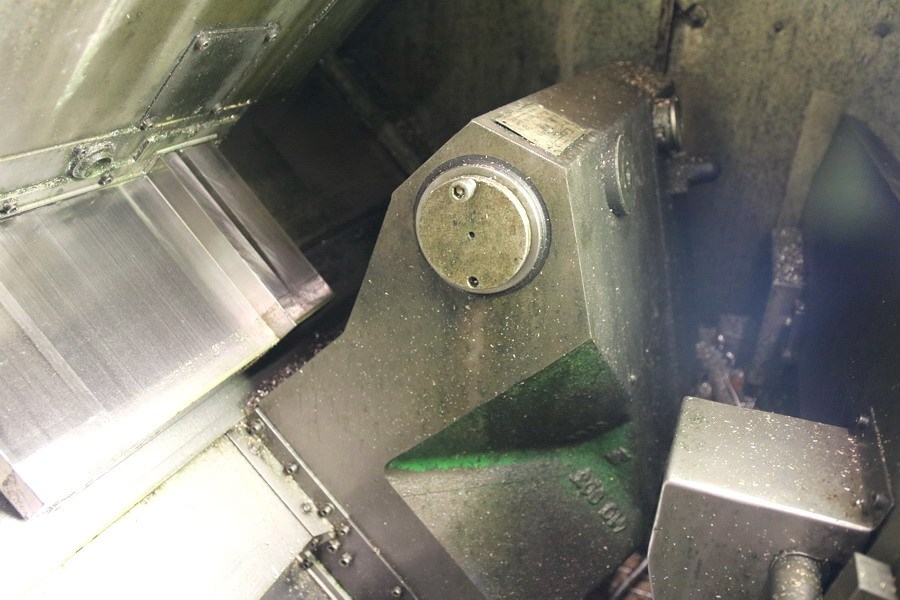

| Reitstock: | |
| Pinolendurchmesser | 100 mm |
| Pinolenhub | 100 mm |
| Reitstockaufnahme | MK 6 |
| Spannkraft | 13,1 kN |
| Verfahrwege: | |
| x-Achse | 1: 320 / 2: 160 mm |
| z-Achse | 1: 1.070 / 2: 1.050 mm |
| C-Achse | 360 ° |
| Vorschübe: | |
| Eilgang | X: 15 / 15 m/min |
| Eilgang | Z: 20 / 15 m/min |
| Vorschubkraft | X: 8 / 4,5 kN |
| Vorschubkraft | Z: 12,5 / 8 kN |
| Teilefänger: | |
| max. Teilelänge | 200 mm |
| max. Werkstückgewicht | 6,0 kg |
| Gesamtleistungsbedarf | 46 kW |
| Maschinengewicht ca. | 7,5 t |
| Raumbedarf ca. | 8,0 x 3,0 x 2,5 m |
| Zubehör | |
| Dokumentation | |

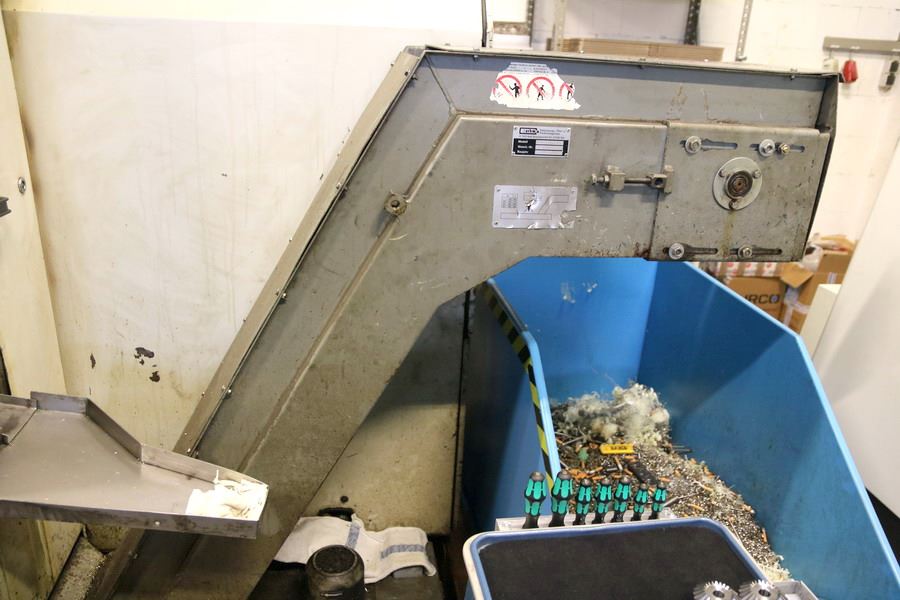

| Späneförderer | |

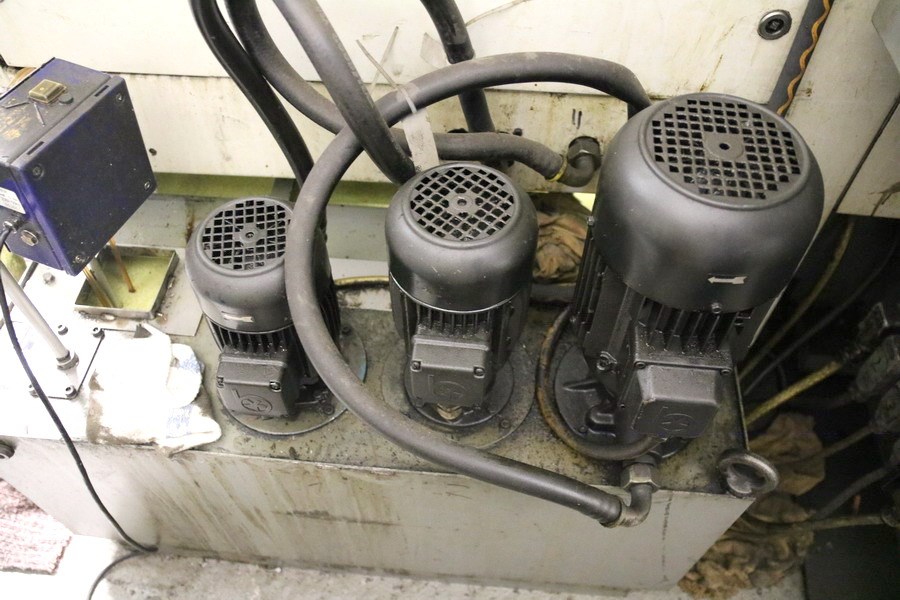

| Kühlmitteleinrichtung | |
| Reitstock | |
| Teilefänger | |
| Signallampe | (defect) |
| Interface für Stangenlader | |

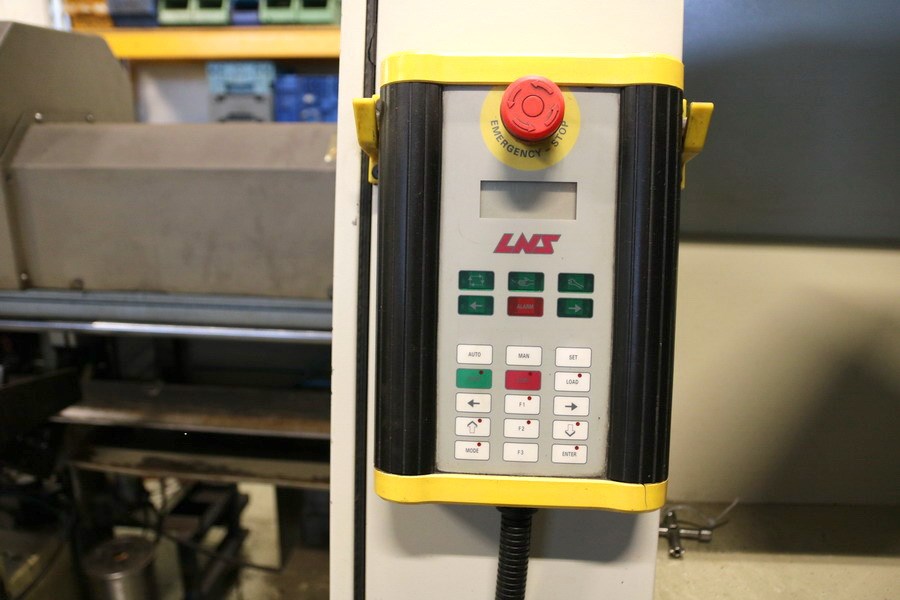

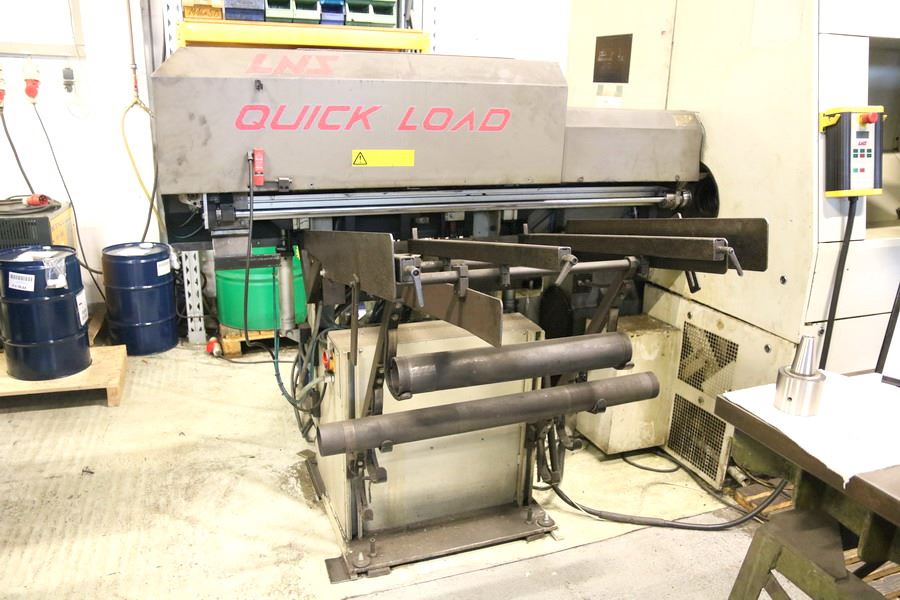

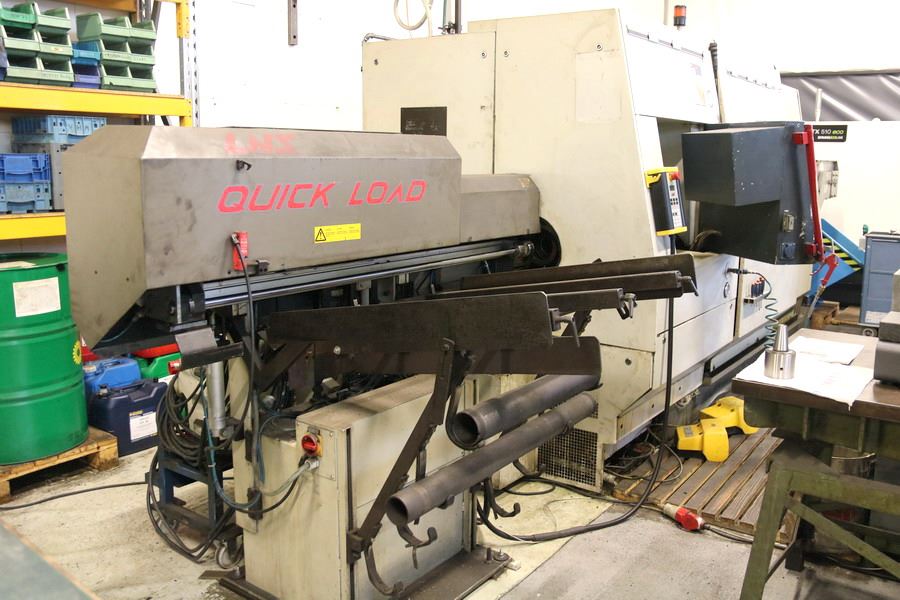

| Stangenlademagazin | LNS QuickLoad / 1.000mm |
| C-Achse | |

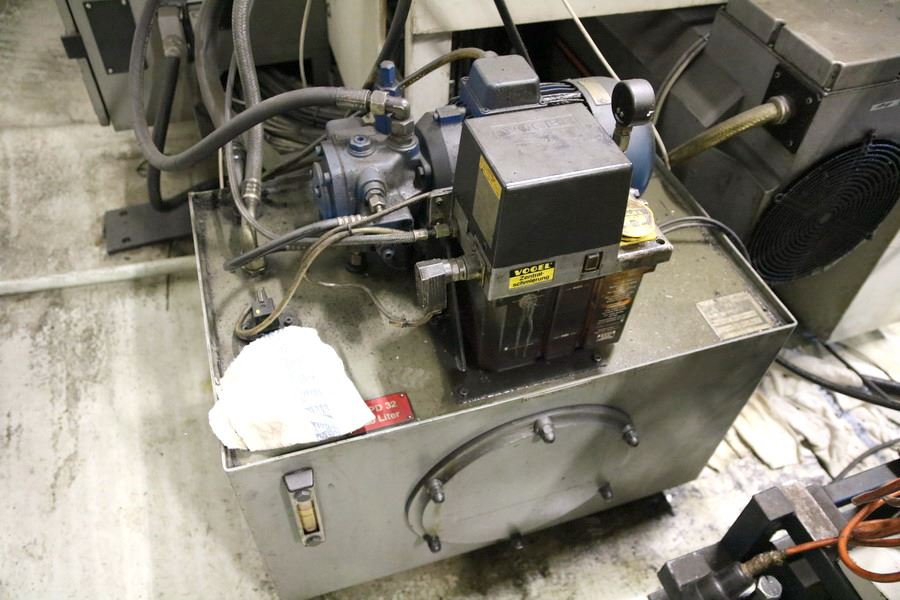

| Hydraulikeinheit | |

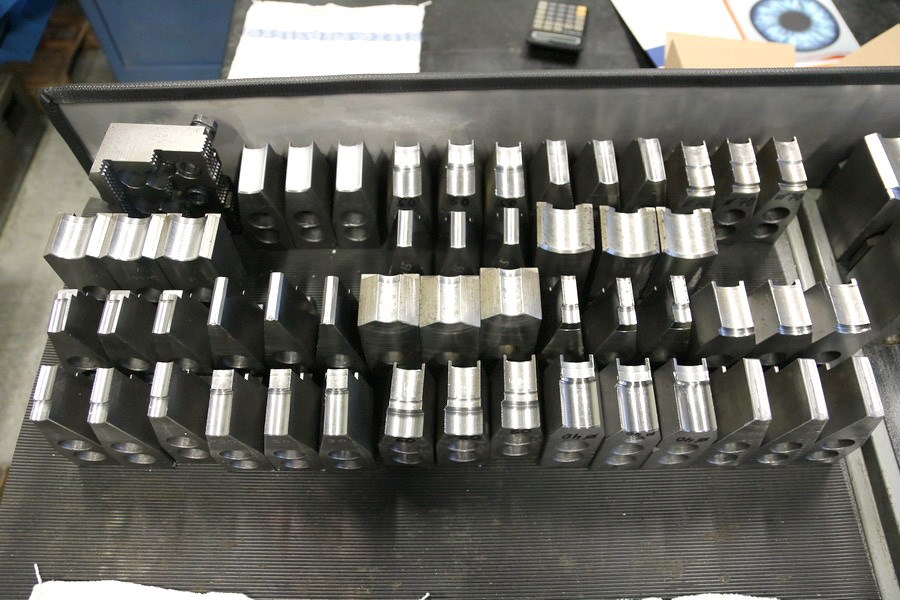

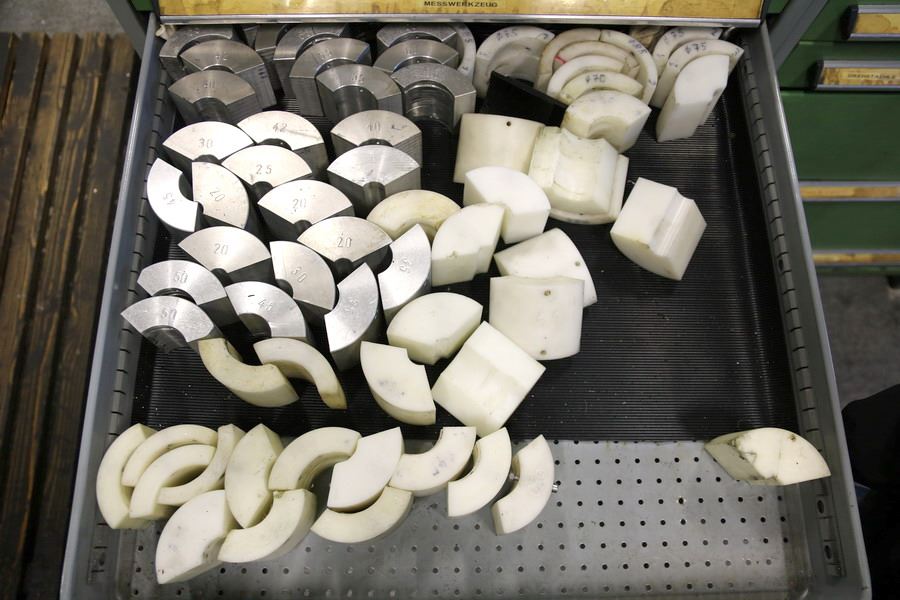

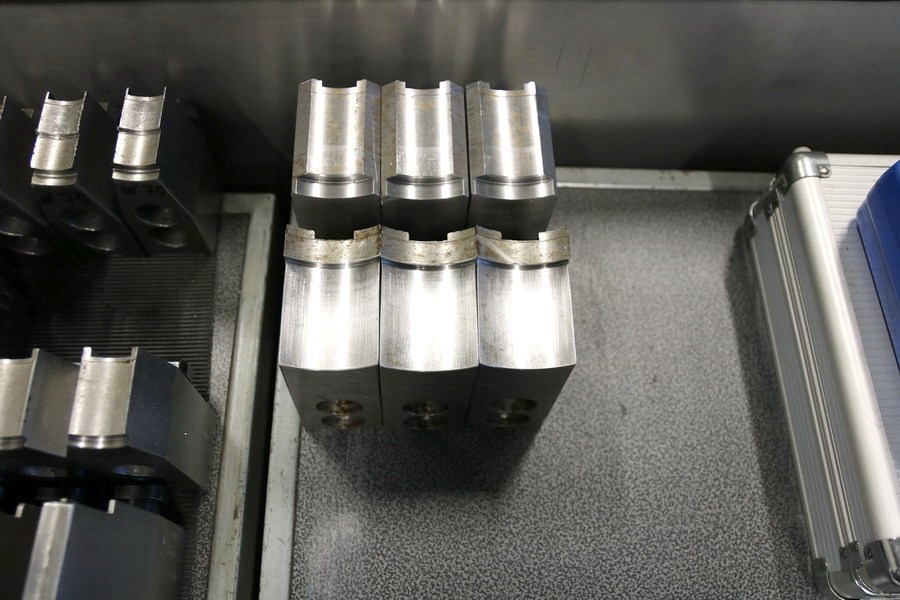

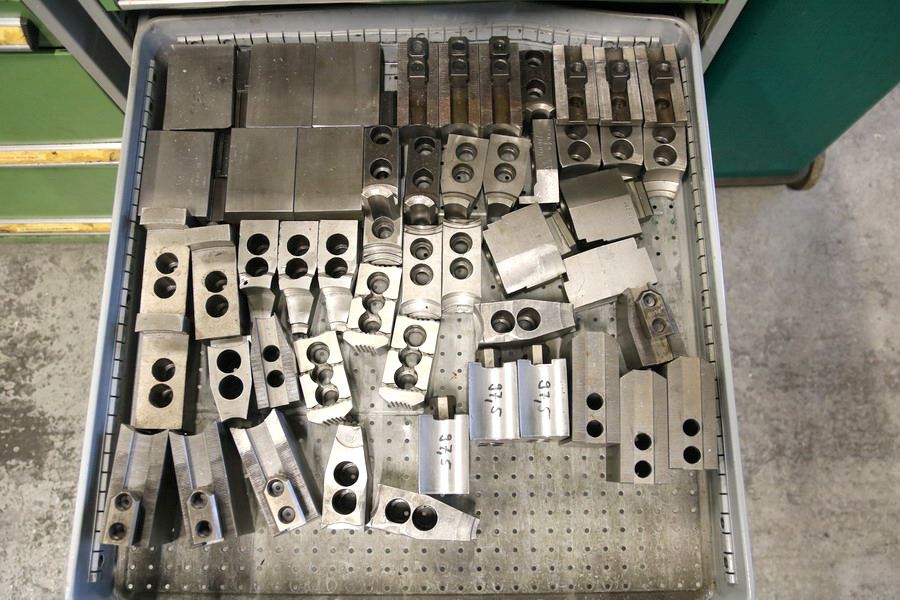

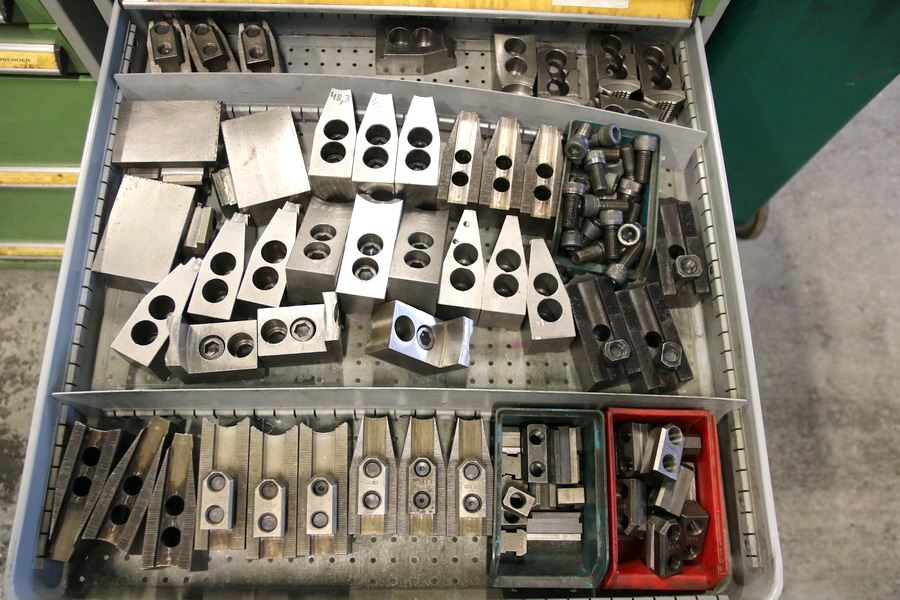

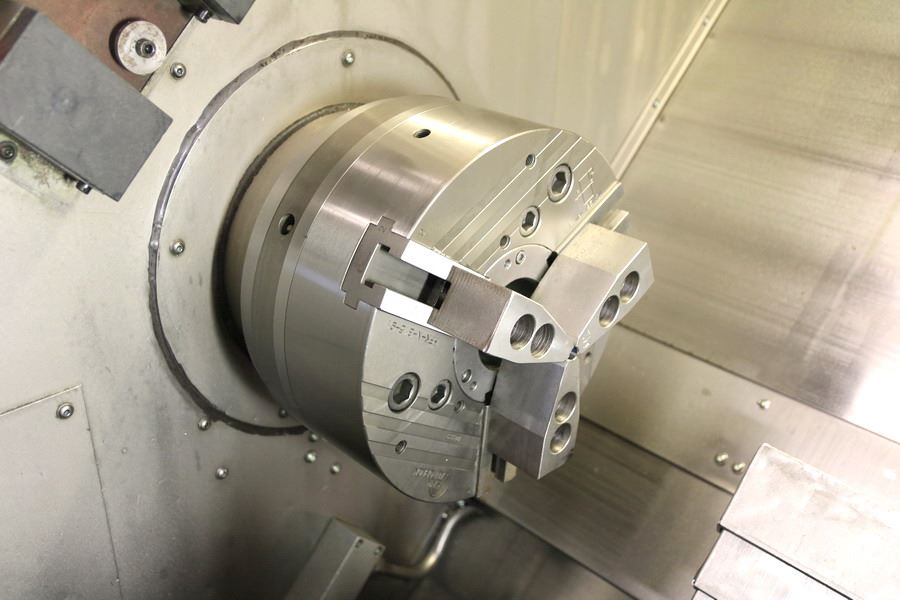

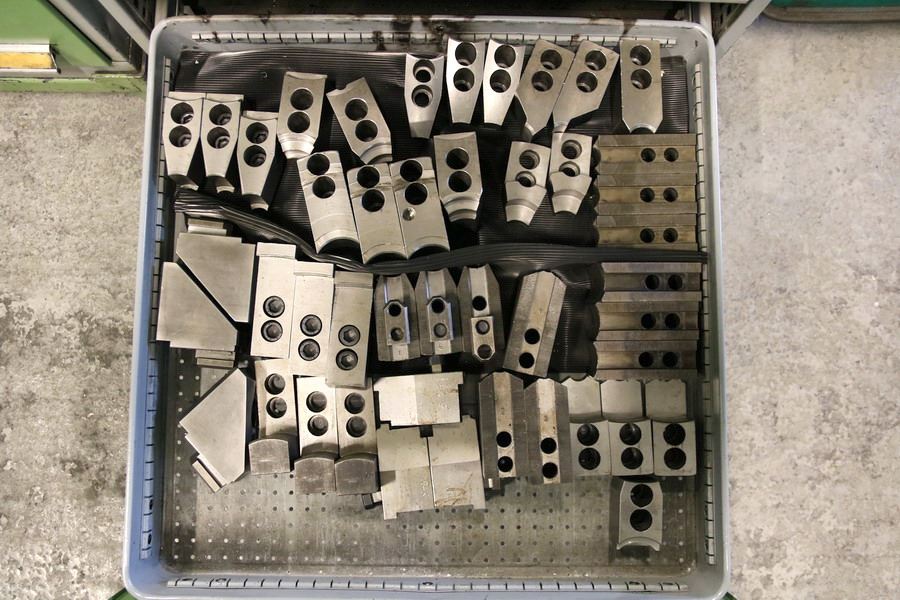

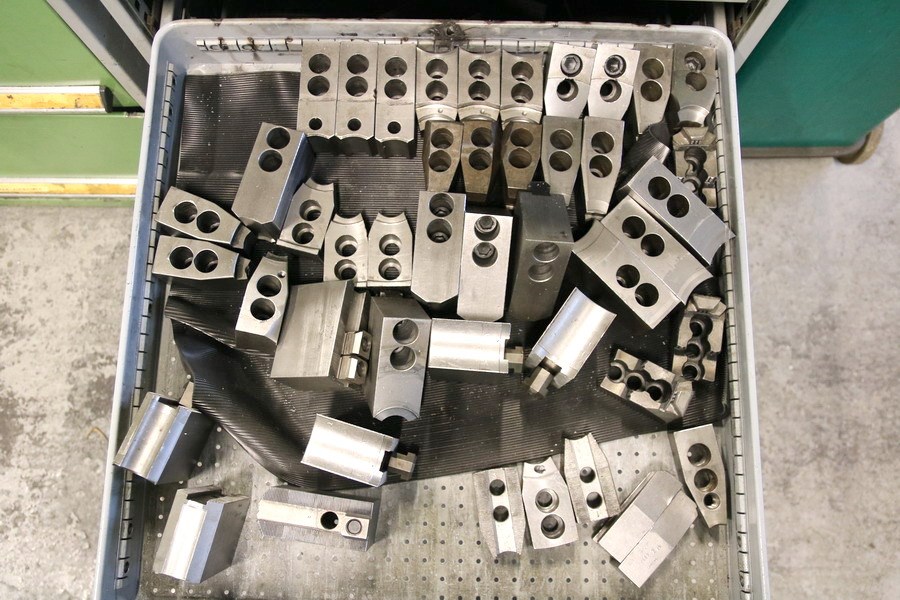

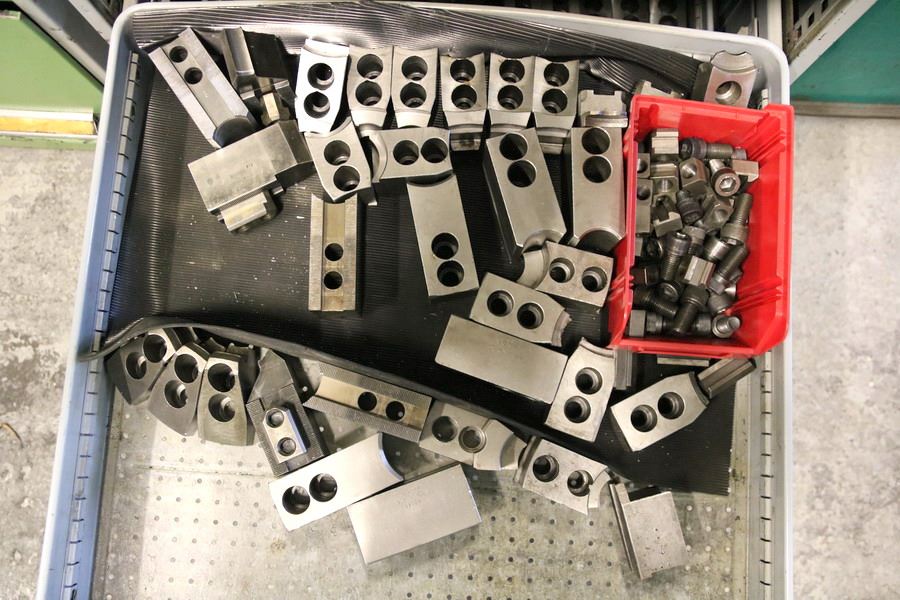

| Dreibackenfutter | SMW HFK-N-315-91 |
| Werkzeugantrieb | |

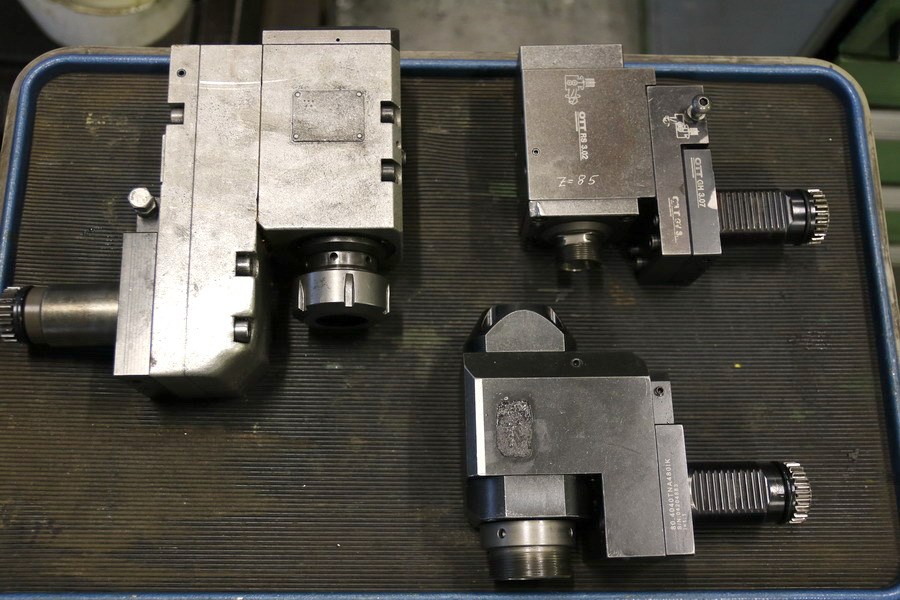

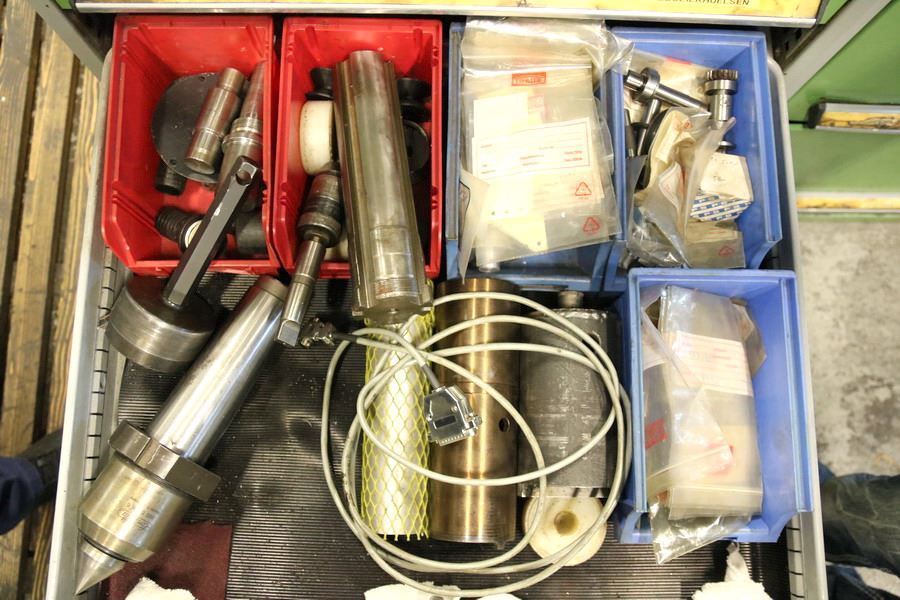

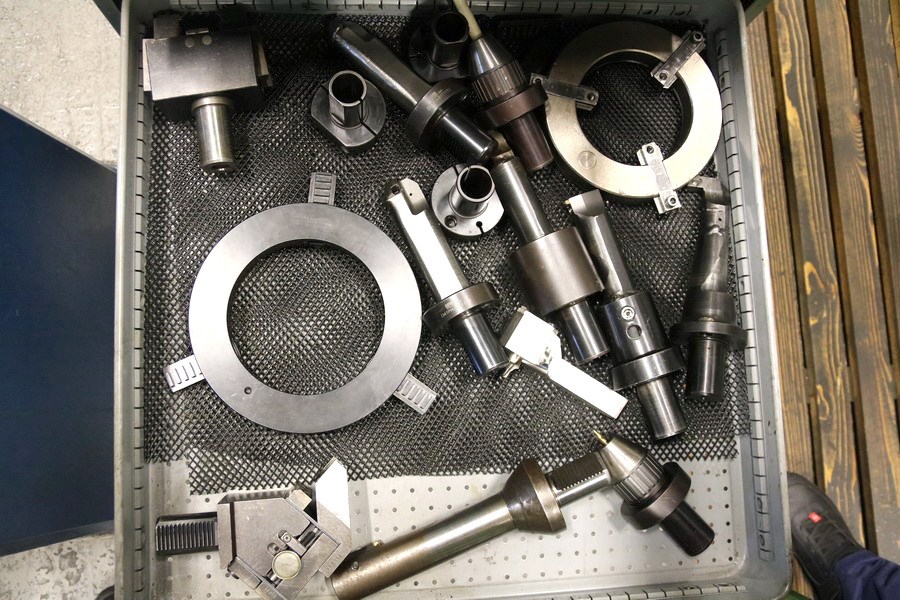

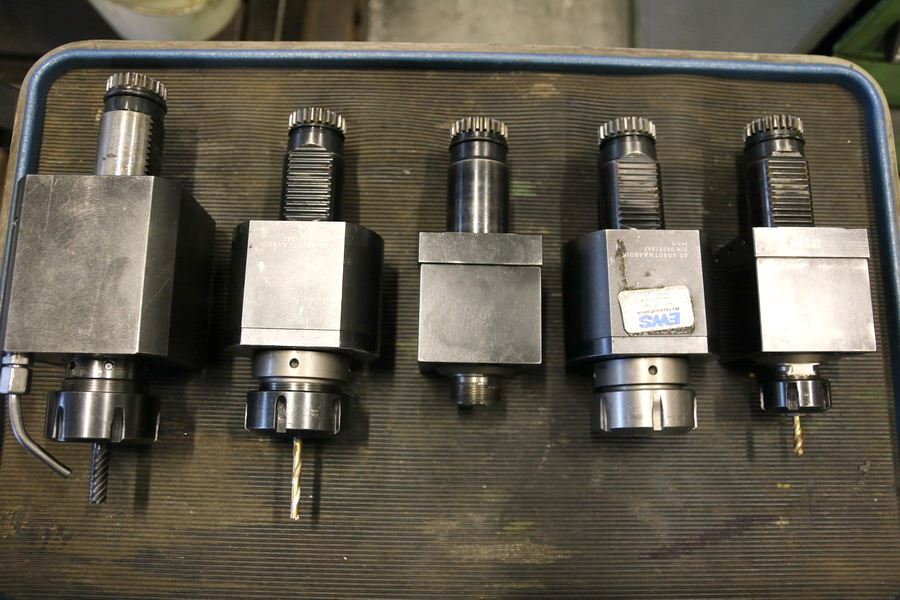

| angetriebene Werkzeuge | |
| Werkzeugrevolver | 2 |

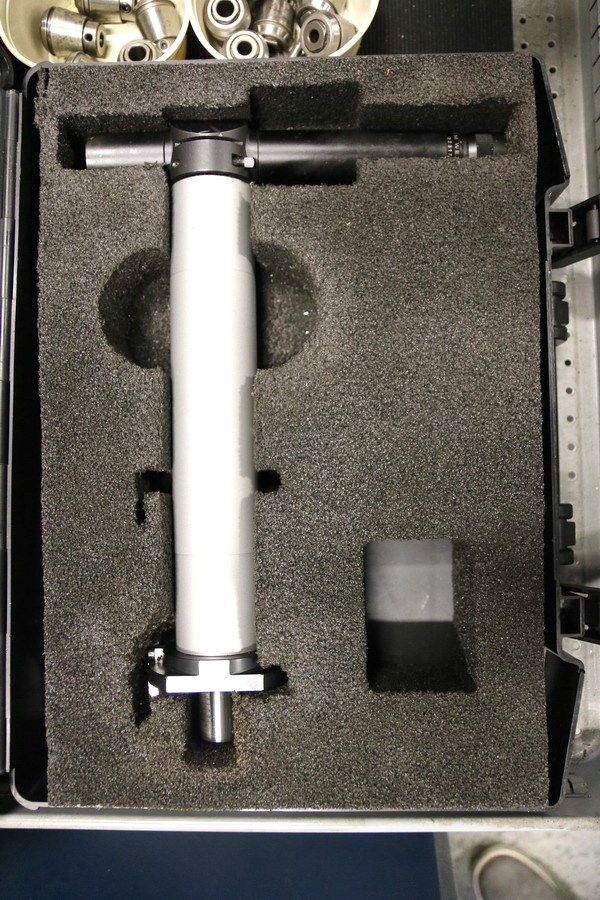

| Werkzeugeinmessung | |
| Zusatzinformationen | |

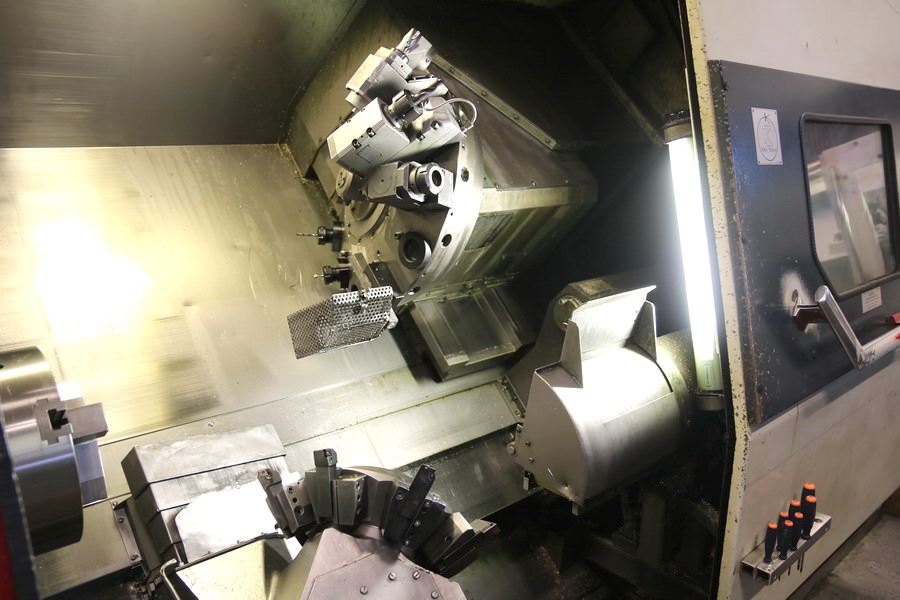

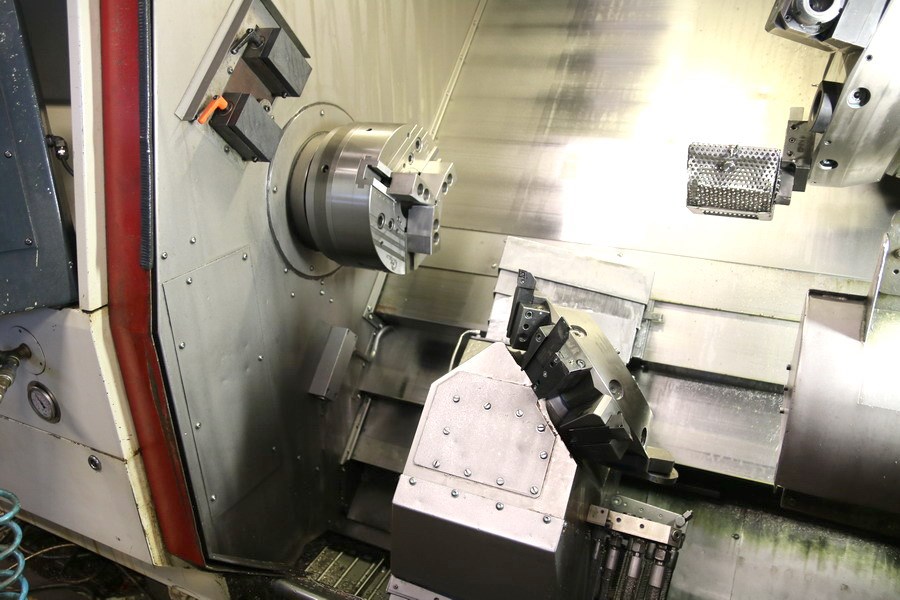

| CNC - Dreh- und Fräszentrum TRAUB - TNA 500 - Zwei Werkzeugrevolver - Werkzeugantrieb auf 12 Pos. |
|
| Irrtum in den technischen Daten vorbehalten. | |
