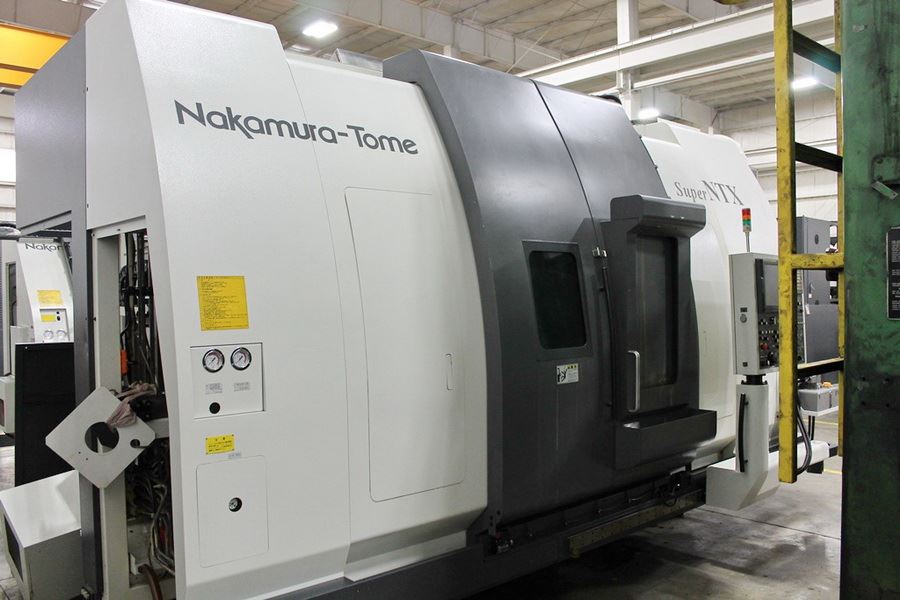

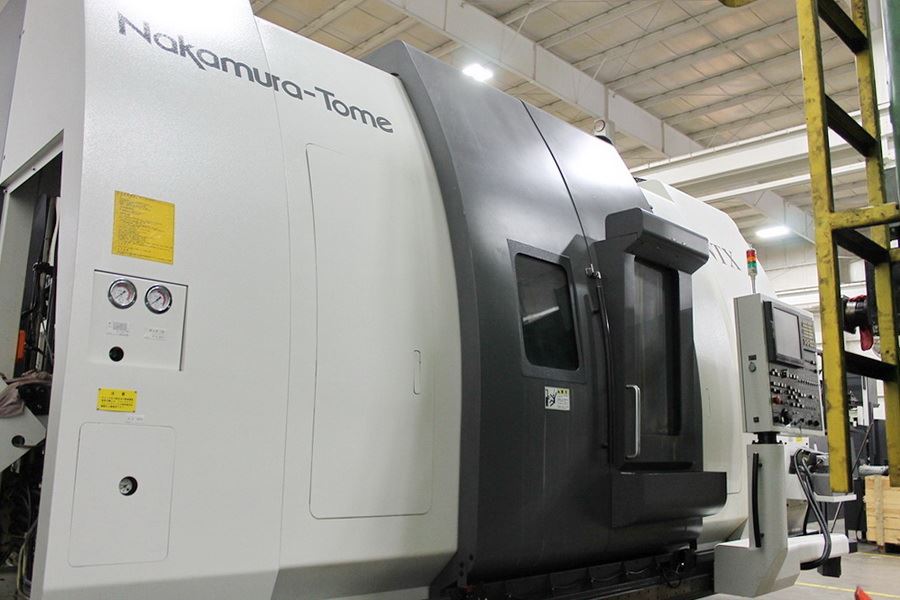

NAKAMURA - Super NTX (1/2)
CNC - Drehmaschinen
CNC - Dreh- und Fräszentren
Bilder
Verkäufer CNC-Shop |
|
View More Listings |
Beschreibung
NAKAMURA - Super NTX (1/2) | |
Angebotsdetails | |
Lagernummer | 1039-7670 |
Maschinenart | CNC Dreh- und Fräszentrum |
Hersteller | NAKAMURA |
Type | Super NTX (1/2) |
Baujahr | 2003 |

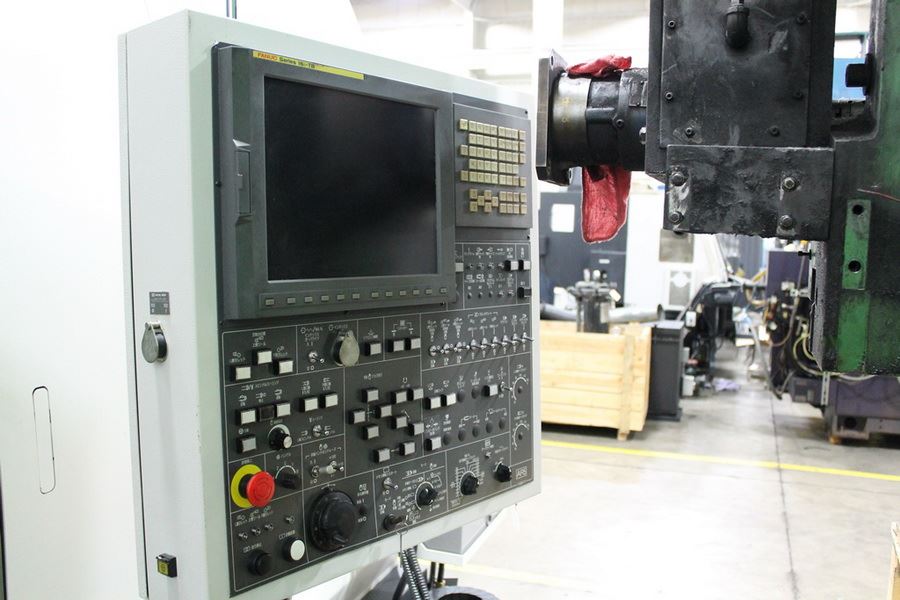

Steuerung | Fanuc 16 iTB |
Lagerort | USA |
Ursprungsland | Japan |
Lieferzeit | nach Absprache |
Frachtbasis | ab Standort |
Technische Details | |
max. Drehdurchmesser | 390 mm |
Max. Drehlänge | 1.100 mm |
Steuerung | Fanuc 16 iTB |
Abstand zwischen den Spindelnasen | 250 - 1.400 mm |
Drehdurchmesser über dem Planschlitten | 440 mm |
Hauptspindel: | |
Drehzahlbereich - Spindel | max. 4.500 min/-1 |
Antriebsleistung - Spindelmotor | 18,5 / 11 kW |
Stabdurchmesser | 65 mm |
C-Achse | 0,001 ° |
Futterdurchmesser | 200 mm |
Gegenspindel: | |
Drehzahlbereich - Spindel | max. 4.500 min/-1 |
Antriebsleistung - Spindelmotor | 18,5 / 11 kW |
C-Achse | 0,001 ° |
Futterdurchmesser | 200 mm |

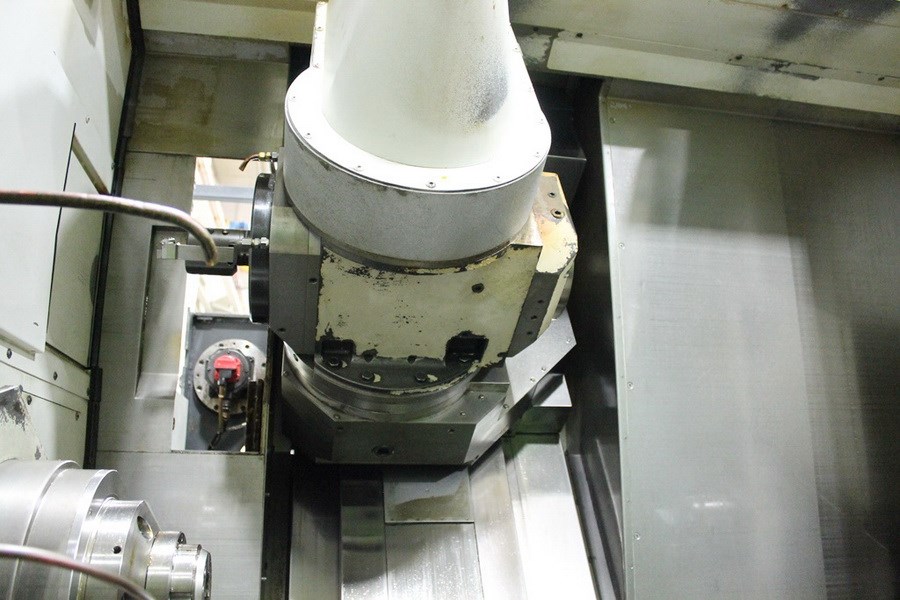

Frässpindel: | |
Drehzahlbereich - fräsen | max. 8.000 min/-1 |
Antriebsleistung - Frässpindel | 18,5 / 11 kW |
schwenkbar +/- | B: 230 ° |
Y - Achse | 160 (+/- 80 ) mm |
Werkzeugwechsler: | |
Anzahl der Werkzeugplätze | 24 pos. |
max. Werkzeugdurchmesser | 90 (120) mm |
max. Werkzeuglänge | 300 mm |
max. Werkzeuggewicht | 8,0 kg |

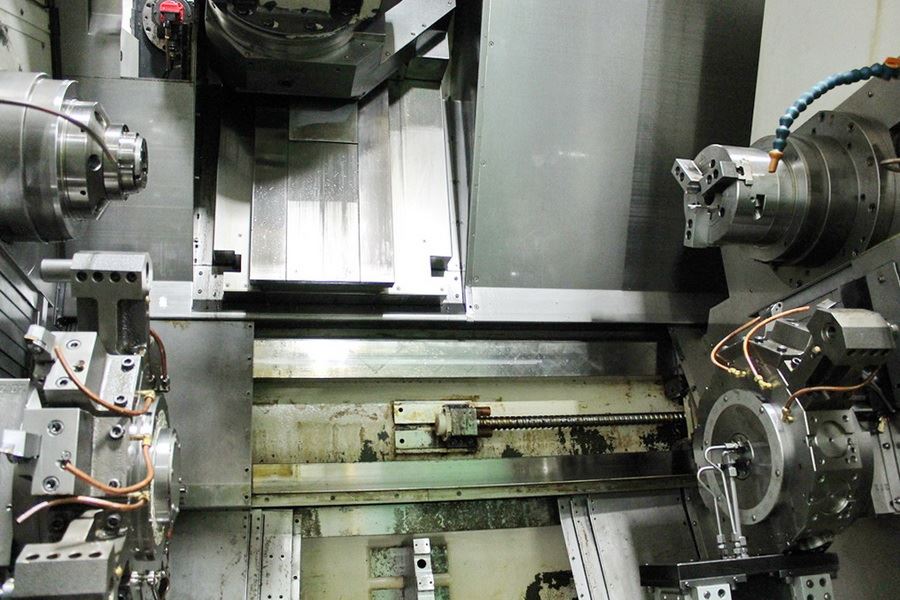

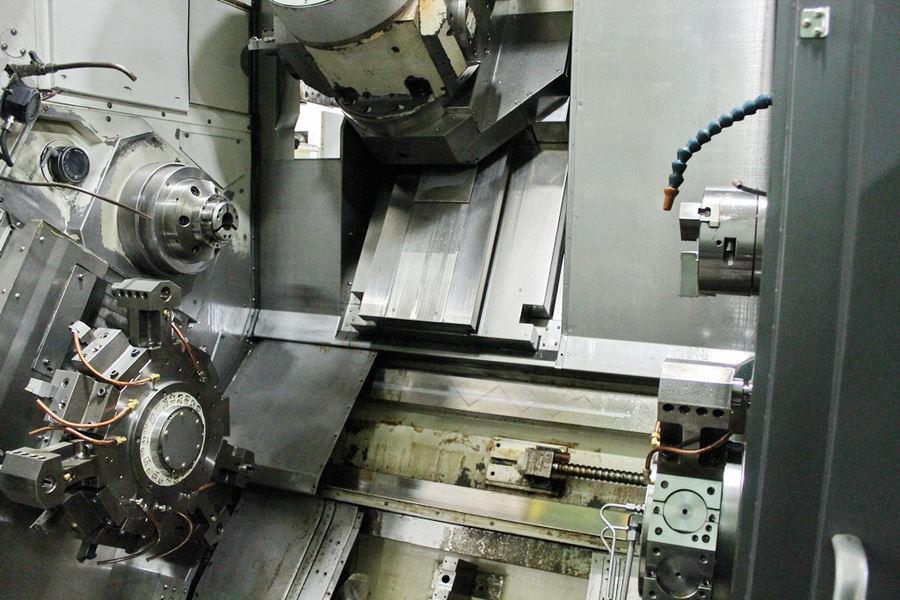

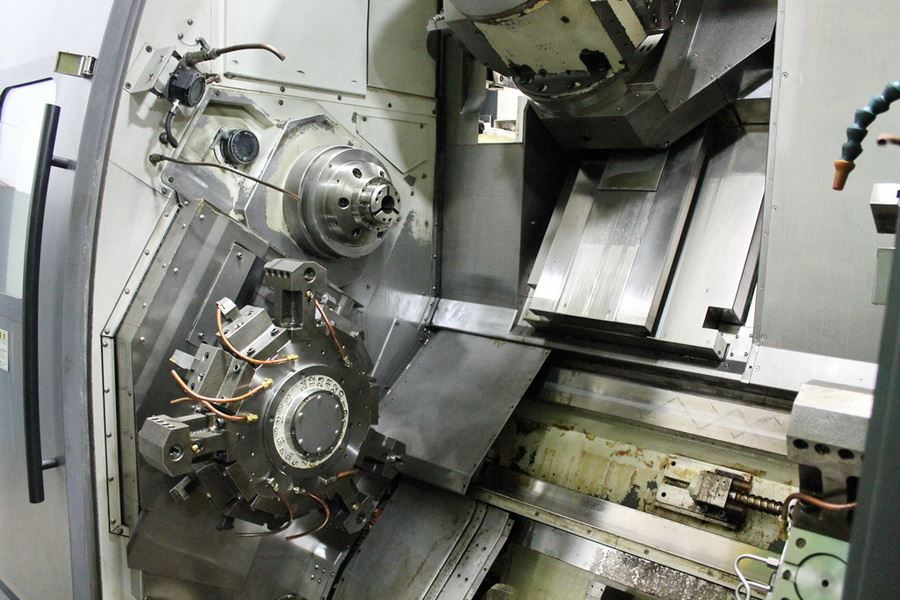

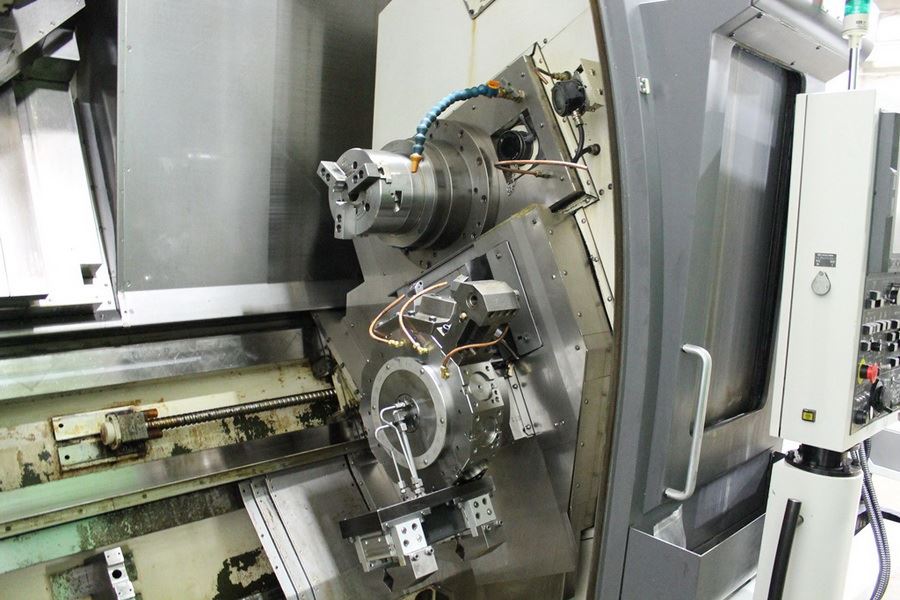

Werkzeugrevolver: | |
Revolverkopf (x-fach) | 2x 12 |
angetriebene Stationen | 12 pos |
Drehzahlbereich der angetr. Werkzeuge | max. 3.600 min -1 |
Antriebsleistung - angetr. Werkzeuge | 5,5 / 3,7 kW |
Verfahrwege: | |
X - Achse | 1:630 2/3: 255 mm |
Y - Achse | (160) +/- 80 mm |
Z - Achse | 1: 1.150 2/3: 375 mm |
Gesamtleistungsbedarf | - kW |
Maschinengewicht ca. | 19 t |
Raumbedarf ca. | 6,5 x 4,0 x 3,3 m |
Zubehör | |
Späneförderer | |
Kühlmitteleinrichtung | |
Arbeitsraumbeleuchtung | |
Signallampe -dreifach- | |
Gegenspindel | |
Werkzeugantrieb | |
C-Achse | |
Y-Achse | |
B-Achse | |
Frässpindel | |
Ölabscheider | |
Zusatzinformationen | |
CNC Dreh- und Fräszentrum NAKAMURA - Super NTX - ohne CE-Kennzeichnung |
|
Irrtum in den technischen Daten vorbehalten. |
