Das Angebot ist beendet.
GILDEMEISTER - NEF 400 V3
CNC - Drehmaschinen
CNC - Dreh- und Fräszentren
| Verkäufer CNC-Shop |
|
| View More Listings | |
Beschreibung
| GILDEMEISTER - NEF 400 V3 | |
| Angebotsdetails | |
| Lagernummer | 1039-7610 |
| Maschinenart | CNC Dreh- und Fräszentrum |
| Hersteller | GILDEMEISTER |
| Type | NEF 400 V3 |
| Baujahr | 2012 |

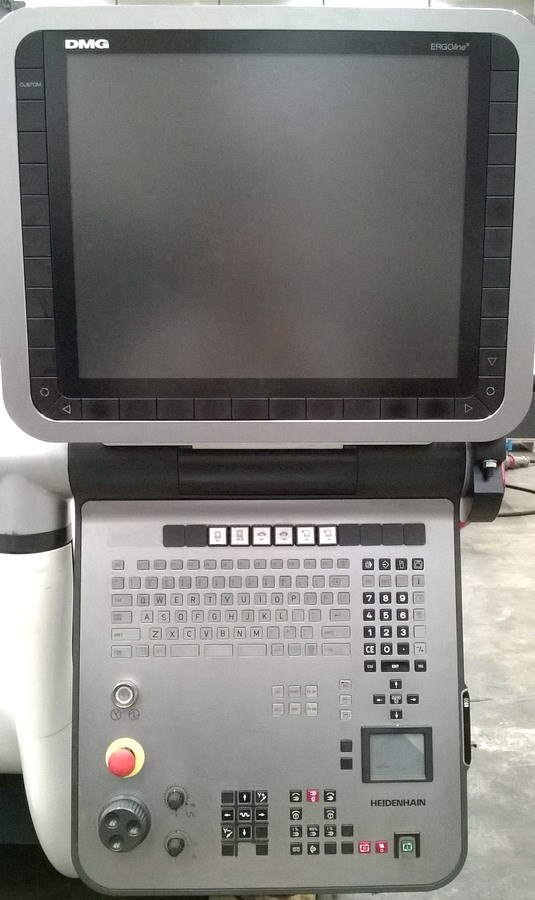

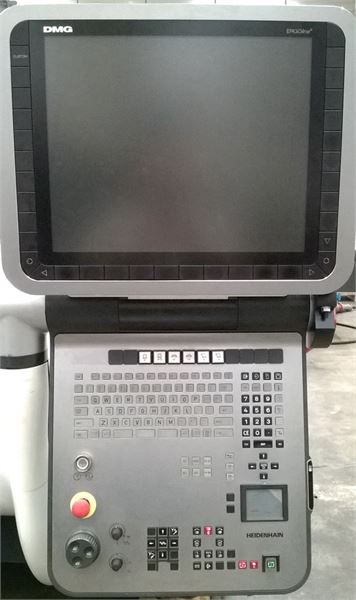

| Steuerung | CNC Pilot 620 Heidenhain |
| Lagerort | D-59302 Oelde |
| Ursprungsland | Deutschland |
| Lieferzeit | nach Absprache |
| Frachtbasis | ab Standort |
| Technische Details | |
| Drehdurchmesser | 350 mm |
| Drehlänge | 650 (800) mm |
| Steuerung | CNC Pilot 620 Heidenhain |
| Umlaufdurchmesser über Bett | 385 mm |
| Umlaufdurchmesser über Planschlitten | 350 mm |
| Abstand Spindelnase - Reitstock | 902,5 mm |
| Hauptspindel: | |
| Drehzahlbereich - Hauptspindel | 0 - 4.500 min/-1 |
| Antriebsleistung - Hauptspindel | 11,5 / 8 kW |
| Max. Drehmoment | 340 Nm |
| Spindeldurchmesser im vord. Lager | 100 mm |
| Spindelbohrung | 87 mm |
| Stangendurchmesser | max. 65 mm |
| nutzbarer Stangendurchmesser | 52 mm |
| max. Futterdurchmesser | 250 mm |
| Spindelkopf | 170 h5 |
| C-Achse | 0,04 ° |

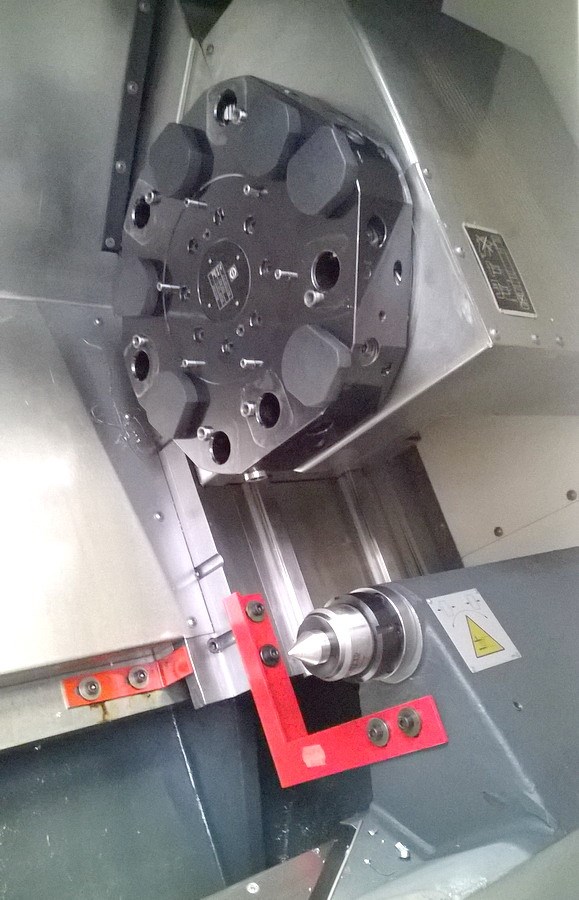

| Werkzeugrevolver: | |
| Anzahl der Werkzeugplätze | 12 pos. |
| Schaftdurchmesser | DIN 69880: 30 mm |
| Angetriebene Werkzeugstationen: | |
| Anzahl der angetriebenen Werkzeugstationen | 6 pos. |
| Drehzahlbereich - angetr. Werkzeugstationen | max. 4.500 min -1 |
| Antriebsleistung angetr. WZ-Stationen | 5,5 kW |
| Verfahrwege: | |
| x-Achse | 255 mm |
| z-Achse | 800 mm |
| Reitstock: | |
| Reitstockverfahrweg | 680 mm |
| Reitstockaufnahme | MK 4 |
| Spanndruck | 6,8 kN |
| Vorschübe: | |
| Vorschubgeschwindigkeit | 0 - 30.000 mm/min |
| Eilgang ( X / Y / Z ) | 30 / - / 30 m/min |
| Vorschubkraft ( X / Y / Z ) | 4,5 / - / 6,2 kN |
| Gesamtleistungsbedarf | 28 kW |
| Maschinengewicht ca. | 4,0 t |
| Raumbedarf ca. | 5,0 x 2,5 x 2,0 m |
| Zubehör | |
| Dokumentation | |
| Spänewanne | |
| Kühlmitteleinrichtung | |
| Kühlmittelpistole | |
| Hydraulikeinheit | |
| Hohlspanneinrichtung | hydr. 67mm |
| Reitstock | |

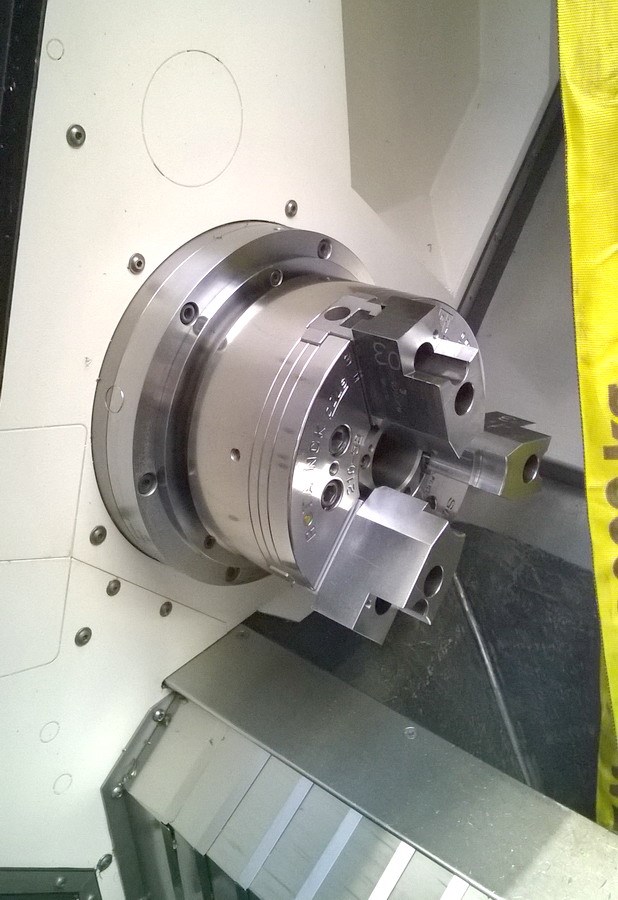

| Dreibackenfutter | Schunk ROTA 210-52 |
| Signal Lampe - 4 Farben | |
| Zusatzinformationen | |

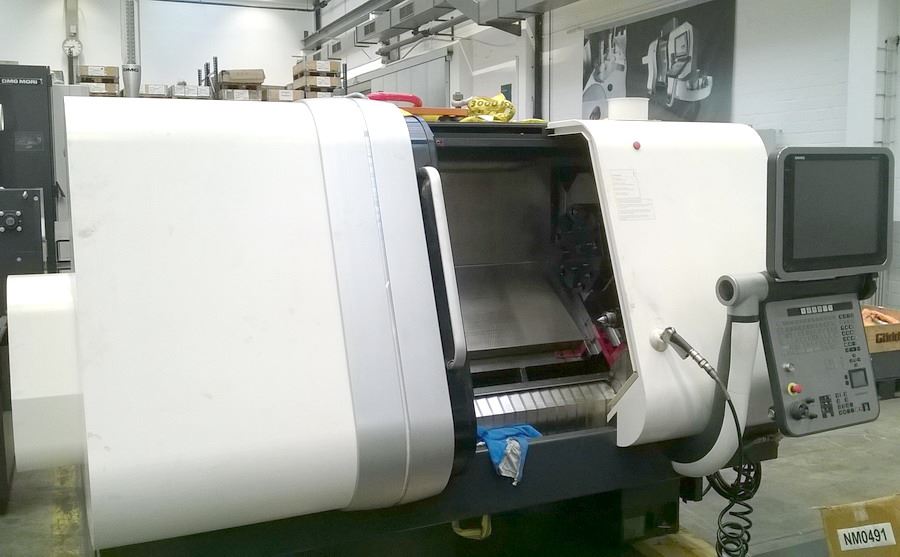

| CNC Universal-Drehmaschine GILDEMEISTER - NEF 400 V3 - C-Achse - Werkzeugantrieb |
|
| Irrtum in den technischen Daten vorbehalten. | |
