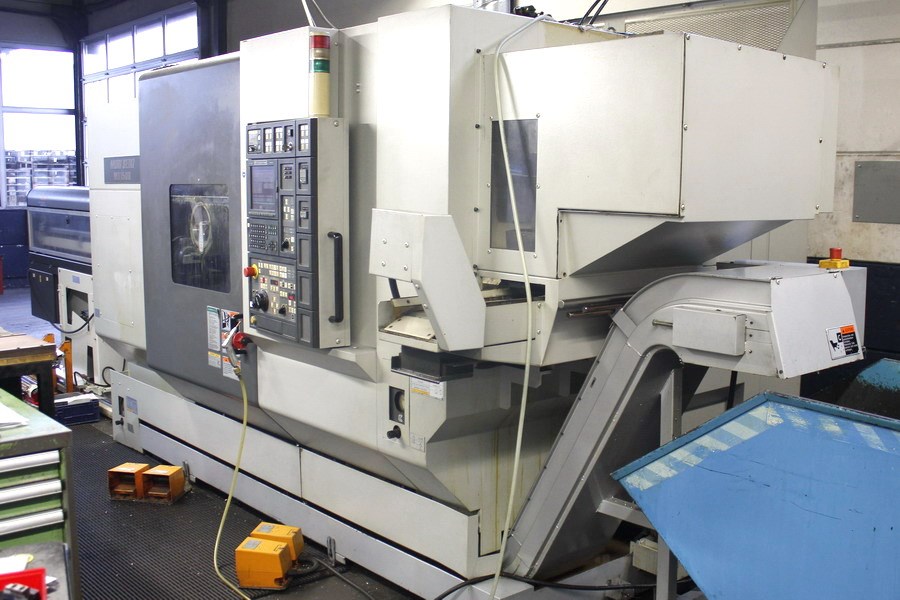

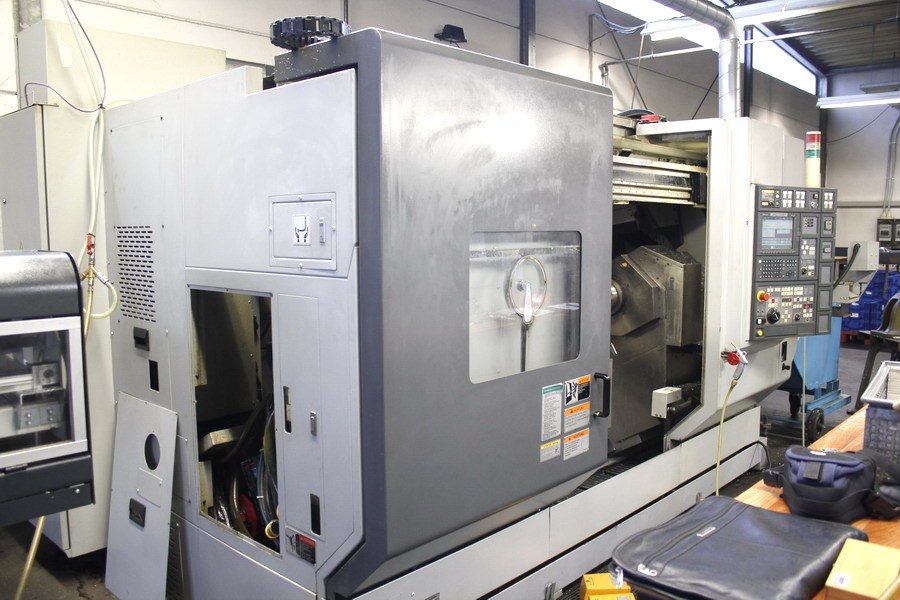

MORI SEIKI - MT 1500 SZ
CNC - Drehmaschinen
CNC - Dreh- und Fräszentren
| Verkäufer CNC-Shop |
|
| View More Listings | |
Beschreibung
| MORI SEIKI - MT 1500 SZ | |
| Angebotsdetails | |
| Lagernummer | 1039-7605 |
| Maschinenart | CNC Dreh- und Fräszentrum |
| Hersteller | MORI SEIKI |
| Type | MT 1500 SZ |
| Baujahr | 2002 |

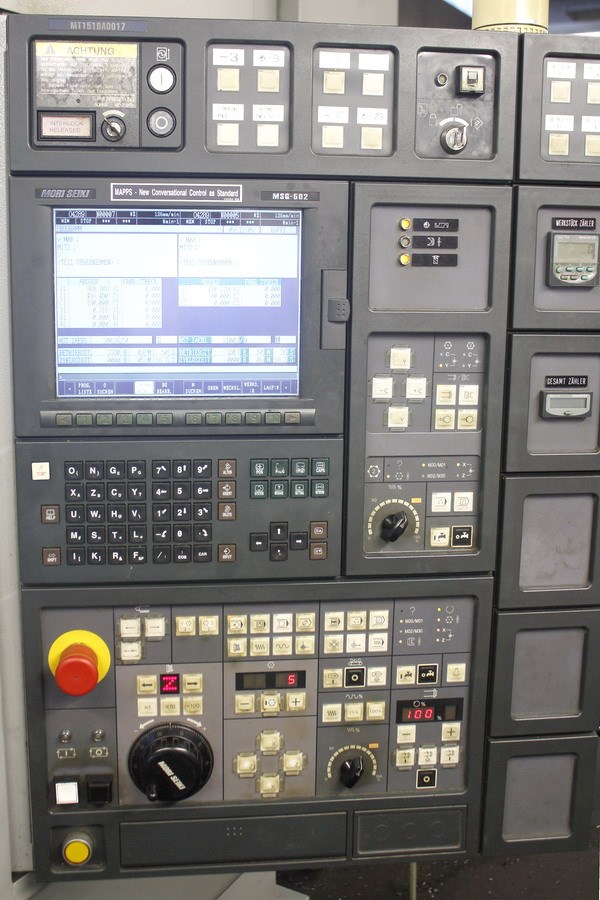

| Steuerung | MSG 502 MAPPS II |
| Lagerort | D-59302 Oelde |
| Ursprungsland | Japan |
| Lieferzeit | nach Absprache |
| Frachtbasis | ab Standort |
| Technische Details | |
| Drehdurchmesser | max. 830 mm |
| Drehlänge | 920 mm |
| Steuerung | MSG 502 MAPPS II |
| Umlaufdurchmesser über Planschlitten | 480 - 760 (740) mm |
| Abstand zwischen den Spitzen | 1.156 mm |
| Standard-Drehdurchmesser | 400 (190) mm |
| Hauptspindel: | |
| Max. Drehzahl | 6.000 min/-1 |
| Antriebsleistung - Hauptspindel | 15 / 11 kW |
| Futterdurchmesser | 200 mm |
| Spindellagerdurchmesser | 90 mm |
| Spindelbohrung | 56 mm |
| max. Stangendurchmesser | 45 mm |
| Spindelnase | JIS A2-5 |
| C-Achse | 0,001 ° |
| Gegenspindel: | |
| Max. Drehzahl | 6.000 min/-1 |
| Antriebsleistung - Gegenspindel | 11 / 7,5 kW |
| Futterdurchmesser | 150 mm |
| Spindellagerdurchmesser | 90 mm |
| Spindelbohrung | 56 mm |
| max. Stangendurchmesser | 45 mm |
| Spindelnase | JIS A2-5 |
| C-Achse | 0,001 ° |
| Werkzeugspindel: | |
| Max. Drehzahl | 12.000 min/-1 |
| Antriebsleistung - Frässpindel | 5,5 / 2,2 kW |
| Werkzeugaufnahme | Capto C5 |
| Spindellagerdurchmesser | 65 mm |
| Schwenkbereich | B: +/- 120 ° |
| Auflösung B-Achse | 0,001 ° |
| Indexierzeit | 90°: 2,0 sec |
| Y - Achse | +/- 70 mm |
| Anzahl der Werkzeugplätze | 1 |
| Werkzeugmagazin: | |
| Anzahl der Werkzeugplätze | 40 pos. |
| Werkzeugaufnahme | Capto C5 |
| max. Werkzeugdurchmesser | 90 mm |
| max. Werkzeugdurch. bei freier Nachbarbox. | 125 mm |
| max. Werkzeuglänge | 280 mm |
| max. Werkzeuggewicht | 7,0 kg |
| Wechselzeit Werkzeug - Werkzeug | 1,3 sec |

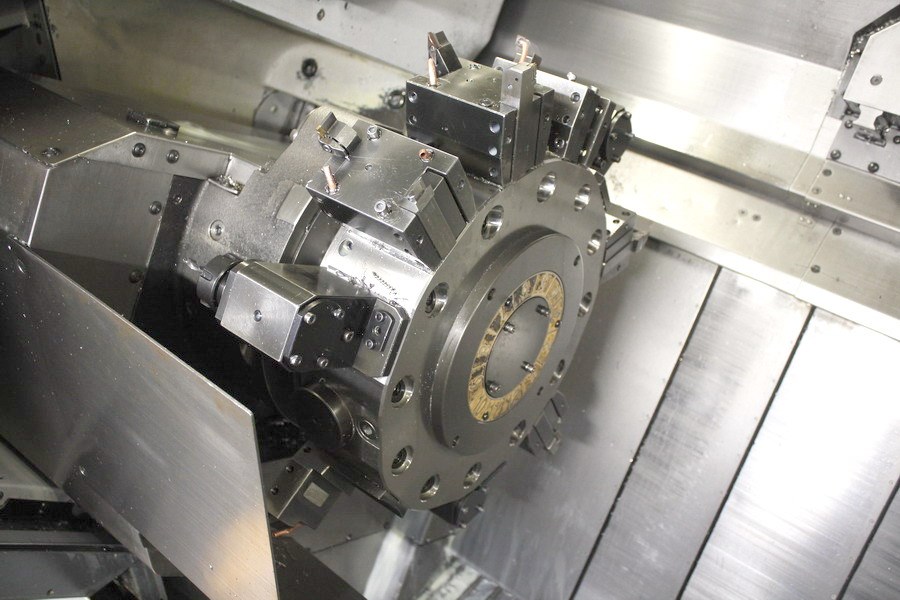

| Werkzeugrevolver: | |
| Anzahl der Werkzeugplätze | 12 pos. |
| Schafthöhe für Vierkantwerkzeug | 20 mm |
| Schaftdurchmesser der Bohrer | max. 32 mm |
| Werkzeugaufnahme | VDI 30 |
| angetriebene Stationen | 12 pos. |
| Max. Drehzahl angetr. WZ-Stationen | 6.000 min/-1 |
| Antriebsleistung angetr. WZ-Stationen | 5,5 / 2,2 kW |
| Revolverschaltzeit | 0,2 sec. |
| Verfahrwege: | |
| x-Achse | 1: 455 / 2: 135 mm |
| y-Achse | 140mm (+/- 70) mm |
| z-Achse | 1: 970 / 2: 838 mm |
| b-Achse | 240° (+/- 120) ° |
| c-Achse | 1 / 2: 360 ° |
| Vorschübe: | |
| Eilgang | X1: 24 / X2: 18 m/min |
| Eilgang | Y: 16 m/min |
| Eilgang | Z1: 30 / Z2: 30 m/min |
| Eilgang | B: 34 min/-1 |
| Eilgang | C: 400 min/-1 |
| Gesamtleistungsbedarf | 75 kVA |
| Maschinengewicht ca. | 11,0 t |
| Raumbedarf ca. | 5,5 x 3,5 x 2,6 m |
| Zubehör | |
| Dokumentation | |
| Späneförderer | |
| Kühlmitteleinrichtung | |

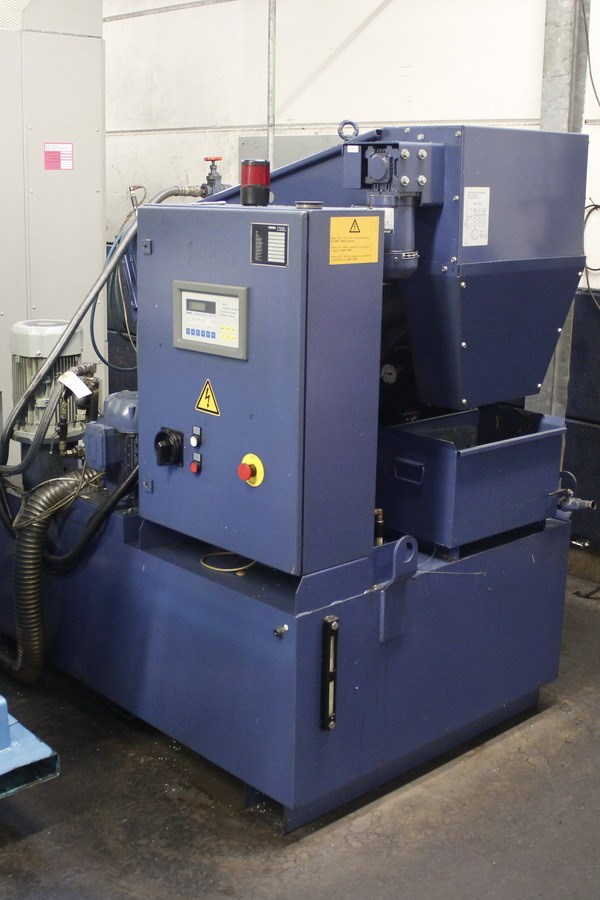

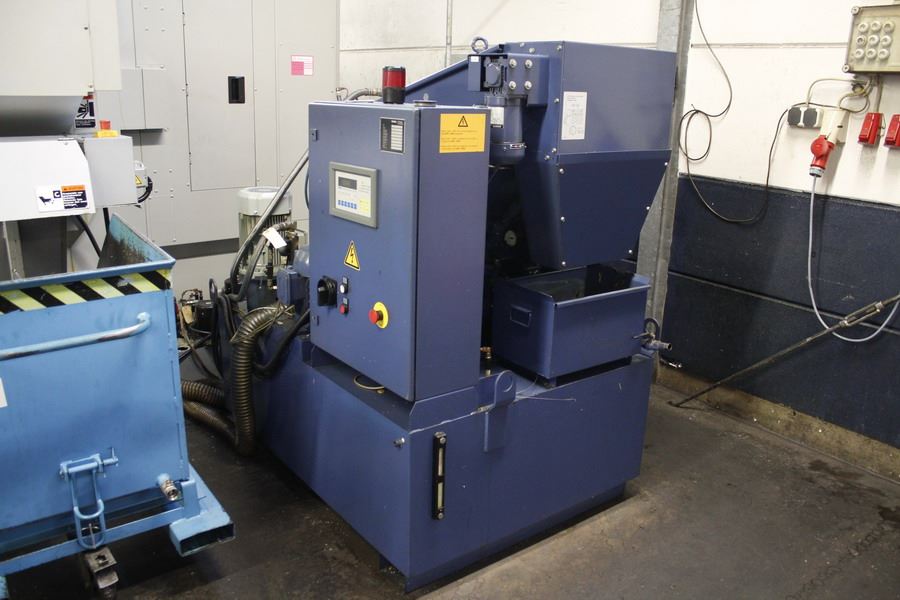

| Hochdruckkühlung | KNOLL - AE 1058 40 bar |
| innere Kühlmittelzufuhr | |
| Spindelölkühler | |
| Werkzeugeinmessung | |
| Hydraulikeinheit | |
| Arbeitsraumbeleuchtung | |

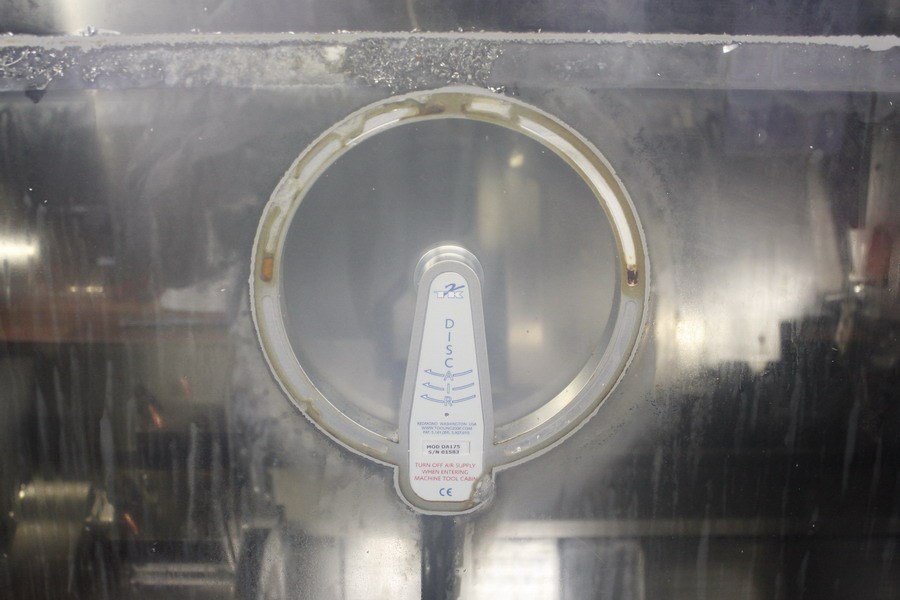

| Rotationssichtscheibe | |
| Teilefänger | |
| Interface für Stangenlader | |

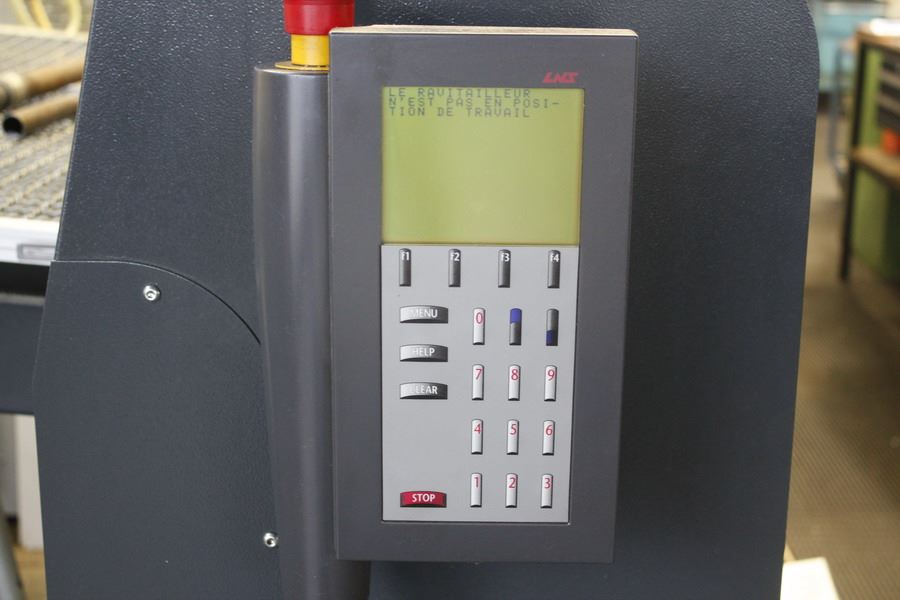

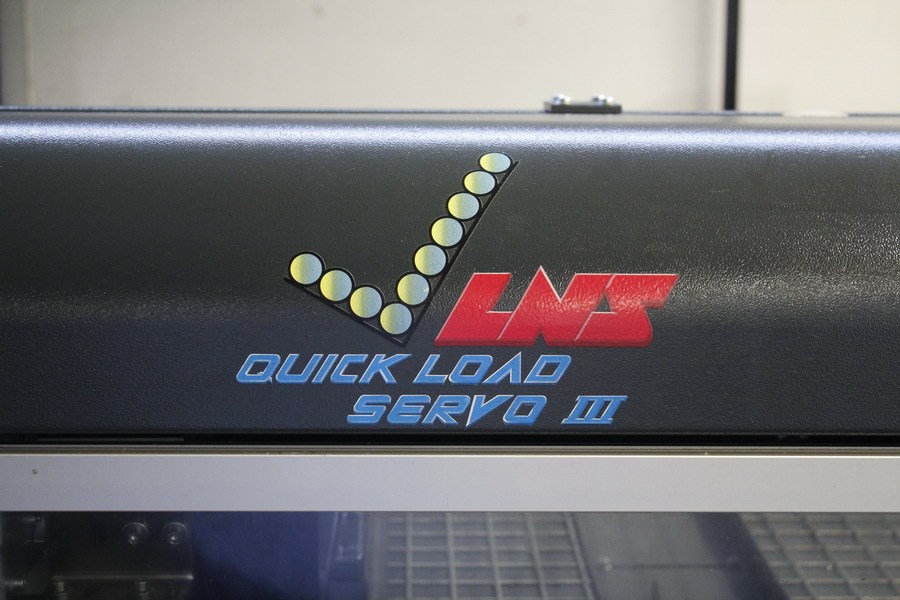

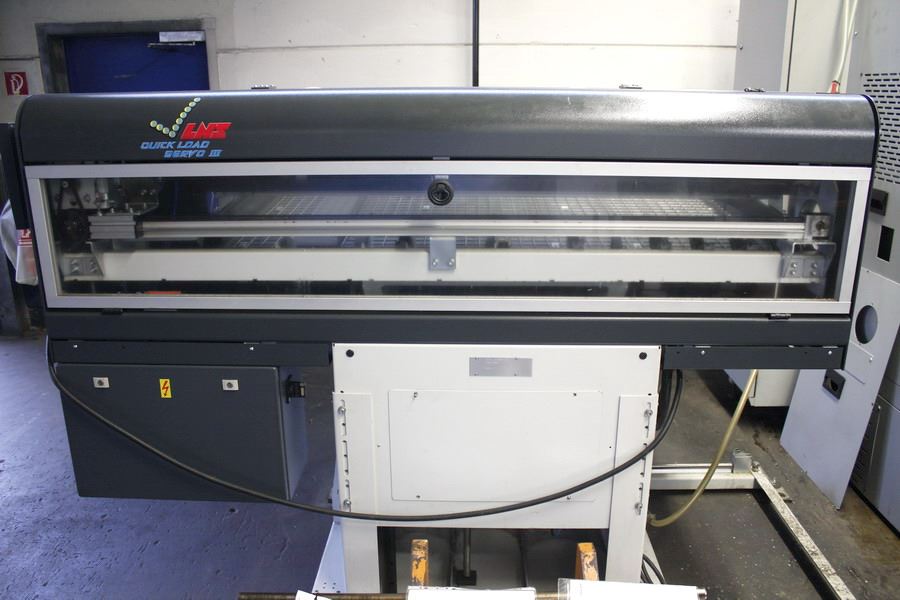

| Stangenlademagazin | LNS - QuickLoad Servo III |
| Signallampe -dreifach- | |
| Polygonfunktion | |
| Ölnebelabsaugung | |
| Werkstückzähler | |

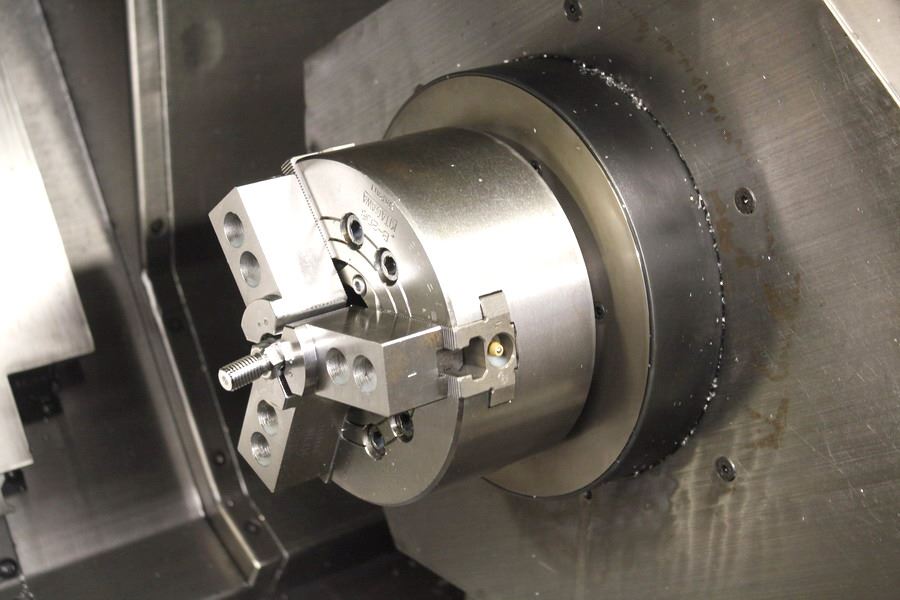

| Dreibackenfutter | |

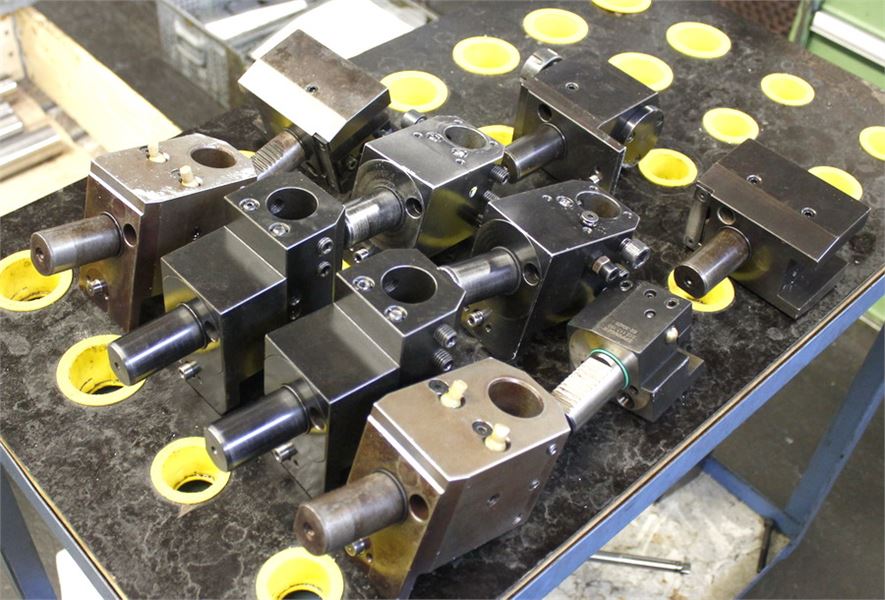

| div. Werkzeughalter | |

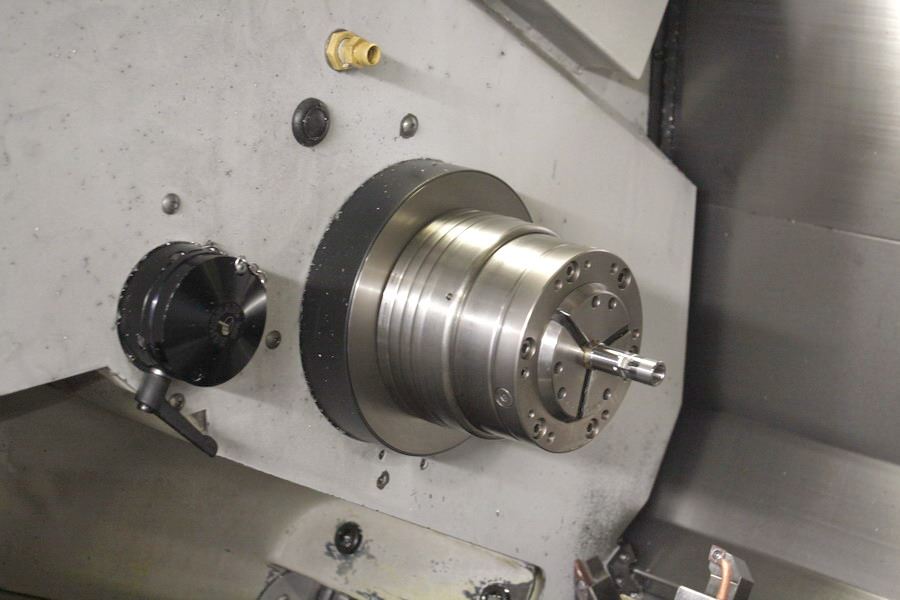

| Gegenspindel | |

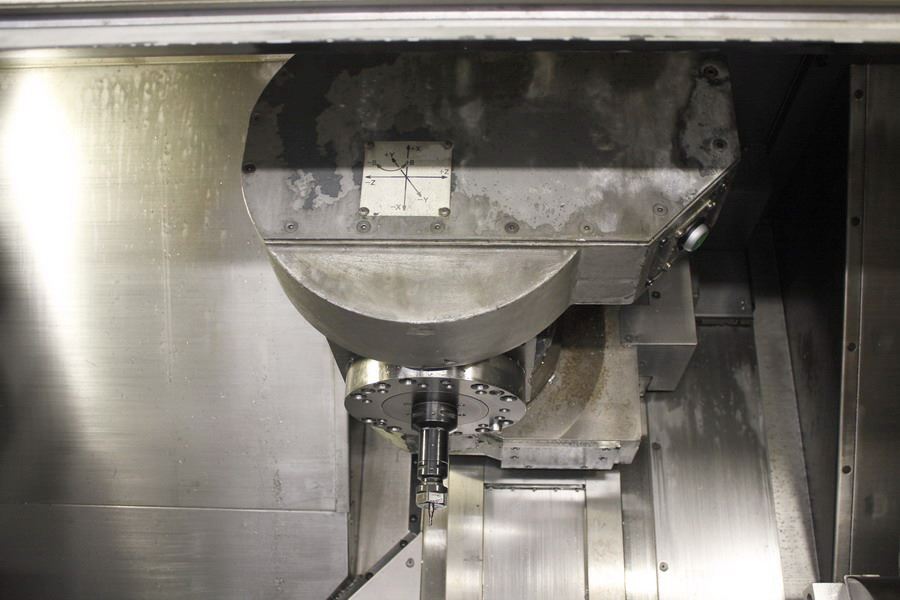

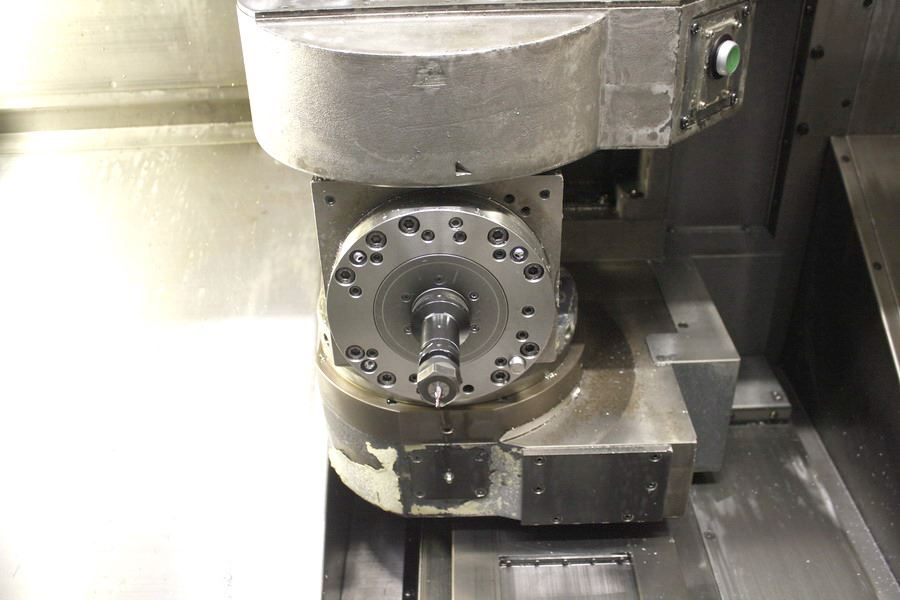

| Frässpindel | |

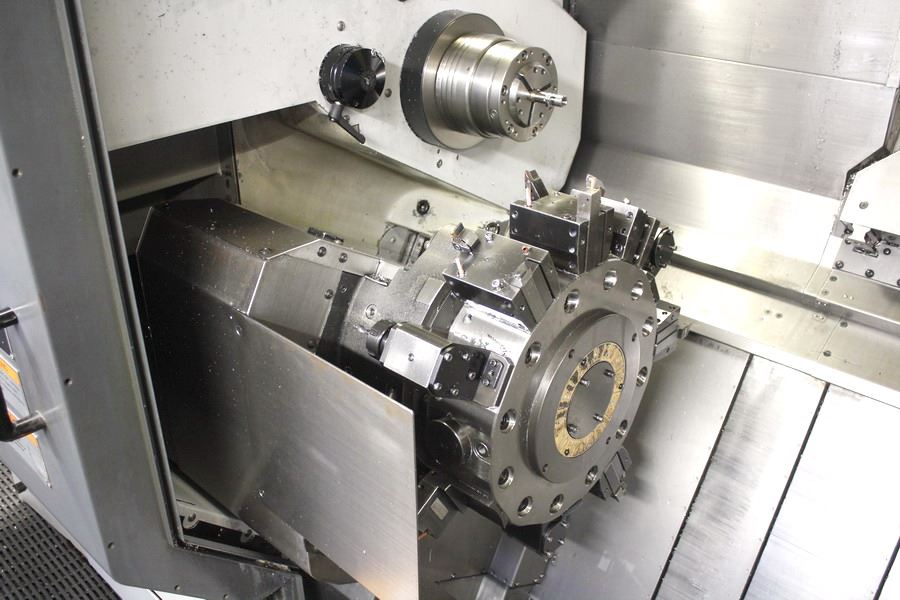

| Werkzeugrevolver | |
| Werkzeugmagazin | |
| Zusatzinformationen | |

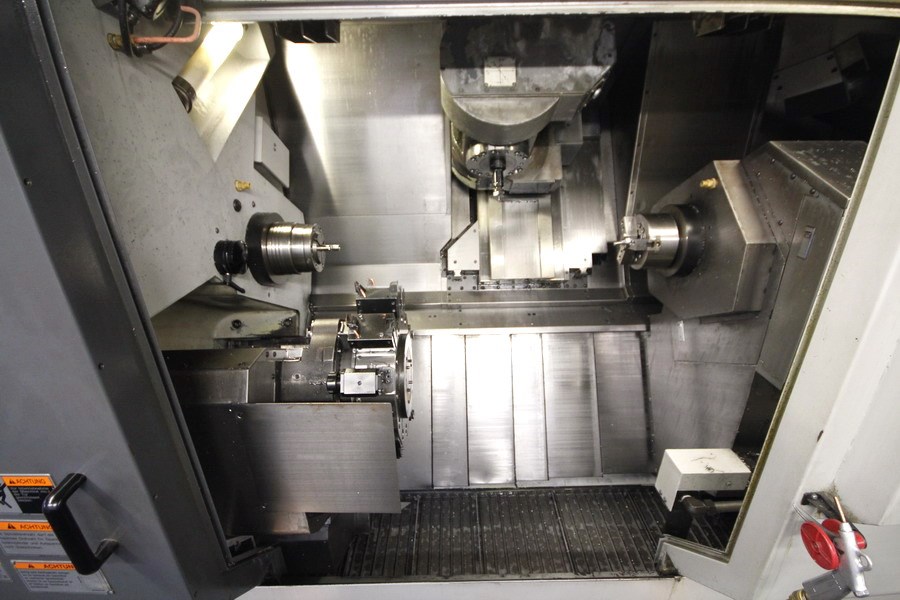

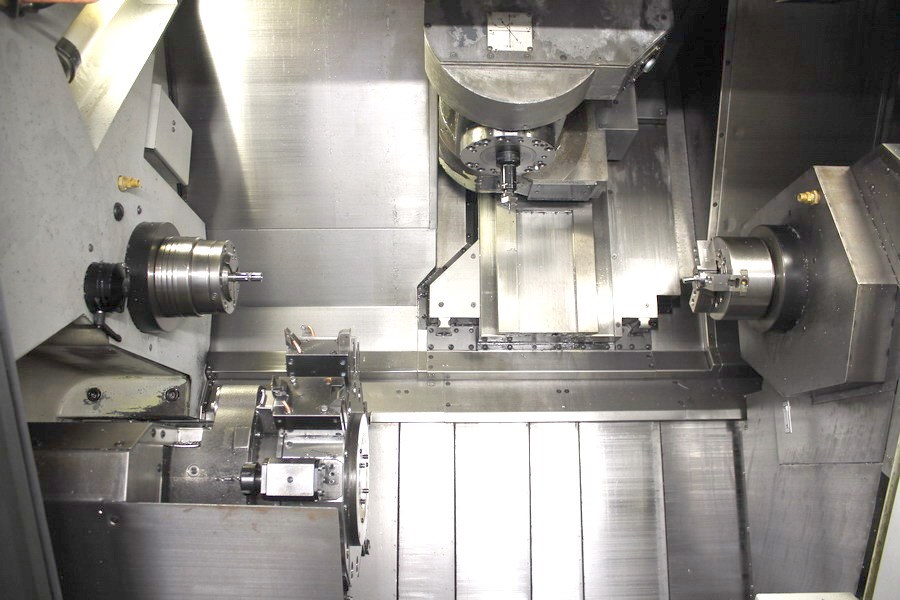

| CNC - Dreh- und Fräszentrum MORI SEIKI - MT 1500 SZ - Inbetriebnahme: 2006 - Haupt- und Gegenspindel - Schwenk-Werkzeugspindel - Unterer Revolver - 2 C-Achsen - Y-Achse - B-Achse - insgesamt 9 gesteuerte Achsen |
|
| Irrtum in den technischen Daten vorbehalten. | |
