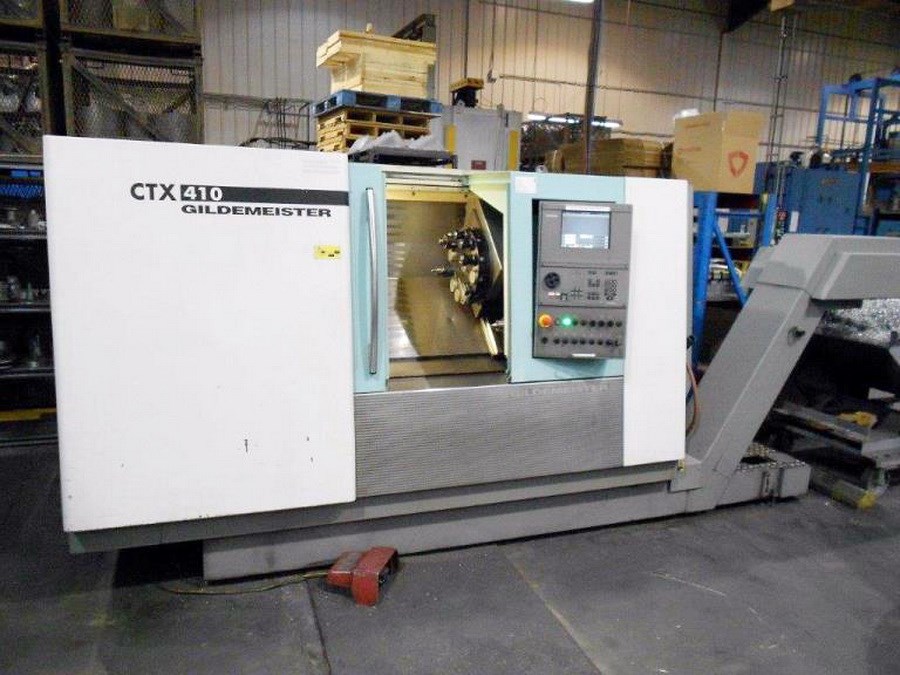

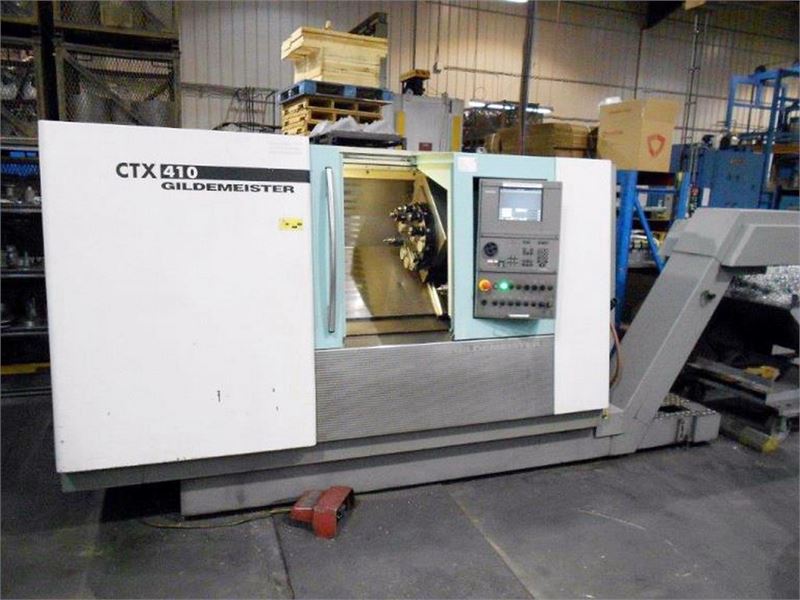

GILDEMEISTER - CTX 410 V3
CNC - Drehmaschinen
CNC - Dreh- und Fräszentren
| Verkäufer CNC-Shop |
|
| View More Listings | |
Beschreibung
| GILDEMEISTER - CTX 410 V3 | |
| Angebotsdetails | |
| Lagernummer | 1039-7173 |
| Maschinenart | CNC Dreh- und Fräszentrum |
| Hersteller | GILDEMEISTER |
| Type | CTX 410 V3 |
| Baujahr | 2004 |

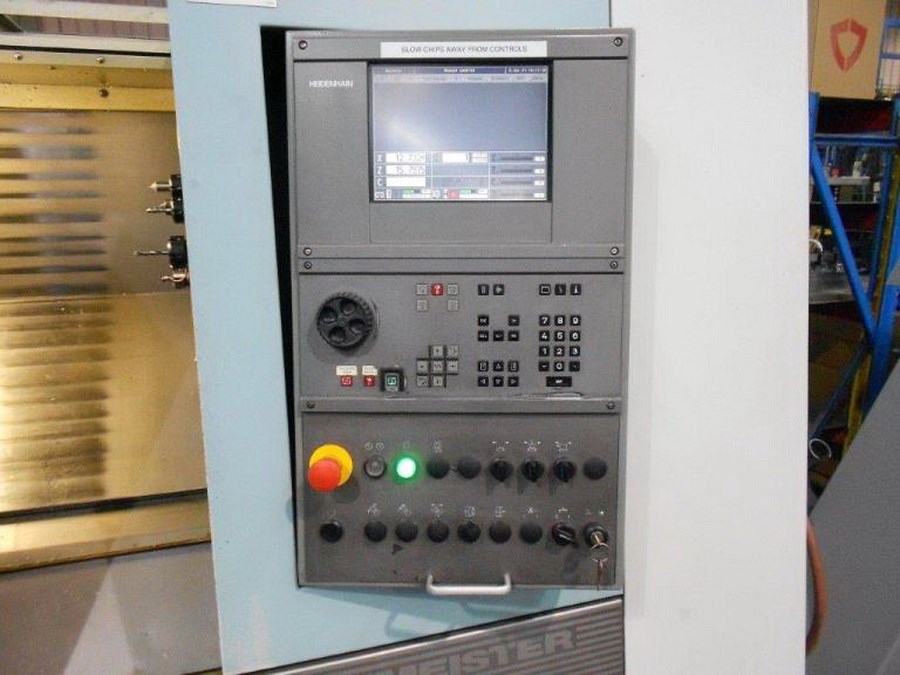

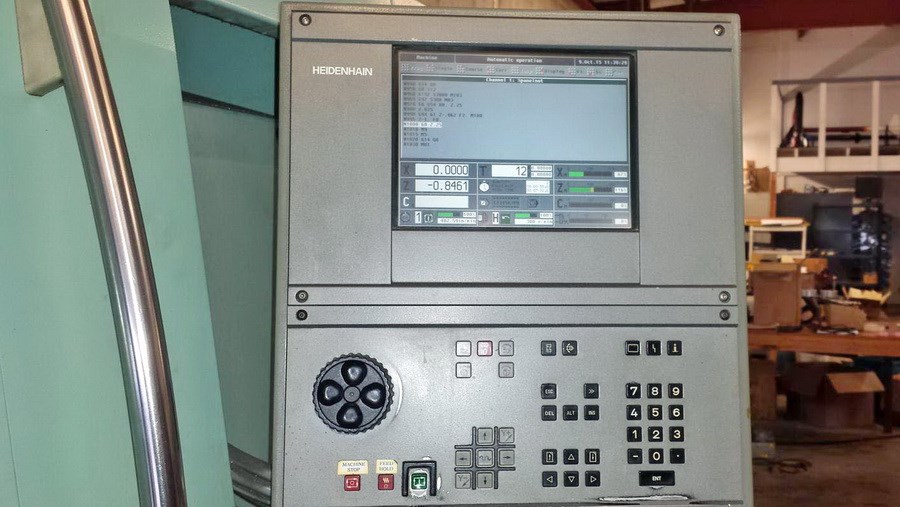

| Steuerung | Heidenhain Plus iT |
| Lagerort | D-59302 Oelde |
| Ursprungsland | Deutschland |
| Lieferzeit | nach Absprache |
| Frachtbasis | ab Standort |
| Technische Details | |
| Drehlänge | 600mm |
| max. Drehdurchmesser | 505mm |
| Umlaufdurchmesser über Planführung | 365mm |
| Steuerung | Heidenhain Plus iT |
| Hauptspindel: | |
| Drehzahlbereich - Hauptspindel | 25 - 5.000min/-1 |
| Antriebsleistung - Hauptspindel | 28 / 21kW |
| Max. Drehmoment | 320 / 240Nm |
| Spindelnase | 170h5 |

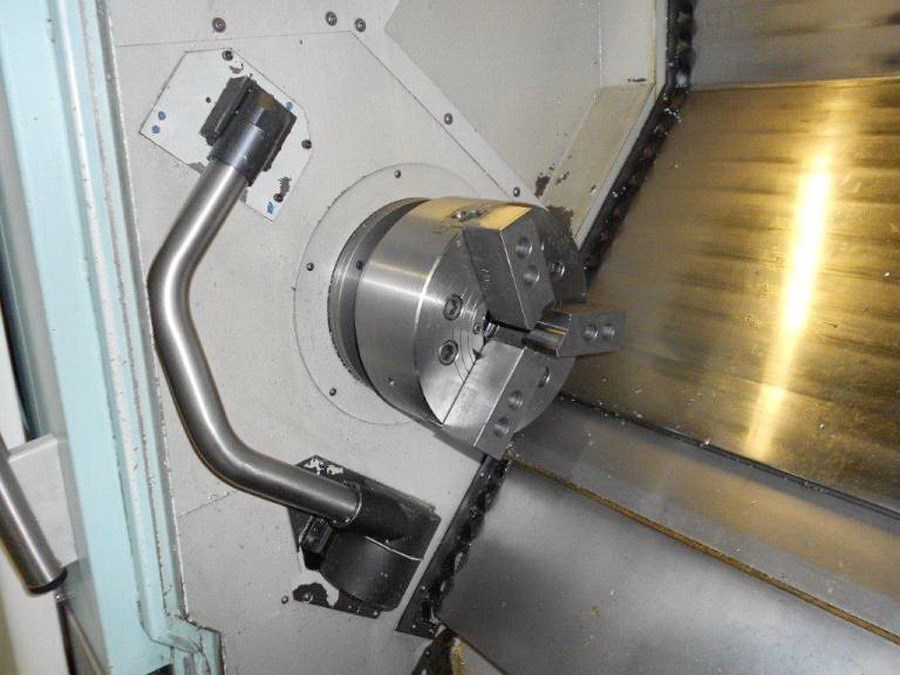

| Futterdurchmesser | max. 305mm |
| Spindeldurchmesser im vord. Lager | 130mm |
| max. Stangendurchmesser | 65mm |
| c-Achse | |

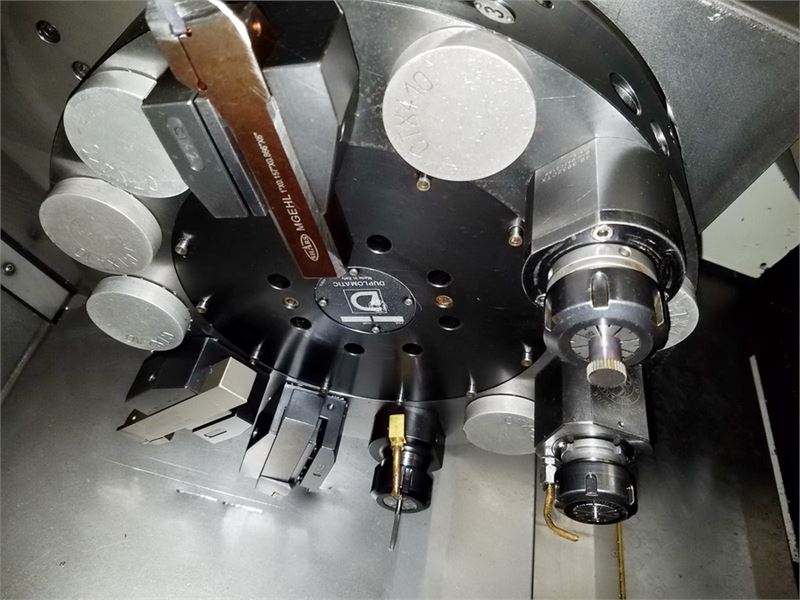

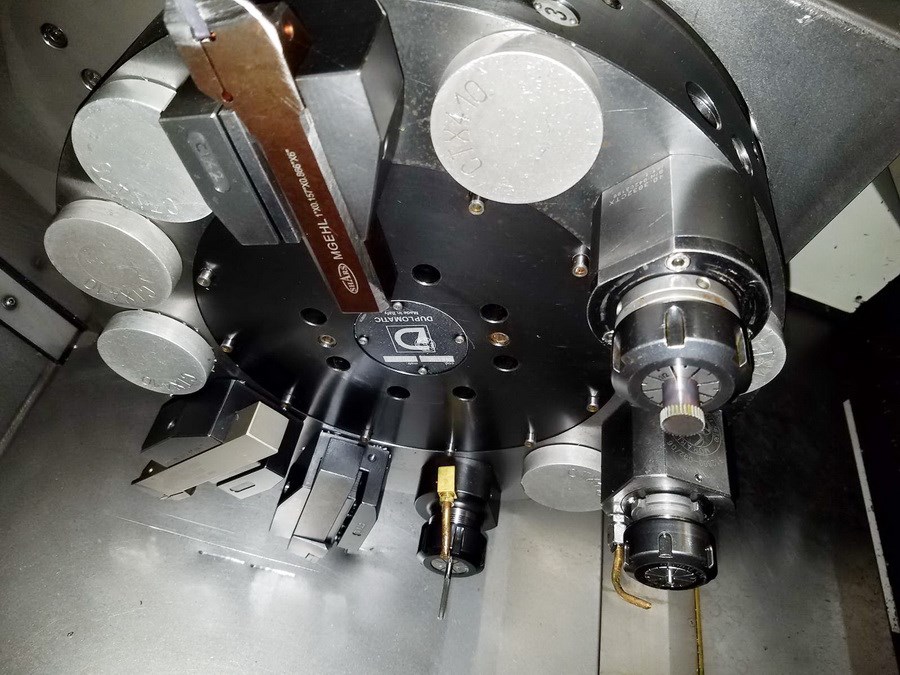

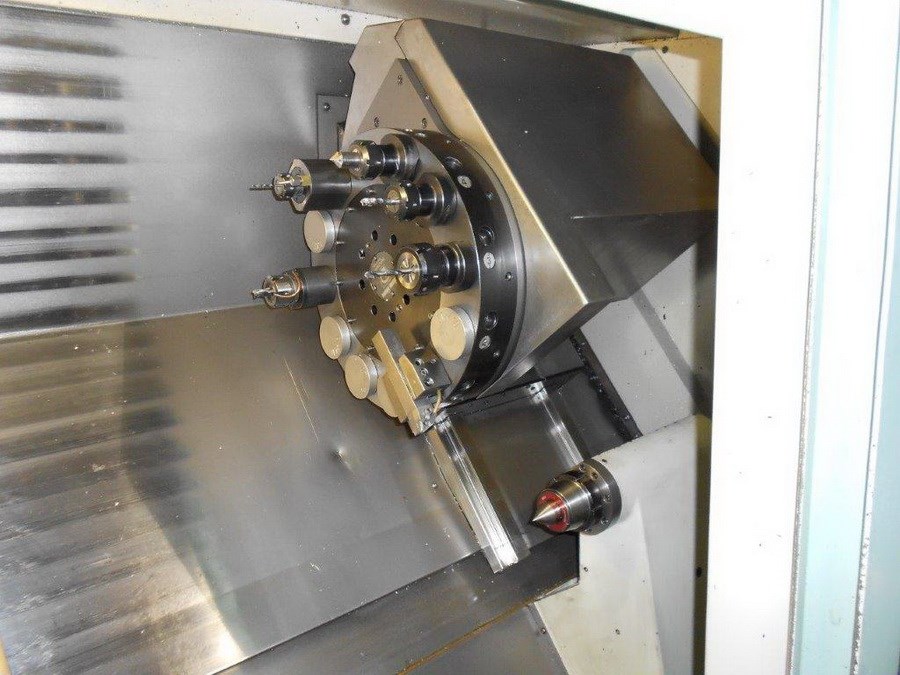

| Werkzeugrevolver: | |
| Anzahl der Werkzeugplätze | 12pos. |
| Werkzeugaufnahme | VDI 30 |
| Angetriebene Werkzeugstationen: | |
| Anzahl der angetriebenen Werkzeugstationen | 12pos. |
| Drehzahl angetriebene Werkzeuge | max. 4.000min/-1 |
| Antriebsleistung angetr. WZ-Stationen | 9,5kW |
| Max. Drehmoment | 23Nm |
| Verfahrwege: | |
| x-Weg | 250mm |
| z-Weg | 635mm |
| Reitstock: | |
| Reitstockverfahrweg | (automatic) 580mm |
| Reitstockaufnahme | MK 4 |
| Spannkraft | 800daN |
| Vorschübe: | |
| Eilgang | X: 24 / Z: 30m/min |
| Gesamtleistungsbedarf | kW |
| Maschinengewicht ca. | 5,6t |
| Raumbedarf ca. | 4,5 x 2,0 x 2,0m |
| Zubehör | |
| Späneförderer | |
| Werkzeugeinmessung | |
| Reitstock | |
| Werkzeugrevolver | 12 pos. |
| C-Achse | |
| Teilhohlspanneinrichtung | |
| Zusatzinformationen | |
| CNC Dreh- und Fräszentrum Gildemeister - CTX 410 V3 - 2x Dreibackenfutter, B208 / B210 - 2 angetr. Werkzeuge - 12 Werkzeughalter |
|
| Irrtum in den technischen Daten vorbehalten. | |
