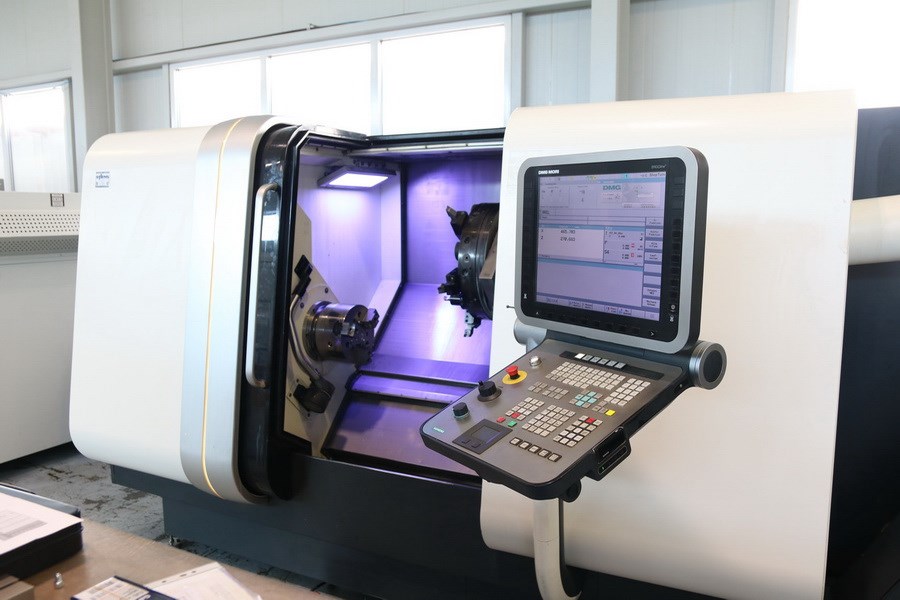

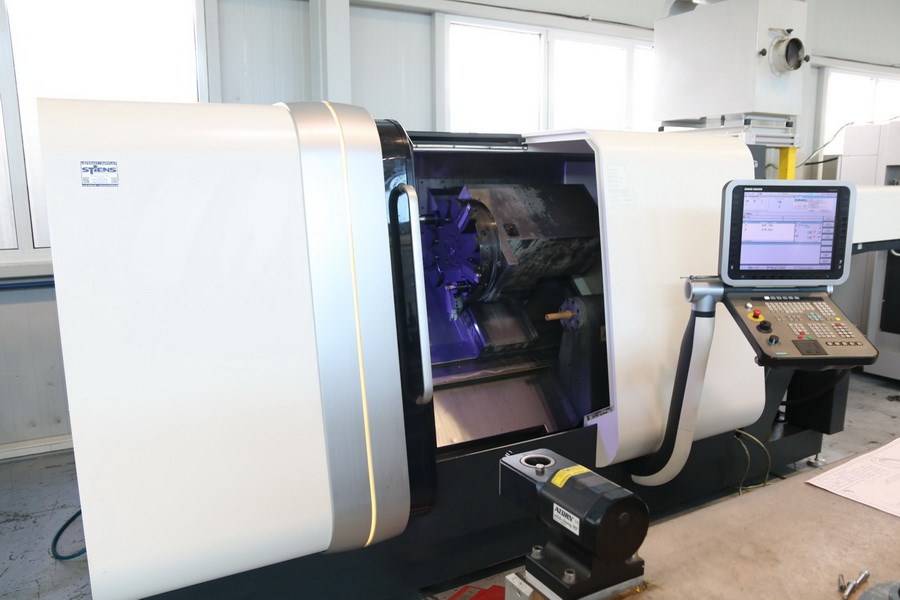

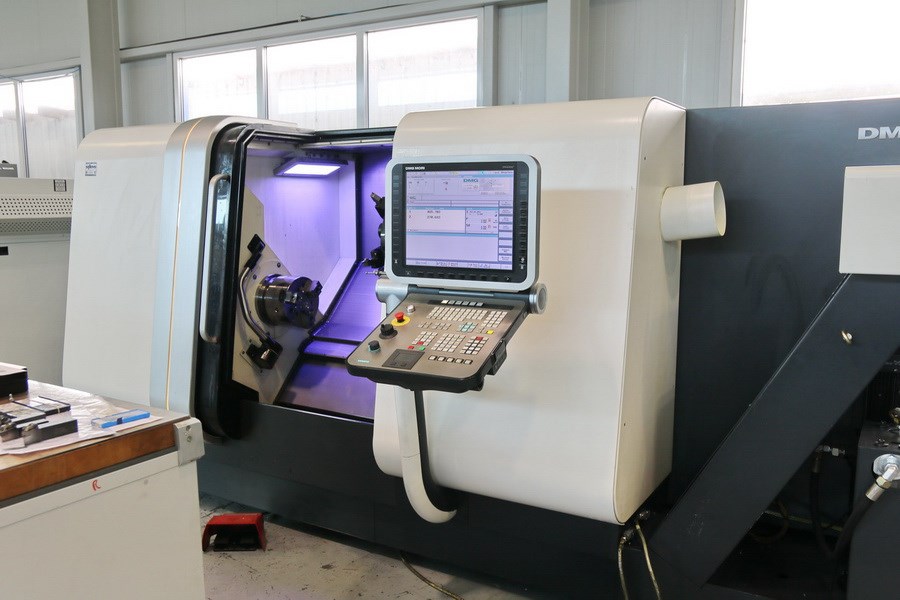

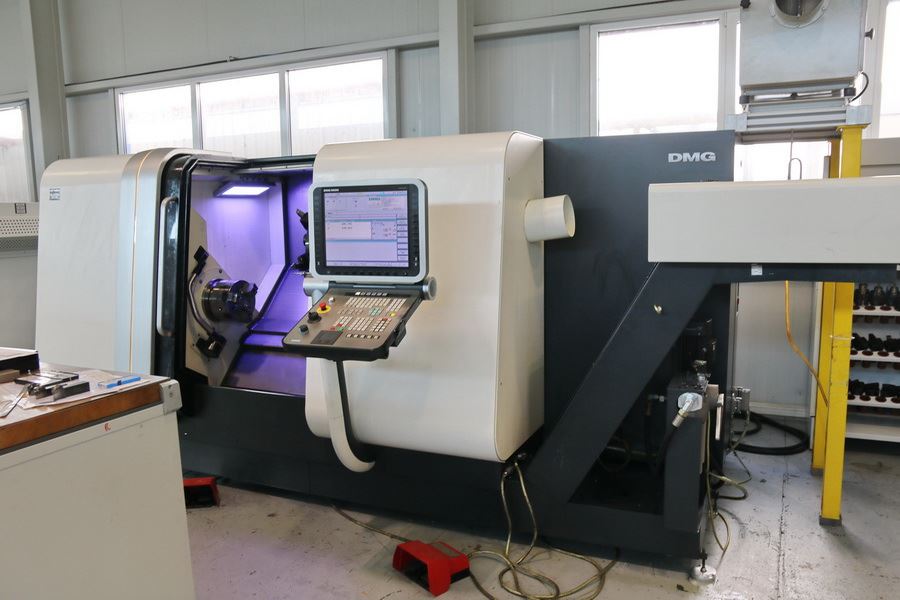

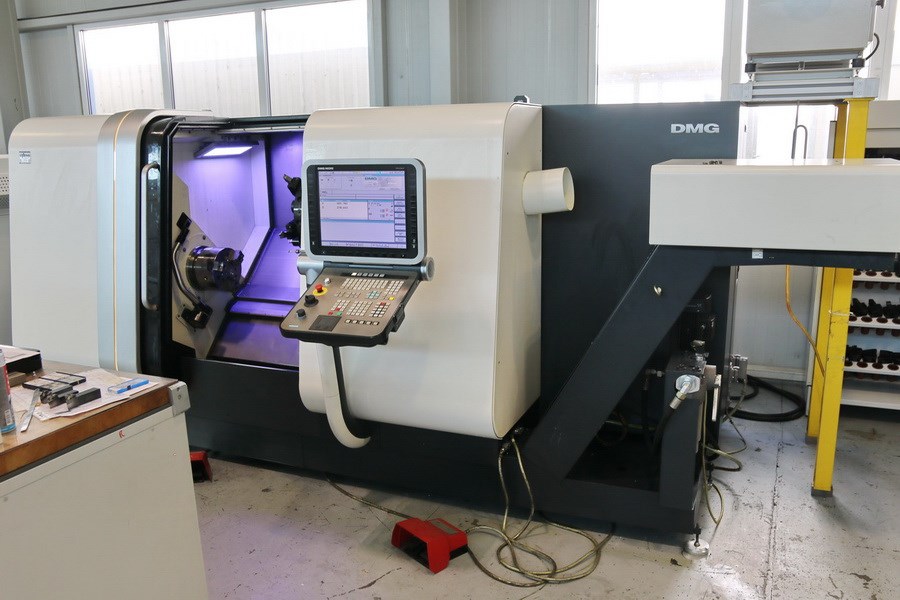

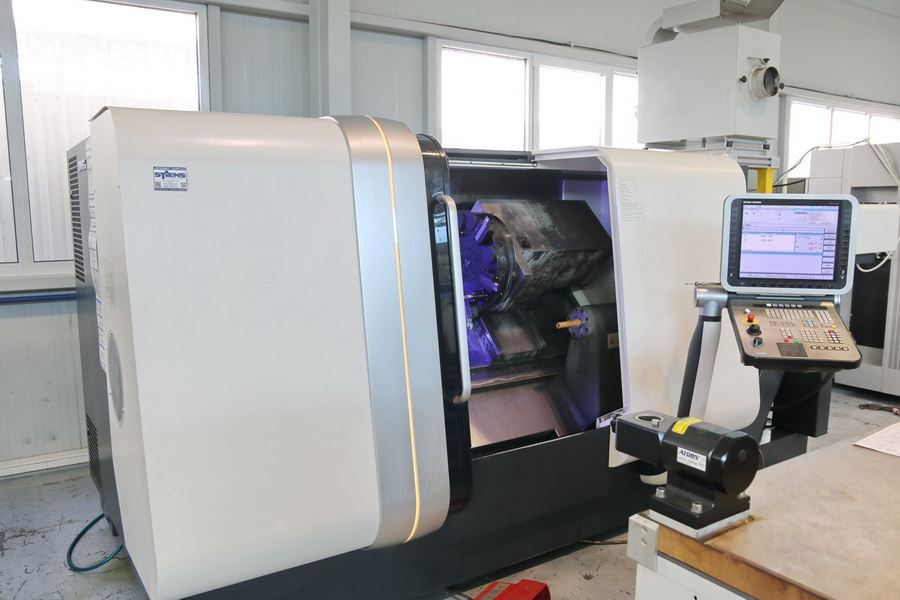

GILDEMEISTER - CTX beta 800 V3
CNC - Drehmaschinen
CNC - Dreh- und Fräszentren
| Verkäufer CNC-Shop |
|
| View More Listings | |
Beschreibung

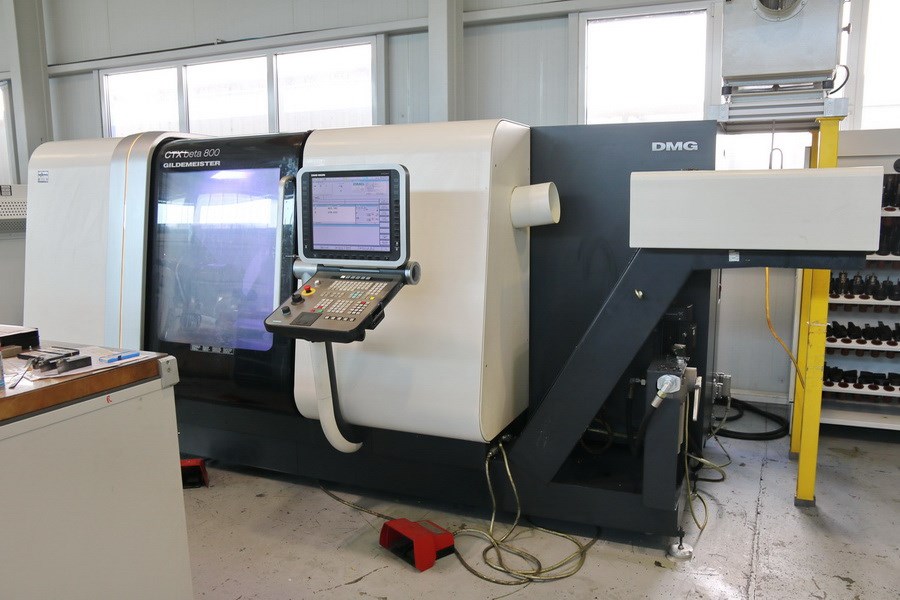

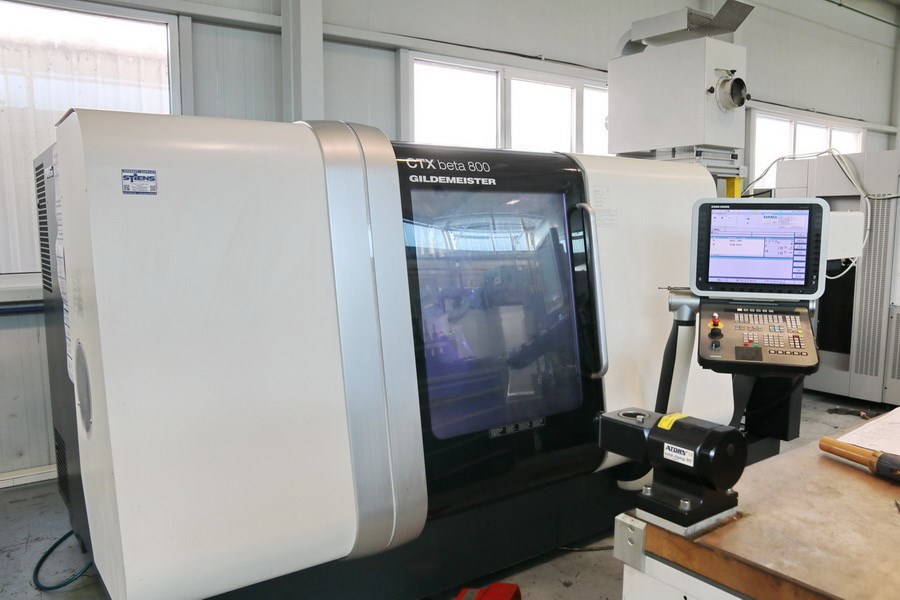

| GILDEMEISTER - CTX beta 800 V3 | |
| Angebotsdetails | |
| Lagernummer | 1039-9388 |
| Maschinenart | CNC Dreh- und Fräszentrum |
| Hersteller | GILDEMEISTER |
| Type | CTX beta 800 V3 |
| Baujahr | 2012 |

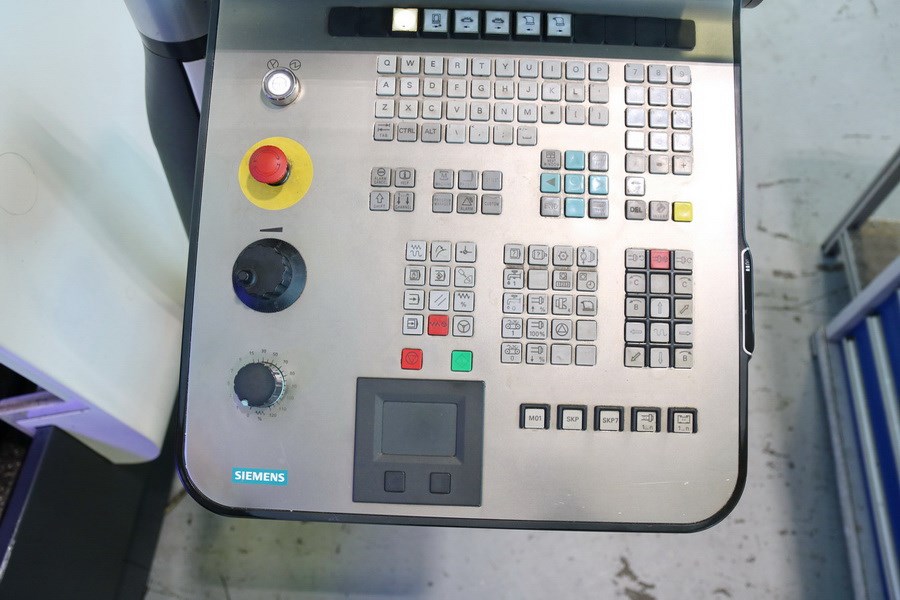

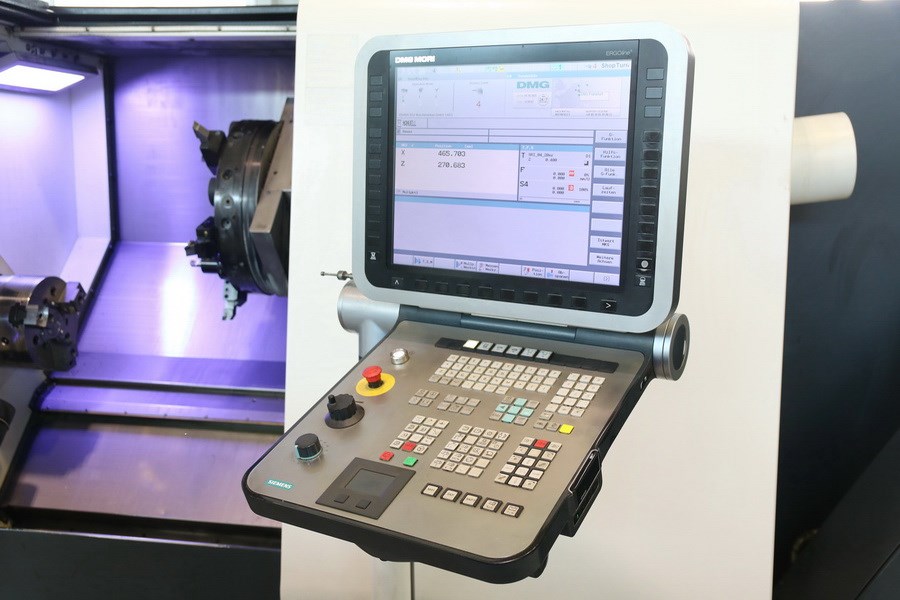

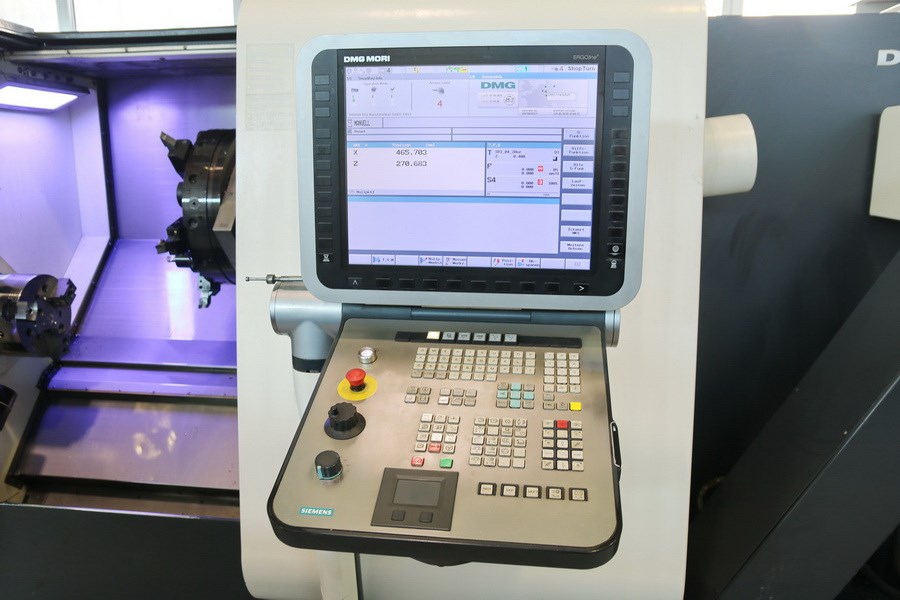

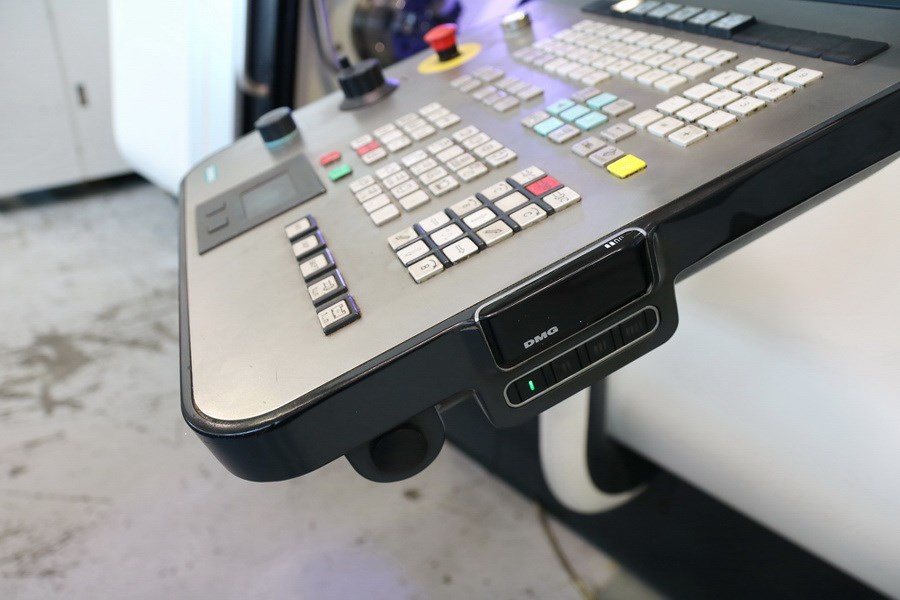

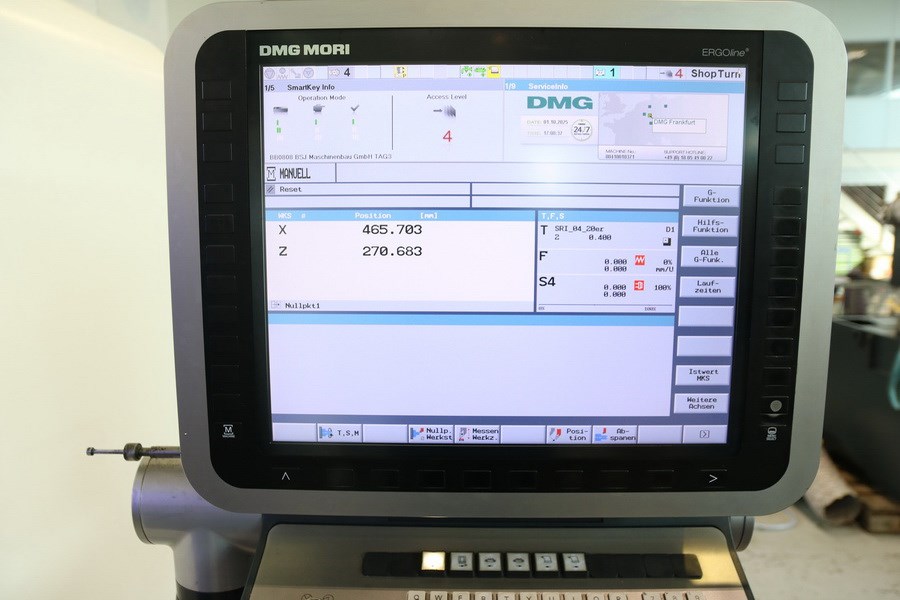

| Steuerung | 840 D sl ShopTurn Siemens |
| Lagerort | D-59302 Oelde |
| Ursprungsland | Deutschland |
| Lieferzeit | nach Absprache |
| Frachtbasis | ab Standort |

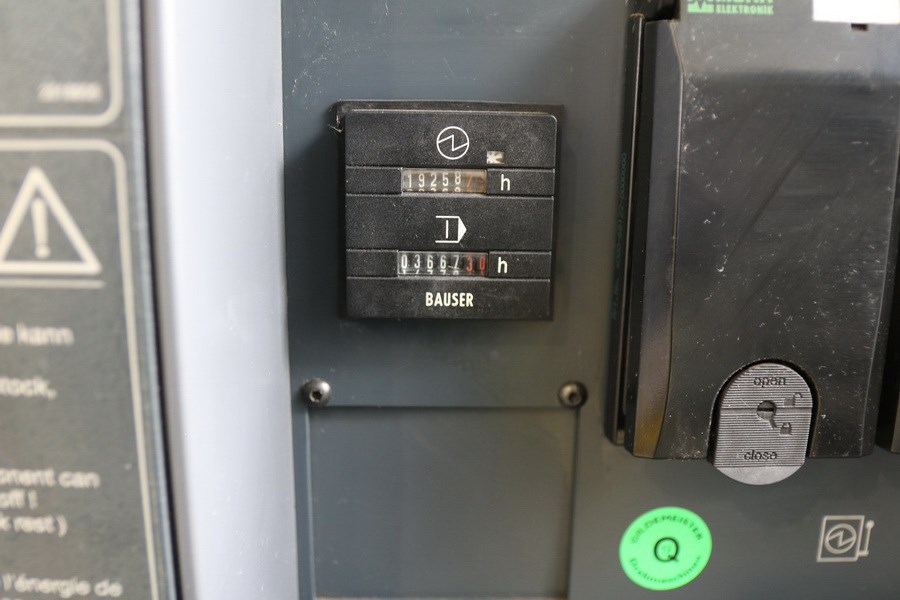

| Zusatzinformationen | CNC Dreh- und Fräszentrum GILDEMEISTER - CTX beta 800 V3 - nur ca. 3.667 Spindelstunden |
| Technische Details | |
| Drehdurchmesser | 410 mm |
| Drehlänge | 800 mm |
| Steuerung | 840 D sl ShopTurn Siemens |
| Umlaufdurchmesser über Bett | 700 mm |
| Umlaufdurchmesser über Bettschlitten | 380 mm |
| max. Drehdurchmesser | 410 mm |
| Spitzenweite | 975 mm |
| Verfahrwege: | |
| Verfahrweg - x | 300 mm |
| Verfahrweg - z | 850 mm |

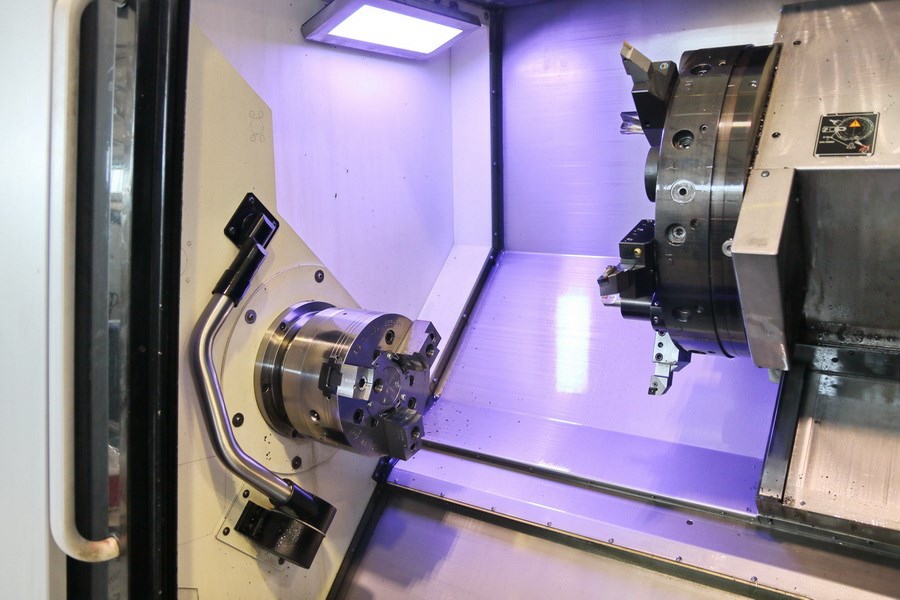

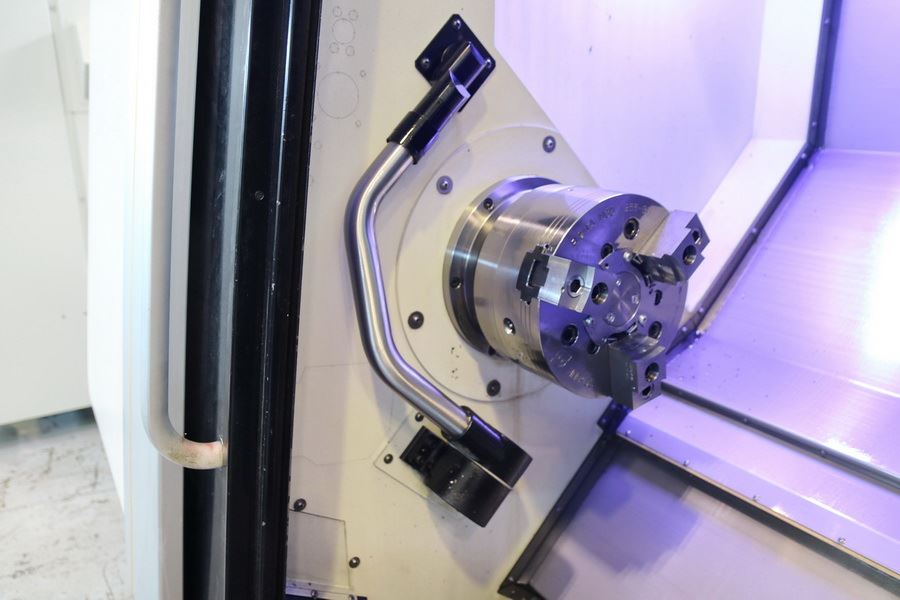

| Hauptspindel: | |
| Typ | ISM 76 |
| Drehzahlbereich - Spindel | 25 - 5.000 U/min |

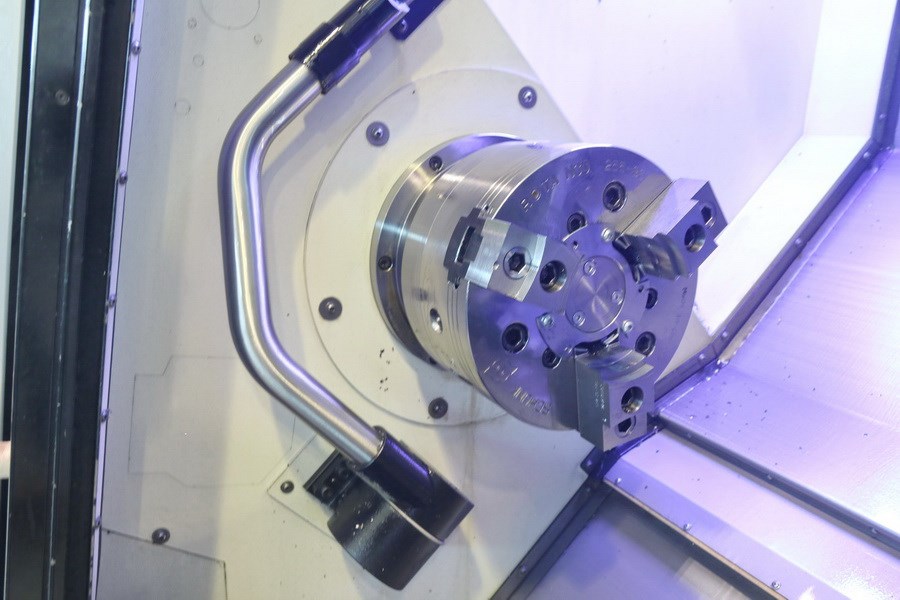

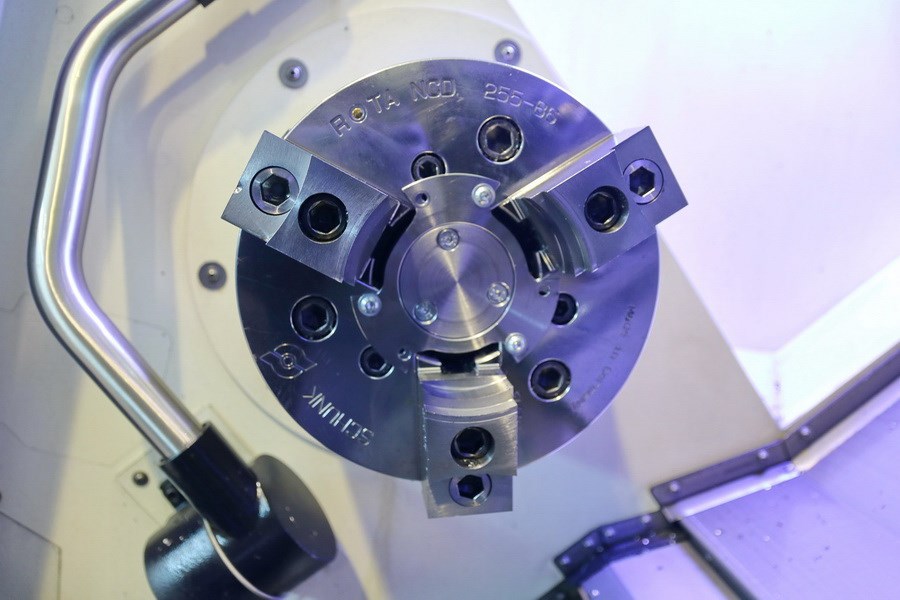

| Futterdurchmesser | 255 mm |
| Zugrohrdurchmesser innen | 67 mm |
| Antriebsleistung | 40% ED = 34 kW |
| Antriebsleistung | 100 % ED = 25 kW |
| Max. Drehmoment | 280 Nm |
| C-Achse | 0,001 ° |

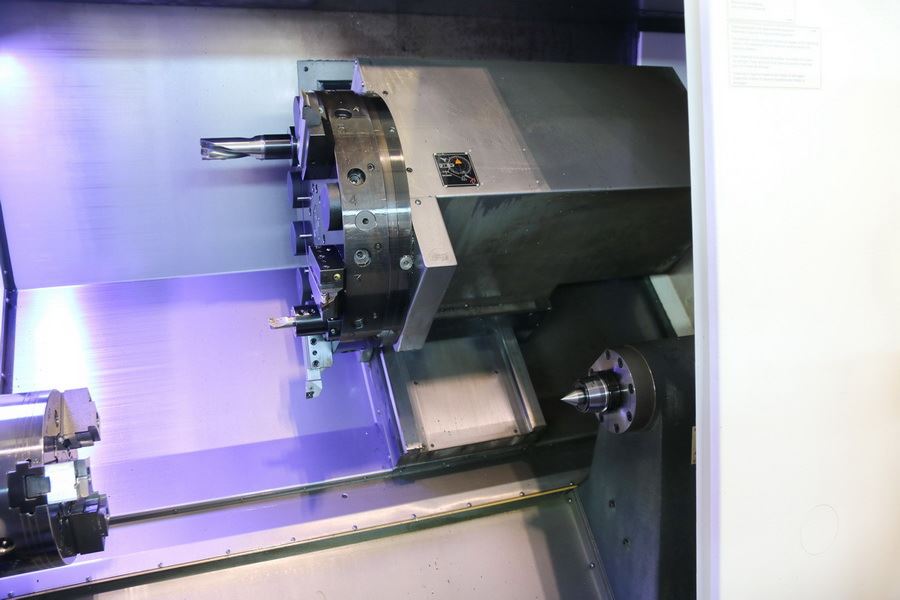

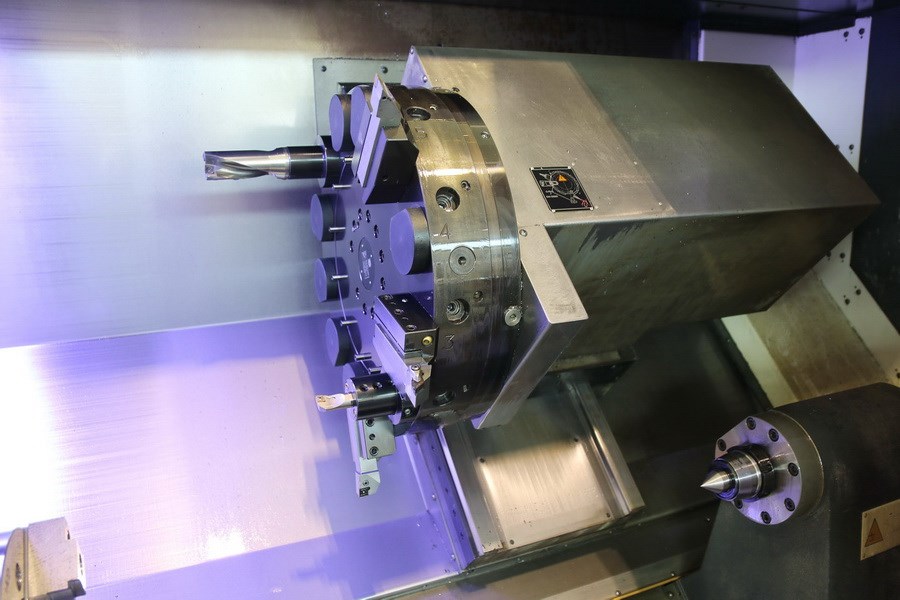

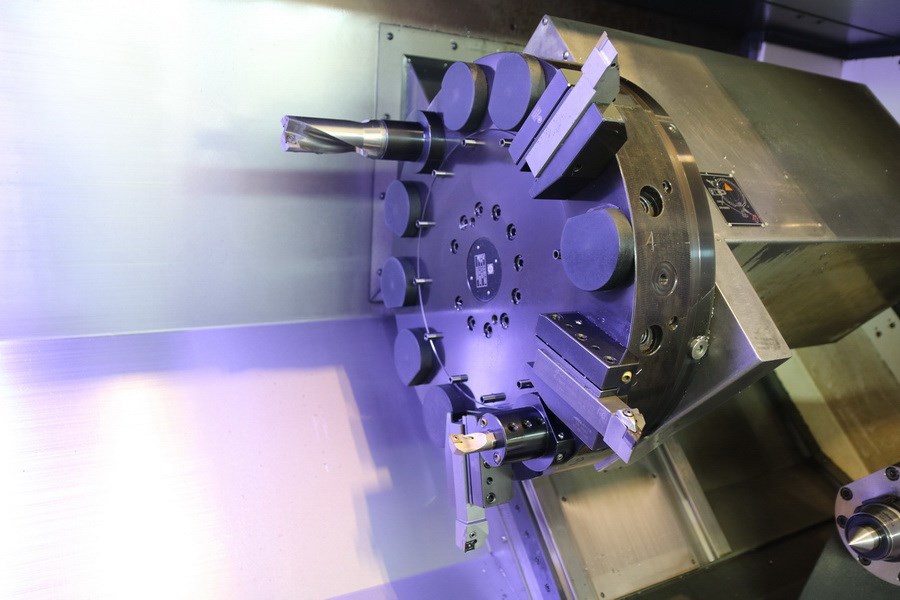

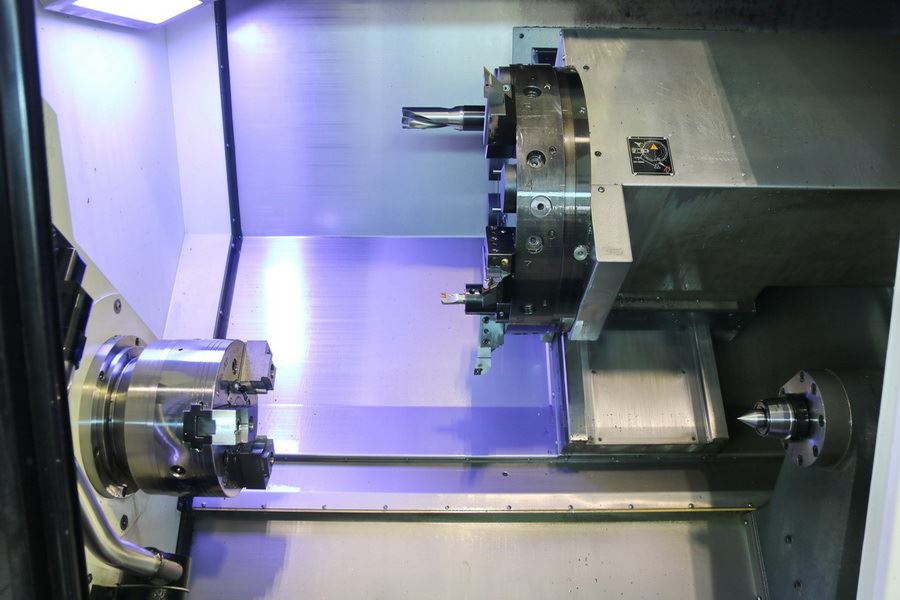

| Revolver: | |
| Revolverkopf (x-fach) | 12 |
| Werkzeugaufnahme | VDI 40 DIN 69880-40 |
| angetriebene Stationen | 12 pos |
| Antriebsleistung - angetr. Werkzeugstationen | 11,3 kW |
| Drehmoment | 40%: 28 Nm |
| Schaltzeit | 30°: 0,4 sec |
| Eilgang: | |
| Eilgang X-Achse | 30 m/min |
| Eilgang Z-Achse | 30 m/min |

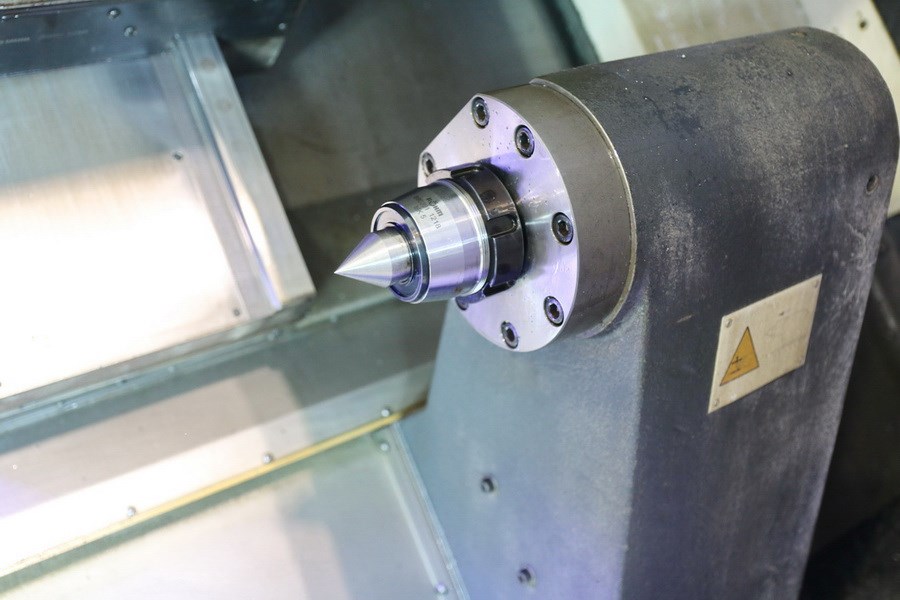

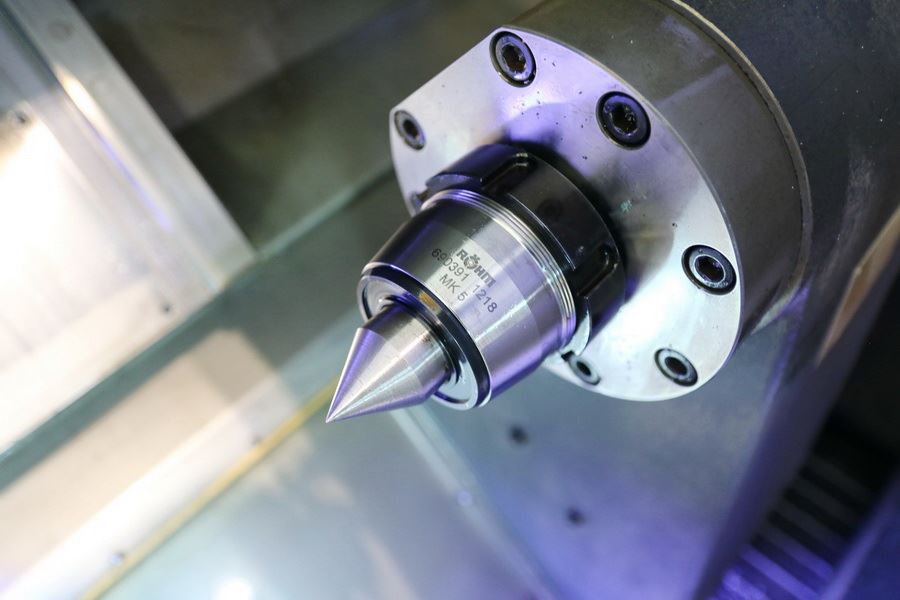

| Reitstock | |
| Reitstockverschiebung | 800 mm |
| Morsekegel | MK 5 |
| Gesamtleistungsbedarf | 65 kW |
| Maschinengewicht ca. | 6,2 t |
| Raumbedarf ca. | 5,5 x 3,0 x 2,5 m |
| Zubehör | |
| Späneförderer | |

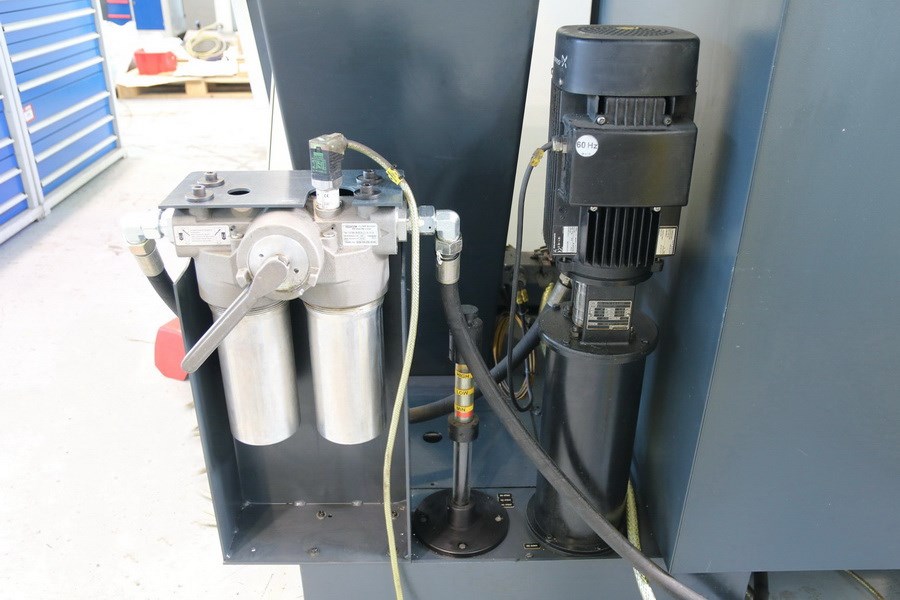

| Kühlmitteleinrichtung | 12 bar |
| Signal-Lampe | |
| Reitstock | |

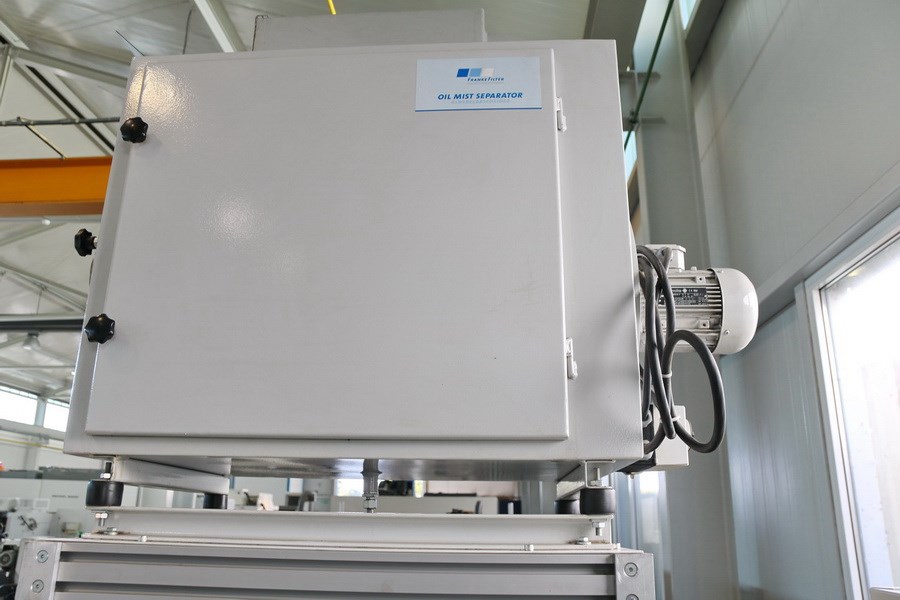

| Absauganlage | |
| direktes Messsystem | |
| Teilhohlspanneinrichtung | hydr. 67 mm |
| C-Achse | |

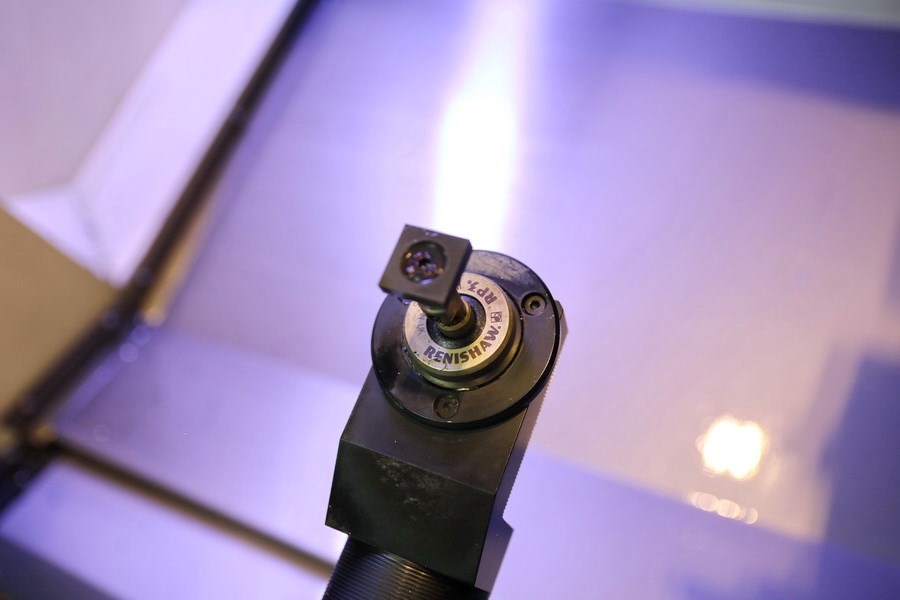

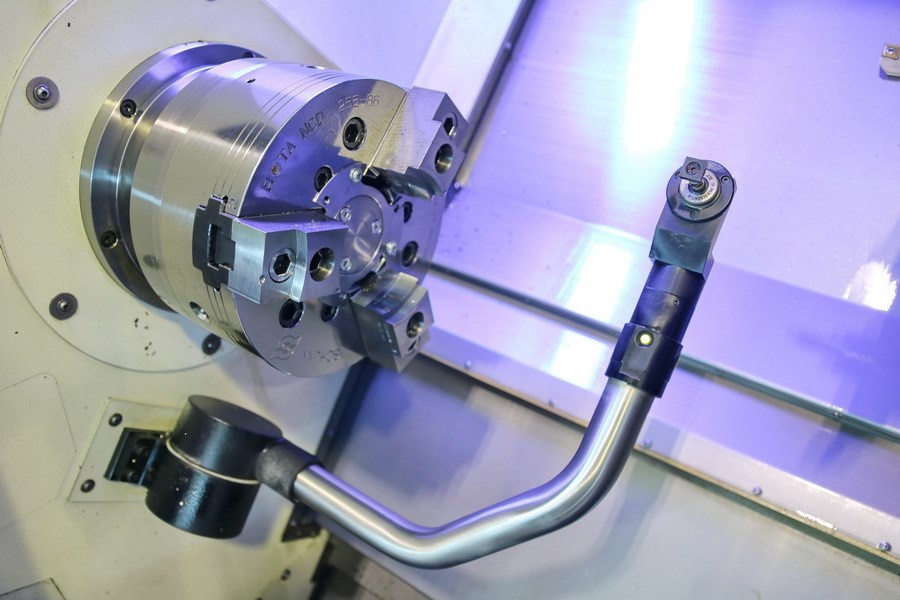

| Werkzeugeinmeßarm | Renishaw RP3 |
| Irrtum in den technischen Daten vorbehalten. Der Umfang des Zubehörs versteht sich ausschließlich und im Rahmen der textlichen Artikelbeschreibung. Auf weiteres - z.B. zu Zwecken der Veranschaulichung - abgebildetes Zubehör besteht hier ausdrücklich keinerlei Anspruch. | |
