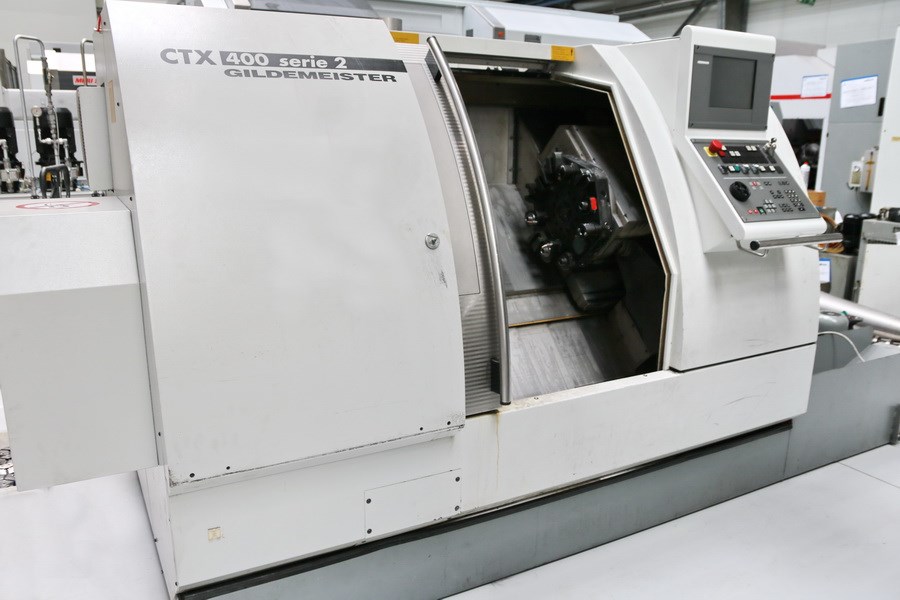

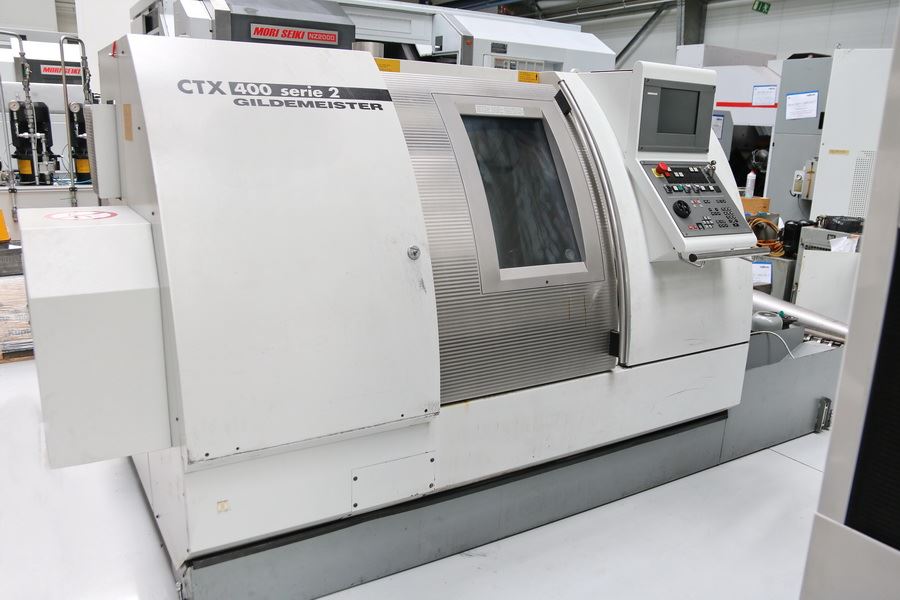

GILDEMEISTER - CTX 400 Serie 2
CNC - Drehmaschinen
CNC - Dreh- und Fräszentren
| Verkäufer CNC-Shop |
|
| View More Listings | |
Beschreibung

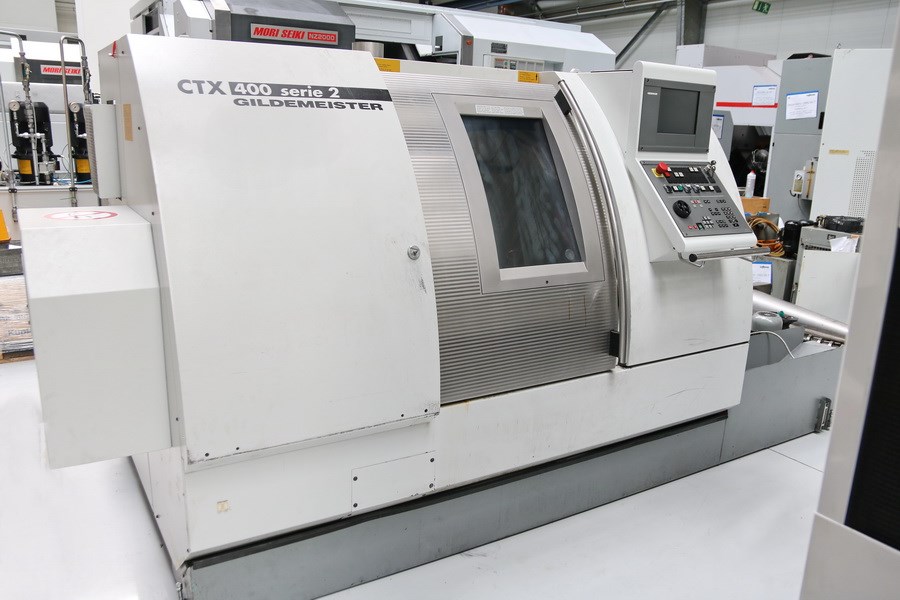

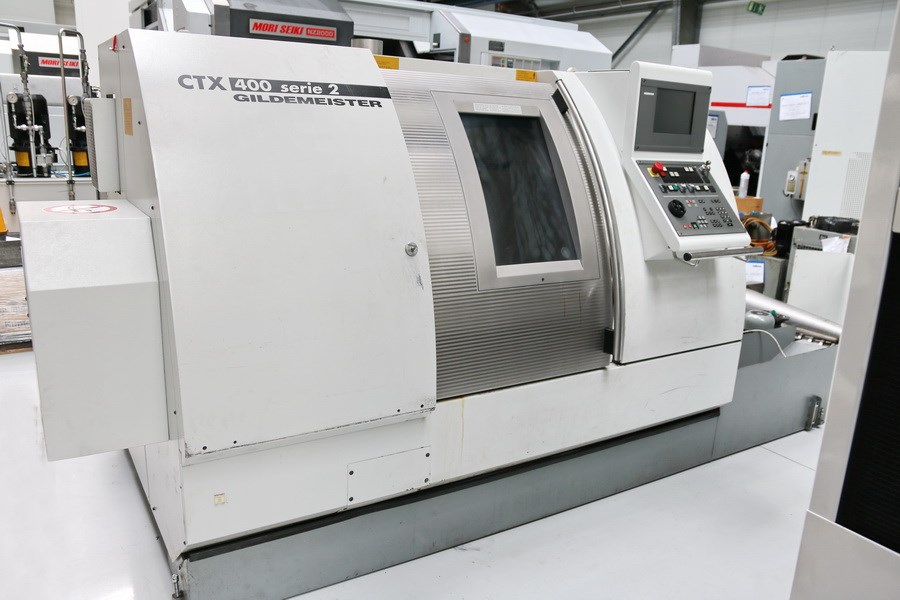

| GILDEMEISTER - CTX 400 Serie 2 | |
| Angebotsdetails | |
| Lagernummer | 1039-9235 |
| Maschinenart | CNC Dreh- und Fräszentrum |
| Hersteller | GILDEMEISTER |
| Type | CTX 400 Serie 2 |
| Baujahr | 2001 |

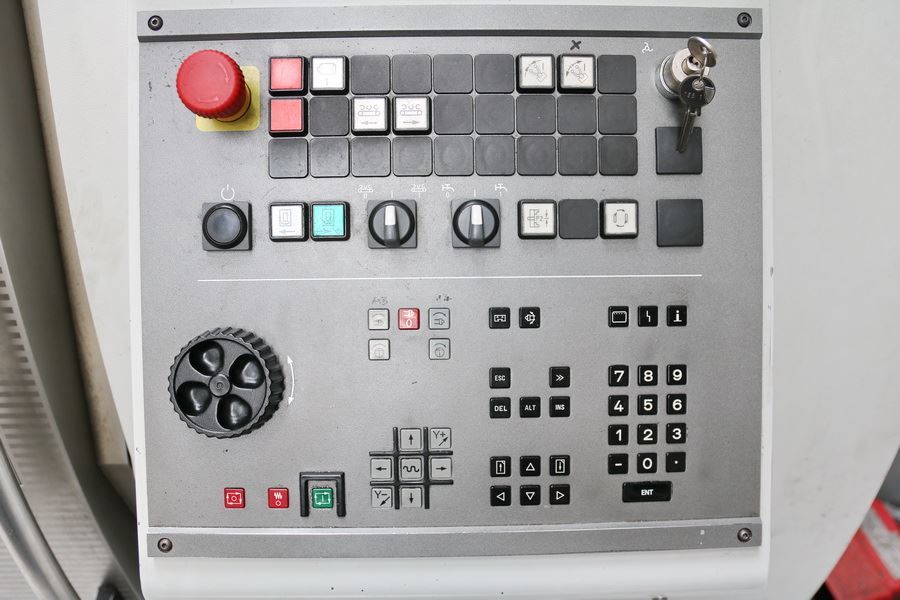

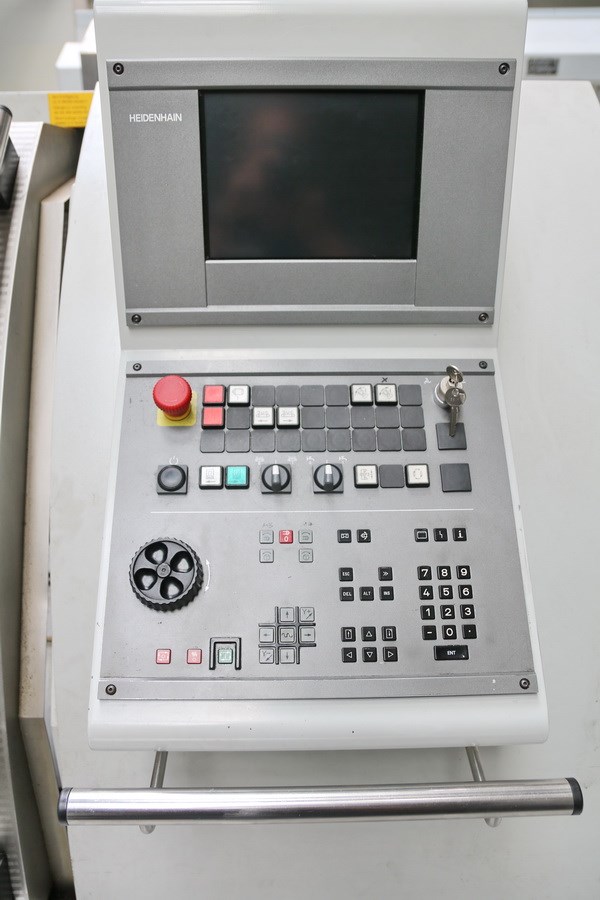

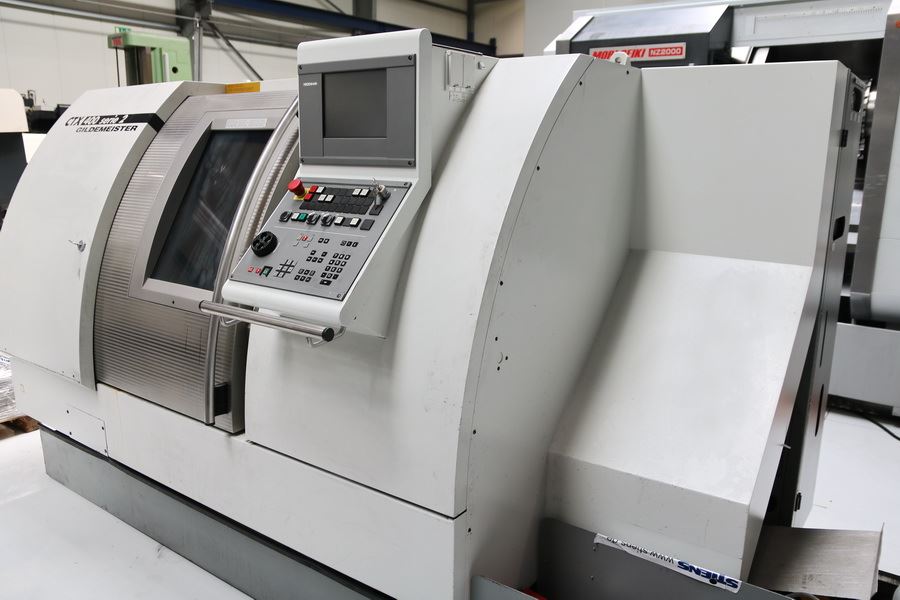

| Steuerung | CNC Pilot 4290 Heidenhain |
| Lagerort | D-59302 Oelde |
| Ursprungsland | Deutschland |
| Lieferzeit | nach Absprache |
| Frachtbasis | ab Standort |
| Zusatzinformationen | CNC-Dreh- und Fräszentrum GILDEMEISTER - CTX 400 Serie 2 - Werkzeugantrieb - C-Achse - Reitstock - umfangreiches Zubehörpaket |
| Technische Details | |
| Drehdurchmesser | max. 420 mm |
| Drehlänge | max. 630 mm |
| Steuerung | CNC Pilot 4290 Heidenhain |
| Umlaufdurchmesser über Bett | 570 mm |
| Umlaufdurchmesser über Planschlitten | 420 mm |
| Verfahrwege: | |
| x-Weg | 220 mm |
| z-Weg | 635 mm |
| Hauptspindel: | |
| Drehzahlbereich - Hauptspindel | 25 - 5.000 min/-1 |
| Antriebsleistung - Hauptspindel | 28 / 21 kW |
| Max. Drehmoment | 320 / 240 Nm |
| max. Futterdurchmesser | 250 mm |
| Spindelnase | 170h5 |
| Spindellagerdurchmesser | 120 mm |
| Spindelbohrung | 79 mm |
| max. Stangendurchmesser | 65 mm |
| C-Achse | 0,04 ° |

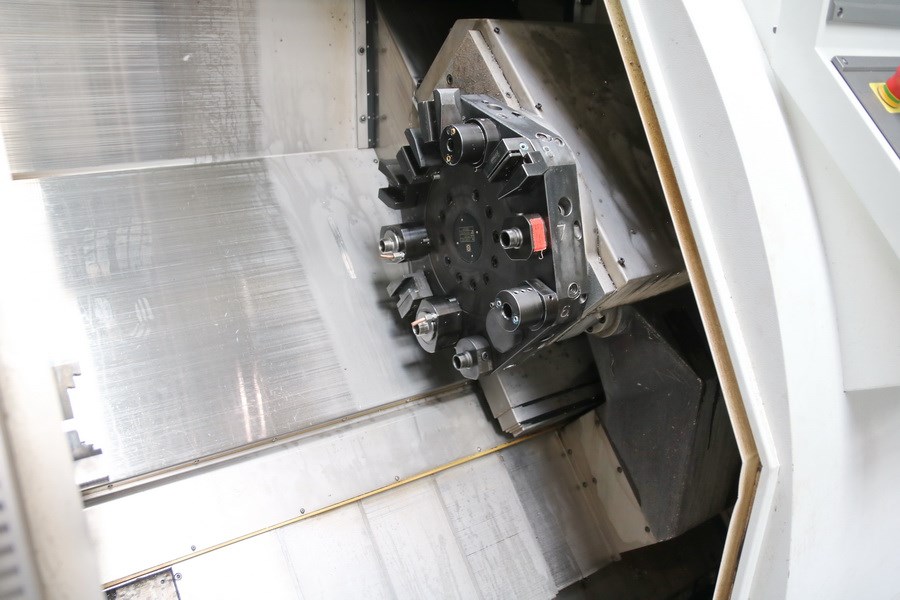

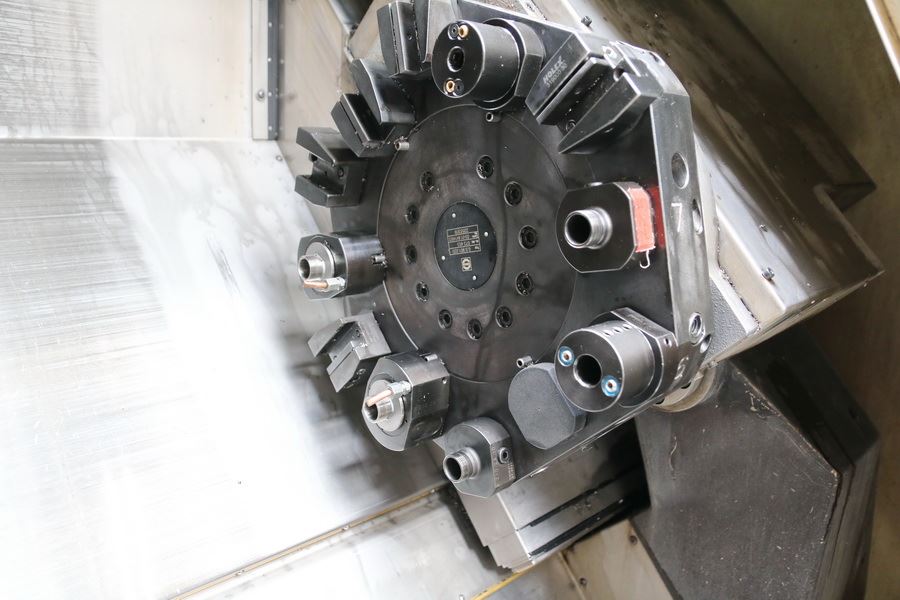

| Werkzeugrevolver: | |
| Anzahl der Werkzeugplätze | 12 pos. |
| Anzahl der angetriebenen Werkzeugstationen | 6 pos. |
| Antriebsleistung - angetr. Werkzeugstationen | 5 kW |
| Werkzeugaufnahme | 30mm DIN 69880 |
| Reitstock: | |
| Pinolendurchmesser | 80 mm |
| Reitstockverfahrweg | 550 mm |
| Reitstockaufnahme | MK 4 |
| Spanndruck | 1,5 kN |
| Gesamtleistungsbedarf | 44 kVA |
| Maschinengewicht ca. | 5,4 t |
| Raumbedarf ca. | 4,0 x 2,5 x 2,0 m |
| Zubehör | |
| Dokumentation | |
| Spänewanne | |
| Kühlmitteleinrichtung | |
| Reitstock | |
| C-Achse | |
| Werkzeugantrieb | |
| Werkzeugrevolver | |
| Teilhohlspanneinrichtung | |

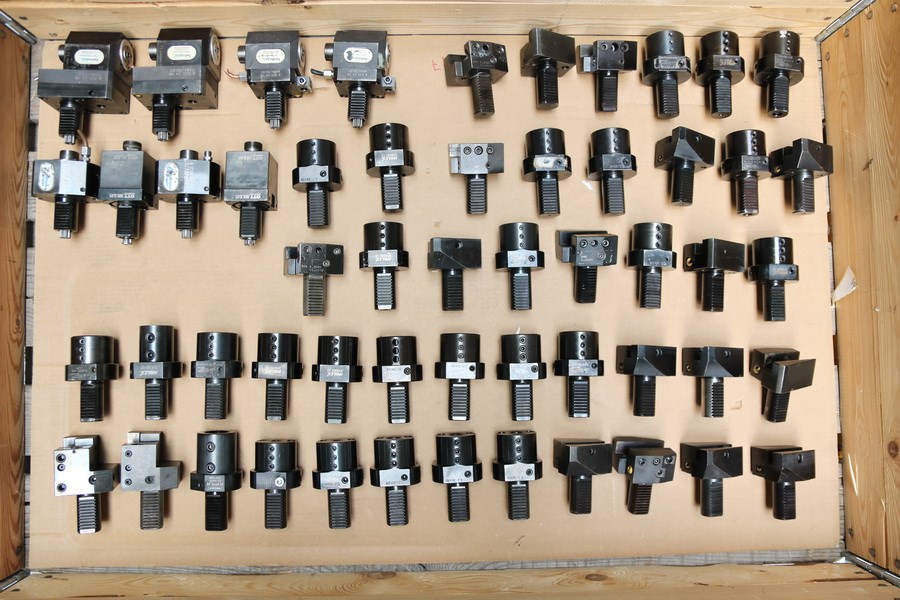

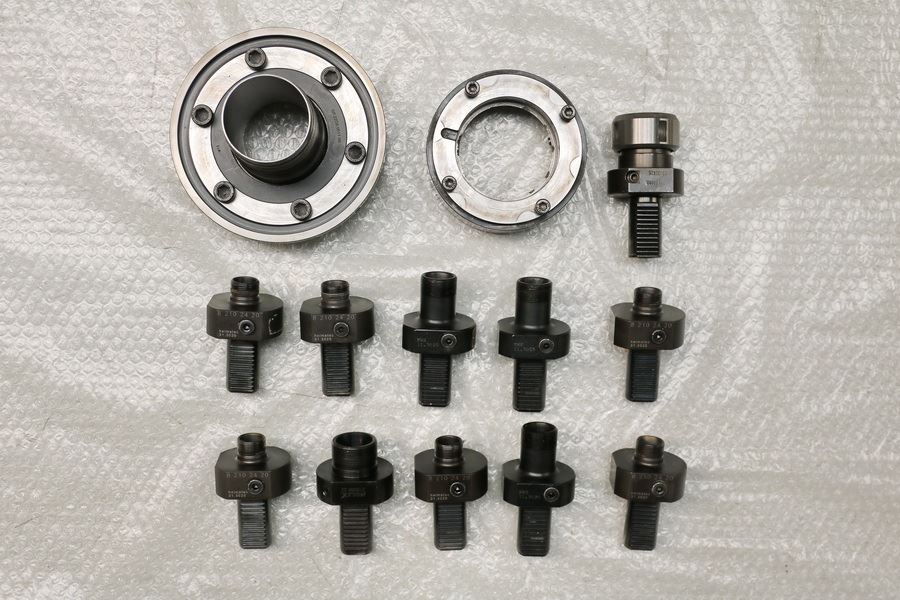

| Werkzeugaufnahmen | |
| angetriebene Werkzeuge | |

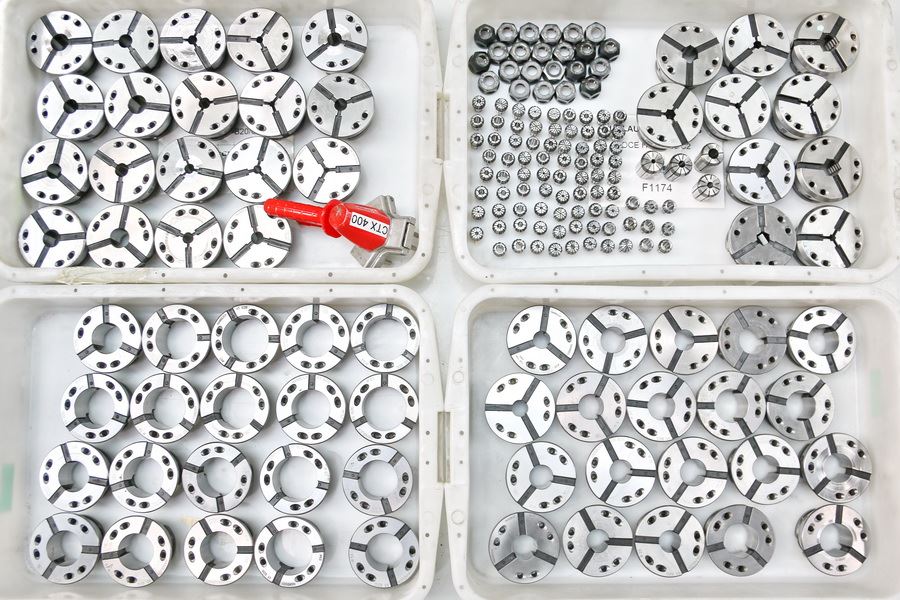

| div. Spannzangen | |

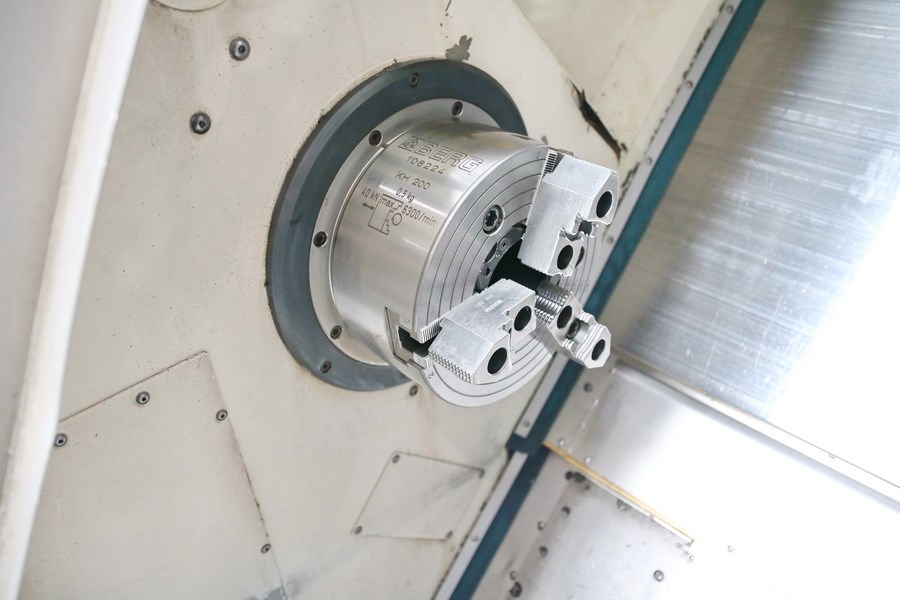

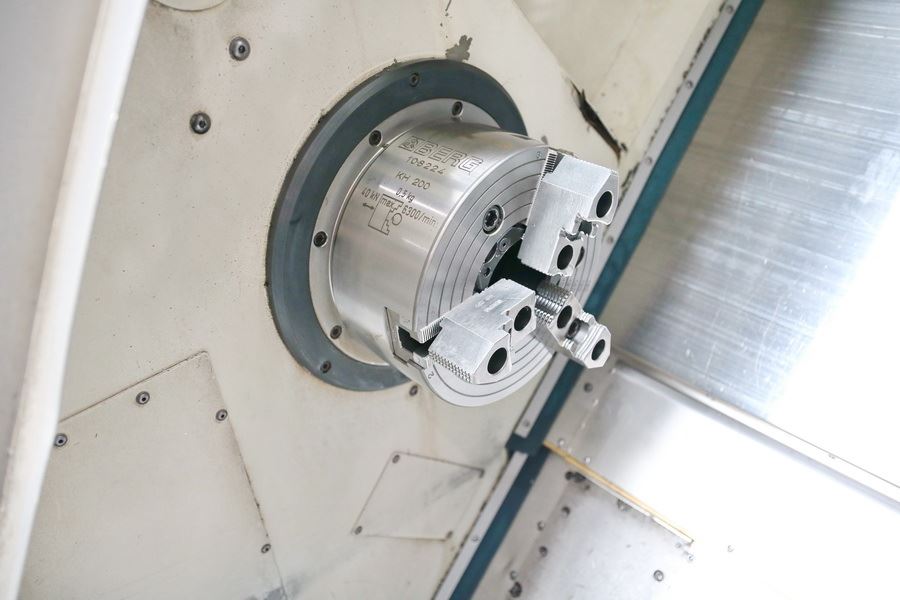

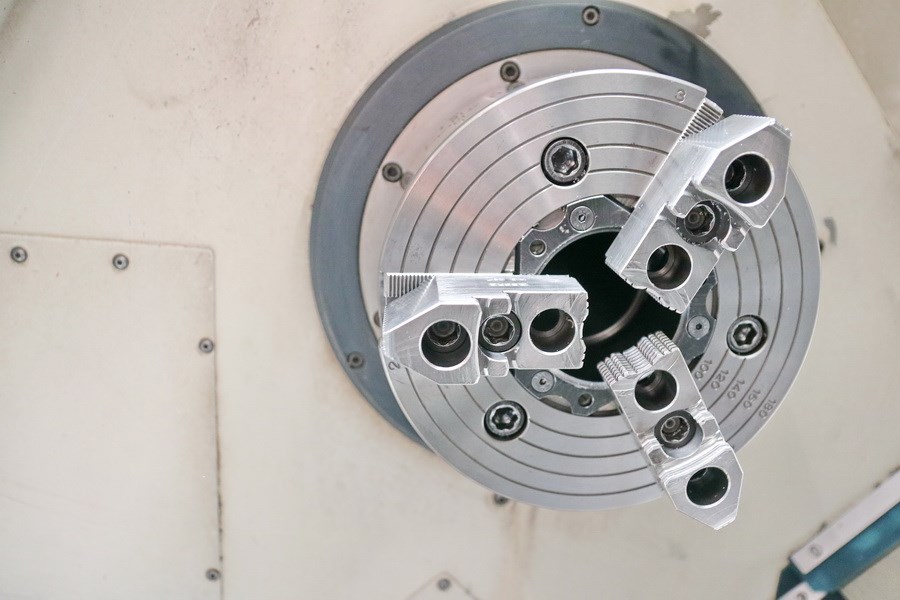

| Dreibackenfutter | BERG - KH 200 |
| Irrtum in den technischen Daten vorbehalten. | |
