Das Angebot ist beendet.

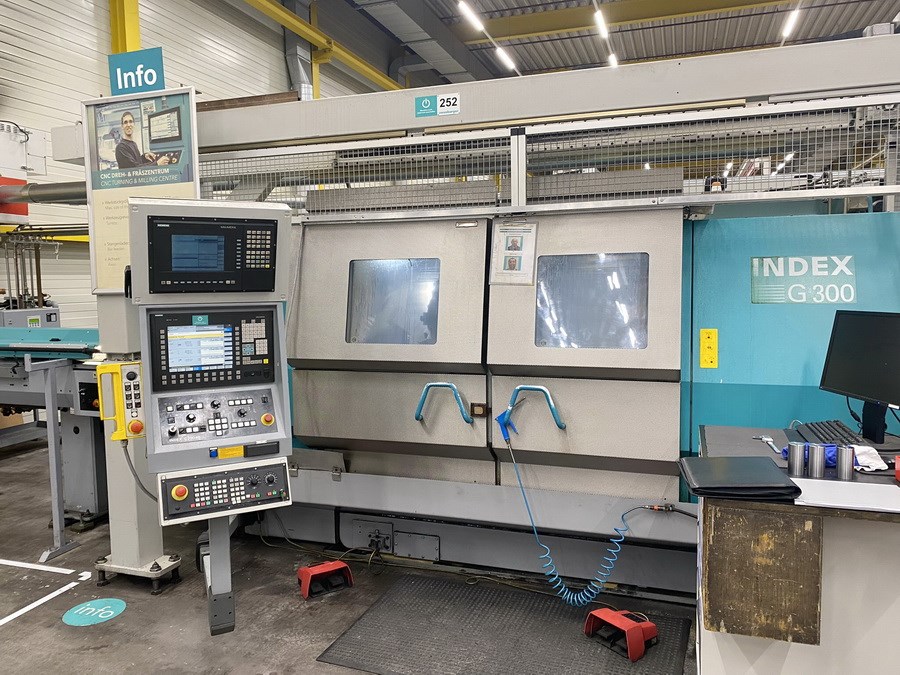

INDEX - G 300 RatioLine
CNC - Drehmaschinen
CNC - Dreh- und Fräszentren
| Verkäufer CNC-Shop |
|
| View More Listings | |
Beschreibung

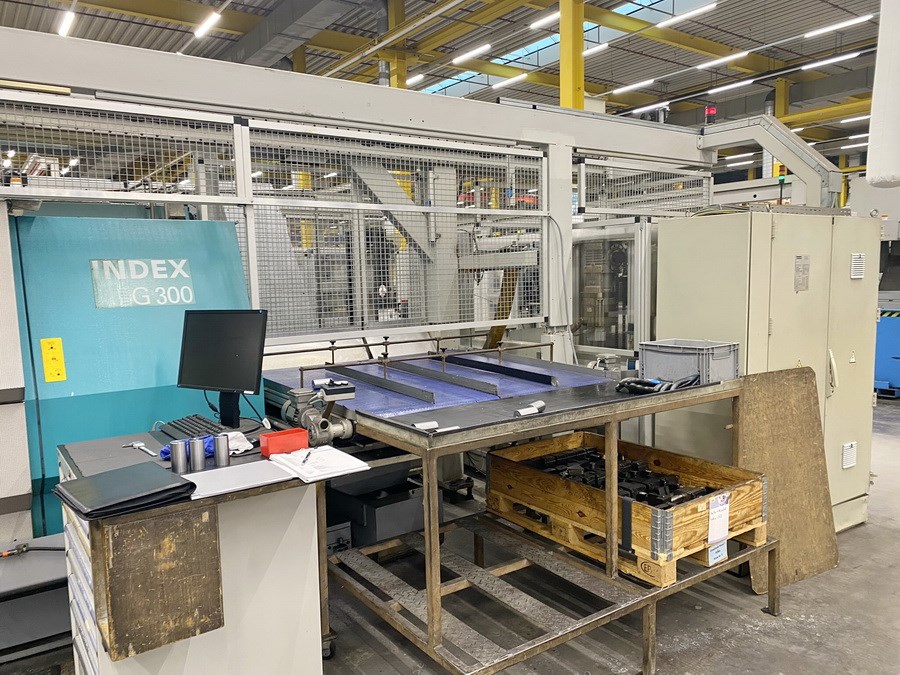

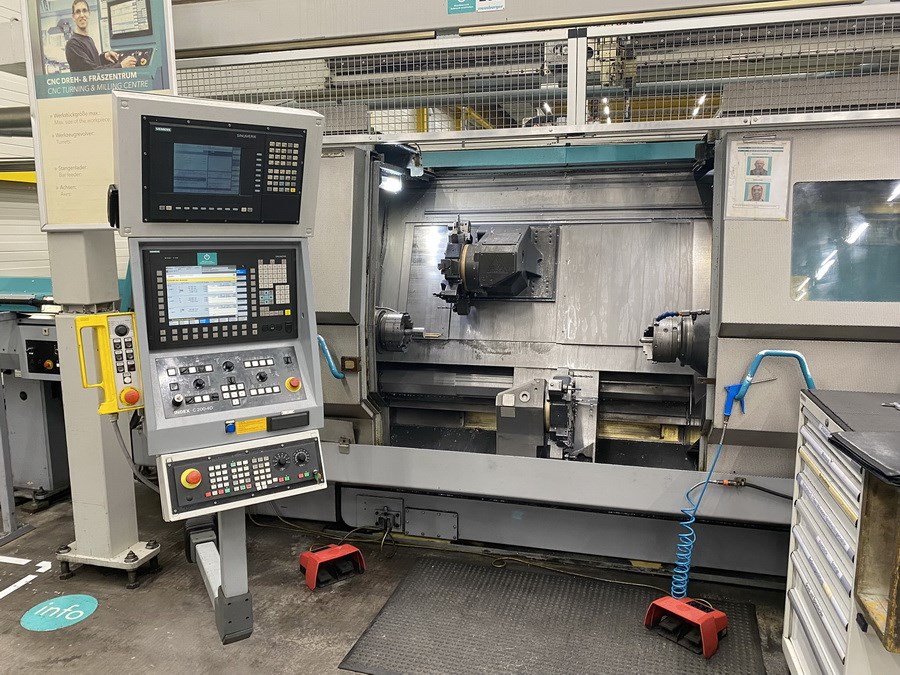

| INDEX - G 300 RatioLine | |
| Angebotsdetails | |
| Lagernummer | 1039-9040 |
| Maschinenart | CNC Dreh- und Fräszentrum |
| Hersteller | INDEX |
| Type | G 300 RatioLine |
| Baujahr | 2006 |

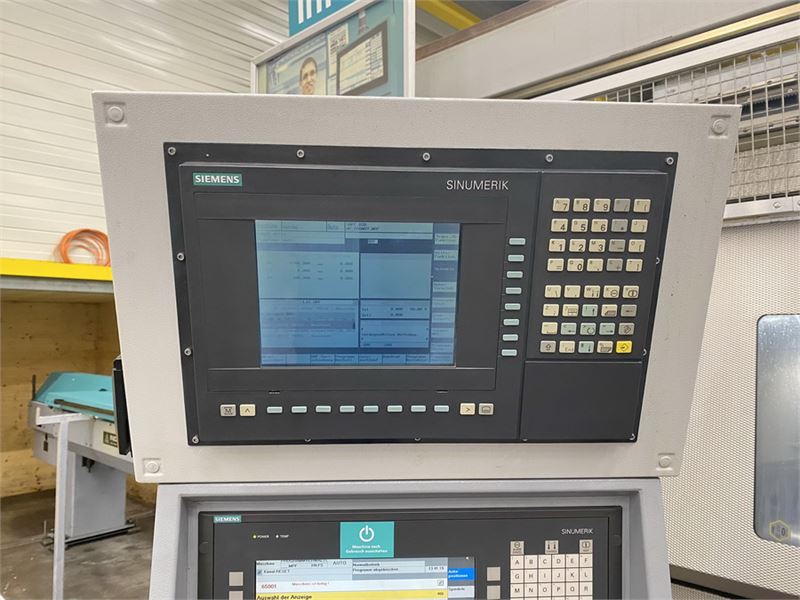

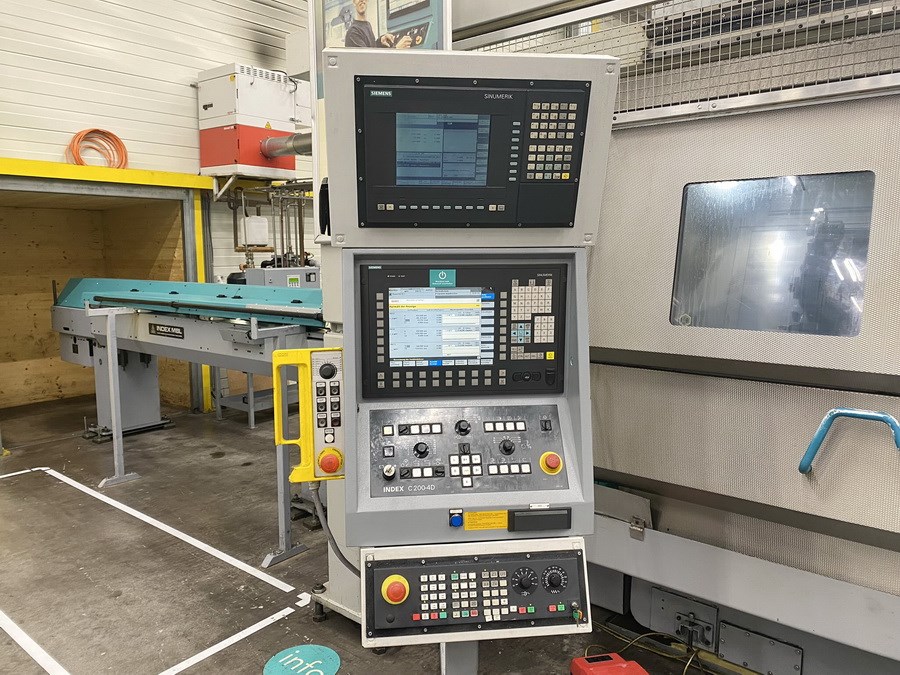

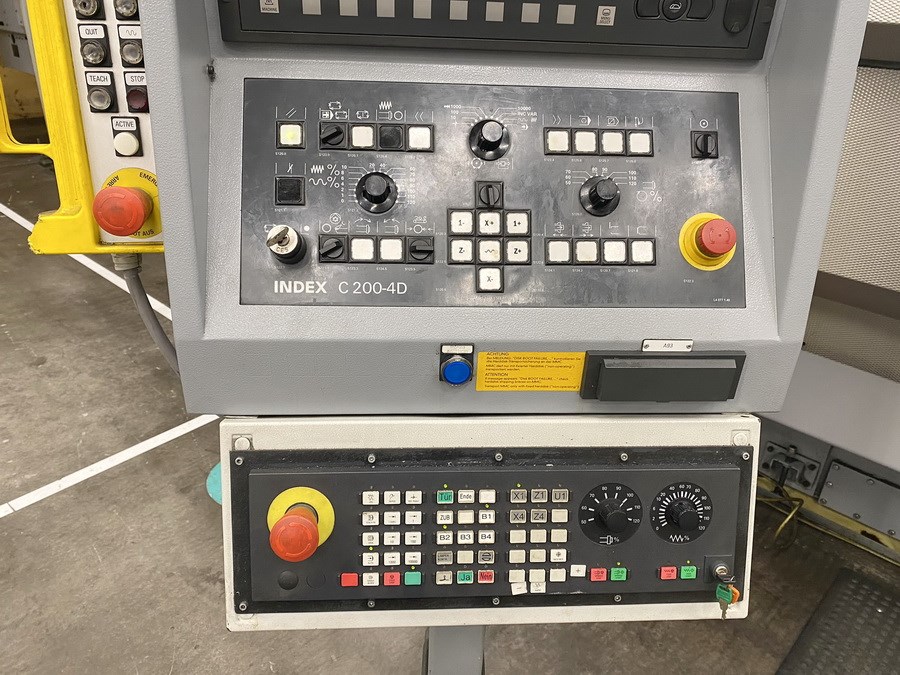

| Steuerung | Index C200-4D |
| Lagerort | in Transit |
| Ursprungsland | Deutschland |
| Lieferzeit | nach Absprache |
| Frachtbasis | ab Standort |

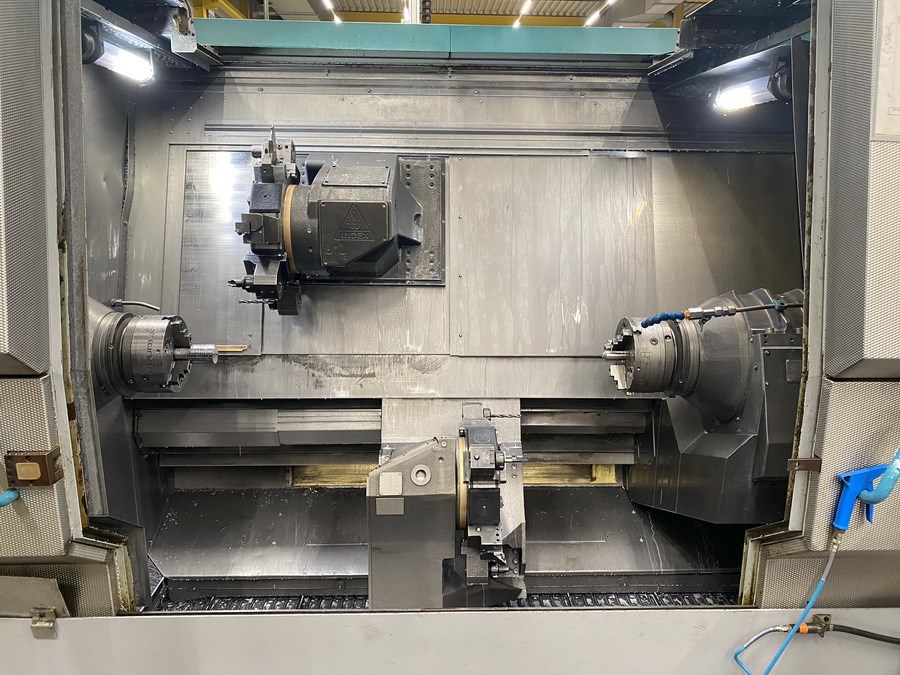

| Zusatzinformationen | CNC - Dreh- und Fräszentrum INDEX - G 300 RatioLine - Haupt- und Gegenspindel - Zwei Revolver - Werkzeugantrieb - Portallader PROMOT 10NC / CellMaster - Stangenlademagazin MBL 65/3700 |
| Technische Details | |
| Drehdurchmesser | 270 mm |
| Drehlänge | 1.250 mm |

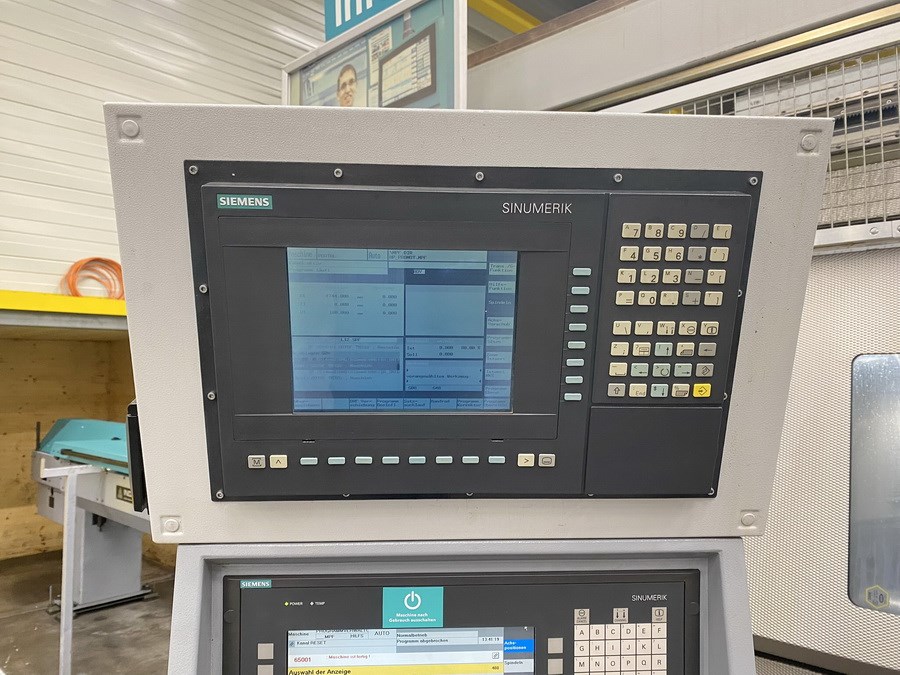

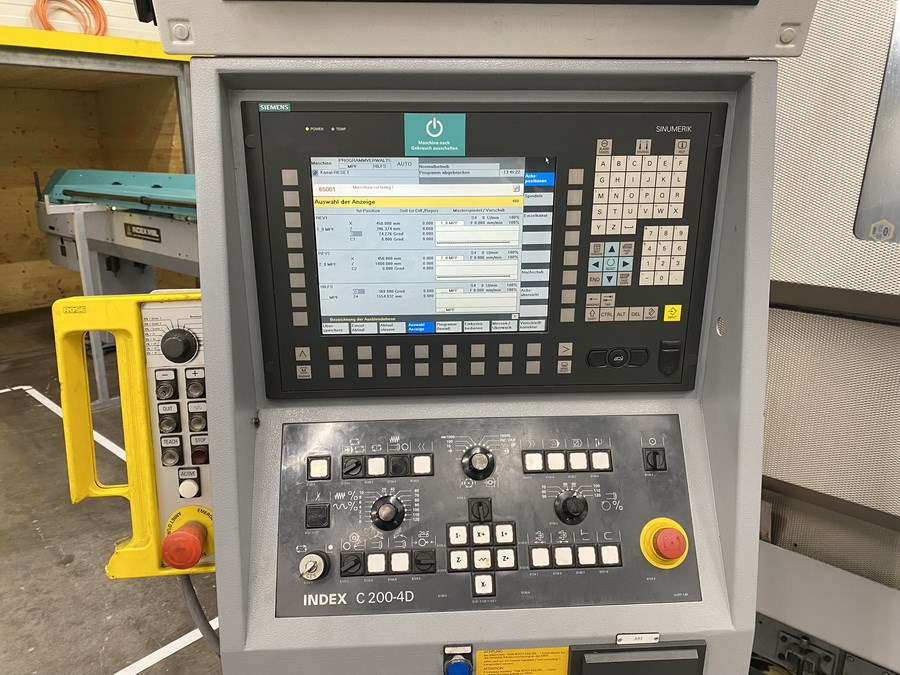

| Steuerung | Index C200-4D |
| Umlaufdurchmesser | max. 590 mm |

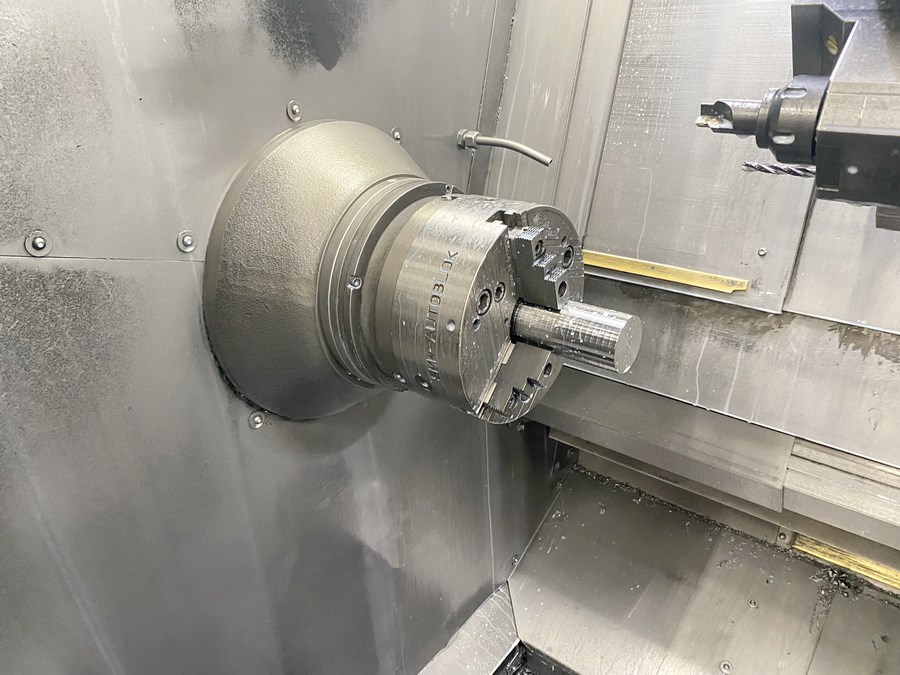

| Hauptspindel: | |
| Drehzahlbereich - Hauptspindel | 5.000 min/-1 |
| Antriebsleistung - Hauptspindel | 57 / 43 kW |
| Max. Drehmoment | 363 / 275 Nm |
| Spindeldurchlass | max. 65 mm |
| Spindelnase | DIN 55026 / 6 |

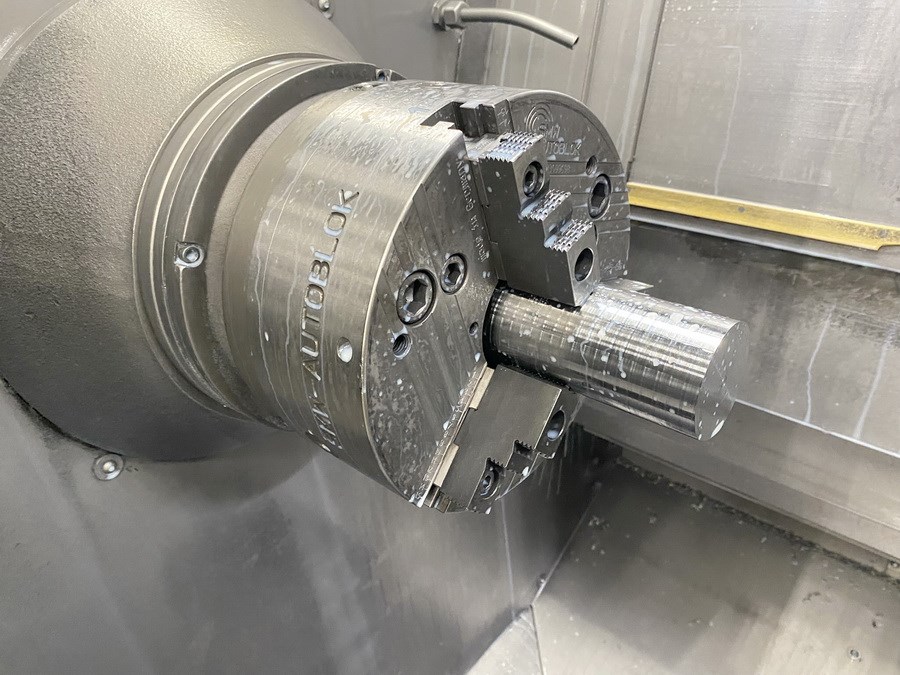

| Futterdurchmesser | ( 250 ) mm |
| Spindelhub - max. | 35 mm |
| C-Achse | 0,01 ° |

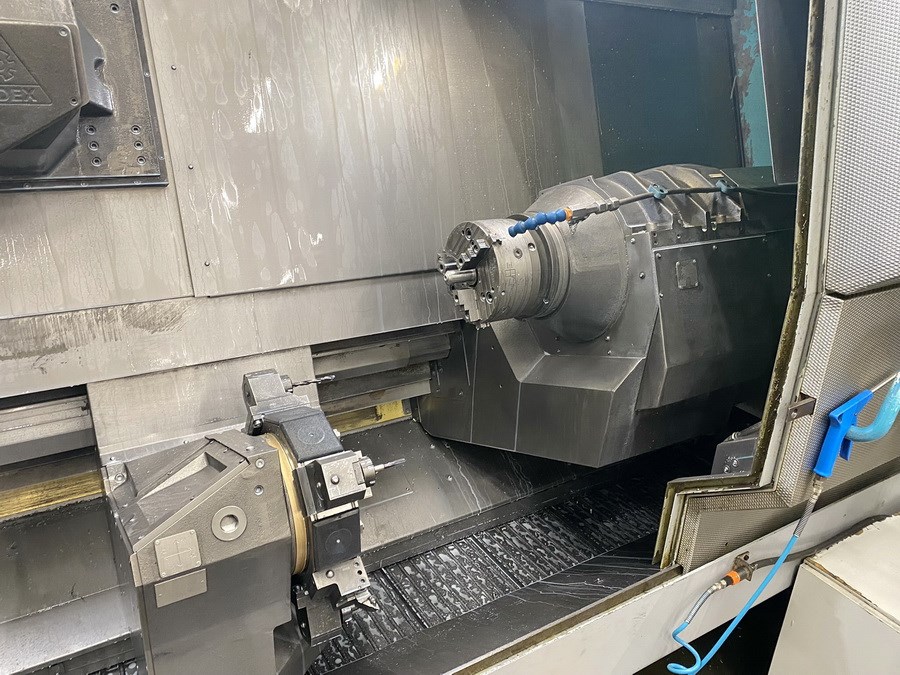

| Gegenspindel: | |
| Drehzahlbereich Gegenspindel | 5.000 min/-1 |
| Antriebsleistung - Gegenspindel | 40 / 28 kW |
| Max. Drehmoment | 255 / 178 Nm |
| Spindeldurchlass | 65 mm |
| Spindelnase | DIN 55026 / 6 |

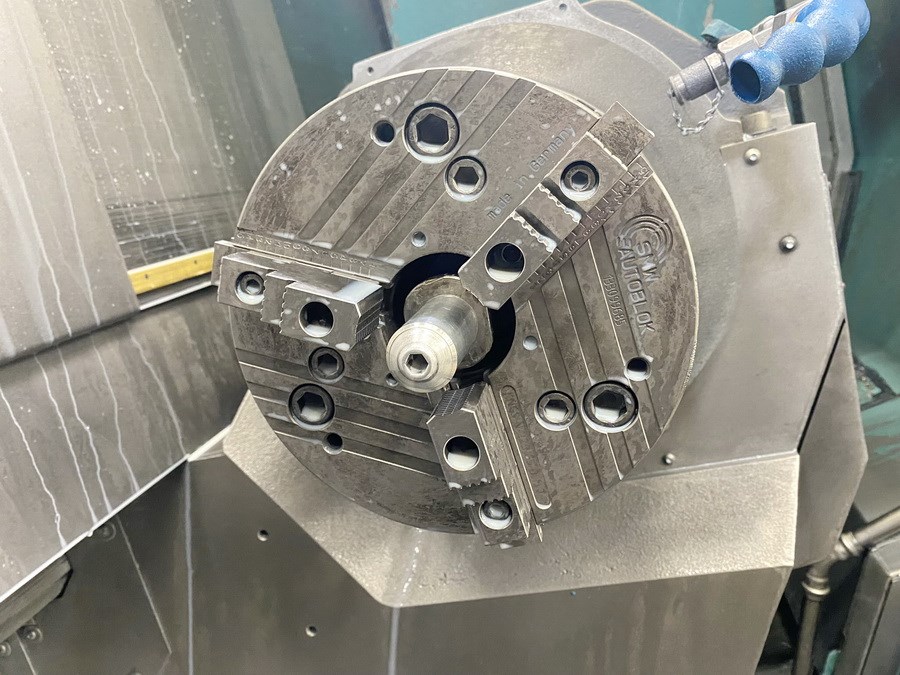

| Futterdurchmesser | ( 250 ) mm |
| Spindelhub - max. | 35 mm |
| C-Achse | 0,01 ° |

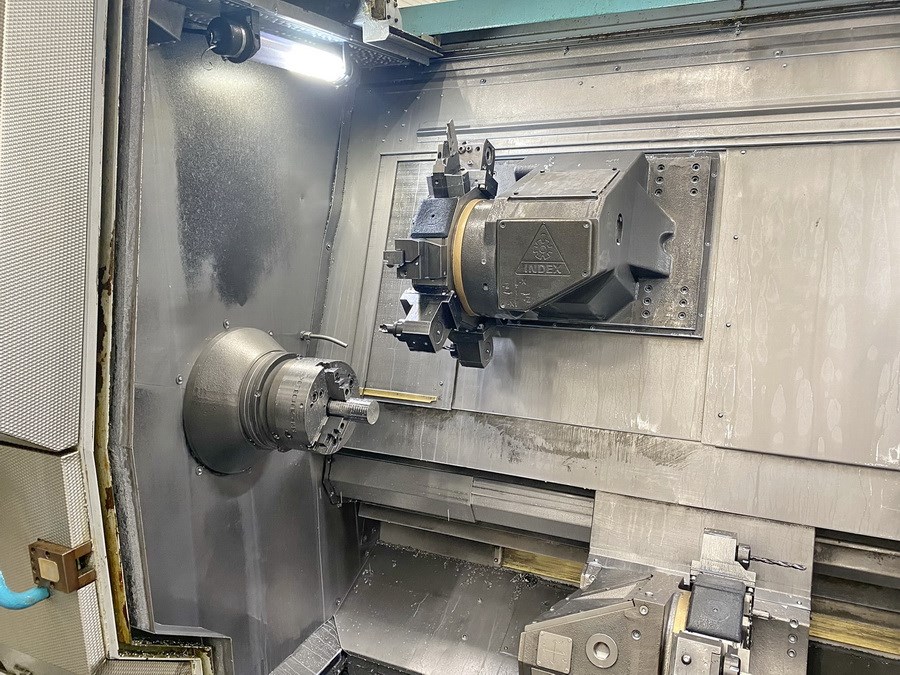

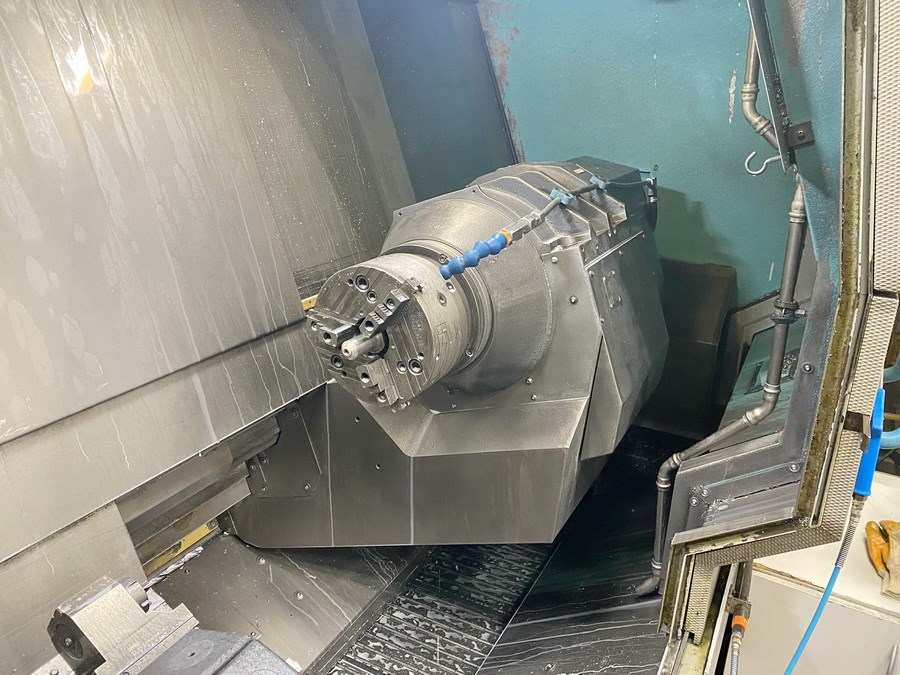

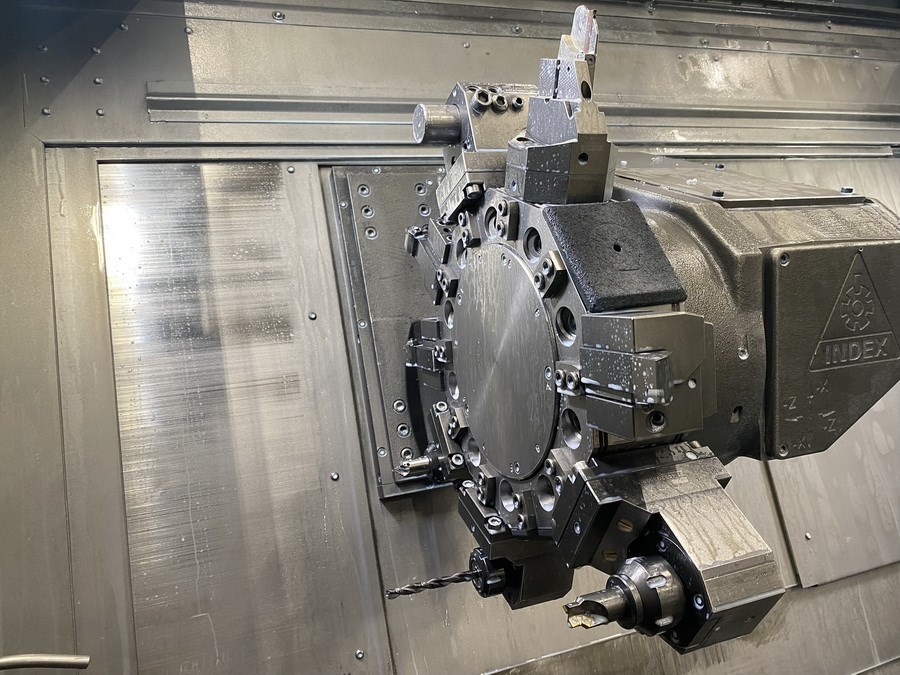

| Werkzeugrevolver: | |
| Anzahl der Werkzeugplätze | 10 pos. |
| Schaftdurchmesser | 40 mm DIN 69880 |

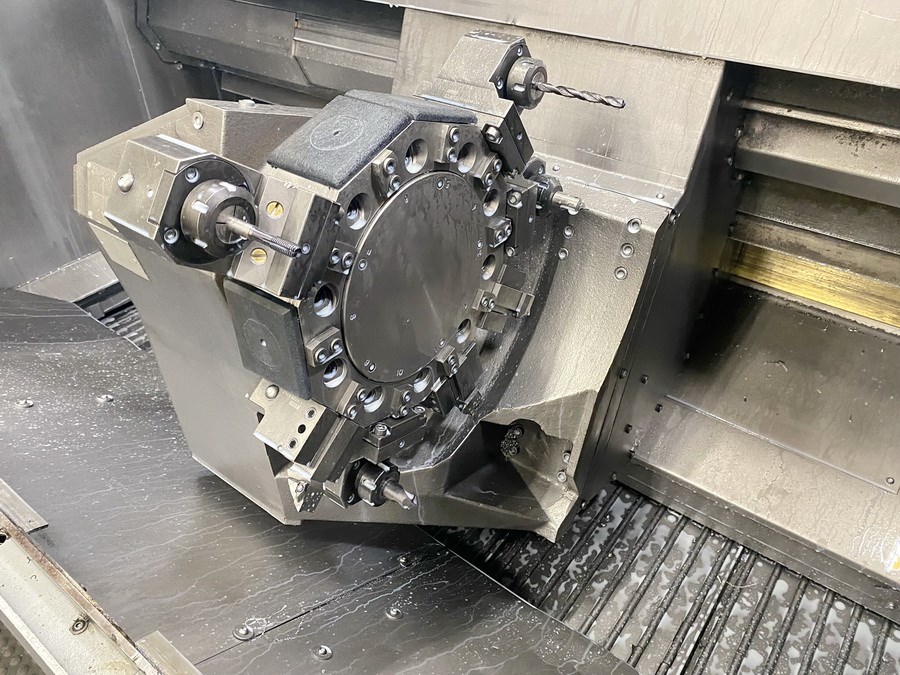

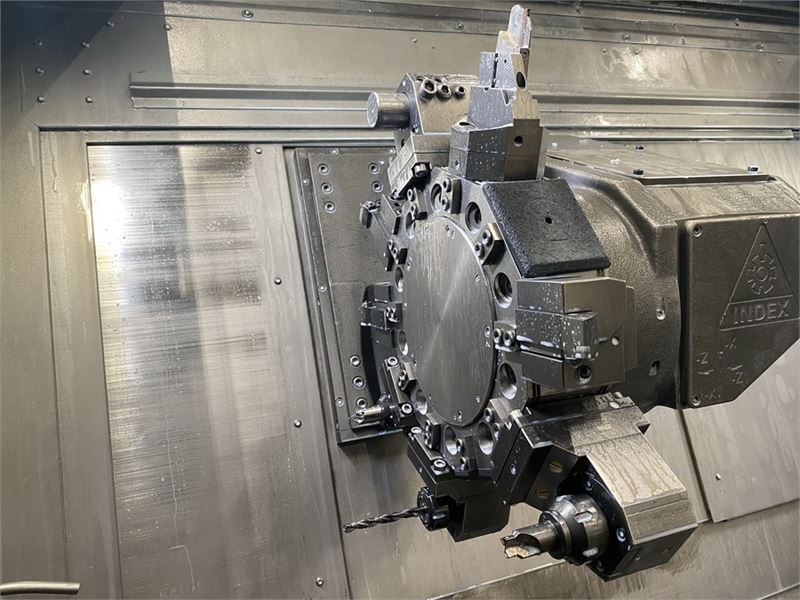

| Werkzeugrevolver 2: | |
| Anzahl der Werkzeugplätze | 10 pos. |
| Schaftdurchmesser | 40 mm DIN 69880 |
| Werkzeugantrieb: | |
| Anzahl der angetriebenen Werkzeugstationen | 2x 10 pos. |
| Drehzahlbereich - angetr. Werkzeugstationen | max. 6.000 min -1 |
| Antriebsleistung - angetr. Werkzeugstationen | 9,4 kW |
| Max. Drehmoment | 19 Nm |
| Verfahrwege: | |
| x-Achse | 1/2: 140 mm |
| z-Achse | 1/2: 1.250 mm |
| Auflösevermögen des Meßsystems | 0,0001 mm |
| Vorschübe: | |
| Eilgang ( X / Y / Z ) | 20 / - / 20 m/min |
| Vorschubkraft | X: 8 / Z: 13 kN |
| Gesamtleistungsbedarf | 67 kW |
| Maschinengewicht ca. | 6,6 t |
| Raumbedarf ca. | 9,0 x 4,0 x 3,7 m |
| Zubehör | |
| Dokumentation | |
| Kühlmitteleinrichtung | |
| Gegenspindel | |

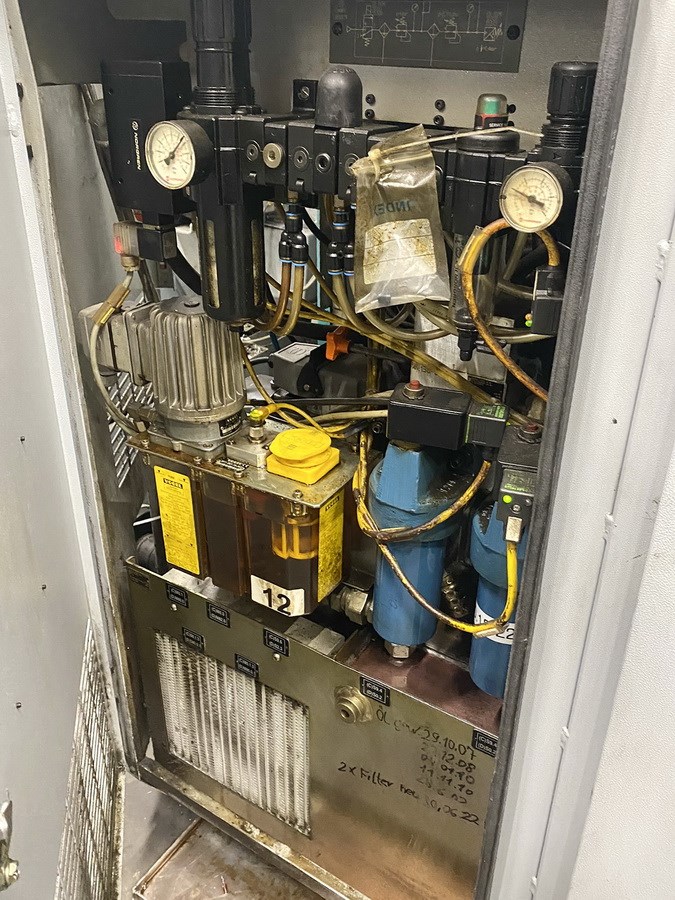

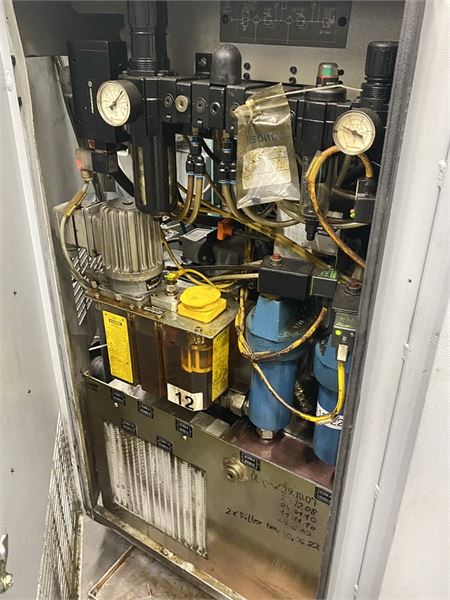

| Hydraulikeinheit | |
| C-Achse | |
| Werkzeugantrieb | |
| Interface für Stangenlader | |

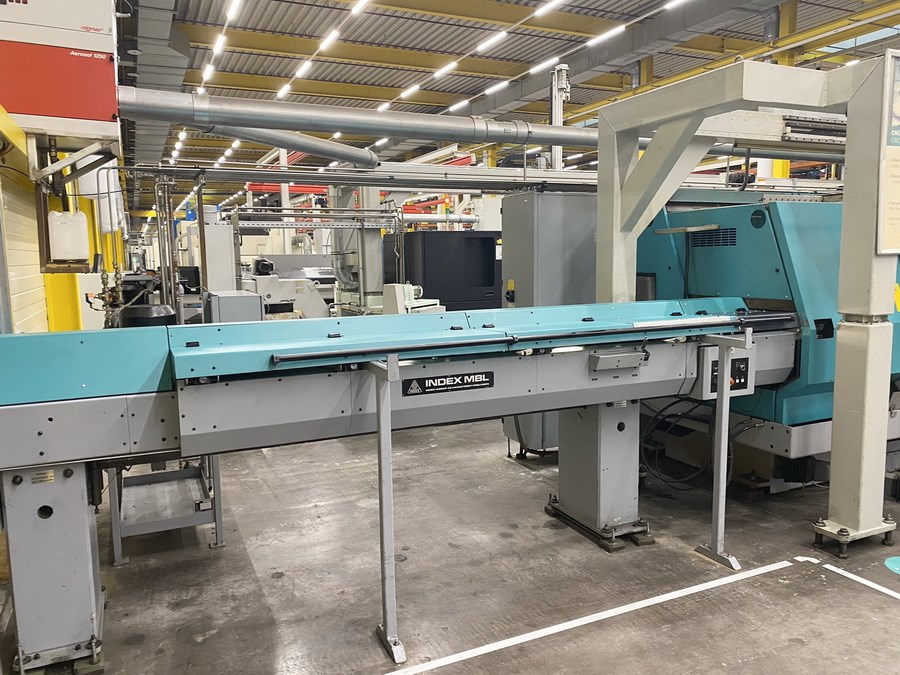

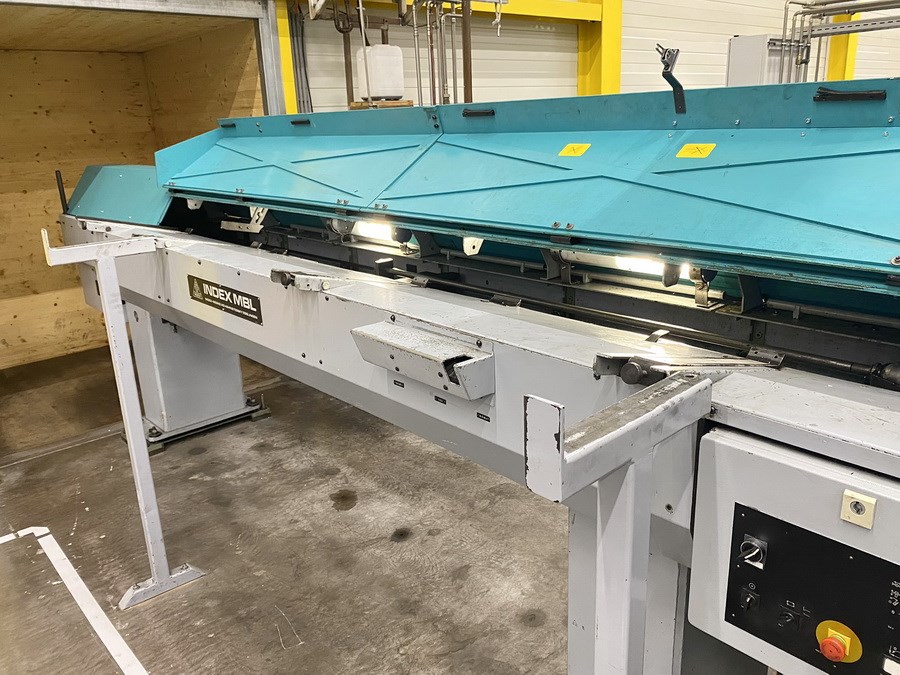

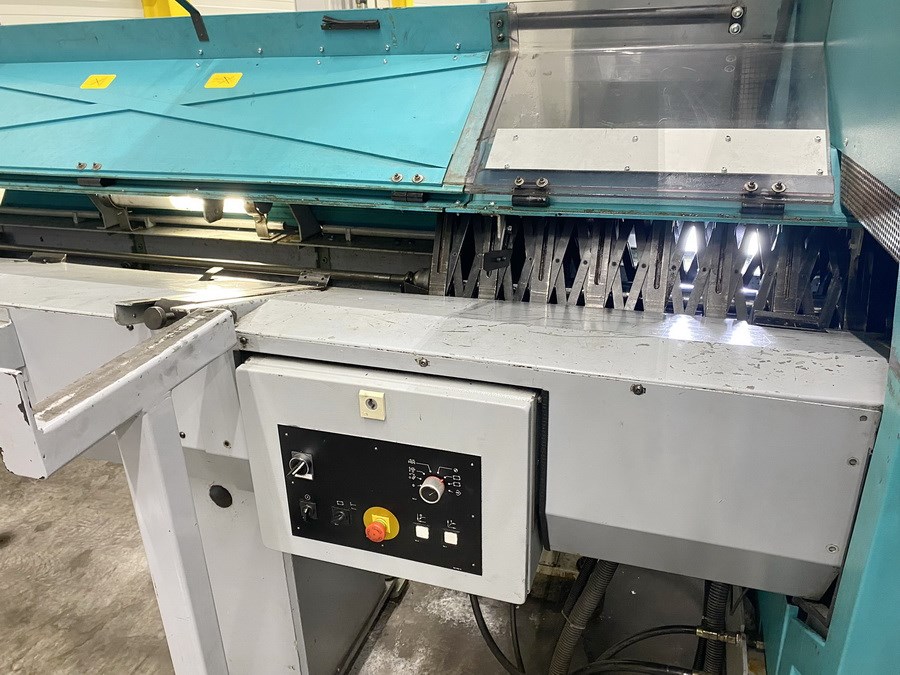

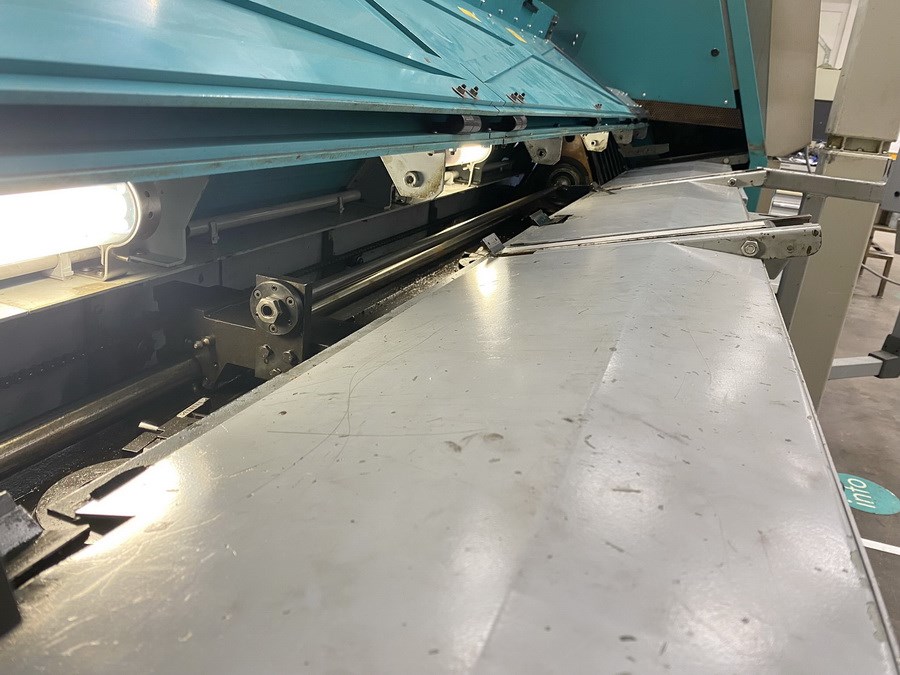

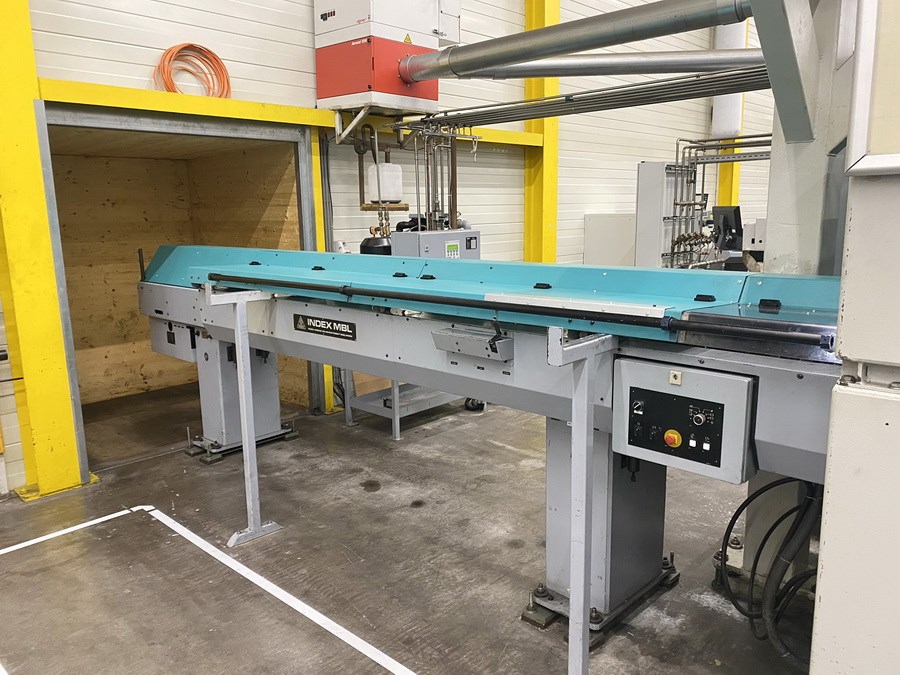

| Stangenlademagazin | MBL 65/3700 |
| Hochdruckkühlung | Interface! - max. 80bar |
| Kühlmittel durch die Spindel | Interface! |
| Hohlspanneinrichtung | 65mm |
| Rotationssichtscheibe | |
| Automatiktür | |
| Werkzeugbruchkontrolle | |
| Gewindeschneideinrichtung | |

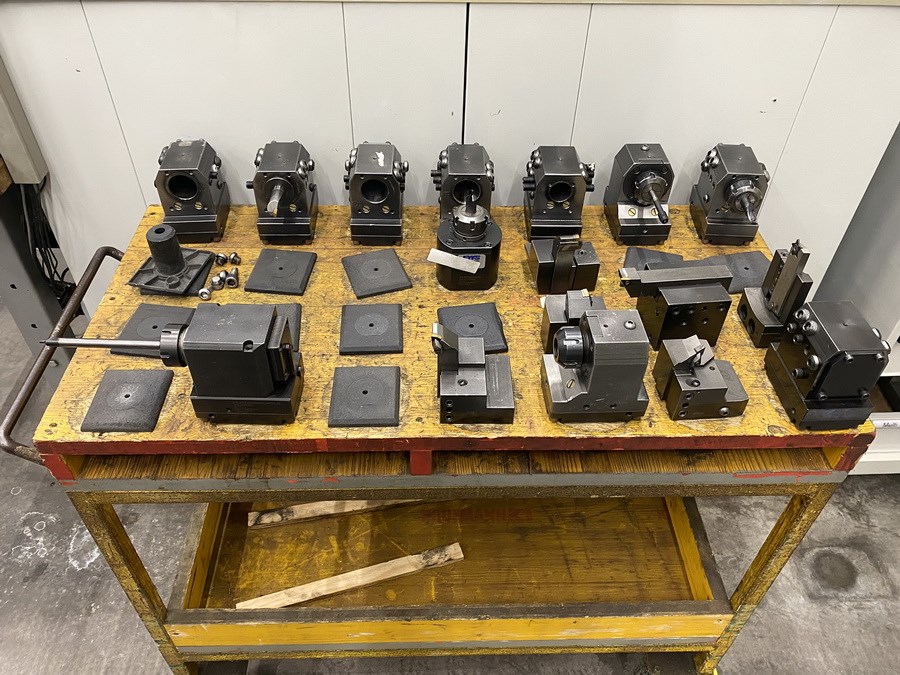

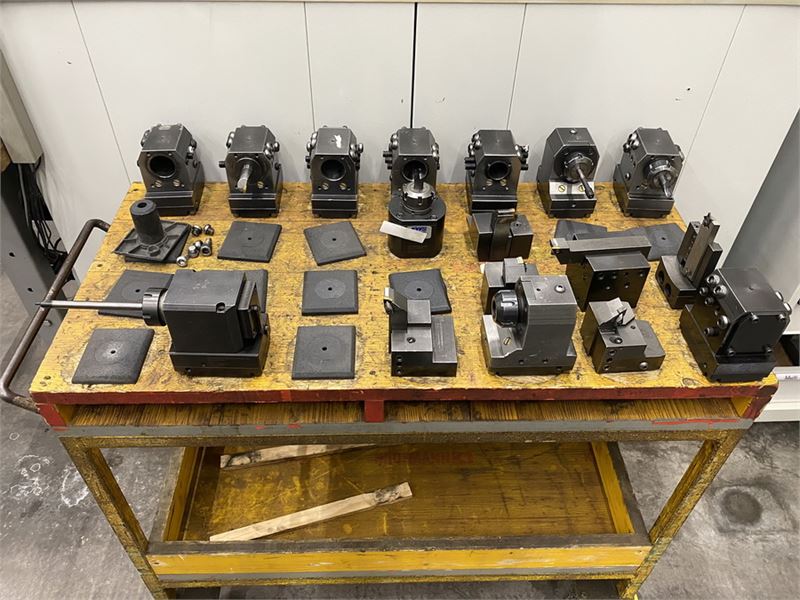

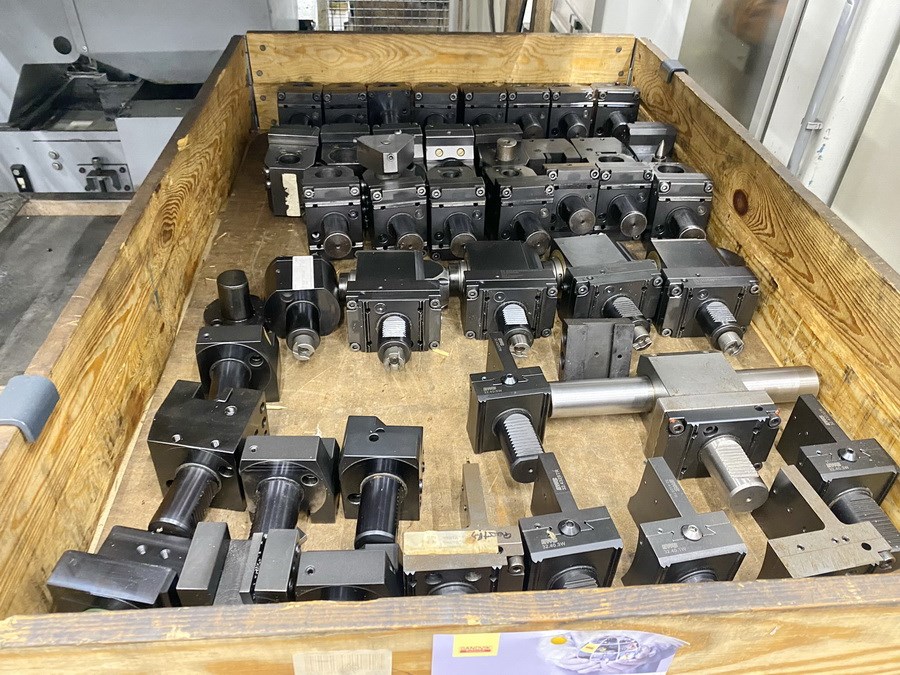

| div. Werkzeughalter | |
| angetriebene Werkzeughalter | |

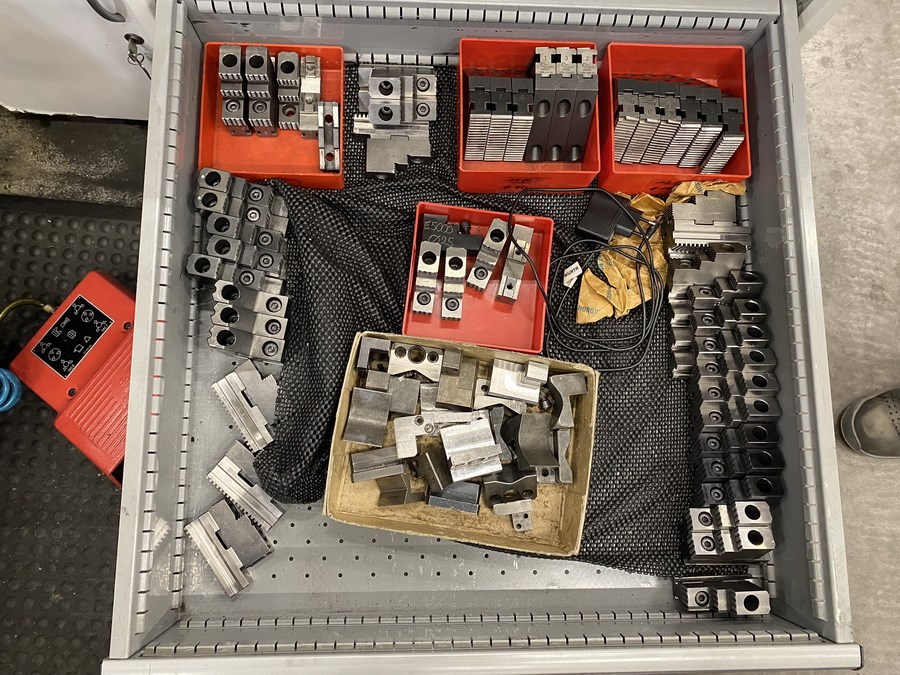

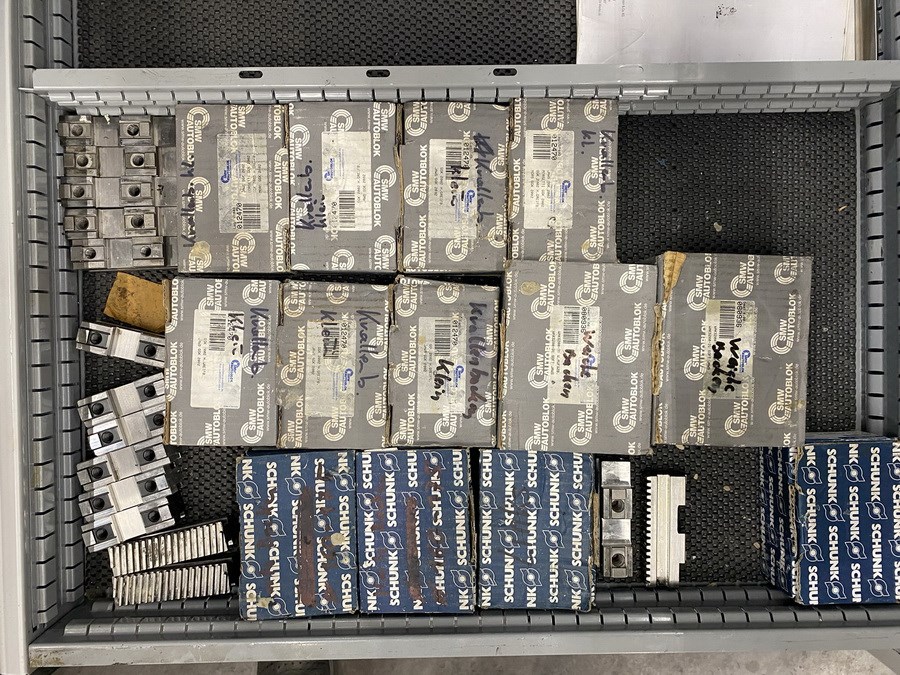

| Spannbacken | |

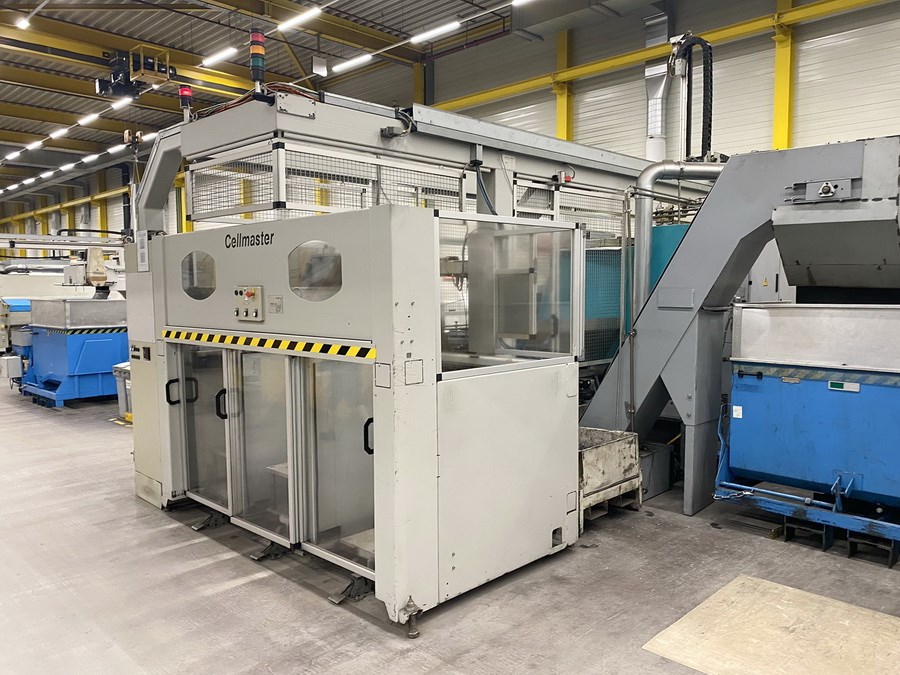

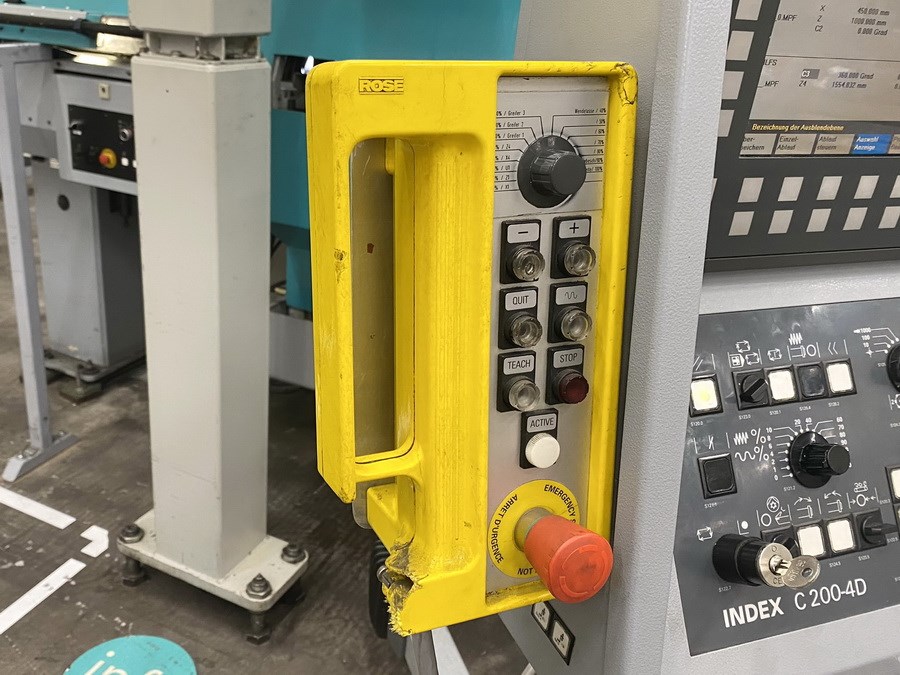

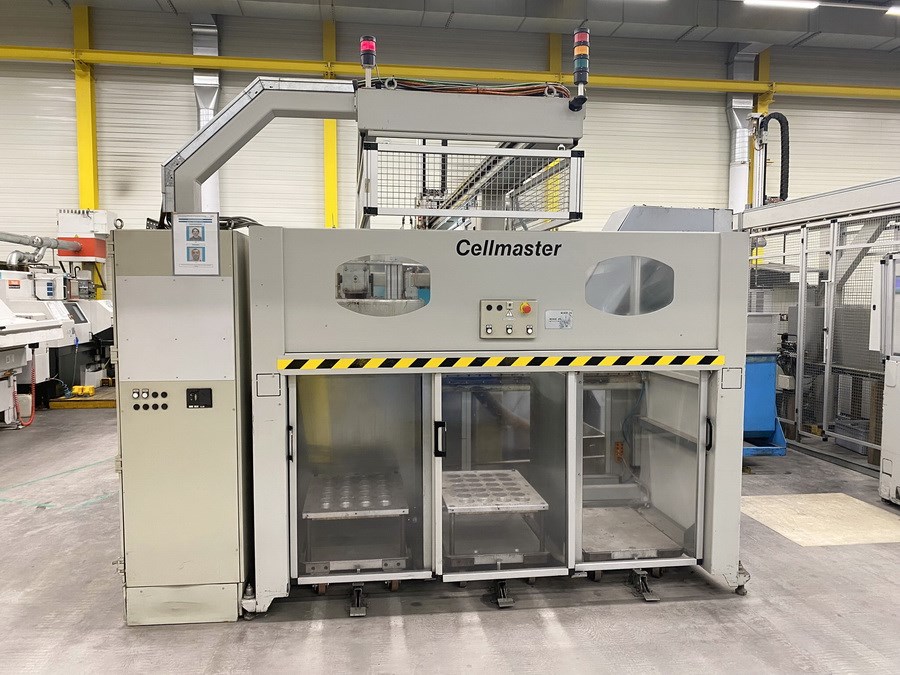

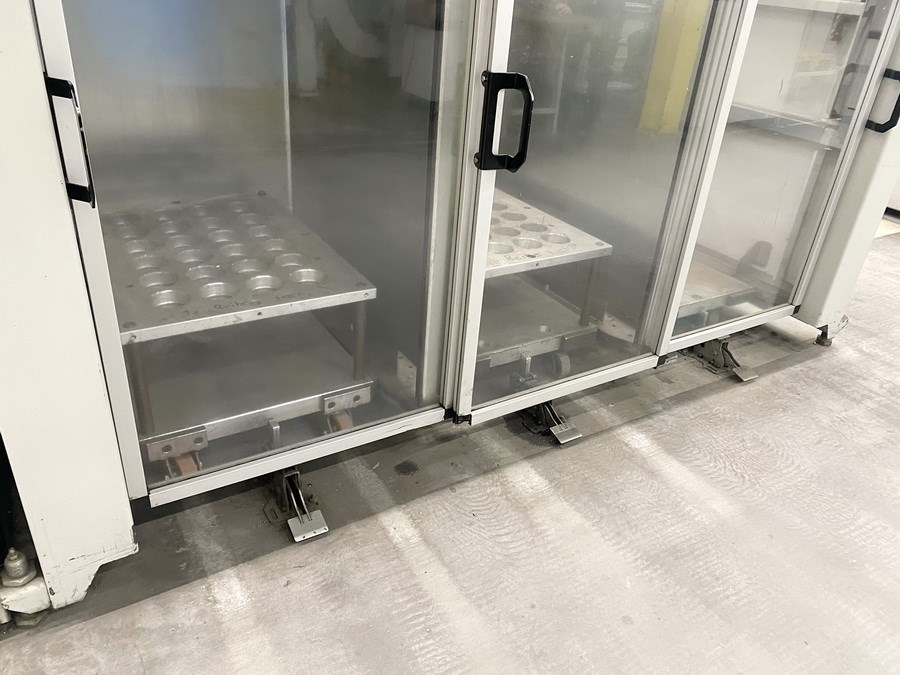

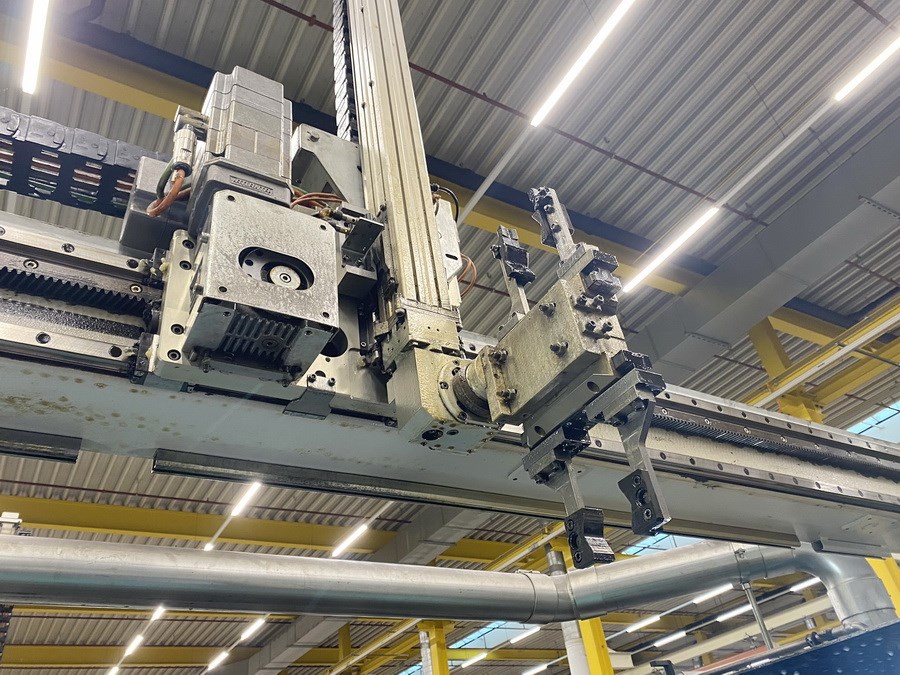

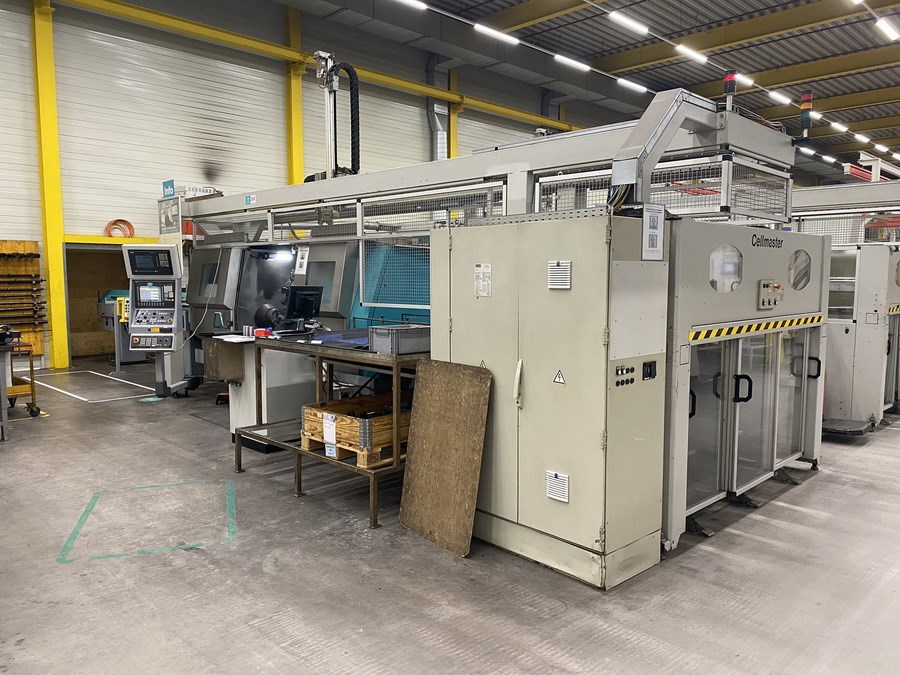

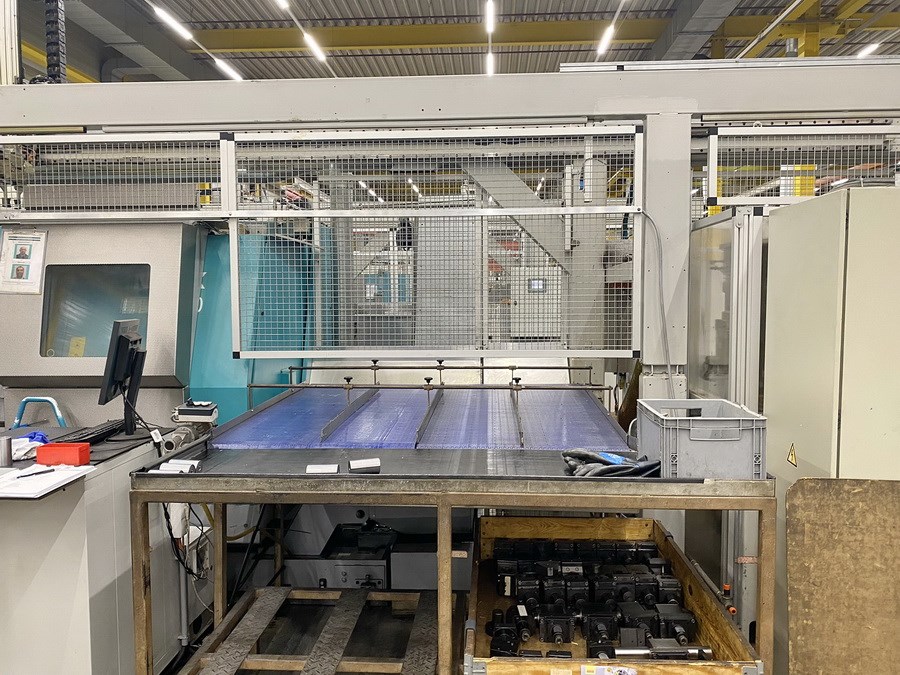

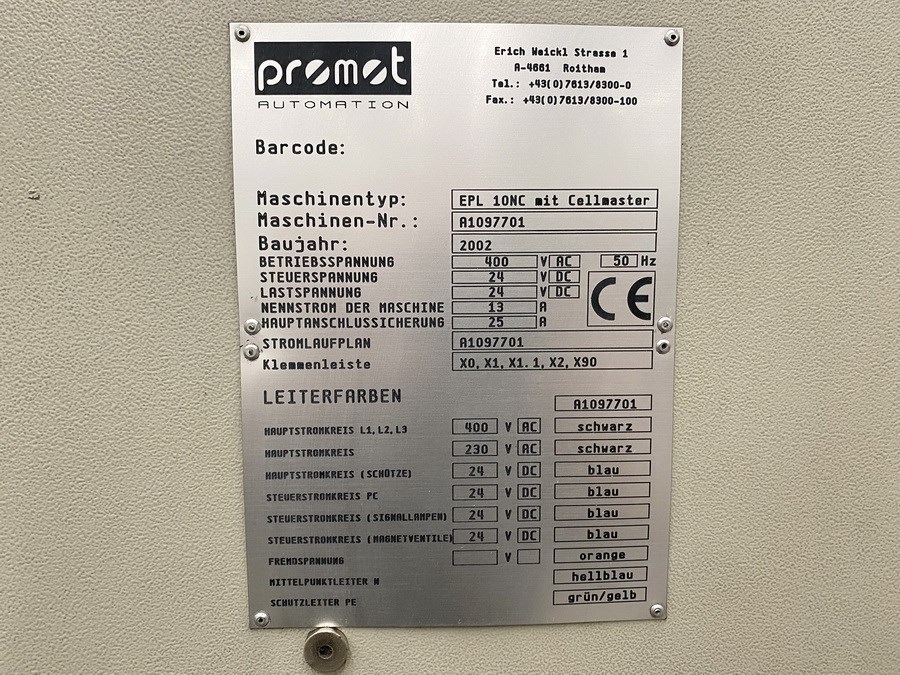

| Portallader | PROMOT 10NC / CellMaster |
| Irrtum in den technischen Daten vorbehalten. | |
