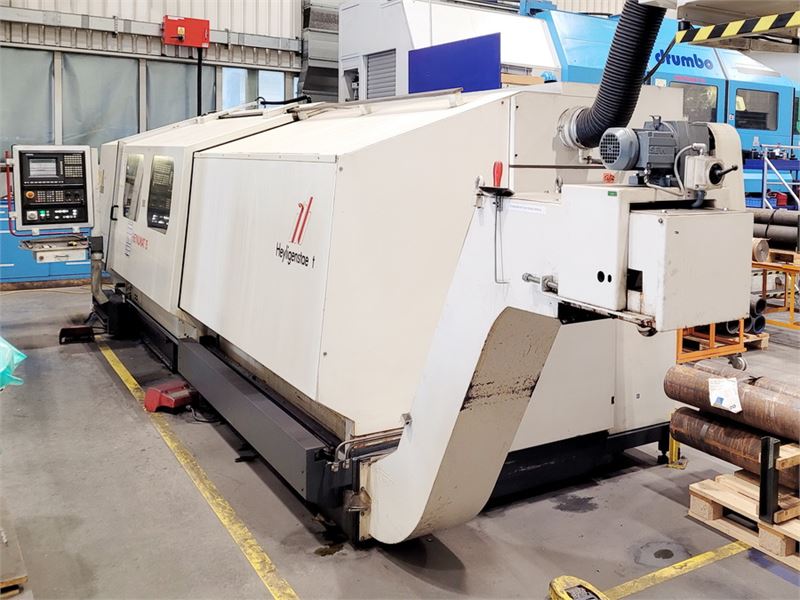

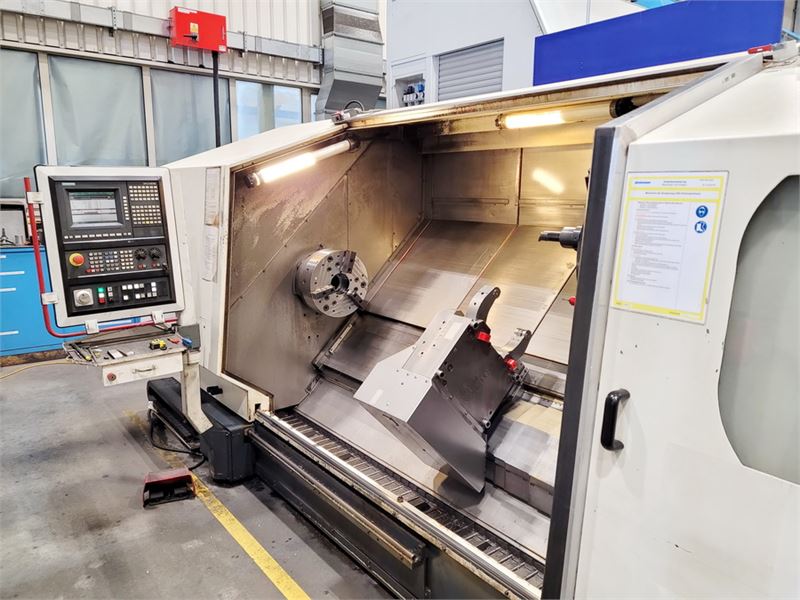

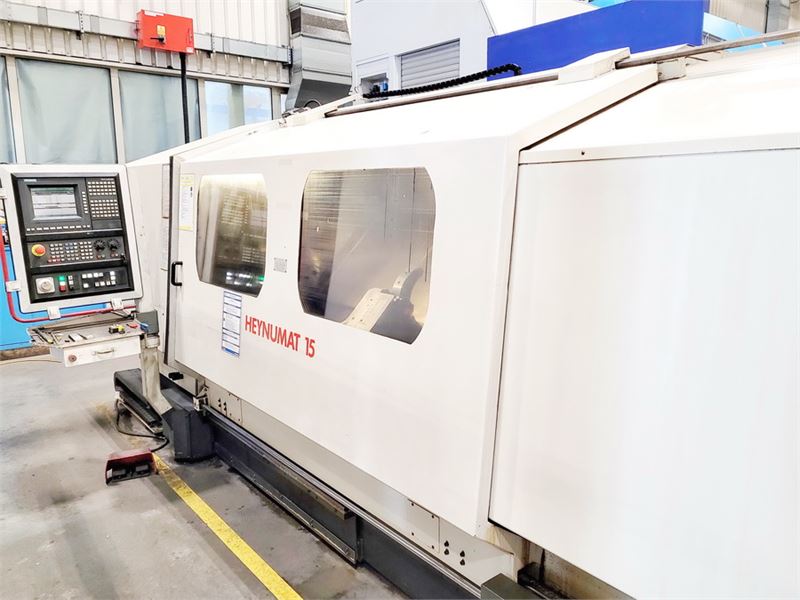

HEYLIGENSTAEDT - Heynumat 15 UK - 2200
CNC - Drehmaschinen
CNC - Dreh- und Fräszentren
Beschreibung
| HEYLIGENSTAEDT - Heynumat 15 UK - 2200 | |
| Angebotsdetails | |
| Lagernummer | 1039-8995 |
| Maschinenart | CNC Dreh- und Fräszentrum |
| Hersteller | HEYLIGENSTAEDT |
| Type | Heynumat 15 UK - 2200 |
| Baujahr | 1998 |

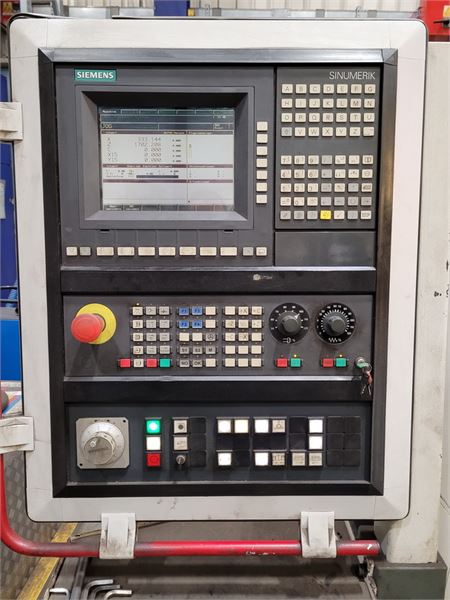

| Steuerung | Sinumerik 840C Siemens |
| Lagerort | Schweiz |
| Ursprungsland | Deutschland |
| Lieferzeit | sofort |
| Frachtbasis | ab Standort |
| Zusatzinformationen | CNC-Dreh- und Fräszentrum HEYLIGENSTAEDT - Heynumat 15 UK / 2200 |
| Technische Details | |
| Drehdurchmesser | max. 490 mm |
| Drehlänge | max. 2.200 mm |
| Steuerung | Sinumerik 840C Siemens |
| Standard-Drehdurchmesser | 400 mm |
| Umlaufdurchmesser über Bettschlitten | 670 mm |
| Umlaufdurchmesser über Planschlitten | 490 mm |
| Spitzenweite | 2.200 mm |
| Hauptspindel: | |
| Drehzahlbereich - Hauptspindel | 6,3 - max. 3.550 min/-1 |
| Anzahl der Drehzahlbereiche | 2 |
| Getriebestufe 1 | 6,3 - 1.100 min/-1 |
| Getriebestufe 2 | 25 - 3.550 min/-1 |
| Antriebsleistung - Hauptspindel | 46 / 40 kW |
| Max. Drehmoment | 1.280 / 1.730 Nm |
| Spindelaufnahme | Gr. 11 DIN 55026 |

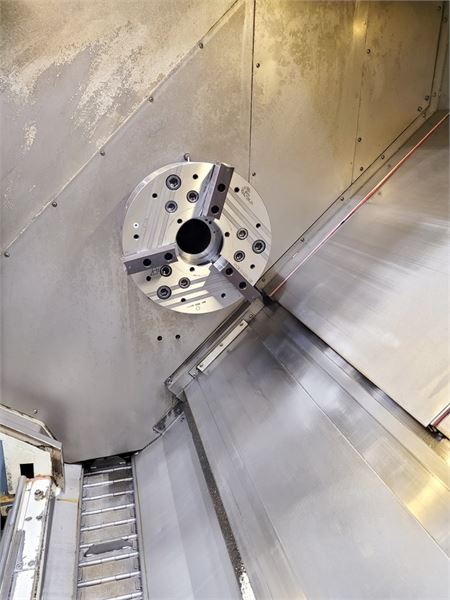

| Futterdurchmesser | 400 mm |
| Stangendurchgang im Futter | 128 mm |
| Spindeldurchmesser im vord. Lager | 160 mm |
| max. nutzbarer Stangendurchmesser | ( ca. 125 ) mm |
| C-Achse | 360 x 1,0 ° |
| Verfahrwege: | |
| x-Achse | 2.318 mm |
| z-Achse | 350 mm |
| C-Achse | 360 ° |

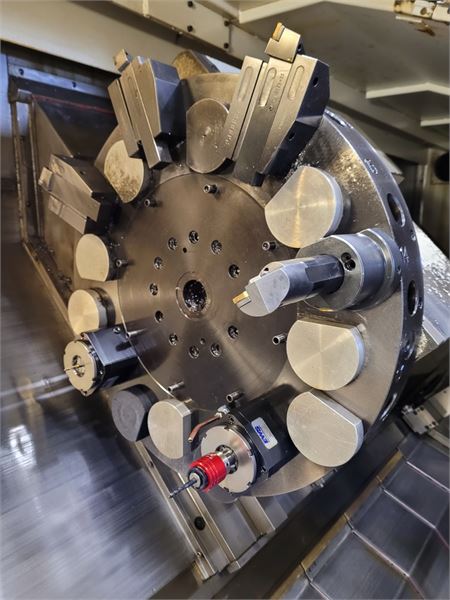

| Werkzeugrevolver: | |
| Anzahl der Werkzeugplätze | 16 pos. |
| angetriebene Stationen | 8 pos |
| Werkzeugaufnahme | VDI 50 DIN 69880 |

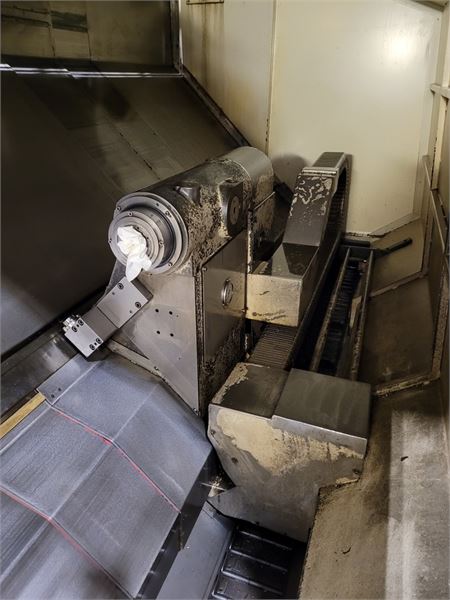

| Reitstock: | |
| Reitstockverfahrweg | 2.506 mm |
| Pinolenhub | 140 mm |
| Pinolendurchmesser | 125 mm |
| Reitstockaufnahme | MK 5 |
| Spannkraft | max. 16 kN |
| Vorschübe: | |
| Eilgang | 15 m/min |
| Vorschubgeschwindigkeit | max. 5.000 mm/min |
| Gesamtleistungsbedarf | 100 kVA |
| Maschinengewicht ca. | 13,5 t |
| Raumbedarf ca. | 10,0 x 3,5 x 2,5 m |
| Zubehör | |
| Dokumentation | |
| Kühlmitteleinrichtung | |

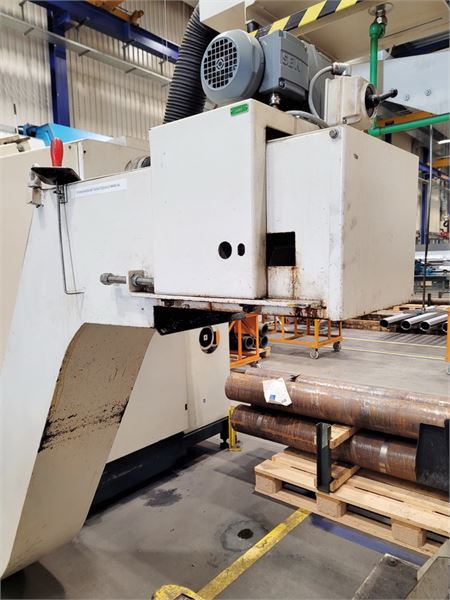

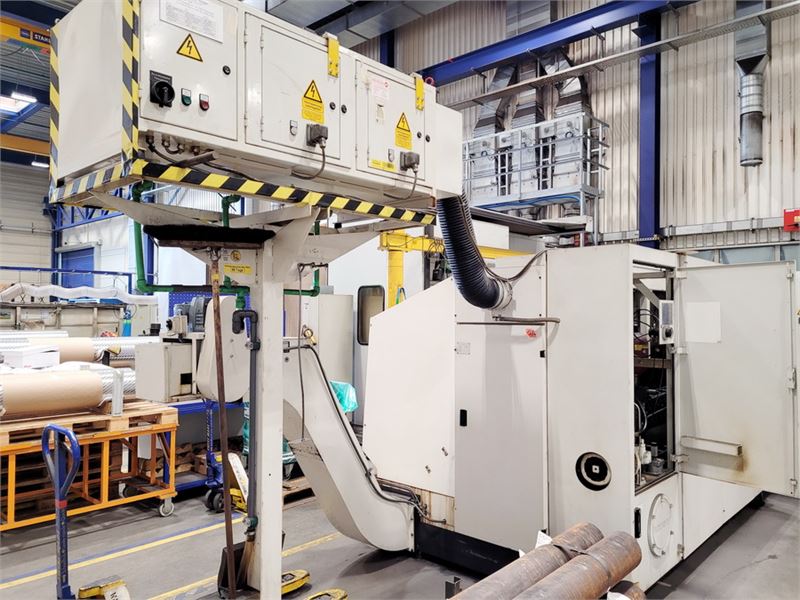

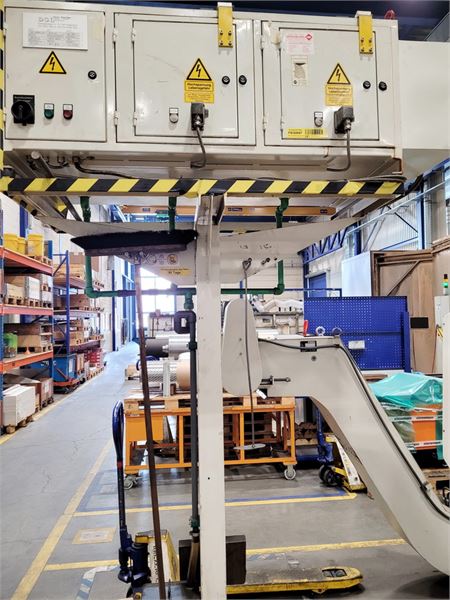

| Späneförderer | |
| Absauganlage | |
| Reitstock | |

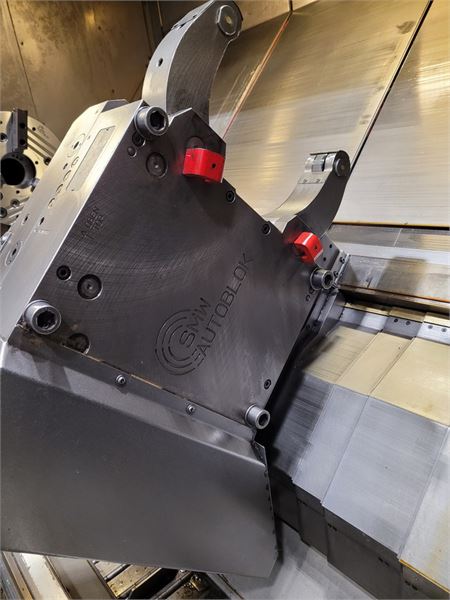

| Lünette | SMW / 240mm |
| Werkzeugantrieb | |
| C-Achse | 360 x 1,0° |

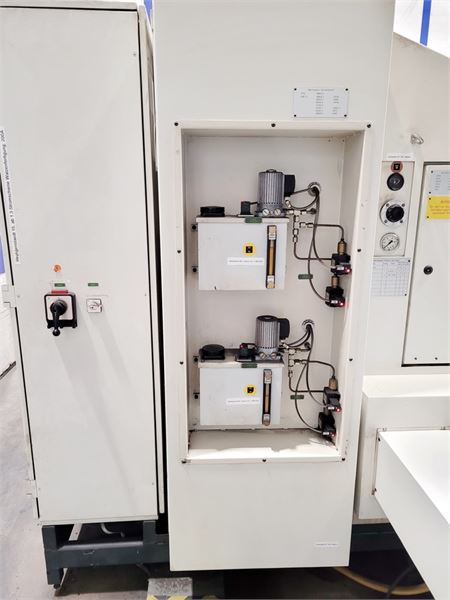

| Hydraulikeinheit | |

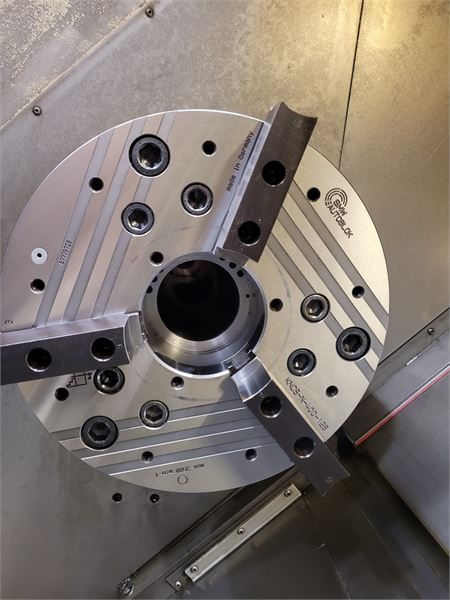

| Dreibackenfutter | SMW - KNCS-N 400-128 |
| div. Werkzeughalter | |
| angetriebene Werkzeughalter | 8x X |
| Werkzeugrevolver | |
| Hohlspanneinrichtung | |
| div. Spannbacken | |
| Irrtum in den technischen Daten vorbehalten. | |
