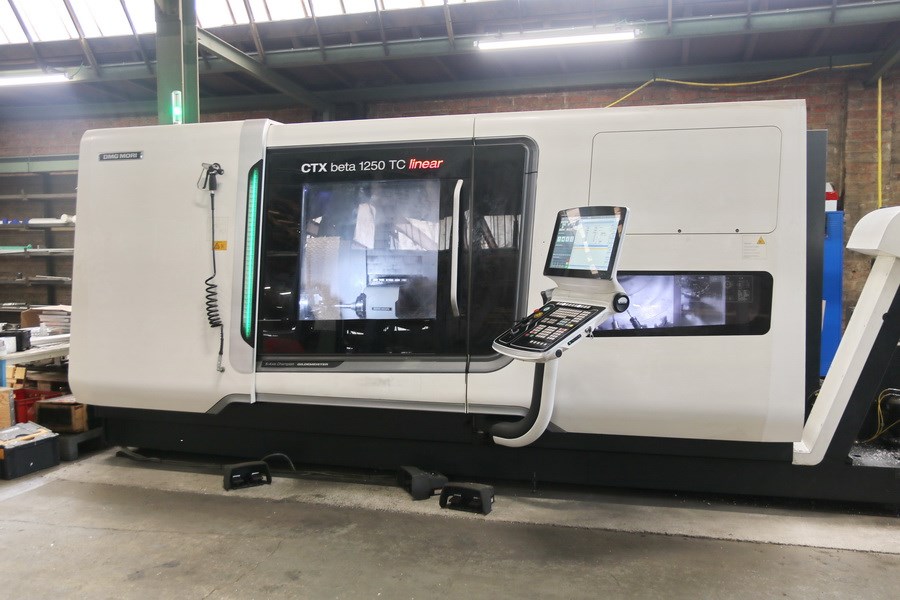

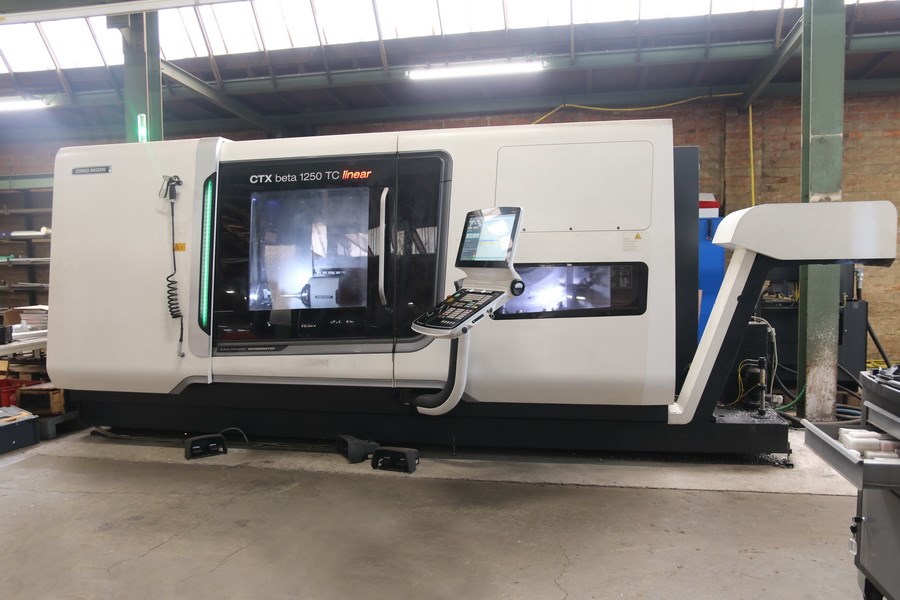

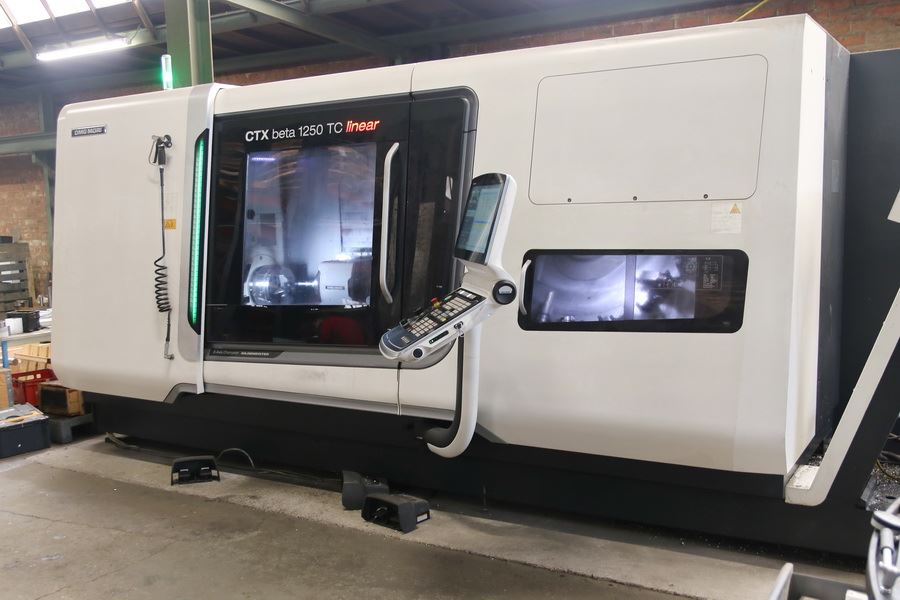

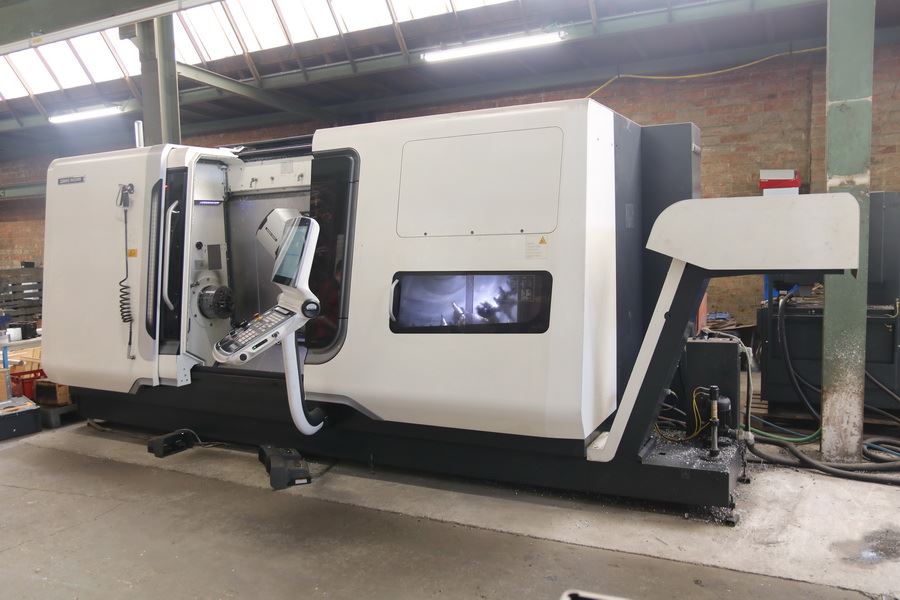

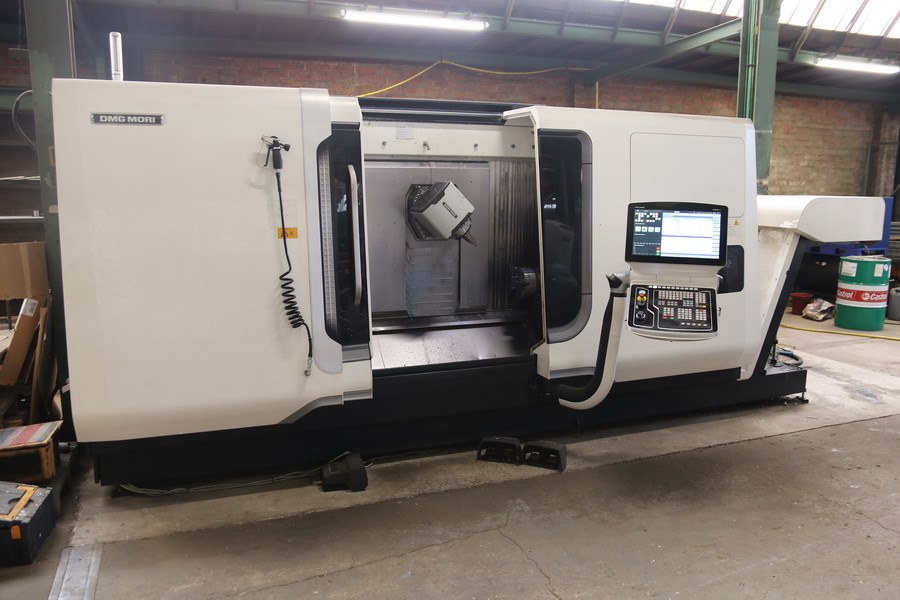

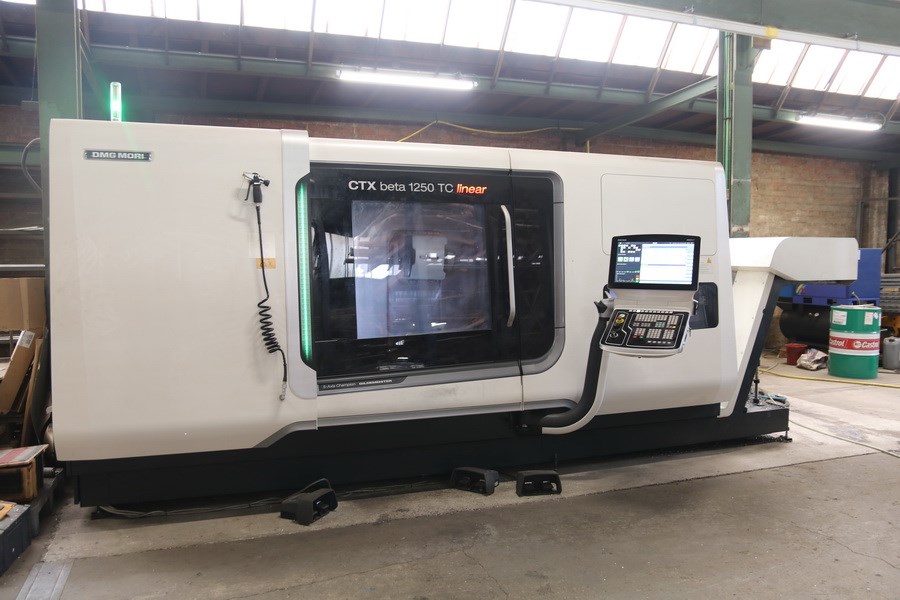

DMG MORI - CTX beta 1250 TC linear (2nd Generation)
CNC - Drehmaschinen
CNC - Dreh- und Fräszentren
| Verkäufer CNC-Shop |
|
| View More Listings | |
Beschreibung
| DMG MORI - CTX beta 1250 TC linear (2nd Generation) | |
| Angebotsdetails | |
| Lagernummer | 1039-8990 |
| Maschinenart | CNC Dreh- und Fräszentrum |
| Hersteller | DMG MORI |
| Type | CTX beta 1250 TC linear (2nd Generation) |
| Baujahr | 2019 |

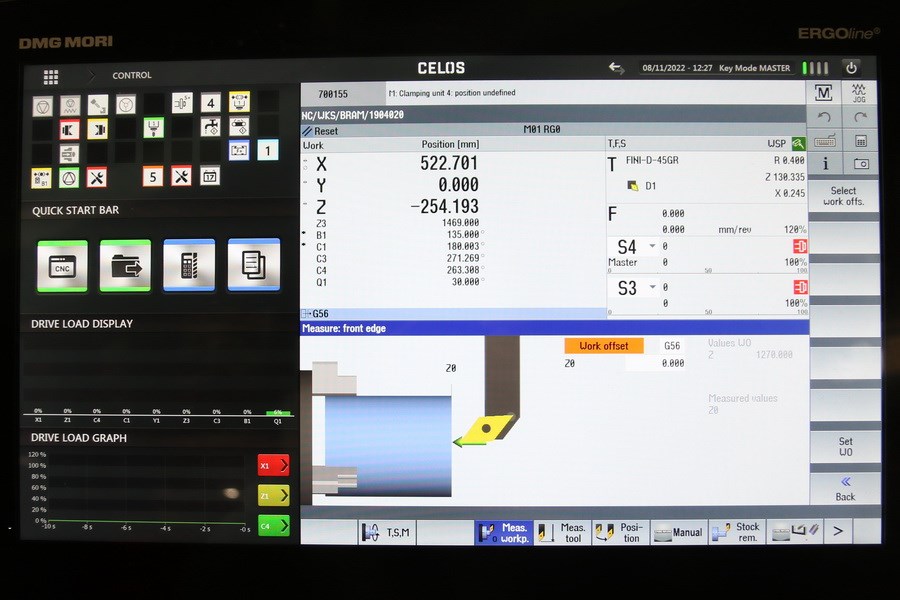

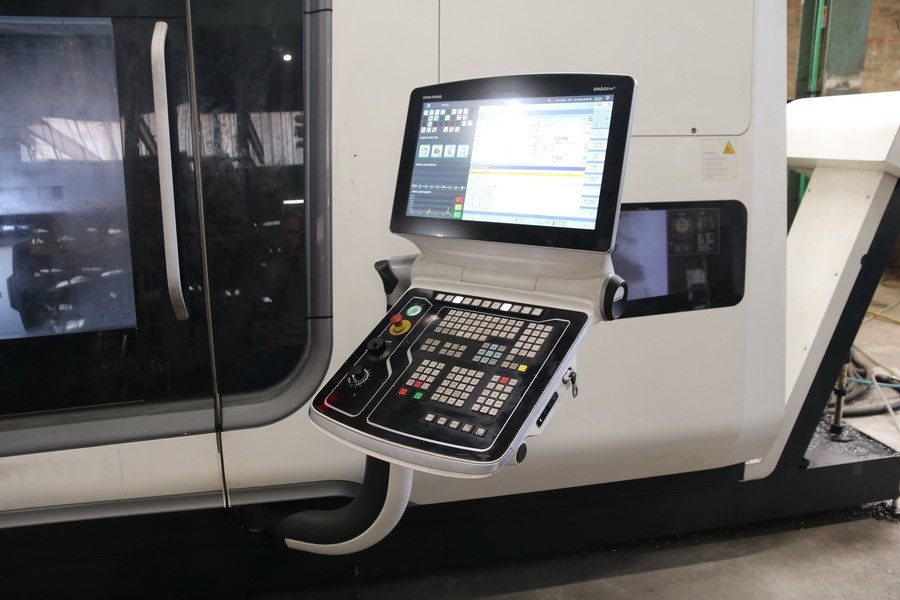

| Steuerung | 840D sl CELOS Siemens |
| Lagerort | Belgien |
| Ursprungsland | Deutschland |
| Lieferzeit | nach Absprache |
| Frachtbasis | ab Standort |

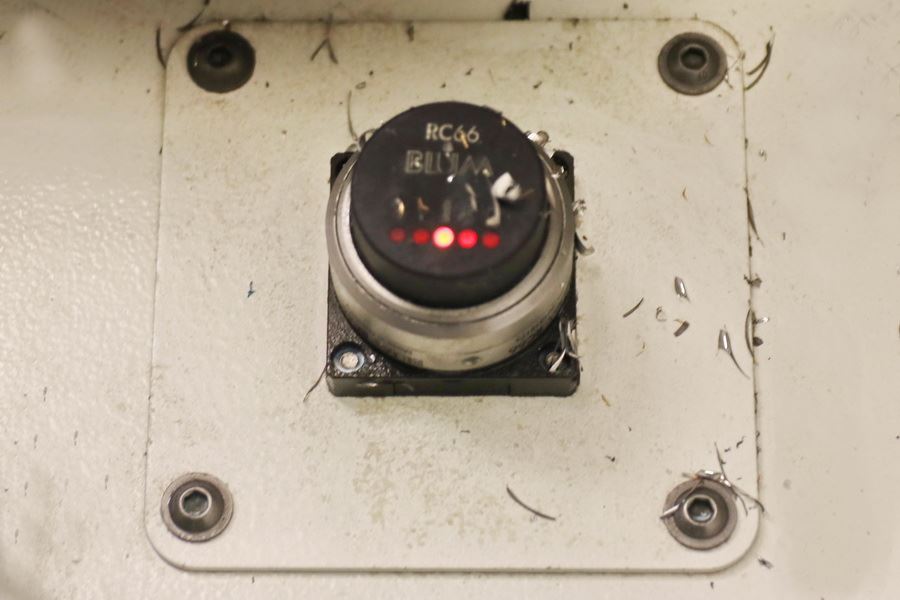

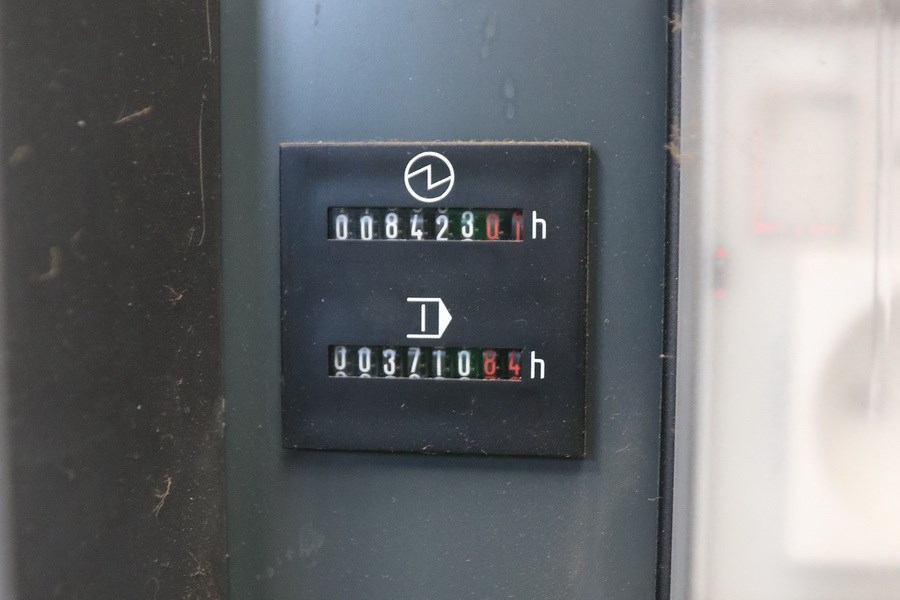

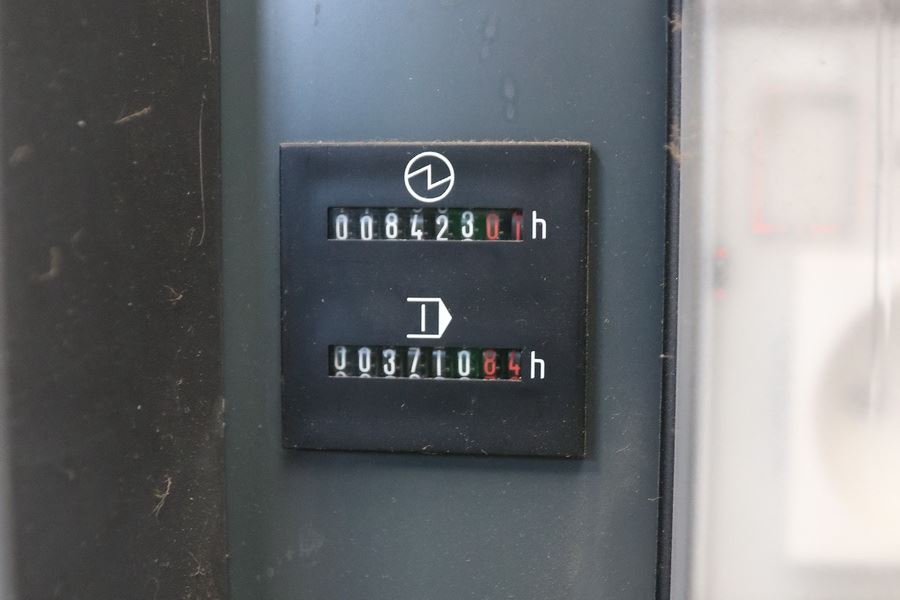

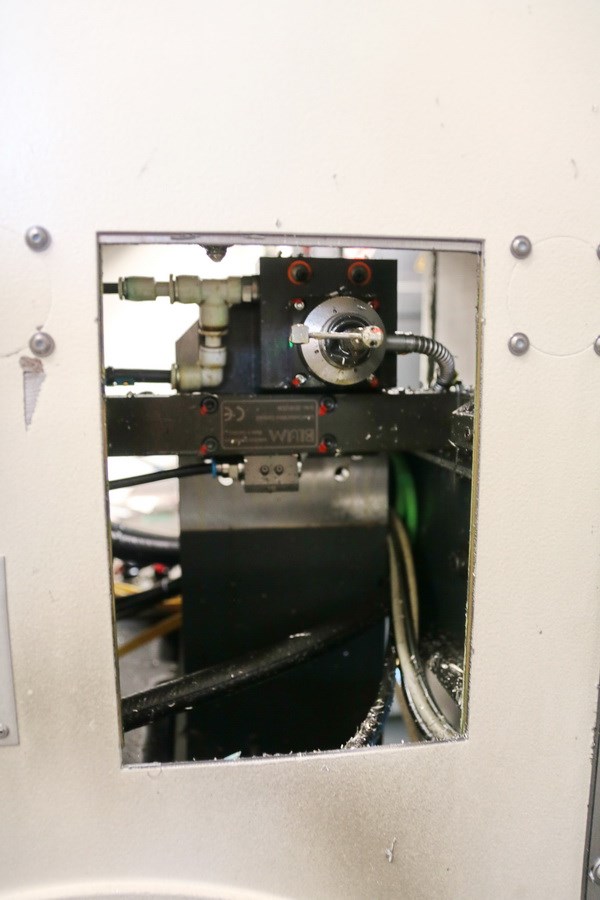

| Zusatzinformationen | CNC - Dreh- und Fräszentrum DMG MORI - CTX beta 1250 TC linear (2nd Generation) - 5-Achsen-Simultanbearbeitung - Haupt- und Gegespindel (ISM 76 / ISM 52) - Frässpindel - Betriebsstunden: Strom-Ein: ca. 8.423h / Spindellauf: ca. 3.710h - inkl. Stangenbearbeitungspaket bestehend aus: - Werkstückentnahmevorrichtung mit Förderband, Transport nach links, für Teile bis 75 x 200mm, max.Werkstückgewicht 6kg. - Hydraulische Hohlspanneinrichtung, Zugkraft 72 KN - Signallampe, 4-Farben - Anschluss für Stangenlademagazin - inkl. Werkzeugmesseinrichtung BLUM bestehend aus: - Lasermesseinrichtung - Messtaster - intelligente Messzyklen |
| Technische Details | |
| Drehdurchmesser | max. 500 mm |
| Drehlänge | 1.200 mm |

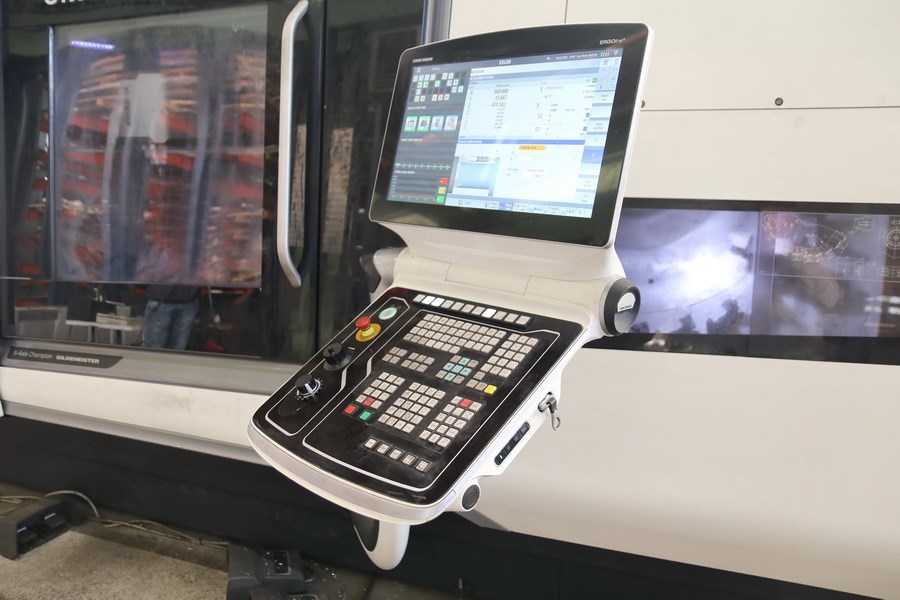

| Steuerung | 840D sl CELOS Siemens |
| Umlaufdurchmesser | 500 mm |
| Abstand zwischen den Spitzen | 1.470 mm |
| Standard-Drehdurchmesser | 390 mm |
| Hauptspindel: | |
| Drehzahlbereich - Hauptspindel | max. 5.000 min/-1 |
| Antriebsleistung - Hauptspindel | 25 / 34 kW |
| Max. Drehmoment | 380 / 280 Nm |
| Spindelkopf | 170h5 |
| Spindellagerdurchmesser | 130 mm |
| Spindelbohrung | 87 mm |
| Stangendurchmesser | 75 mm |
| nutzbarer Stangendurchmesser | 75 mm |
| C-Achse | 0,001 ° |
| Futterdurchmesser | 260 mm |

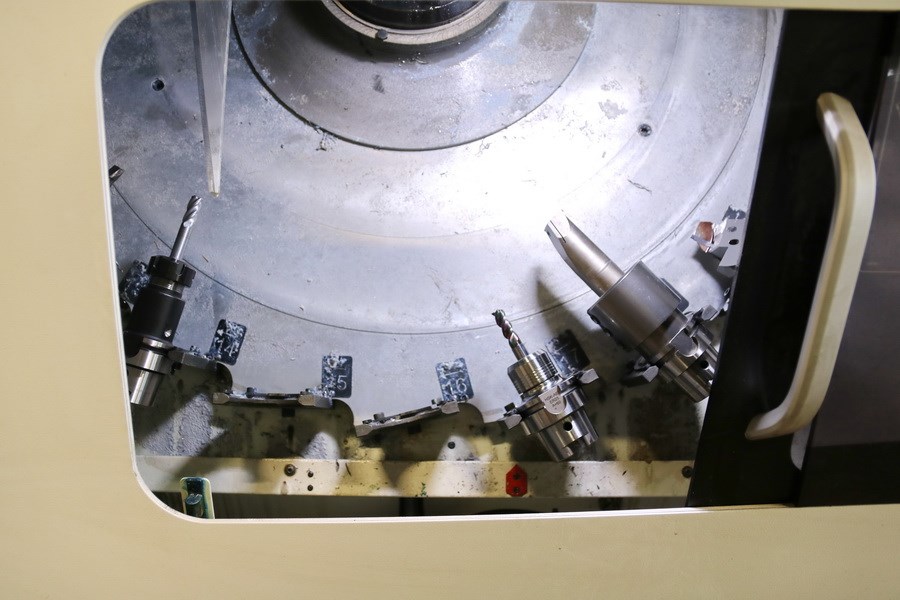

| Werkzeugmagazin: | |
| Anzahl der Werkzeugplätze | 24 pos. |
| max. Werkzeugdurchmesser | 50 mm |
| max. Werkzeugdurch. bei freier Nachbarbox. | 80 mm |
| max. Werkzeuggewicht | 7,0 kg |
| max. Werkzeuglänge | 300 mm |

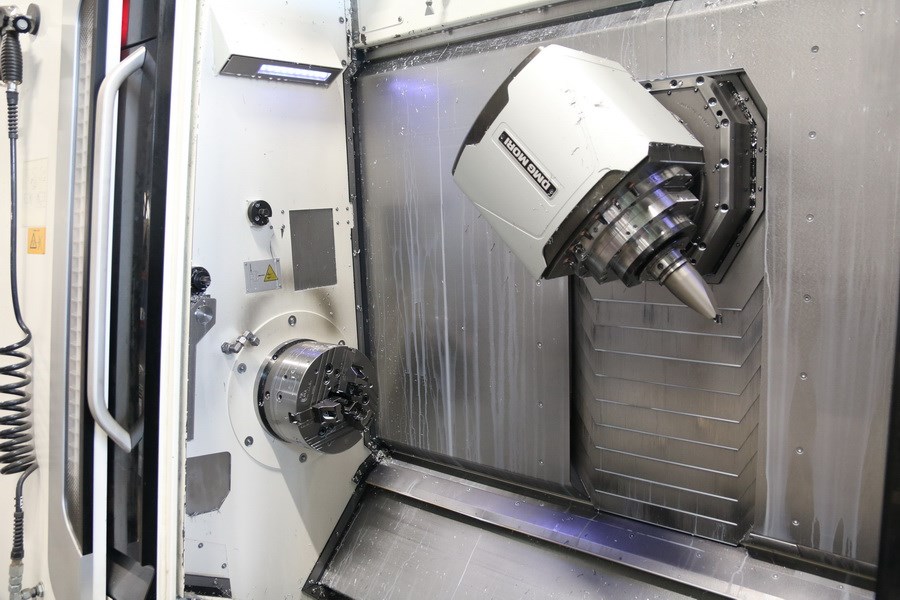

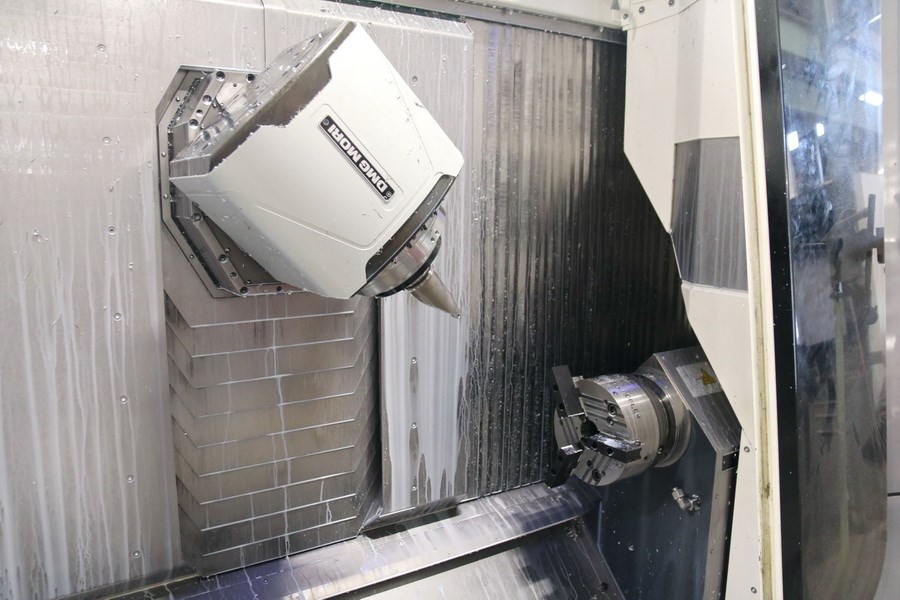

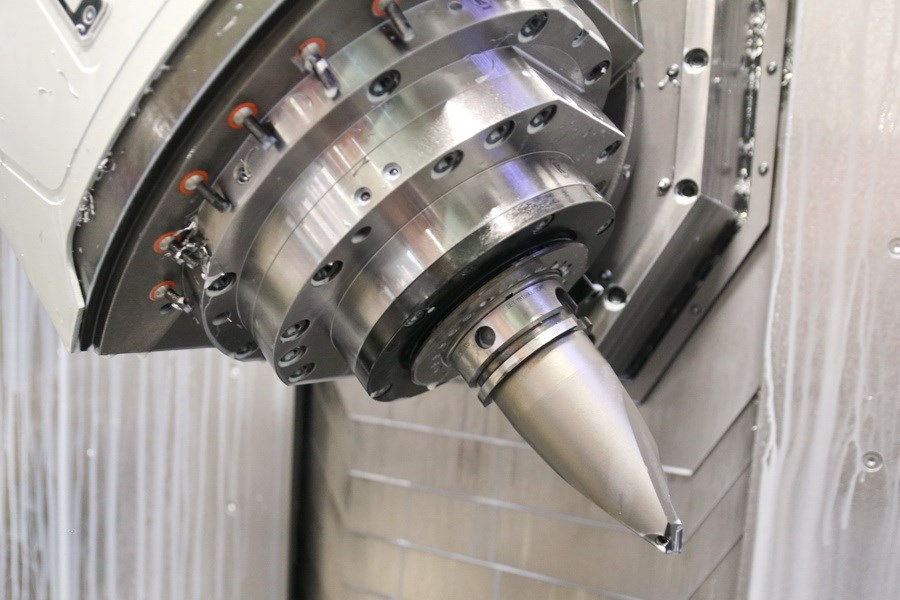

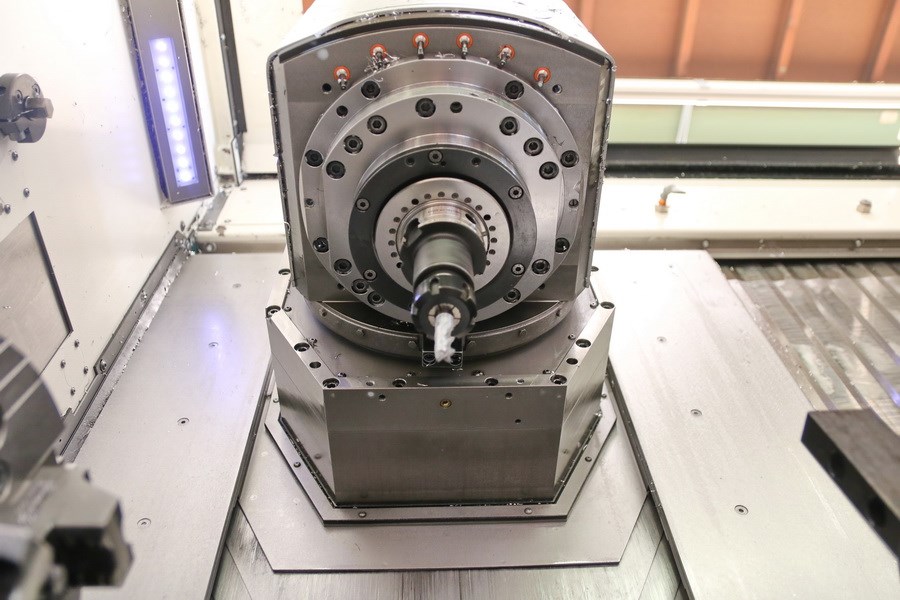

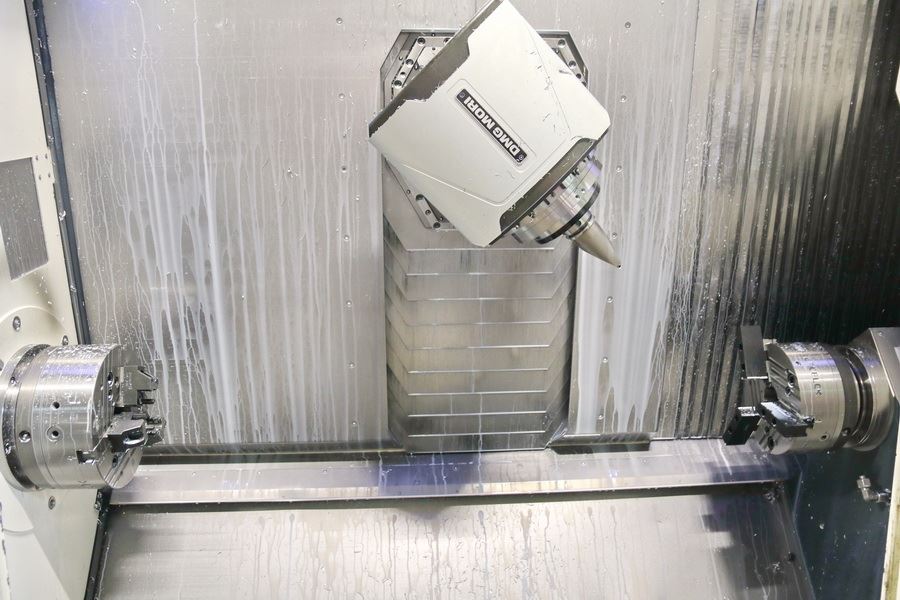

| Frässpindel: | |
| Drehzahlbereich Frässpindel | max. 12.000 min/-1 |
| Antriebsleistung - Frässpindel | 19 / 22 kW |
| Max. Drehmoment | 120 Nm |
| Werkzeugaufnahme | HSK 63A |
| B-Achse | +/- 120 ° |
| Verfahrwege: | |
| x-Achse | 490 (-10) mm |
| z-Achse | 1.300 mm |
| y-Achse | +/- 125 mm |

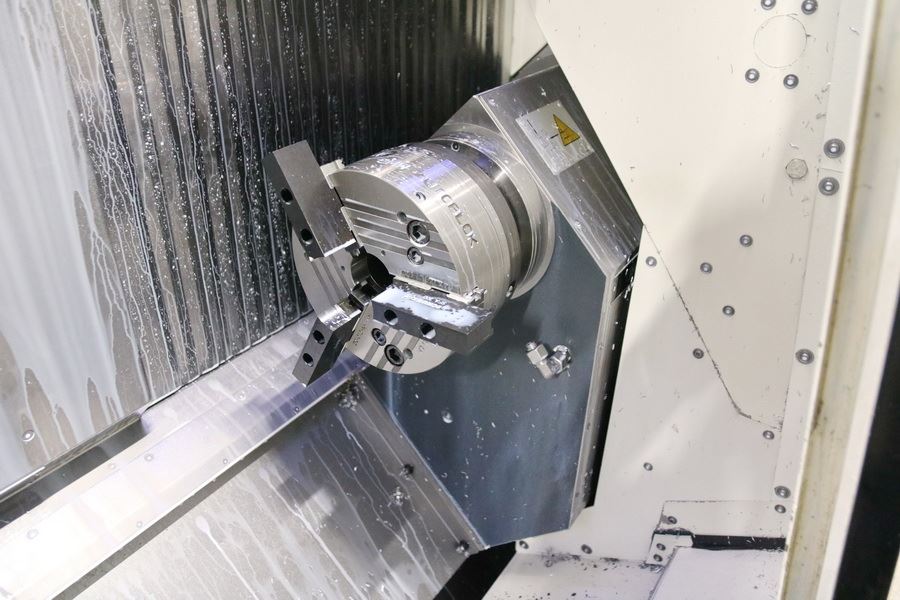

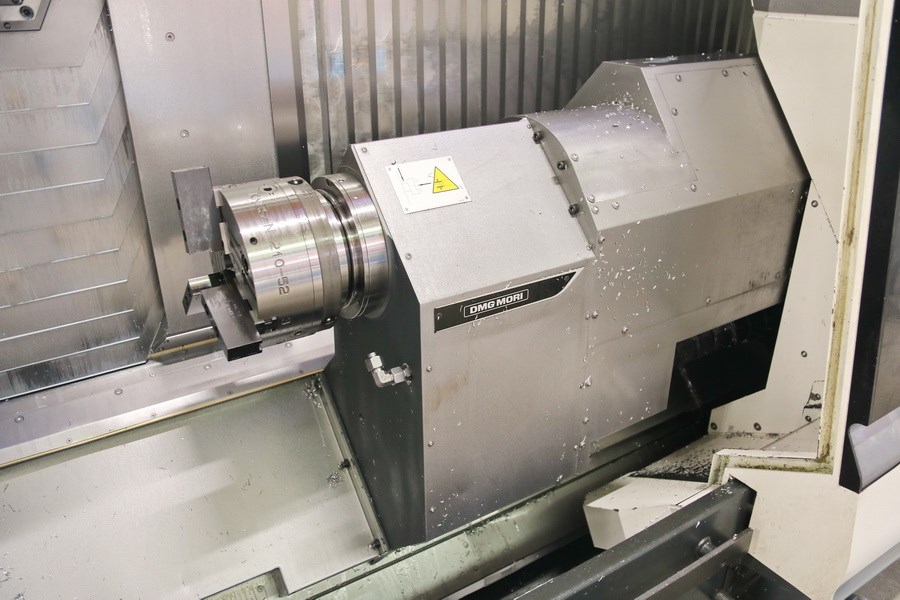

| Gegenspindel: | |
| Drehzahlbereich - Gegenspindel | max. 6.000 min/-1 |
| Antriebsleistung - Gegenspindel | 13 / 14 kW |
| Max. Drehmoment | 170 Nm |
| max. Stangendurchmesser | 51 mm |
| nutzbarer Stangendurchmesser | 51 mm |
| C-Achse | 0,001 ° |
| Futterdurchmesser | 210 mm |
| Gesamtleistungsbedarf | 74 kVA |
| Maschinengewicht ca. | 12 t |
| Raumbedarf ca. | 7,0 x 3,0 x 2,7 m |
| Zubehör | |

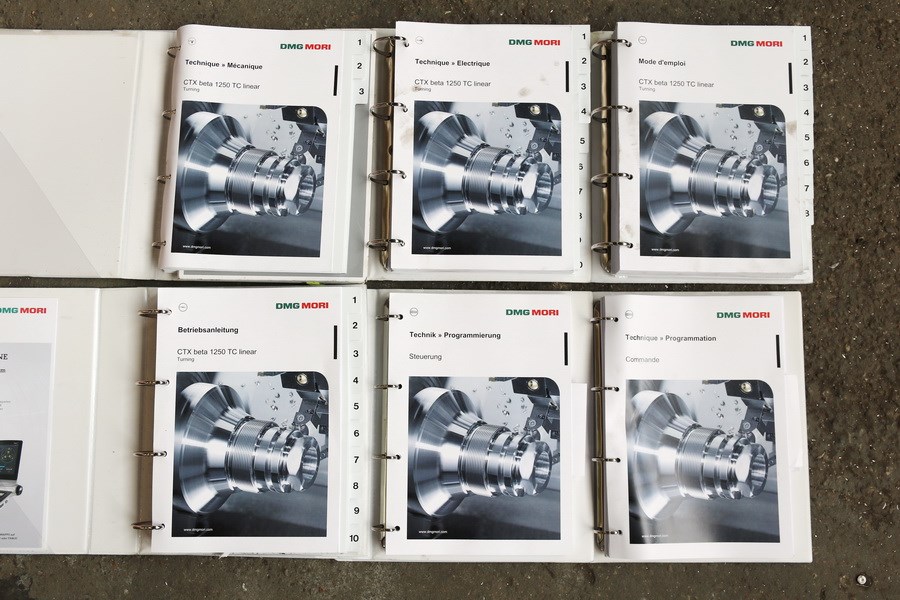

| Dokumentation | |

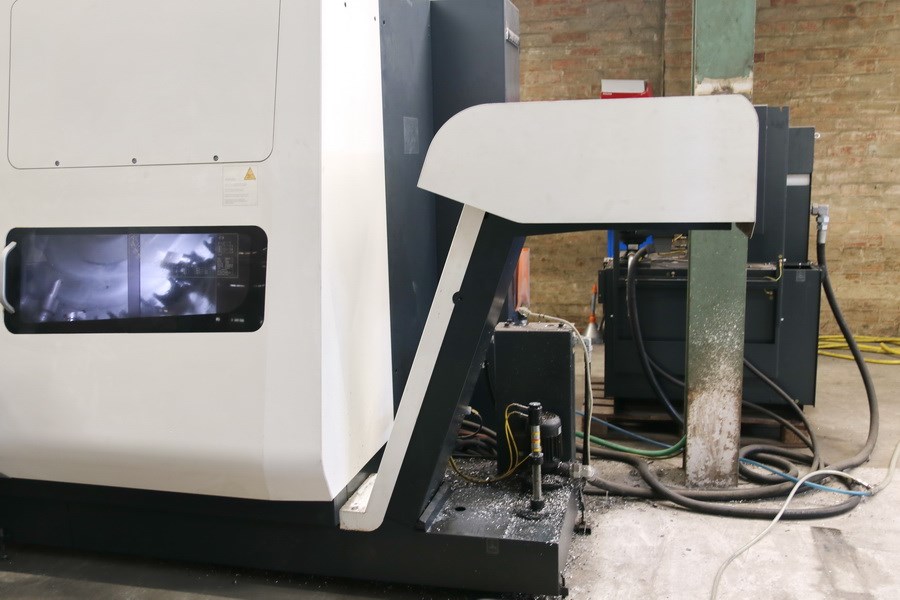

| Späneförderer | |
| Frässpindel | |

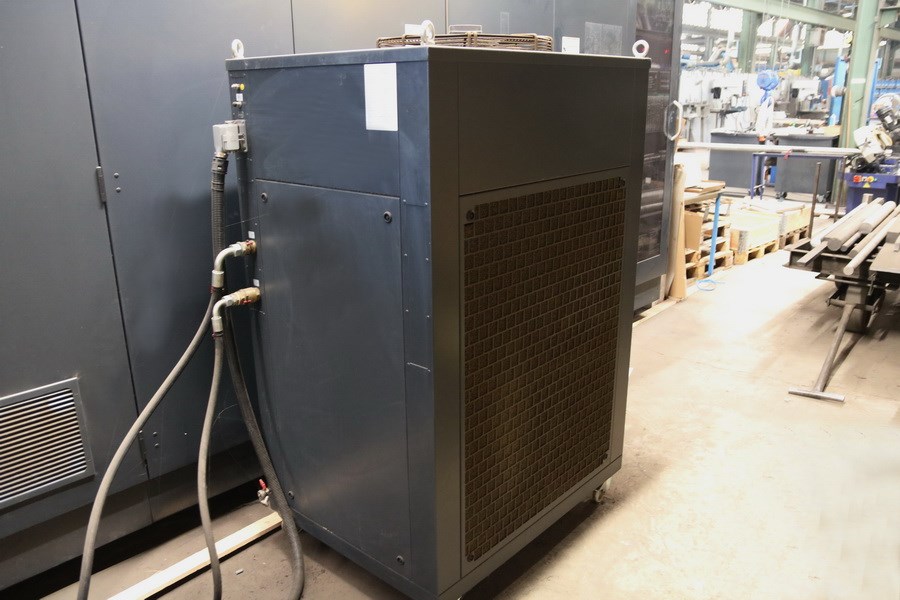

| Kühlmitteleinrichtung | |

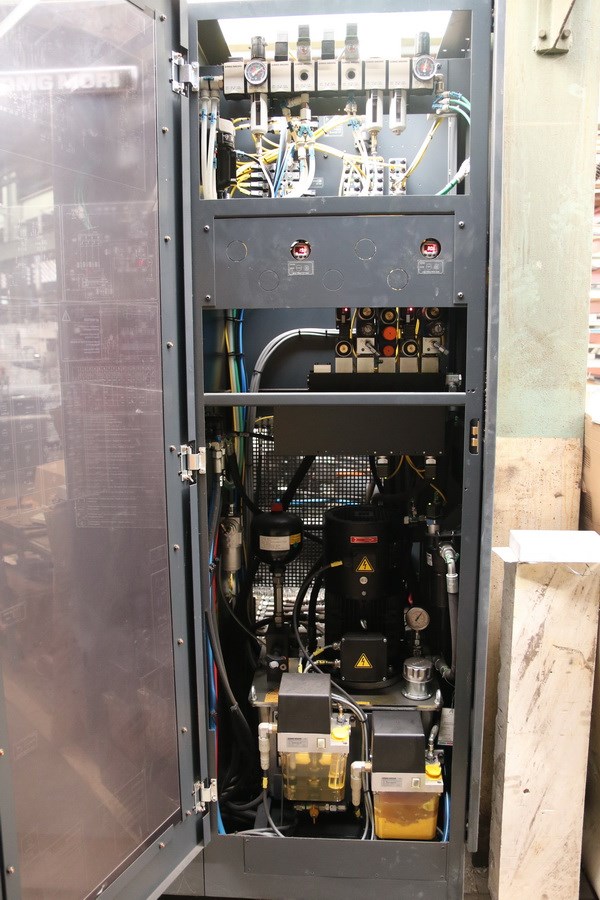

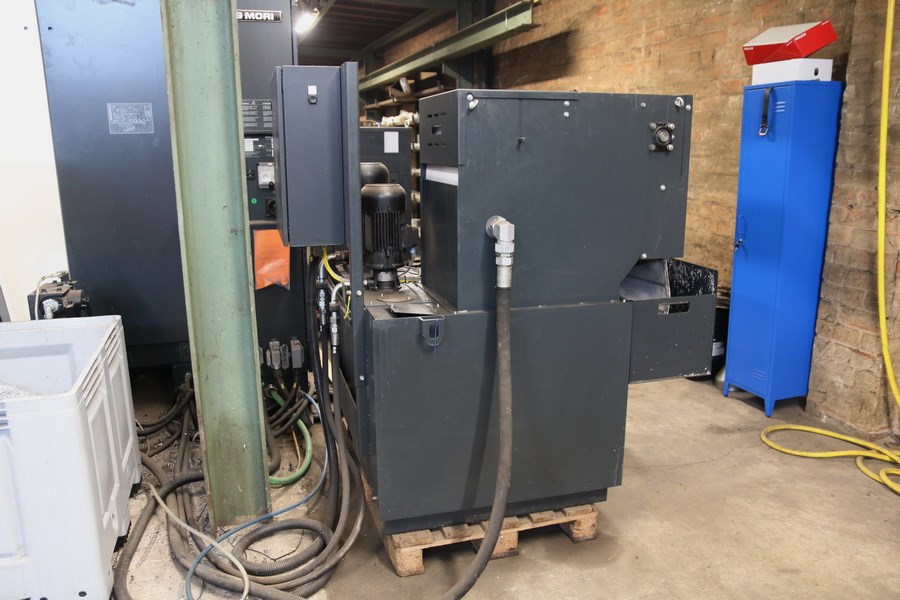

| Hydraulikeinheit | |
| Werkzeugwechsler | 24 pos. |

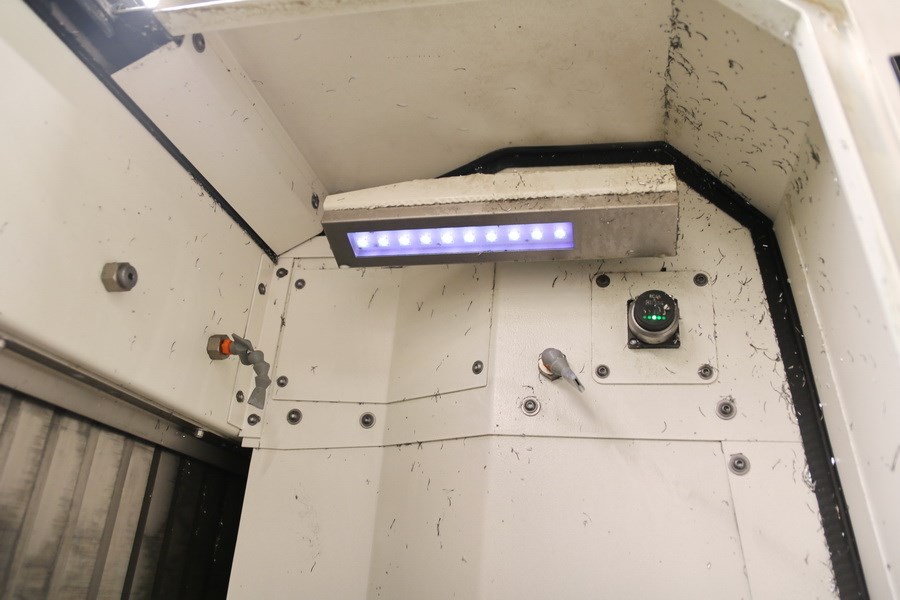

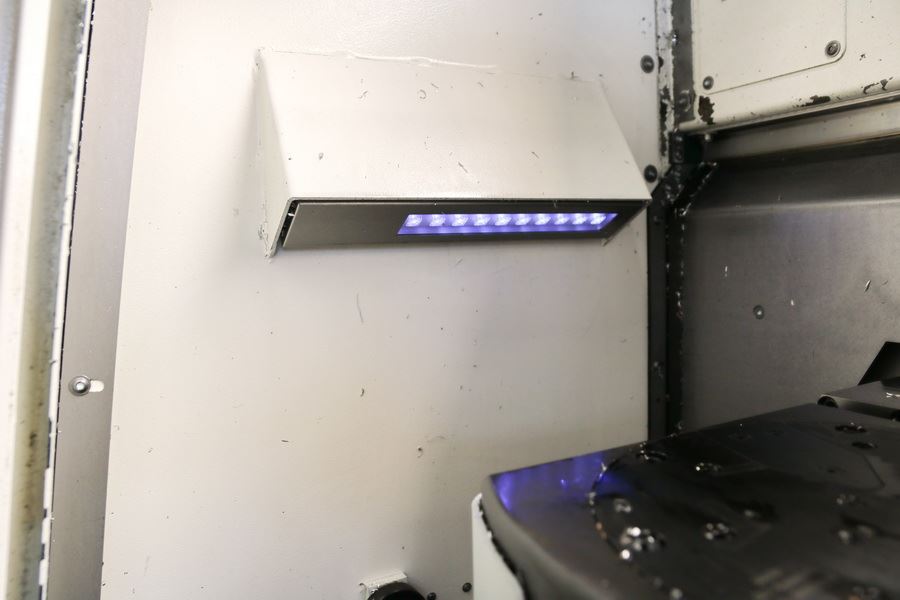

| Arbeitsraumbeleuchtung | |
| C-Achse | |
| B-Achse | |
| Y-Achse | |

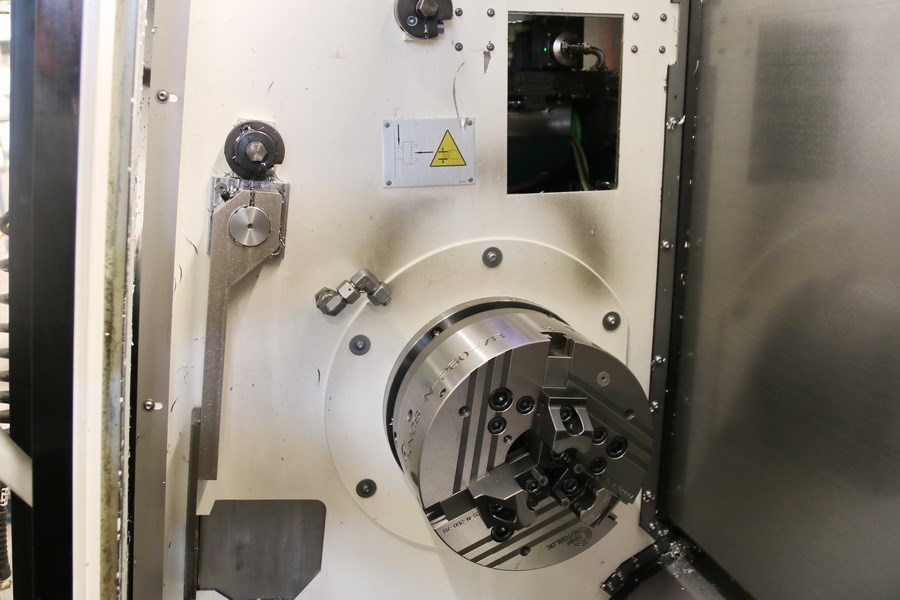

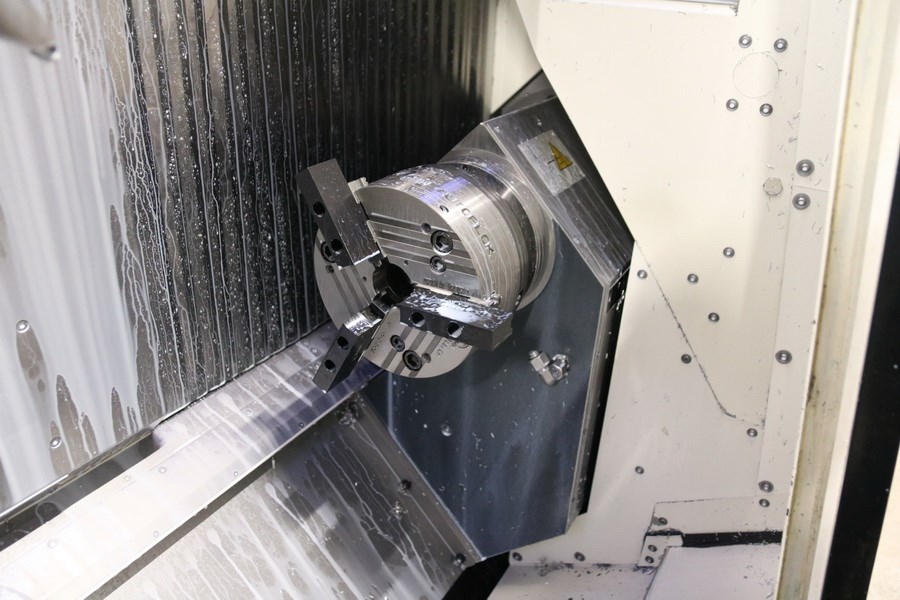

| Gegenspindel | |

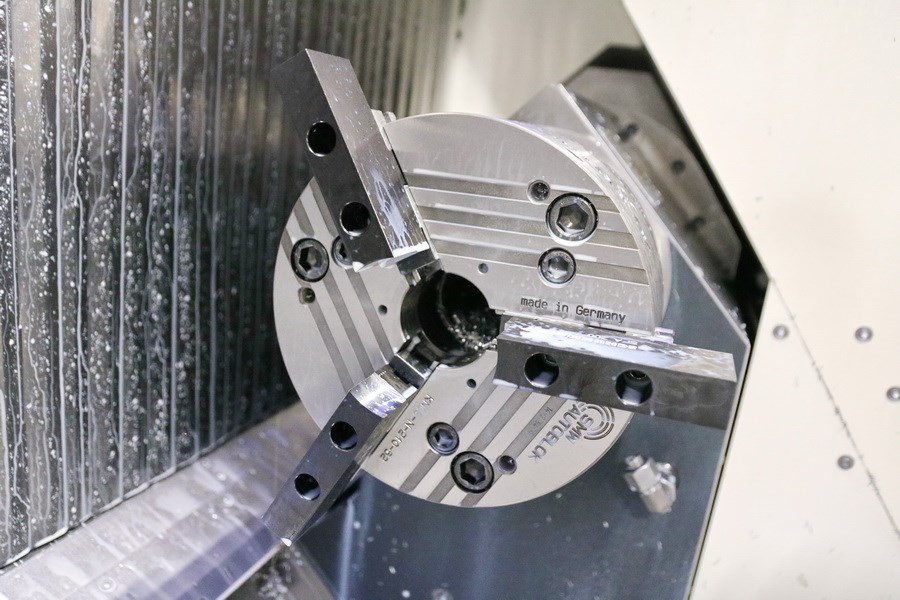

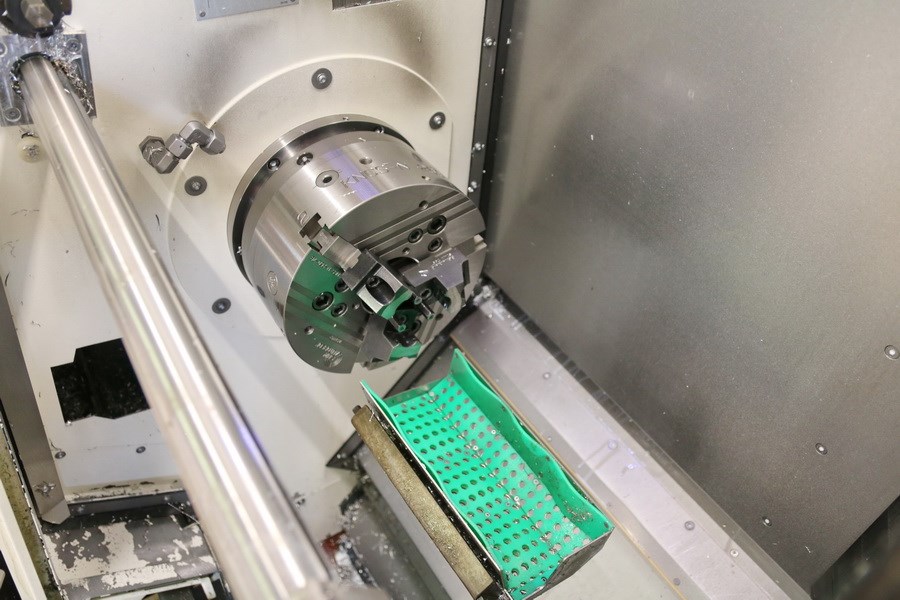

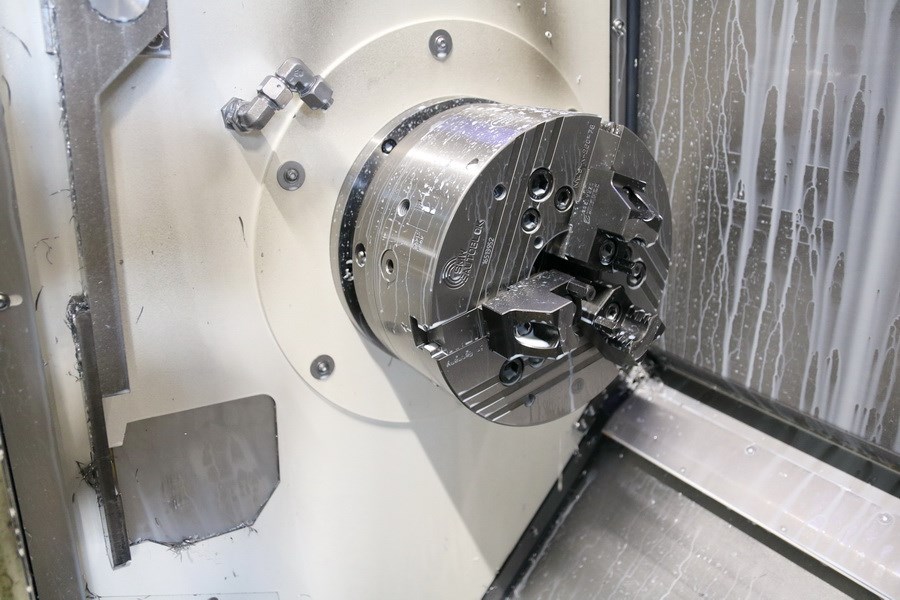

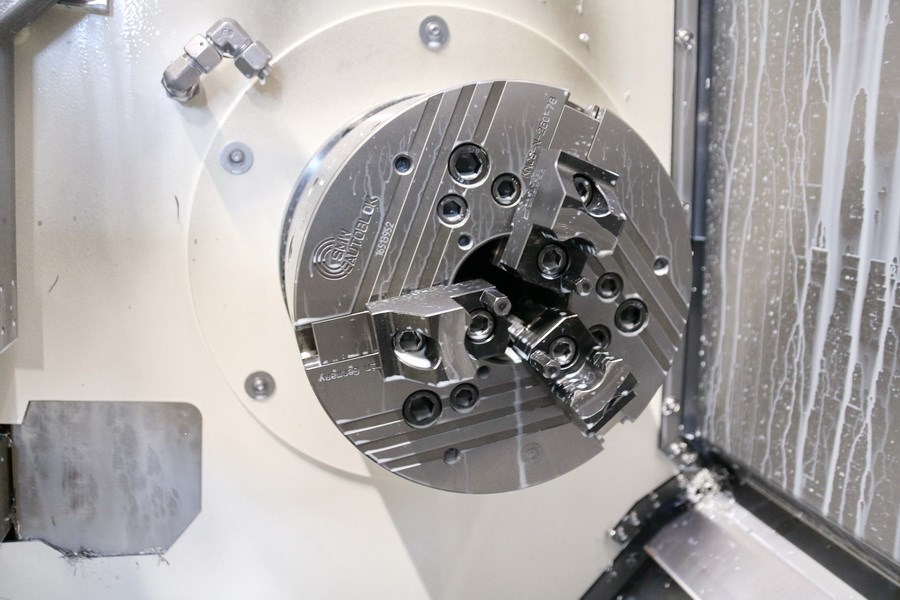

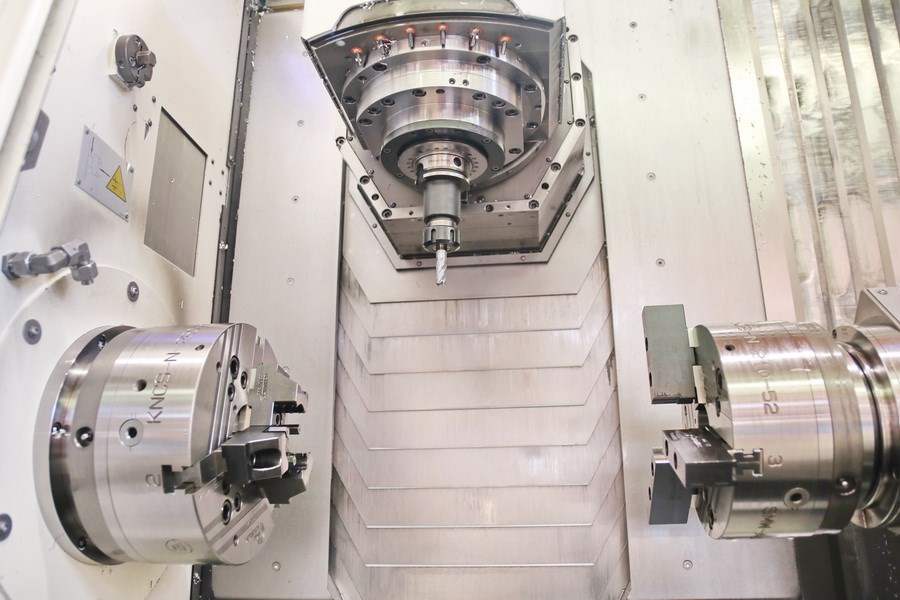

| Dreibackenfutter | SMW KNCS-N 260-78 |
| Dreibackenfutter | SMW KNCS-N 210-52 |
| direktes Wegmeßsystem | |
| Teilhohlspanneinrichtung | |

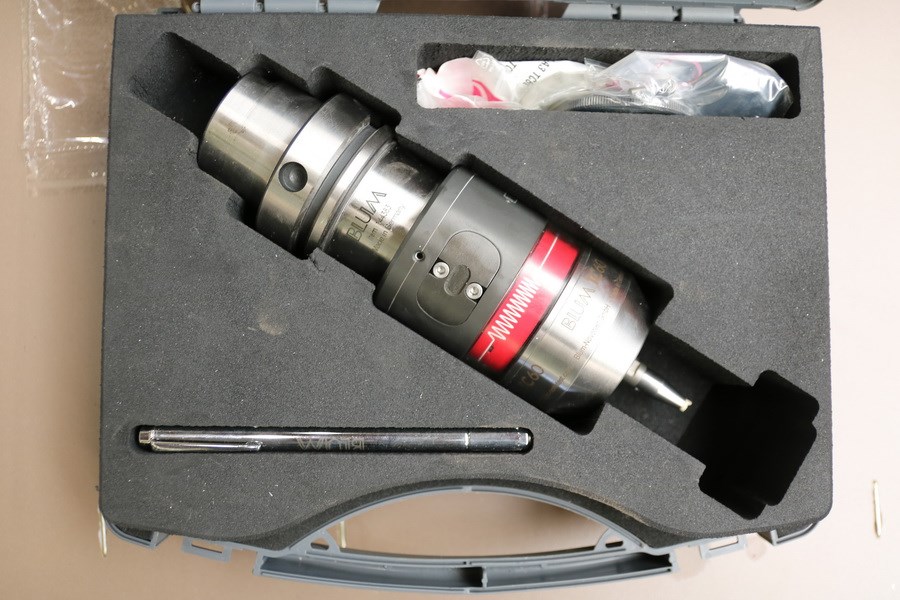

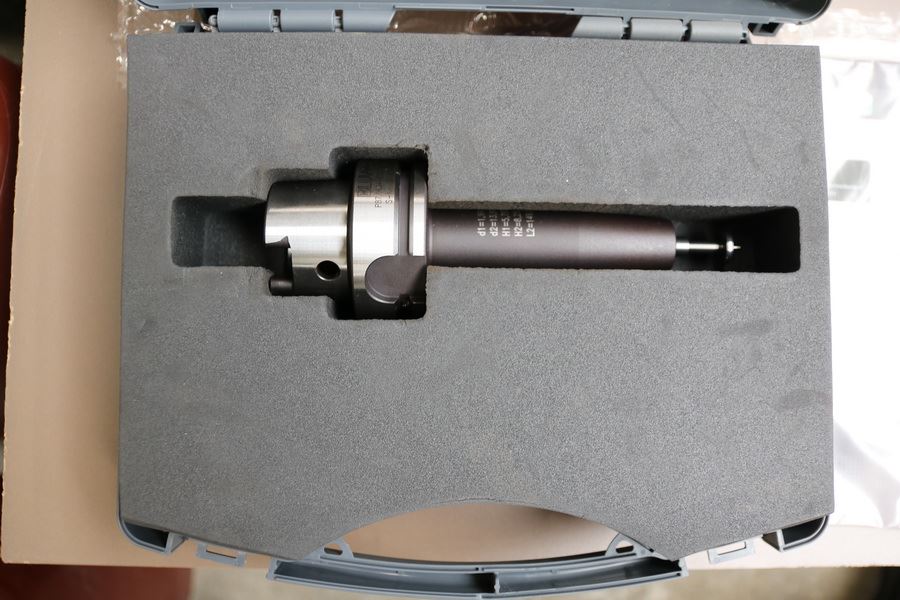

| Meßtaster | Blum TC 60 |

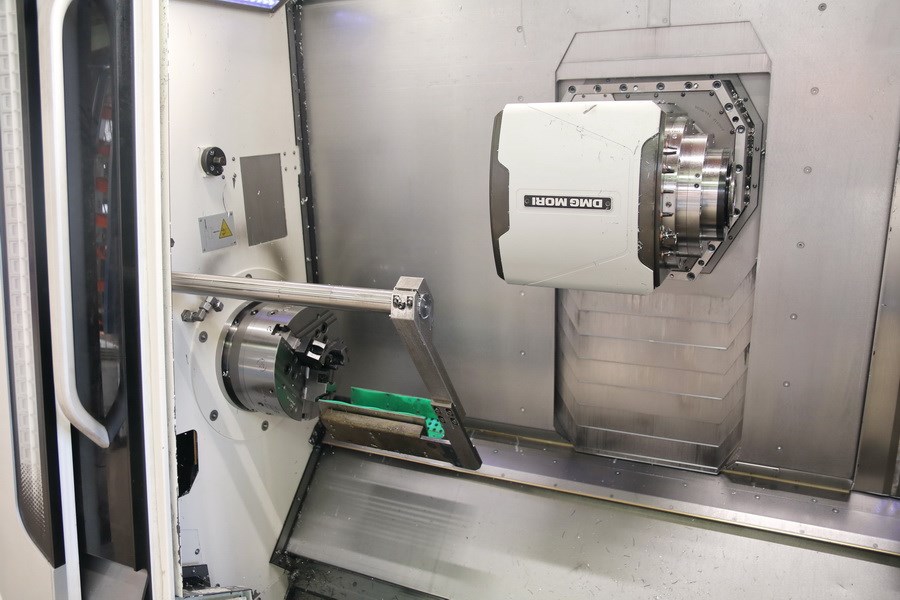

| Teileabführung | max. 75 x 200 mm |
| Signal Lampe - 4 Farben | |

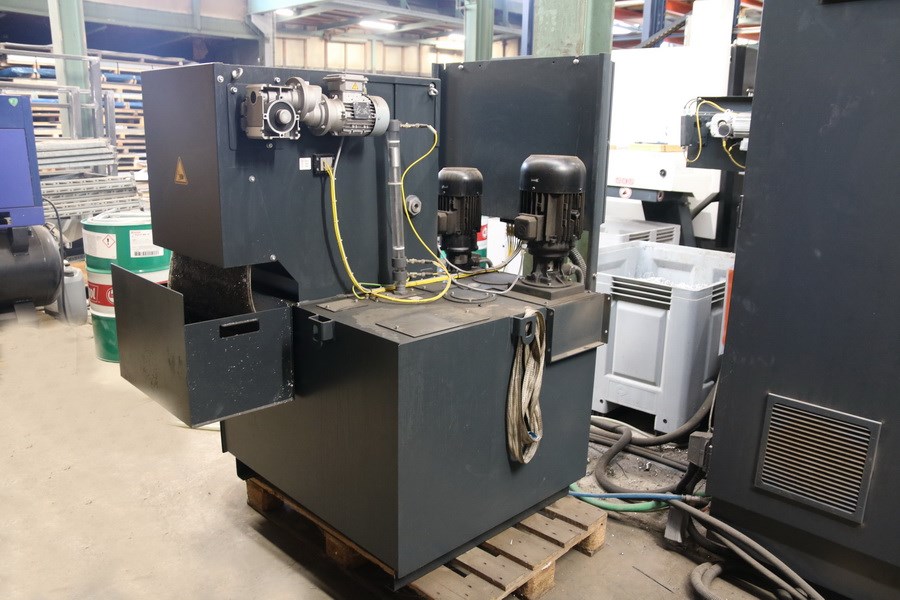

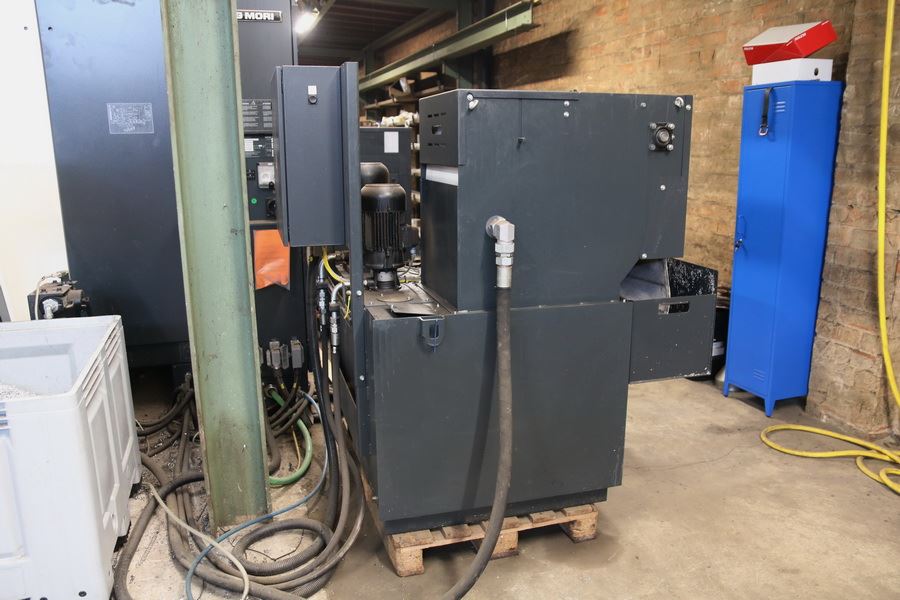

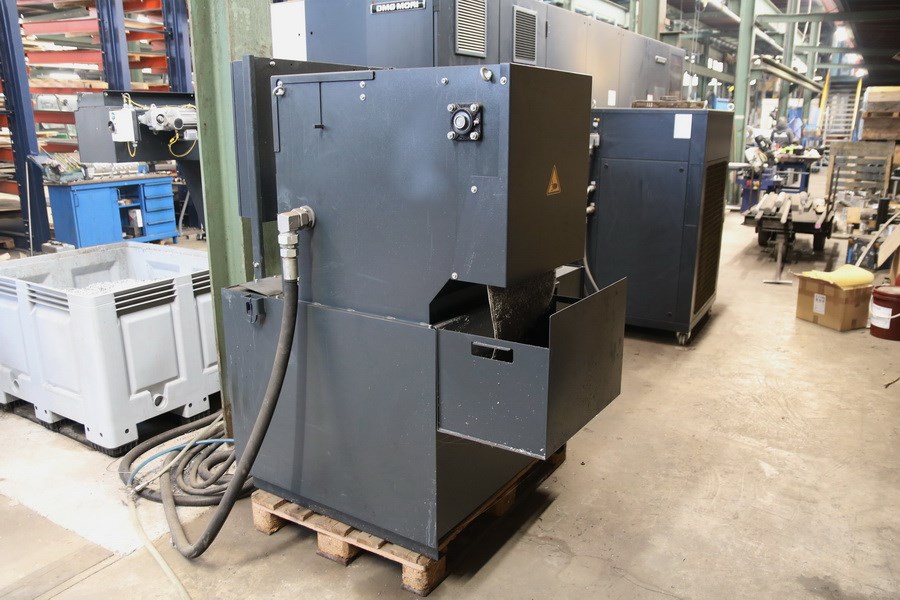

| Papierbandfilter | |
| Werkzeughalter | 17 pos. |
| Interface für Stangenlader | |
| Irrtum in den technischen Daten vorbehalten. | |
