DMG MORI - CLX 350 V6
CNC - Drehmaschinen CNC - Dreh- und Fräszentren
inkl.Portallader GX 6
Bilder
Bilder
Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image
Video
Beschreibung

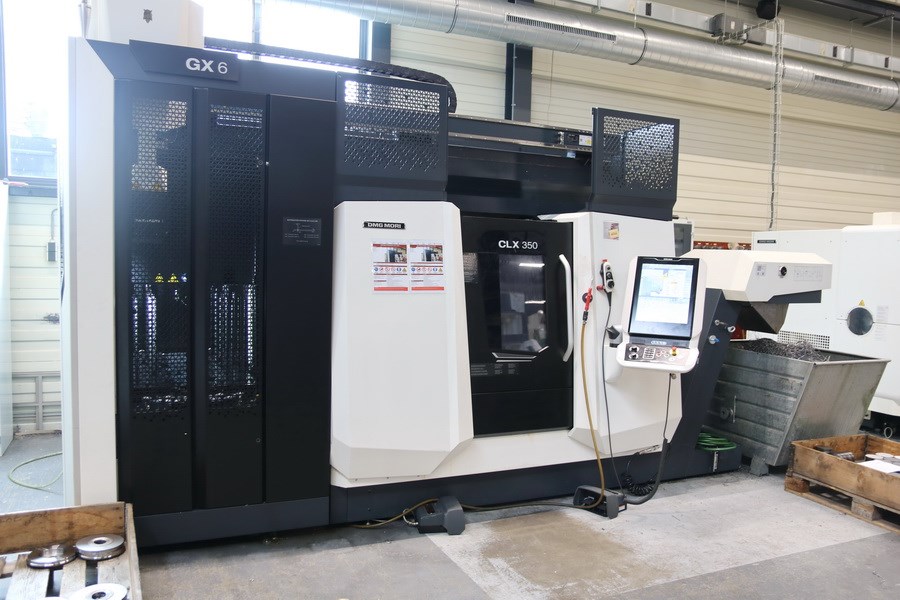

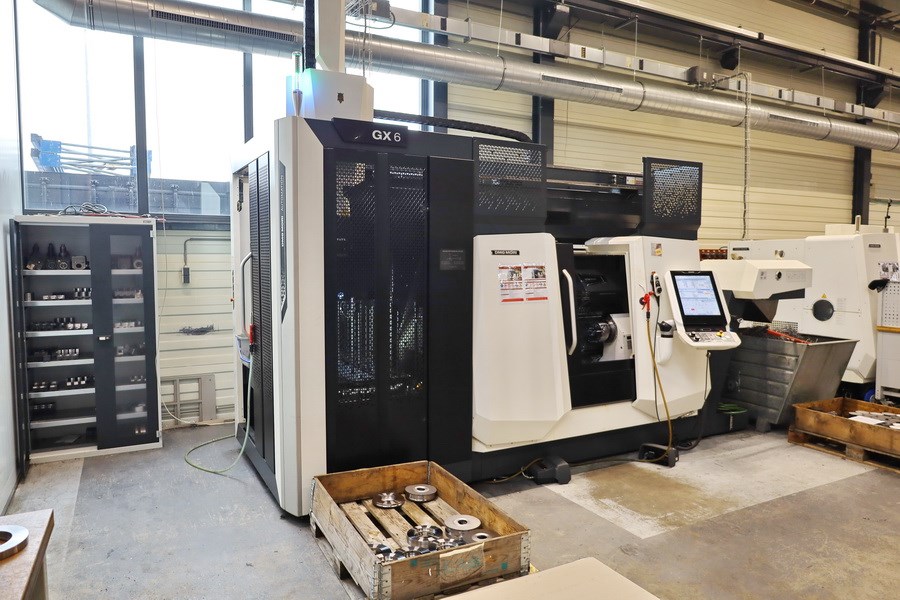

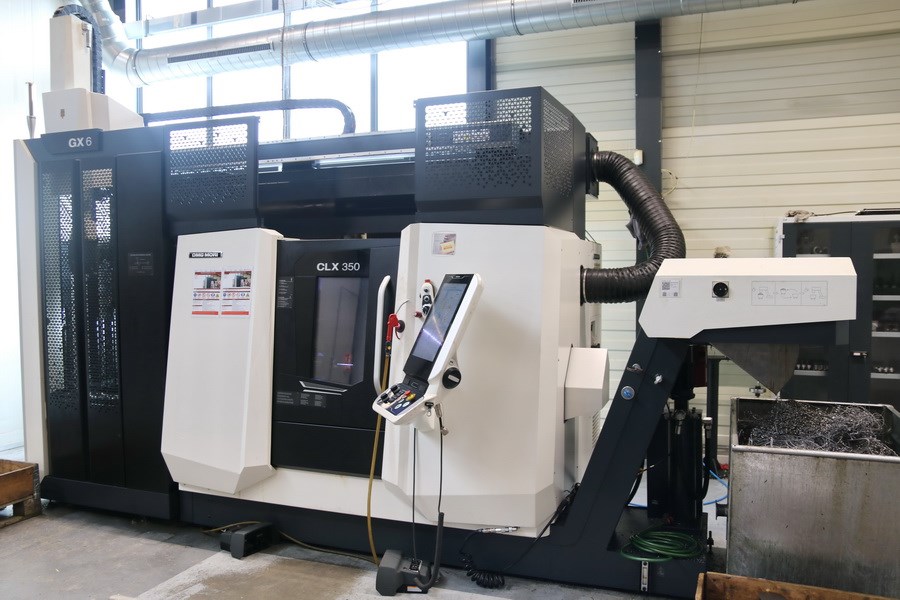

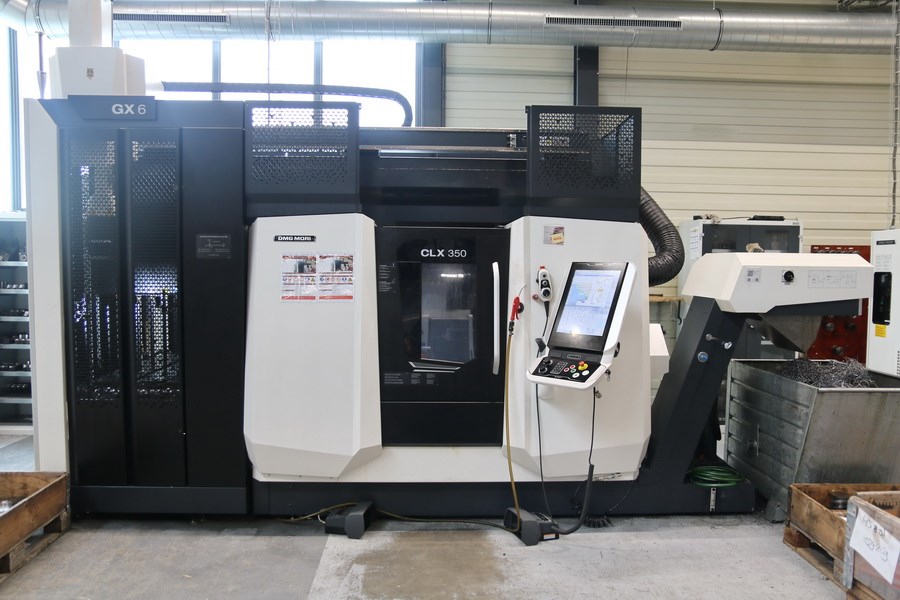

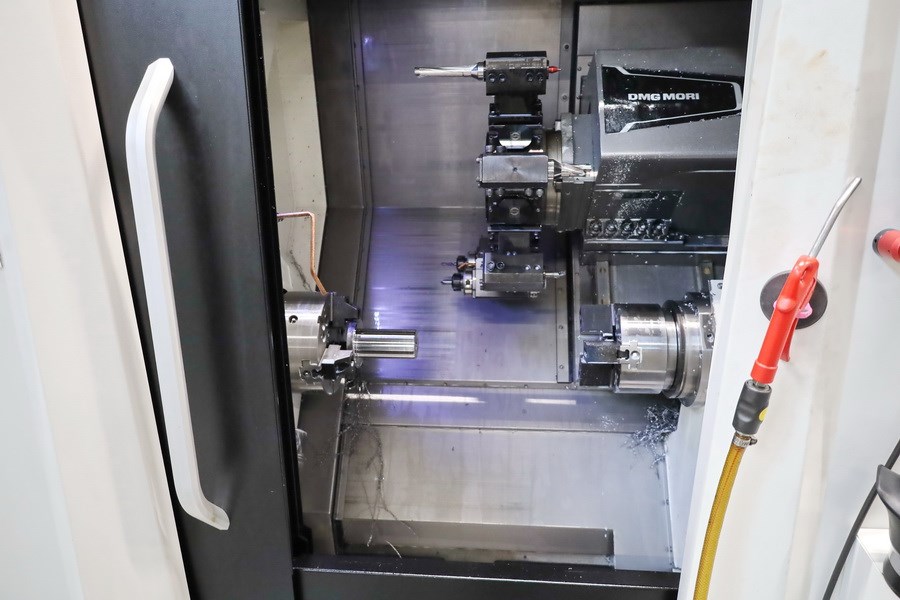

DMG MORI - CLX 350 V6

Angebotsdetails
Lagernummer 1039-8982
Maschinenart CNC Dreh- und Fräszentrum
Hersteller DMG MORI
Type CLX 350 V6 with Gantry GX 6
Baujahr 2019

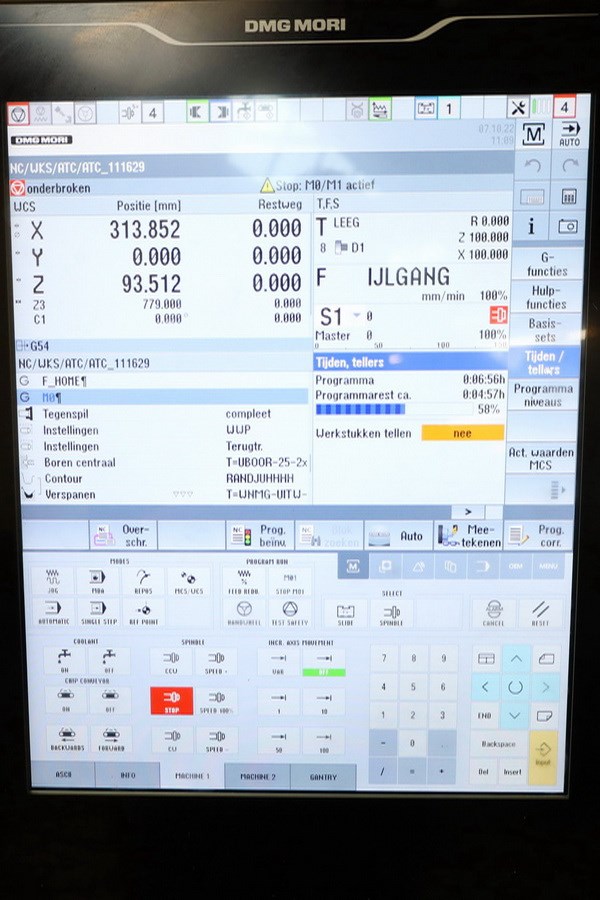

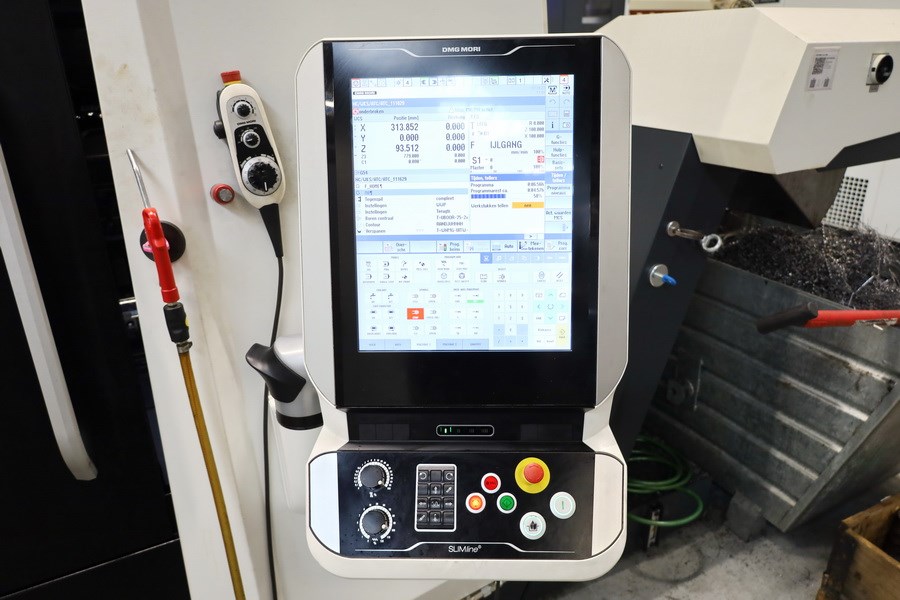

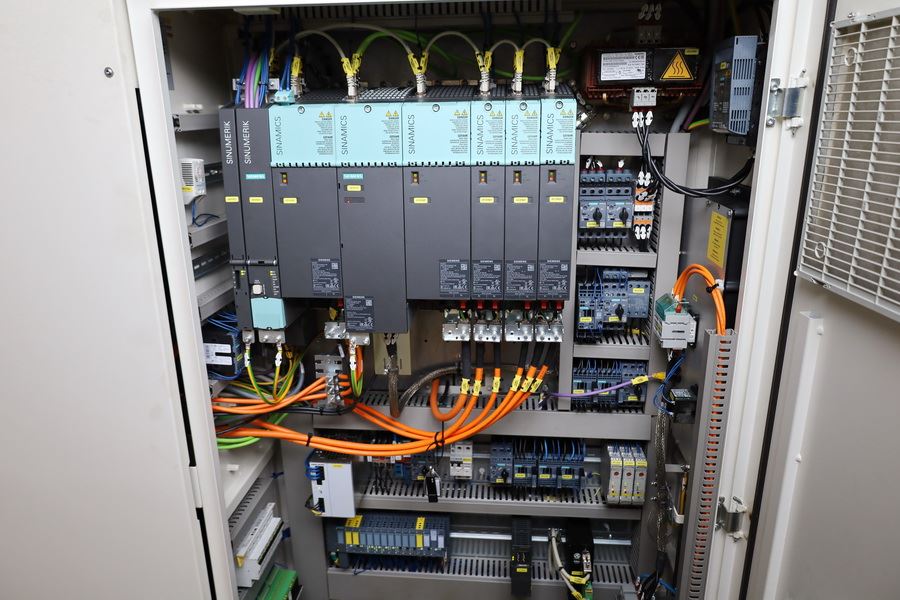

Steuerung Sinumerik 840 D SL Siemens
Lagerort Niederlande
Ursprungsland -
Lieferzeit Mai / Juni 2023
Frachtbasis ab Standort
Zusatzinformationen CNC - Dreh- und Fräszentrum
DMG MORI - CLX 350 V6

- nur ca. 4.030 Spindelstd.

- Maschinenvorbereitung für DMG MORI Portallader GX 6 inklusive:
- Portallader-Schnittstelle
- Deckenverschluss
- Spezielles Cover-Design
- Automatische Futterspülung
- Analoger Messsensor für Zylinder (PXP)

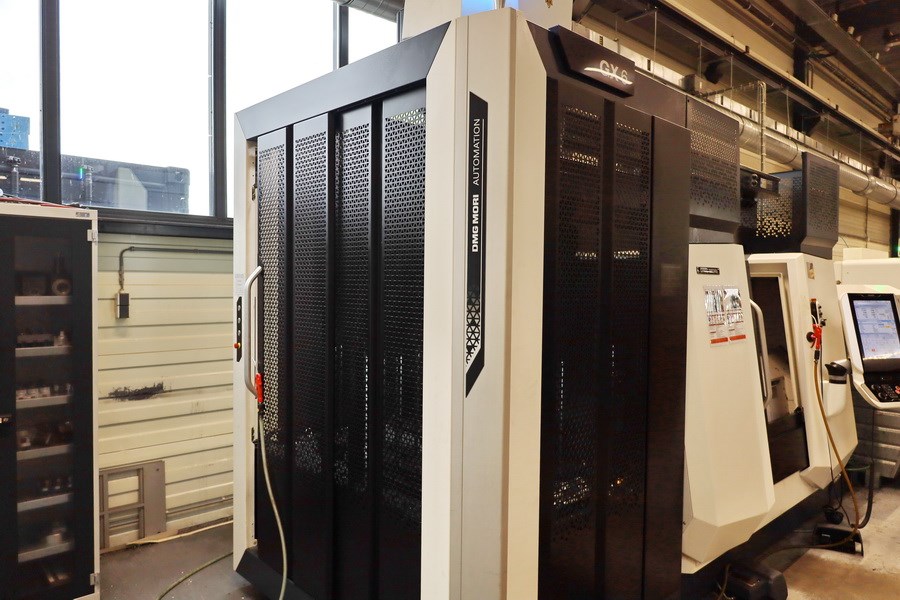

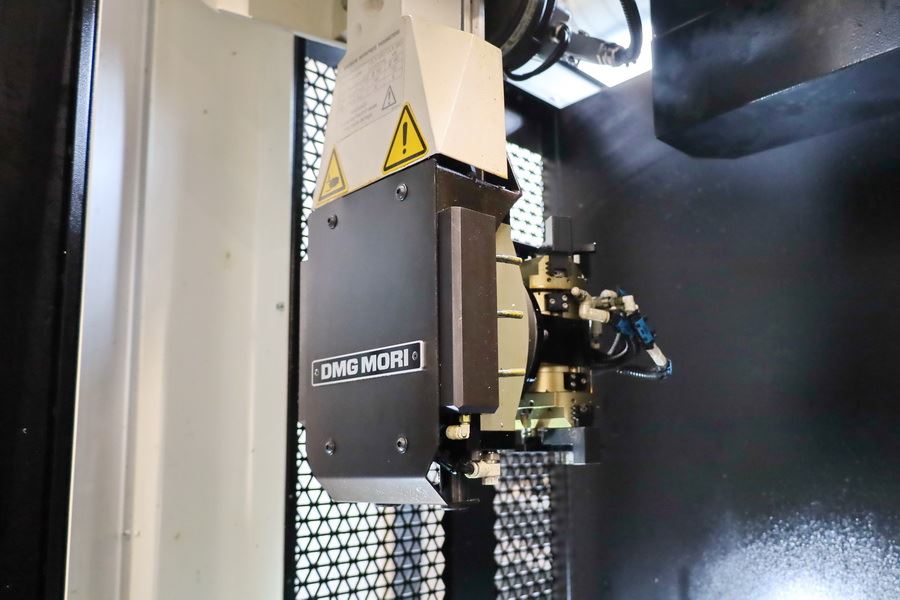

- DMG Portallader GX 6
- max. Handhabung von Werkstückgewichten bis zu 6 kg pro Greifer

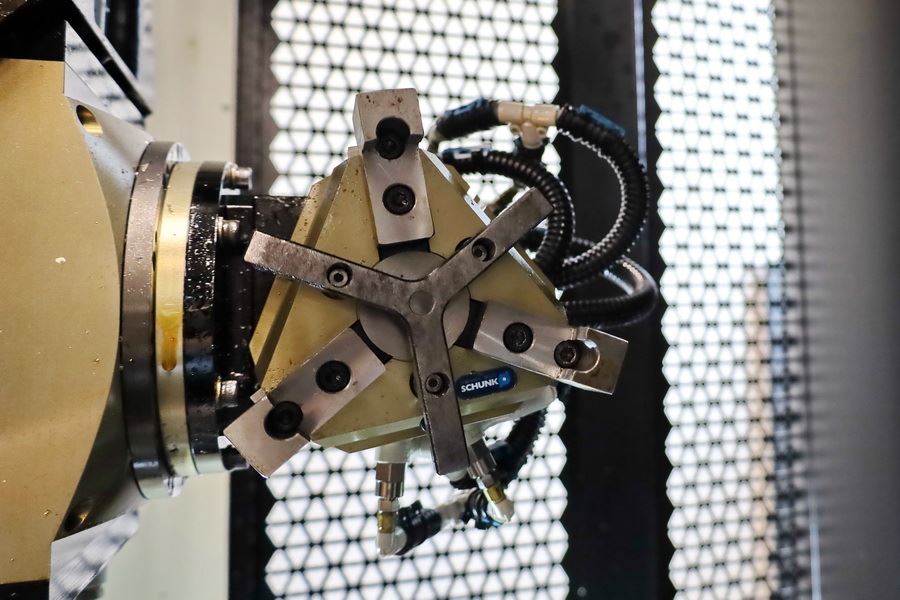

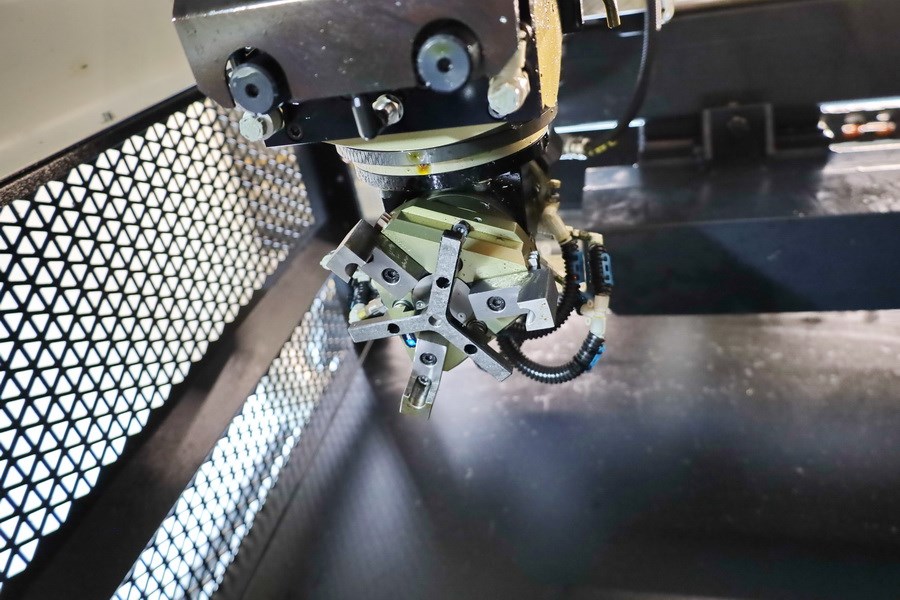

- 2 Greifer in einem Winkel von 180 Grad angeordnet
- Fähigkeit, bearbeitete Teile sowohl für die Hauptspindel als auch für die
Gegenspindel zu laden und zu entladen.
- Spanndurchmesserbereich 40 - 180 mm (abhängig vom Greifer)
- Werkstücklänge: 40 - 110 mm (V6)
- Blasluft für Greifer
- Radialhub pro Greiferfinger 10mm
- max. Schließkraft 2520 N

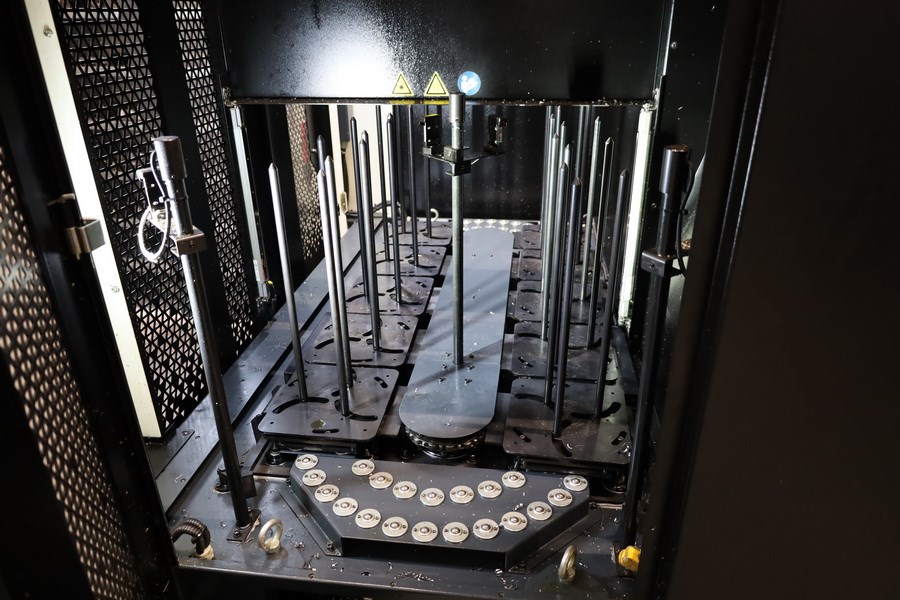

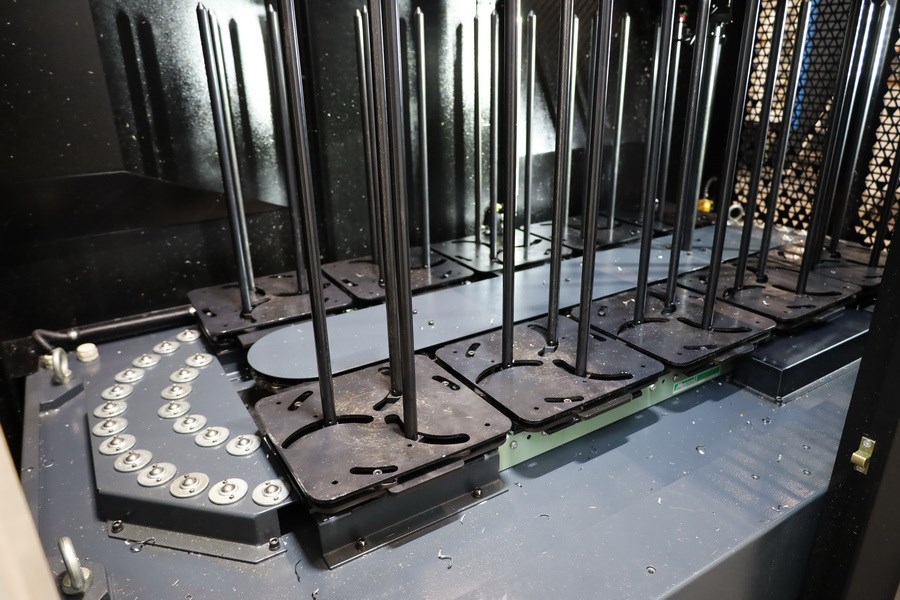

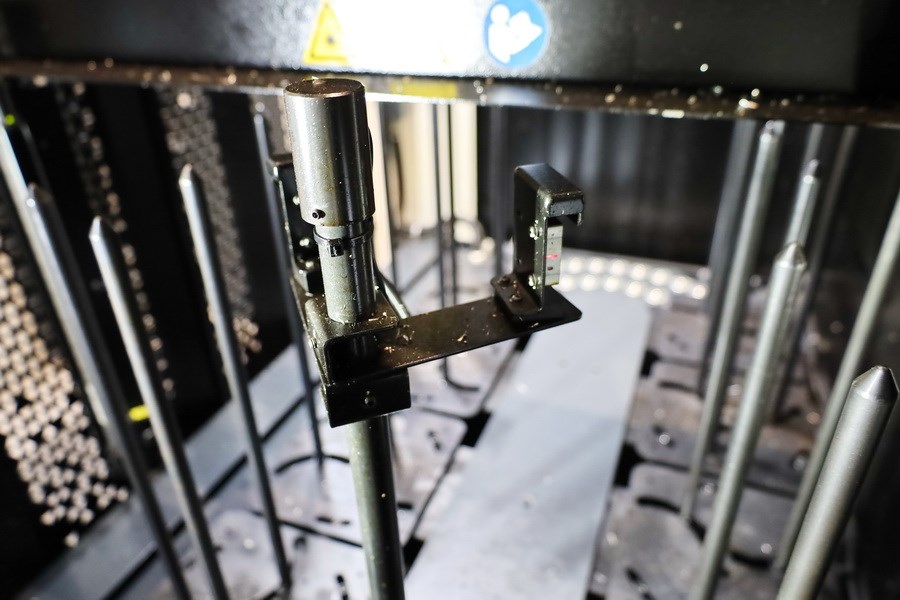

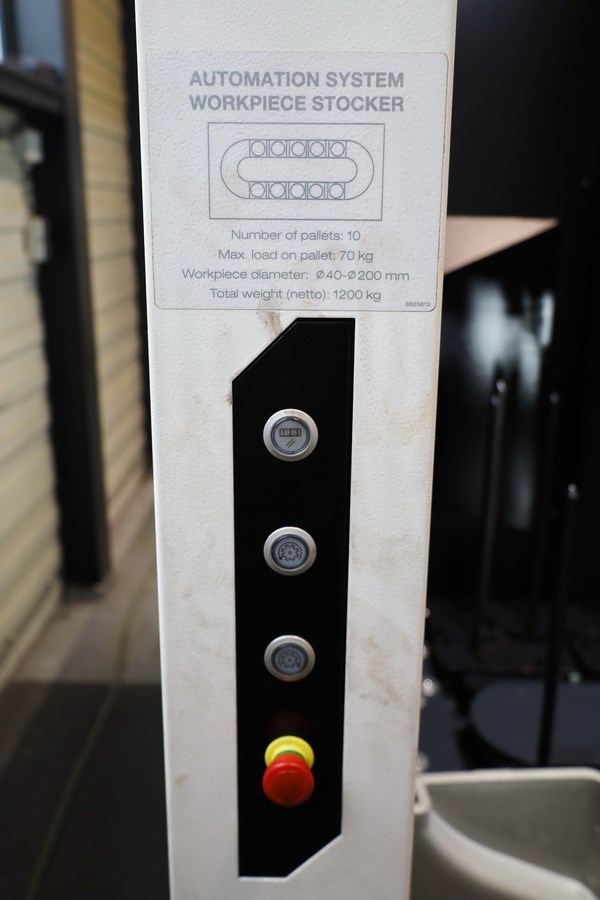

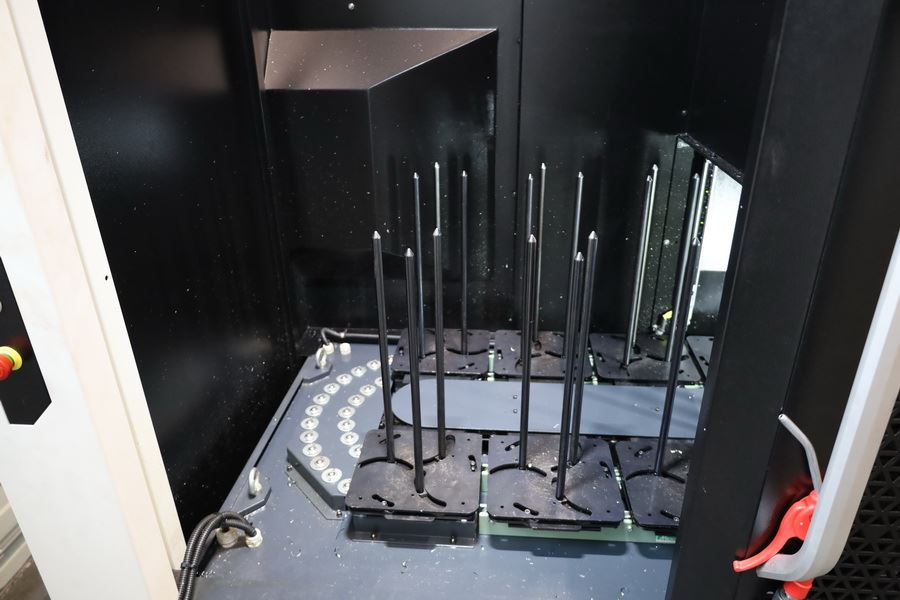

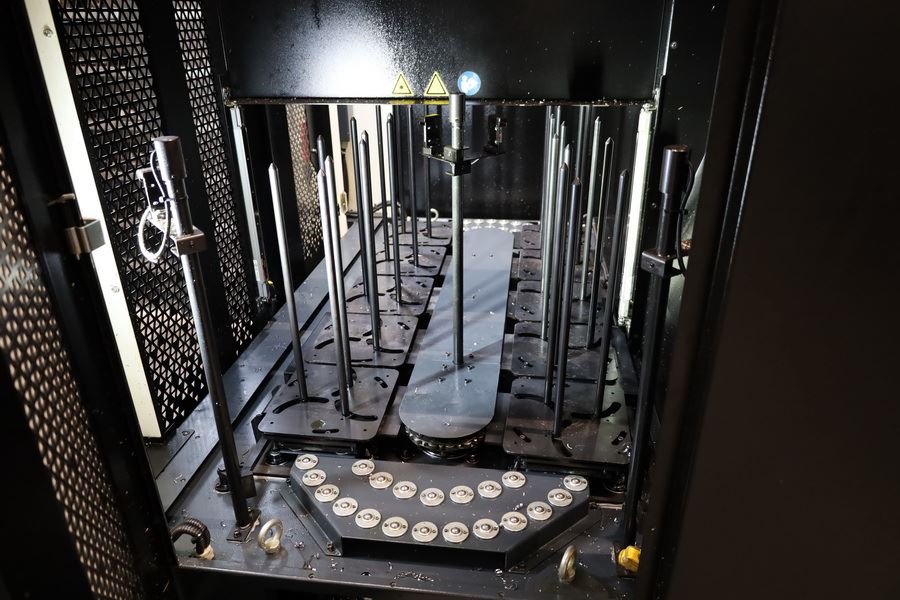

- Rotationsmagazin mit 10 Palettenstationen
- Werkstückdurchmesser 40 + 200 mm
- Gesamtlagerhöhe pro Palettenplatz bis 470 mm
- max. Belastbarkeit pro Palettenplatz 70 kg




Technische Details
Drehdurchmesser 320 mm
Abstand zwischen den Spindeln 780 mm
Steuerung Sinumerik 840 D SL Siemens
Umlaufdurchmesser über Bett 580 mm
Umlaufdurchmesser über Planschlitten 320 mm

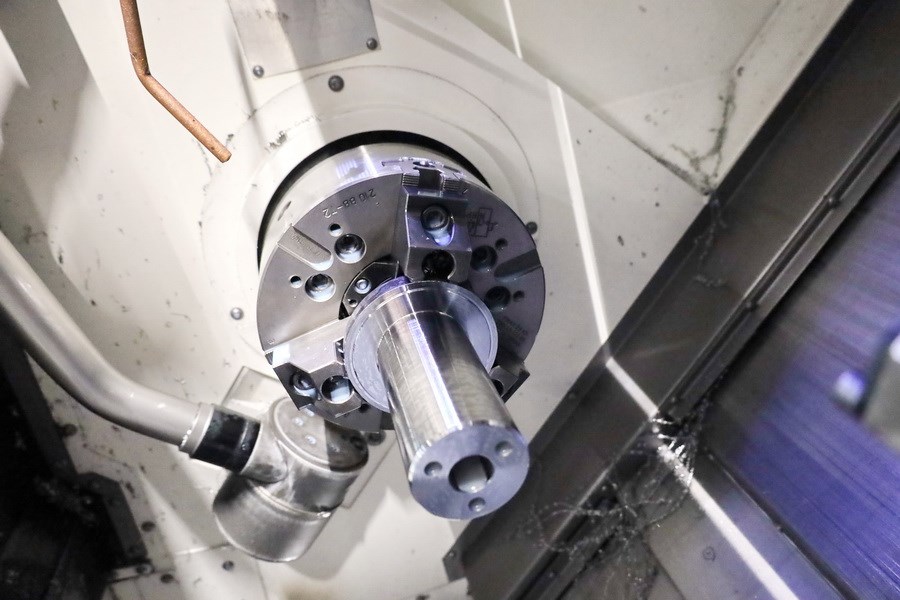

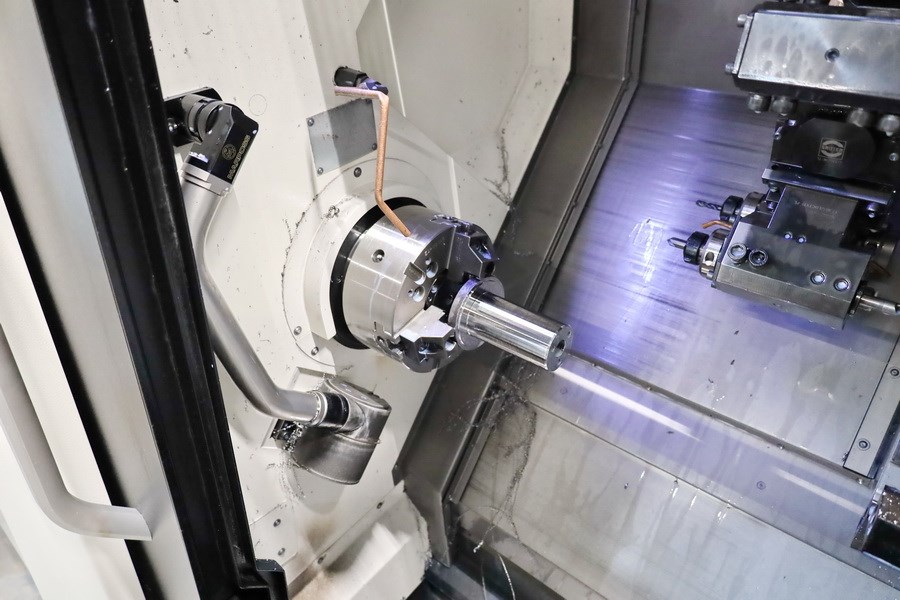

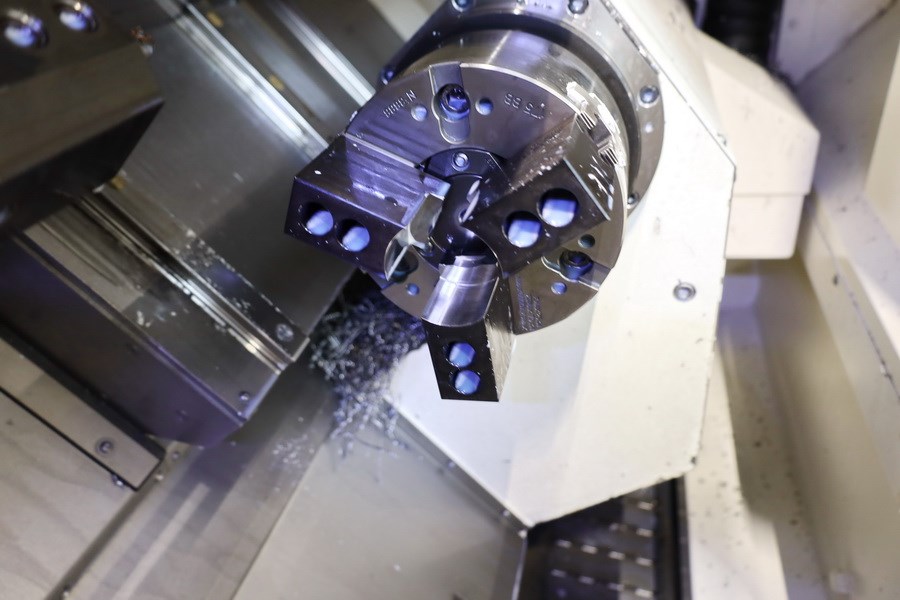

Hauptspindel:
Max. Drehzahl 5.000 min/-1
Antriebsleistung - Hauptspindel 16,5 / 11,0 kW
Max. Drehmoment 168 / 112 Nm
Spindeldurchmesser im vord. Lager 120 mm
Spindelbohrung 73 mm
max. Stangendurchmesser 65 mm
max. Futterdurchmesser 250 mm
Futterdurchmesser 210 mm
Spindelnase A2-6
C - Achse:
Drehzahl 100 min-1
Drehmoment 168 Nm

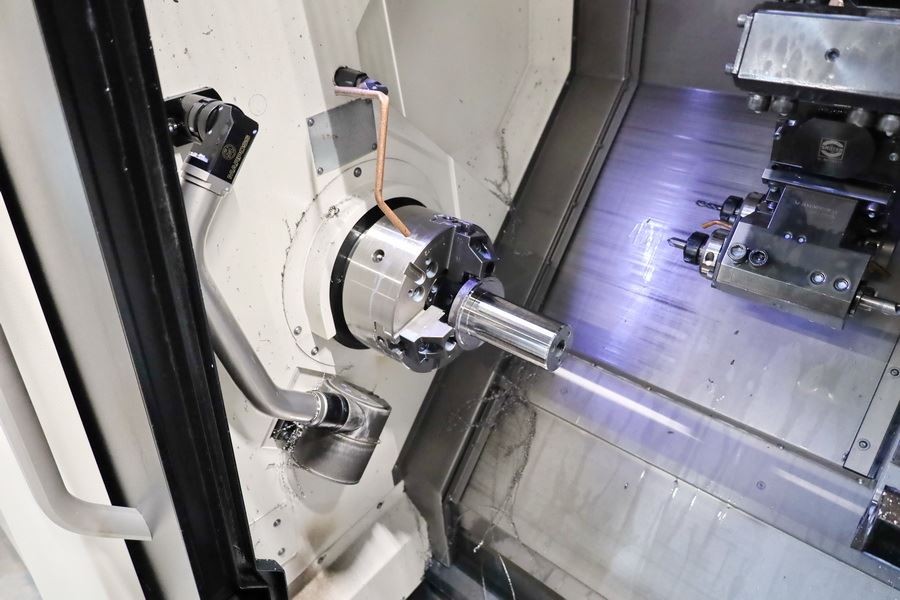

Gegenspindel:
Max. Drehzahl Gegenspindel 5.000 min/-1
Antriebsleistung - Gegenspindel 16,2 / 12,6 kW
Max. Drehmoment 62 / 48 Nm
Spindeldurchmesser im vord. Lager 90 mm
Spindelbohrung 45 mm
Zugrohrdurchmesser innen 36 mm
Futterdurchmesser 175 mm
Spindelnase A2-5
C - Achse:
Drehzahl 300 min-1
Drehmoment 62 Nm

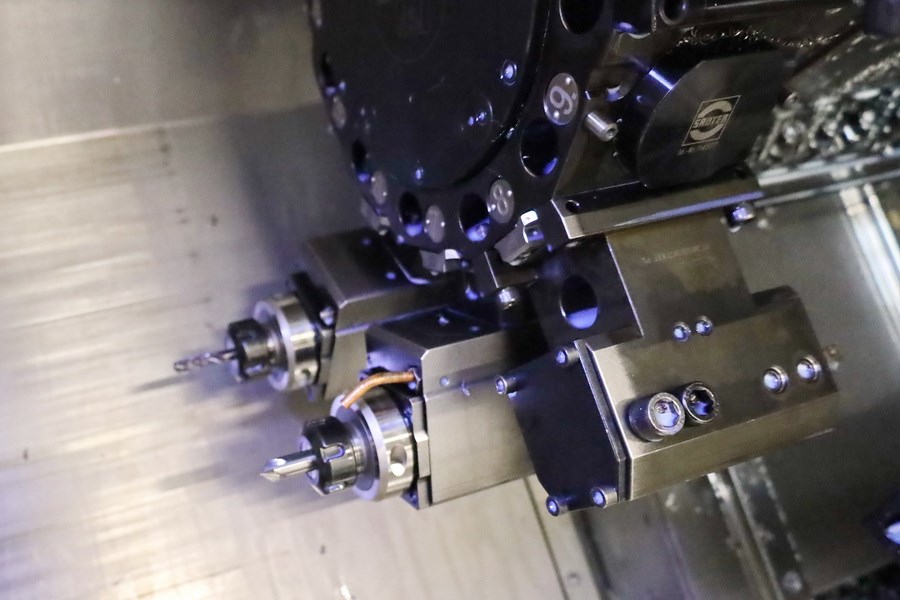

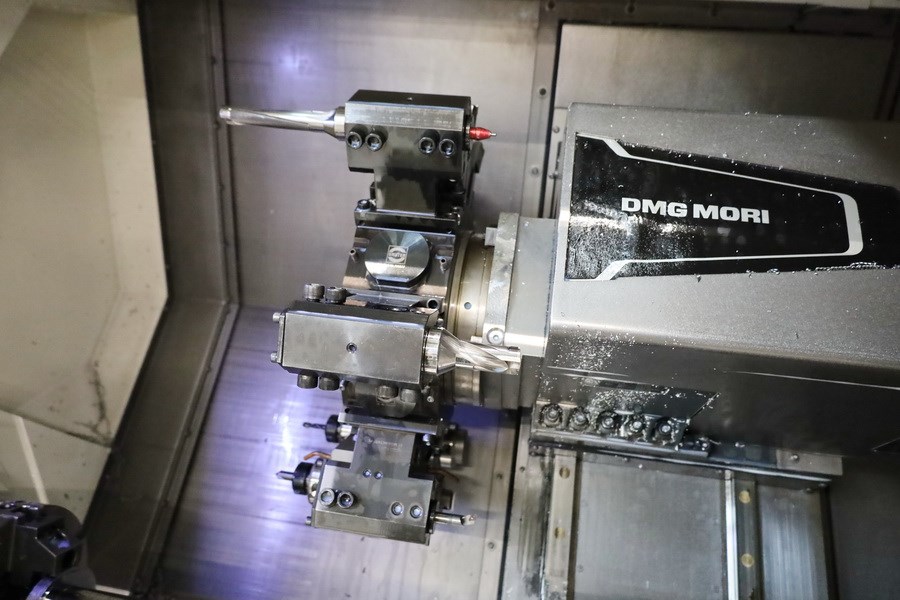

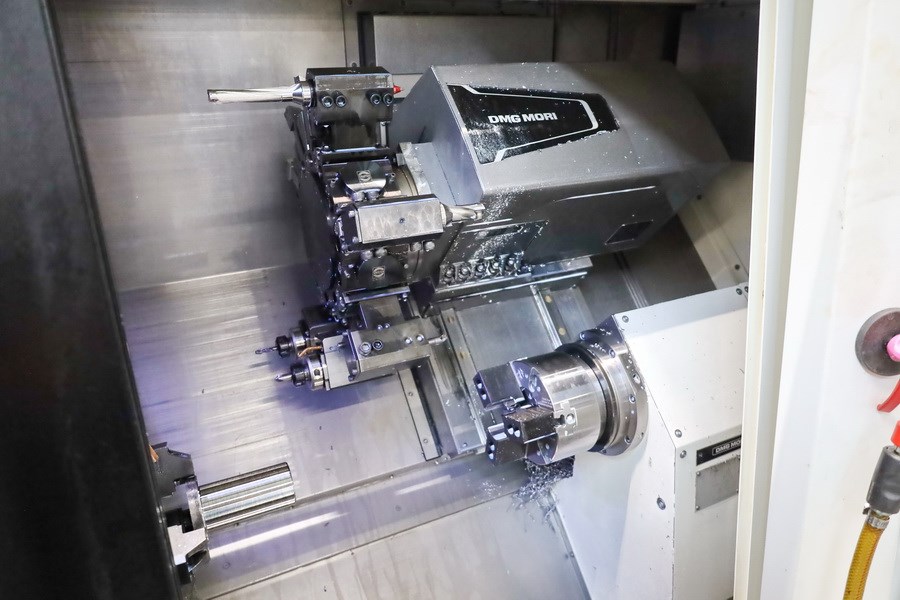

Werkzeugrevolver:
Anzahl der Werkzeugplätze 12 pos.
Werkzeugaufnahme VDI 30
angetriebene Stationen 12 pos
Drehzahlbereich - angetr. Werkzeugstationen max. 5.000 min -1
Antriebsleistung - angetr. Werkzeugstationen 5,65 kW
Max. Drehmoment 20 Nm
Verfahrwege:
x-Achse 185 mm
y-Achse +/- 40 mm
z-Achse Z1: 465 mm
z-Achse Z3: 550 mm
Vorschübe:
Eilgang X: 30 m/min
Eilgang Z: 36 m/min
Eilgang Y: 22,5 m/min
Gesamtleistungsbedarf 28 kVA
Maschinengewicht ca. 4,5 t
Raumbedarf ca. 6,5 x 3,2 x 3,7 m

Zubehör
Dokumentation
Späneförderer
Kühlmitteleinrichtung

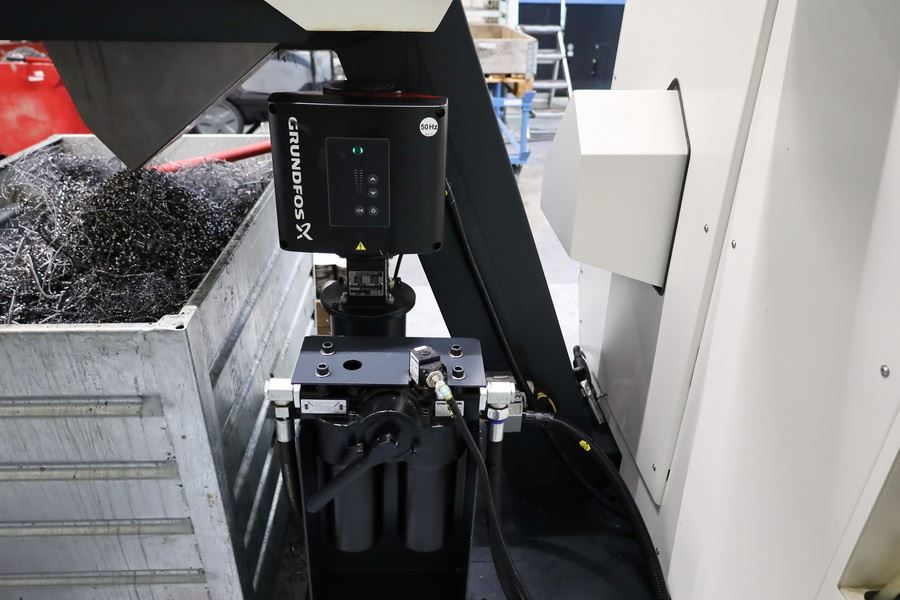

Hochdruckkühlung 12 bar

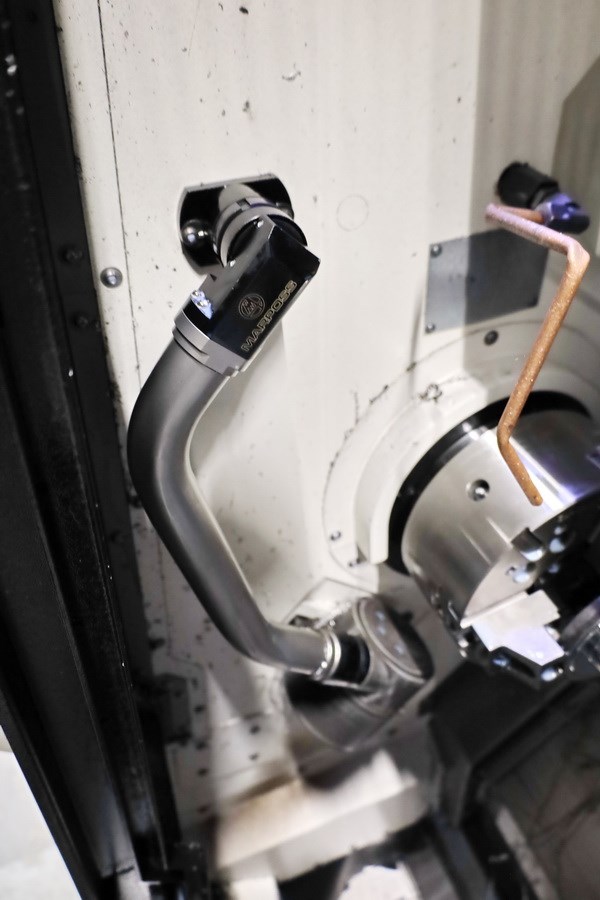

Werkzeugeinmeßarm

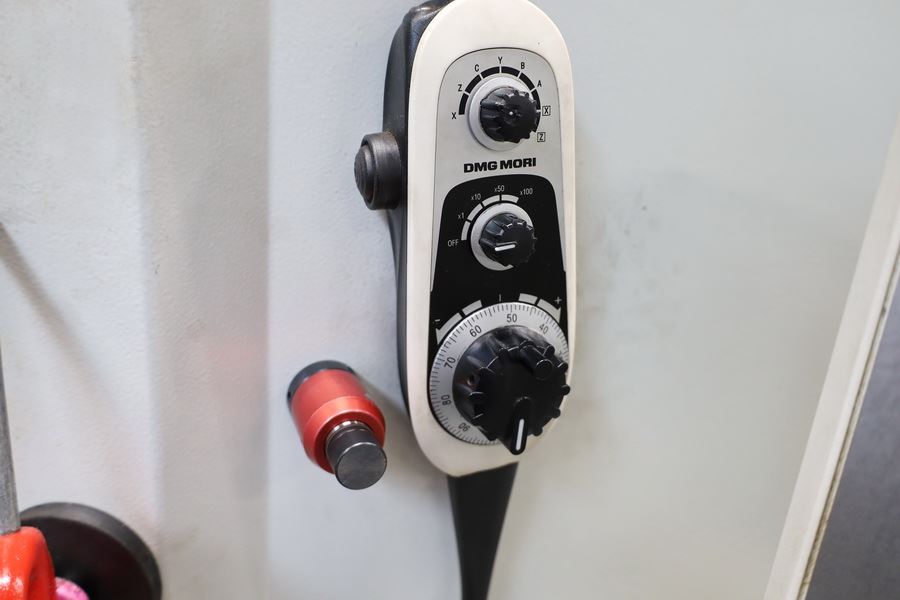

elektr. Handrad
Y-Achse
C-Achse

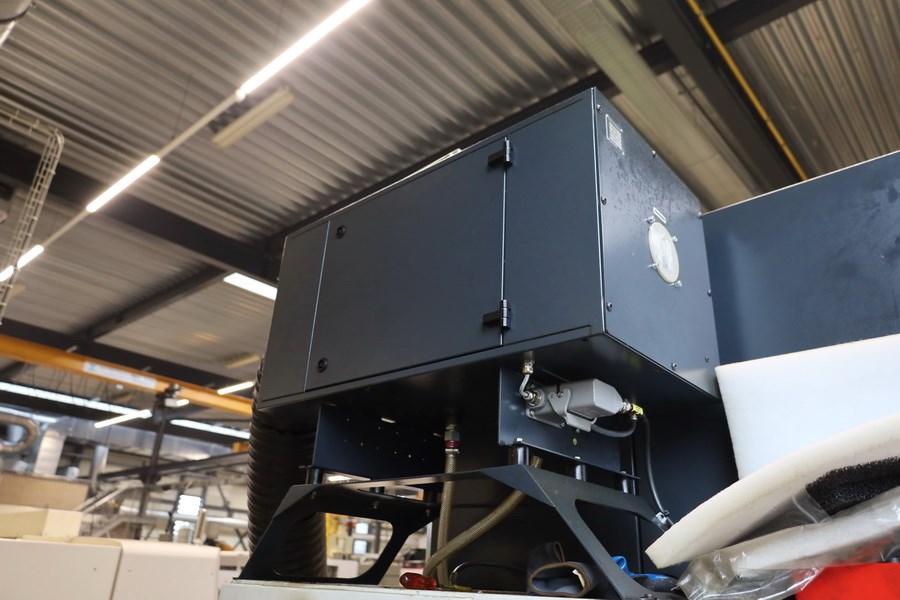

Ölnebelabscheider AFS 600
Späneförderer
Signal Lampe - 4 Farben
direktes Messsystem
Portallader DMG MORI - GX 6
div. Werkzeughalter
div. Spannbacken

Irrtum in den technischen Daten vorbehalten.
