GILDEMEISTER - Sprint 42 linear
CNC - Drehmaschinen CNC - Dreh- und Fräszentren
Bilder
Senden Sie dem Verkäufer eine Nachricht.*
Bilder
Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image
Beschreibung

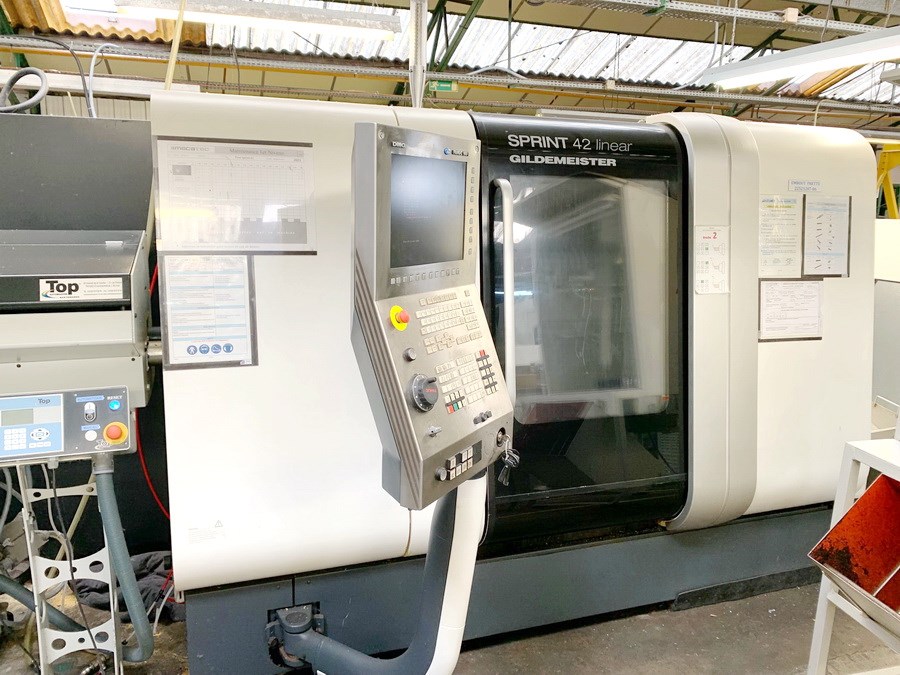

GILDEMEISTER - Sprint 42 linear

Angebotsdetails
Lagernummer 1039-8957
Maschinenart CNC Dreh- und Fräszentrum
Hersteller GILDEMEISTER
Type Sprint 42 linear
Baujahr 2011
Steuerung Fanuc 160i SLIMline
Lagerort Frankreich
Ursprungsland Deutschland
Lieferzeit nach Absprache
Frachtbasis ab Standort
Zusatzinformationen CNC-Hochleistungs Dreh- und Fräszentrum
GILDEMEISTER - Sprint 42 linear

- Achsen: 6+2

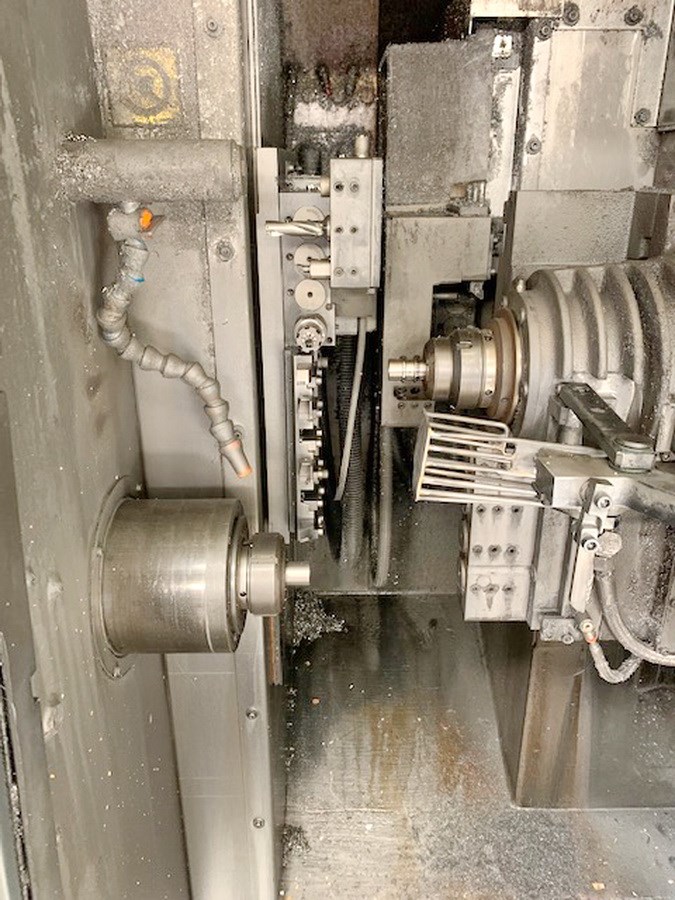

- Haupt- und Gegenspindel
- Werkzeugantrieb
- 2 C-Achsen

Technische Details
Drehdurchmesser max. 42 mm
Drehlänge Z2: 320 mm
Steuerung Fanuc 160i SLIMline
Hauptspindel:
Max. Drehzahl 6.500 min/-1
Antriebsleistung - Hauptspindel 7,5 / 5,5 kW
Max. Drehmoment 37,5 Nm
max. nutzbarer Stangendurchmesser 42 mm
C - Achse 360 °

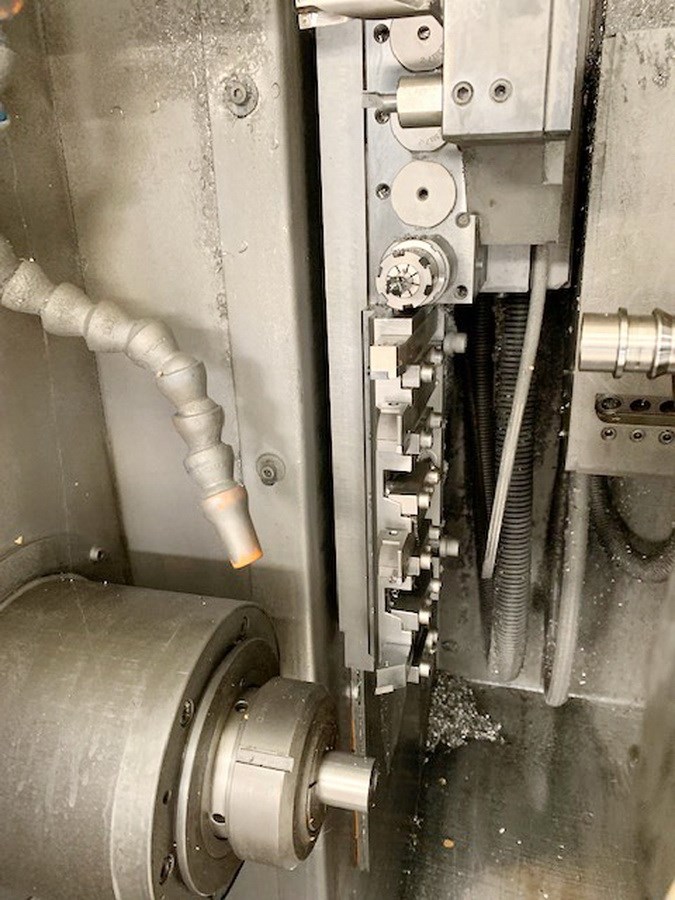

Schlitten I:
x-Weg 1: 65 mm
y-Weg 1: 350 mm
z-Weg 1: 120 mm
Werkzeugplätze 6 / 4 pos.
festestehende Stationen 6
angetriebene Stationen 4
Außenbearbeitung 6
Innenbearbeitung 4
Schaftdurchmesser 16 x 16 mm
Schaftdurchmesser der Bohrer 32 mm
Spannzangen ESX 20
Gegenspindel:
Max. Drehzahl 6.500 min/-1
Antriebsleistung - Gegenspindel 5,5 / 3,7 kW
Max. Drehmoment 19,6 Nm
C-Achse 360 °
Schlitten II:
x-Weg 2: 265 mm
y-Weg 2: 326 mm
z-Weg 2: 320 mm
Werkzeugplätze 4 + 4 + 3 / 4 pos.
festestehende Stationen 4 + 4 + 3
angetriebene Stationen 4
Außenbearbeitung 3
Innenbearbeitung 4 + 4
Angetriebene Werkzeugstationen:
Max. Drehzahl angetr. WZ-Stationen max. 5.000 min/-1
Antriebsleistung - angetr. Werkzeugstationen 0,55 kW
Max. Drehmoment 2,2 Nm
Schaftdurchmesser 16 x 16 mm
Schaftdurchmesser der Bohrer 32 mm
Spannzangen ESX 20
Vorschübe:
Eilgang max. 30 m/min
Beschleunigung max. 10 m/s²
Vorschubkraft max. 3,5 kN
Gesamtleistungsbedarf 40 kVA
Maschinengewicht ca. 4,7 t
Raumbedarf ca. 8,5 x 2,5 x 2,1 m

Zubehör
Dokumentation
Späneförderer
Teileabführung

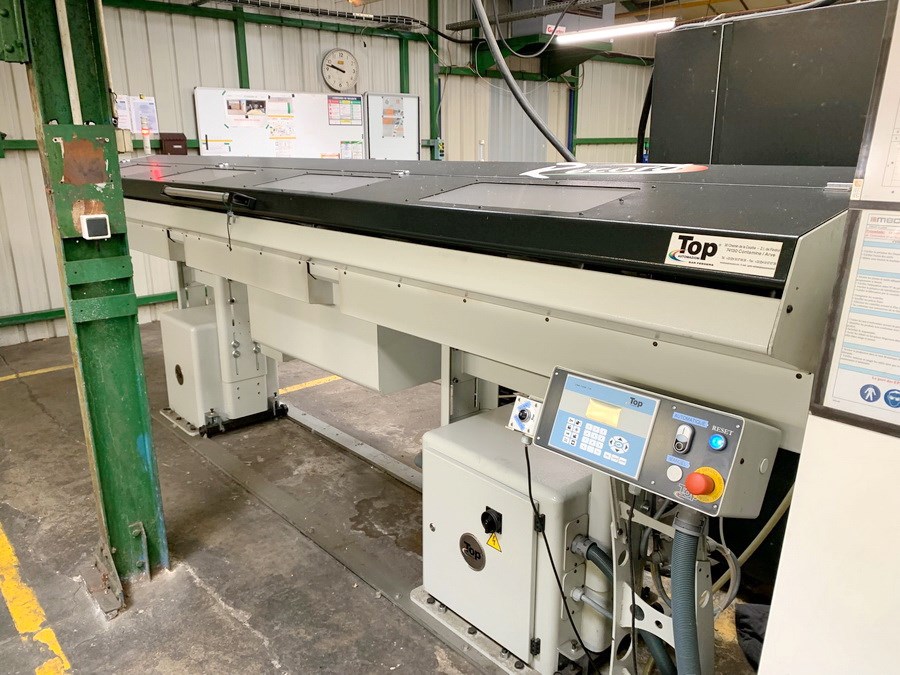

Stangenlademagazin TOP Automazioni 345 SX
Kühlmitteleinrichtung
Werkzeugantrieb
C-Achse Haupt- und Gegenspindel
Interface für Stangenlader

Irrtum in den technischen Daten vorbehalten.
