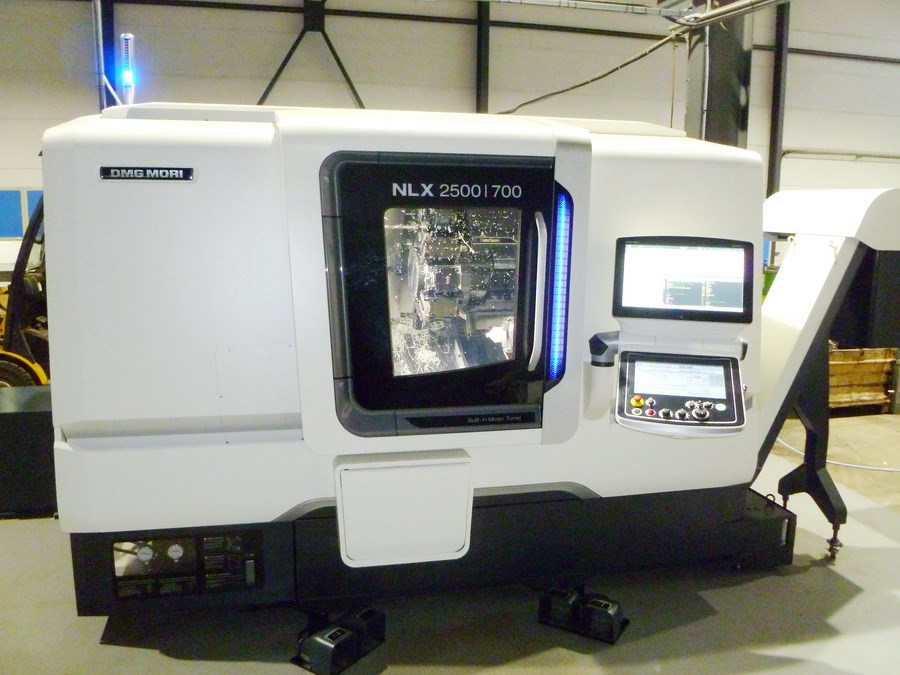

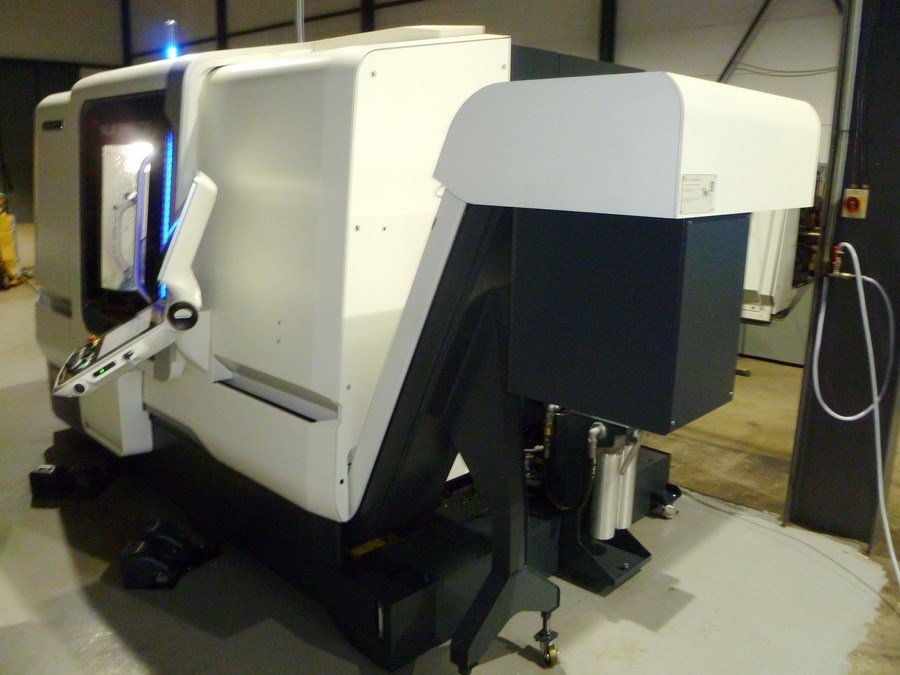

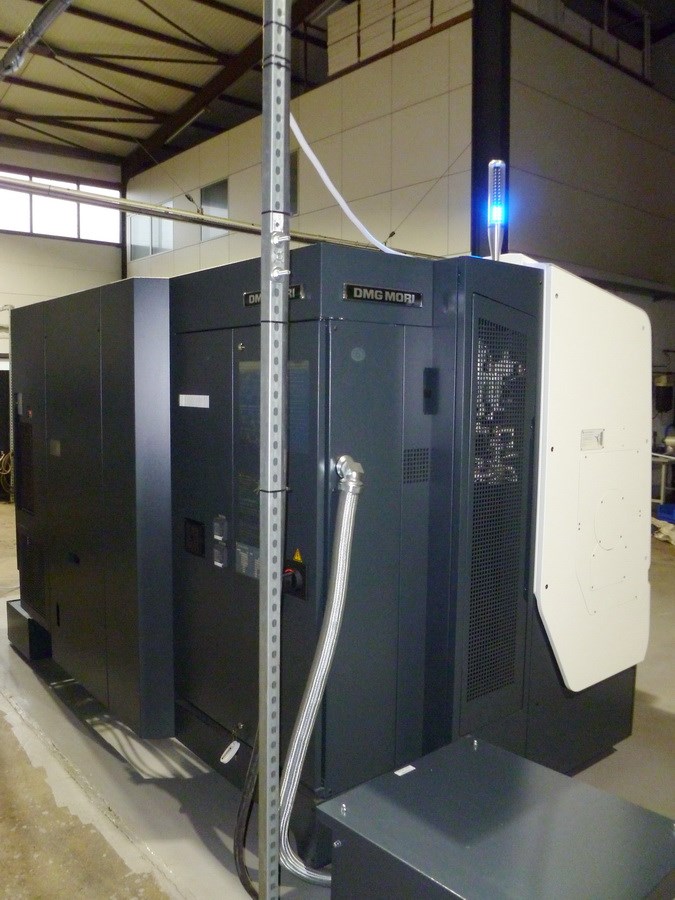

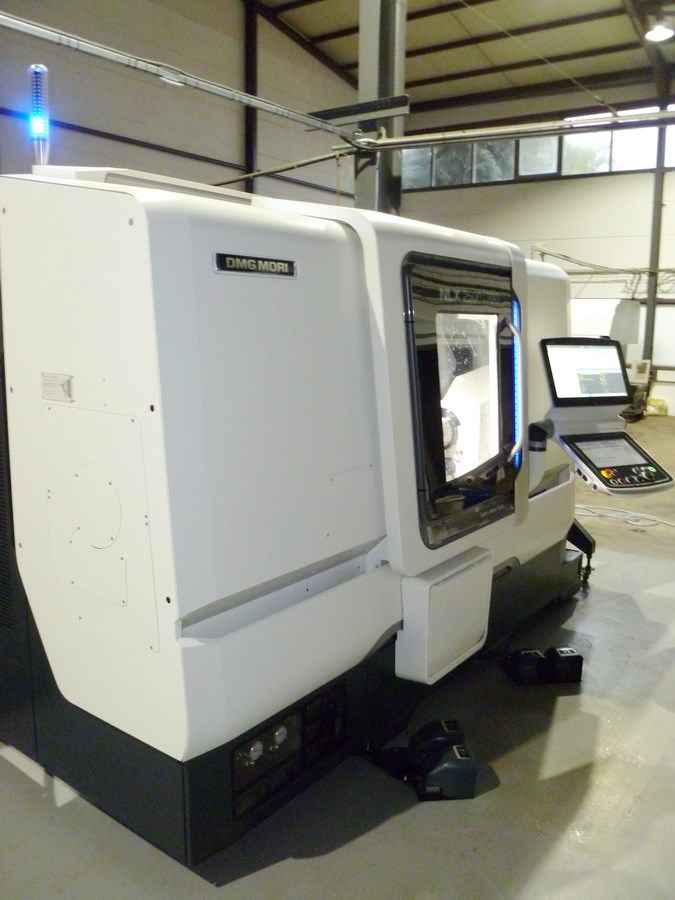

DMG MORI - NLX 2500 SY / 700
CNC - Drehmaschinen
CNC - Dreh- und Fräszentren
| Verkäufer CNC-Shop |
|
| View More Listings | |
Beschreibung
| DMG MORI - NLX 2500 SY / 700 | |
| Angebotsdetails | |
| Lagernummer | 1039-8898 |
| Maschinenart | CNC Dreh- und Fräszentrum |
| Hersteller | DMG MORI |
| Type | NLX 2500 SY / 700 |
| Baujahr | 2018 |

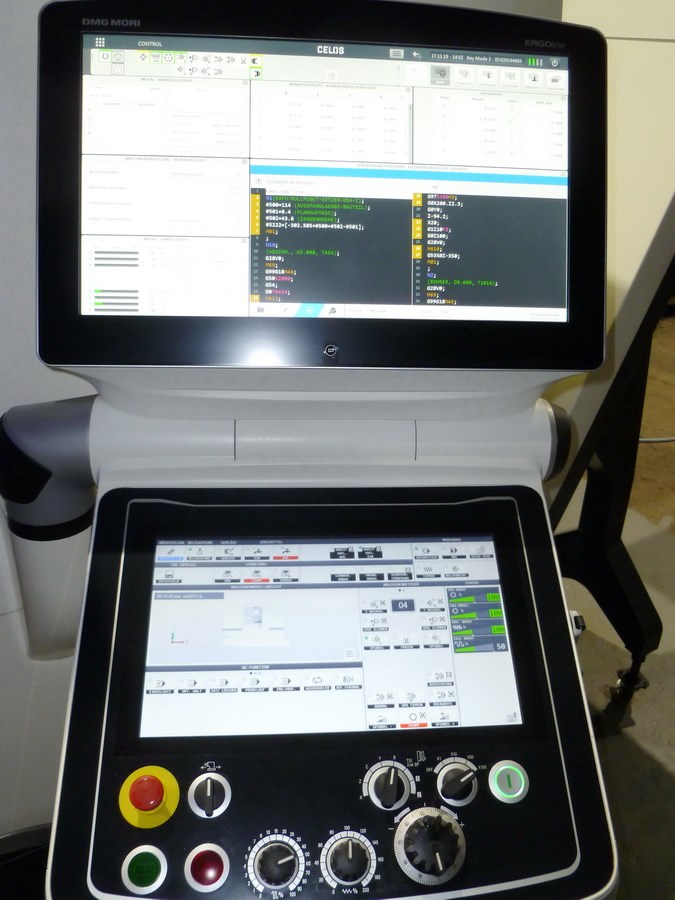

| Steuerung | MAPPS M730UM CELOS |
| Lagerort | Hessen |
| Ursprungsland | Japan |
| Lieferzeit | sofort |
| Frachtbasis | ab Standort |
| Zusatzinformationen | CNC - Dreh- und Fräszentrum DMG MORI - NLX 2500 SY / 700 - Gegenspindel - Werkzeugantrieb - Y-Achse - C-Achse - viel Zubehör ! |
| Technische Details | |
| Drehdurchmesser | max. 366 mm |
| Drehlänge | 705 mm |
| Steuerung | MAPPS M730UM CELOS |
| Umlaufdurchmesser über Bett | 920 mm |
| Umlaufdurchmesser über Planschlitten | 742 mm |
| Standard-Drehdurchmesser | 275 mm |
| Hauptspindel: | |
| Drehzahlbereich - Hauptspindel | 4.000 min/-1 |
| Antriebsleistung - Hauptspindel | 18,5 / 15 kW |
| Spindelnase | JIS A2-8 DIN 55026 |
| Futterdurchmesser | 254 mm |
| Spindellagerdurchmesser | 140 mm |
| Spindelbohrung | 91 mm |
| max. nutzbarer Stangendurchmesser | 80 mm |
| C-Achse | 0,001 ° |
| Gegenspindel: | |
| Drehzahlbereich - Gegenspindel | 6.000 min/-1 |
| Antriebsleistung - Gegenspindel | 11 / 7,5 kW |
| Spindelnase | JIS A2-5 |
| Futterdurchmesser | 169 mm |
| Spindellagerdurchmesser | 85 mm |
| Spindelbohrung | 43 mm |
| max. nutzbarer Stangendurchmesser | 41 mm |
| C-Achse | 0,001 ° |
| Verfahrwege: | |
| x-Weg | 260 mm |
| z-Weg | 795 mm |
| Y - Achse | 100 (+/- 50) mm |
| C-Achse | 360 ° |
| Verfahrweg Gegenspindel | B: 734 mm |

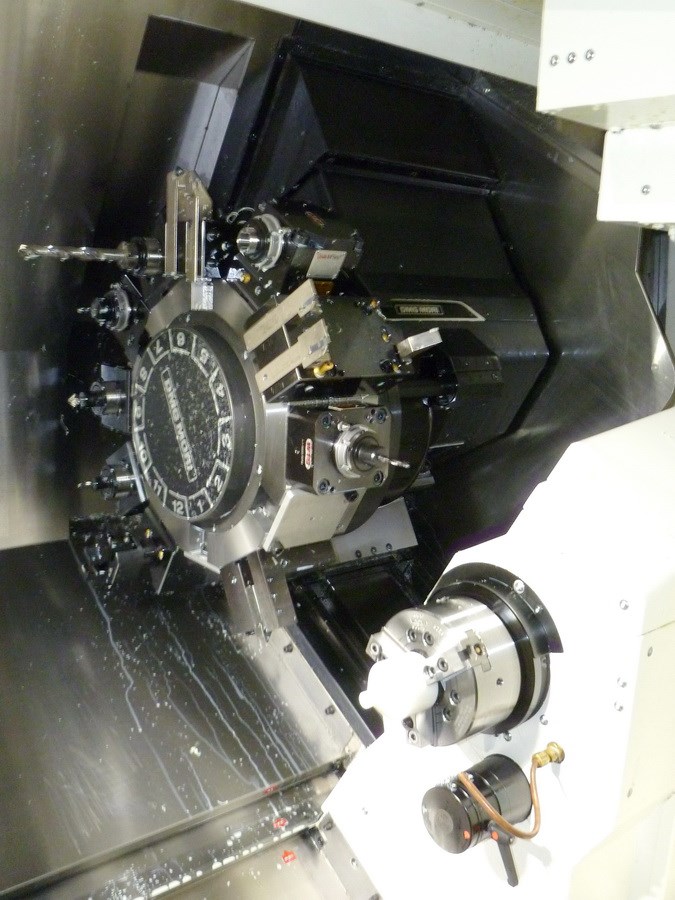

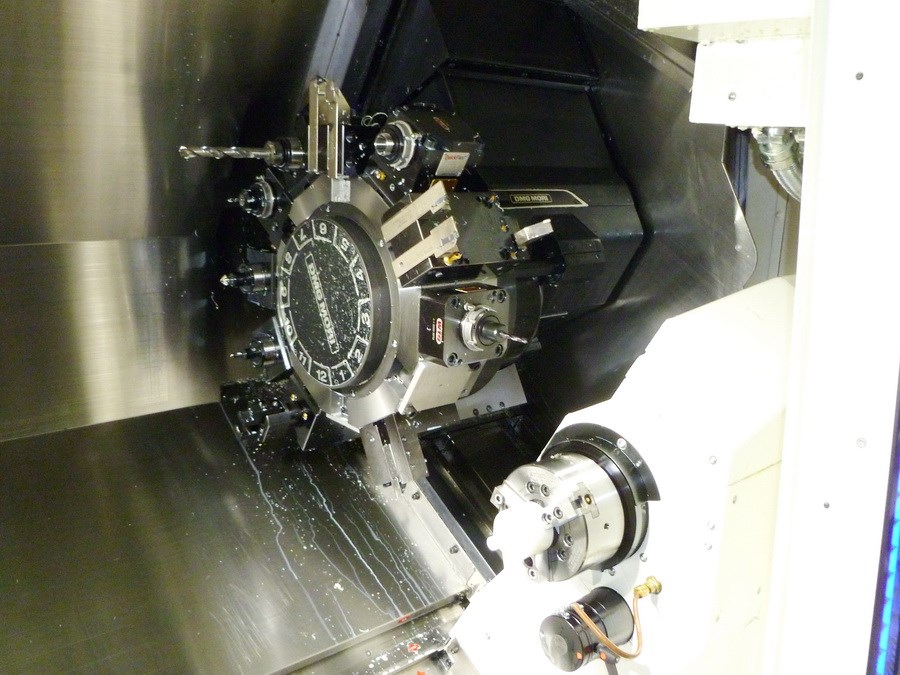

| Werkzeugrevolver: | |
| Typ | BMT 60 |
| Anzahl der Werkzeugplätze | 12 pos. |
| Schafthöhe für Vierkantwerkzeug | 25 mm |
| Schaftdurchmesser der Bohrer | 50 mm |
| Revolverschaltzeit | 0,27 sec. |
| Werkzeugantrieb: | |
| Anzahl der angetriebenen Werkzeugstationen | 12 pos. |
| Drehzahlbereich - angetr. Werkzeuge | max. 10.000 min -1 |
| Antriebsleistung - angetr. Werkzeuge | 5,5 / 3,7 kW |
| Vorschübe: | |
| Eilgang ( X / Y / Z ) | 30 / 10 / 30 m/min |
| Vorschubgeschwindigkeit | max. 30.000 mm/min |
| Gesamtleistungsbedarf | 38 kVA |
| Maschinengewicht ca. | 6,4 t |
| Raumbedarf ca. | 5,0 x 3,0 x 2,3 m |
| Zubehör | |
| Dokumentation | |

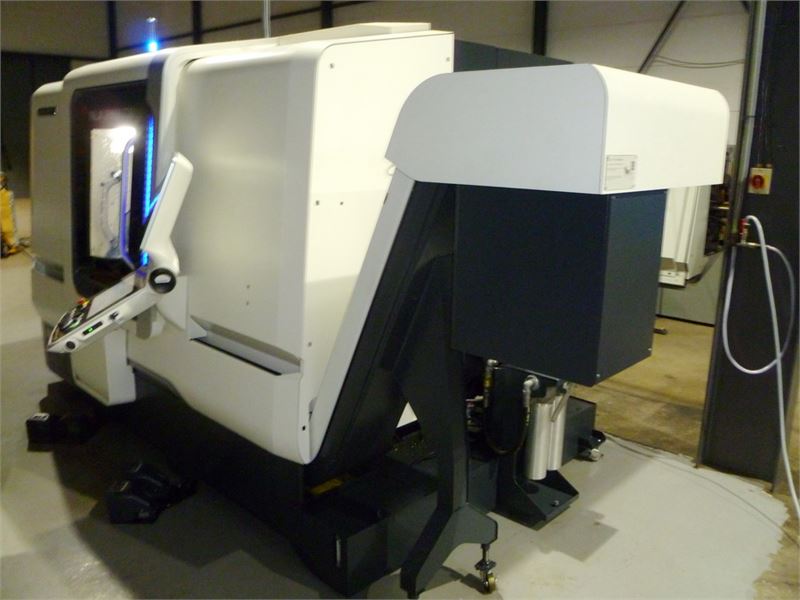

| Späneförderer | |
| Kühlmitteleinrichtung | 5 bar |
| Dreibackenfutter | 2x (Kitagawa / Howa) |
| Hydraulikeinheit | |
| C-Achse | 0,001° |
| Y-Achse | 100mm |
| Werkzeugantrieb | |
| Arbeitsraumbeleuchtung | |
| Teilefänger | 80x200mm/3,0kg |

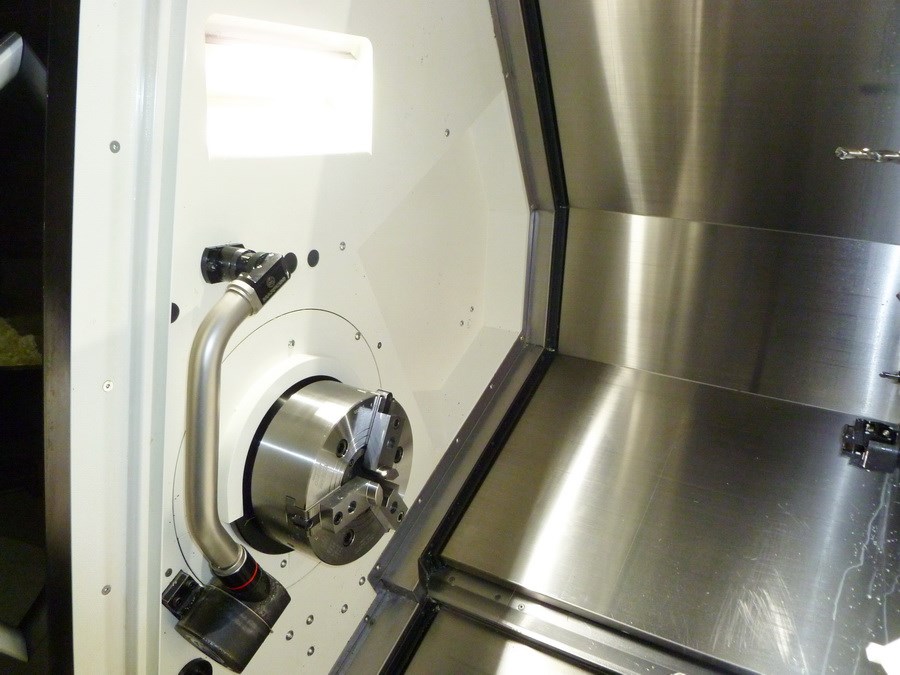

| Gegenspindel | |
| Hohlspanneinrichtung | 80mm |
| Teilhohlspanneinrichtung | 41mm |
| Reitstockfunktion Gegenspindel | |
| Werkzeugeinmeßarm | 2x man. |
| Signal Lampe - 4 Farben | |
| Werkstückauswerfer für Gegenspindel | |
| Interface für Stangenlader | |
| div. Werkzeughalter | |

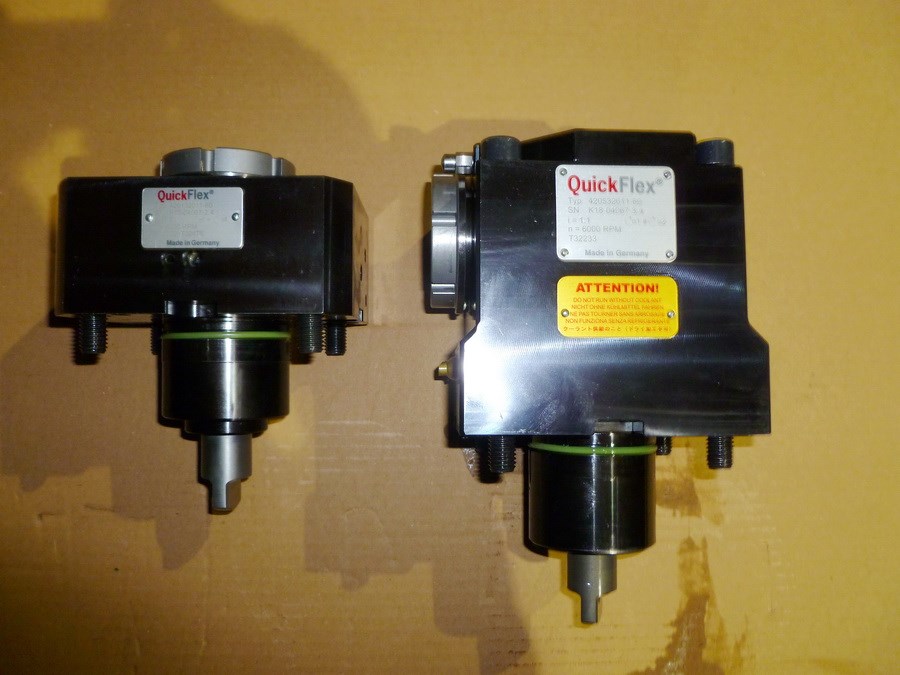

| angetriebene Werkzeughalter | 4 + 4 |
| div. Spannzangen | |
| Spannzangenfutter | Spanntop Nova 175/80 |
| Irrtum in den technischen Daten vorbehalten. | |
