HEDELIUS - RS 505 K 40
CNC - Bearbeitungszentren Universal
Bilder
Senden Sie dem Verkäufer eine Nachricht.*
Bilder
Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image
Video
Beschreibung
HEDELIUS - RS 505 K 40

Angebotsdetails
Lagernummer 1039-8886
Maschinenart Bearbeitungszentrum - Universal
Hersteller HEDELIUS
Type RS 505 K 40
Baujahr 2014

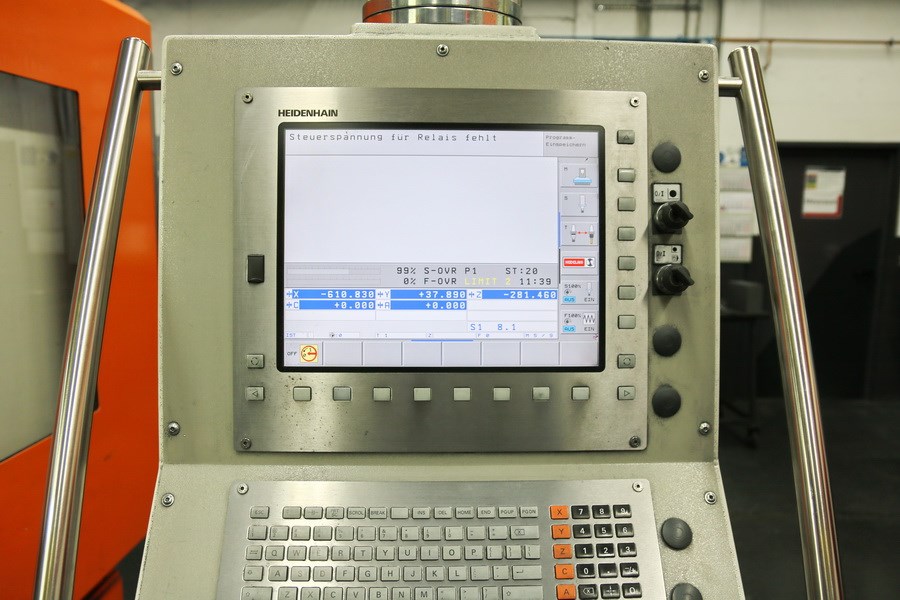

Steuerung iTNC 530 Heidenhain
Lagerort D-59302 Oelde
Ursprungsland Deutschland
Lieferzeit nach Absprache
Frachtbasis ab Standort
Zusatzinformationen

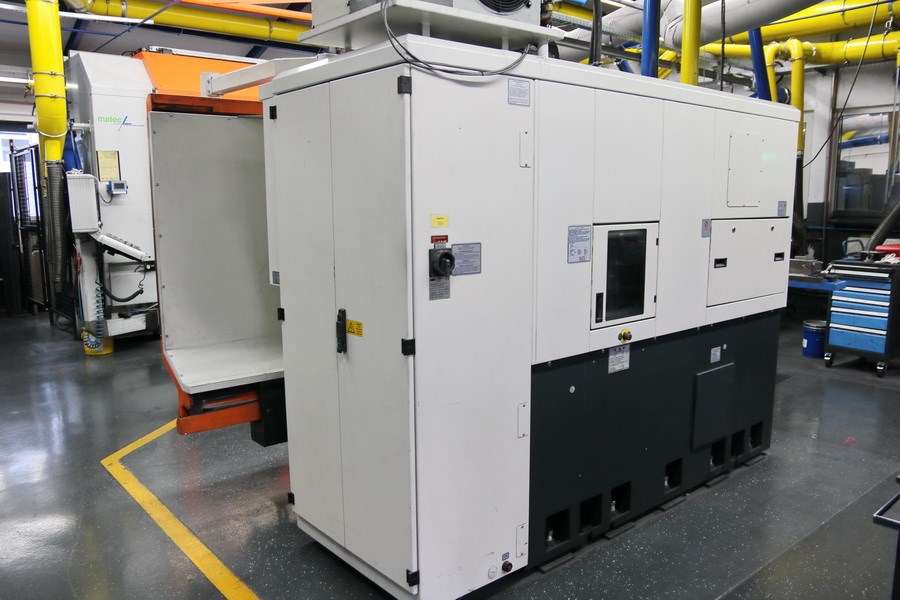

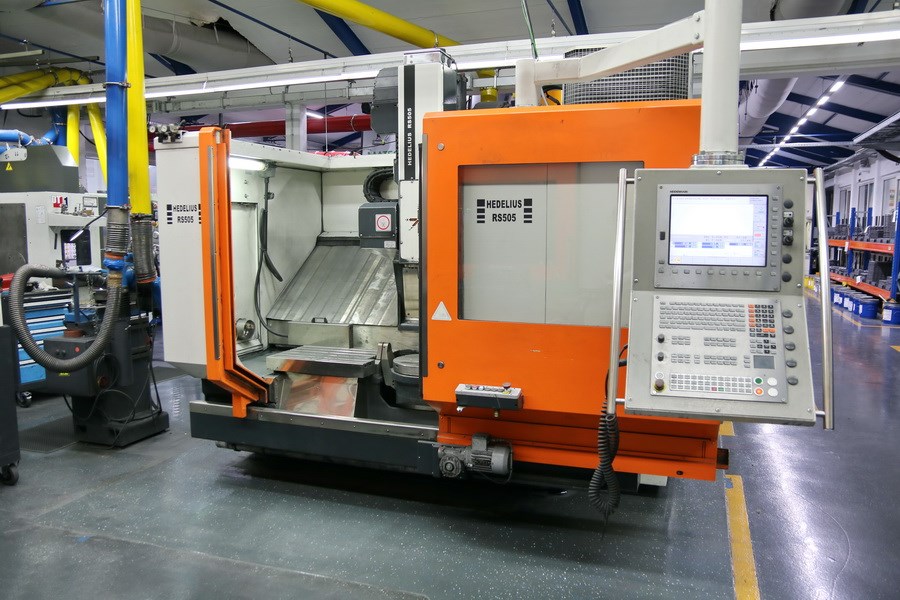

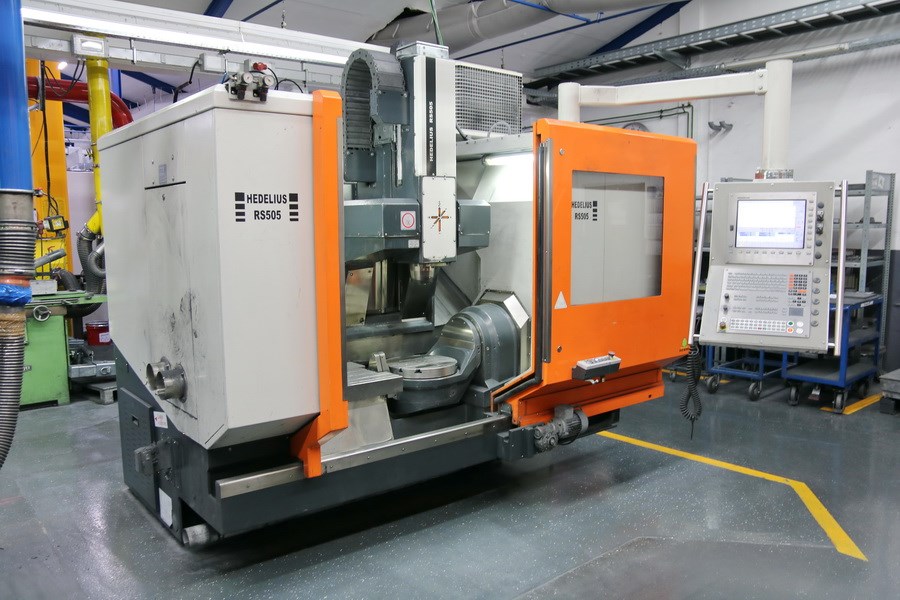

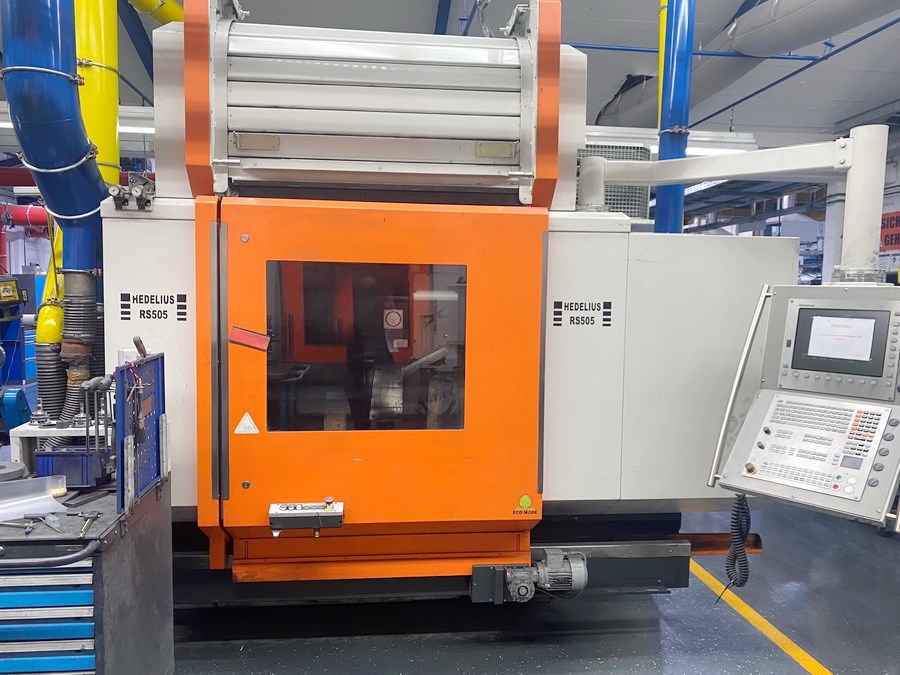

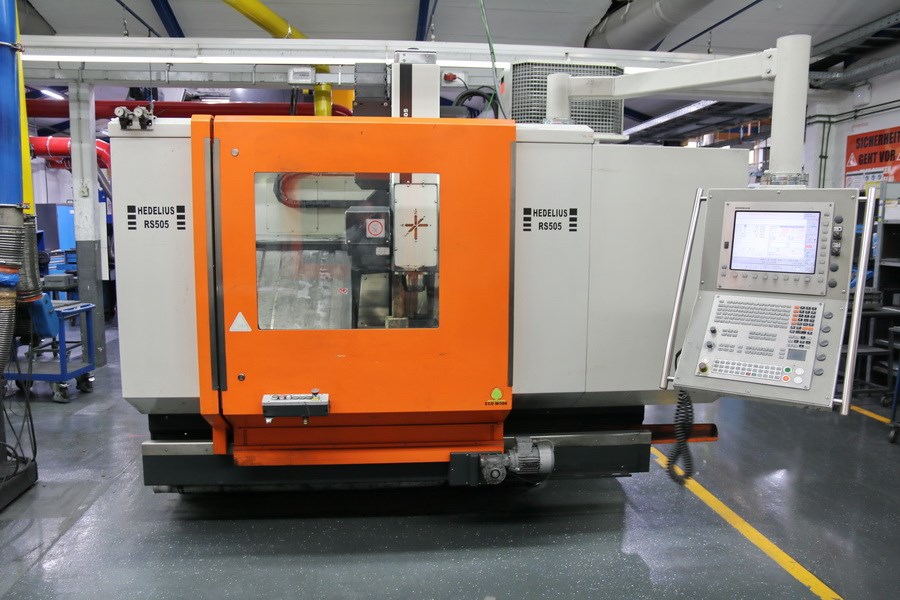

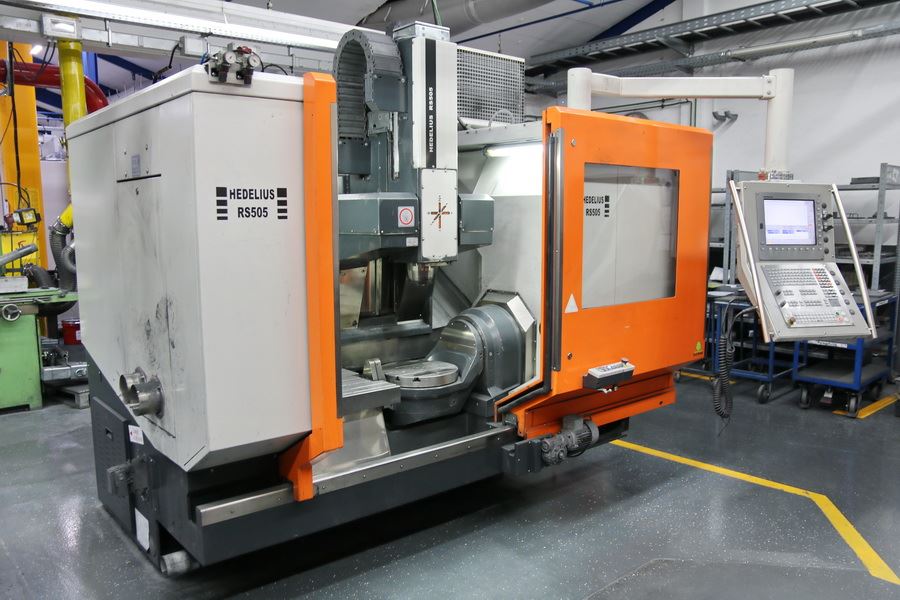

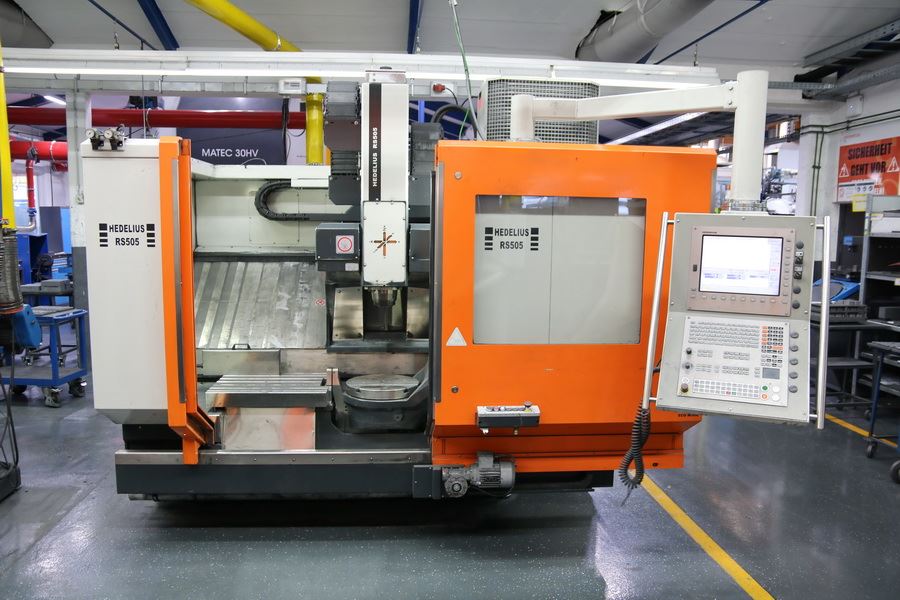

5-Achsen-CNC-Bearbeitungszentrum Universal
HEDELIUS - RS 505 K 40

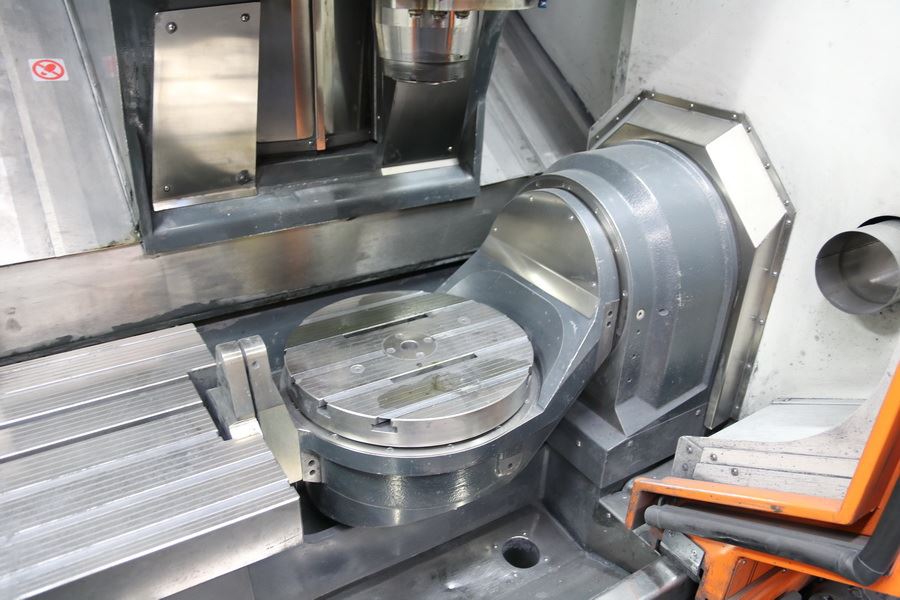

- NC-Schwenkrundtisch integriert in Starrtisch
- Betriebsstunden: Strom-Ein: ca. 24.500h / Spindellaufzeit: ca. 7.500h

- OHNE Kühlmitteleinrichtung


Technische Details
x-Weg (1.000) 450 / 420 mm
y-Weg 510 mm
z-Weg 480 mm

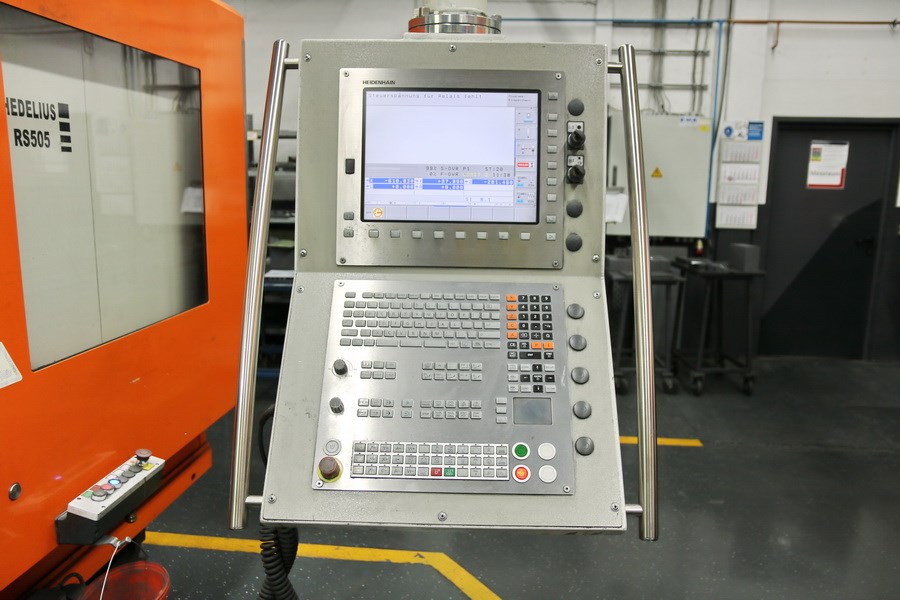

Steuerung iTNC 530 Heidenhain
Abstand Spindelnase und Tisch 140 - 620 mm

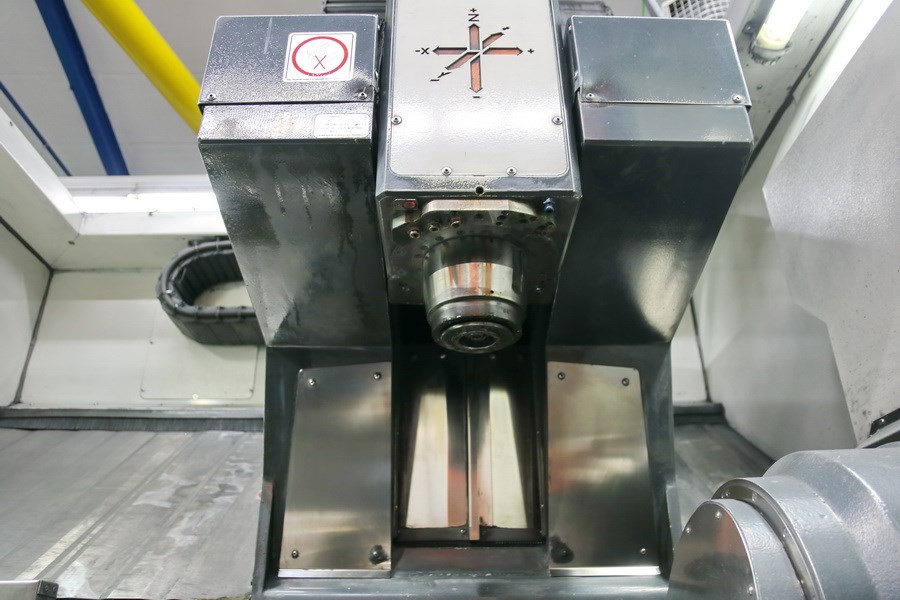

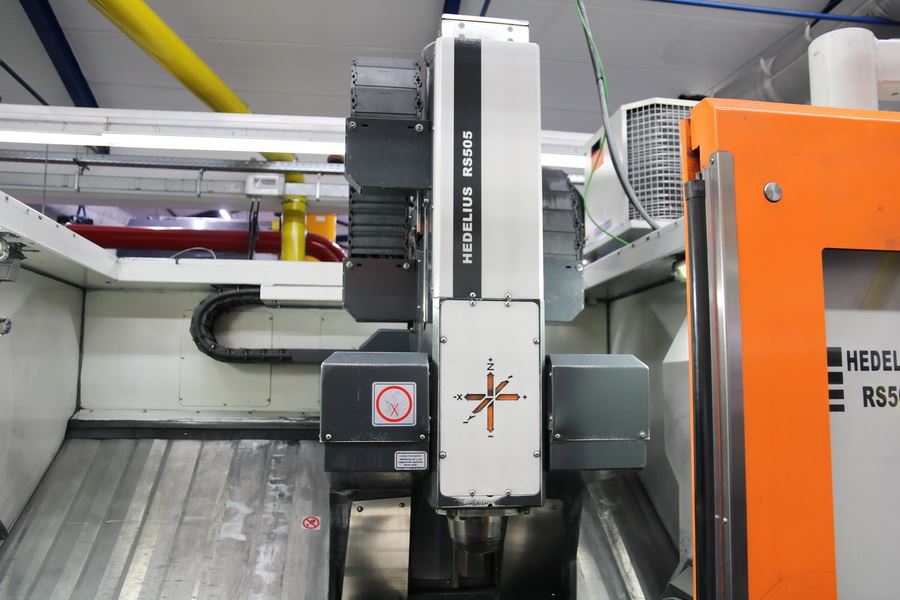

Hauptspindel:
Drehzahlbereich - Hauptspindel 50 - 24.000 min/-1
Antriebsleistung - Hauptspindel 24 kW
Max. Drehmoment 93,5 Nm
Werkzeugaufnahme HSK-A63

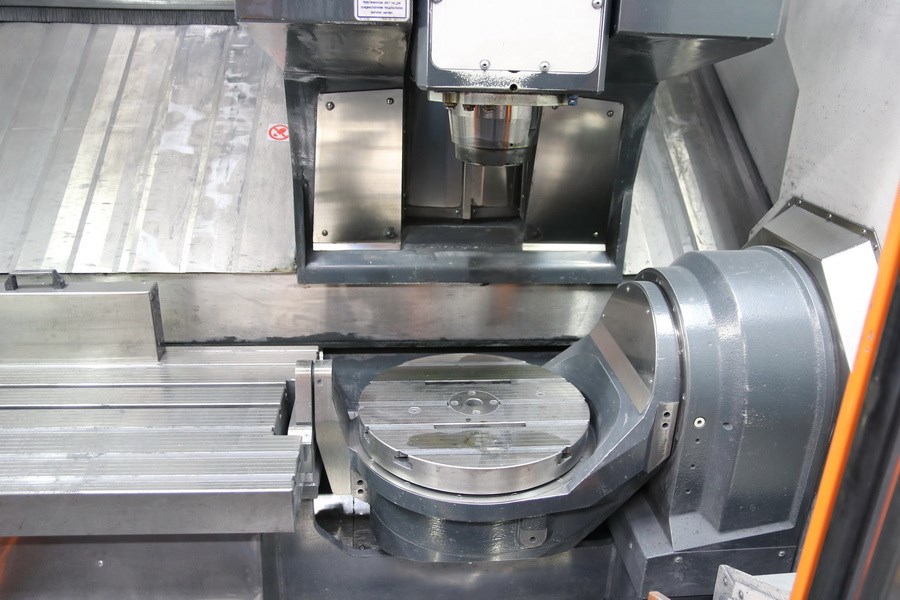

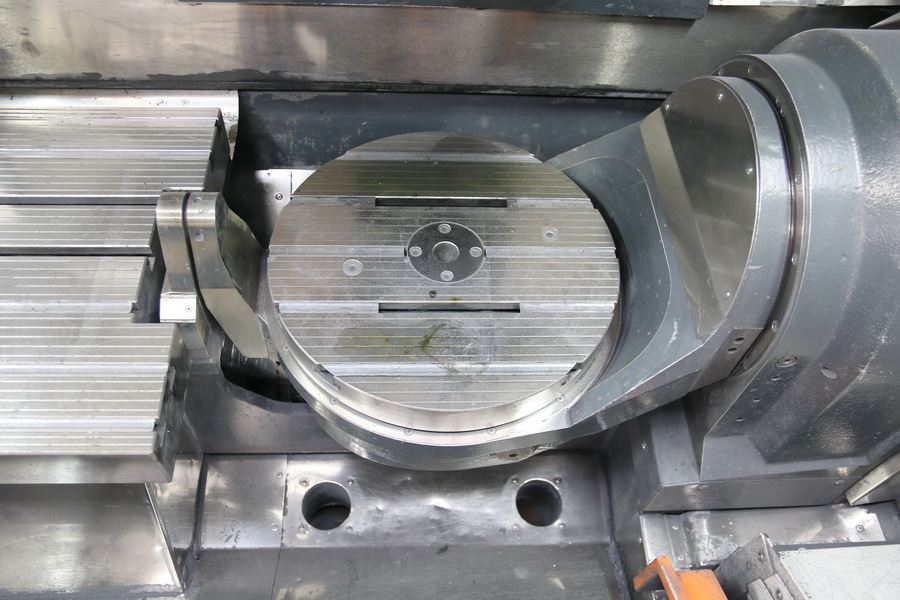

Arbeitstisch:
Tischaufspannfläche 650 x 510 mm
Rundtischdurchmesser 420 mm
Störkreisdurchmesser max. 460 mm
Höhe des Stützlagers 90 mm
schwenkbar +10 / -100 °
drehbar +/- 360 °
T-Nuten (7x) 5x 14 x 80 mm
Tischdrehzahl 0 - 30 min/-1
max. Tischbelastung (300) 200 kg
Tischhöhe über Flur 760 mm

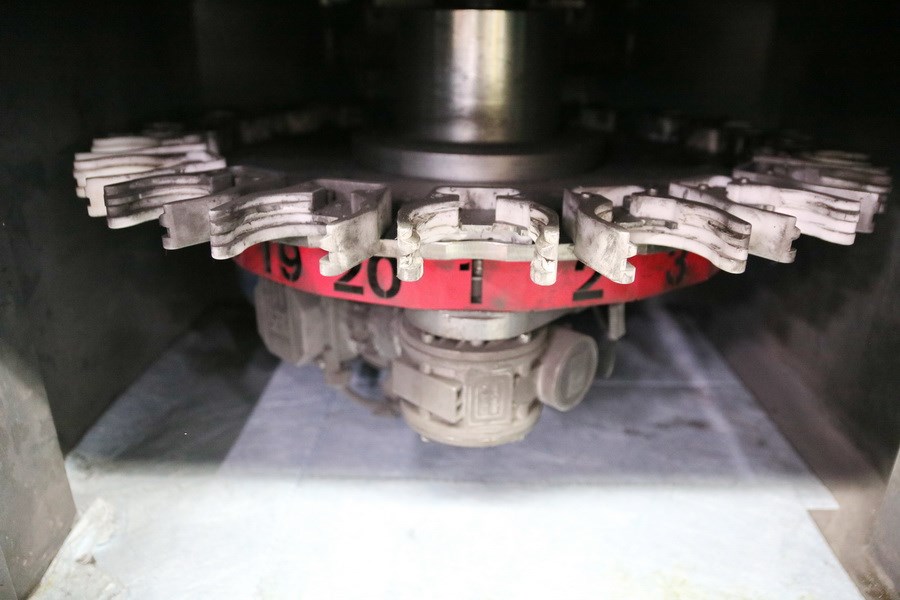

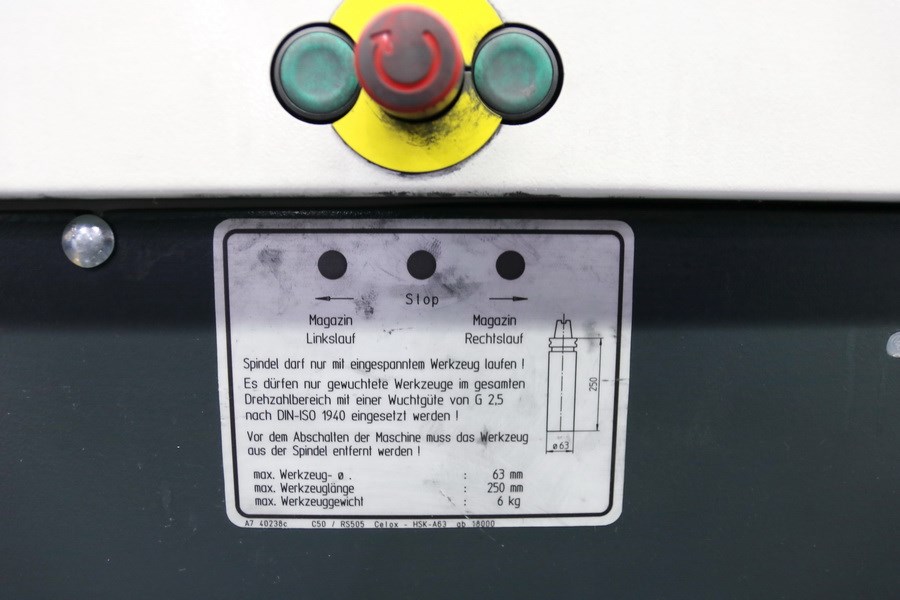

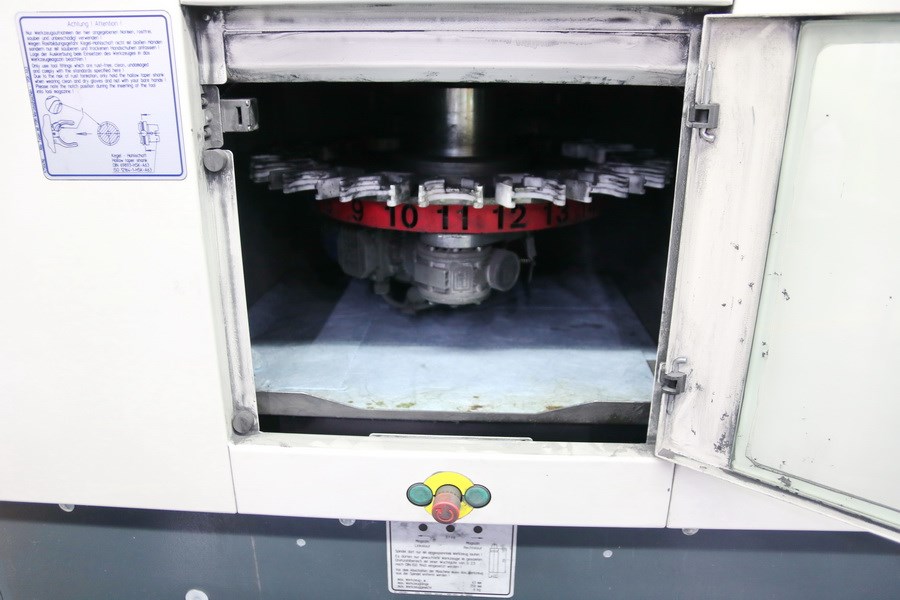

Werkzeugmagazin:
Anzahl der Werkzeugplätze 20 pos.
Werkzeugaufnahme HSK-A63
max. Werkzeugdurchmesser 63 mm
max. Werkzeuglänge 250 mm
Wechselzeit Werkzeug - Werkzeug ca. 3,0 sec
Wechselzeit Span - Span 6,0 sec
Zerspanwerte:
max. Fräsleistung 250 cm³/min
max. Bohrdurchmesser 30 mm
max. Gewindedurchmesser M18
Vorschübe:
Eilgang ( X / Y / Z ) 45 m/min
Vorschubgeschwindigkeit 0 - 45.000 mm/min
max. Vorschubkraft 5 kN
Gesamtleistungsbedarf 20 kVA
Maschinengewicht ca. 5,5 t
Raumbedarf ca. 5,0 x 4,0 x 3,0 m

Zubehör

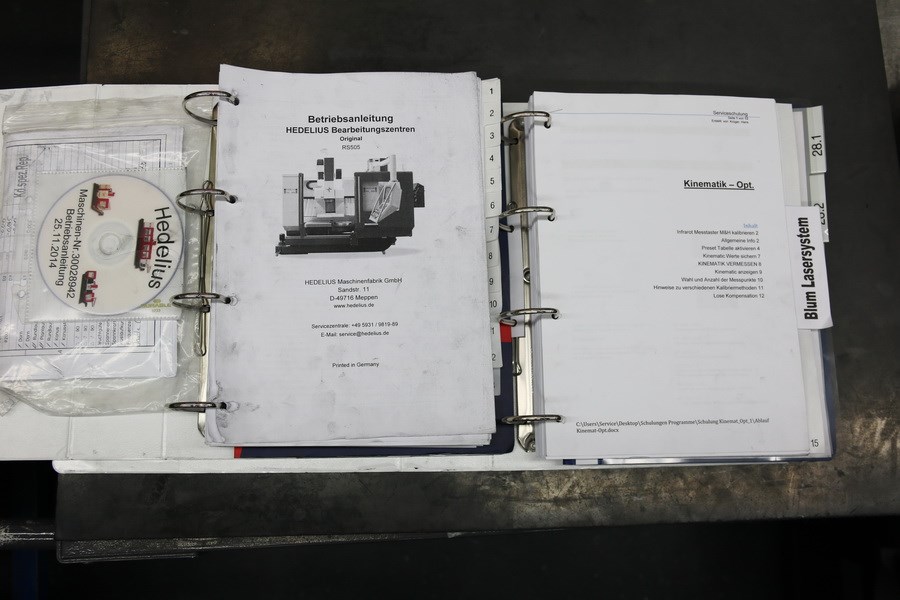

Dokumentation
Werkzeugeinmessung

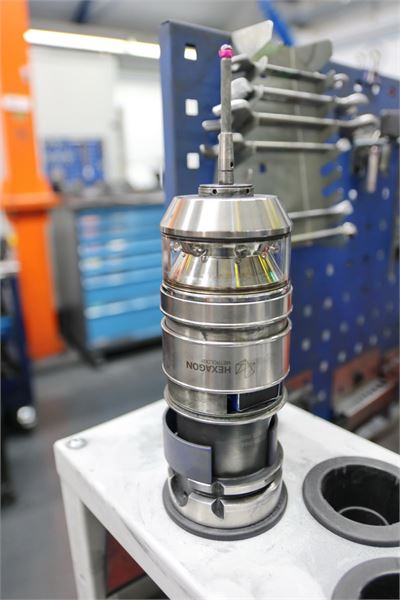

Meßtaster M & H
Werkzeugwechsler

Irrtum in den technischen Daten vorbehalten.
