GILDEMEISTER - CTX beta 1250 TC
CNC - Drehmaschinen CNC - Dreh- und Fräszentren
Bilder
Senden Sie dem Verkäufer eine Nachricht.*
Bilder
Listing Image Listing Image Listing Image Listing Image
Beschreibung

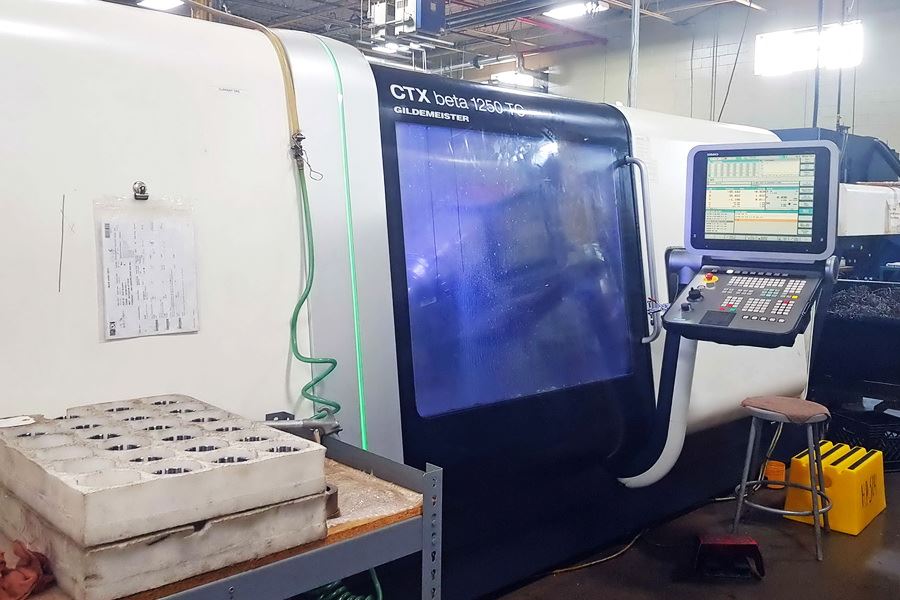

GILDEMEISTER - CTX beta 1250 TC

Angebotsdetails
Lagernummer 1039-8803
Maschinenart CNC Dreh- und Fräszentrum
Hersteller GILDEMEISTER
Type CTX beta 1250 TC
Baujahr 2009

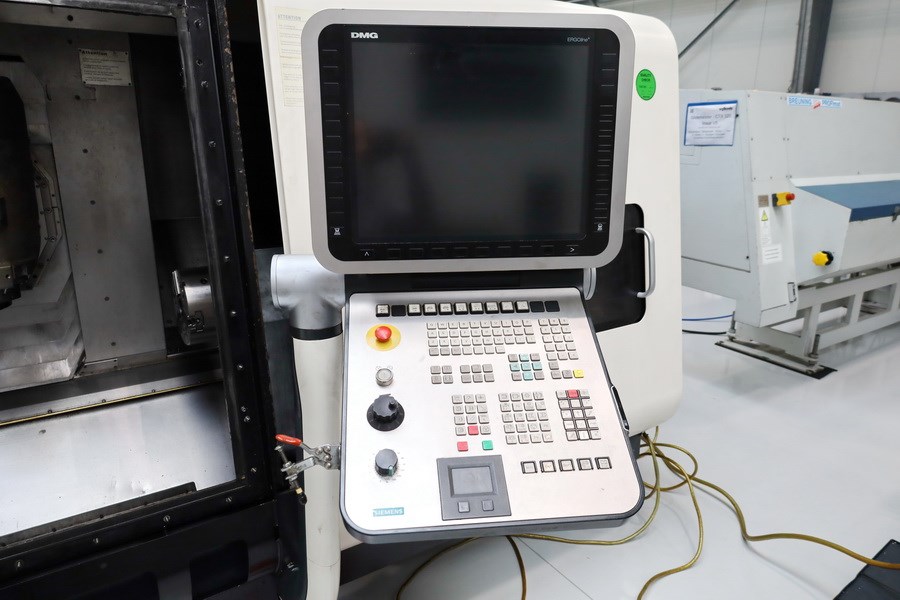

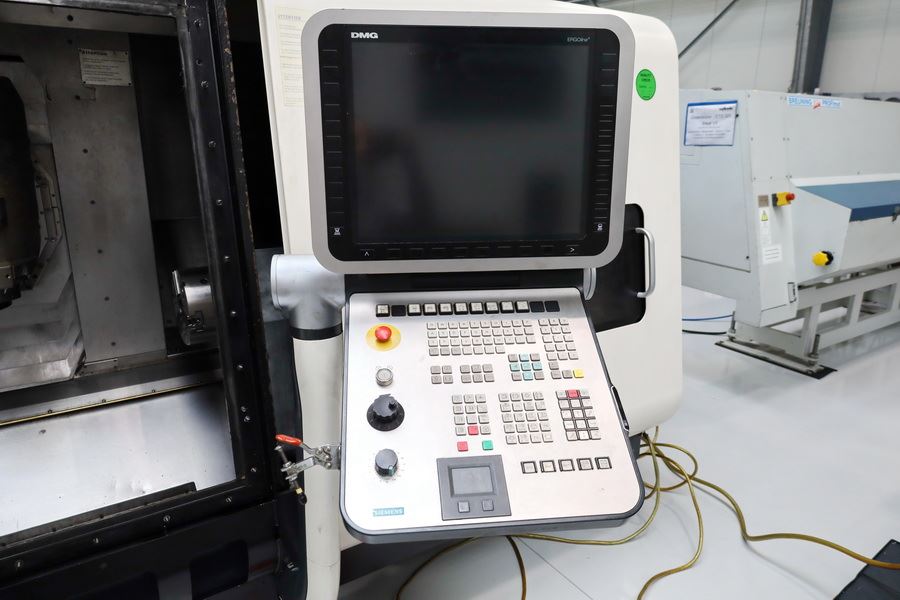

Steuerung 840 D sl ERGOline Siemens
Lagerort in Transit
Ursprungsland Deutschland
Lieferzeit nach Absprache
Frachtbasis ab Standort
Zusatzinformationen CNC - Dreh- und Fräszentrum
GILDEMEISTER - CTX beta 1250 TC

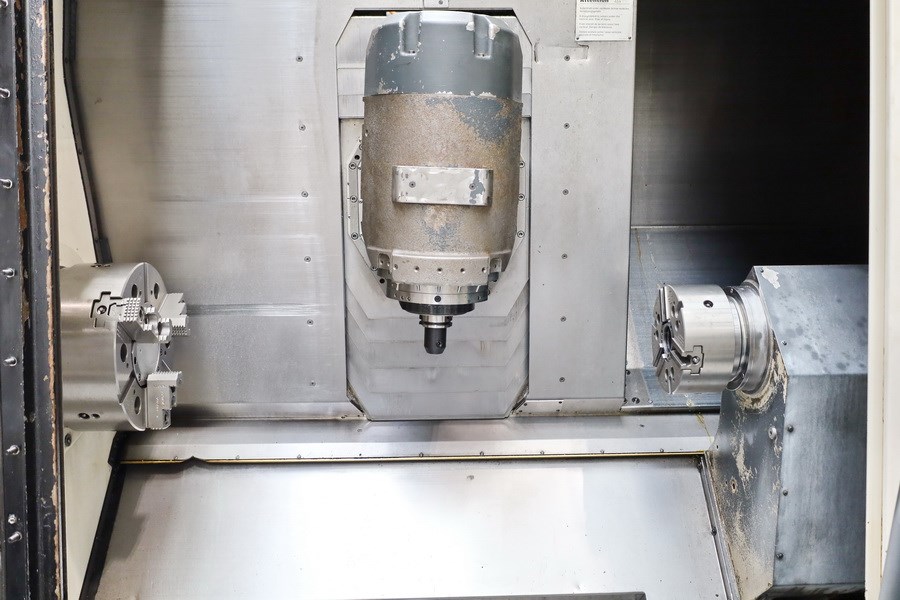

- Haupt- Gegen- und Frässpindel
- 5-Achsen-Simultanbearbeitung
- ShopTurn
- Hauptspindel ISM 102 / Gegenspindel ISM 52

Technische Details
Drehdurchmesser max. 500 mm
Drehlänge 1.250 mm
Steuerung 840 D sl ERGOline Siemens
Umlaufdurchmesser 500 mm
Standard-Drehdurchmesser 390 mm
Hauptspindel:
Drehzahlbereich - Hauptspindel 20 - 4.000 min/-1
Antriebsleistung - Hauptspindel 35 / 45 kW
Max. Drehmoment 600 / 700 Nm
Spindelkopf 220h5
Spindellagerdurchmesser 180 mm
max. nutzbarer Stangendurchmesser 102 mm
C-Achse 360 °
Futterdurchmesser max. 400 mm
Werkzeugmagazin:
Anzahl der Werkzeugplätze 24 pos.
max. Werkzeugdurchmesser 80 mm
max. Werkzeugdurch. bei freier Nachbarbox. 120 mm
max. Werkzeuggewicht 5 kg
max. Werkzeuglänge 300 mm

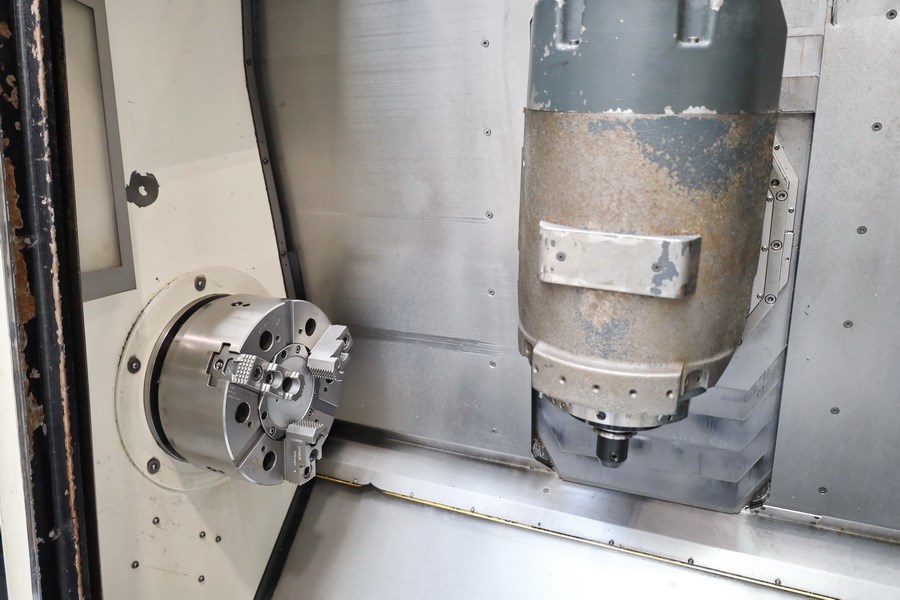

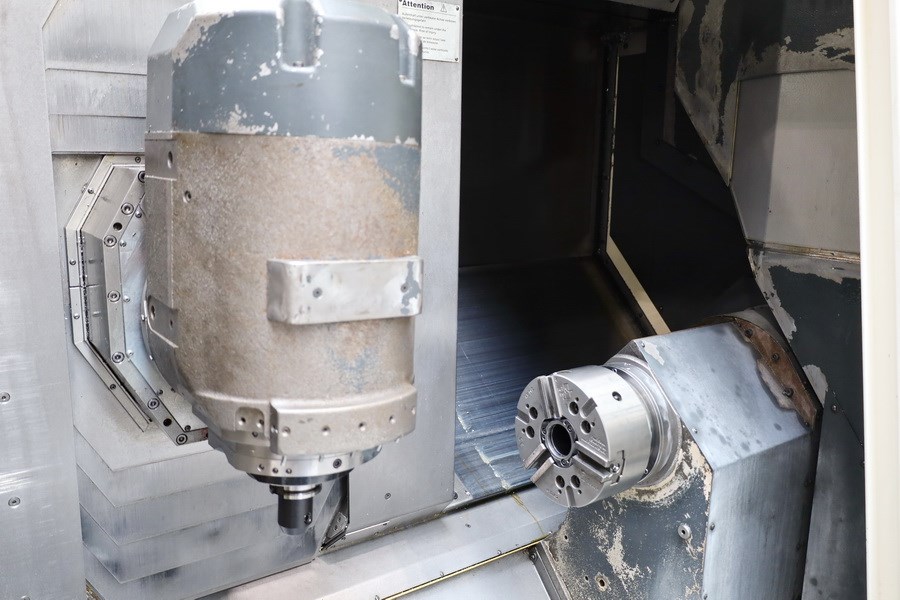

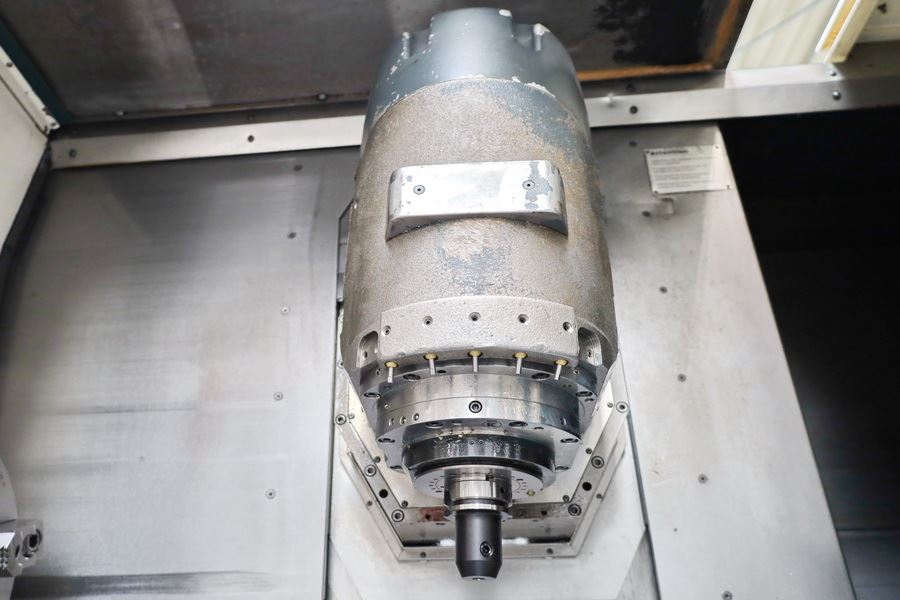

Frässpindel:
Drehzahlbereich Frässpindel max. 12.000 min/-1
Antriebsleistung - Frässpindel 22 kW
Max. Drehmoment 100 Nm
Werkzeugaufnahme HSK-63A DIN 69893
B-Achse +/- 110 °
Verfahrwege:
x-Achse 450 (-10) mm
z-Achse 1.300 mm
y-Achse +/- 100 mm

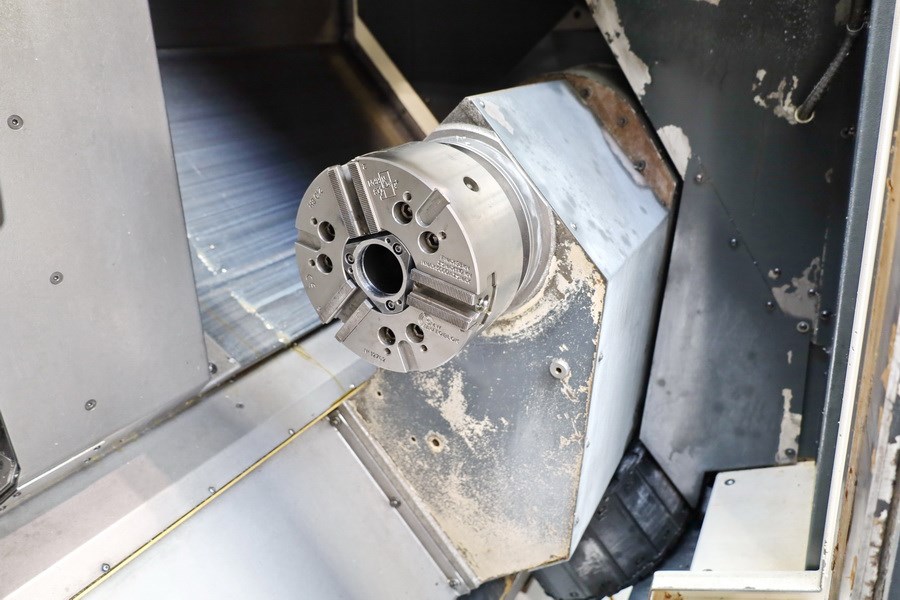

Gegenspindel:
Drehzahlbereich - Gegenspindel max. 6.000 min/-1
Antriebsleistung - Gegenspindel 15 / 20 kW
Stangendurchmesser max. 52 mm
C-Achse 360 °
Futterdurchmesser max. 210 mm
Gesamtleistungsbedarf 65 kVA
Maschinengewicht ca. 10,0 t
Raumbedarf ca. 6,0 x 2,5 x 2,5 m

Zubehör
Dokumentation

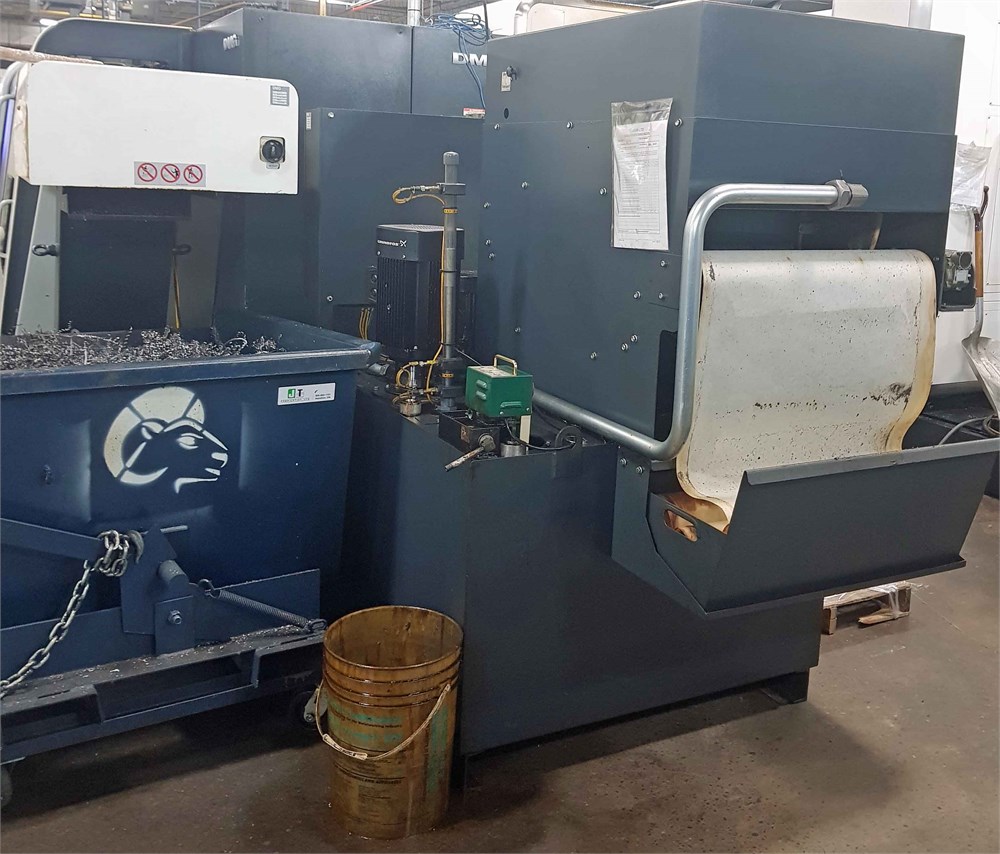

Späneförderer
Frässpindel
Kühlmitteleinrichtung 8 bar

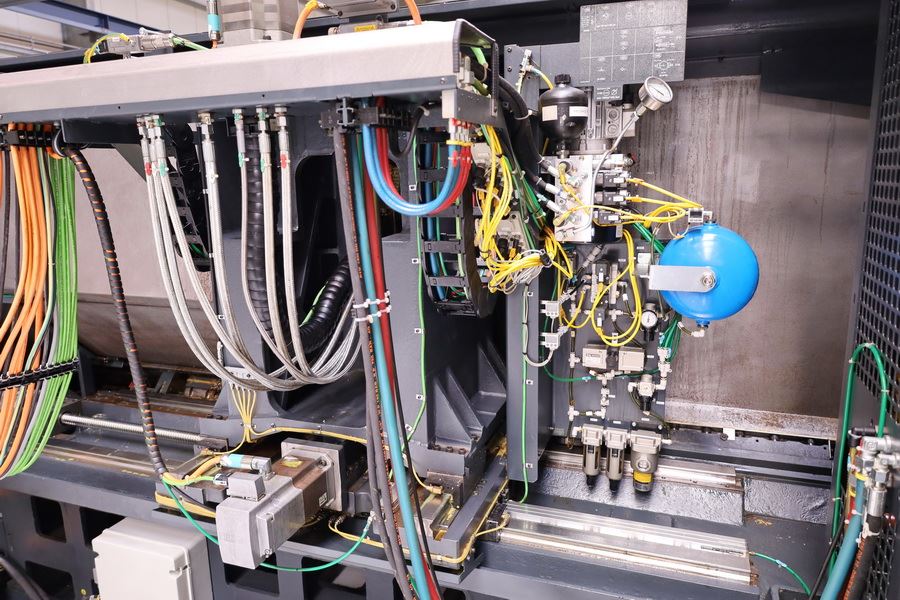

Hydraulikeinheit
Werkzeugwechsler
Arbeitsraumbeleuchtung
C-Achse
B-Achse
Y-Achse
Hohlspanneinrichtung 104mm / 110kN
Gegenspindel
Innenkühlung
direktes Wegmeßsystem XYZ
Reitstockfunktion Gegenspindel 2,5 - 6 kN

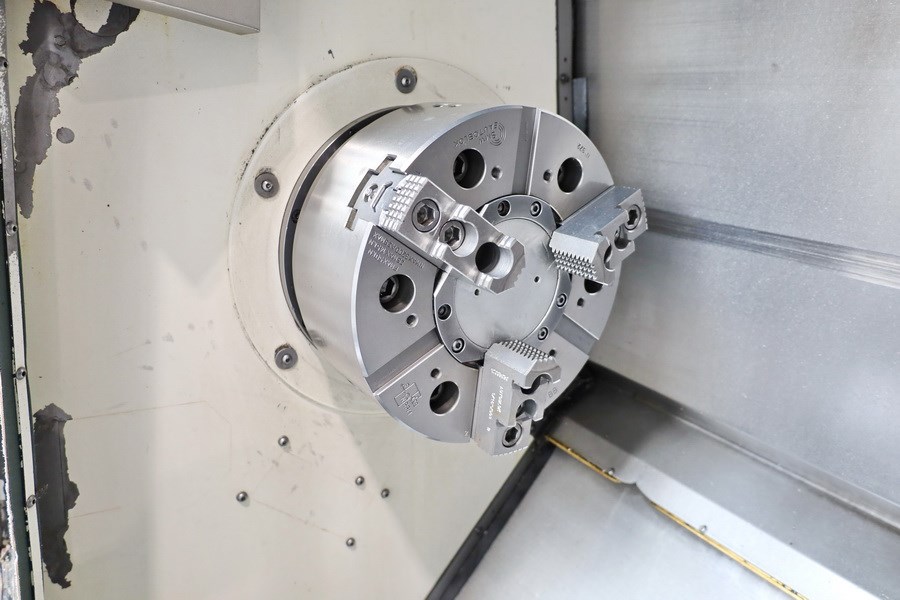

Dreibackenfutter SMW: 315BB / 210BH

Irrtum in den technischen Daten vorbehalten.
