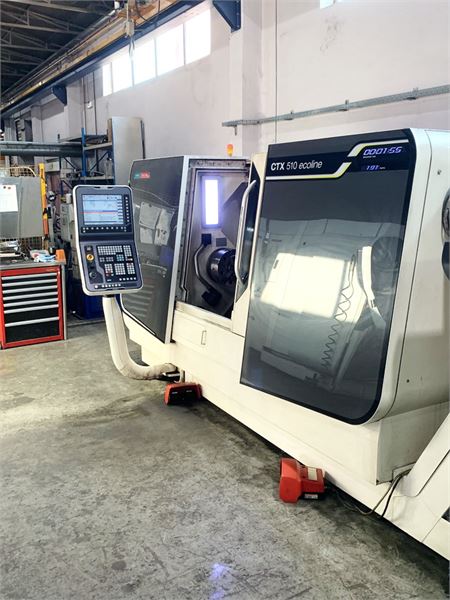

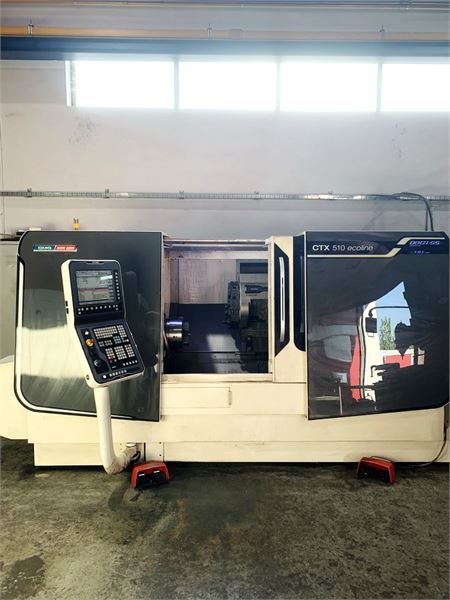

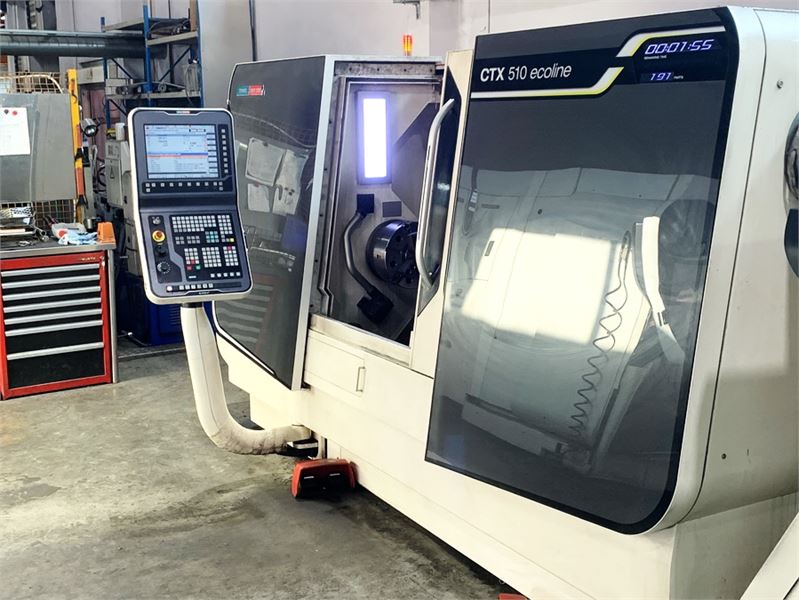

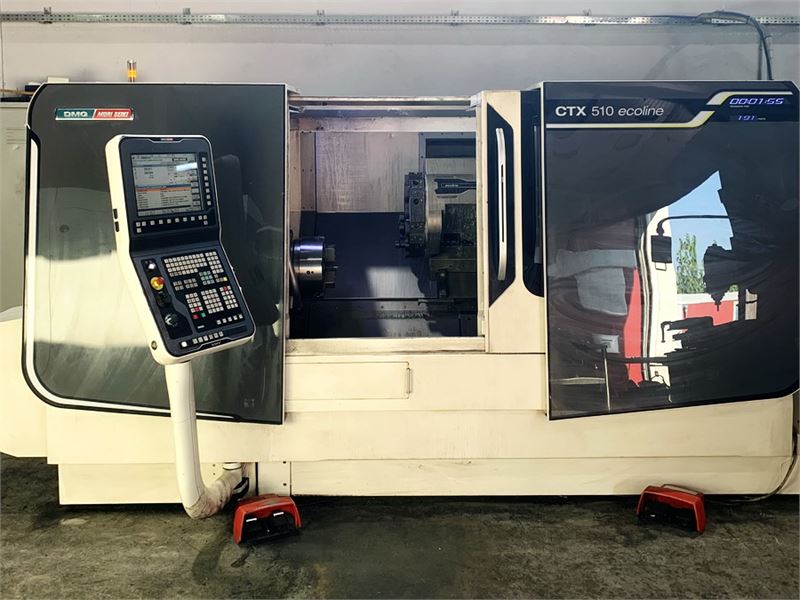

DMG MORI SEIKI - CTX 510 ecoline V3
CNC - Drehmaschinen
CNC - Dreh- und Fräszentren
| Verkäufer CNC-Shop |
|
| View More Listings | |
Beschreibung
| DMG MORI SEIKI - CTX 510 ecoline V3 | |
| Angebotsdetails | |

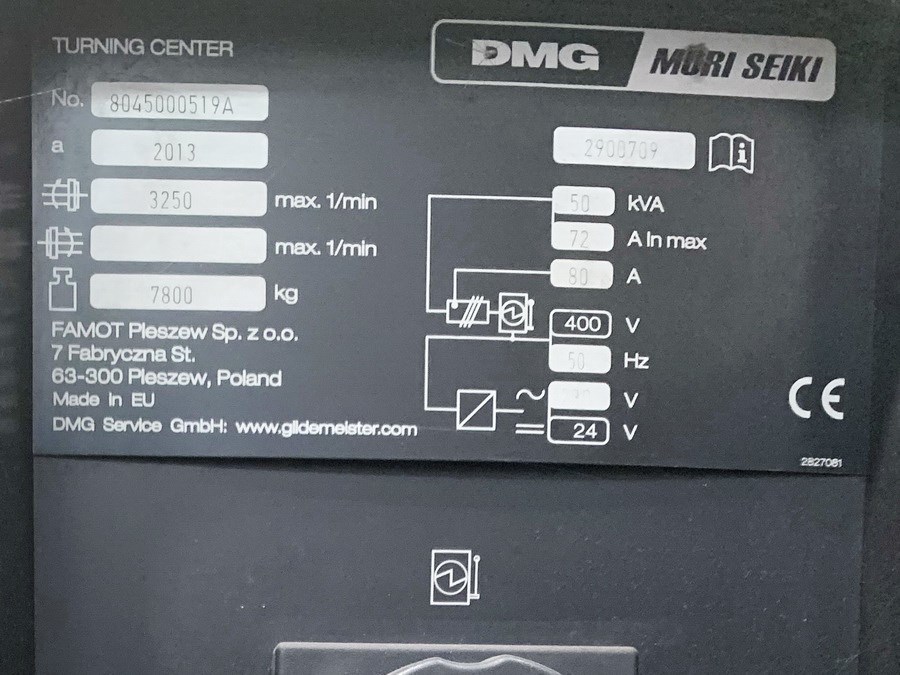

| Lagernummer | 1039-8629 |
| Maschinenart | CNC Dreh- und Fräszentrum |
| Hersteller | DMG MORI SEIKI |
| Type | CTX 510 ecoline V3 |
| Baujahr | 2013 |

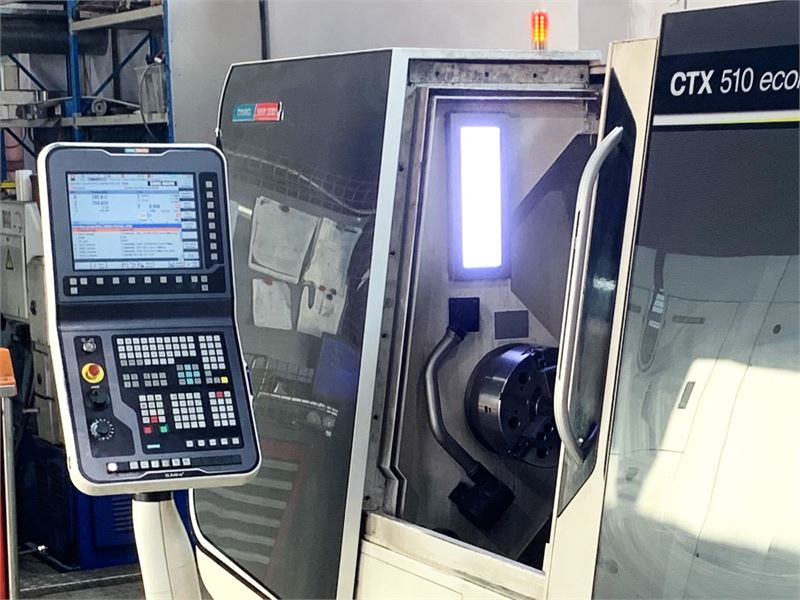

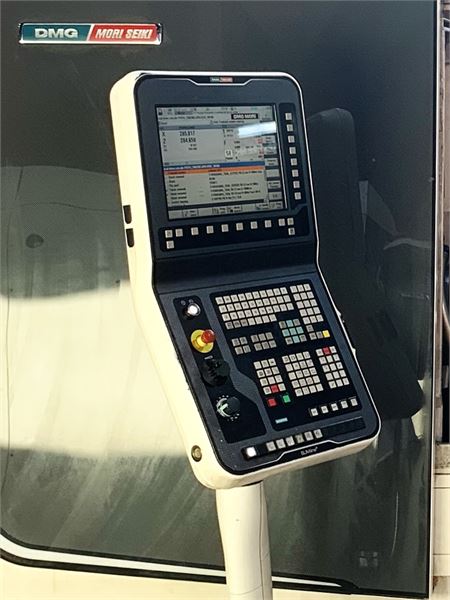

| Steuerung | 840 D sl Siemens |
| Lagerort | Europa |
| Ursprungsland | - |
| Lieferzeit | nach Absprache |
| Frachtbasis | ab Standort |

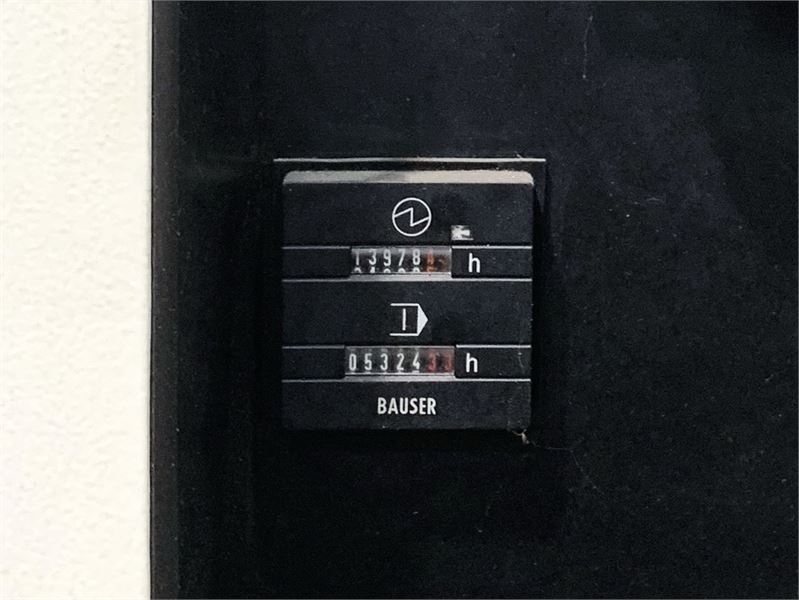

| Zusatzinformationen | CNC - Dreh- und Fräszentrum DMG MORI SEIKI - CTX 510 ecoline V3 - ca. 5.400 h Spindelstd.! - Werkzeugantrieb - ShopTurn |
| Technische Details | |
| Drehdurchmesser | max. 465 mm |
| Drehlänge | 1.050 mm |
| Steuerung | 840 D sl Siemens |
| Umlaufdurchmesser | 680 mm |
| Hauptspindel: | |
| Drehzahlbereich - Hauptspindel | max. 3.250 min/-1 |
| Antriebsleistung - Hauptspindel | 33 kW |
| Max. Drehmoment | 630 Nm |
| Spindelnase | 220h5 |
| Futterdurchmesser | 250 - max. 315 mm |
| Spindellagerdurchmesser | 140 mm |
| Spindelbohrung | 102,5 mm |
| max. nutzbarer Stangendurchmesser | 90 mm |
| C-Achse | 0,001 ° |

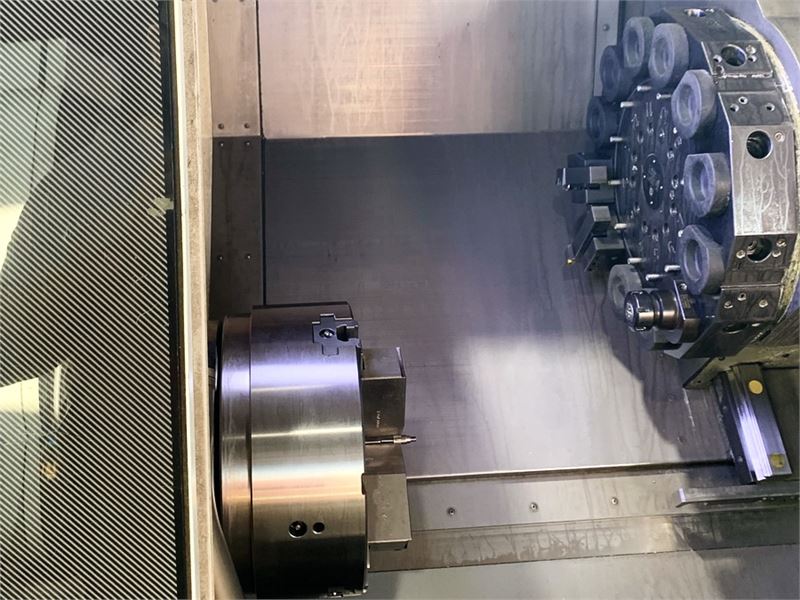

| Werkzeugrevolver: | |
| Anzahl der Werkzeugplätze | 12 pos. |
| Werkzeugaufnahme | VDI 40 |
| Angetriebene Werkzeugstationen: | |
| Anzahl der angetriebenen Werkzeugstationen | 12 pos. |
| Drehzahl angetriebene Werkzeuge | max. 4.000 min/-1 |
| Antriebsleistung angetr. WZ-Stationen | 8,4 kW |
| Max. Drehmoment | 20 Nm |
| Verfahrwege: | |
| x-Weg | 300 mm |
| z-Weg | 1.050 mm |
| Reitstock: | |
| Reitstockverfahrweg | 850 mm |
| Pinolenhub | 150 mm |
| Reitstockaufnahme | MK 5 |
| Spannkraft | 1.200 daN |
| Vorschübe: | |
| Eilgang | X : 30 / Z : 30 m/min |
| Gesamtleistungsbedarf | 50 kVA |
| Maschinengewicht ca. | 7,8 t |
| Raumbedarf ca. | 6,5 x 3,0 x 2,2 m |
| Zubehör | |
| Dokumentation | |
| Späneförderer | |
| Kühlmitteleinrichtung | 12 bar |
| Signallampe | |
| C-Achse | |
| Hydraulikeinheit | |
| Dreibackenfutter | SMW Autoblok BH-D315 |
| Hohlspanneinrichtung | SMW Autoblok 225/95P |
| Werkzeugeinmeßarm | |
| Teilefänger | |
| Interface für Stangenlader | |
| Lünettenvorbereitung | for SLU 3.1 / B |
| Irrtum in den technischen Daten vorbehalten. | |
