GILDEMEISTER - CTX 320 linear V6
CNC - Drehmaschinen CNC - Dreh- und Fräszentren
Senden Sie dem Verkäufer eine Nachricht.*
Bilder
Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image
Beschreibung

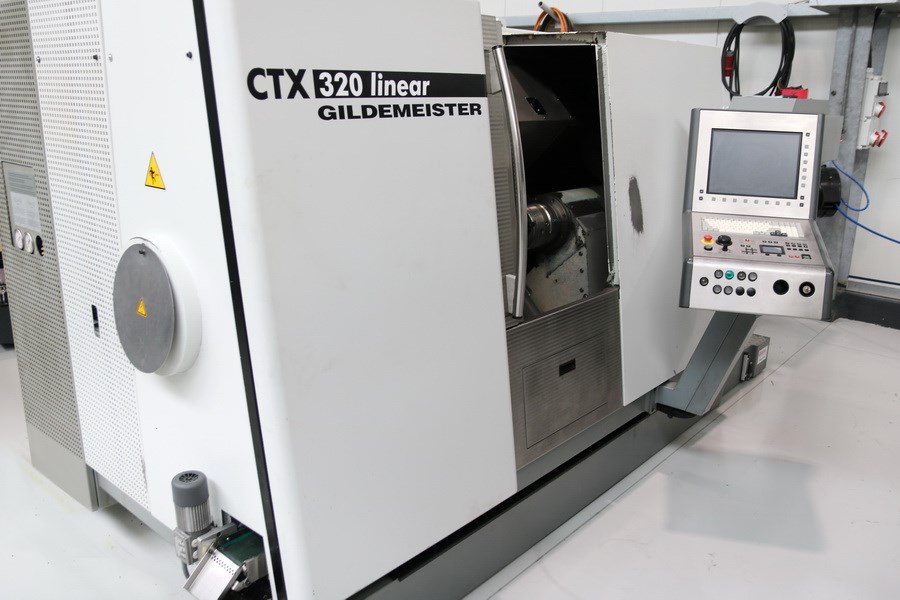

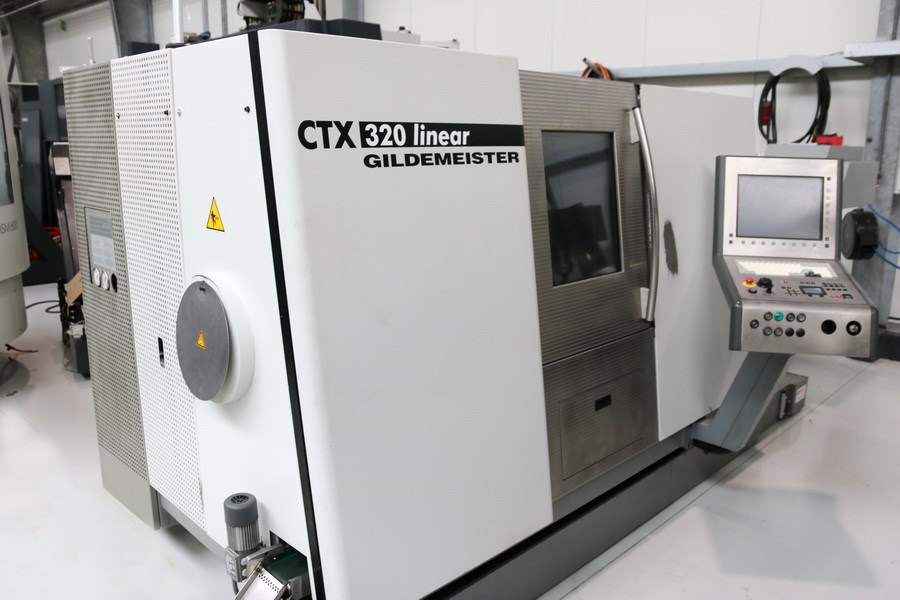

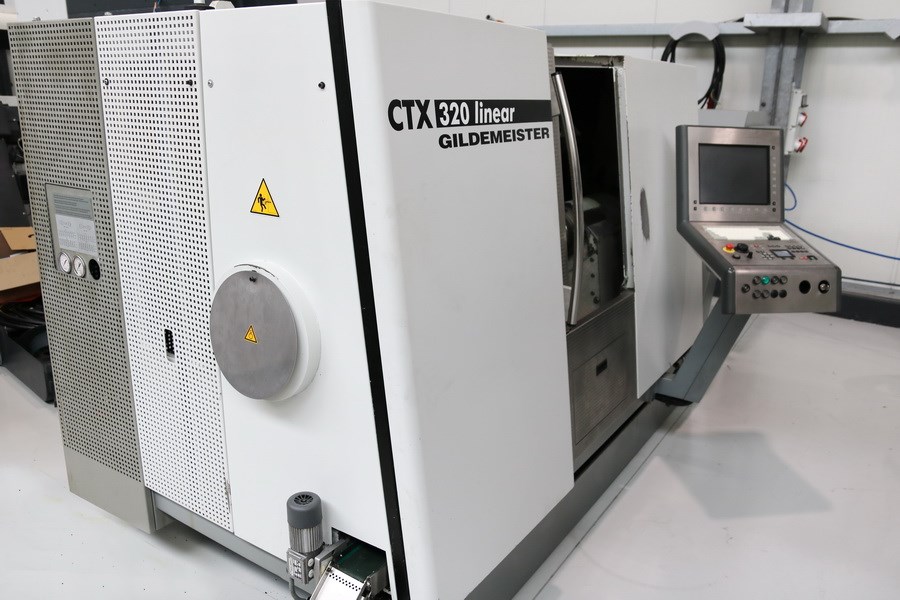

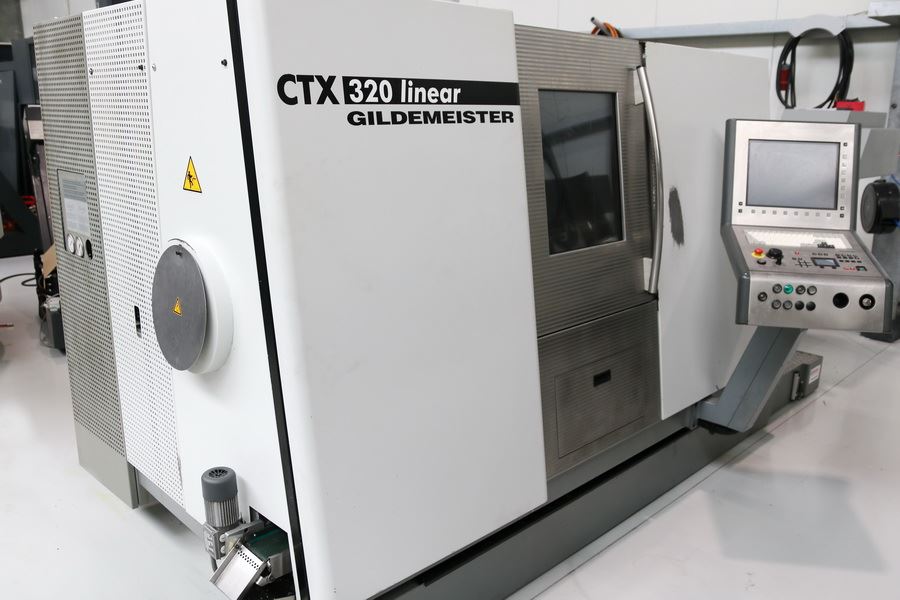

GILDEMEISTER - CTX 320 linear V6

Angebotsdetails
Lagernummer 1039-8552
Maschinenart CNC Dreh- und Fräszentrum
Hersteller GILDEMEISTER
Type CTX 320 linear V6
Baujahr 2004

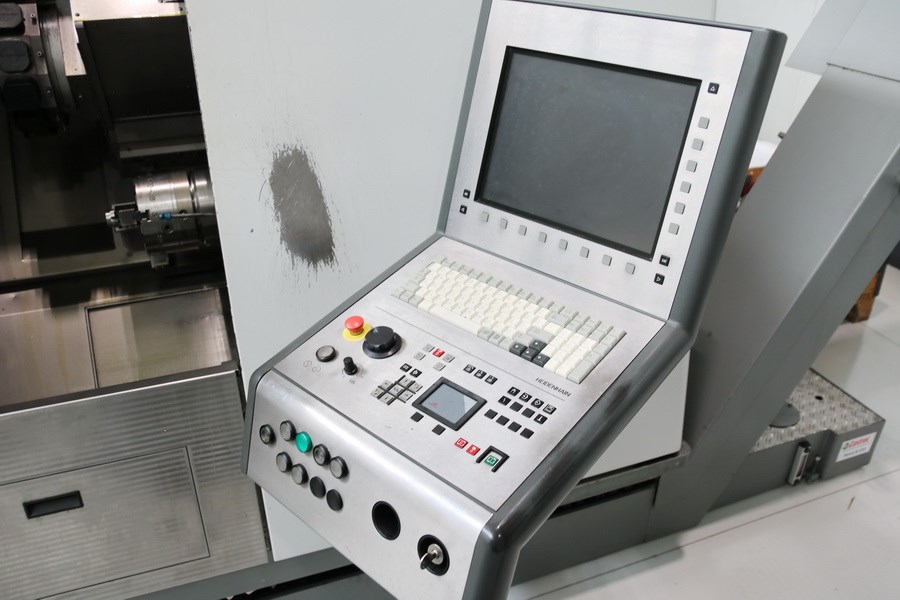

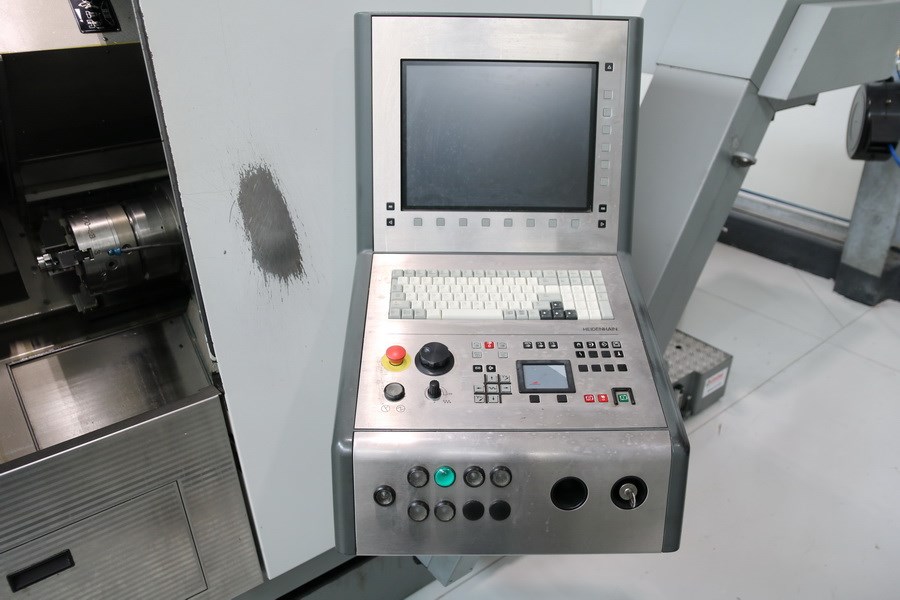

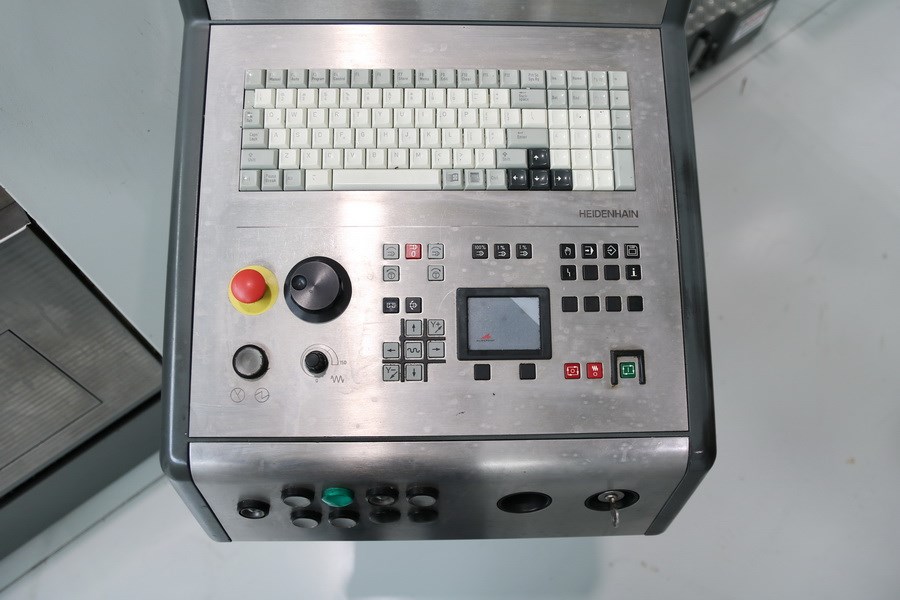

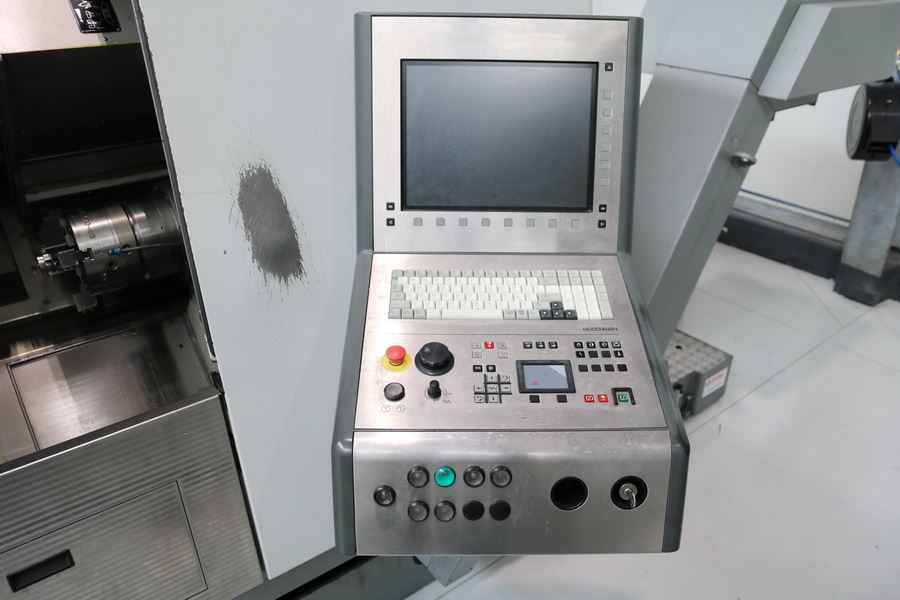

Steuerung iT Plus Heidenhain
Lagerort D-59302 Oelde
Ursprungsland Deutschland
Lieferzeit nach Absprache
Frachtbasis ab Standort
Zusatzinformationen CNC - Dreh- und Fräszentrum
GILDEMEISTER - CTX 320 linear V6

- Haupt- und Gegenspindel
- Werkzeugantrieb
- C-Achse
- Y-Achse
- viel Zubehör
- regelmäßig gewartet

Technische Details
Drehdurchmesser max. 400 mm
Drehlänge 600 mm
Steuerung iT Plus Heidenhain
Umlaufdurchmesser über Bett 500 mm
Umlaufdurchmesser über Planschlitten 300 mm
Spitzenweite 615 mm
Hauptspindel:
Drehzahlbereich - Hauptspindel 20 - 6.000 min/-1
Antriebsleistung - Hauptspindel 16 kW
Max. Drehmoment 155 Nm
max. nutzbarer Stangendurchmesser 65 mm
Spindelnase 140H5
Futterdurchmesser 170 / 210 mm
C-Achse 0,001 °

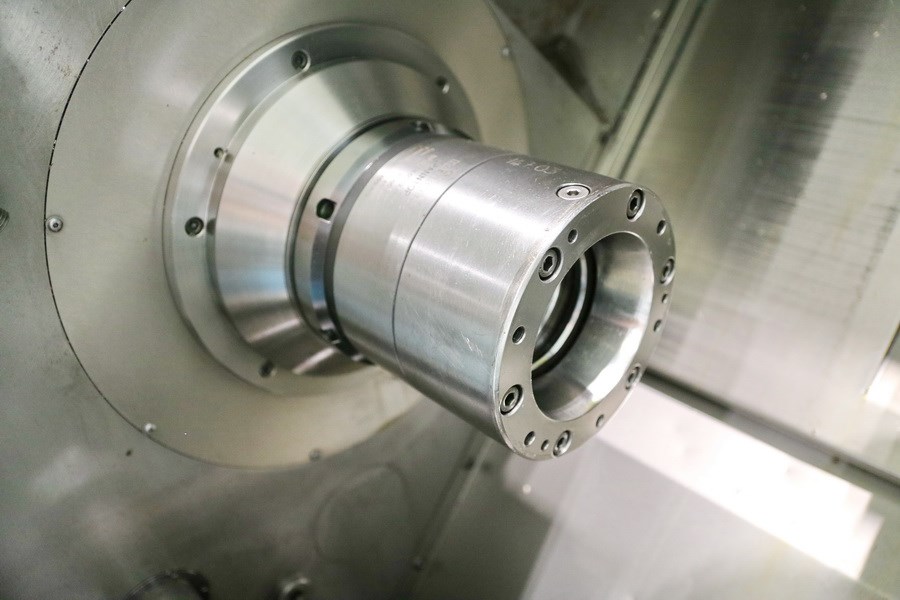

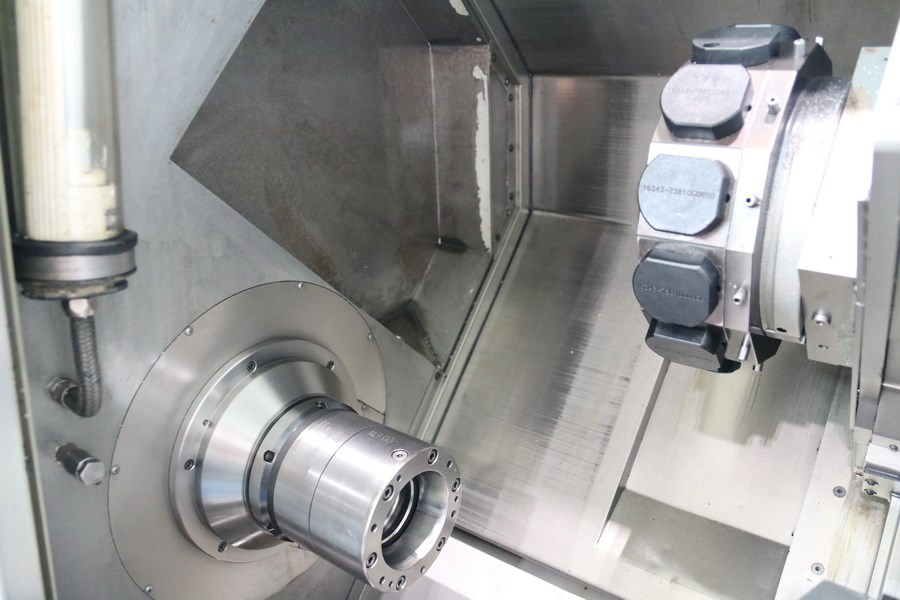

Gegenspindel:
Drehzahlbereich - Gegenspindel 20 - 6.000 min/-1
Antriebsleistung - Gegenspindel 7,5 kW
Max. Drehmoment 48 Nm
Spindeldurchmesser im vord. Lager 75 mm
Spindelbohrung 37 mm
max. nutzbarer Stangendurchmesser ( - ) mm
Spindelnase 140H5
Futterdurchmesser 165 mm
C-Achse 0,001 °

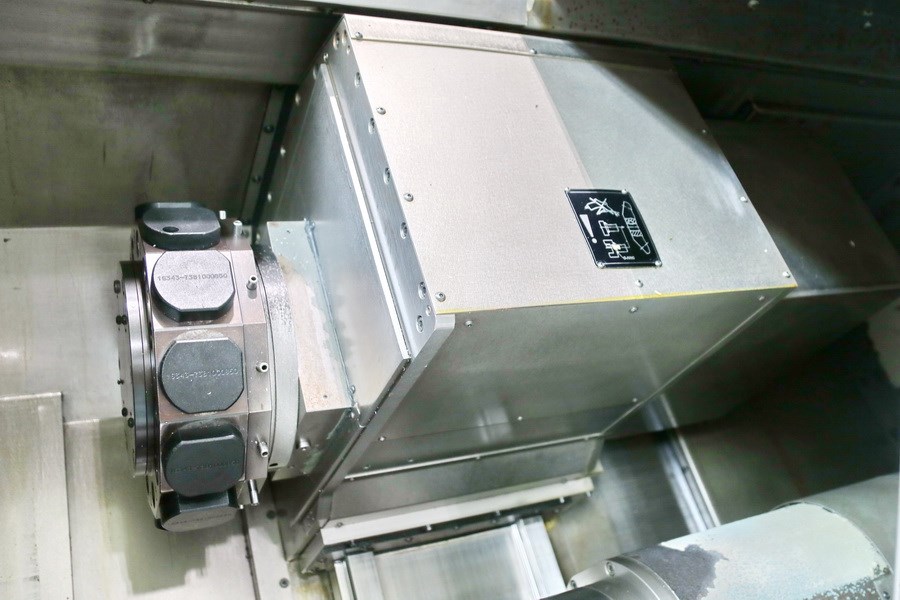

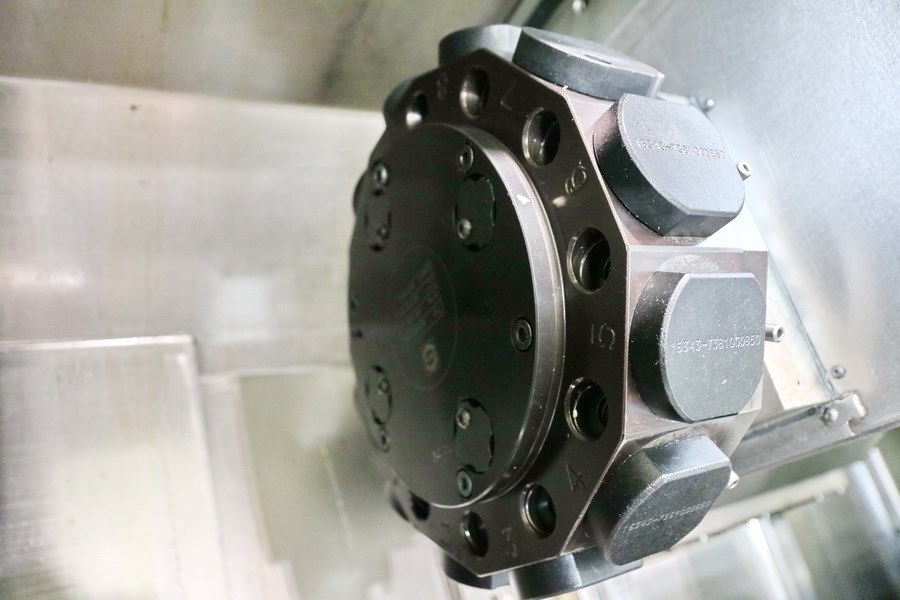

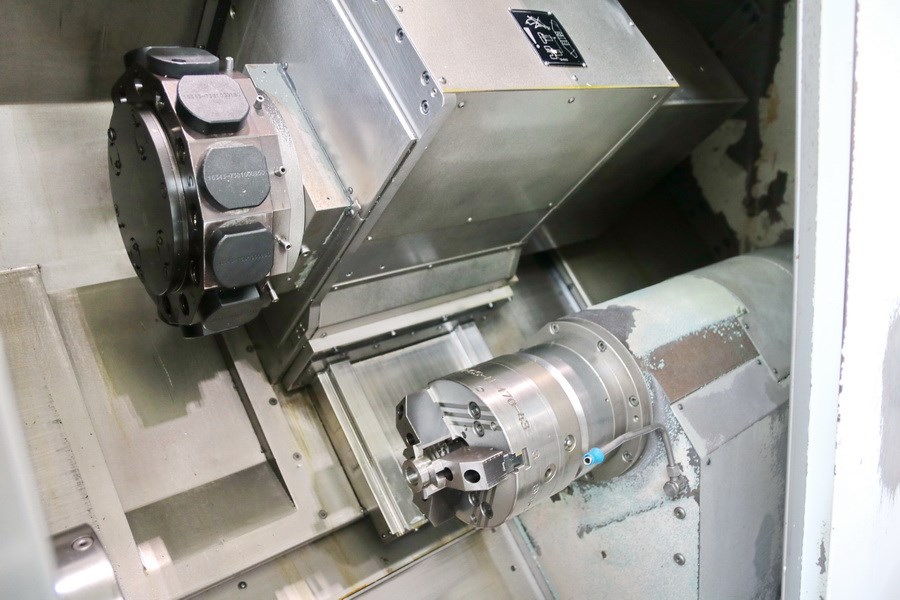

Werkzeugrevolver:
Anzahl der Werkzeugplätze 12 pos.
Anzahl der angetriebenen Werkzeugstationen 12 pos.
Drehzahlbereich - angetr. Werkzeuge max. 5.000 min -1
Antriebsleistung - angetr. Werkzeuge 3,7 kW
Max. Drehmoment 24 Nm
Werkzeugaufnahme VDI 30
Werkzeugschaft 20 x 20 mm
Verfahrwege:
x-Achse 160 mm
y-Achse +/- 32 mm
z-Achse 450 mm
Vorschübe:
Eilgang X: 60 m/min
Eilgang Z: 45 m/min
Vorschubkraft X: 2,5 kN
Vorschubkraft Z: 4 kN
Eilgang C: 200 1/min
Max. Drehmoment C: 155 Nm

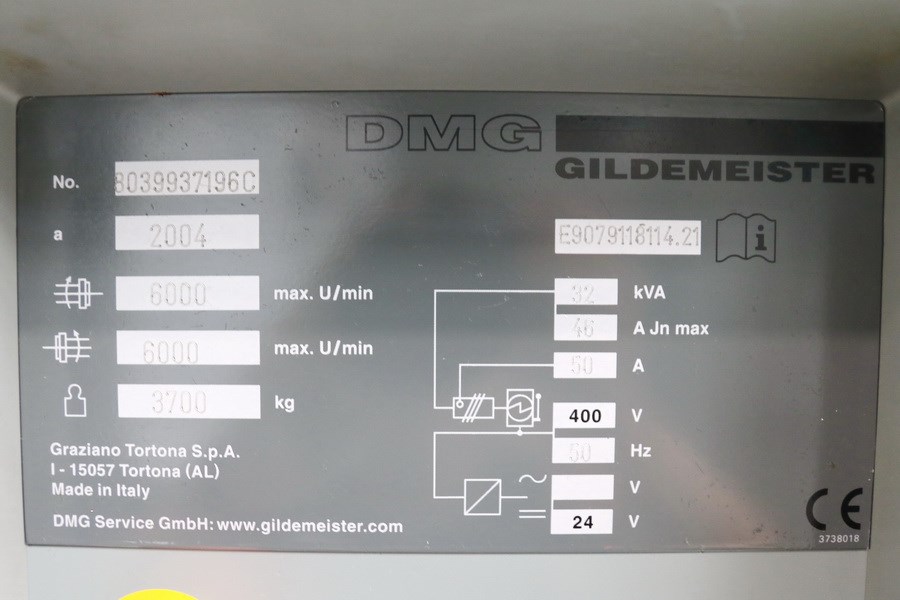

Gesamtleistungsbedarf 34 kVA
Maschinengewicht ca. 4,5 t
Raumbedarf ca. 8,0 x 3,0 x 2,7 m

Zubehör
Dokumentation

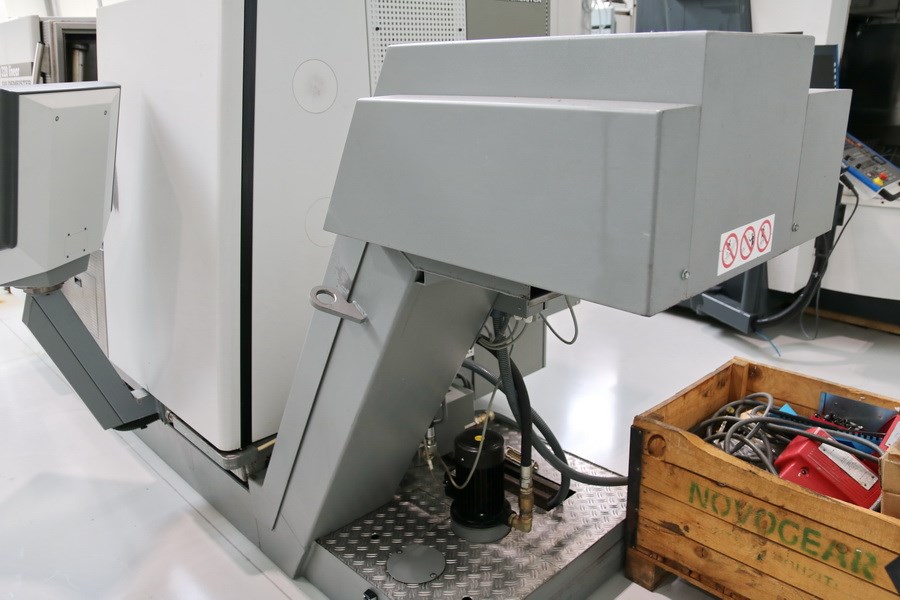

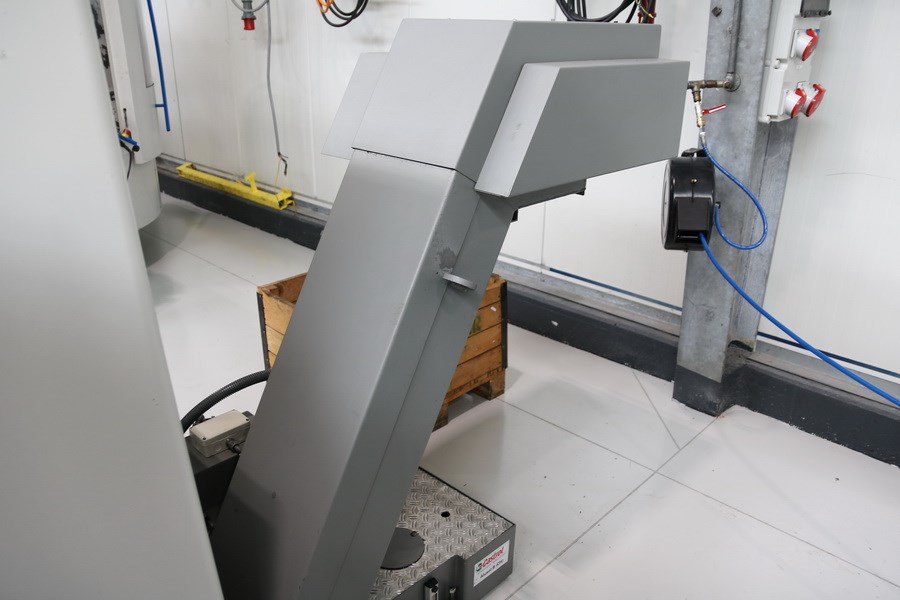

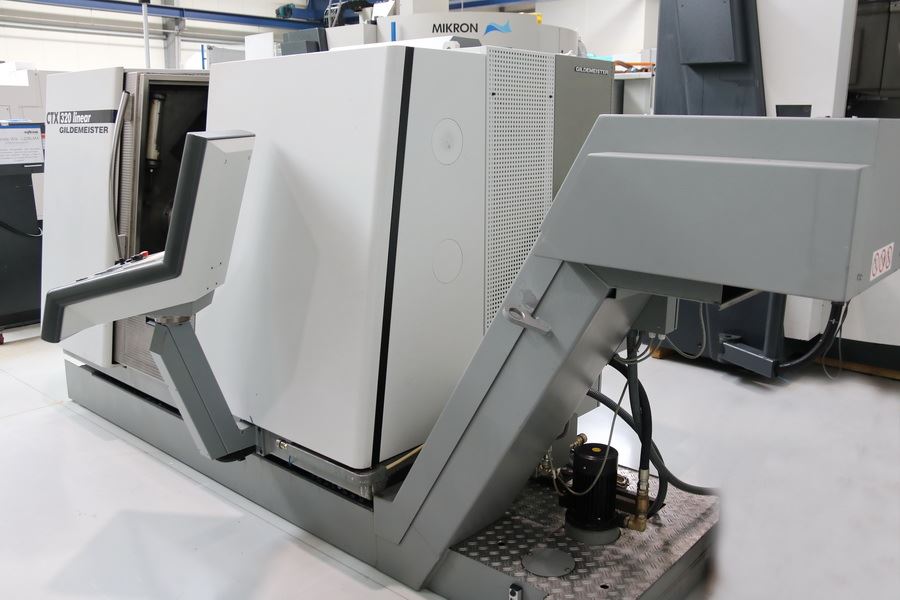

Späneförderer

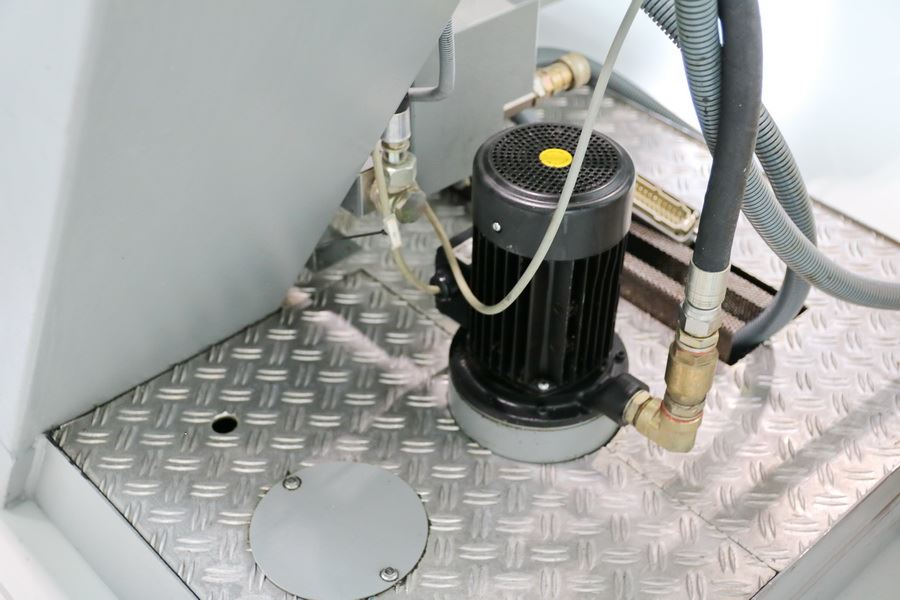

Kühlmitteleinrichtung 12 bar
Gegenspindel
C-Achse
Werkzeugrevolver
Werkzeugantrieb

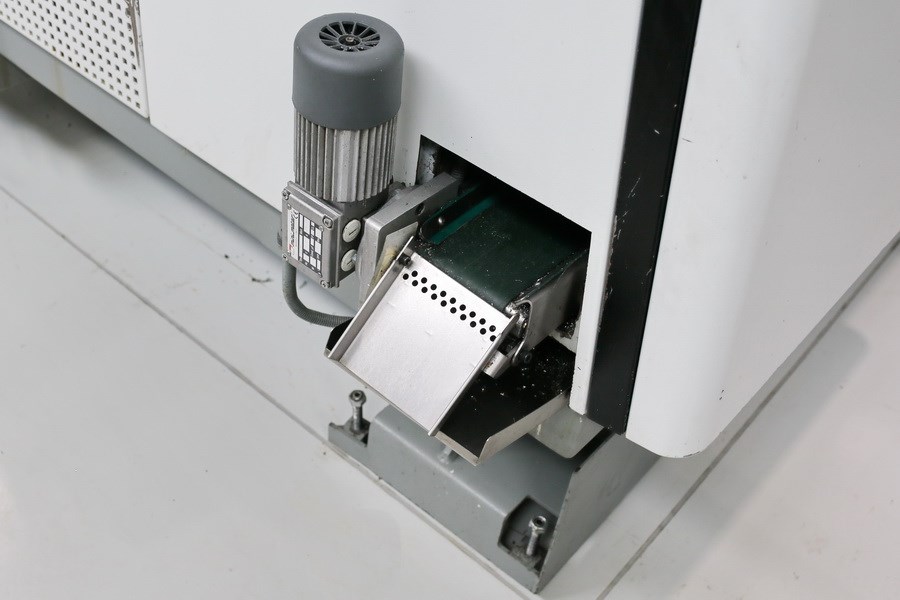

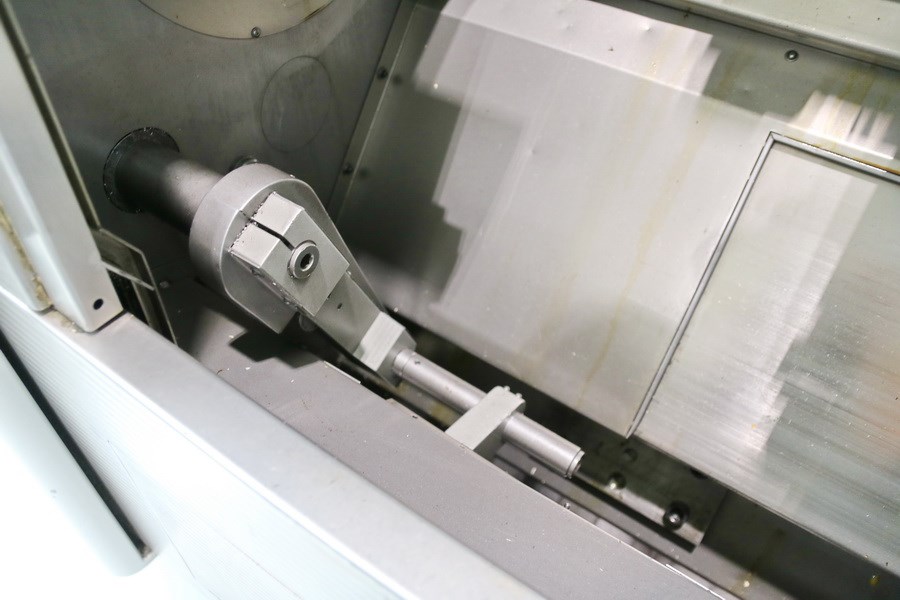

Teilefänger

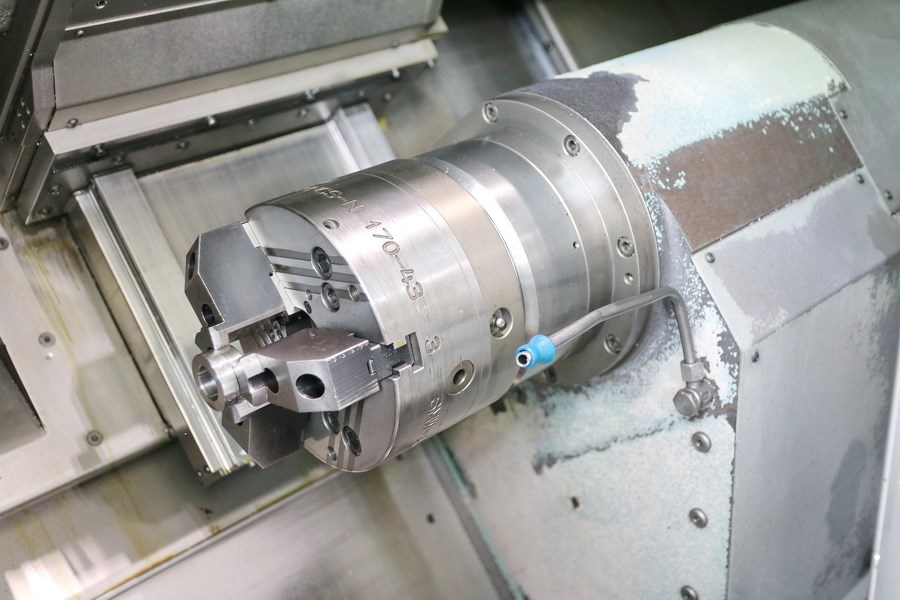

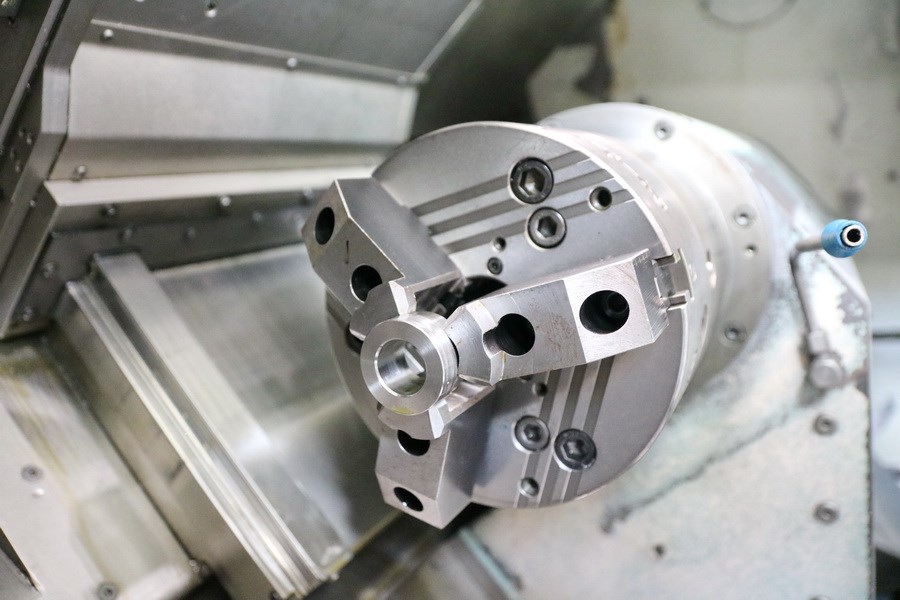

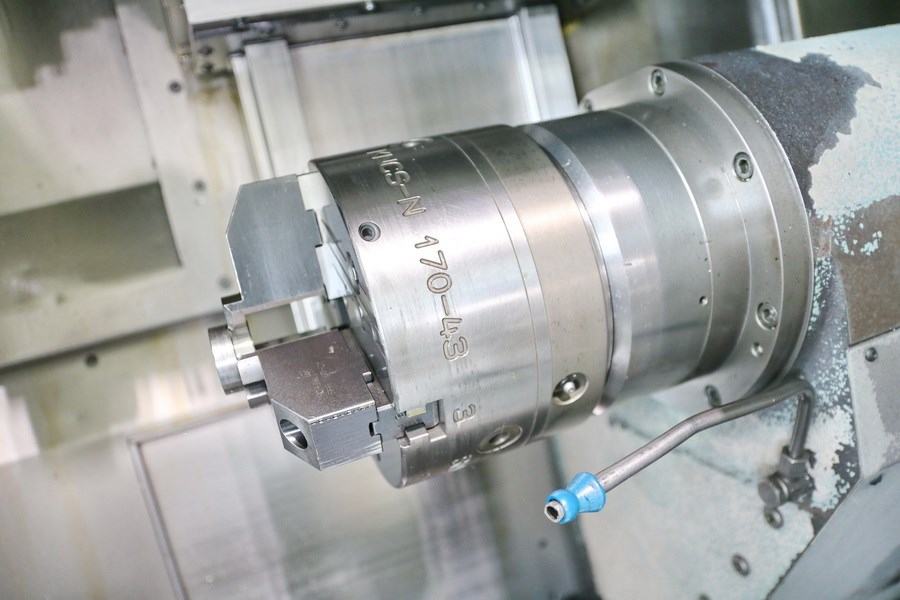

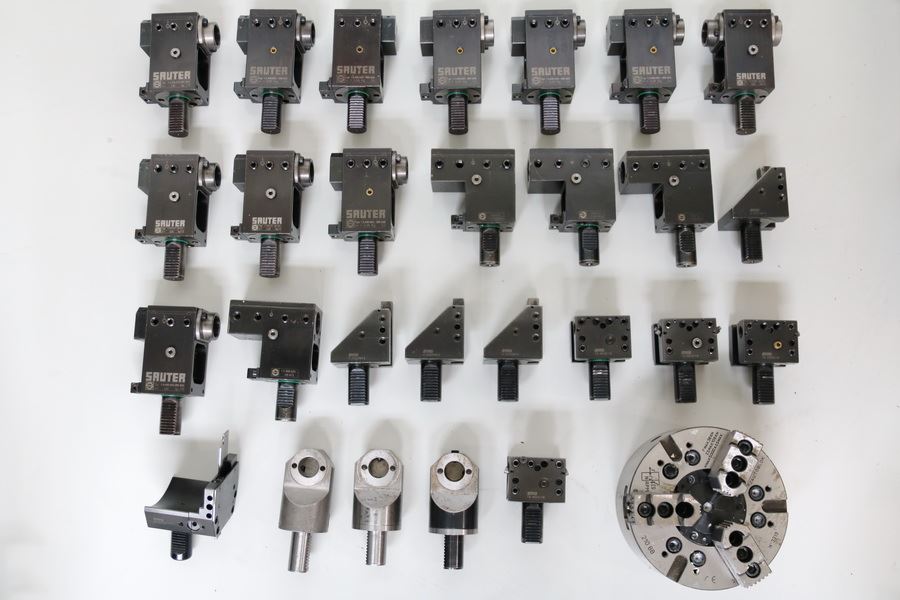

Dreibackenfutter SMW 210 mm
Spannzangenfutter 165 mm
Hydraulikeinheit
Interface für Stangenlader

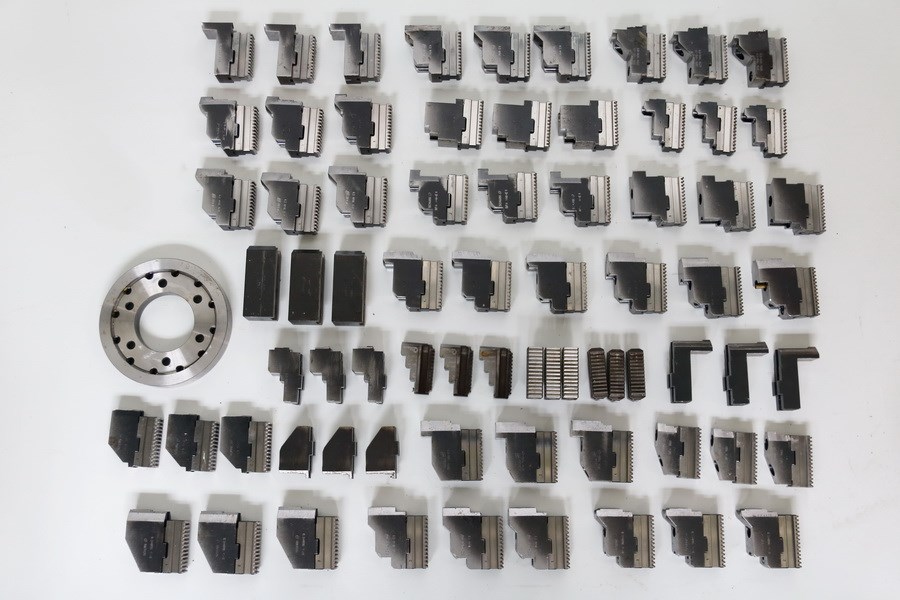

Spannbacken div.

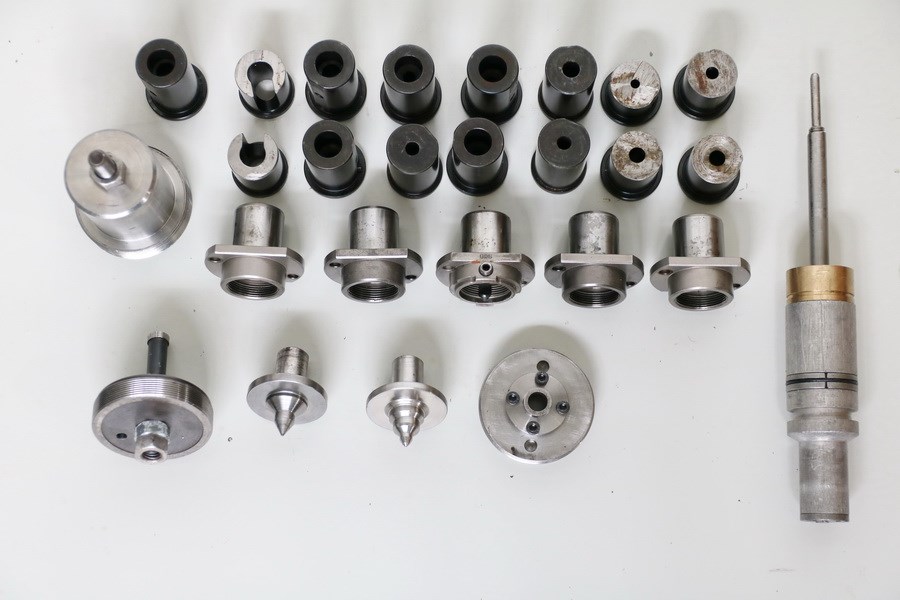

feststehende Werkzeughalter 27

Irrtum in den technischen Daten vorbehalten.
