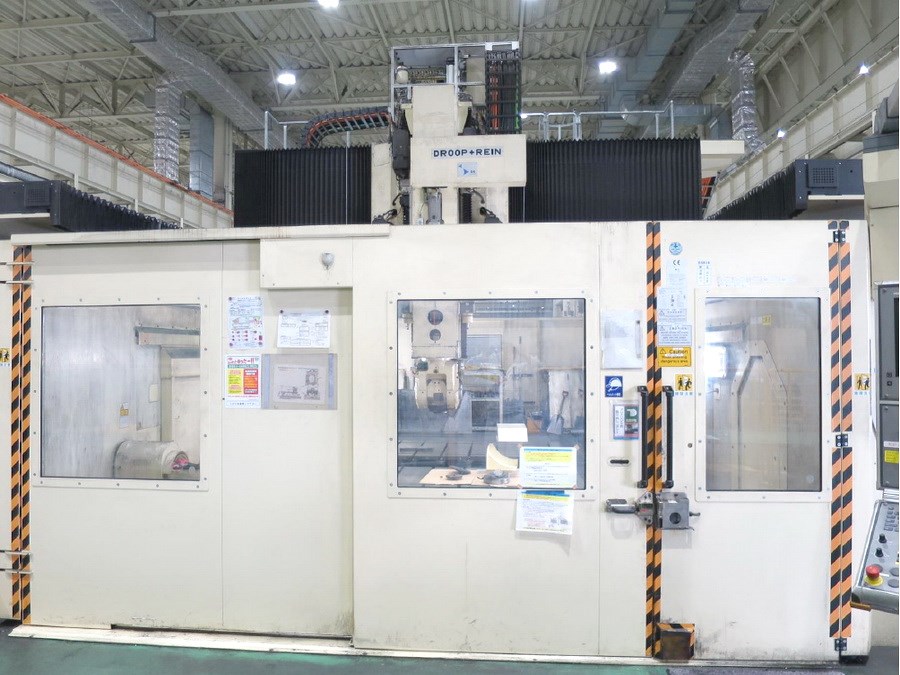

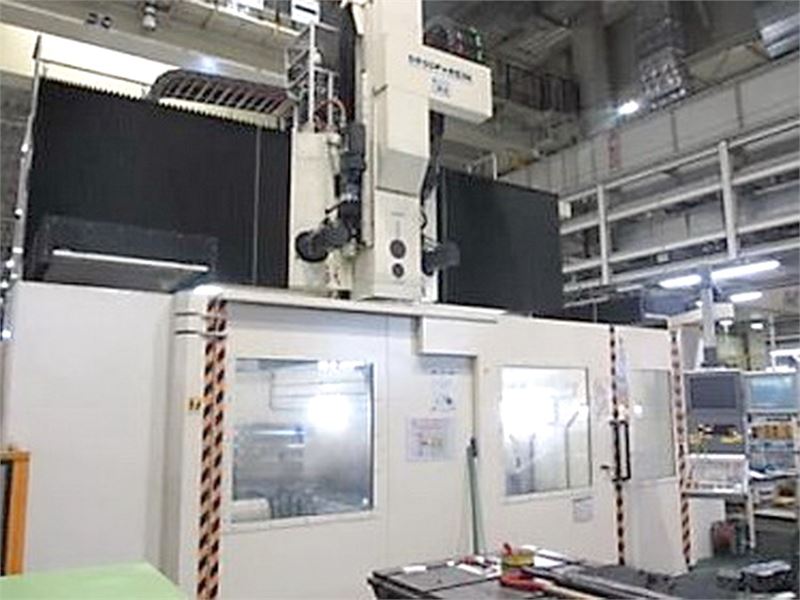

DROOP + REIN - FOGS 35 68 D40C DST
CNC - Fräsmaschinen
Fahrständerfräsmaschinen
| Verkäufer CNC-Shop |
|
| View More Listings | |
Beschreibung
| DROOP + REIN - FOGS 35 68 D40C DST | |
| Angebotsdetails | |
| Lagernummer | 1039-8433 |
| Maschinenart | Portal - Bearbeitungszentrum |
| Hersteller | DROOP + REIN |
| Type | FOGS 35 68 D40C DST |
| Baujahr | 2009 |

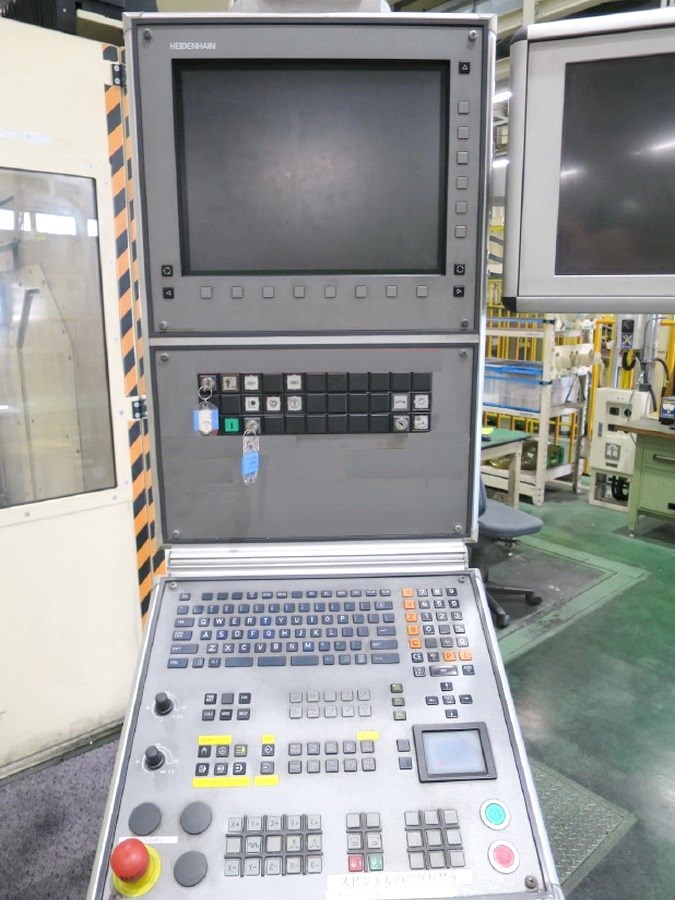

| Steuerung | iTNC 530 Heidenhain |
| Lagerort | Weltweit |
| Ursprungsland | Deutschland |
| Lieferzeit | nach Absprache |
| Frachtbasis | ab Standort |
| Zusatzinformationen | 5-Achsen-Hochgeschwindigkeits-Portal-Gross-Bearbeitungszentrum DROOP & Rein - FOGS 35 68 D40C DST - zwei Fräsköpfe / drei Spindel-Typen - Preis geliefert / installiert innerhalb BRD |
| Technische Details | |
| x-Achse | 6.800 mm |
| y-Achse | 3.500 mm |
| z-Achse | 1.500 mm |
| Steuerung | iTNC 530 Heidenhain |
| Durchgang zwischen den Ständern | max. 4.600 mm |
| Durchgangshöhe | max. 2.675 mm |
| Abstand Spindelmitte bis Tisch | 560 - 2.060 mm |
| Abstand Spindelnase und Tisch | min. 275/425 mm |
| Abstand Spindelnase und Tisch | max. 1.775/1.925 mm |
| Hauptspindel: | |
| Typ | P 8007401/00-4 |
| Drehzahlbereich - Hauptspindel | 20 - 6.000 min/-1 |
| Antriebsleistung - Hauptspindel | 40 kW |
| Max. Drehmoment | 1.800 Nm |
| Werkzeugaufnahme | MAS BT 50 |
| Spindelverlängerung | 490 mm |
| Hauptspindel: | |
| Typ | P 8008450/00-4 Mill. D40 |
| Drehzahlbereich - Hauptspindel | 20 - 5.000 min/-1 |
| Antriebsleistung - Hauptspindel | 40 kW |
| Max. Drehmoment | 1.100 Nm |
| Werkzeugaufnahme | MAS BT 50 |
| schwenkbar | B: +110° / -10 ° |
| drehbar | C: +/- 200 ° |
| Hauptspindel: | |
| Typ | P 8005020/00-4 |
| Drehzahlbereich - Hauptspindel | 160 - 18.000 min/-1 |
| Antriebsleistung - Hauptspindel | 20 kW |
| Max. Drehmoment | 48 Nm |
| Werkzeugaufnahme | HSK A63 |
| schwenkbar | B: +110° / -10 ° |
| drehbar | C: +/- 200 ° |
| Arbeitstisch: | |
| Tischaufspannfläche | 6.000 x 3.000 mm |
| max. Tischbelastung | 30,0 t |
| max. Punktbelastung | 7,5 t/m² |
| Anzahl der T-Nuten | 29 |
| T-Nuten - Breite | 28H7 mm |
| T-Nuten - Abstand | 200 mm |

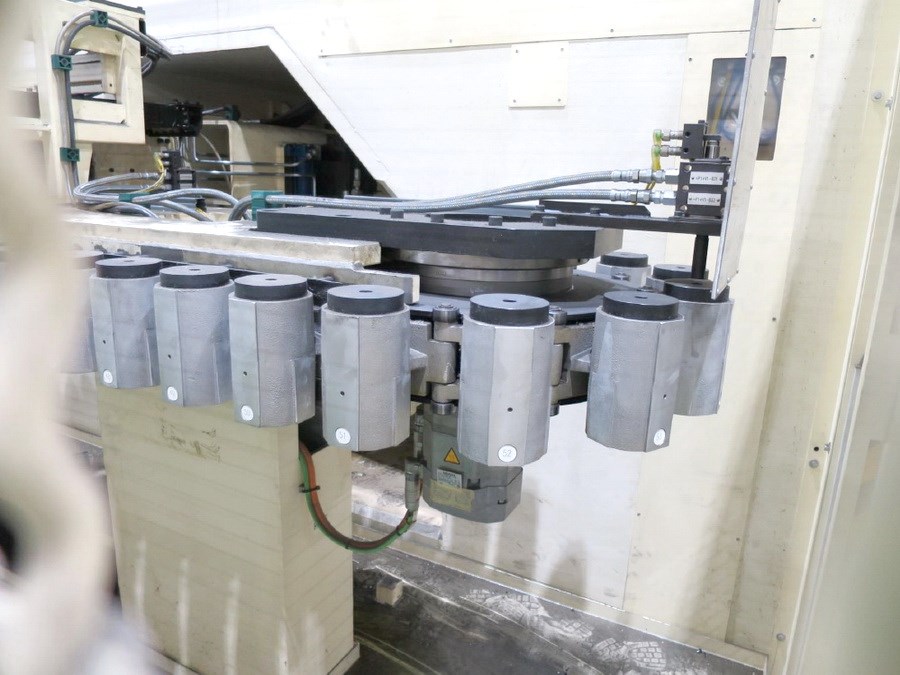

| Werkzeugwechsler: | |
| Anzahl der Werkzeugplätze | 90 (60+30) pos. |
| Anzahl der Werkzeugplätze | HSK A63: 60 pos. |
| Anzahl der Werkzeugplätze | MAS BT 50: 30 pos. |
| max. Werkzeugdurchmesser | HSK A63: 52 mm |
| max. Werkzeuglänge | HSK A63: 250 mm |
| max. Werkzeuggewicht | HSK A63: 5,0 kg |
| max. Werkzeugdurchmesser | MAS BT 50: 385 mm |
| max. Werkzeuglänge | MAS BT 50: 500 mm |
| max. Werkzeuggewicht | MAS BT 50: 20,0 kg |
| Vorschübe: | |
| Eilgang ( X / Y / Z ) | 40 m/min |
| Vorschubgeschwindigkeit | max. 30.000 mm/min |
| Beschleunigung | max. 3,2 m/s² |
| Verfahrwege: | |
| x-Achse | 6.800 mm |
| y-Achse | 3.500 mm |
| z-Achse | 1.500 mm |
| b-Achse | +110° / -10 ° |
| c-Achse | +/- 200 ° |
| Gesamtleistungsbedarf | 150 kVA |
| Maschinengewicht ca. | 69,0 t |
| Raumbedarf ca. | 17,0 x 12,0 x 7,0 m |
| Zubehör | |
| Dokumentation | |
| Späneförderer | 2x |
| Kühlmitteleinrichtung | |
| Hochdruckkühlung | 20 bar |
| innere Kühlmittelzufuhr | |
| Werkzeugwechsler | |
| Wechselvorrichtung | Spindelkopf / Spindlehead |
| Werkzeugeinmessung | |
| Spindelverlängerung | |
| Schwenkfräskopf | |
| Irrtum in den technischen Daten vorbehalten. | |
