MAZAK - Integrex i-100 ST
CNC - Drehmaschinen CNC - Dreh- und Fräszentren
Bilder
Bilder
Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image
Beschreibung
MAZAK - Integrex i-100 ST

Angebotsdetails
Lagernummer 1039-8531
Maschinenart CNC Dreh- und Fräszentrum
Hersteller MAZAK
Type Integrex i-100 ST
Baujahr 2015
Steuerung Matrix 2 SmoothX Mazatrol
Lagerort Süd-Europa
Ursprungsland Japan
Lieferzeit sofort
Frachtbasis ab Standort
Zusatzinformationen CNC - Dreh- und Fräszentrum

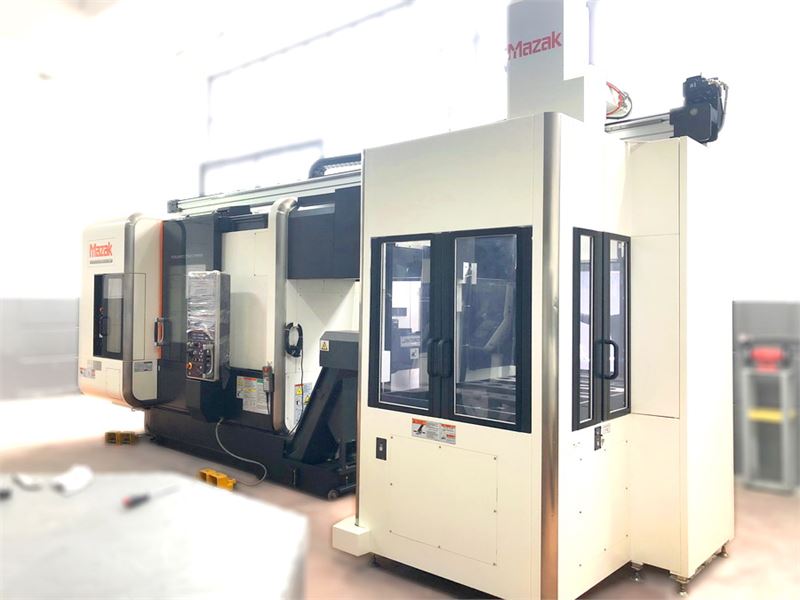

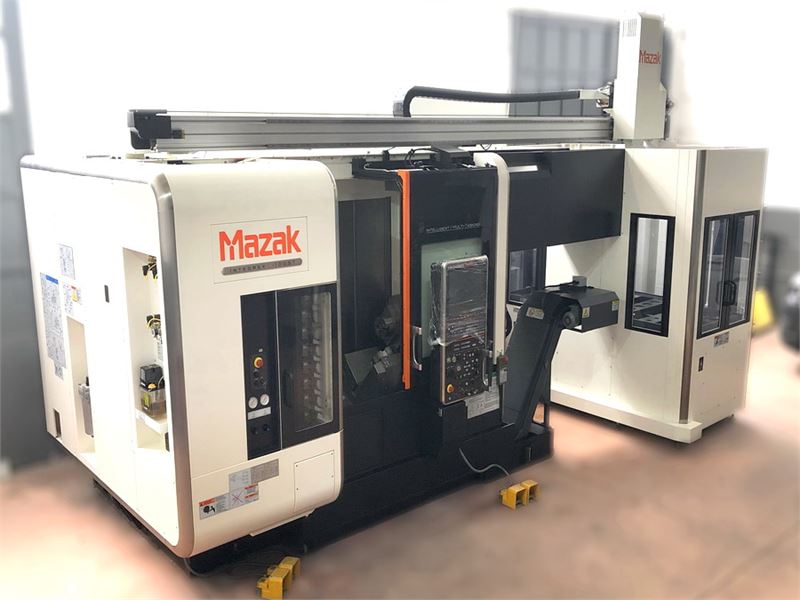

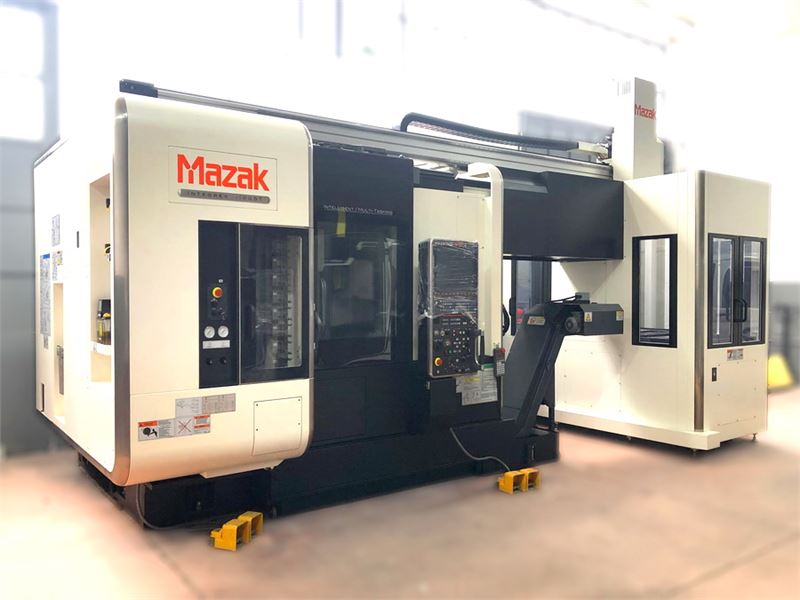

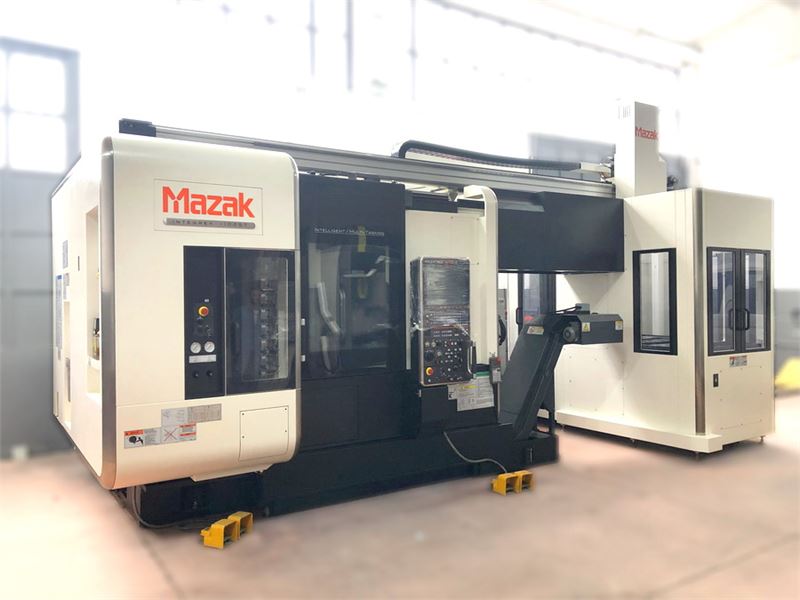

MAZAK - Integrex i-100 ST

- 5 Achsen (simultan / interpolierend)
- Haupt- und Gegenspindel
- Schwenk-Frässpindel
- C-Achse
- Werkzeugrevolver unten
- Portalladesystem

Technische Details
Drehdurchmesser max. 500 mm
Drehlänge max. 854 mm
Steuerung Matrix 2 SmoothX Mazatrol
Umlaufdurchmesser max. 530 mm
Hauptspindel:
Max. Drehzahl 35 - 6.000 min/-1
Antriebsleistung - Hauptspindel 11 / 7,5 kW
Max. Drehmoment 143 Nm
Spindelnase A2-5
Spindellagerdurchmesser 110 mm
Spindelbohrung 61 mm
max. nutzbarer Stangendurchmesser 51 mm
C-Achse 0,0001 °
Gegenspindel:
Max. Drehzahl 35 - 6.000 min/-1
Antriebsleistung - Gegenspindel 11 / 7,5 kW
Max. Drehmoment 143 Nm
Spindelnase A2-5
nutzbarer Stangendurchmesser ( 43 ) mm
C-Achse 0,001 °
Verfahrweg Gegenspindel W: 903 mm

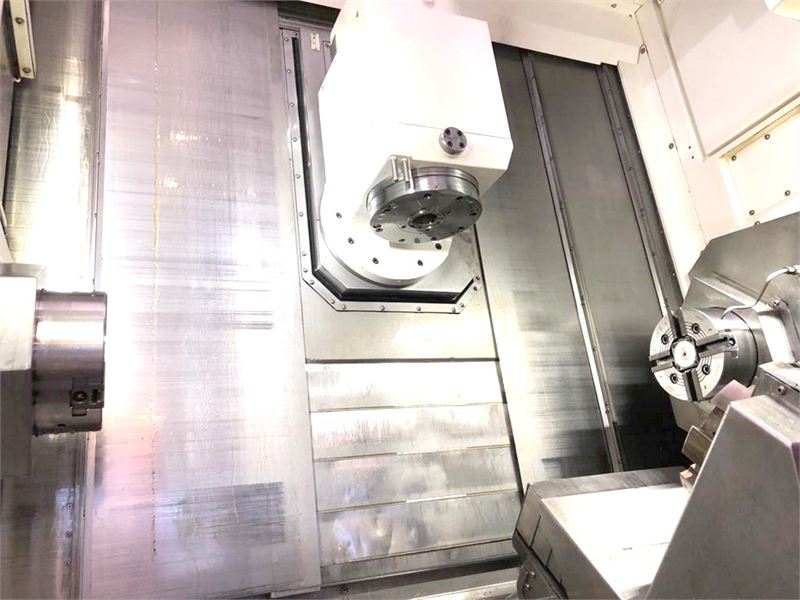

Frässpindel:
Max. Drehzahl 12.000 min/-1
Antriebsleistung - Frässpindel 7,5 / 5,5 kW
Max. Drehmoment 27,5 Nm
Werkzeugaufnahme HSK / Capto
B-Achse -30° / +210 °
Auflösung B: 0,0001 °
Werkzeugrevolver:
Anzahl der Werkzeugplätze 9 pos.
Schaftdurchmesser 20 mm
Schaftdurchmesser der Bohrer 32 mm
Wechselzeit 0,14 sec
Verfahrwege:
x-Achse 450 mm
y-Achse 210 mm
z-Achse 904 mm
x-Achse 2: 220 mm
z-Achse 2: 903 mm
b-Achse -30° / +210 °
Verfahrweg Gegenspindel W: 903 mm
Werkzeugmagazin:
Anzahl der Werkzeugplätze 36 pos.
Werkzeugaufnahme HSK / Capto
max. Werkzeugdurchmesser 90 mm
max. Werkzeugdurch. bei freier Nachbarbox. 130 mm
max. Werkzeuglänge 250 mm
max. Werkzeuggewicht 5,0 kg
Vorschübe:
Eilgang ( X / Y / Z ) 40 m/min
Eilgang W: 30 m/min
Gesamtleistungsbedarf 40 kVA
Maschinengewicht ca. 10,5 t
Raumbedarf ca. 8,0 x 4,0 x 2,6 m

Zubehör
Dokumentation

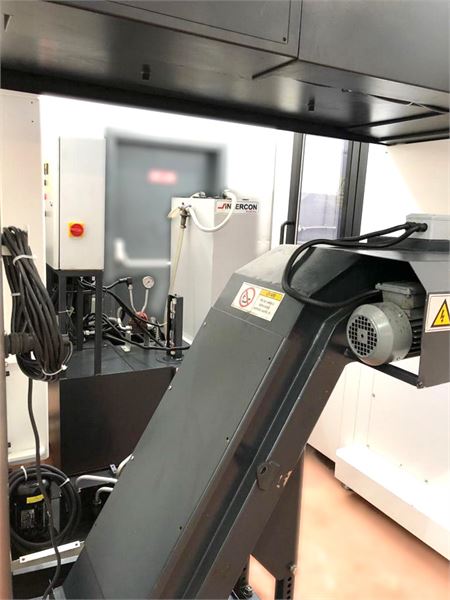

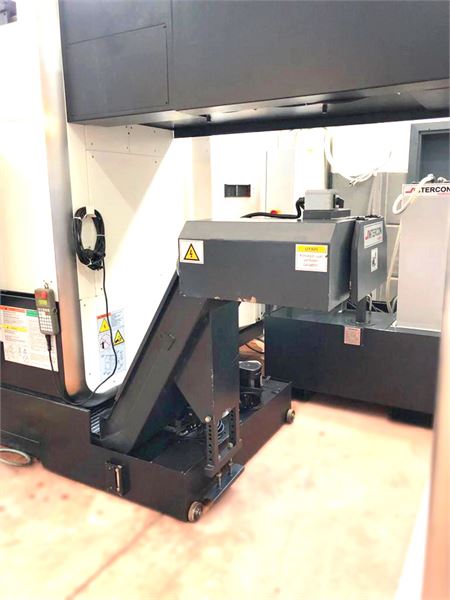

Späneförderer
Kühlmitteleinrichtung
Hochdruckkühlung 70 bar
Frässpindel
Werkzeugrevolver
Gegenspindel
Automatiktür
Interface für Roboter
Werkzeugeinmessung Tool-Eye
Linearachsen XYZ
Signallampe

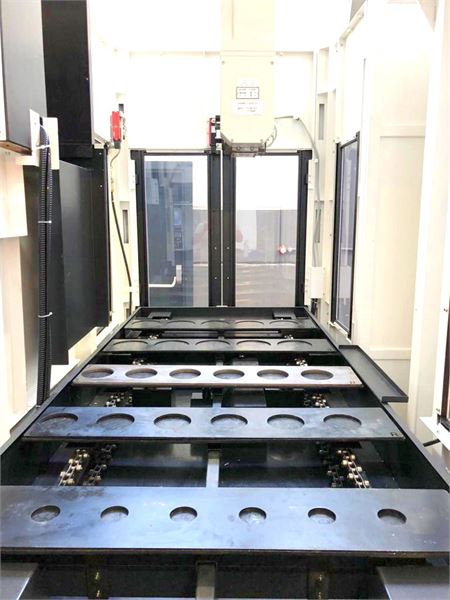

Portallader

Irrtum in den technischen Daten vorbehalten.
