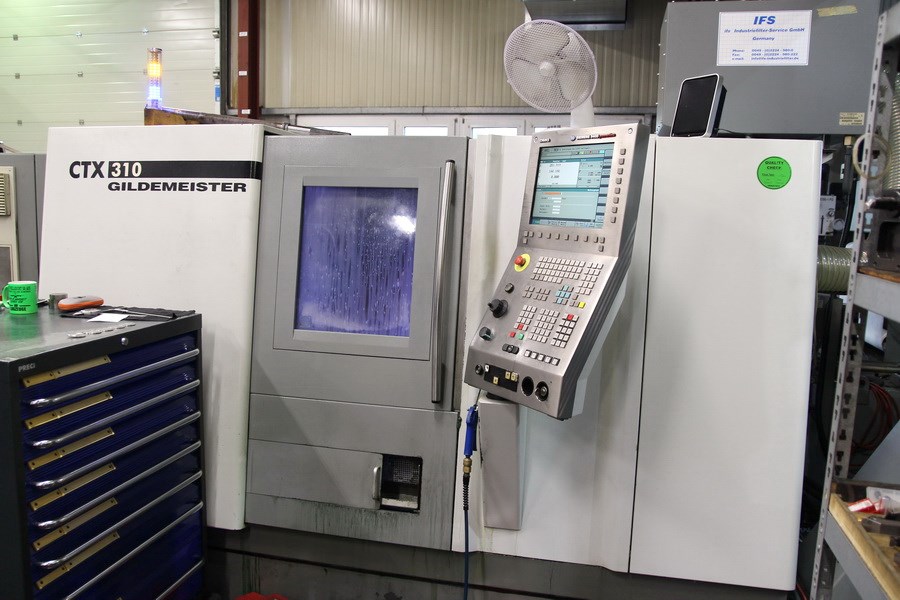

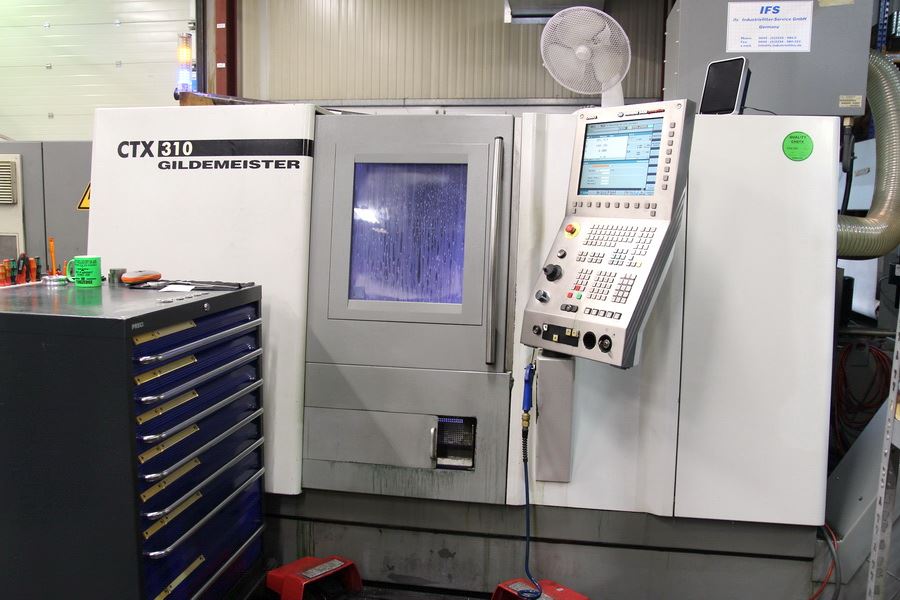

GILDEMEISTER - CTX 310 V6
CNC - Drehmaschinen
CNC - Dreh- und Fräszentren
| Verkäufer CNC-Shop |
|
| View More Listings | |
Beschreibung
| GILDEMEISTER - CTX 310 V6 | |
| Angebotsdetails | |
| Lagernummer | 1039-8512 |
| Maschinenart | CNC Dreh- und Fräszentrum |
| Hersteller | GILDEMEISTER |
| Type | CTX 310 V6 |
| Baujahr | 2007 |

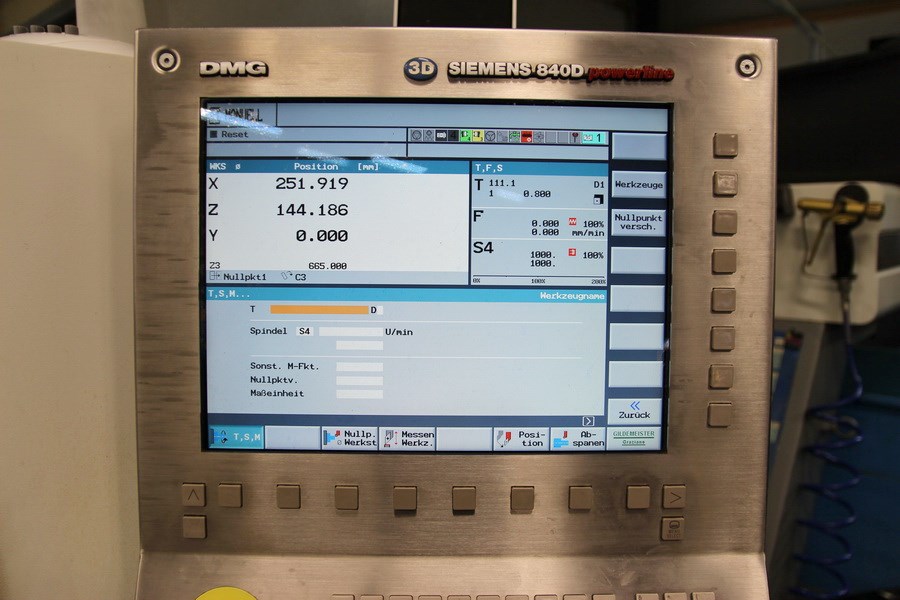

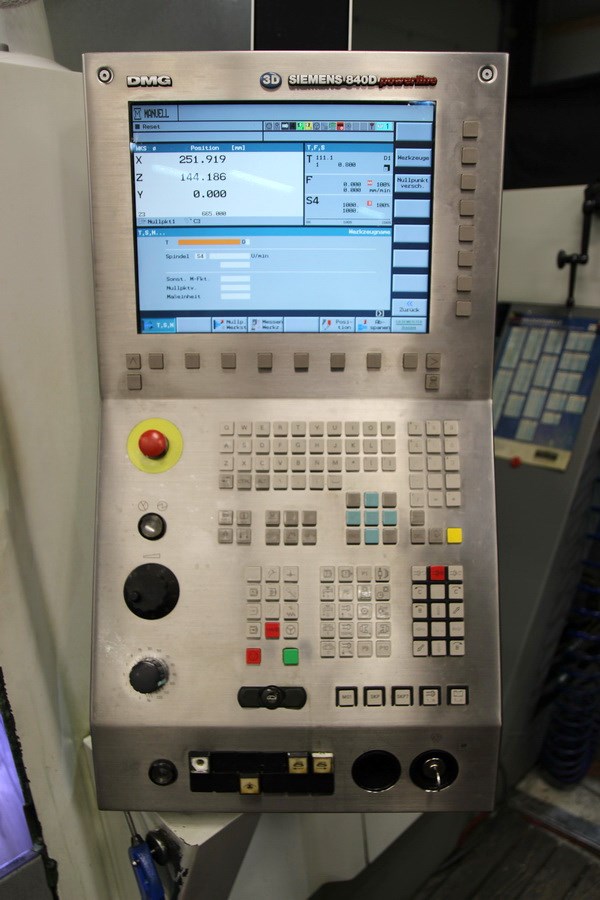

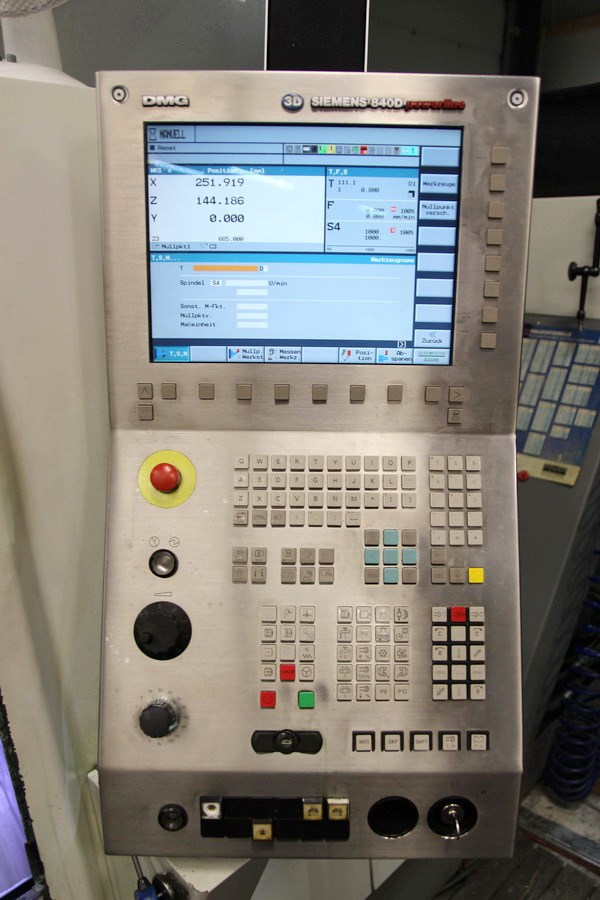

| Steuerung | Sinumerik 840D pl Siemens |
| Lagerort | D-59302 Oelde |
| Ursprungsland | Deutschland |
| Lieferzeit | sofort |
| Frachtbasis | ab Standort |

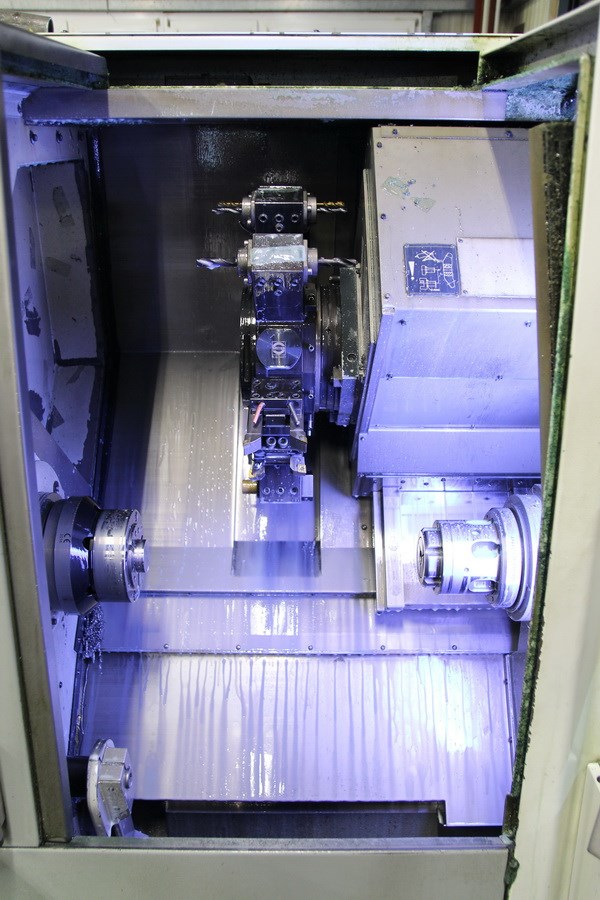

| Zusatzinformationen | CNC Dreh- und Fräszentrum GILDEMEISTER - CTX 310 V6 - Hauptspindel / Gegenspindel - Y-Achse - C-Achse - Werkzeugantrieb - CNC-Steuerung SIEMENS 840D mit ShopTurn 6.4 - Automatisches Stangenlademagazin IEMCA BOSS 551/32E - Hohlspannzylinder VNK 130/52 mit Stangendurchlass Ø 52mm - Werkstückabholeinrichtung für Teile Ø 51mm x 185mm, 3kg. max |
| Technische Details | |
| Drehdurchmesser | max. 375 mm |
| Drehlänge | 450 mm |
| Verfahrweg - x | 140 mm |
| Steuerung | Sinumerik 840D pl Siemens |
| Standard-Drehdurchmesser | 210 mm |
| Umlaufdurchmesser über Bett | 505 mm |
| Umlaufdurchmesser max. über Bettabdeckung | 375 mm |
| Y - Achse | +/- 40 mm |

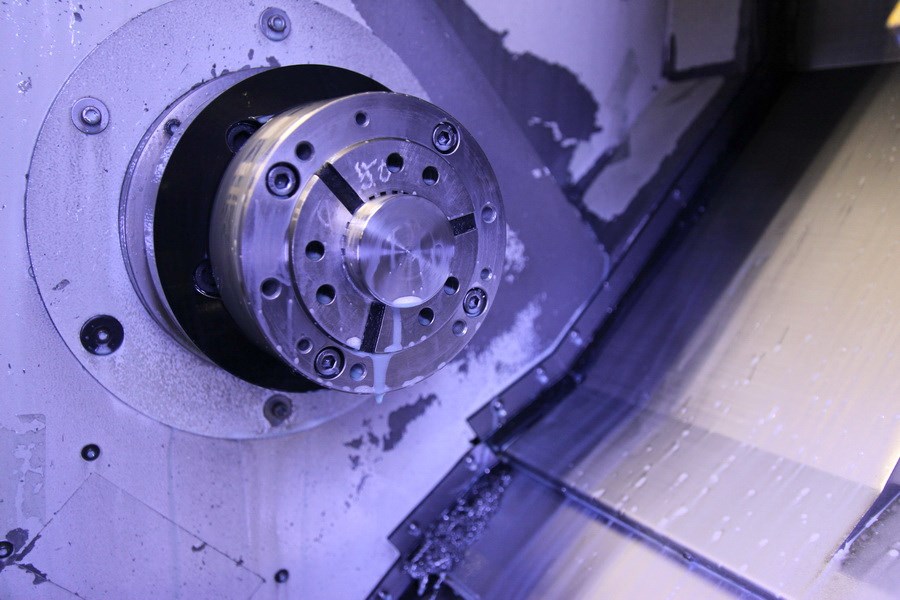

| Hauptspindel | |
| Spindelnase | 140h5 |
| max. nutzbarer Stangendurchmesser | 50 mm |
| Spindellagerdurchmesser | 100 mm |
| Spannfutter-Durchmesser | 210 mm |
| Antriebsleistung - Spindelmotor | 16 / 12 kW |
| Drehzahlbereich - stufenlos | 25 - 6000 U/min |

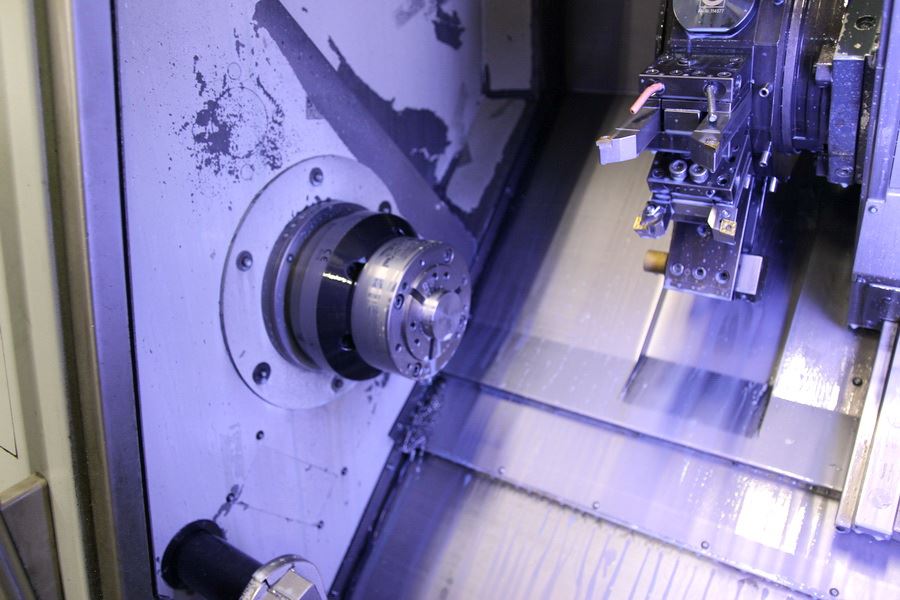

| Gegenspindel | |
| Spindelnase | 140h5 |
| Spindelbohrung | 44 mm |
| Spindellagerdurchmesser | 90 mm |
| Spannfutter-Durchmesser | 170 mm |
| Antriebsleistung - Spindelmotor | 16,2 / 12,6 kW |
| Drehzahlbereich - stufenlos | 31 - 6000 U/min |

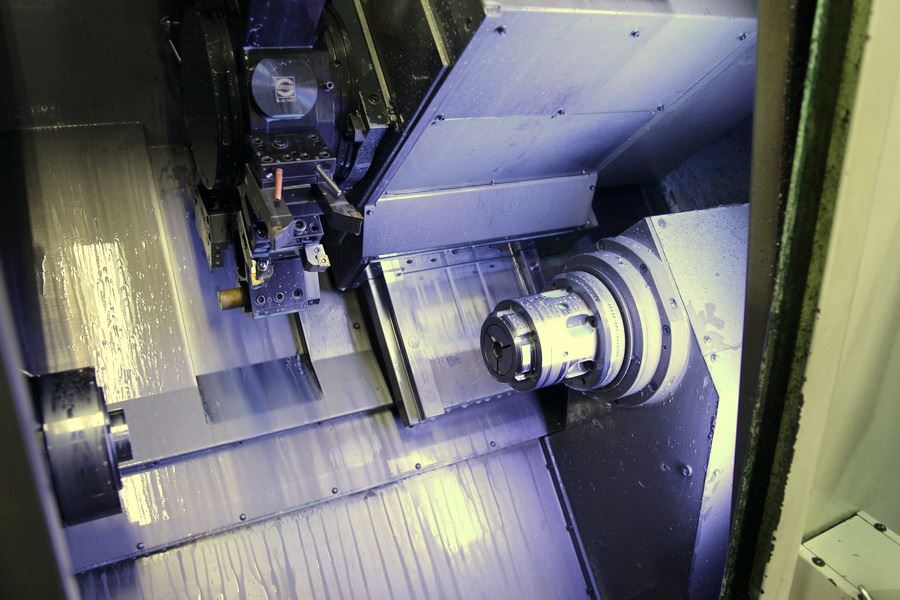

| Werkzeugträger | |

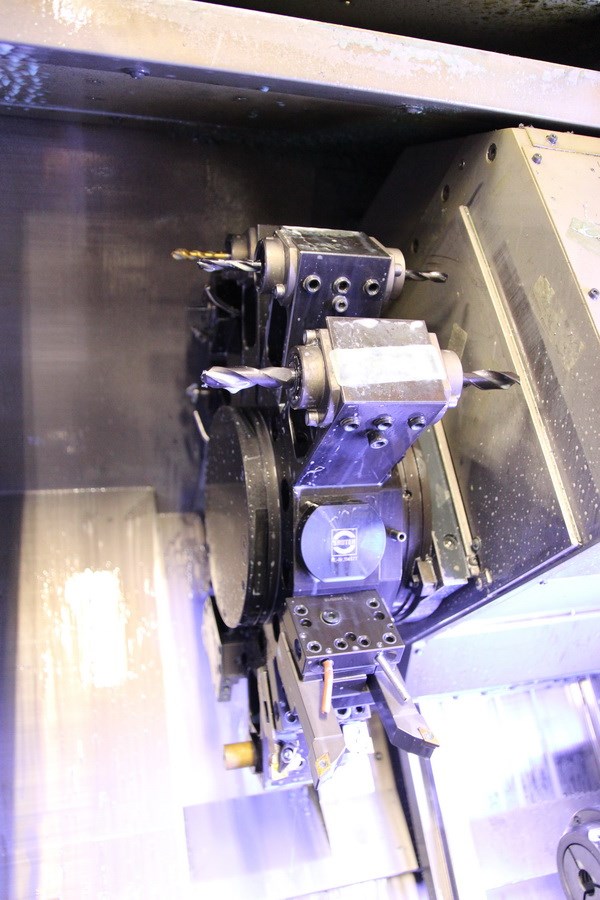

| Revolverkopf (x-fach) | 12pos. |
| Angetriebene Werkzeuge | 12 pos. |
| Schaftdurchmesser | 30 mm |
| Antriebsleistung - angetr. Werkzeuge | 9 / 6,7 kW |
| Drehzahlbereich - fräsen | 4500 min/-1 |
| max. Spannzangenbohrung | 16 mm |
| Eilgang X-Achse | 24 m/min |
| Eilgang Y-Achse | 10 m/min |
| Eilgang Z-Achse | 30 m/min |
| C-Achse | 0,001° / 360° |
| Gesamtleistungsbedarf | 32 kW |
| Maschinengewicht ca. | 3,7 t |
| Raumbedarf ca. | 8,0 x 2,5 x 2,2 m |
| Zubehör | |
| Interface für Stangenlader | |

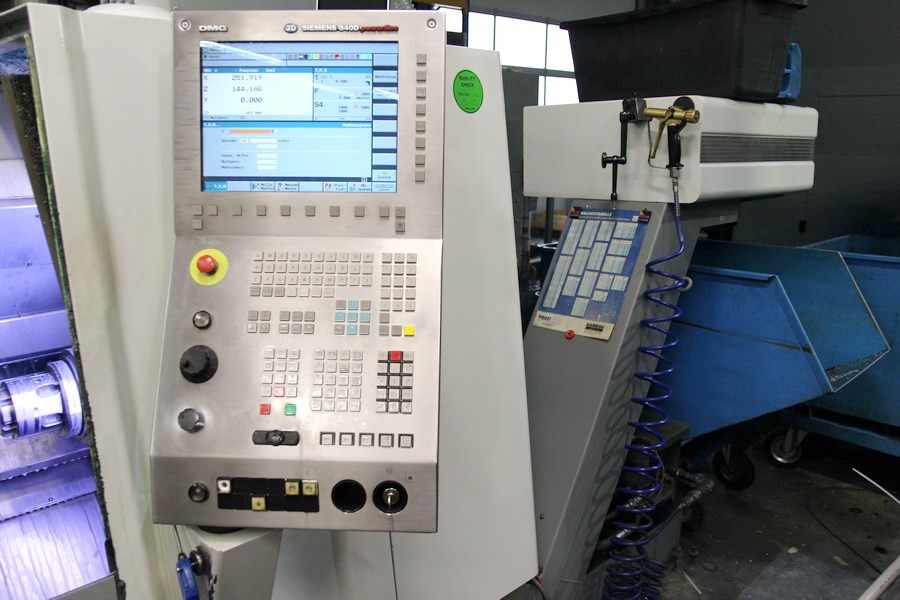

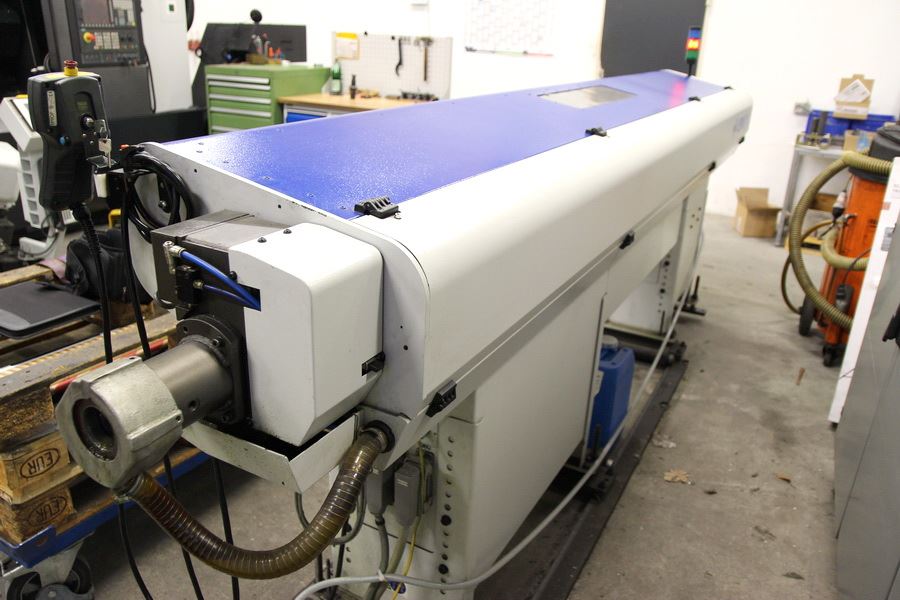

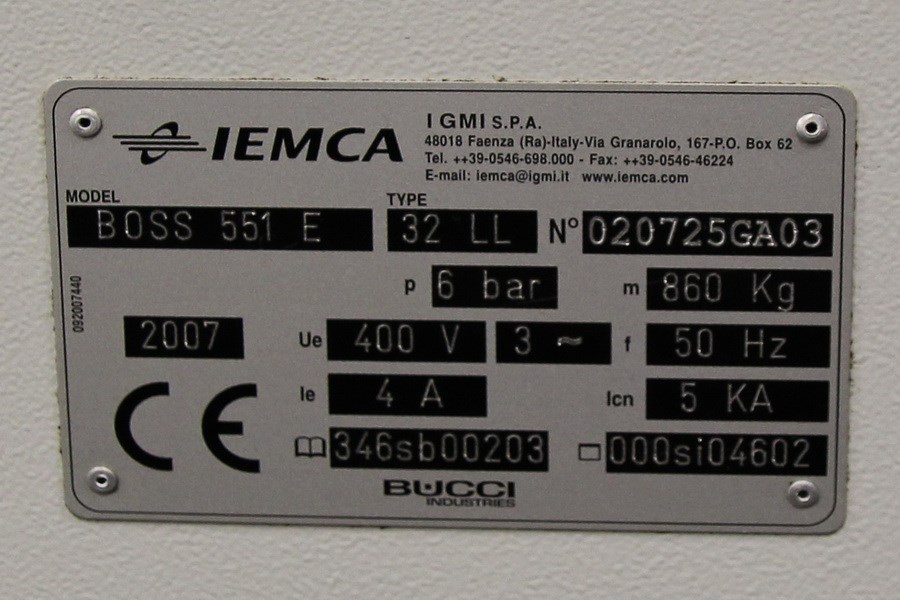

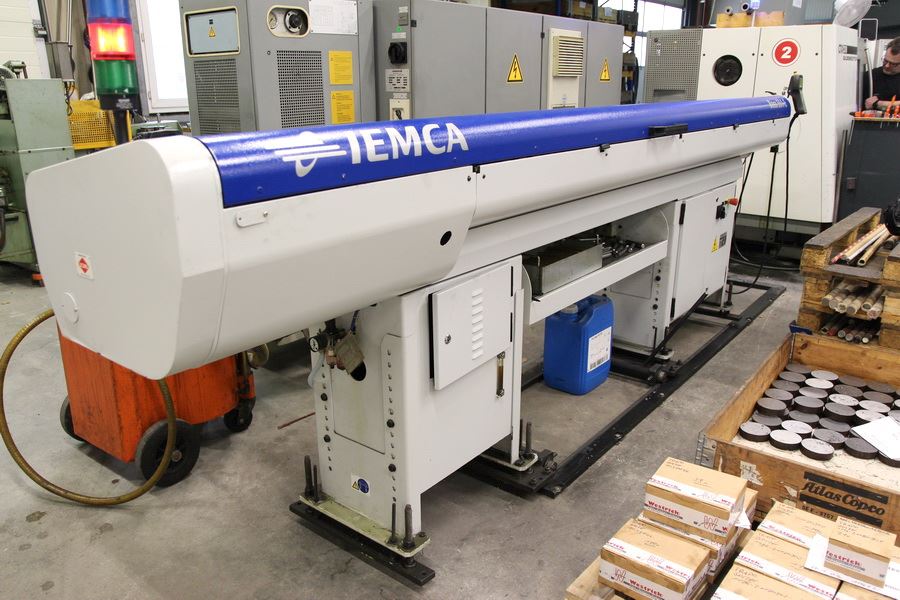

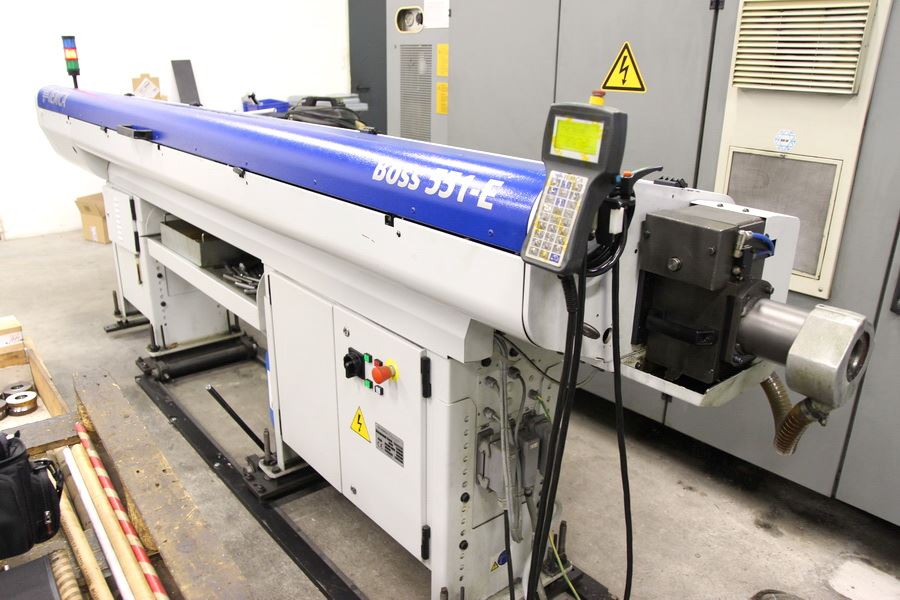

| Stangenlademagazin | Iemca Boss 551/32E |

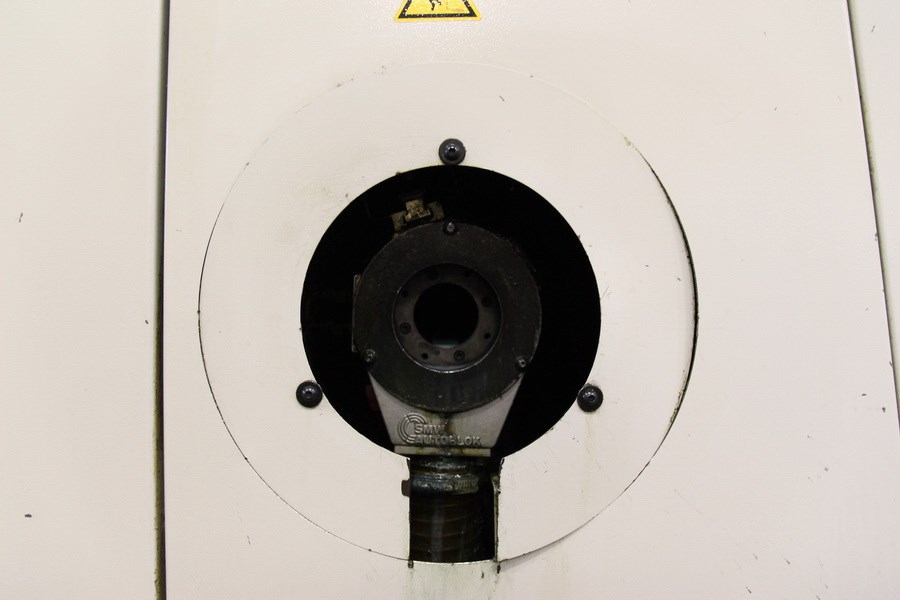

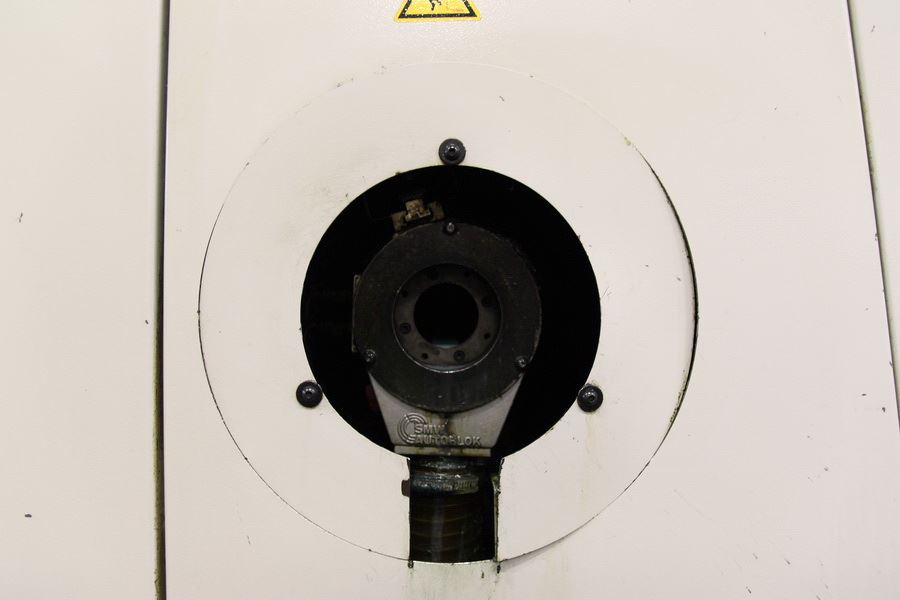

| Hohlspanneinrichtung | |
| Gegenspindel | |

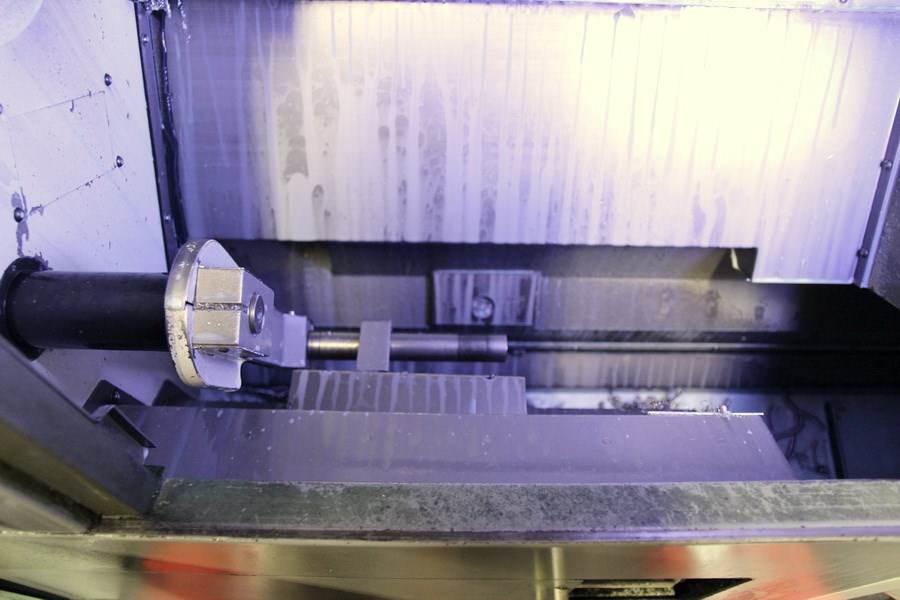

| Teilefänger | |
| C-Achse | |
| Y-Achse | |

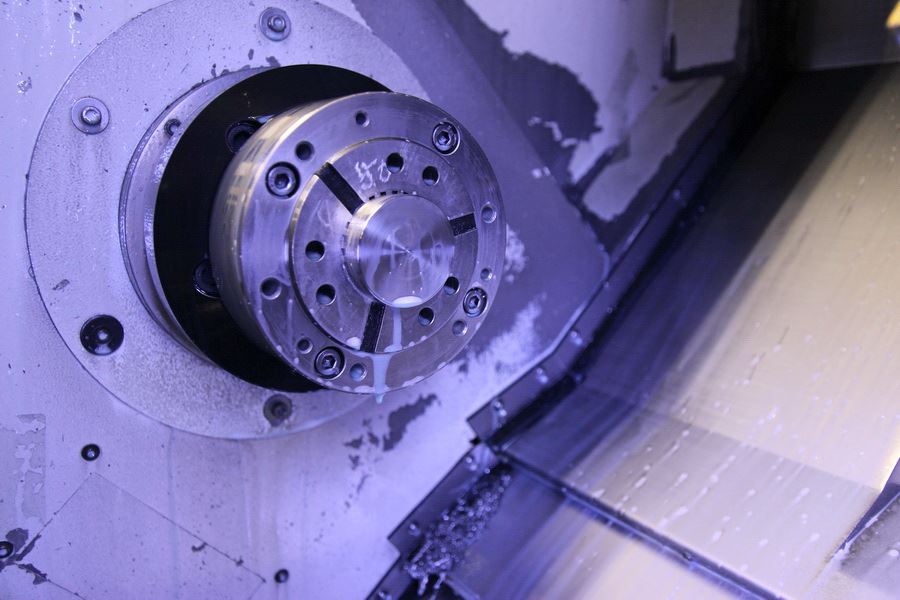

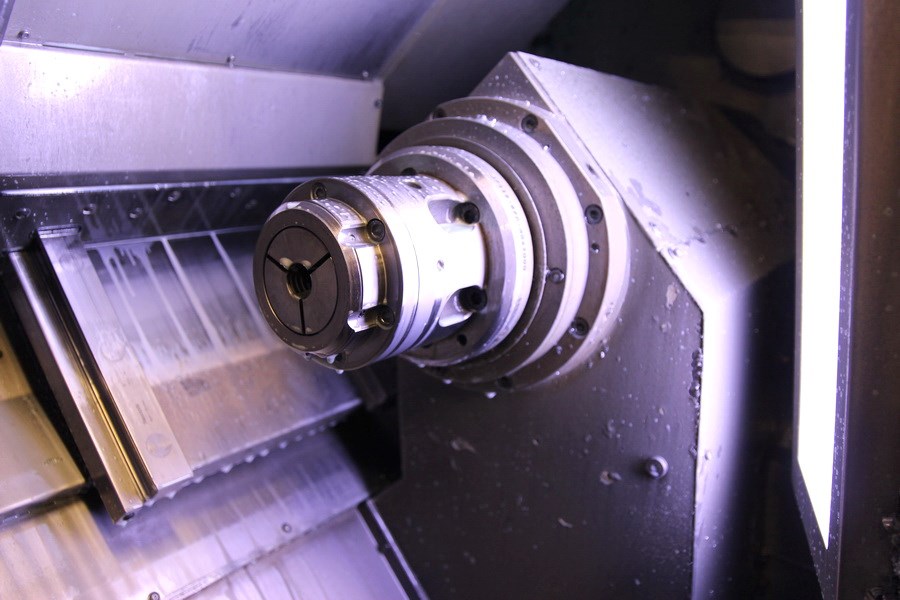

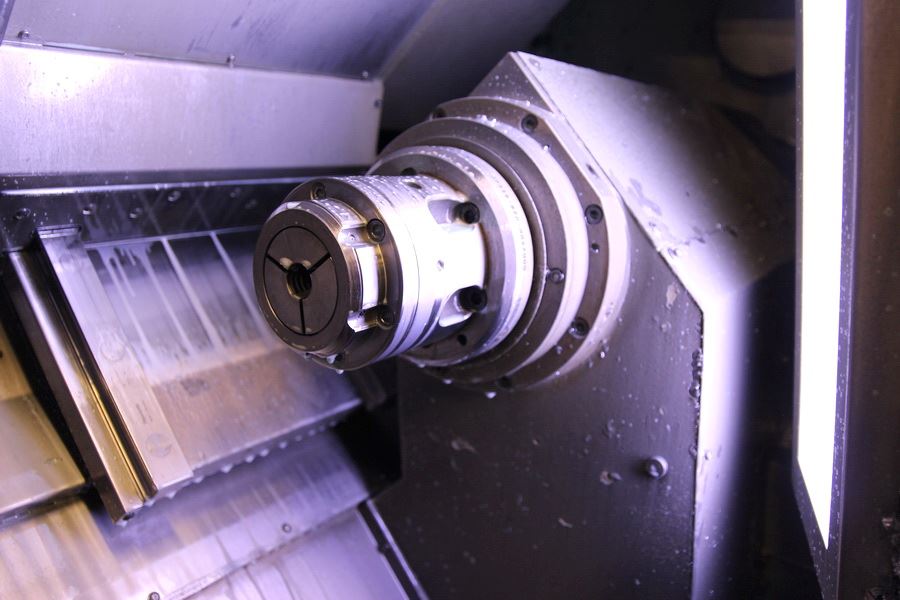

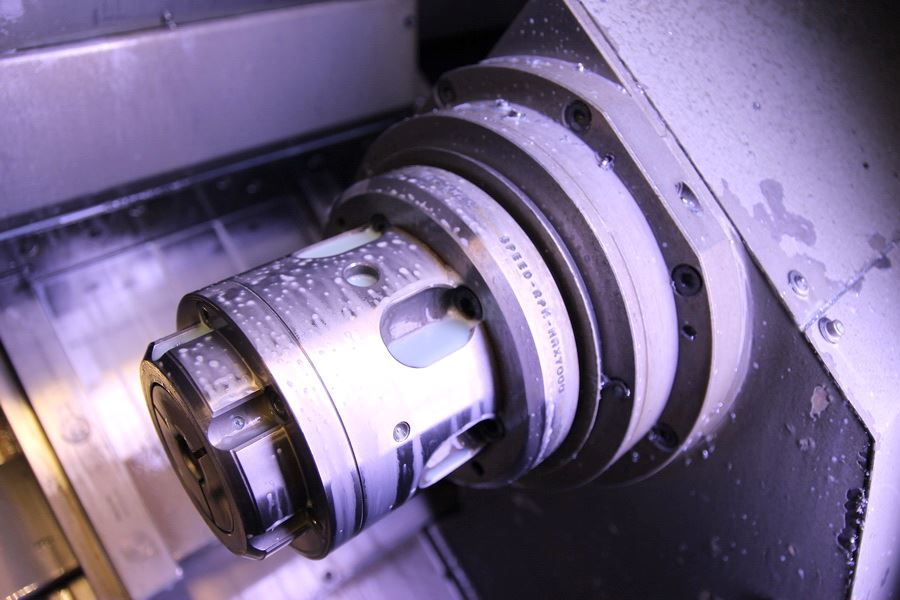

| Spannzangenfutter | 2x Hainbuch Spanntop |
| feststehende Werkzeughalter | 12x |

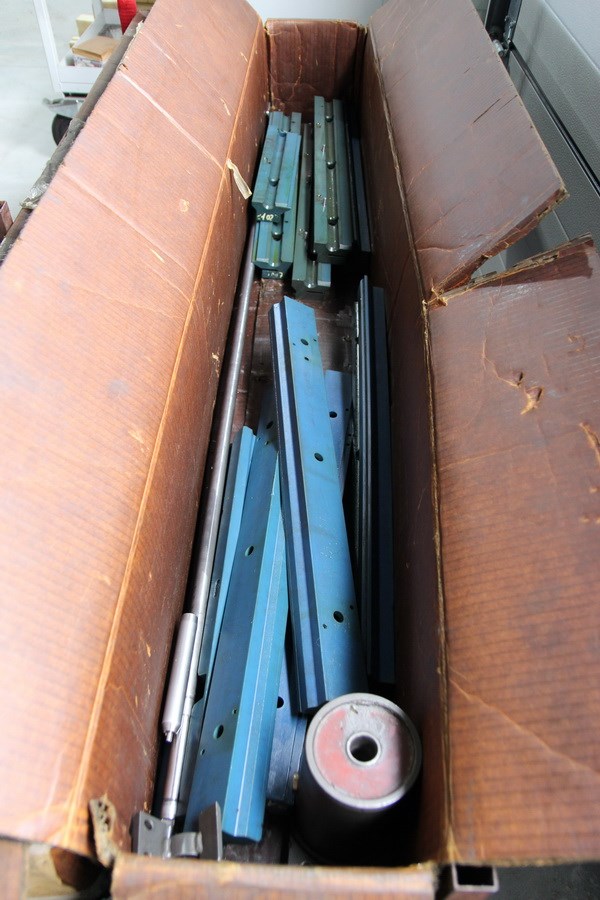

| Führungskanäle | 21, 33, 52mm |

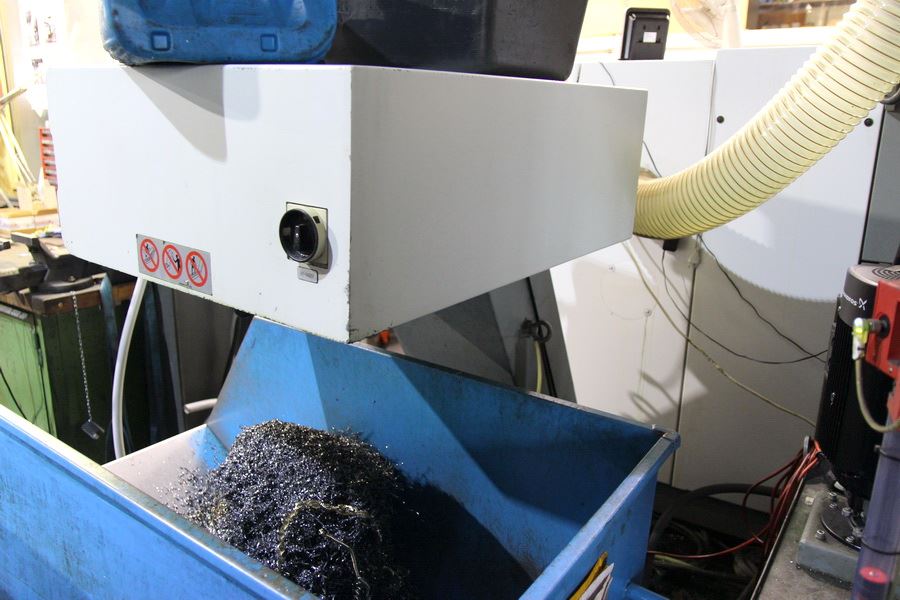

| Späneförderer | |

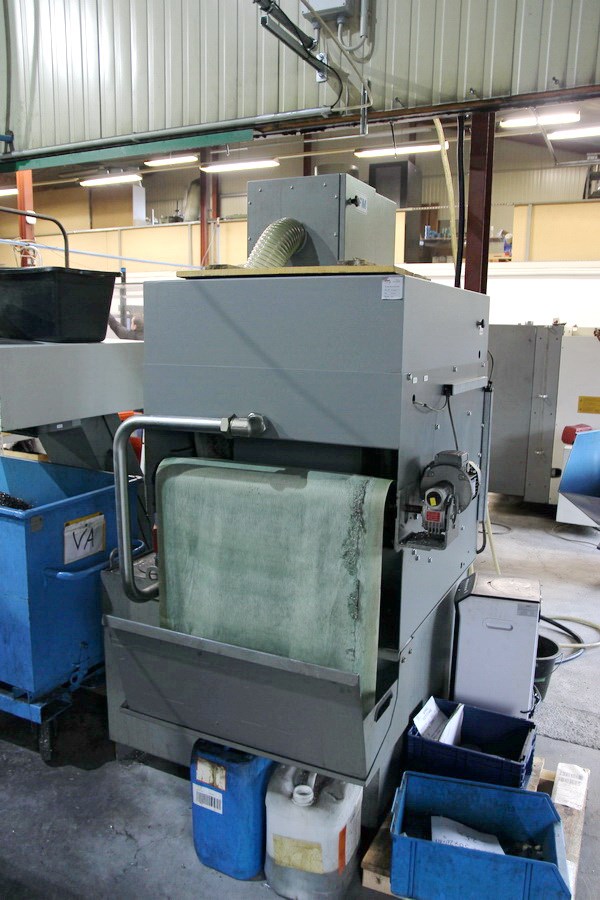

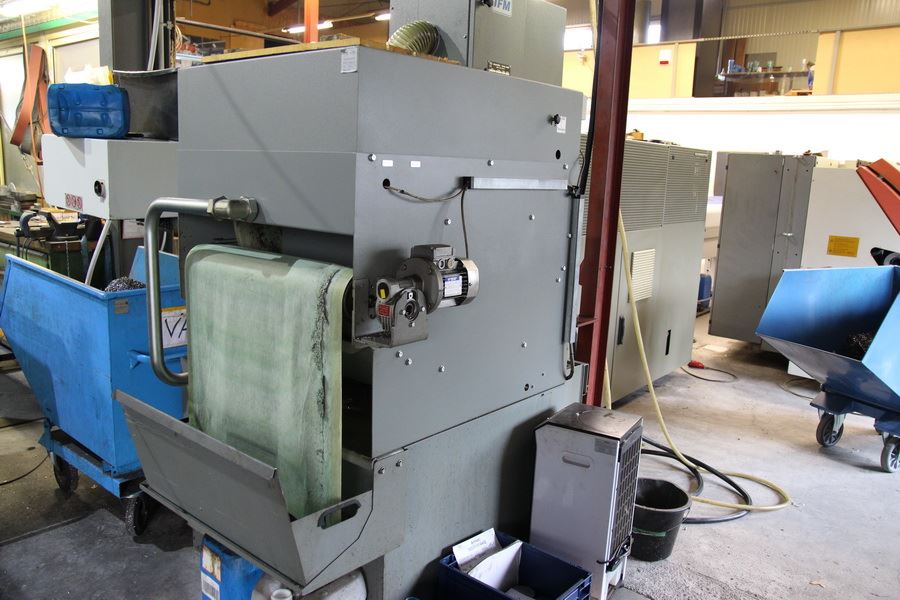

| Papierbandfilter | |
| Kühlmitteleinrichtung | |

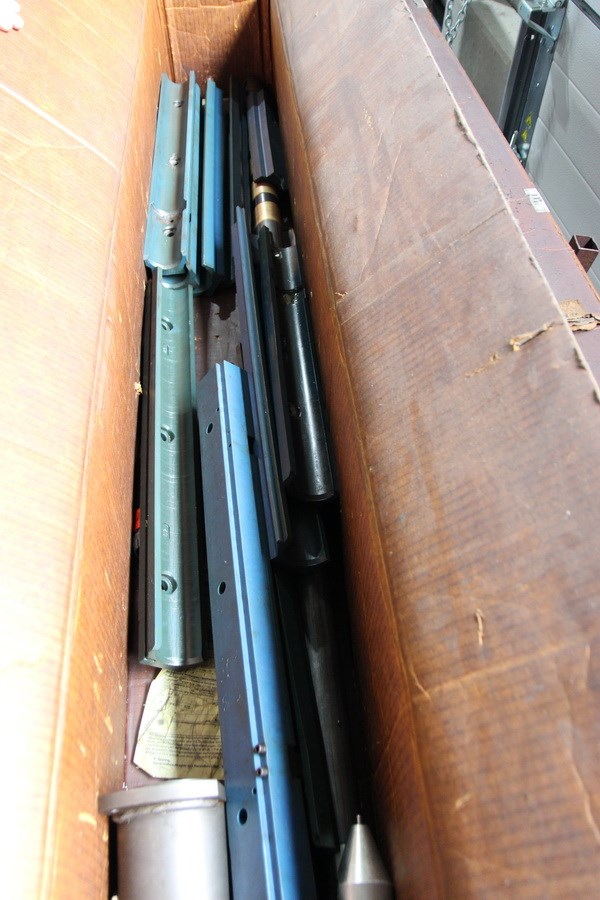

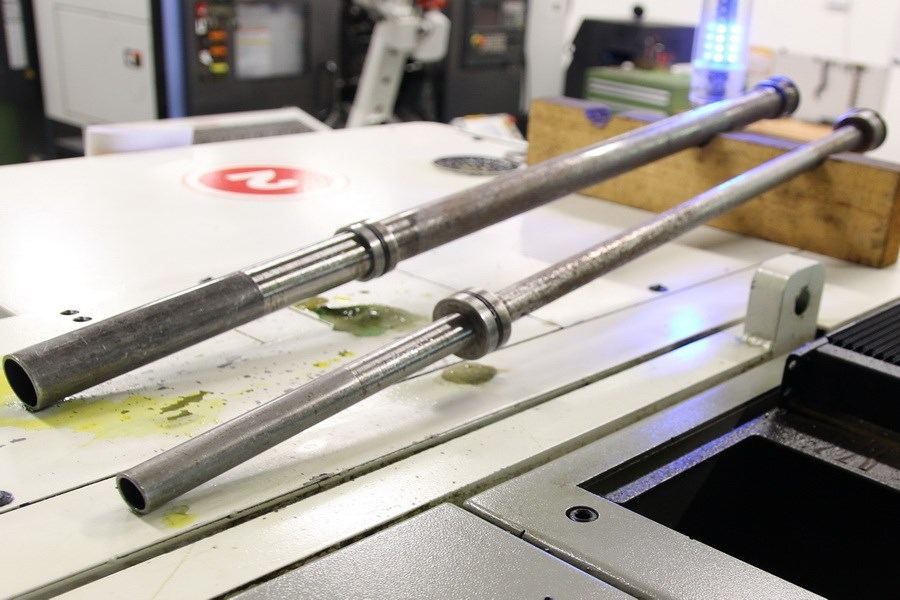

| Spindelreduzierrohre | 21, 33, 52mm |
| Irrtum in den technischen Daten vorbehalten. | |
