EMCO - EmcoTurn E45 BigBore
CNC - Drehmaschinen
CNC - Dreh- und Fräszentren
| Verkäufer CNC-Shop |
|
| View More Listings | |
Beschreibung

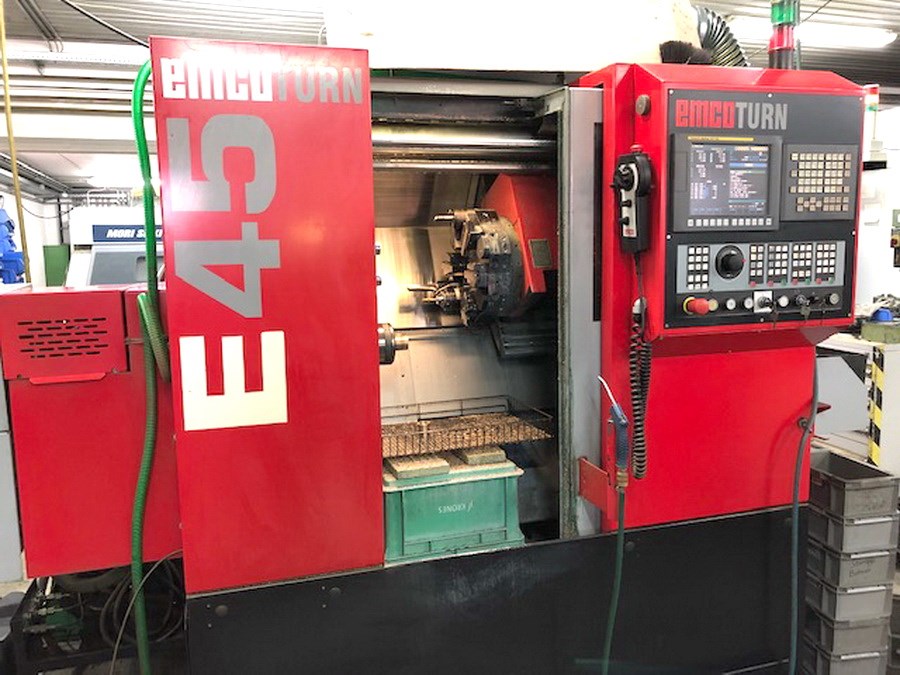

| EMCO - EmcoTurn E45 BigBore | |
| Angebotsdetails | |
| Lagernummer | 1039-8511 |
| Maschinenart | CNC Dreh- und Fräszentrum |
| Hersteller | EMCO |
| Type | EmcoTurn E45 BigBore |

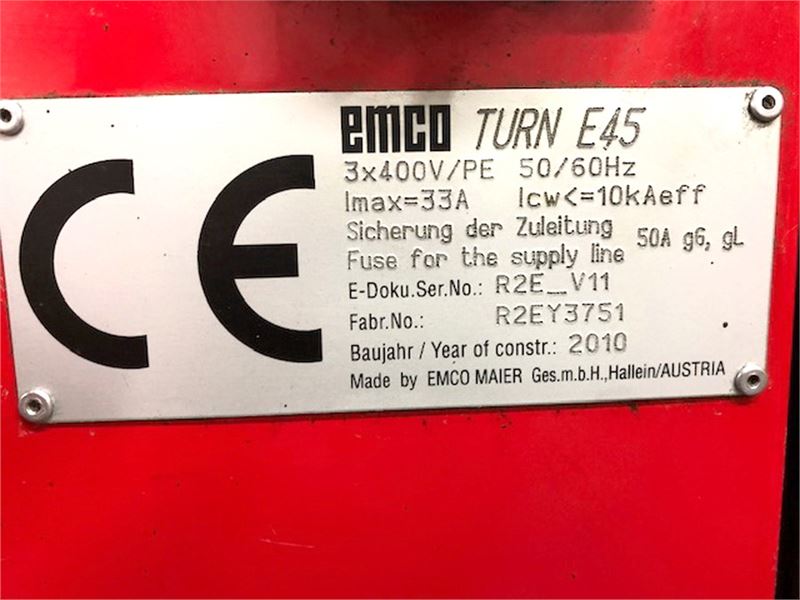

| Baujahr | 2010 |
| Steuerung | Fanuc Oi-TD |
| Lagerort | Deutschland |
| Ursprungsland | Österreich |
| Lieferzeit | nach Absprache |
| Frachtbasis | ab Standort |
| Zusatzinformationen | CNC-Dreh- und Fräszentrum EMCO - EmcoTurn E45 BigBore - inkl. EMCO Compact-Load E45 (100-800mm) |
| Technische Details | |
| Umlaufdurchmesser | max. 430 mm |
| Drehlänge | max. 510 mm |

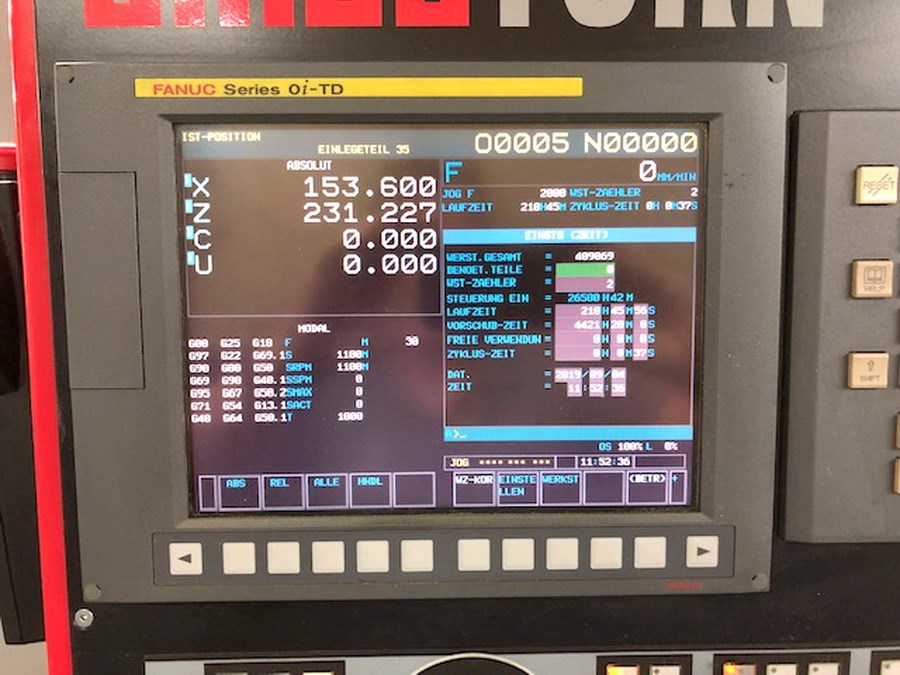

| Steuerung | Fanuc Oi-TD |
| Standard-Drehdurchmesser | 220 mm |
| Umlaufdurchmesser über Bett | 430 mm |
| Umlaufdurchmesser über Planschlitten | 210 mm |
| Spitzenweite | 600 mm |
| Arbeitshöhe | 1.152 mm |
| Hauptspindel: | |
| Drehzahlbereich - Hauptspindel | 0 - 6.300 min/-1 |
| Antriebsleistung - Hauptspindel | 13 kW |
| Max. Drehmoment | 78 Nm |
| Spindelnase | A2-5 DIN55026 |
| Spindellagerdurchmesser | 100 mm |
| Spindelbohrung | 59 mm |
| max. nutzbarer Stangendurchmesser | 51 mm |
| C-Achse | 0,01 ° |
| Werkzeugrevolver: | |
| Anzahl der Werkzeugplätze | 12 pos. |
| Anzahl der angetriebenen Werkzeugstationen | 6 pos. |
| Werkzeugaufnahme | VDI 30 DIN69880 |
| Schafthöhe für Vierkantwerkzeug | 20 x 20 mm |
| Schaftdurchmesser der Bohrer | 32 mm |
| Revolverschaltzeit | 0,14 sec. |
| Drehzahlbereich - angetr. Werkzeugstationen | 0 - 5.000 min -1 |
| Antriebsleistung - angetr. Werkzeugstationen | 4 kW |
| Max. Drehmoment | 16 Nm |
| Verfahrwege: | |
| x-Achse | 160 mm |
| z-Achse | 310 mm |
| C-Achse | 360 ° |
| Reitstock: | |
| Pinolenhub | 120 mm |
| Pinolendurchmesser | 60 mm |
| Spannkraft | 5 kN |
| Reitstockaufnahme | MK 4 |
| Vorschübe: | |
| Eilgang | X: 20 / Z: 24 m/min |
| Vorschubkraft | X: 4 / Z: 6 kN |
| Eilgang | C: 1.000 min/-1 |
| Gesamtleistungsbedarf | 20 kW |
| Maschinengewicht ca. | 3,5 t |
| Raumbedarf ca. | 5,0 x 3,0 x 2,0 m |
| Zubehör | |
| Dokumentation | |
| Kühlmitteleinrichtung | |
| Werkzeugantrieb | |
| C-Achse | |
| Interface für Stangenlader | |

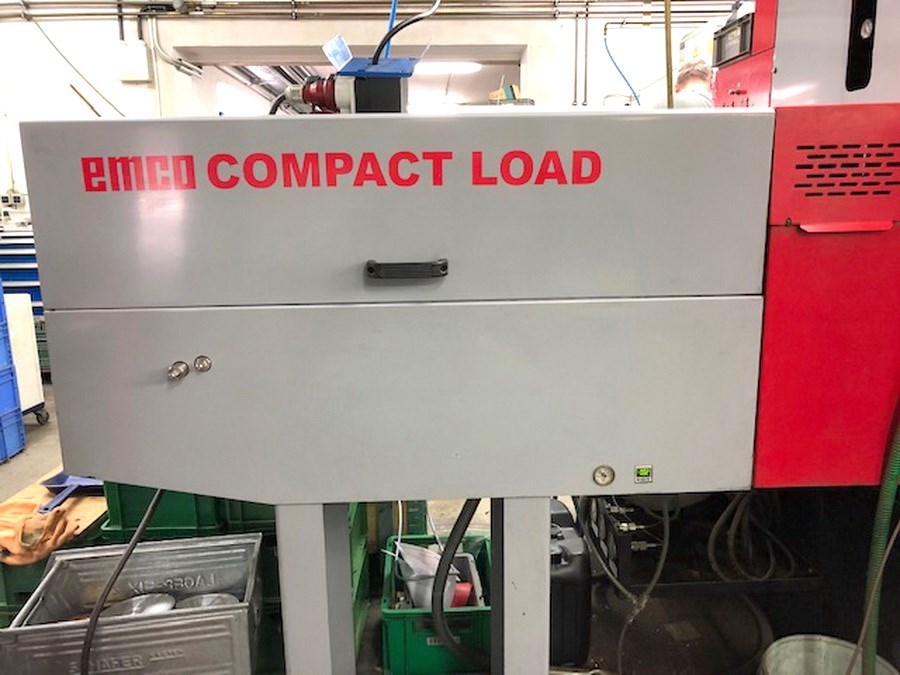

| Stangenlademagazin | Compact Load E45 |
| Signallampe | |
| elektr. Handrad | |

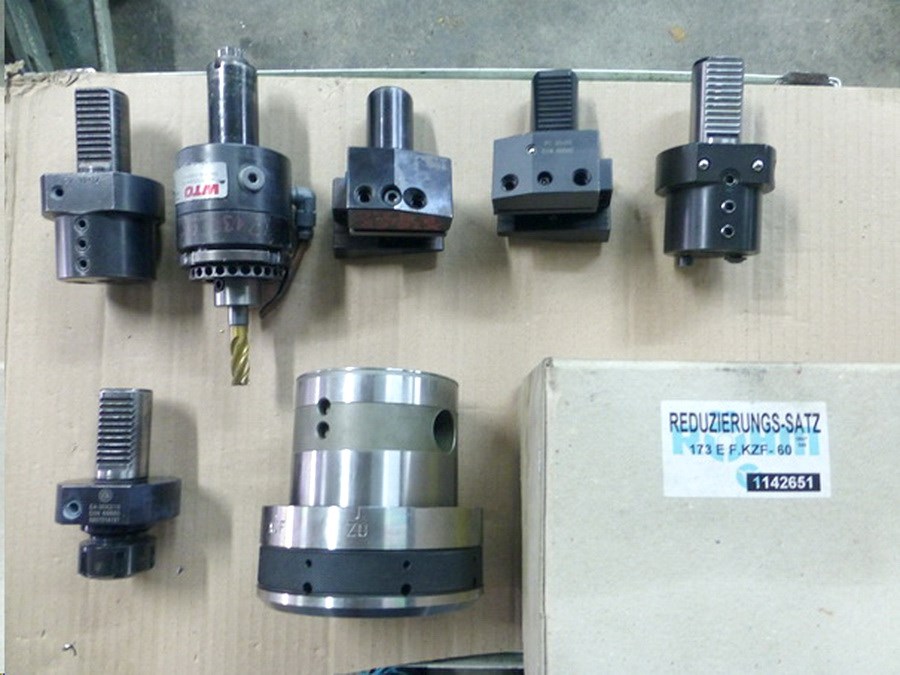

| feststehende Werkzeughalter | 5 |
| angetriebene Werkzeughalter | 1 |
| Spannfutter | |

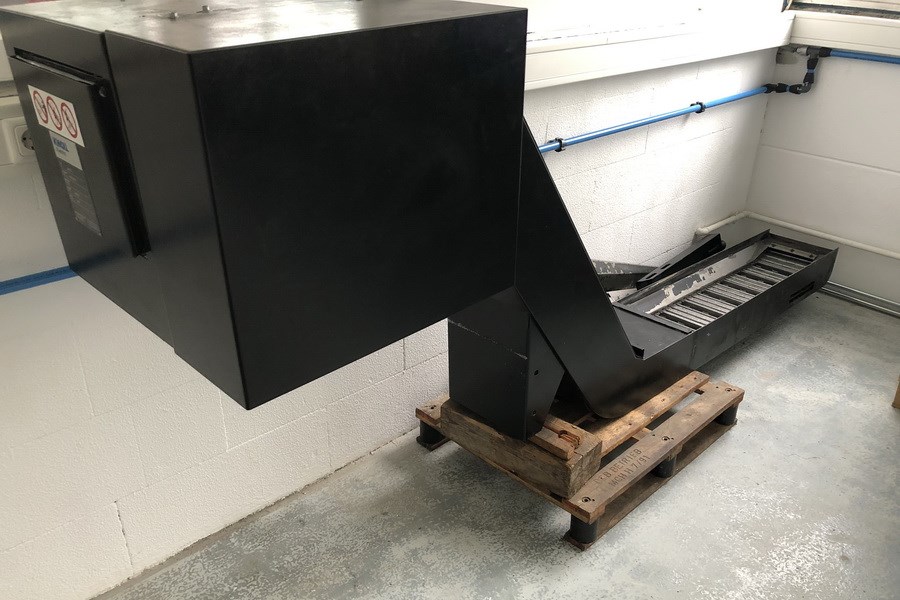

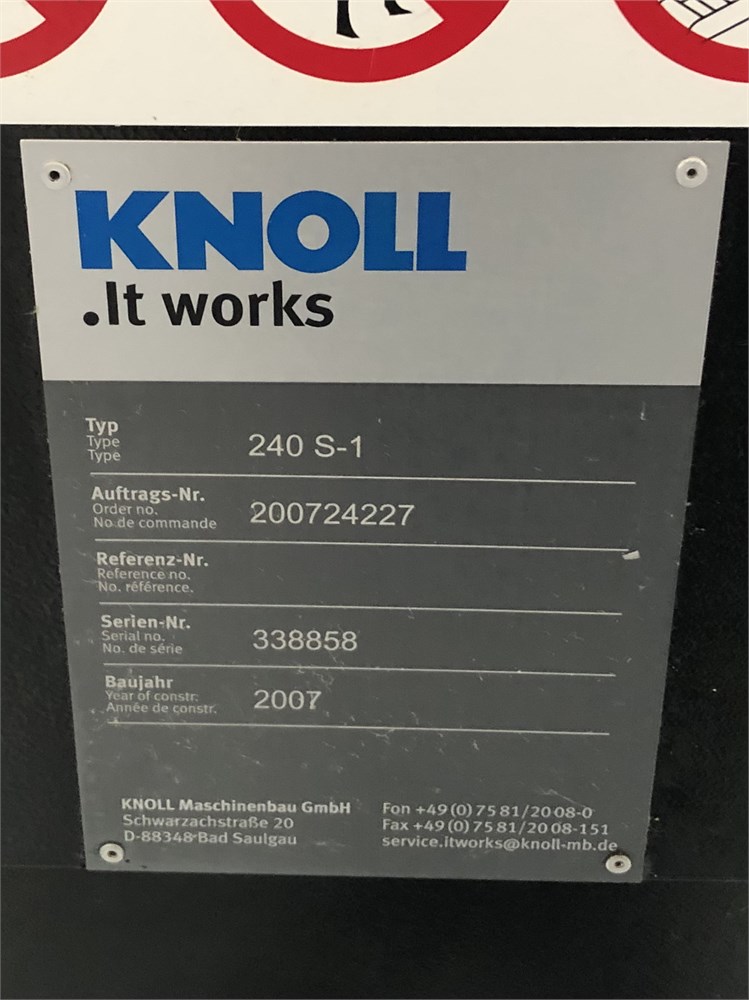

| Späneförderer | Knoll - 240 S1 |
| Irrtum in den technischen Daten vorbehalten. | |
