GILDEMEISTER - GMX 400 linear
CNC - Drehmaschinen CNC - Dreh- und Fräszentren
Bilder
Senden Sie dem Verkäufer eine Nachricht.*
Bilder
Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image
Beschreibung

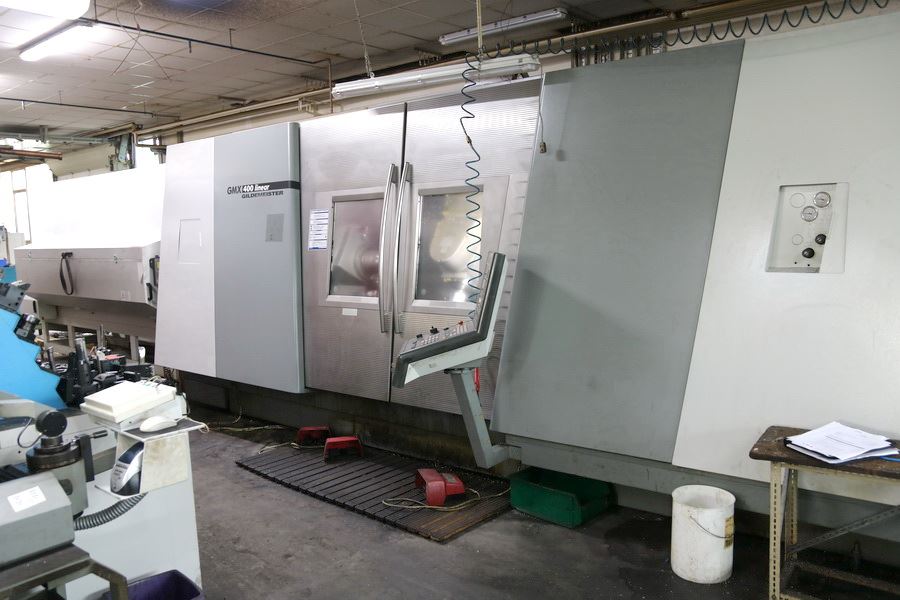

GILDEMEISTER - GMX 400 linear

Angebotsdetails
Lagernummer 1039-8421
Maschinenart CNC Dreh- und Fräszentrum
Hersteller GILDEMEISTER
Type GMX 400 linear
Baujahr 2005
Steuerung Sinumerik 840D powerline Sieme
Lagerort D-59302 Oelde
Ursprungsland Deutschland
Lieferzeit sofort
Frachtbasis ab Standort
Zusatzinformationen CNC - Dreh- und Fräszentrum

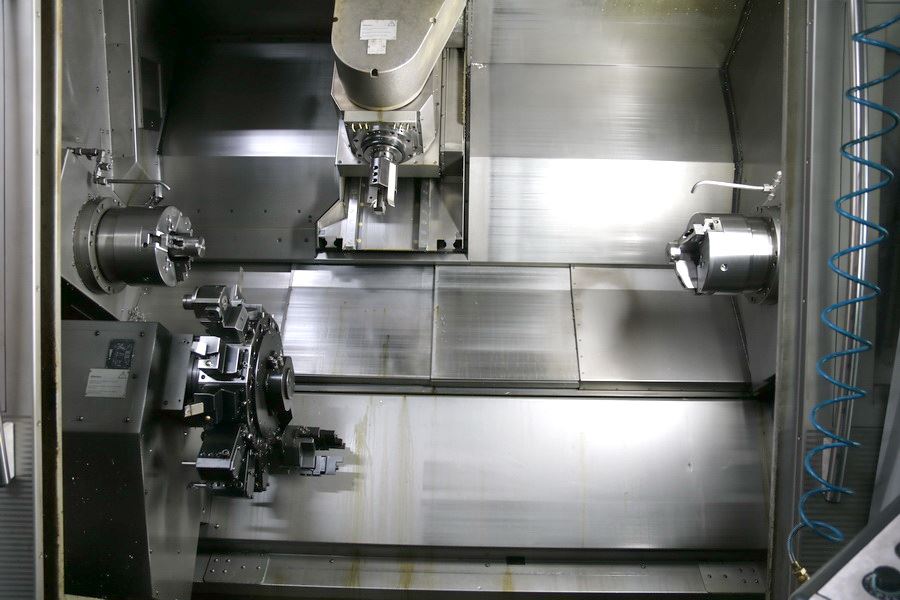

GILDEMEISTER - GMX 400 linear

- Frässpindel
- Gegenspindel
- Werkzeugrevolver
- Y-Achse
- B-Achse
- Inbetriebnahme 2006

Technische Details
Drehdurchmesser max. 640 mm
Drehlänge 1.585 mm
Standard-Drehdurchmesser 400 mm

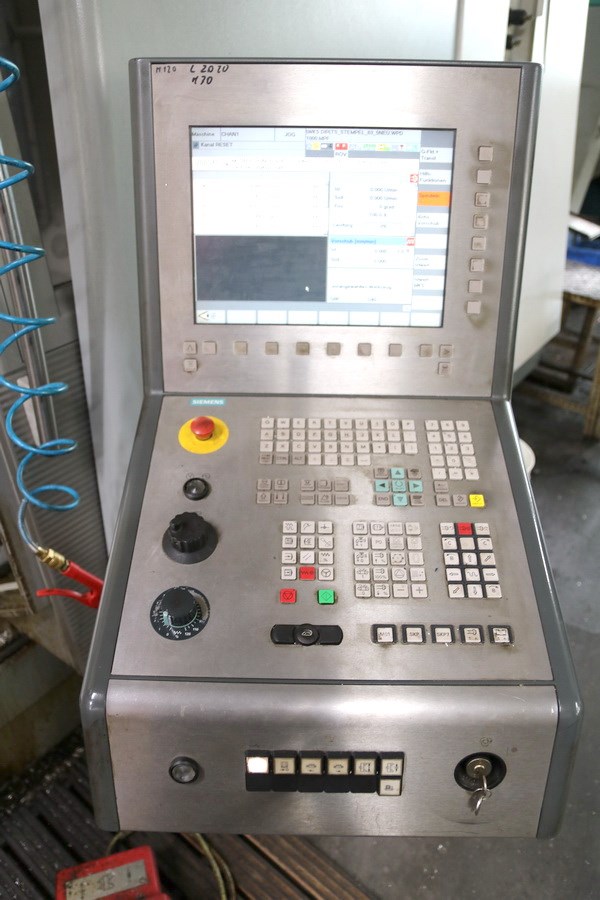

Steuerung Sinumerik 840D powerline Siemens
Abstand zwischen den Spitzen 1.930 mm
Hauptspindel:
Typ ISM 90
Max. Drehzahl 4.000 min/-1
Antriebsleistung - Hauptspindel 36 / 45 kW
Max. Drehmoment 600 Nm
Spindeldurchmesser im vord. Lager 150 mm
Spindelbohrung 107 mm
max. Stangendurchmesser 90 mm
C-Achse 0,001 °
Futterdurchmesser 250 (max. 400) mm

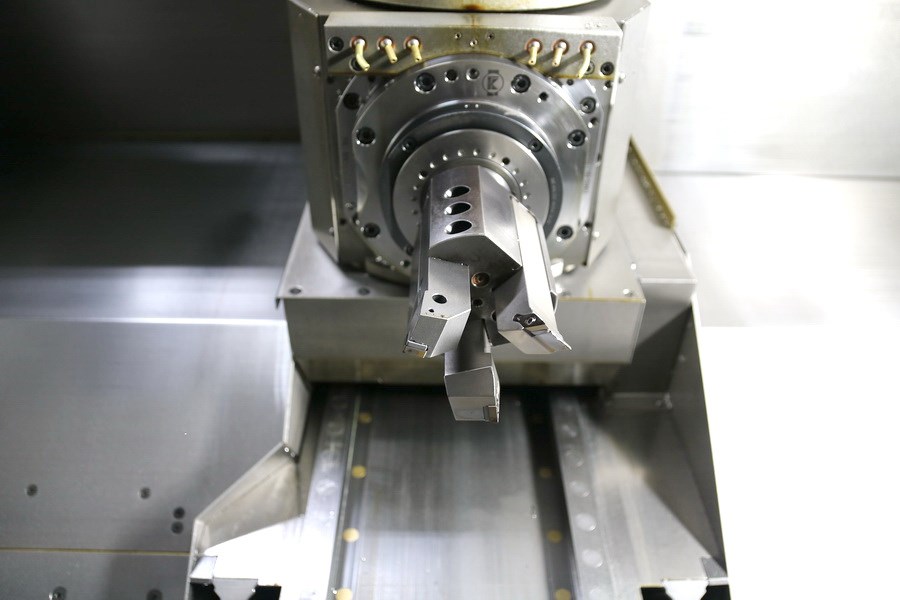

Frässpindel:
Drehzahl max. 12.000 min/-1
Antriebsleistung - Frässpindel 13,2 / 22 kW
Max. Drehmoment 100 Nm
Werkzeugaufnahme HSK-A63
Haltemoment 500 Nm
y-Achse +/- 110 mm
B-Achse +/- 120 °
C-Achse 1 °
x-Weg 550 mm
Lagerdurchmesser 80 / 55 mm
Gegenspindel:
Typ ISM 90
Max. Drehzahl 4.000 min/-1
Antriebsleistung - Gegenspindel 36 / 45 kW
Max. Drehmoment 600 Nm
Spindeldurchmesser im vord. Lager 150 mm
Spindelbohrung 107 mm
max. Stangendurchmesser 90 mm
C-Achse 1 °
Futterdurchmesser 250 (max. 400) mm

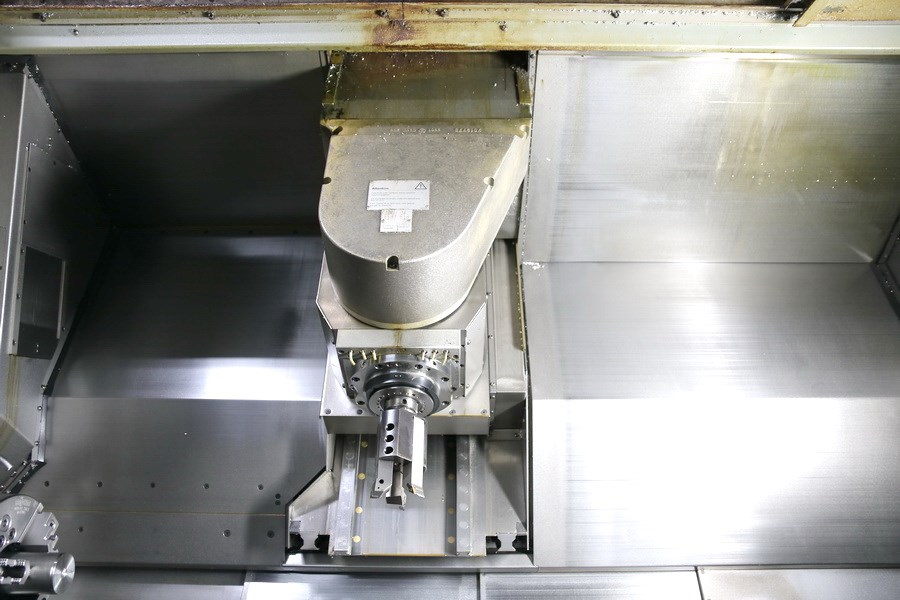

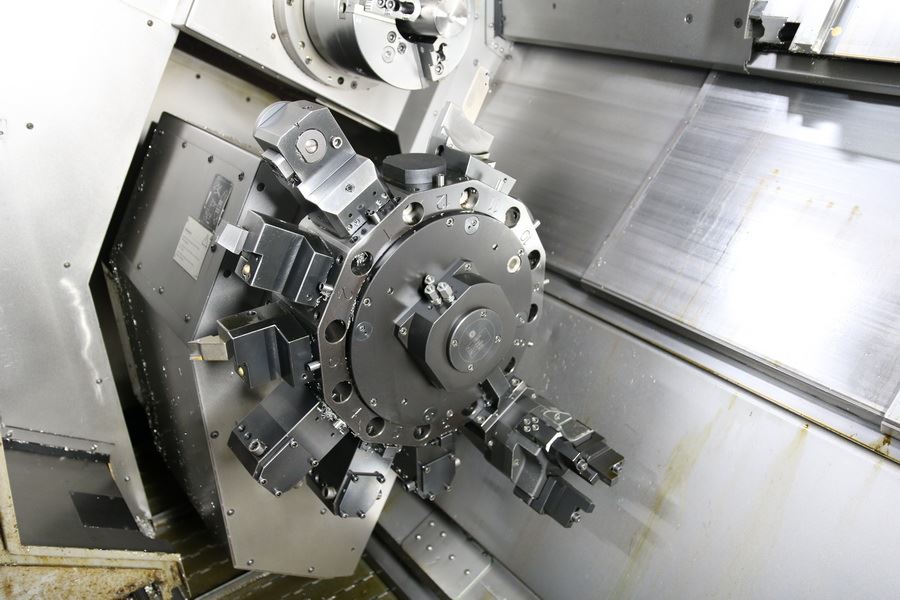

Werkzeugrevolver:
Anzahl der Werkzeugplätze 12 pos.
Werkzeugaufnahme 40 mm DIN 69880
Anzahl der angetriebenen Werkzeugstationen 12 pos.
Werkzeugmagazin:
Anzahl der Werkzeugplätze 60 pos.
Werkzeugaufnahme HSK-A63
max. Werkzeuglänge 350 mm
Vorschübe:
Eilgang X1/Z1: 40/60 m/min
Gesamtleistungsbedarf 70 kVA
Maschinengewicht ca. 20,0 t
Raumbedarf ca. 10,0 x 5,0 x 3,1 m

Zubehör
Dokumentation

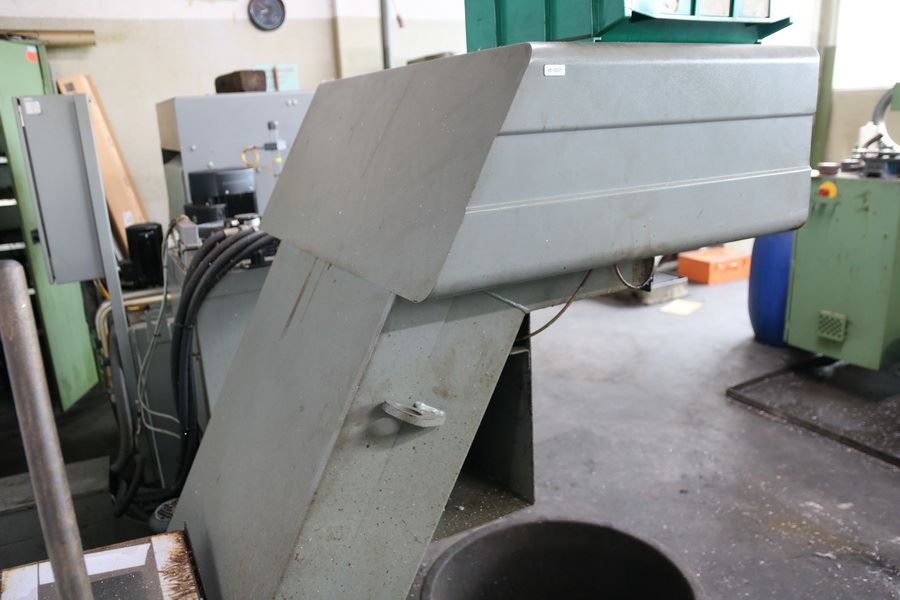

Späneförderer

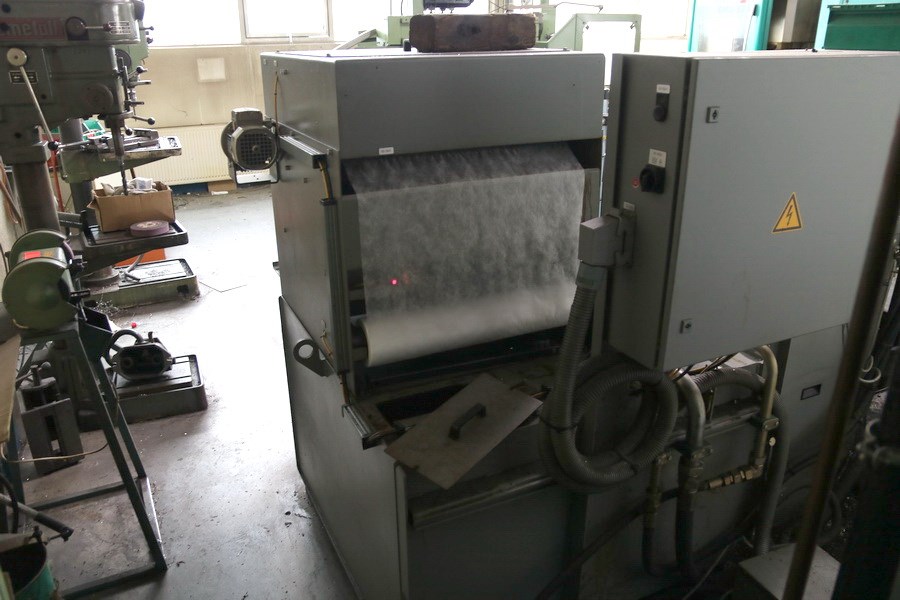

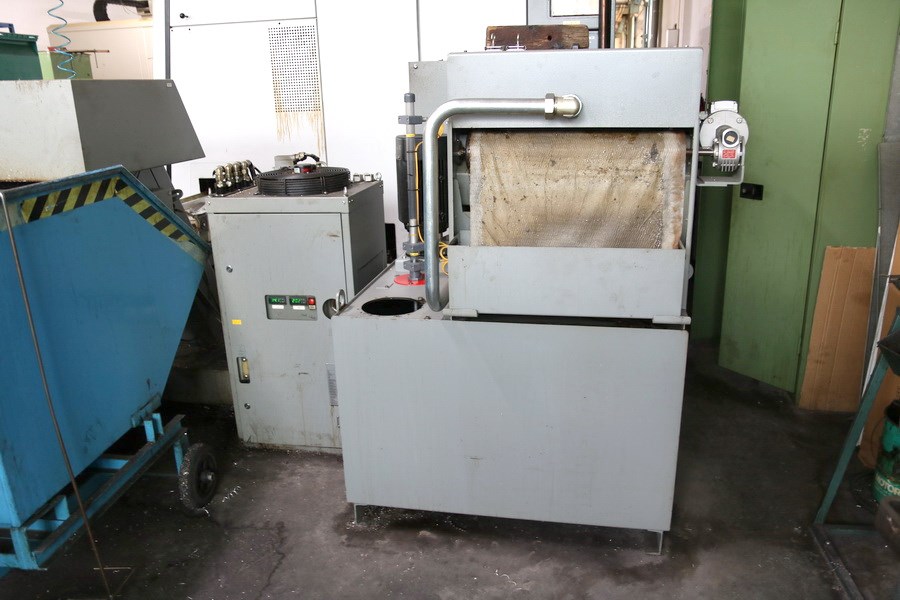

Kühlmitteleinrichtung 20 bar
C-Achse
B-Achse
Y-Achse
Gegenspindel
Werkzeugmagazin 60 pos.
Frässpindel
Teilhohlspanneinrichtung 92 x 825mm
direktes Meßsystem
Hohlspanneinrichtung 92,5mm
Signallampe
Teileabführung
Interface für Stangenlader

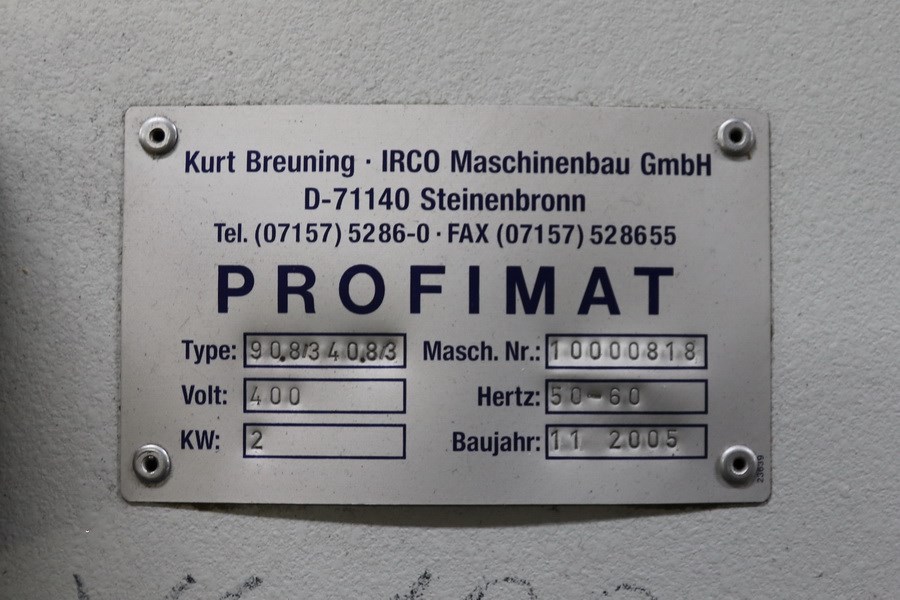

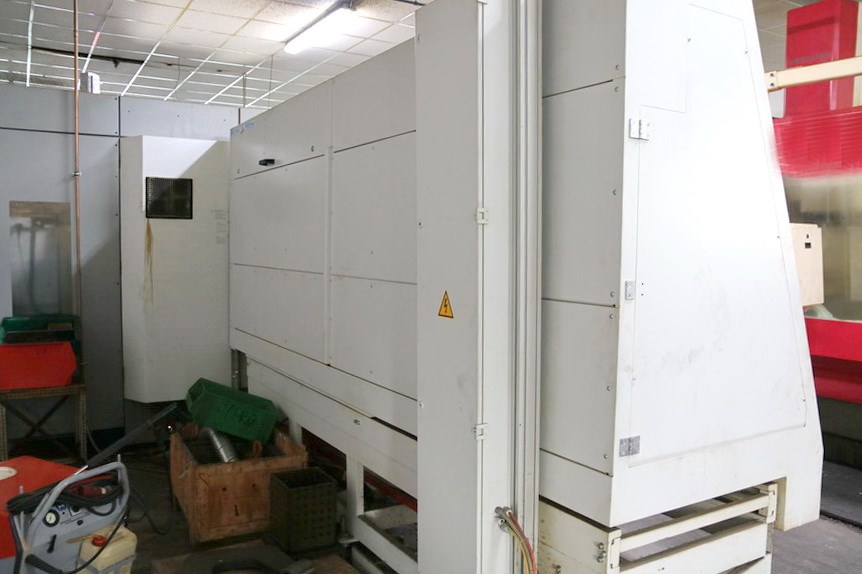

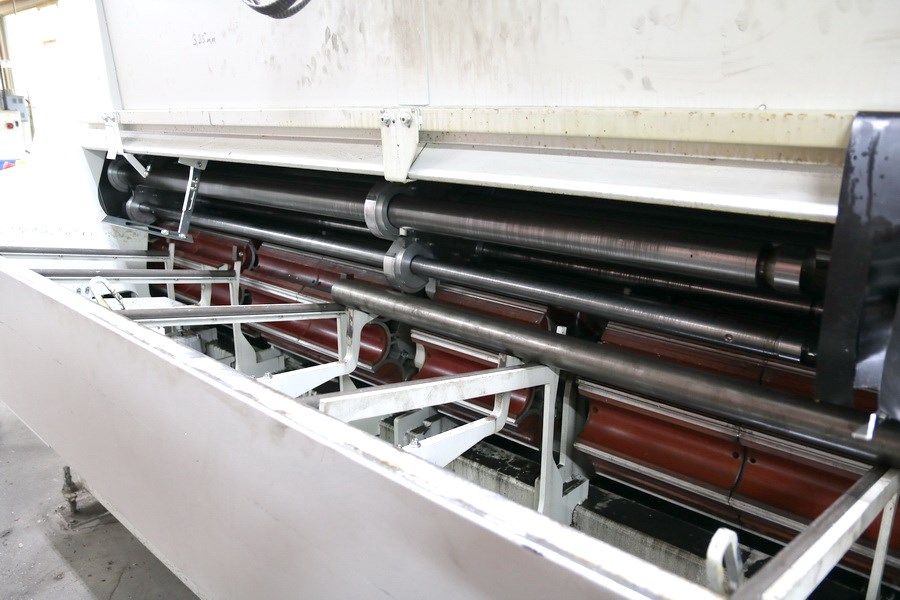

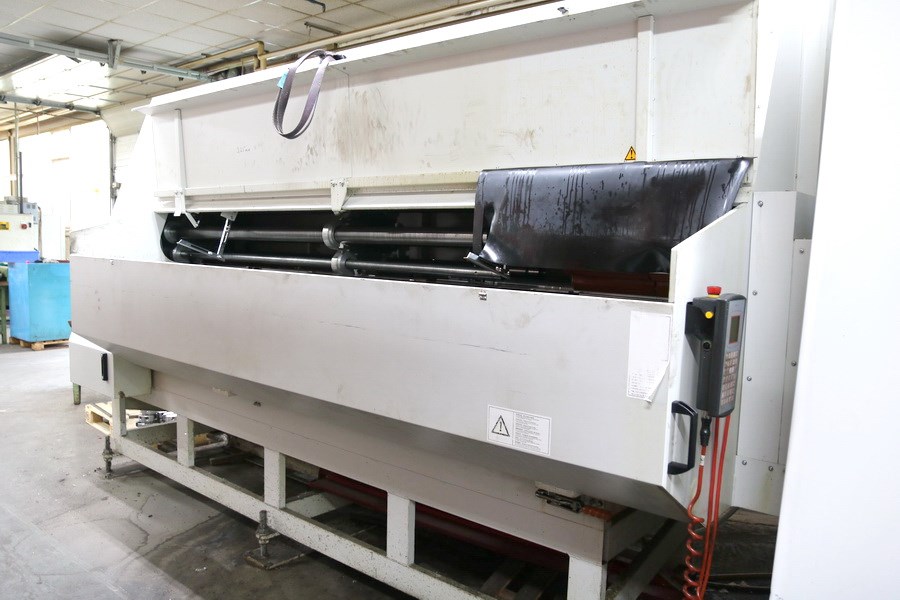

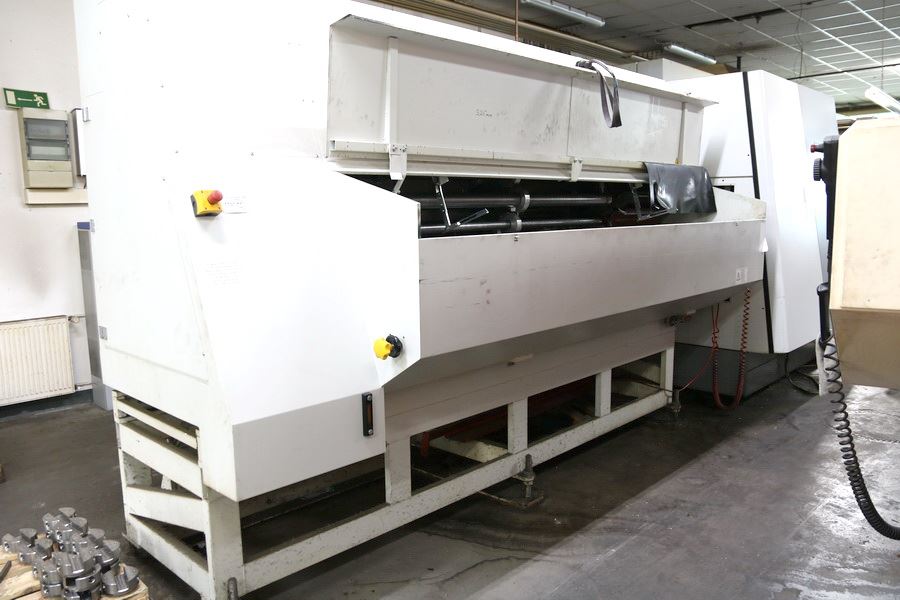

Stangenlademagazin Irco PROFImat 90.8x340/8

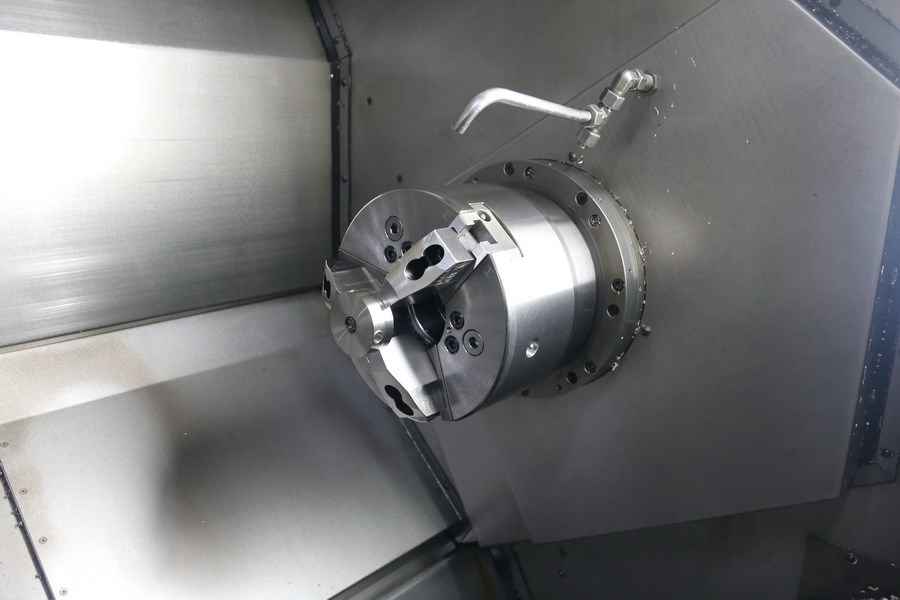

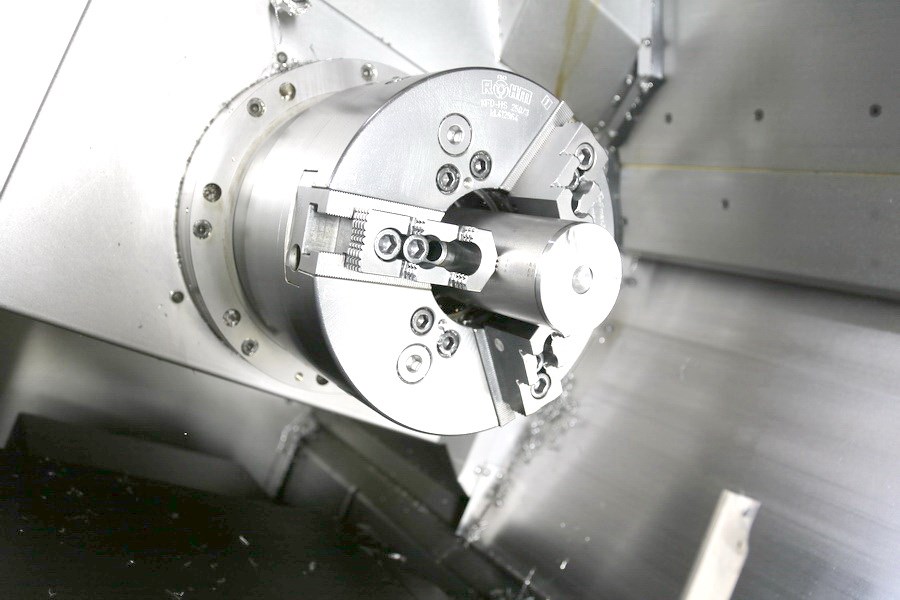

Dreibackenfutter
Abgreifvorrichtung

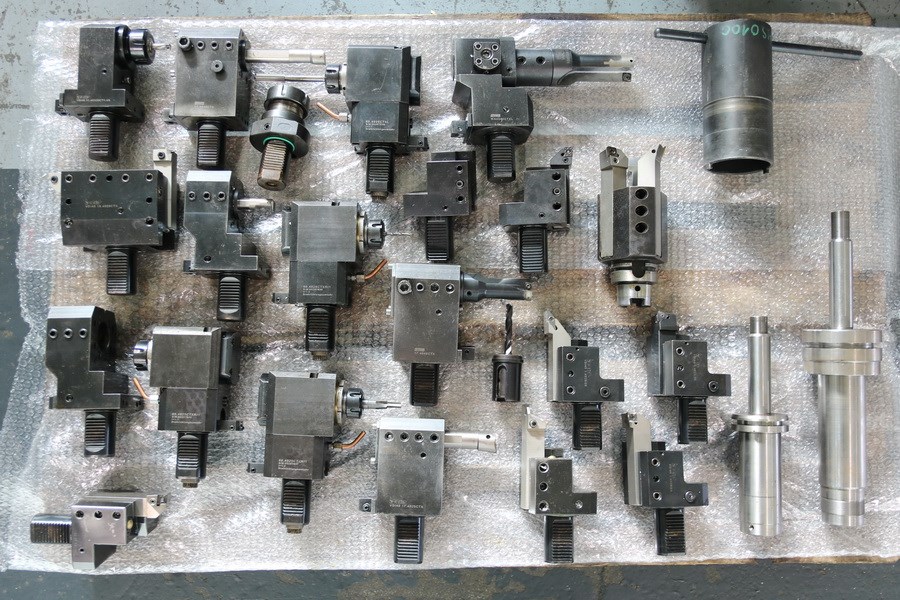

angetriebene Werkzeughalter VDI 40: 4x
feststehende Werkzeughalter VDI 40: 20x

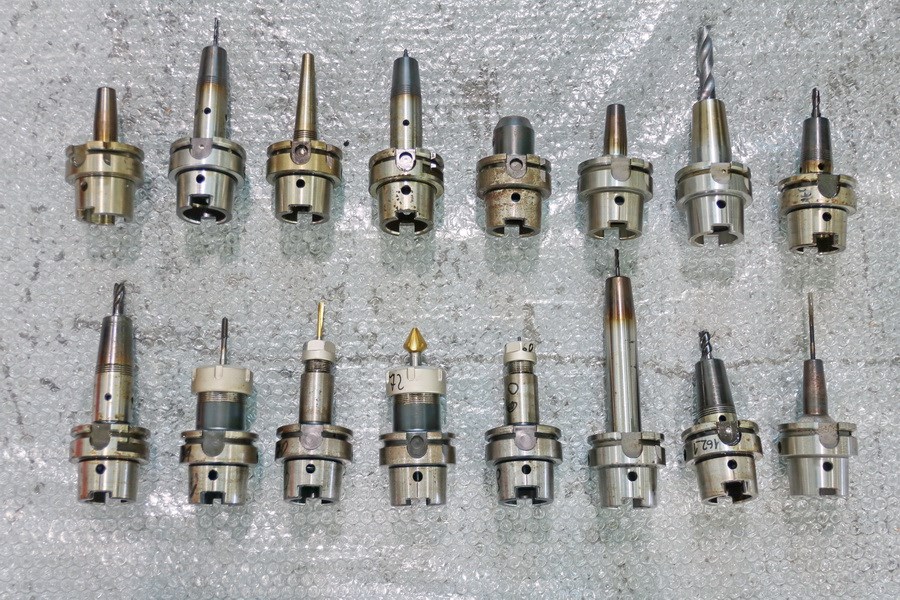

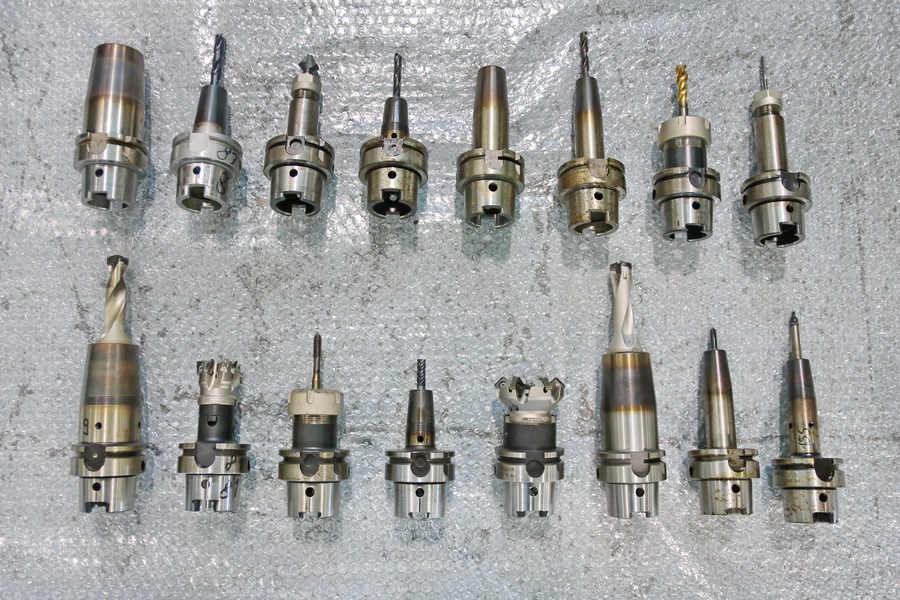

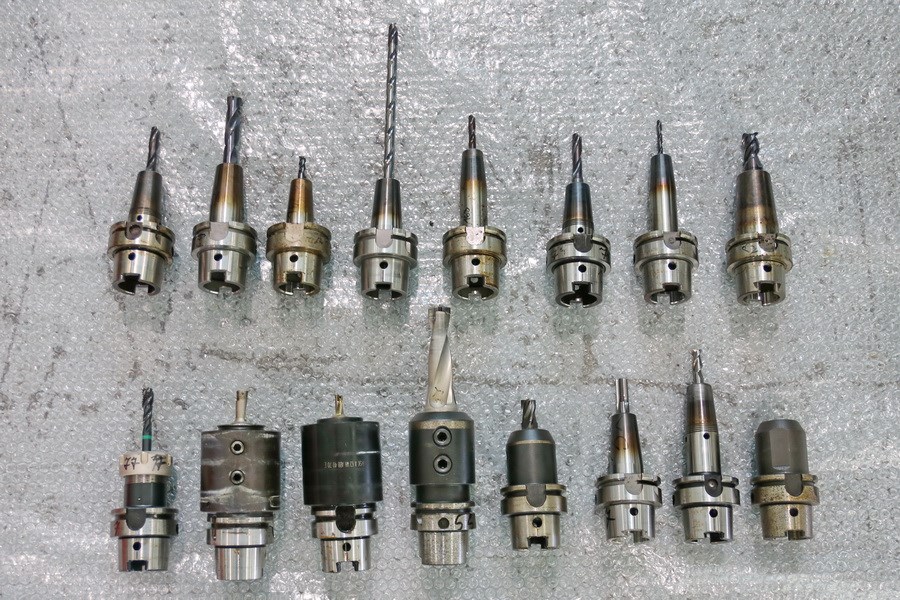

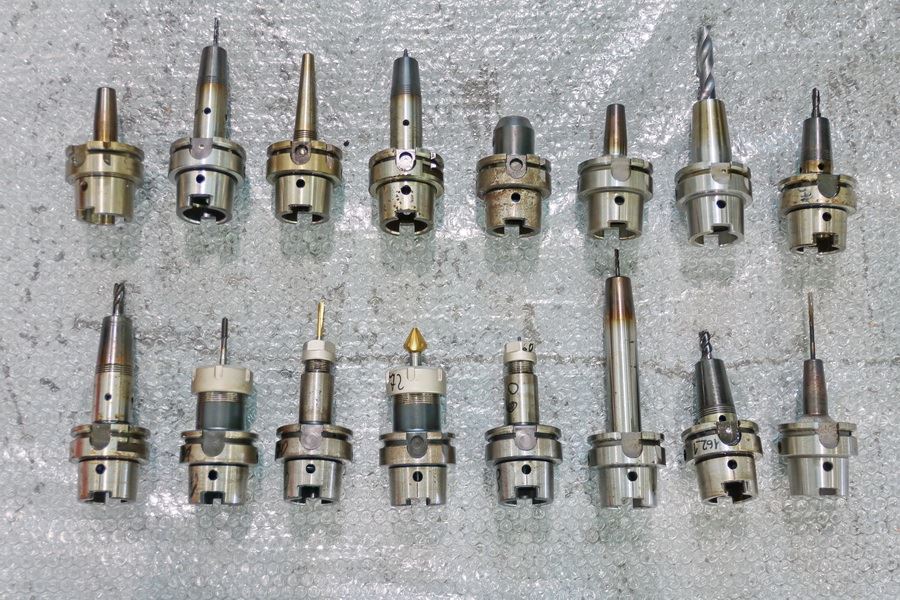

Werkzeughalter HSK-A63: 60x

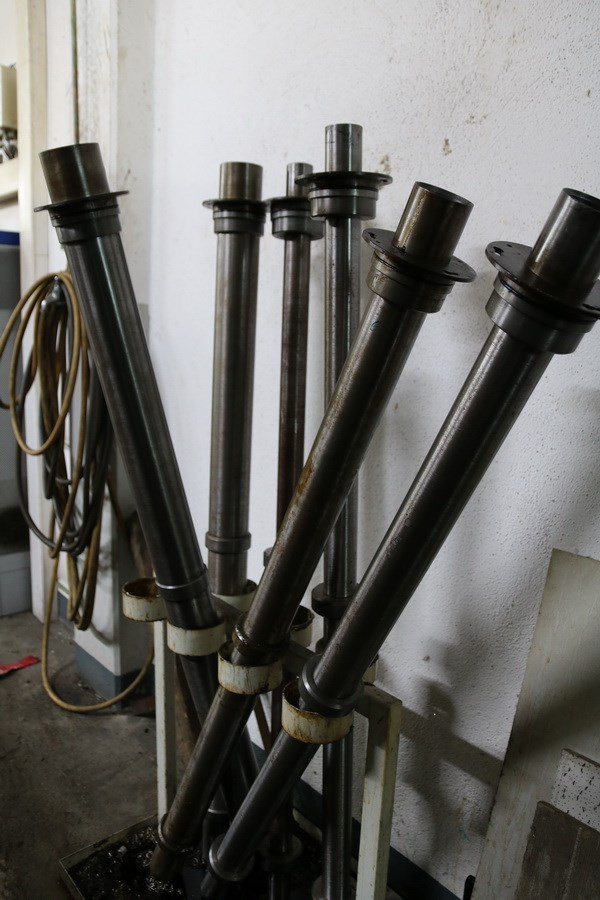

Spindelreduzierrohre 7x: 88,72,68,63,58,47,42 mm
Multi-Tool-Halter

Irrtum in den technischen Daten vorbehalten.
