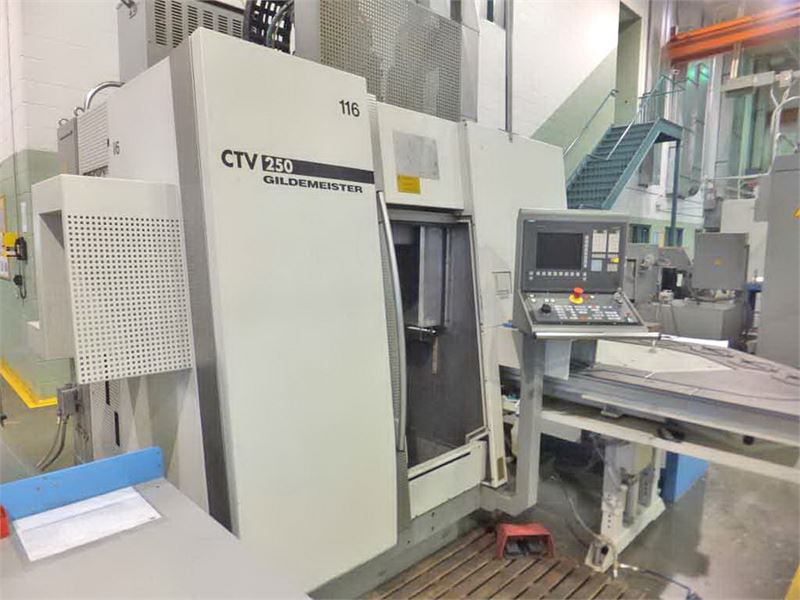

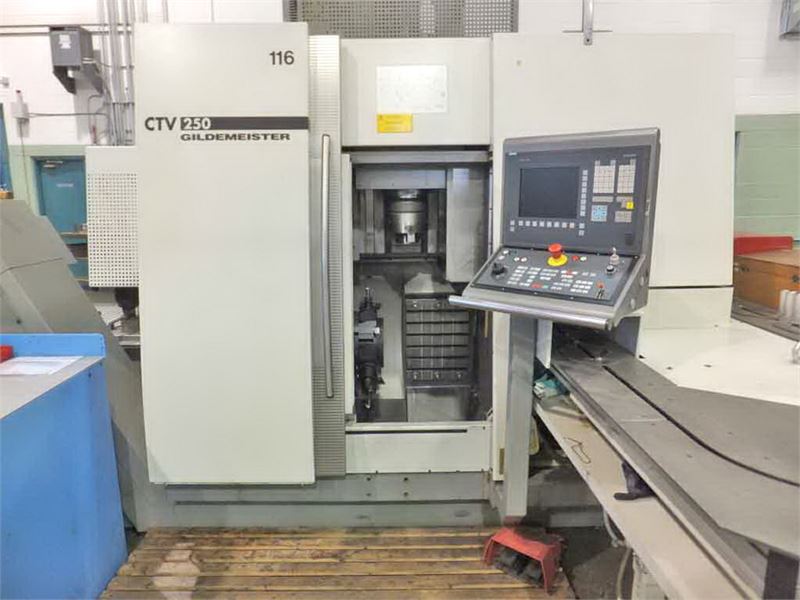

GILDEMEISTER - CTV 250 V3
CNC - Drehmaschinen
Vertikaldrehmaschinen
| Verkäufer CNC-Shop |
|
| View More Listings | |
Beschreibung
| GILDEMEISTER - CTV 250 V3 | |
| Angebotsdetails | |
| Lagernummer | 1039-8329 |
| Maschinenart | Vertikaldrehmaschine |
| Hersteller | GILDEMEISTER |
| Type | CTV 250 V3 |
| Baujahr | 2003 |

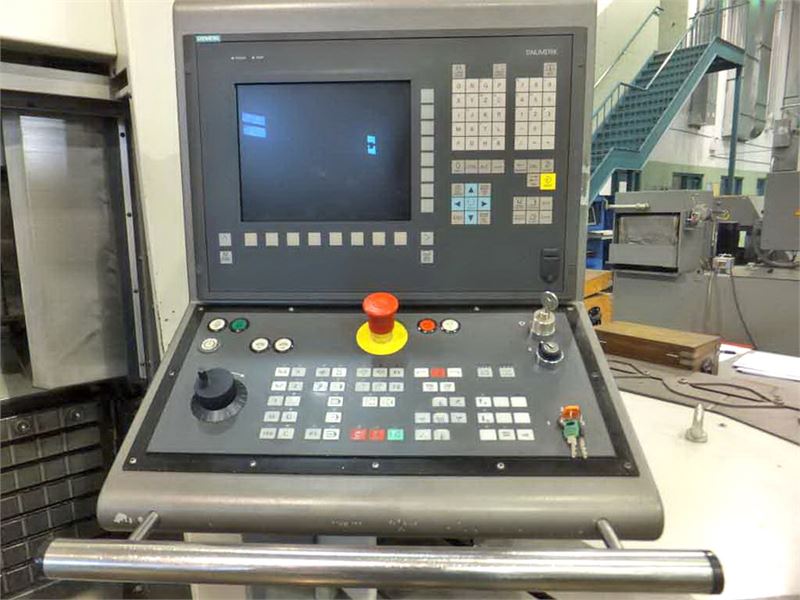

| Steuerung | Sinumerik 840 D pl Siemens |
| Lagerort | D-59302 Oelde |
| Ursprungsland | Deutschland |
| Lieferzeit | nach Absprache |
| Frachtbasis | ab Standort |

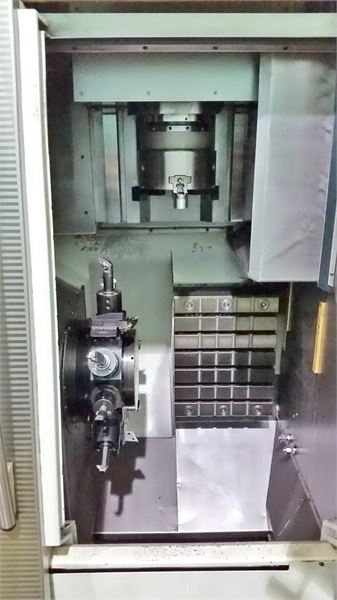

| Zusatzinformationen | CNC - Vertikaldrehmaschine GILDEMEISTER - CTV 250 V3 - inkl. Palettenumlaufsystem mit 26 Rahmen (bis zu 52 möglich) - C-Achse / Werkzeugantrieb - Funktionsplatte - rechte Maschinenausführung |
| Technische Details | |
| Drehdurchmesser | 250 mm |
| Drehhöhe | 300 mm |
| Steuerung | Sinumerik 840 D pl Siemens |
| max. Umlaufdurchmesser | 300 mm |
| Verfahrwege: | |
| x-Achse | 1.100 mm |
| z-Achse | 300 mm |

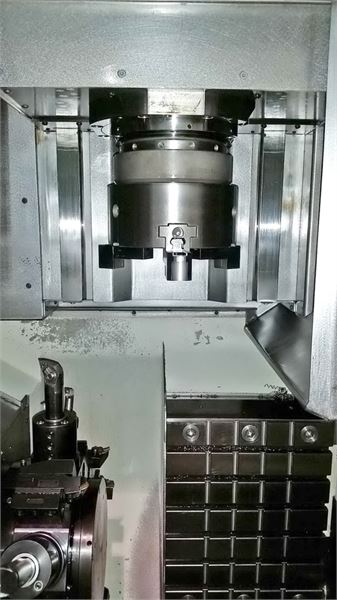

| Hauptspindel: | |
| Drehzahlbereich - Hauptspindel | 25 - 5.000 min/-1 |
| Antriebsleistung - Hauptspindel | 27 / 20 kW |
| Max. Drehmoment | 284 Nm |
| Spindelkopf | 170h5 |
| Spindeldurchmesser im vord. Lager | 120 mm |
| Spindelbohrung | 79 mm |
| max. Stangendurchmesser | 65 mm |
| nutzbarer Stangendurchmesser | ( - ) mm |

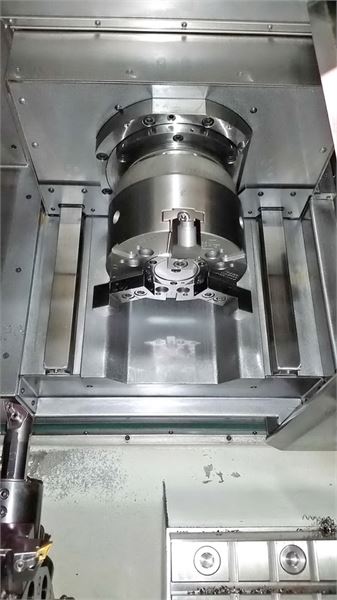

| Futterdurchmesser | 210, max. 250 mm |
| C-Achse | 360 ° |

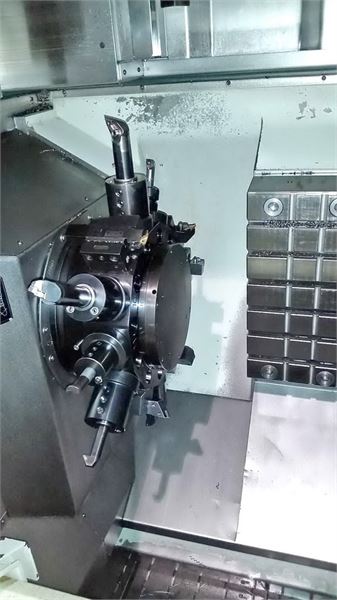

| Werkzeugrevolver: | |
| Anzahl der Werkzeugplätze | 12 pos. |
| Anzahl der angetriebenen Werkzeugstationen | 12 pos. |
| Drehzahlbereich - angetr. Werkzeugstationen | max. 4.000 min -1 |
| Antriebsleistung angetr. WZ-Stationen | 11,7 kW |
| Max. Drehmoment | 28 Nm |
| Schaftdurchmesser | DIN 69880: VDI 40 mm |
| Vorschübe: | |
| Eilgang ( X / Y / Z ) | 60 / - / 40 m/min |
| Vorschubkraft | max. 6 kN |
| Gesamtleistungsbedarf | 55 kVA |
| Maschinengewicht ca. | 8,0 t |
| Raumbedarf ca. | 6,5 x 4,5 x 3,0 m |
| Zubehör | |
| Dokumentation | |

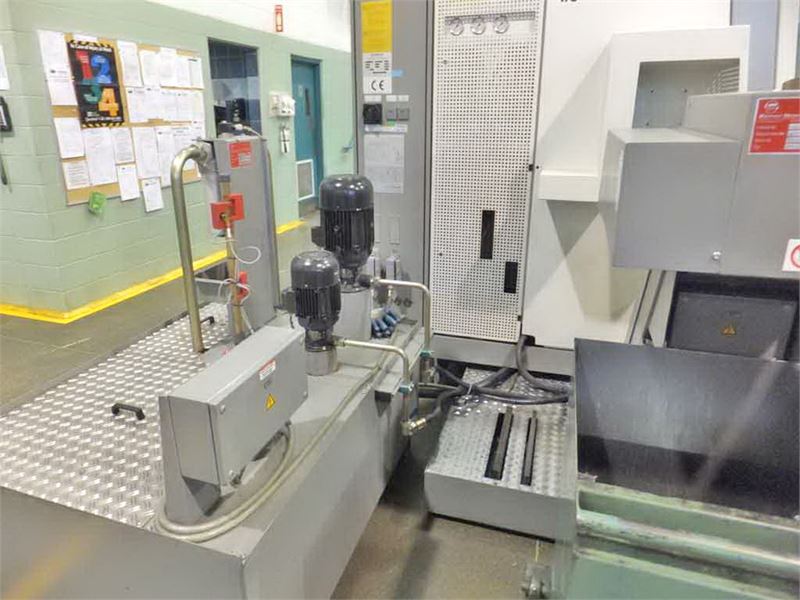

| Kühlmitteleinrichtung | |
| Hochdruckkühlung | 20 bar |
| innere Kühlmittelzufuhr | |
| C-Achse | |
| Werkzeugantrieb | |
| Funktionsplatte | 340 x 430 mm |

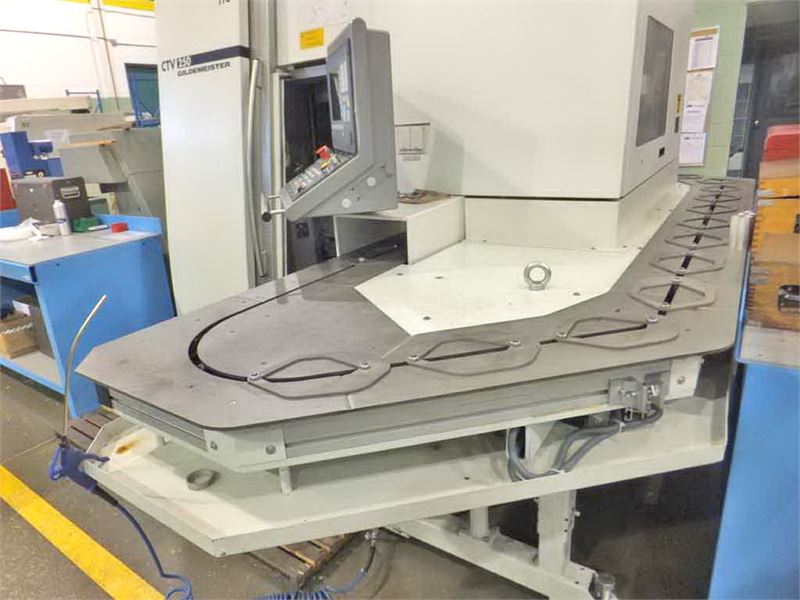

| Palettenpool | |
| Späneförderer | |
| div. Werkzeughalter | |
| Irrtum in den technischen Daten vorbehalten. | |
