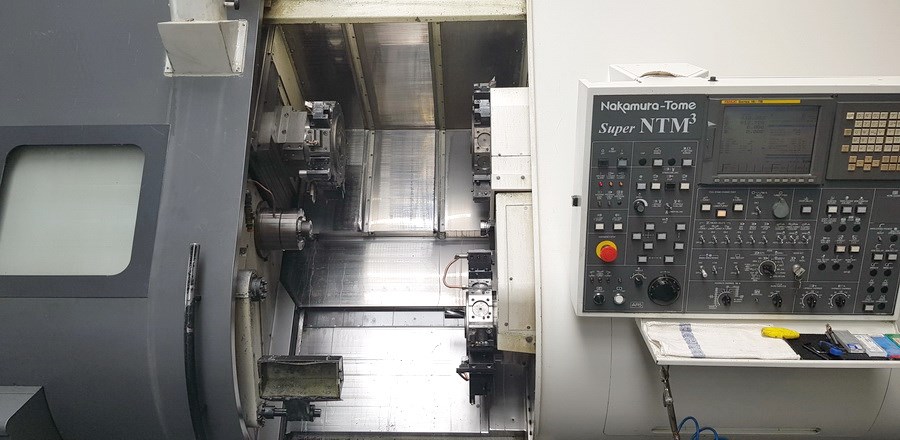

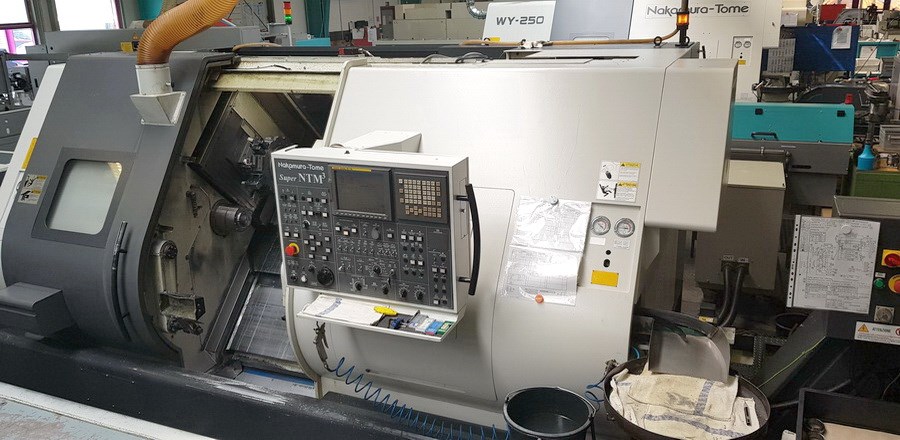

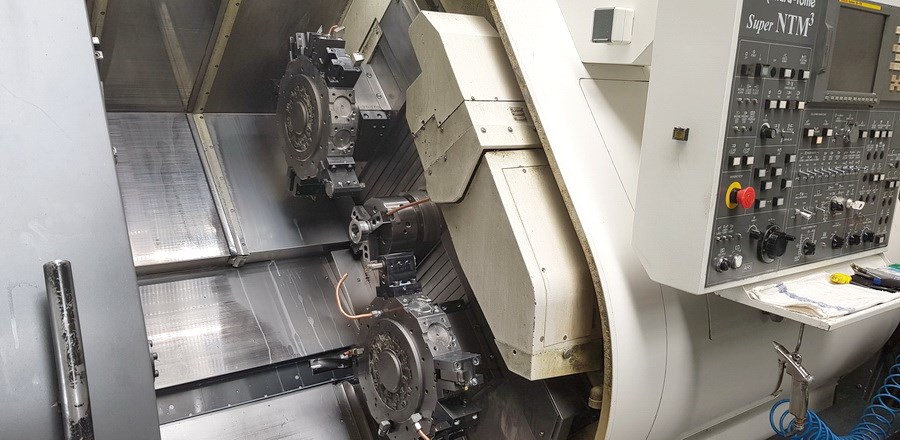

NAKAMURA TOME - Super NTM³
CNC - Drehmaschinen
CNC - Dreh- und Fräszentren
| Verkäufer CNC-Shop |
|
| View More Listings | |
Beschreibung
| NAKAMURA TOME - Super NTM³ | |
| Angebotsdetails | |
| Lagernummer | 1039-8324 |
| Maschinenart | CNC Dreh- und Fräszentrum |
| Hersteller | NAKAMURA TOME |
| Type | Super NTM³ |
| Baujahr | 2006 |

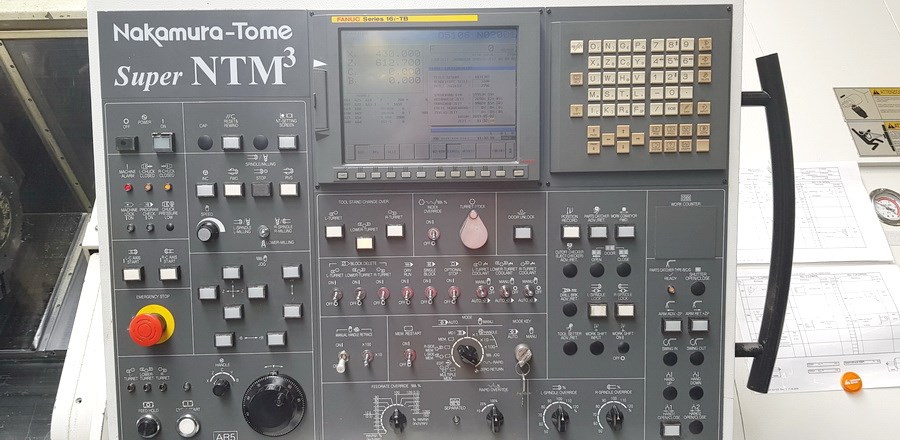

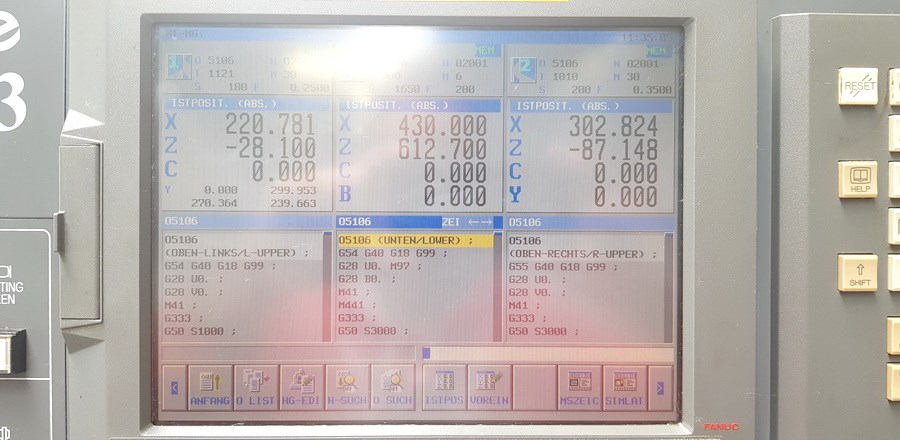

| Steuerung | Fanuc 16i-TB |
| Lagerort | Thüringen |
| Ursprungsland | Japan |
| Lieferzeit | nach Absprache |
| Frachtbasis | ab Standort |

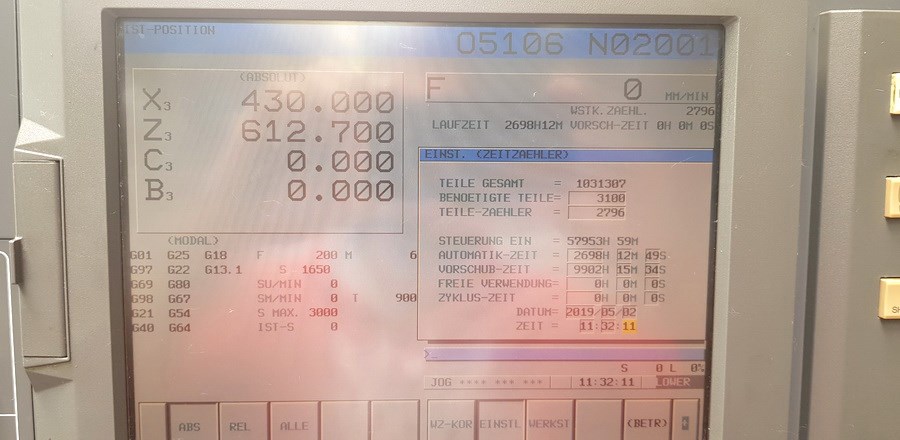

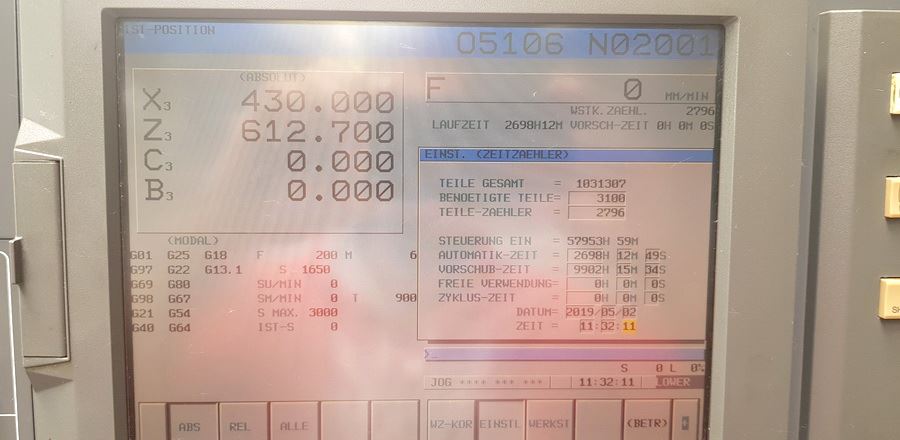

| Zusatzinformationen | Hochleistungs-CNC-Dreh- und Fräszentrum NAKAMURA TOME - Super NTM³ - Haupt- und Gegenspindel - 3 Revolver - 2 Y-Achsen - 2 C-Achsen - insgesamt 11 Achsen - Werkzeugantrieb - Stangenlademagazin - ca. 10.000h Spindelstd. |
| Technische Details | |
| Drehdurchmesser | max. 170 (250) mm |
| Drehlänge | max. 685 mm |
| Steuerung | Fanuc 16i-TB |
| Umlaufdurchmesser über Planführung | 190 mm |
| Abstand zwischen den Spindeln | max. 720 mm |
| Hauptspindel: | |
| Drehzahlbereich - Hauptspindel | max. 4.500 min/-1 |
| Antriebsleistung - Hauptspindel | 15 / 11 kW |
| Max. Drehmoment | 113 Nm |
| Spindelnase | A2-6 |
| Spindeldurchmesser im vord. Lager | 110 mm |
| Spindelbohrung | 80 mm |
| max. Stangendurchmesser | 65 mm |
| nutzbarer Stangendurchmesser | ( - ) mm |
| C-Achse | 0,001 ° |
| Gegenspindel: | |
| Drehzahlbereich - Gegenspindel | max. 5.000 min/-1 |
| Antriebsleistung - Gegenspindel | 11 / 7,5 kW |
| Max. Drehmoment | 83 Nm |
| Spindelnase | A2-5 |
| Spindeldurchmesser im vord. Lager | 90 mm |
| Spindelbohrung | 63 mm |
| max. Stangendurchmesser | 51 mm |
| nutzbarer Stangendurchmesser | ( - ) mm |
| C-Achse | 0,001 ° |
| Verfahrweg Gegenspindel | B: 760 mm |

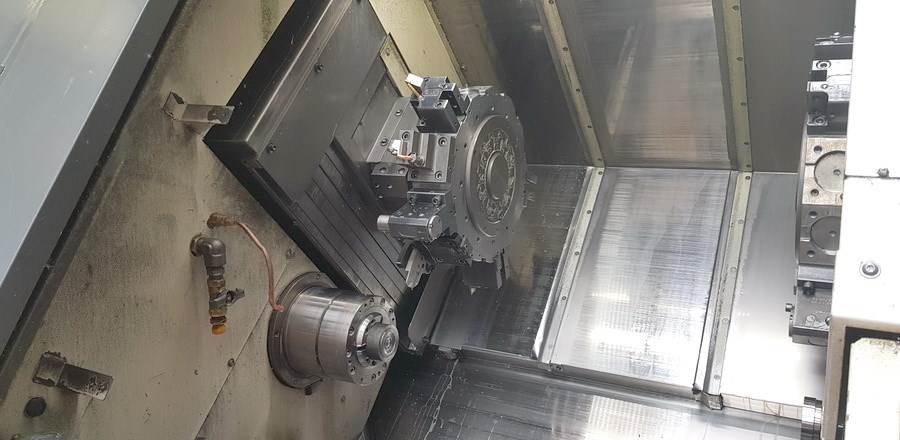

| Werkzeugrevolver: | |
| Anzahl der Revolver | 3 |
| Anzahl der Werkzeugplätze | 3 x 24 pos. |
| Anzahl der angetriebenen Werkzeugstationen | 3 x 12 pos. |
| Schaftdurchmesser | 20 mm |
| Schaftdurchmesser der Bohrer | 25 mm |
| Drehzahlbereich - angetr. Werkzeugstationen | 60 - 6.000 min -1 |
| Antriebsleistung - angetr. Werkzeugstationen | 5,5 / 3,7 kW |
| Max. Drehmoment | 24 Nm |
| y-Achse | 1+2: +61/-41 mm |
| Revolverschaltzeit | 0,1 sec. |
| Wechselzeit Span - Span | 1,85 sec |
| Verfahrwege: | |
| x-Achse | 1/2/3: 167,5 mm |
| y-Achse | 1+2: +61/-41 mm |
| z-Achse | 1/2/3: 250/250/685 mm |
| C-Achse | 1+2: 360 ° |
| b-Achse | 760 mm |
| Vorschübe: | |
| Eilgang | X: 16 m/min |
| Eilgang | Y: 16 m/min |
| Eilgang | Z: 40 m/min |
| Eilgang | C: max. 600 min/-1 |
| Gesamtleistungsbedarf | 92 kVA |
| Maschinengewicht ca. | 12,0 t |
| Raumbedarf ca. | 12,0 x 3,0 x 2,5 m |
| Zubehör | |
| Dokumentation | |
| Späneförderer | |

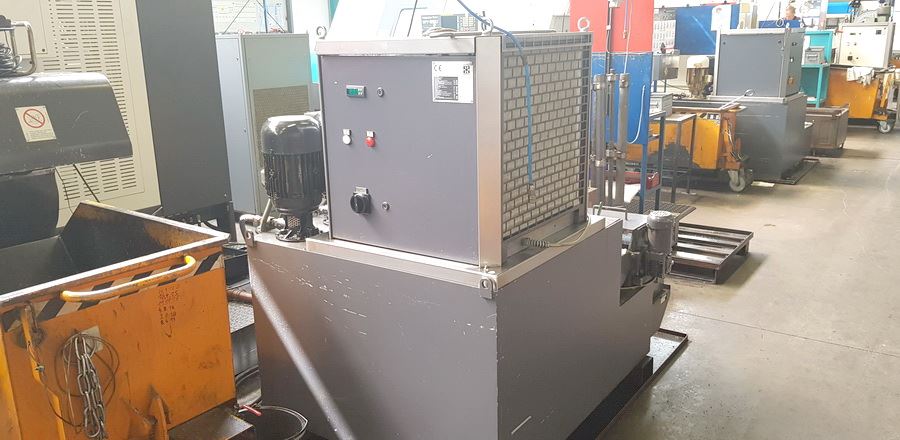

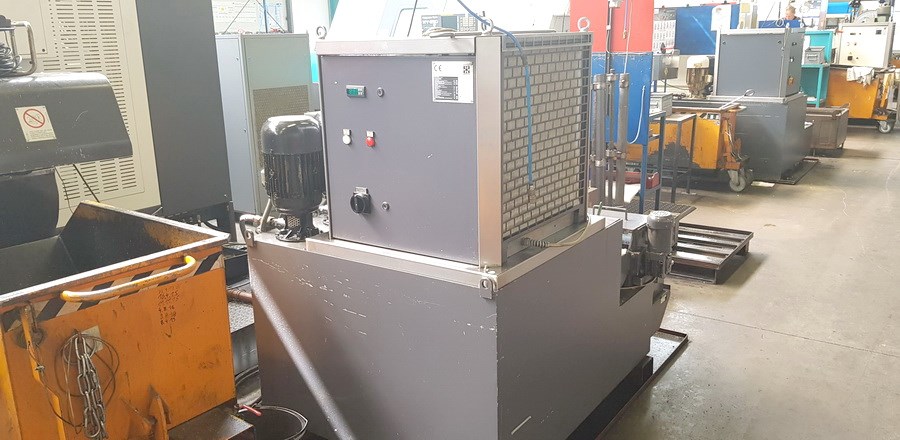

| Kühlmitteleinrichtung | |
| Gegenspindel | |
| Werkzeugrevolver | 3 |
| C-Achse | 2 |
| Y-Achse | 2 |
| Werkzeugantrieb | |
| Teilefänger | |

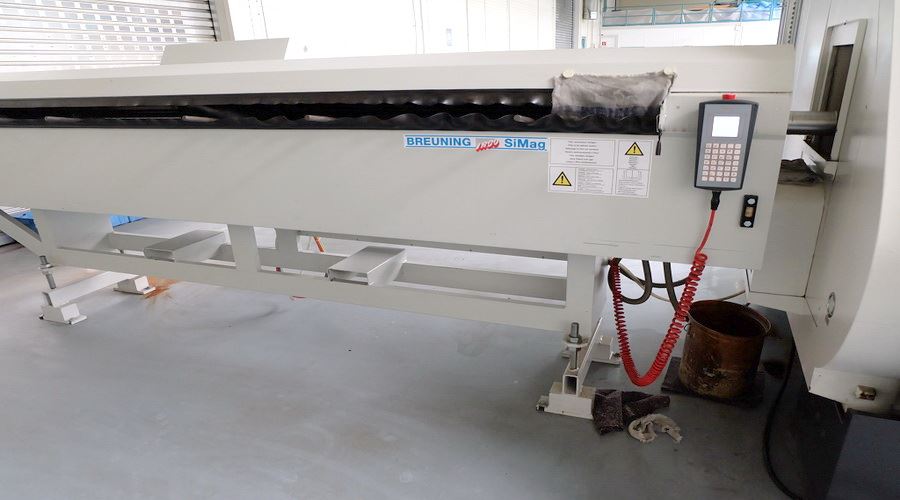

| Stangenlademagazin | Breuning Simag 70.1/3000 |
| Signallampe | |
| Irrtum in den technischen Daten vorbehalten. | |
