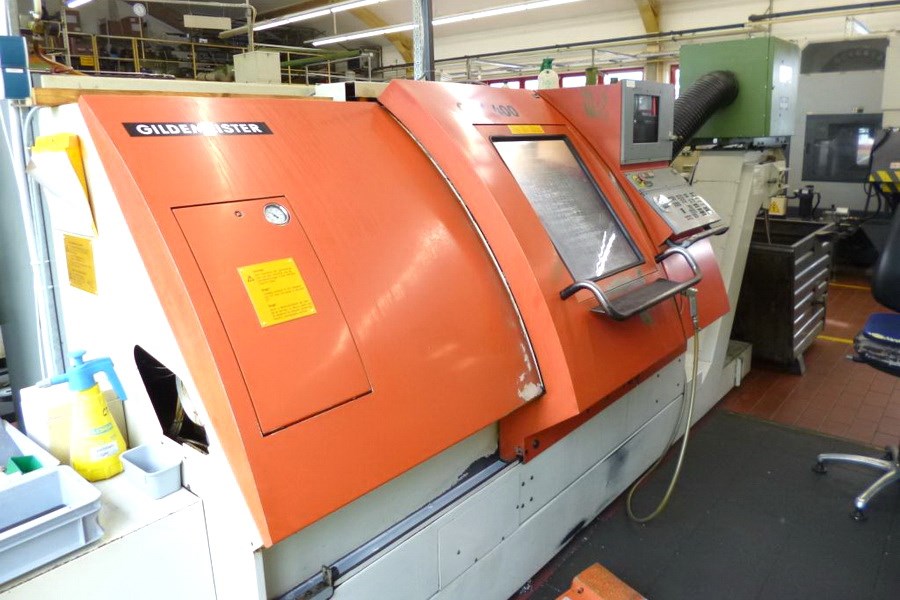

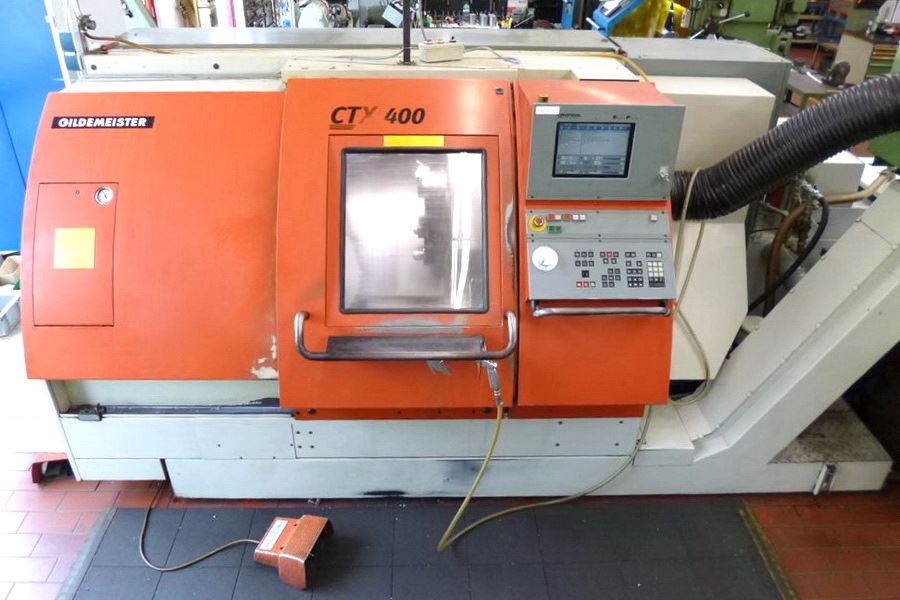

GILDEMEISTER - CTX 400 V1
CNC - Drehmaschinen
CNC - Drehmaschinen
| Verkäufer CNC-Shop |
|
| View More Listings | |
Beschreibung
| GILDEMEISTER - CTX 400 V1 | |
| Angebotsdetails | |
| Lagernummer | 1039-8317 |
| Maschinenart | CNC Drehmaschine |
| Hersteller | GILDEMEISTER |
| Type | CTX 400 V1 |
| Baujahr | 1993 |

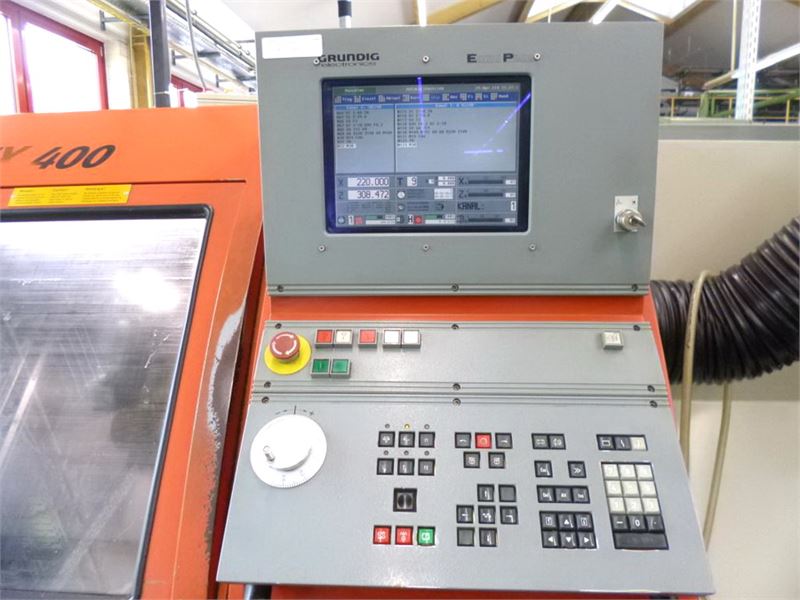

| Steuerung | Grundig Eltropilot Turn Plus |
| Lagerort | D-59302 Oelde |
| Ursprungsland | Deutschland |
| Lieferzeit | nach Absprache |
| Frachtbasis | ab Standort |
| Zusatzinformationen | CNC - Drehmaschine GILDEMEISTER - CTX 400 V1 - (die abgebildete Papierbandfilteranlage ist NICHT Teil des Angebotes) |
| Technische Details | |
| Drehdurchmesser | max. 300 mm |
| Drehlänge | max. 600 mm |
| Steuerung | Grundig Eltropilot Turn Plus |
| Standard-Drehdurchmesser | 200 mm |
| Drehdurchmesser über Bett | 500 mm |
| Drehdurchmesser über dem Planschlitten | 290 mm |
| Hauptspindel: | |
| Drehzahlbereich - Hauptspindel | 25 - 5.000 min/-1 |
| Antriebsleistung - Hauptspindel | 21 kW |
| Max. Drehmoment | 240 Nm |
| Spindeldurchmesser im vord. Lager | 120 mm |
| Spindelbohrung | 79 mm |
| max. Stangendurchmesser | 72 mm |
| nutzbarer Stangendurchmesser | 50 mm |
| Futterdurchmesser | 200 mm |
| Spindelkopf | 170h5 |
| Verfahrwege: | |
| Verfahrweg - x | 212 mm |
| Verfahrweg - z | 640 mm |

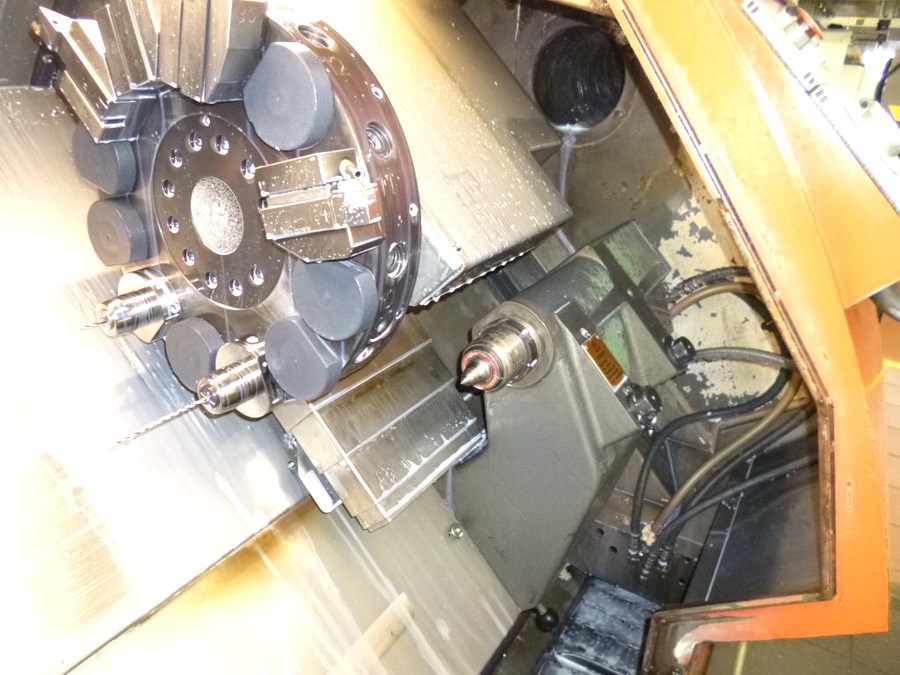

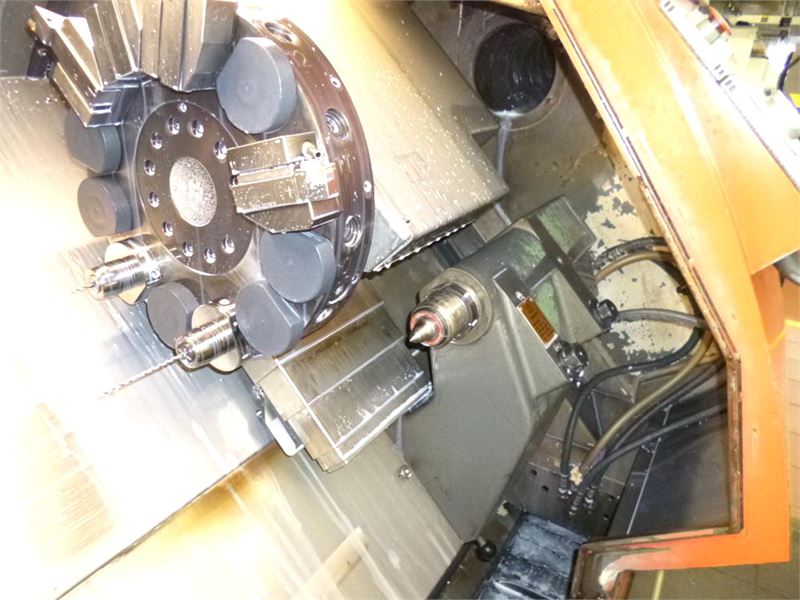

| Werkzeugrevolver: | |
| Anzahl der Werkzeugplätze | 12 pos. |
| Werkzeugaufnahme | VDI 40 |
| Schaftdurchmesser | 20 x 20 mm |
| Reitstock: | |
| Reitstockverschiebung | 550 mm |
| Reitstockaufnahme | Mk 4 |
| Pinolenhub | 100 mm |
| Ansaugdruck max. | 4.000 N |
| Vorschübe: | |
| Eilgang | X: 20 / Z: 24 m/min |
| Vorschubkraft | 4,5 kN |
| Gesamtleistungsbedarf | 45 kVA |
| Maschinengewicht ca. | 5,5 t |
| Raumbedarf ca. | 6,0 x 2,8 x 2,3 m |
| Zubehör | |
| Dokumentation | |
| Späneförderer | |
| Kühlmitteleinrichtung | |
| Reitstock | |
| Dreibackenfutter | SMW KNCS 200 |
| Spannzangenfutter | 2x : 173E + 185E |
| div. Spannbacken | |
| div. Spannzangen | |
| Irrtum in den technischen Daten vorbehalten. | |
