Das Angebot ist beendet.
DOOSAN - Z 290 SMY
CNC - Drehmaschinen
CNC - Dreh- und Fräszentren
| Verkäufer CNC-Shop |
|
| View More Listings | |
Beschreibung
| DOOSAN - Z 290 SMY | |
| Angebotsdetails | |
| Lagernummer | 1039-8297 |
| Maschinenart | CNC Dreh- und Fräszentrum |
| Hersteller | DOOSAN |
| Type | Z 290 SMY |
| Baujahr | 2006 |

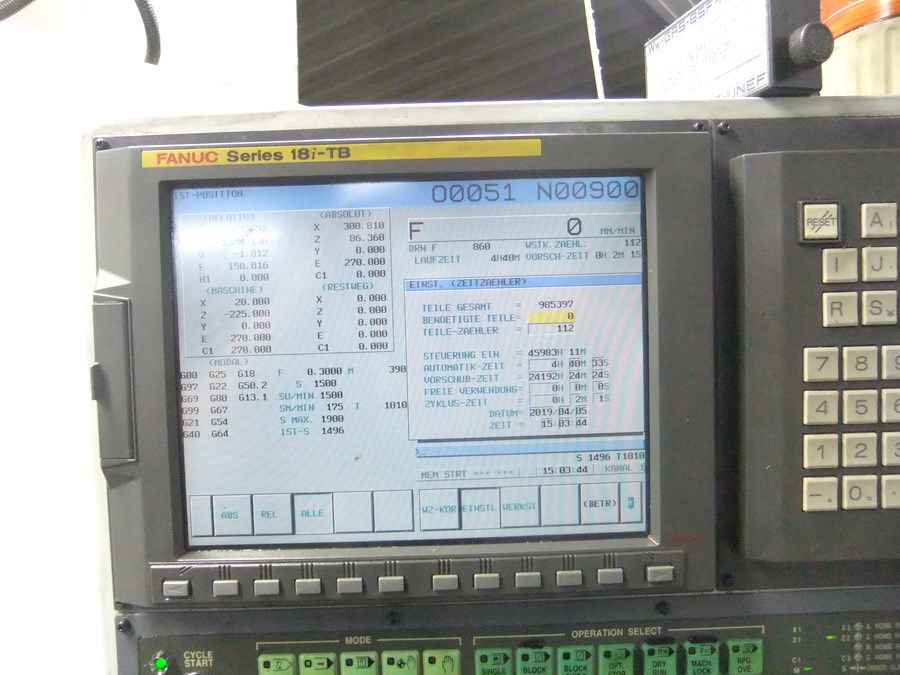

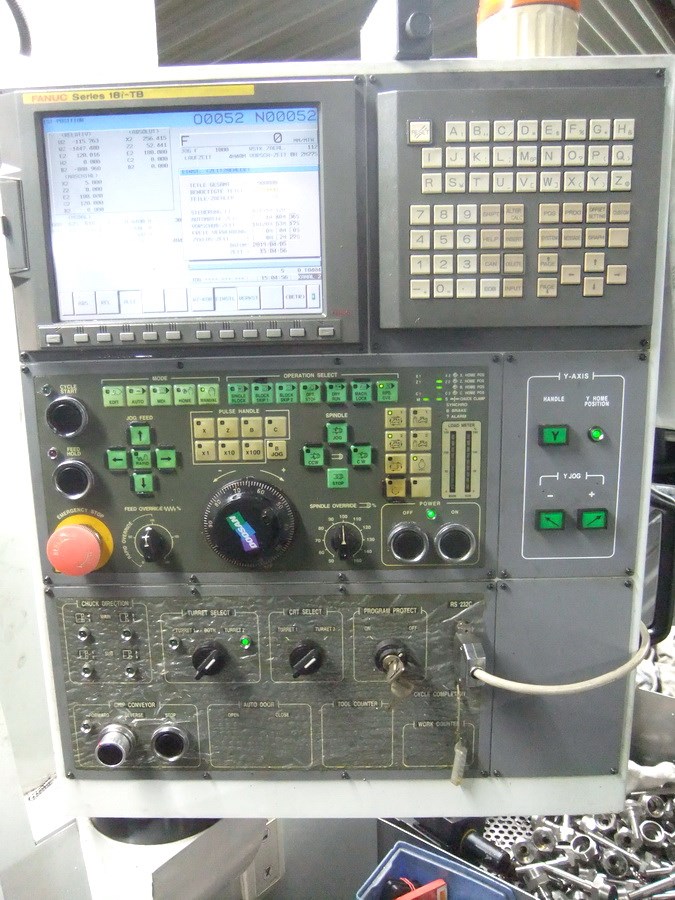

| Steuerung | Fanuc 18i TB |
| Lagerort | Hessen |
| Ursprungsland | Korea |
| Lieferzeit | sofort |
| Frachtbasis | ab Standort |
| Zusatzinformationen | CNC-Dreh- und Fräszentrum DOOSAN - Z 290 SMY - Haupt- und Gegenspindel - oberer und unterer Revolver - Werkzeugantrieb - Y-Achse - Inbetriebnahme 09/2007 - OHNE Werkzeuge |
| Technische Details | |
| Drehdurchmesser | max. 460 mm |
| Drehlänge | max. 580 mm |
| Steuerung | Fanuc 18i TB |
| Standard-Drehdurchmesser | 290 mm |
| Umlaufdurchmesser über Bett | 460 mm |
| Spitzenweite | 794 mm |
| Abstand Spindelmitte - Boden | 1.150 mm |
| Hauptspindel: | |
| Max. Drehzahl | 4.000 min/-1 |
| Antriebsleistung - Hauptspindel | 18,5 / 15 kW |
| Spindellagerdurchmesser | 120 mm |
| Spindelbohrung | 77 mm |
| max. Stangendurchmesser | 64 mm |
| nutzbarer Stangendurchmesser | ( - ) mm |
| Spindelnase | ASA A2-6 |
| C-Achse | 0,001 ° |
| Gegenspindel: | |
| Max. Drehzahl | 4.500 min/-1 |
| Antriebsleistung - Gegenspindel | 5,5 / 3,7 kW |
| Spindellagerdurchmesser | 75 mm |
| Spindelbohrung | 48 mm |
| max. Stangendurchmesser | 35 mm |
| nutzbarer Stangendurchmesser | ( - ) mm |
| Spindelnase | Ø 110 mm |
| C-Achse | 0,001 ° |
| Verfahrweg Gegenspindel | B: 570 mm |
| Verfahrwege: | |
| x-Achse | 165 mm |
| y-Achse | 80 mm |
| z-Achse | 600 mm |
| b-Achse | 570 mm |
| c-Achse | 360 ° |
| Werkzeugrevolver: | |
| Anzahl der Revolver | 2 |
| Anzahl der Werkzeugplätze | 2x 12 pos. |
| Anzahl der angetriebenen Werkzeugstationen | 2x 6 pos. |
| Werkzeugaufnahme | VDI 30 |
| Max. Drehzahl angetr. WZ-Stationen | 3.000 min/-1 |
| Antriebsleistung - angetr. Werkzeugstationen | 2,8 kW |
| Vorschübe: | |
| Eilgang ( X / Y / Z ) | 24 / 7,5 / 30 m/min |
| Gesamtleistungsbedarf | 60 kVA |
| Maschinengewicht ca. | 5,5 t |
| Raumbedarf ca. | 8,0 x 3,0 x 2,4 m |
| Zubehör | |
| Dokumentation | |
| Späneförderer | |
| Kühlmitteleinrichtung | |
| C-Achse | |
| Y-Achse | |
| Werkzeugantrieb | |
| Teilefänger | |
| Interface für Stangenlader | |

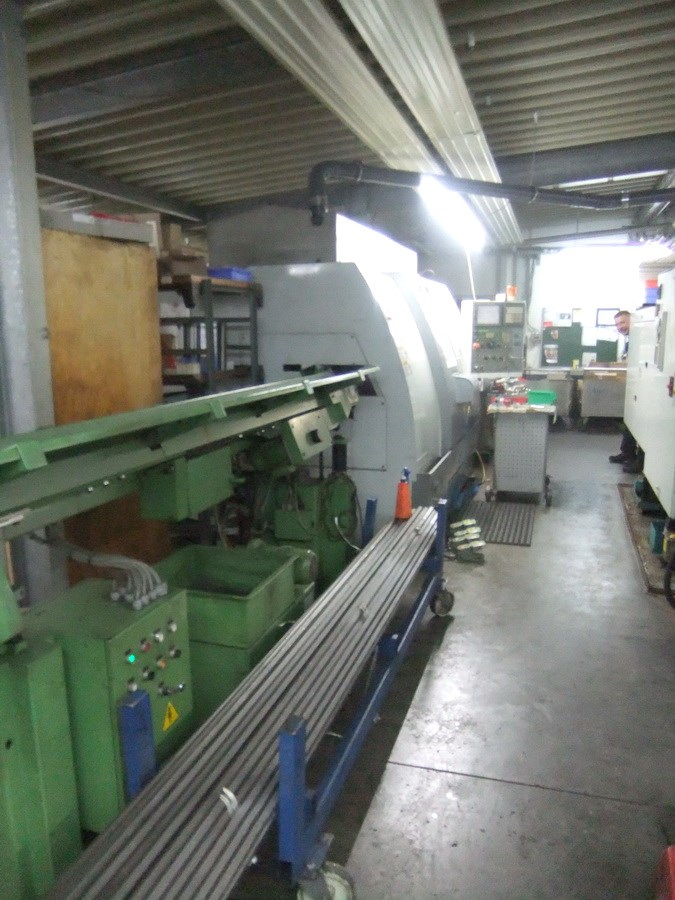

| Stangenlademagazin | Iemca TAL 65/32 LL |
| Werkzeugeinmeßarm | |
| Irrtum in den technischen Daten vorbehalten. | |
