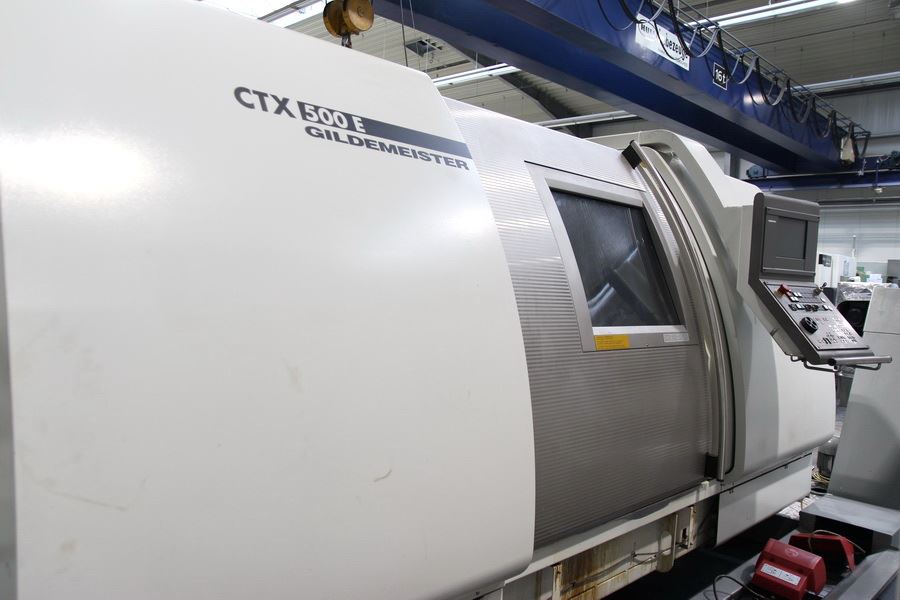

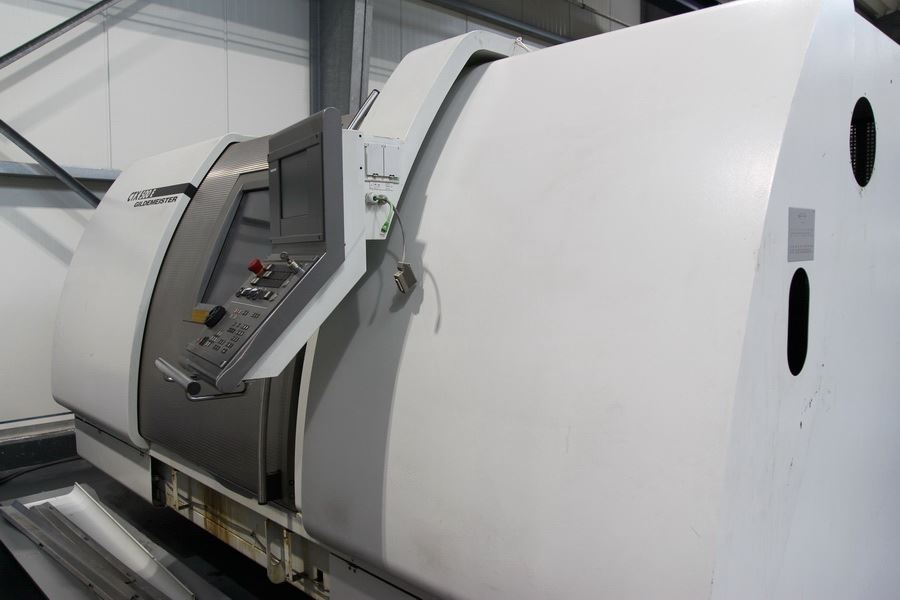

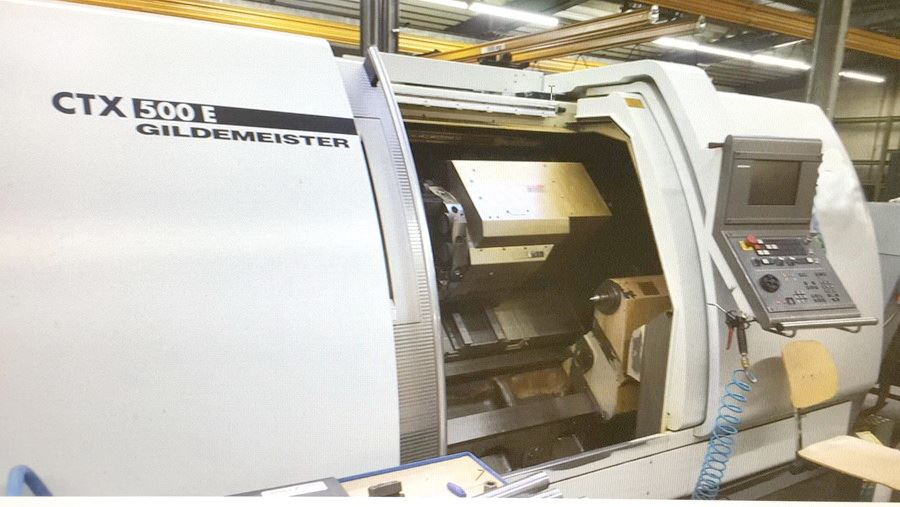

GILDEMEISTER - CTX 500 E / 1000 V4
CNC - Drehmaschinen CNC - Dreh- und Fräszentren
Bilder
Bilder
Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image
Beschreibung
GILDEMEISTER - CTX 500 E / 1000 V4

Angebotsdetails
Lagernummer 1039-8214
Maschinenart CNC Dreh- und Fräszentrum
Hersteller GILDEMEISTER
Type CTX 500 E / 1000 V4
Baujahr 2002

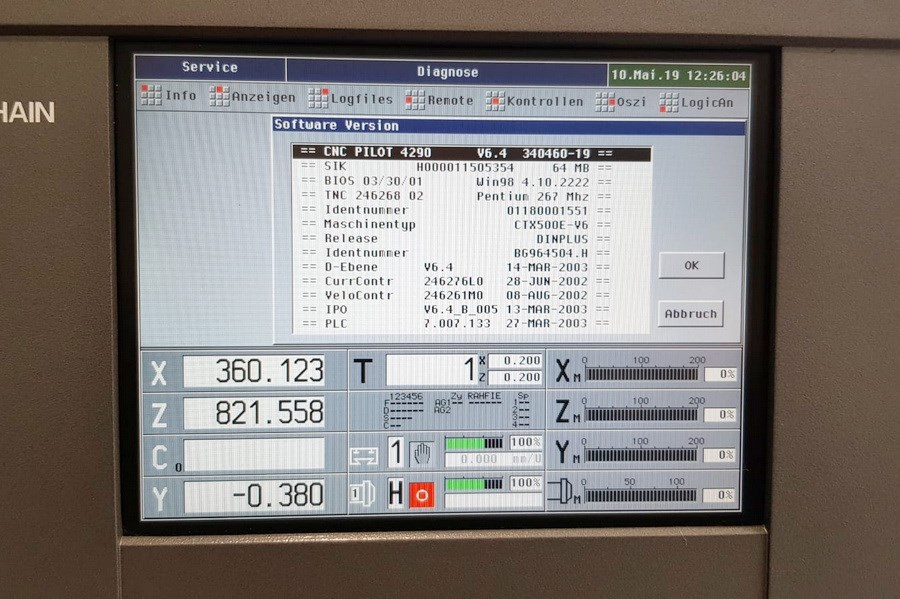

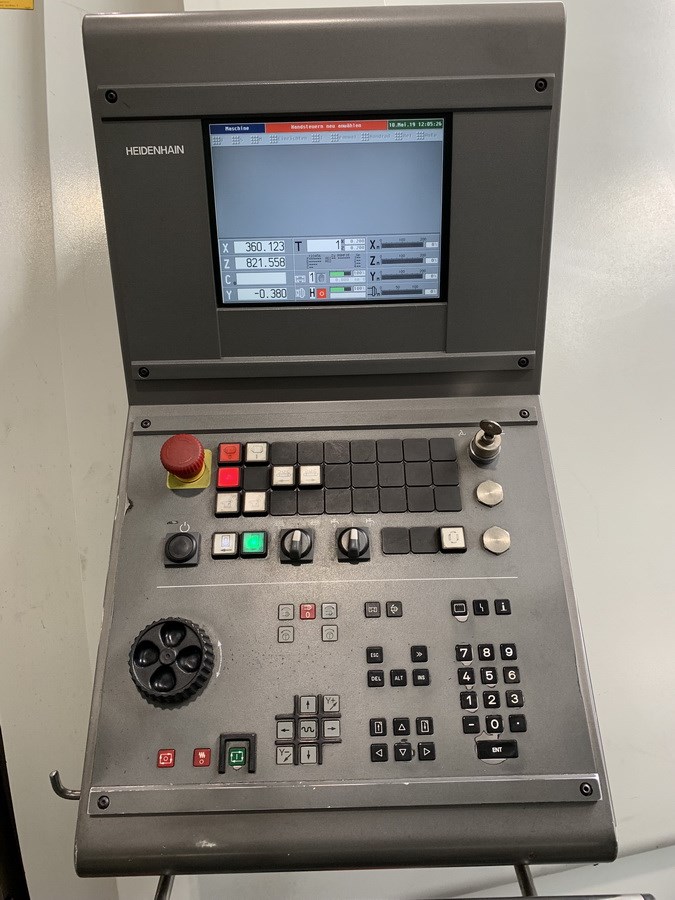

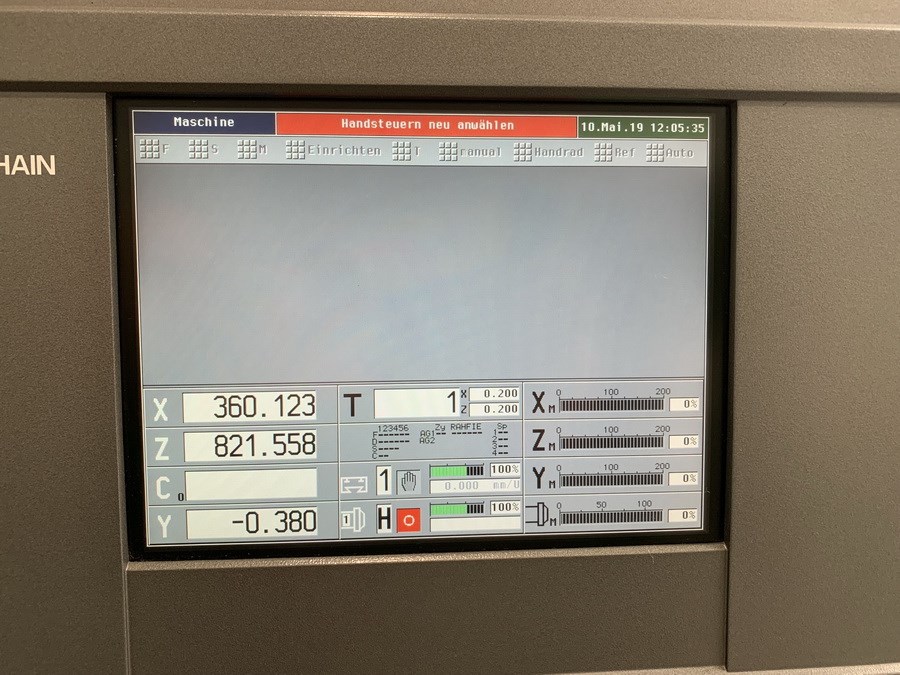

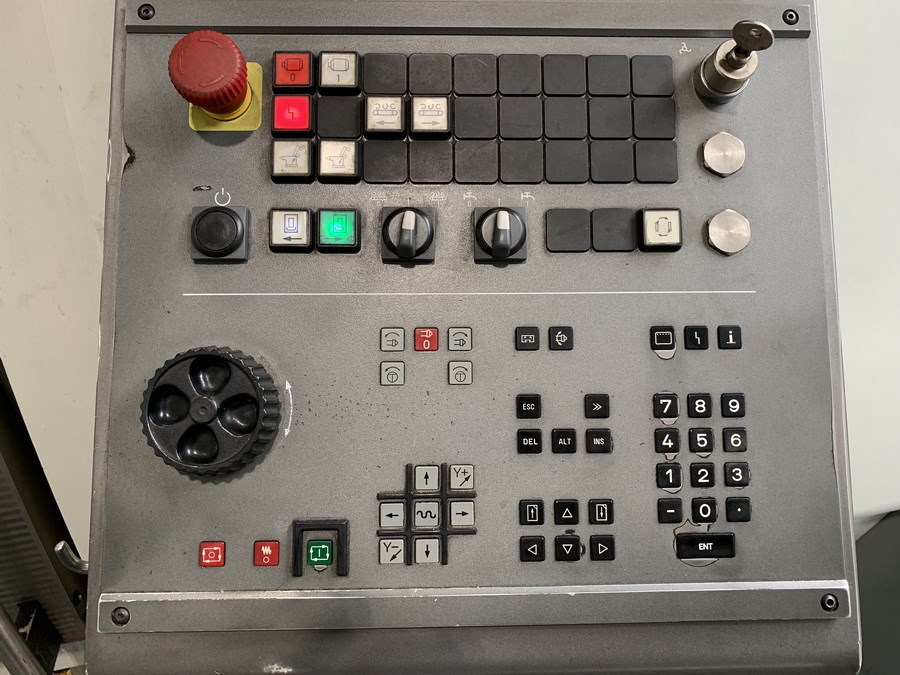

Steuerung CNC Pilot 4290 Heidenhain
Lagerort D-59302 Oelde
Ursprungsland Deutschland
Lieferzeit sofort
Frachtbasis ab Standort
Zusatzinformationen CNC - Dreh- und Fräszentrum
GILDEMEISTER - CTX 500 E / 1000 V4

- C-Achse
- Y-Achse
- Werkzeugantrieb
- OHNE Werkzeuge

Technische Details
Drehdurchmesser max. 455 mm
Drehlänge 1.000 mm
Steuerung CNC Pilot 4290 Heidenhain
Umlaufdurchmesser über Bett 680 mm
Umlaufdurchmesser über Planschlitten 455 mm
Standard-Drehdurchmesser 315 mm
x-Weg 320 mm
z-Weg 1.097 mm
Hauptspindel:
Drehzahlbereich - Hauptspindel 18 - 3.600 min/-1
Antriebsleistung - Hauptspindel 23 kW
Max. Drehmoment 650 Nm

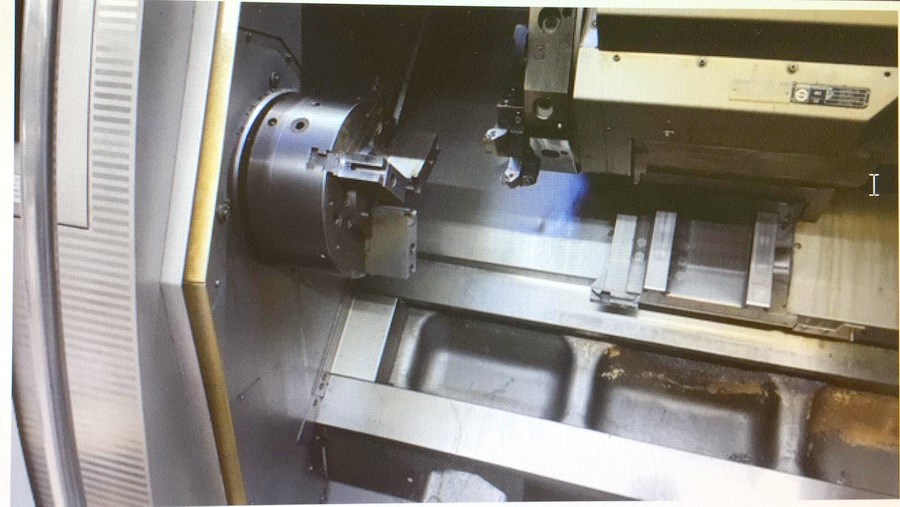

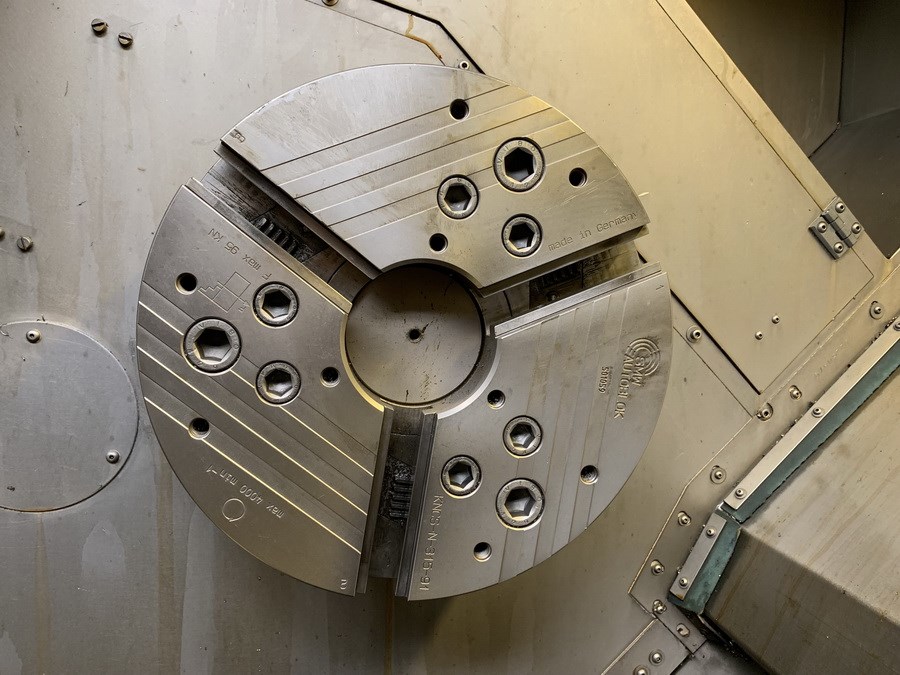

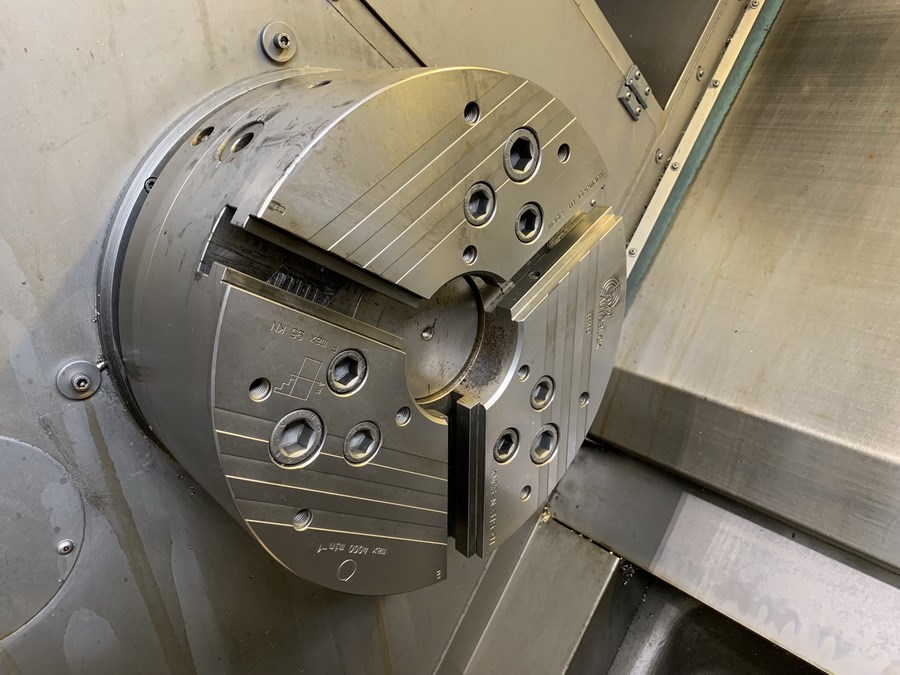

Futterdurchmesser 315 (max. 400 mm)
Spindeldurchmesser im vord. Lager 140 mm
Spindelbohrung 107 mm
nutzbarer Stangendurchmesser 91 mm
C-Achse 0,025 °

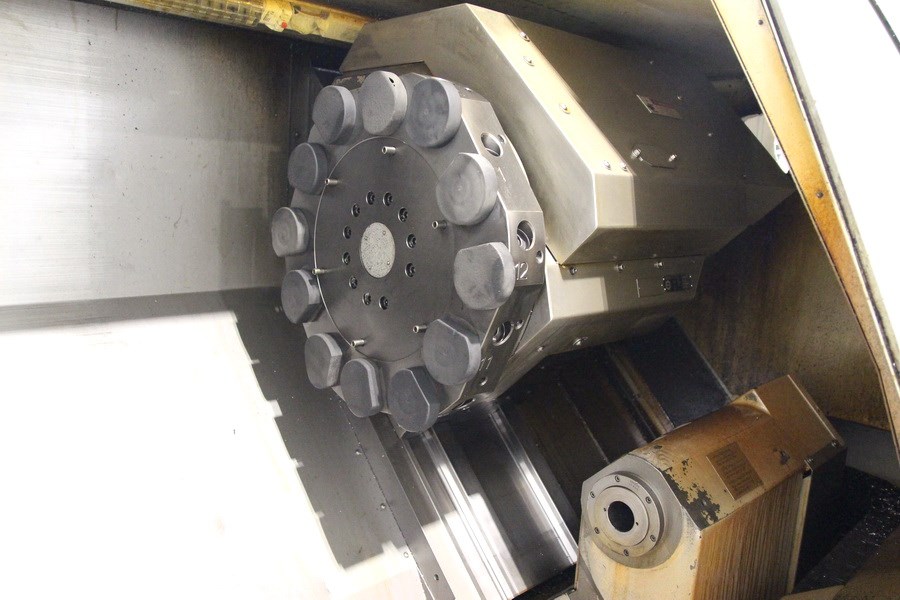

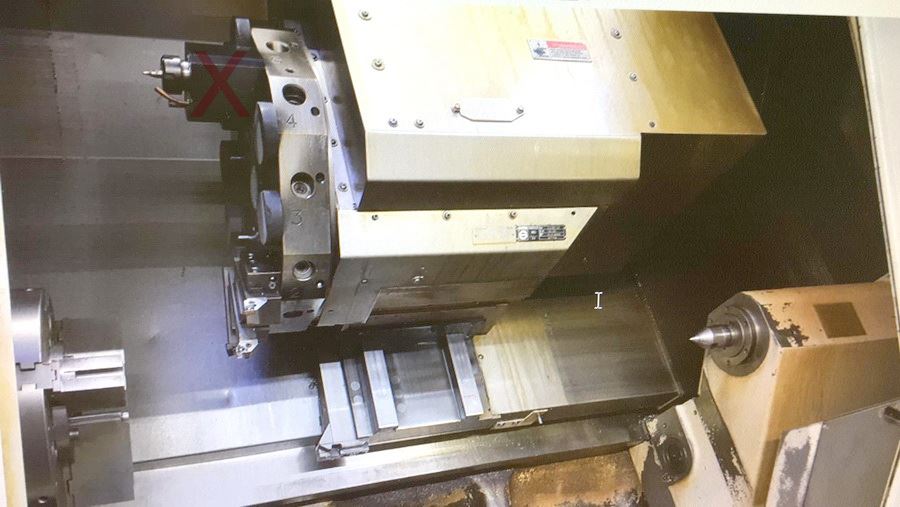

Werkzeugrevolver:
Anzahl der Werkzeugplätze 12 pos.
angetriebene Stationen 6 pos.
Werkzeugaufnahme VDI 40
Spanndurchmesser max. 16 mm
Drehzahlbereich - angetr. Werkzeuge max. 4.000 min -1
Antriebsleistung - angetr. Werkzeuge 9,7 kW
y-Achse 100 (+/- 50) mm
Reitstock:
Pinolendurchmesser 120 mm
Pinolenhub 120 mm
Pinolenaufnahme MK 5
Pinolendruck 14.000 N
Vorschübe:
Eilgang X: 24 / Z: 30 m/min
Vorschubkraft X: 8 / Z: 15 kN

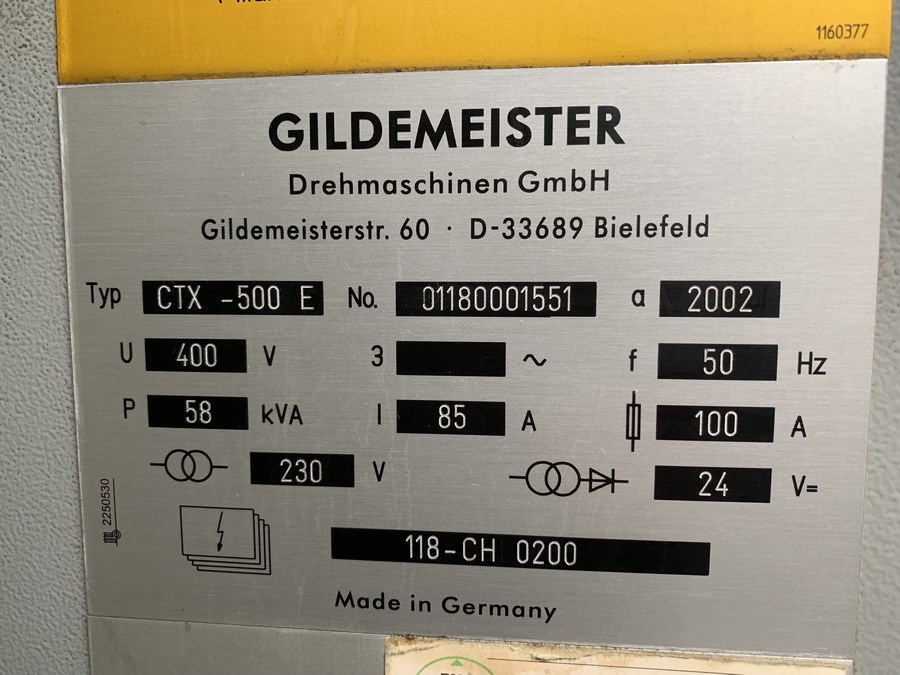

Gesamtleistungsbedarf 58 kVA
Maschinengewicht ca. 10,0 t
Raumbedarf ca. 6,0 x 3,0 x 2,3 m

Zubehör
Dokumentation

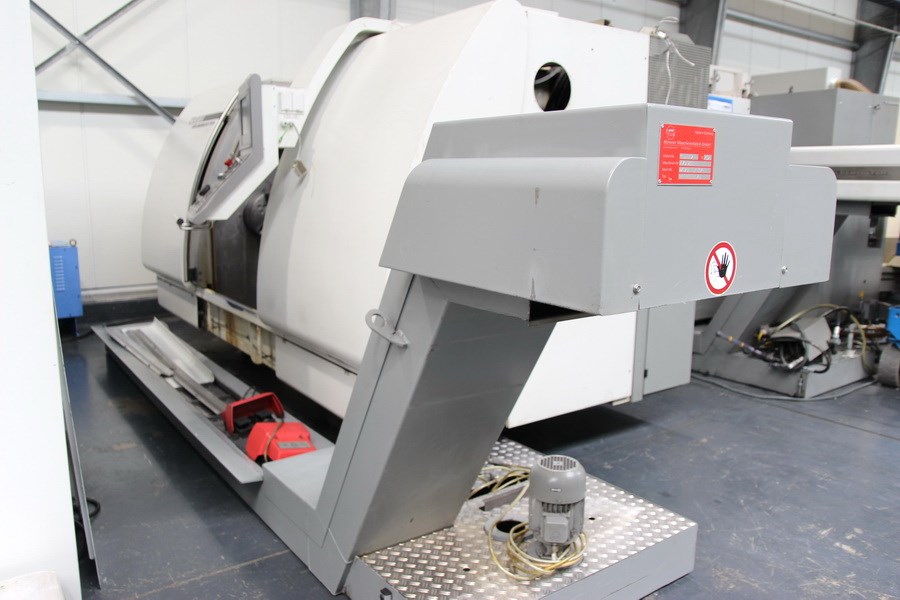

Späneförderer
Kühlmitteleinrichtung

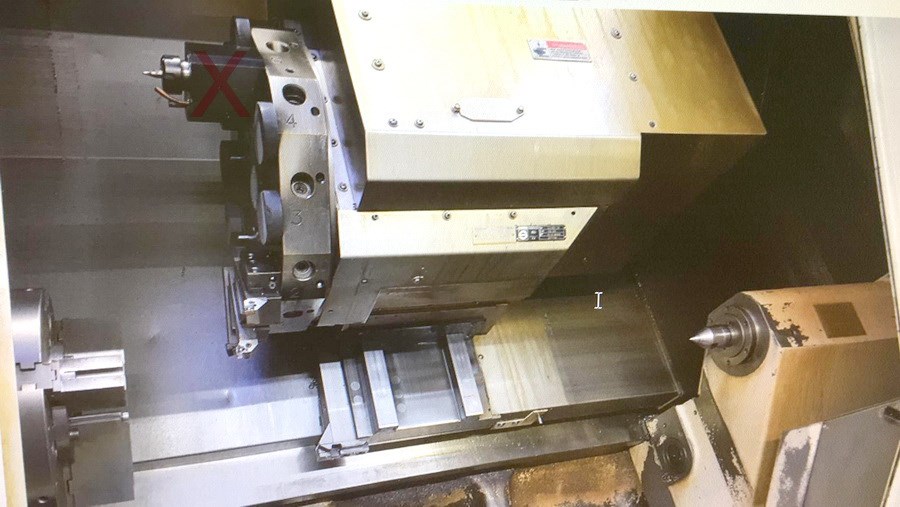

Reitstock
C-Achse
Hydraulikeinheit
Y-Achse

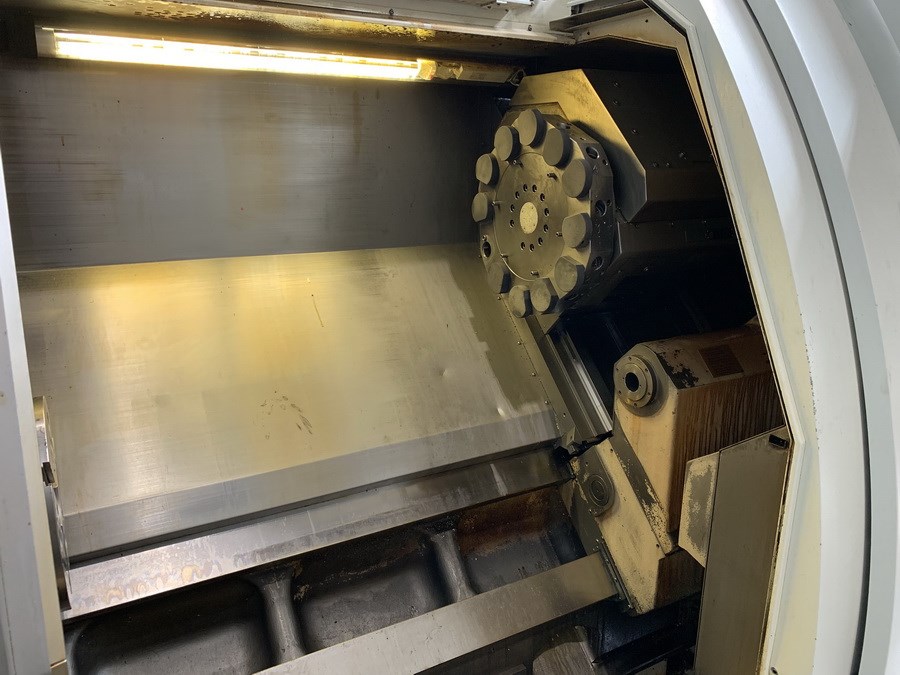

Werkzeugrevolver
Werkzeugantrieb
Werkzeugeinmeßarm
Hohlspanneinrichtung 92,5mm

Irrtum in den technischen Daten vorbehalten.
