INDEX - C 65 SpeedLine (084)
CNC - Drehmaschinen CNC - Dreh- und Fräszentren
Senden Sie dem Verkäufer eine Nachricht.*
Bilder
Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image
Beschreibung

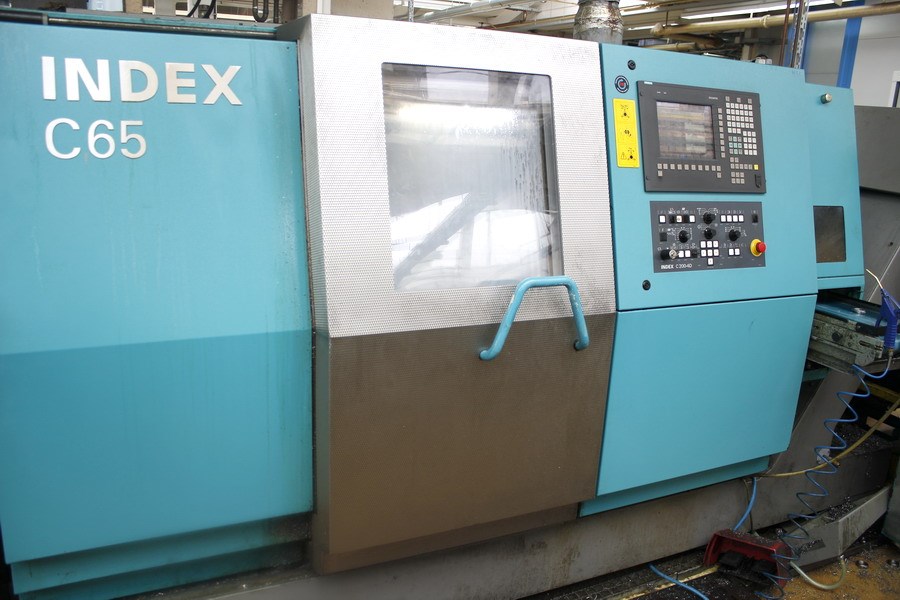

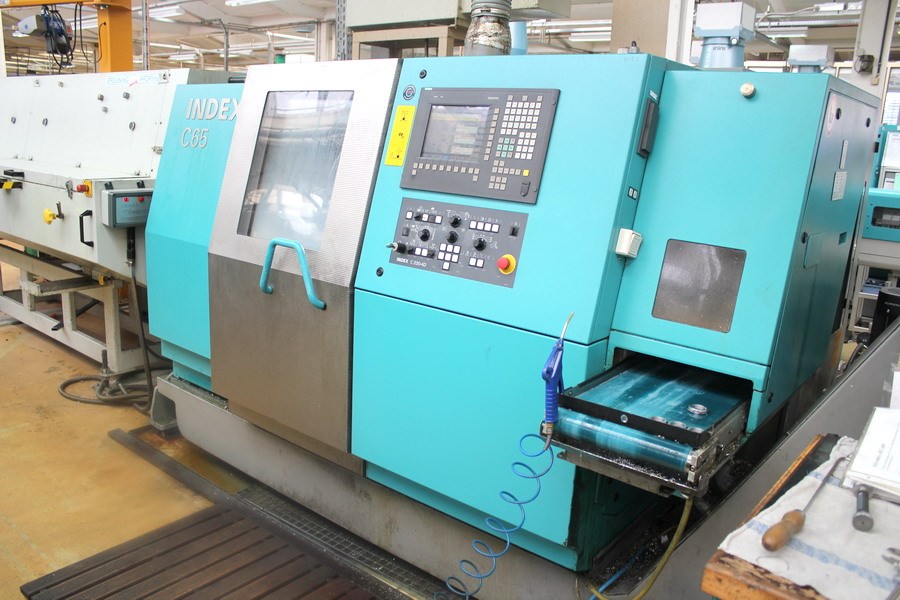

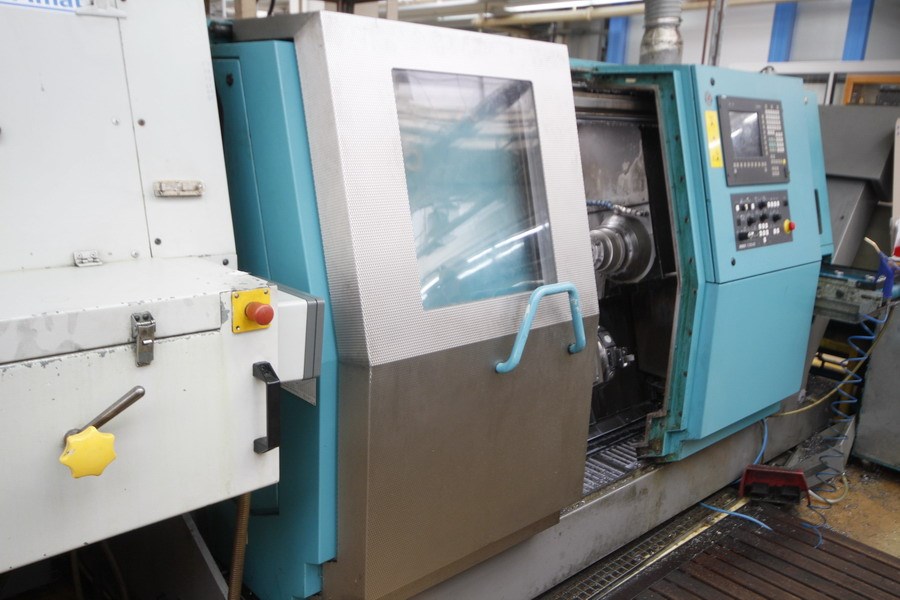

INDEX - C 65 SpeedLine (084)

Angebotsdetails
Lagernummer 1039-8210
Maschinenart CNC Dreh- und Fräszentrum
Hersteller INDEX
Type C 65 SpeedLine (084)
Baujahr 2005
Steuerung Siemens 840 D PowerLine
Lagerort D - 59302 Oelde
Ursprungsland Deutschland
Lieferzeit sofort
Frachtbasis ab Standort
Zusatzinformationen Hochleistungs - CNC - Dreh- und Fräszentrum
INDEX - C65 SpeedLine

- Haupt- und Gegenspindel

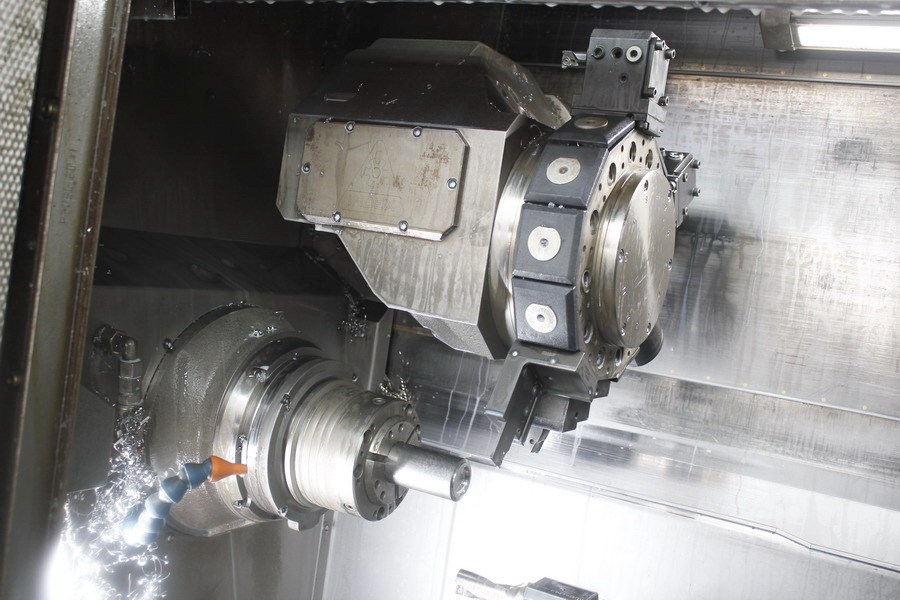

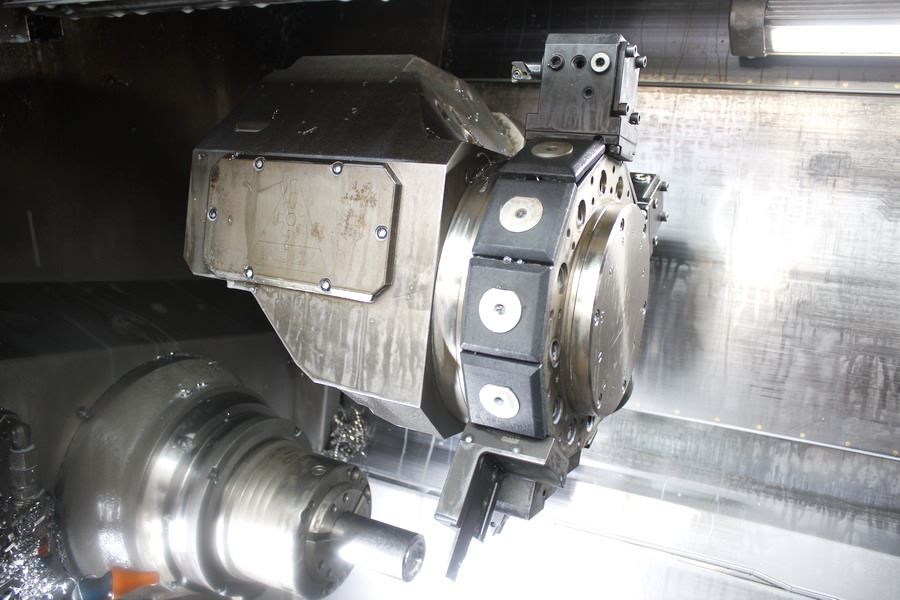

- 3 Werkzeugrevolver
- 2(3) y-Achsen +/-35mm
- 2 B-Korrekturachsen (+/-1°)
- 3x 12 angetriebene Werkzeugpositionen
- IRCO - Profimat 65.6

Technische Details
Drehdurchmesser 140 mm
Drehlänge 600 mm
Steuerung Siemens 840 D PowerLine
Abstand zwischen den Spindeln 615 mm
Hauptspindel:
Max. Drehzahl 5.000 min/-1
Antriebsleistung - Hauptspindel 20 / 27 kW
Max. Drehmoment 105 / 145 Nm
C-Achse 0,001 °
Futterdurchmesser 140 - 160 mm
Spindelkopf ISO 702/1 A5
max. Stangendurchmesser 65 mm
Spindellagerdurchmesser 110 mm
Gegenspindel:
Max. Drehzahl 5.000 min/-1
Antriebsleistung - Gegenspindel 20 / 27 kW
Max. Drehmoment 105 / 145 Nm
C-Achse 0,001 °
Futterdurchmesser 140 - 160 mm
Spindelkopf ISO 702/1 A5
max. Stangendurchmesser 65 mm
x-Weg 150 mm
z-Weg 600 mm
Spindellagerdurchmesser 110 mm
Werkzeugrevolver:
Anzahl der Revolver 3 pos.
Werkzeugaufnahme VDI 25 x 48 DIN 69880
Anzahl der Werkzeugplätze 3x 12 pos.
Anzahl der angetriebenen Werkzeugstationen 3x 12 pos.
Drehzahlbereich - angetr. Werkzeuge max. 6.000 min -1
Antriebsleistung - angetr. Werkzeuge 8 kW
Max. Drehmoment 16 Nm
x-Weg 1/2/3: 110 mm
z-Weg 1/2/3: 360 mm
y-Achse 1/2/3: 70 mm
b-Achse 2x +/-1 °
Vorschübe:
Eilgang ( X / Y / Z ) 25 / 12 / 50 m/min
Gesamtleistungsbedarf 53 kVA
Maschinengewicht ca. 6,5 t
Raumbedarf ca. 8,0 x 3,5 x 2,5 m

Zubehör
Späneförderer

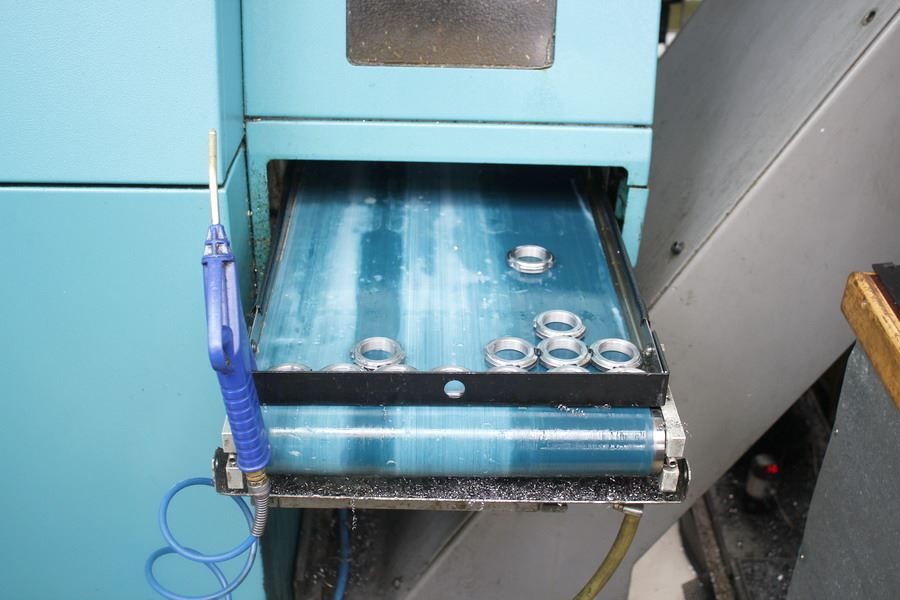

Teilefänger
Werkzeugantrieb 3x 12 pos.
Gegenspindel
Werkzeugrevolver 3x
C-Achse 2x 0,001°
Y-Achse +/- 35 mm
Werkzeugbruchkontrolle
Stangenlademagazin IRCO Profimat

Irrtum in den technischen Daten vorbehalten.
