Das Angebot ist beendet.

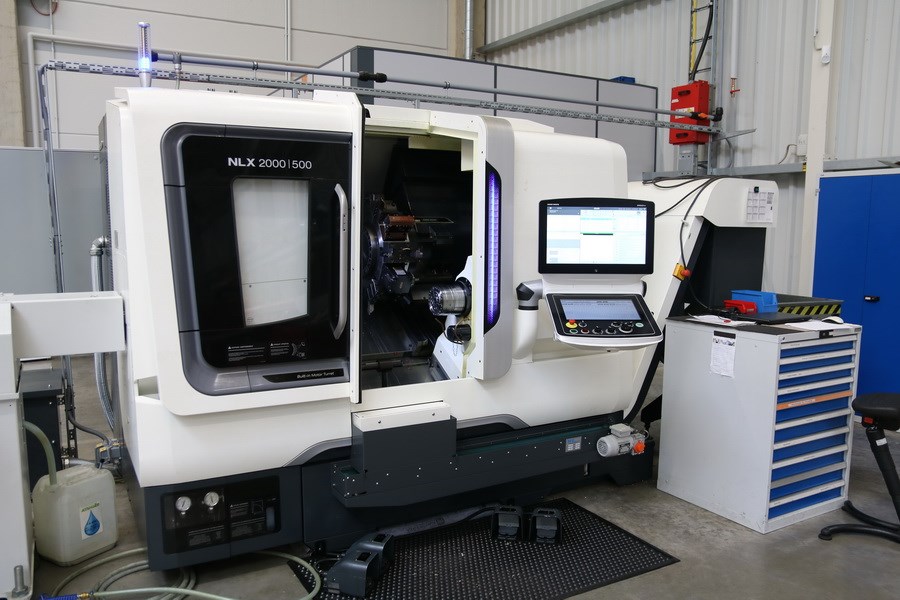

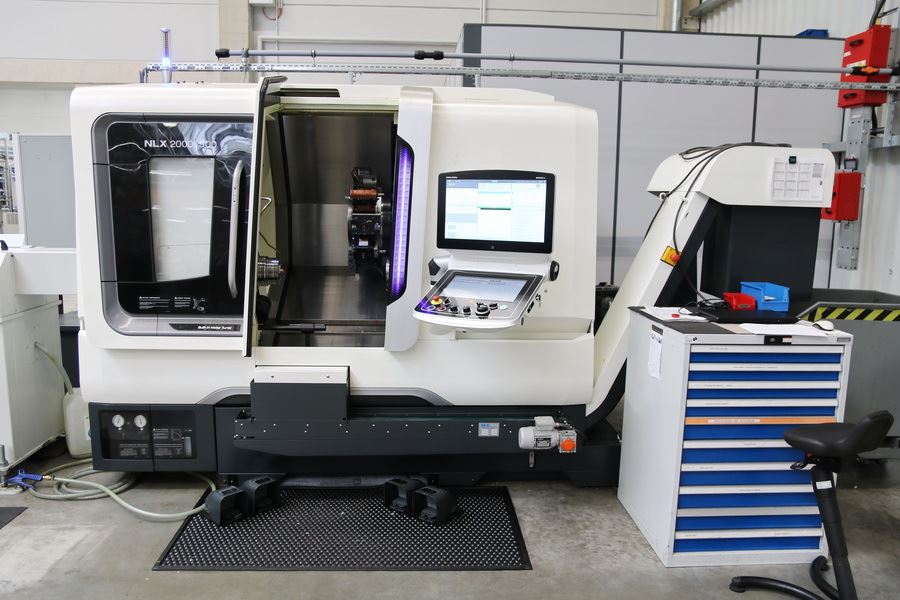

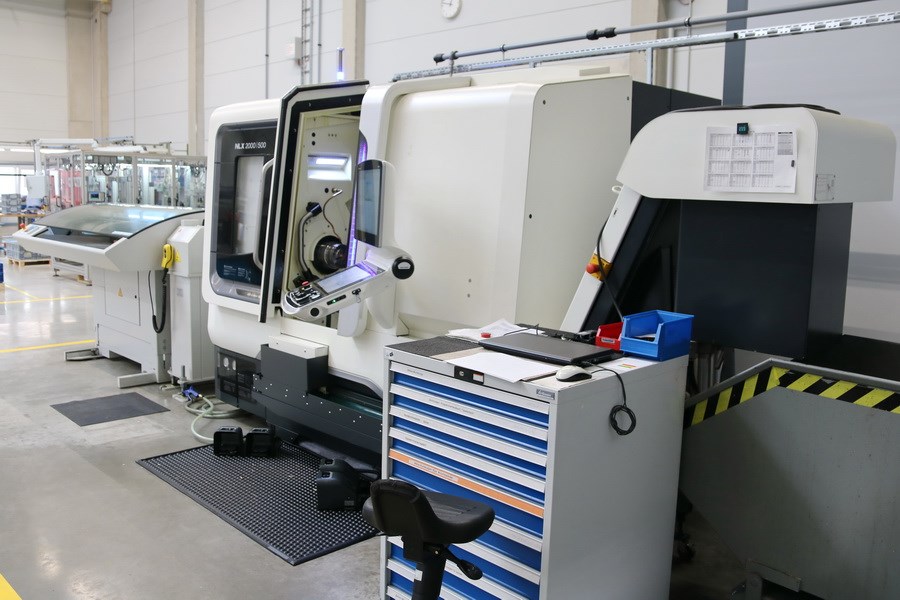

DMG MORI - NLX 2000 SY / 500
CNC - Drehmaschinen
CNC - Dreh- und Fräszentren
| Verkäufer CNC-Shop |
|
| View More Listings | |
Beschreibung

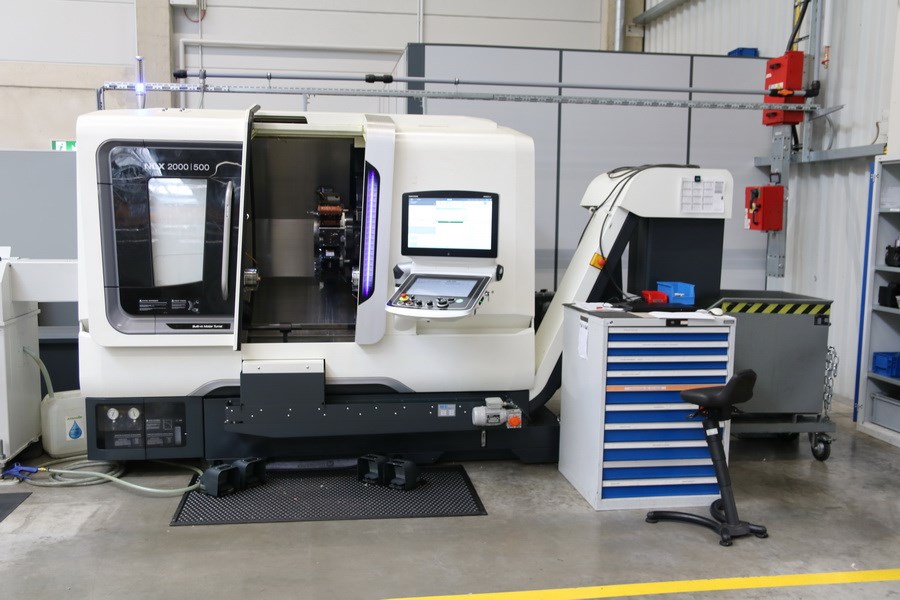

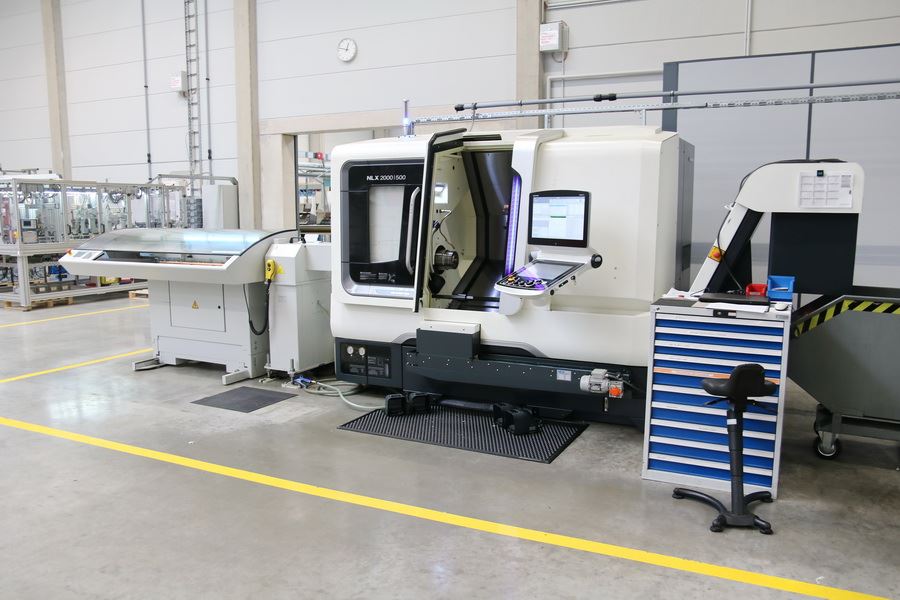

| DMG MORI - NLX 2000 SY / 500 | |
| Angebotsdetails | |
| Lagernummer | 1039-8186 |
| Maschinenart | CNC Dreh- und Fräszentrum |
| Hersteller | DMG MORI |
| Type | NLX 2000 SY / 500 |
| Baujahr | 2016 |

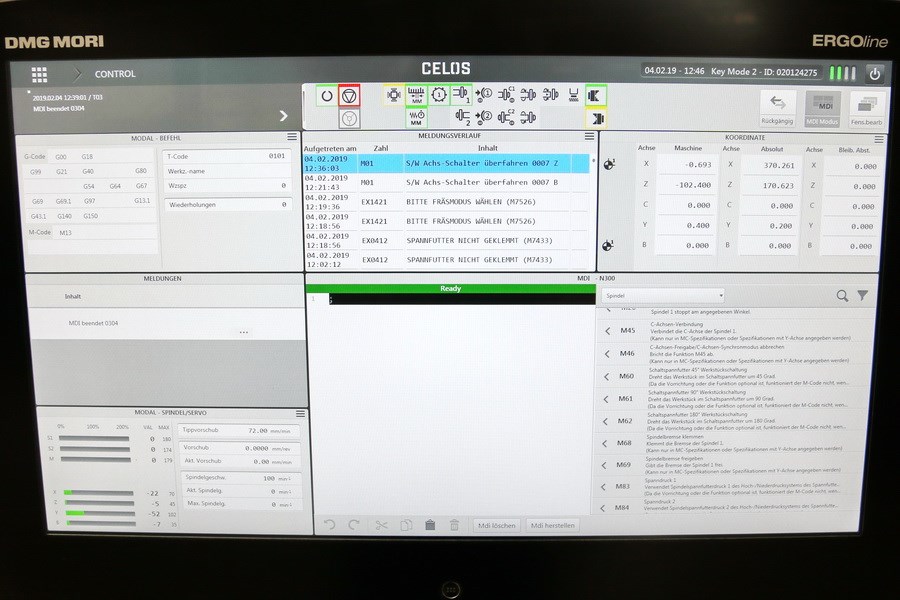

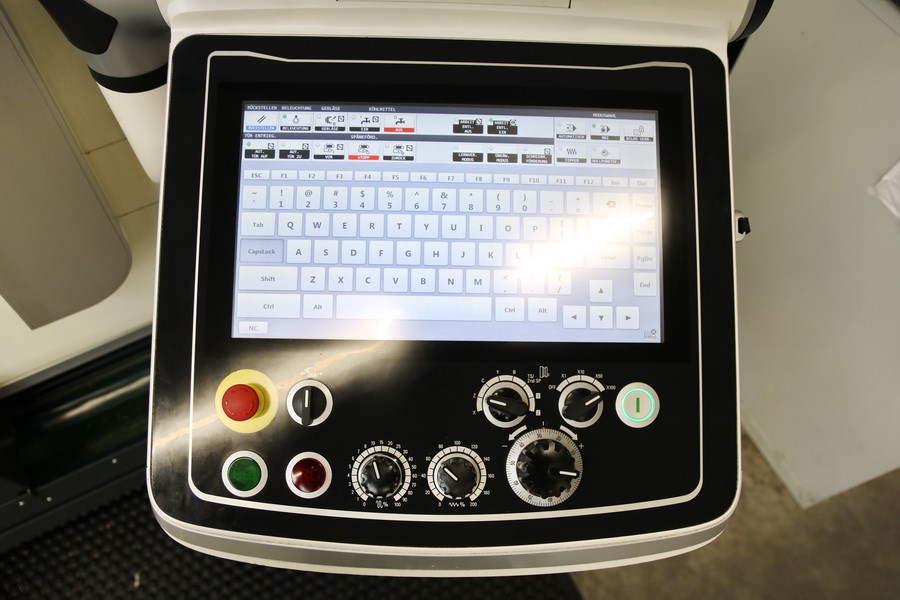

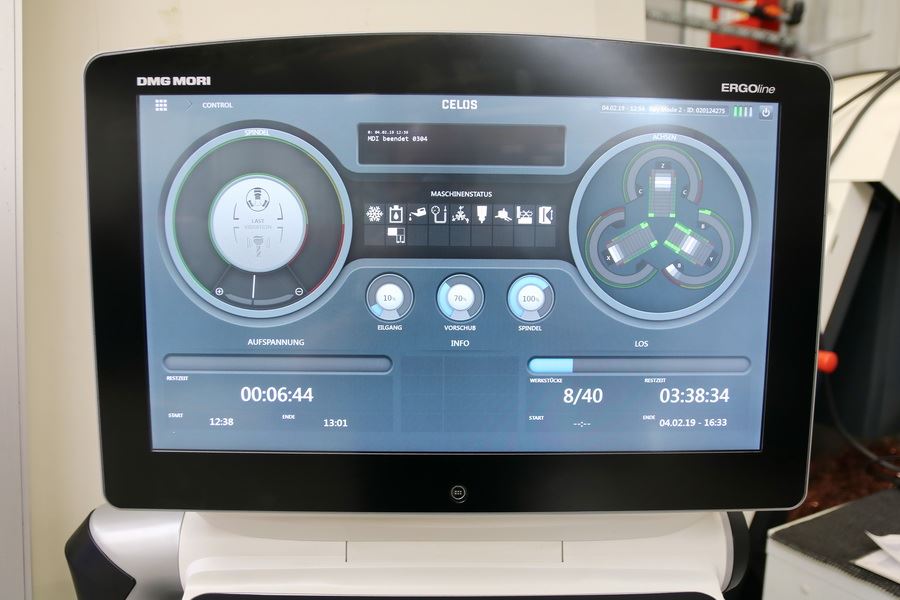

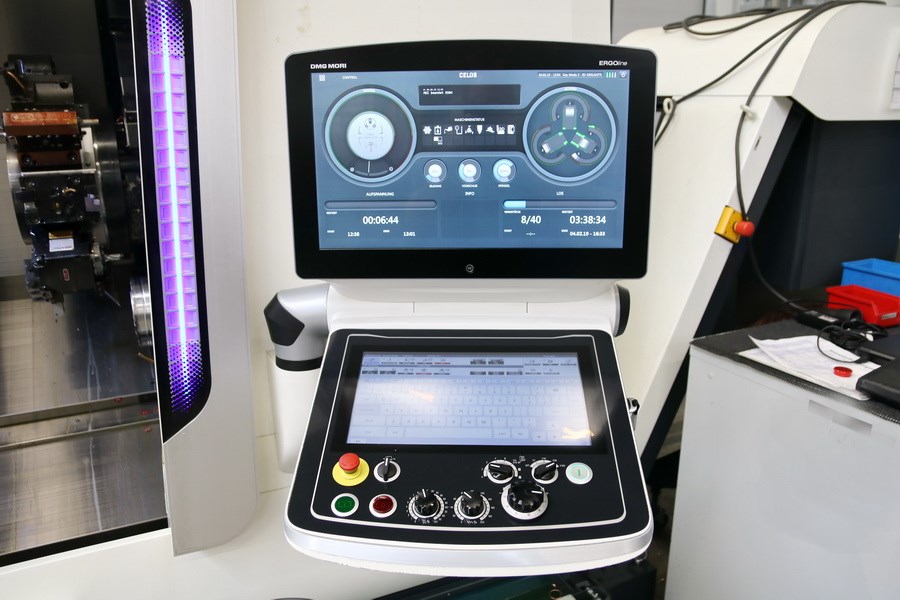

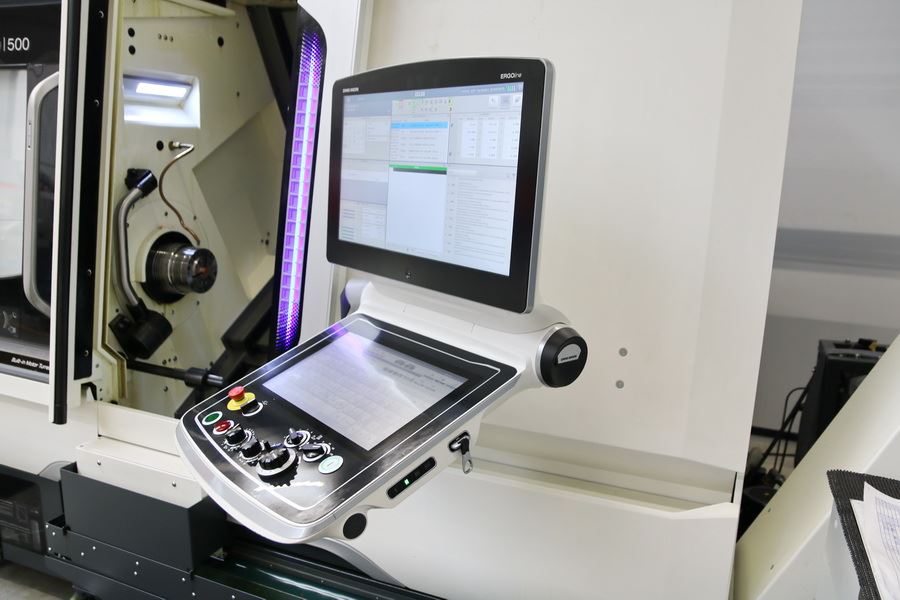

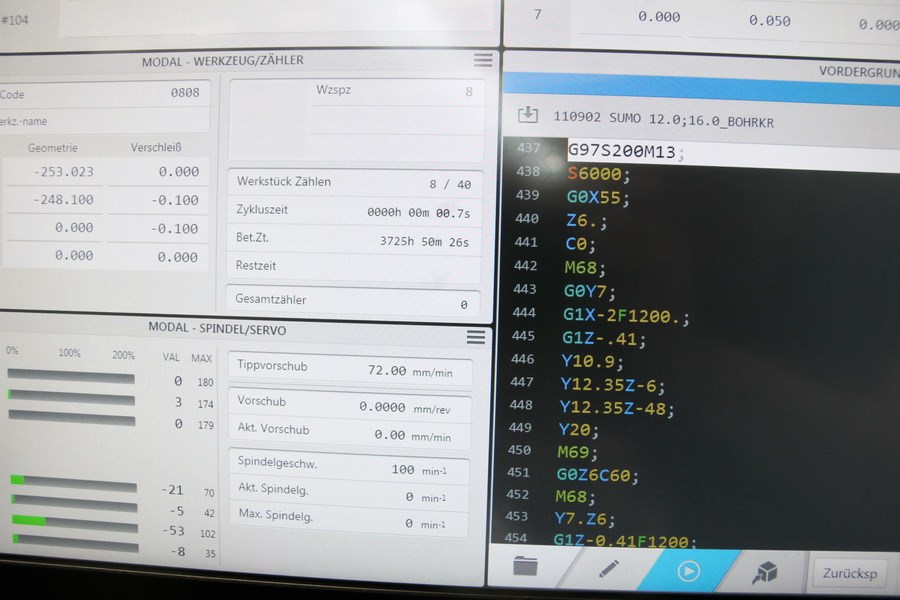

| Steuerung | M 730 UM CELOS |
| Lagerort | Nordrhein-Westfalen |
| Ursprungsland | Japan |
| Lieferzeit | nach Absprache |
| Frachtbasis | ab Standort |

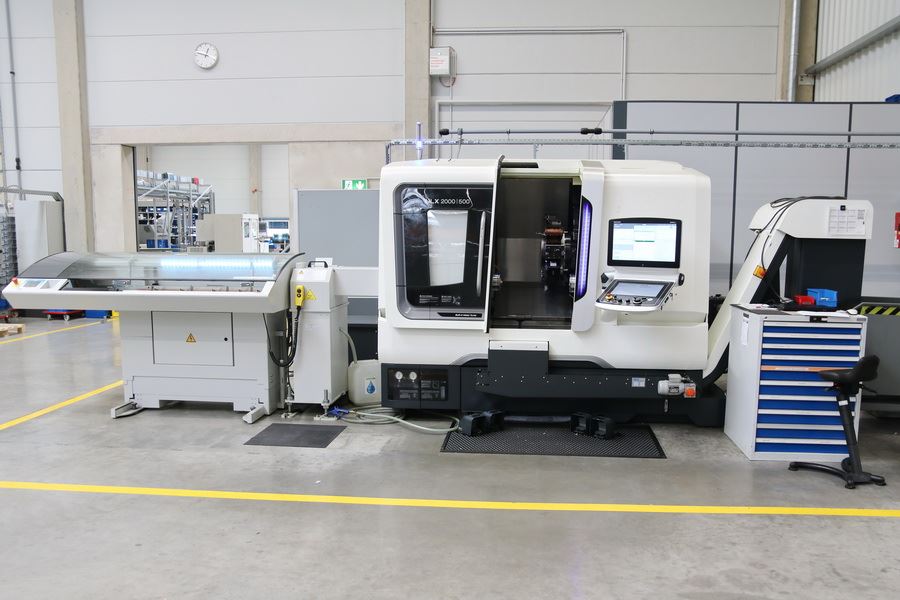

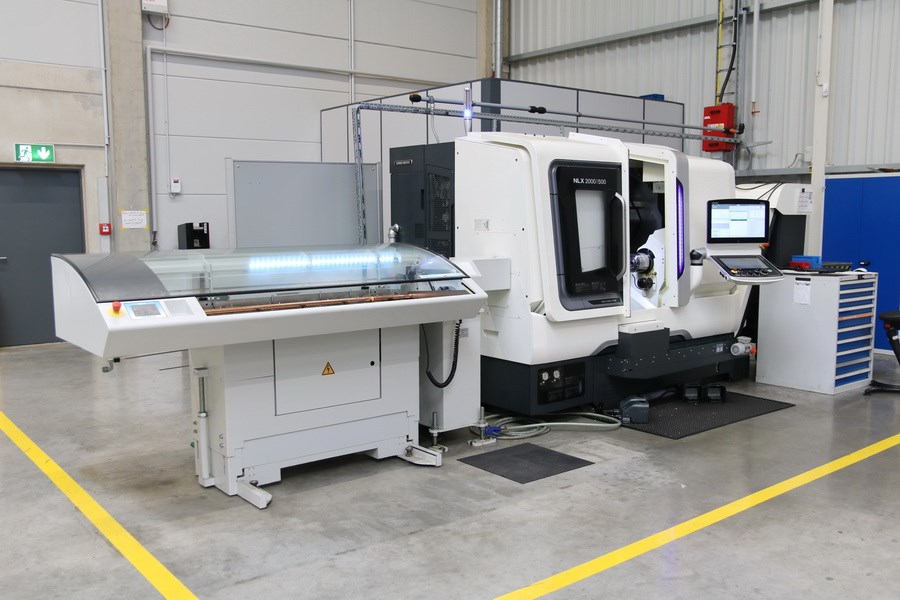

| Zusatzinformationen | CNC - Dreh- und Fräszentrum DMG MORI - NLX 2000 SY / 500 - Gegenspindel - C-Achse - Y-Achse - Werkzeugantrieb - Stangenlademagazin 1.500mm - nur ca. 3.750h Betriebsstunden |
| Technische Details | |
| Drehdurchmesser | max. 366 mm |
| Drehlänge | 510 mm |
| Steuerung | M 730 UM CELOS |
| Umlaufdurchmesser über Bett | 923,8 mm |
| Umlaufdurchmesser über Planschlitten | 755 mm |
| Standard-Drehdurchmesser | 275 mm |
| Abstand zwischen den Spitzen | 500 mm |
| Hauptspindel: | |
| Drehzahlbereich - Hauptspindel | 5.000 min/-1 |
| Antriebsleistung - Hauptspindel | 15 / 11 kW |
| Spindelnase | JIS A-6 |
| Spindellagerdurchmesser | 120 mm |
| Spindelbohrung | 73 mm |
| max. Stangendurchmesser | 65 mm |
| nutzbarer Stangendurchmesser | ( - ) mm |
| C-Achse | 0,001 ° |
| Futterdurchmesser | 210 mm |

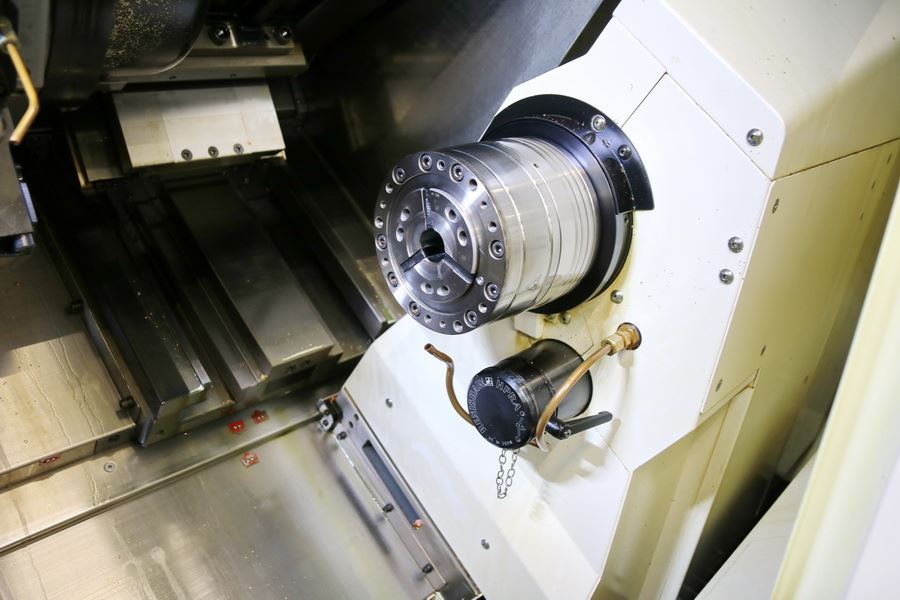

| Gegenspindel: | |
| Drehzahlbereich - Gegenspindel | 6.000 min/-1 |
| Antriebsleistung - Gegenspindel | 11 / 7,5 kW |
| Spindelnase | JIS A2-5 |
| Spindellagerdurchmesser | 85 mm |
| Spindelbohrung | 43 mm |
| Futterdurchmesser | 170 mm |
| Verfahrweg Gegenspindel | B: 624 mm |
| Verfahrwege: | |
| x-Weg | 260 mm |
| z-Weg | 590 mm |
| Y - Achse | (100) +/-50 mm |
| Vorschübe: | |
| Eilgang ( X / Y / Z ) | 30 / 10 / 30 m/min |
| Eilgang C-Achse | 400 min/-1 |

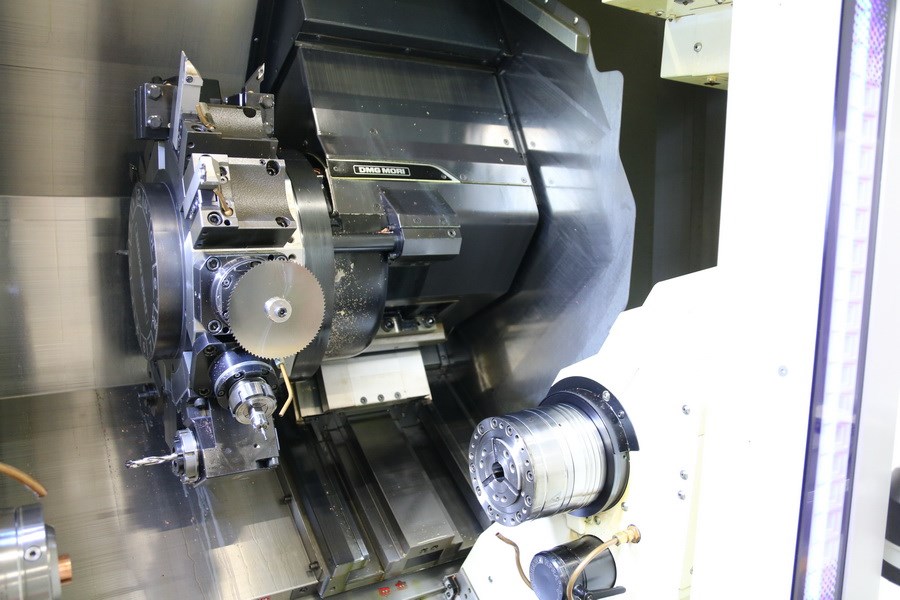

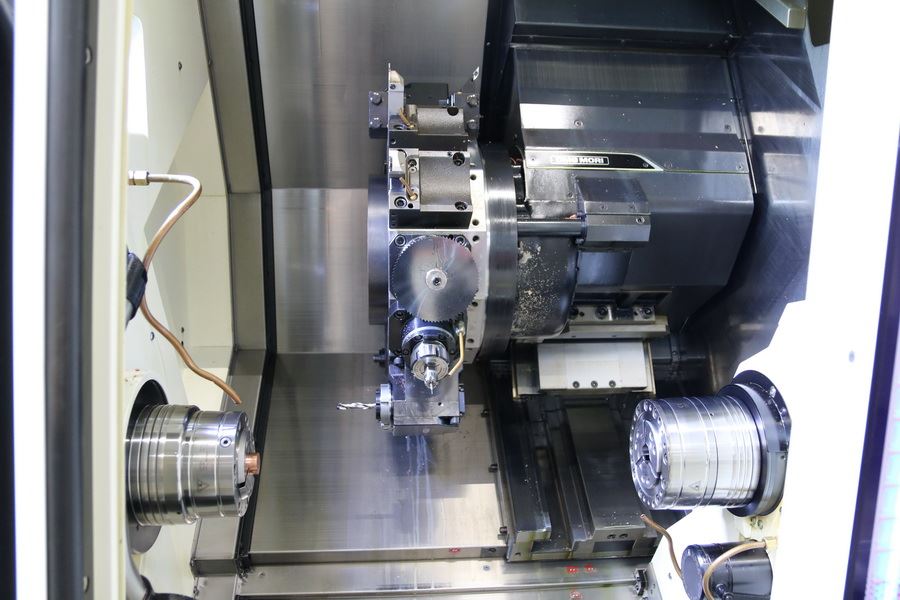

| Werkzeugrevolver: | |
| Anzahl der Werkzeugplätze | 12 pos. |
| Schafthöhe für Vierkantwerkzeug | 25 mm |
| Schaftdurchmesser der Bohrer | 50 mm |
| Revolverschaltzeit | 0,25 sec. |

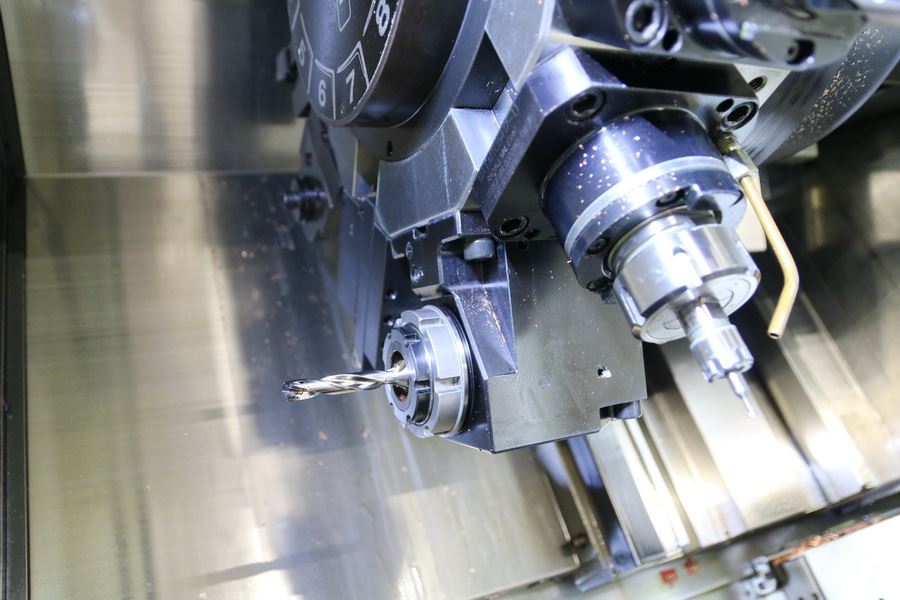

| Angetriebene Werkzeugpositionen: | |
| Drehzahlbereich - angetr. Werkzeuge | max. 10.000 min -1 |
| Antriebsleistung - angetr. Werkzeuge | 5,5 / 3,7 kW |
| Gesamtleistungsbedarf | 45 kVA |
| Maschinengewicht ca. | 6,0 t |
| Raumbedarf ca. | 7,0 x 3,0 x 2,5 m |
| Zubehör | |
| Dokumentation | |

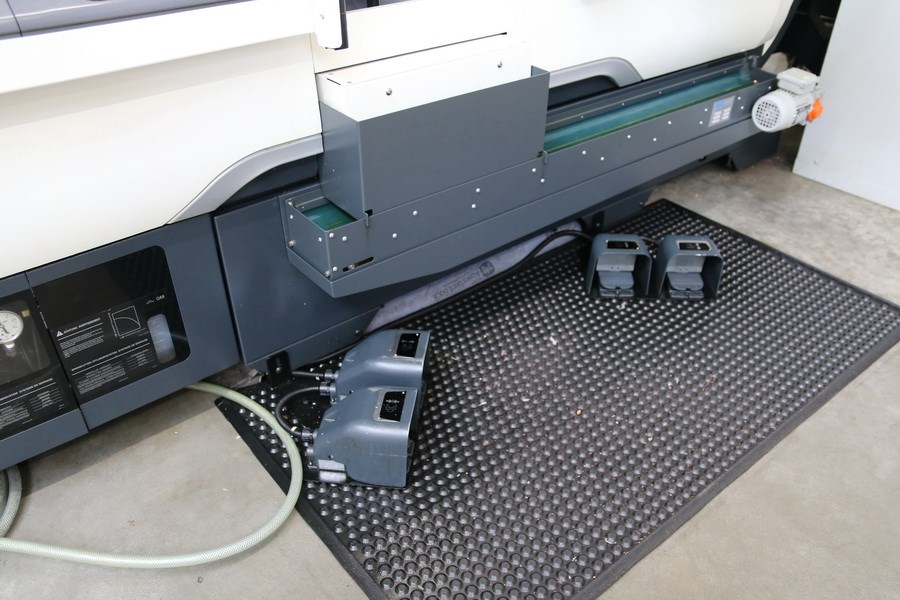

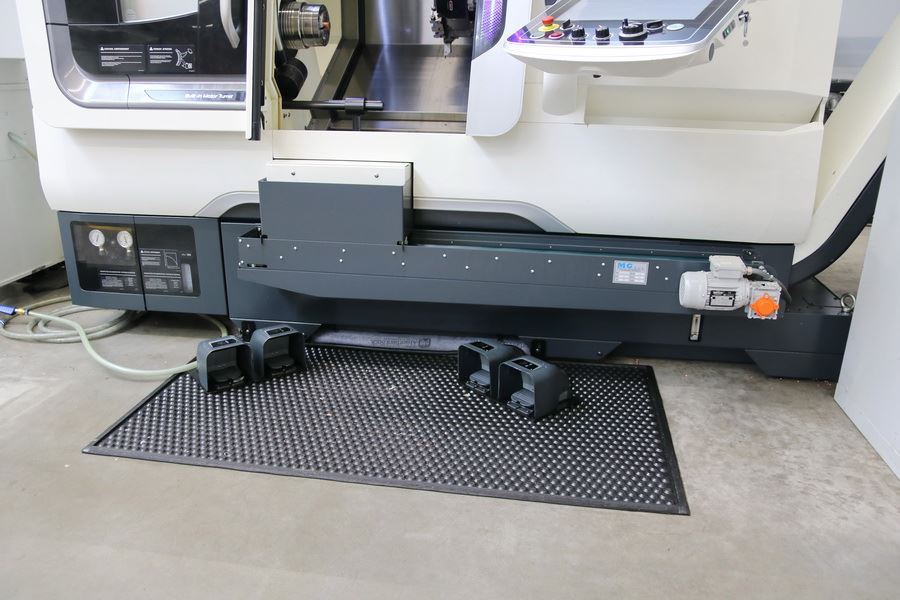

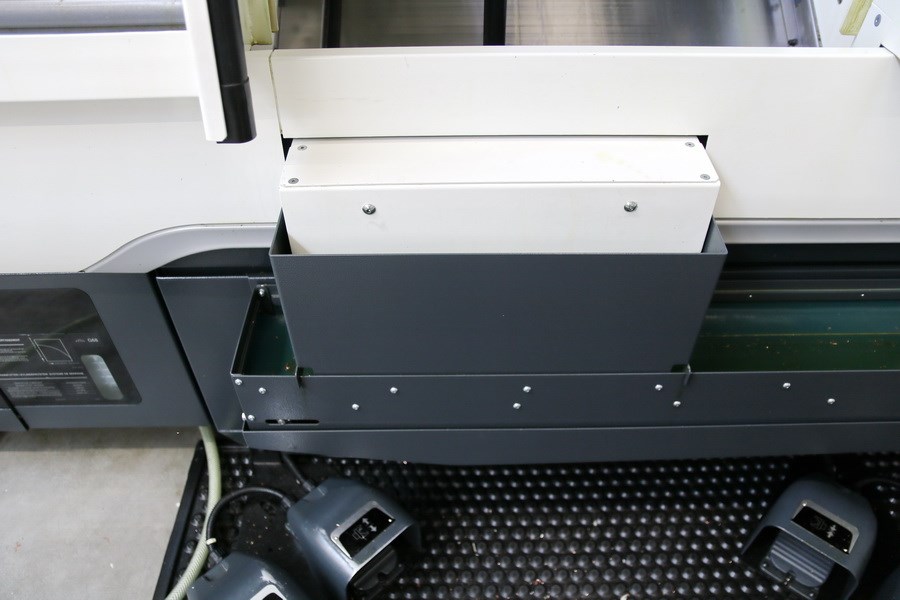

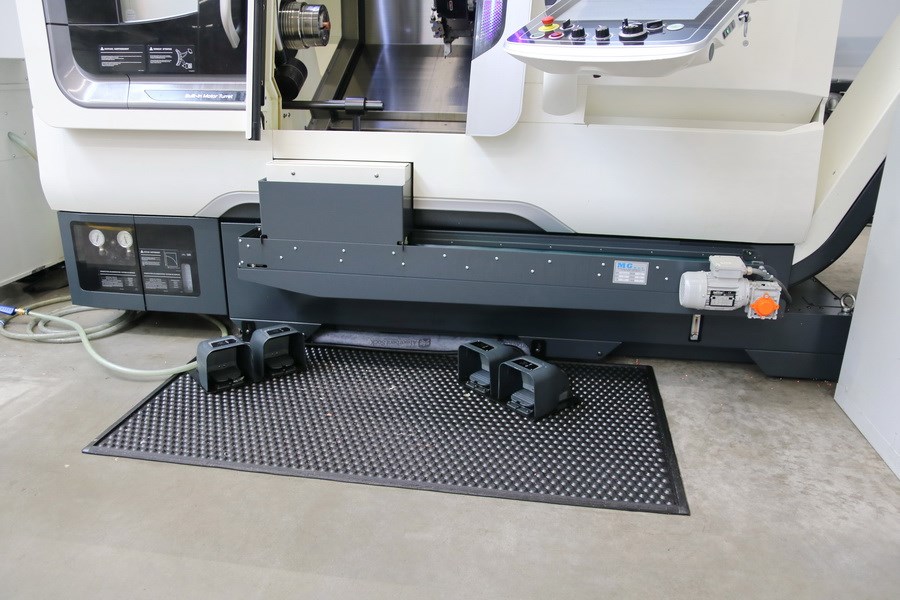

| Späneförderer | |

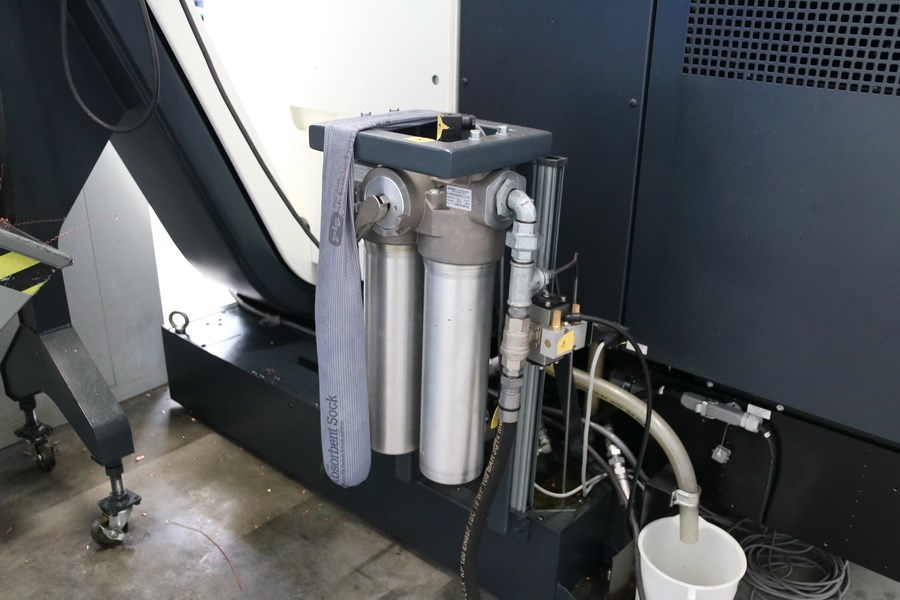

| Kühlmitteleinrichtung | |
| Hydraulikeinheit | |
| C-Achse | 0,001° |
| Y-Achse | 100mm (+/- 50mm) |
| Arbeitsraumbeleuchtung | |
| Werkzeugantrieb | |

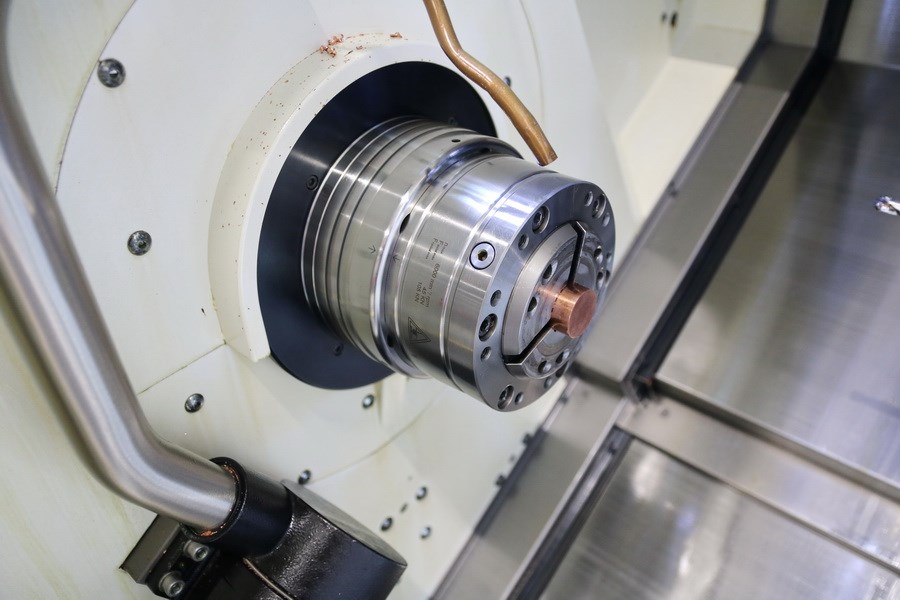

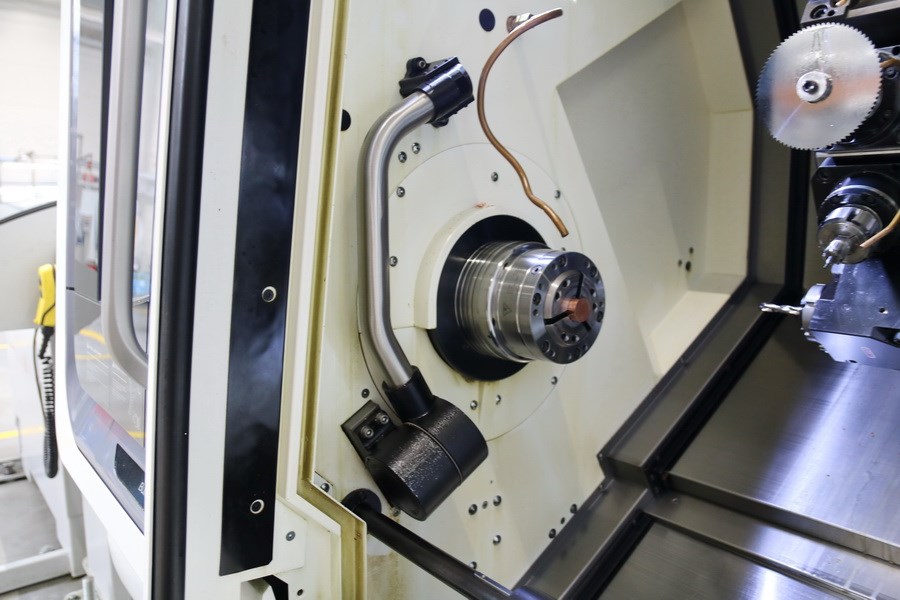

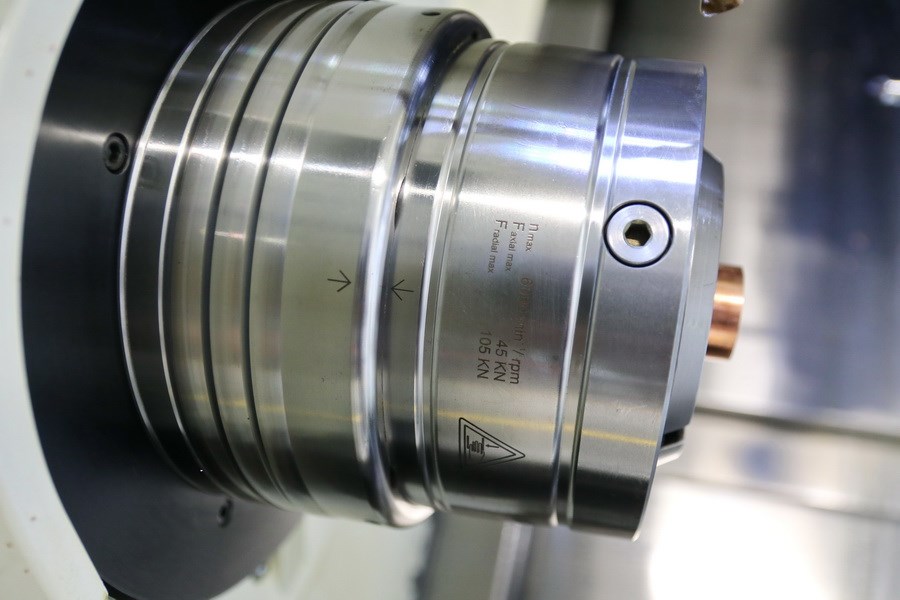

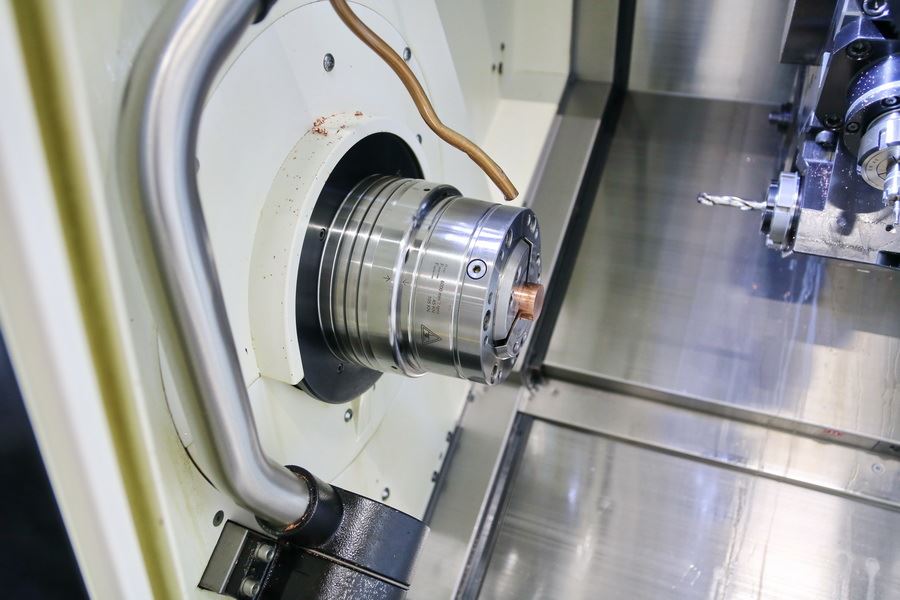

| Spannzangenfutter | Hainbuch Spanntop 65 |

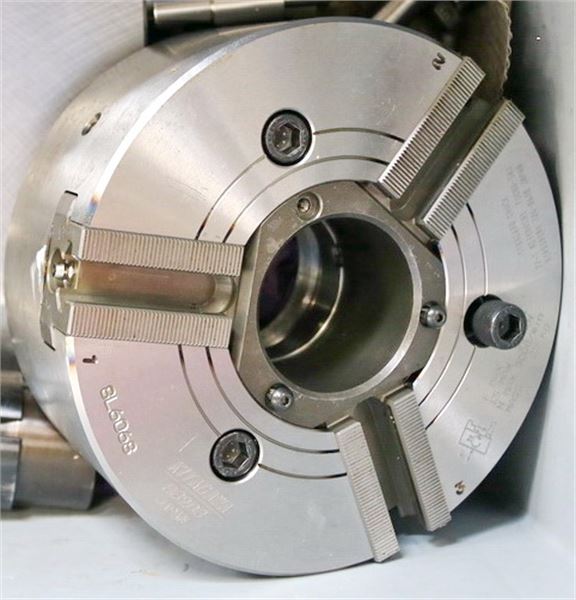

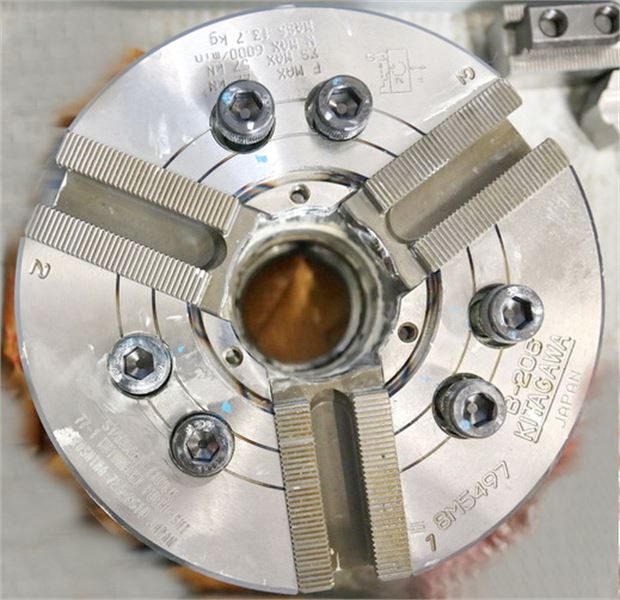

| Dreibackenfutter | 210mm / 170mm |
| Reitstockfunktion Gegenspindel | |
| Interface für Stangenlader | |

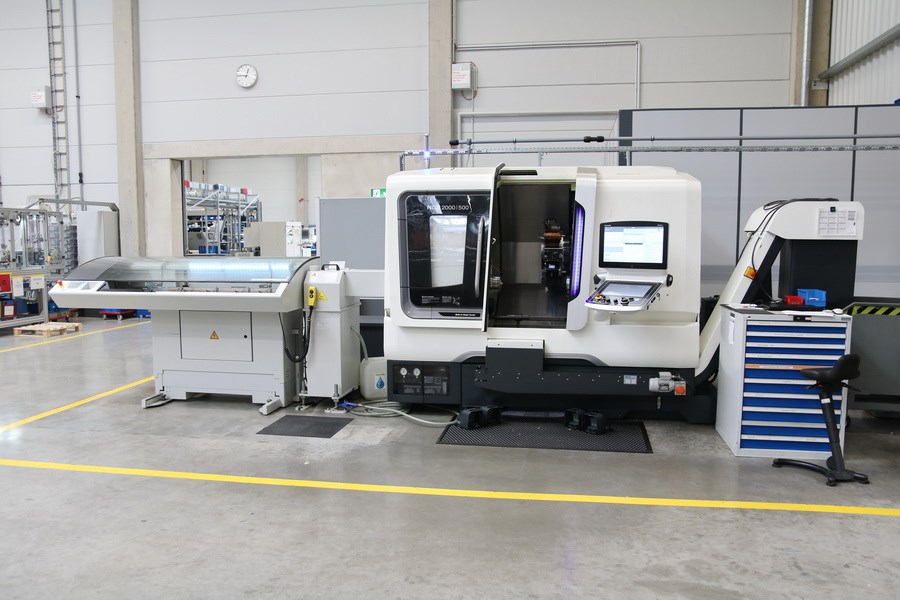

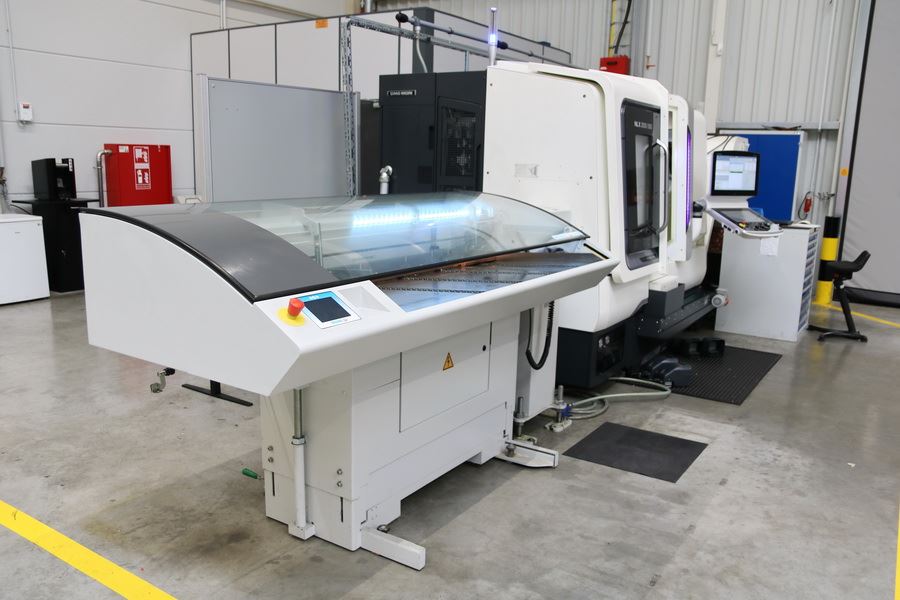

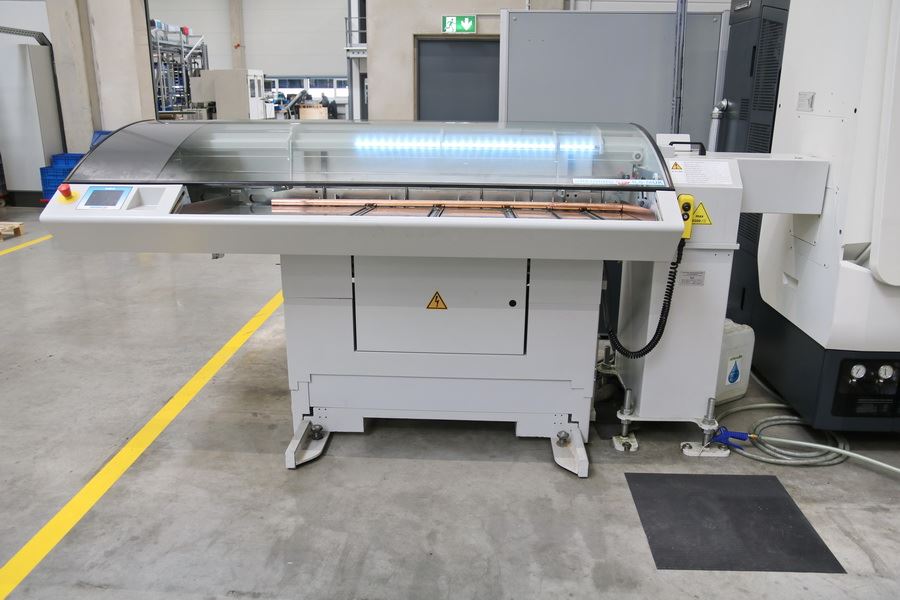

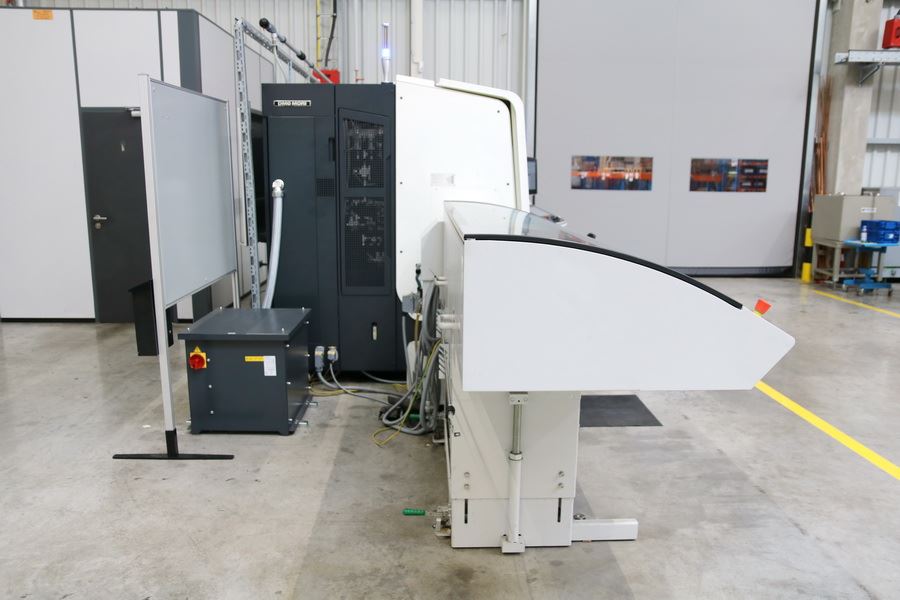

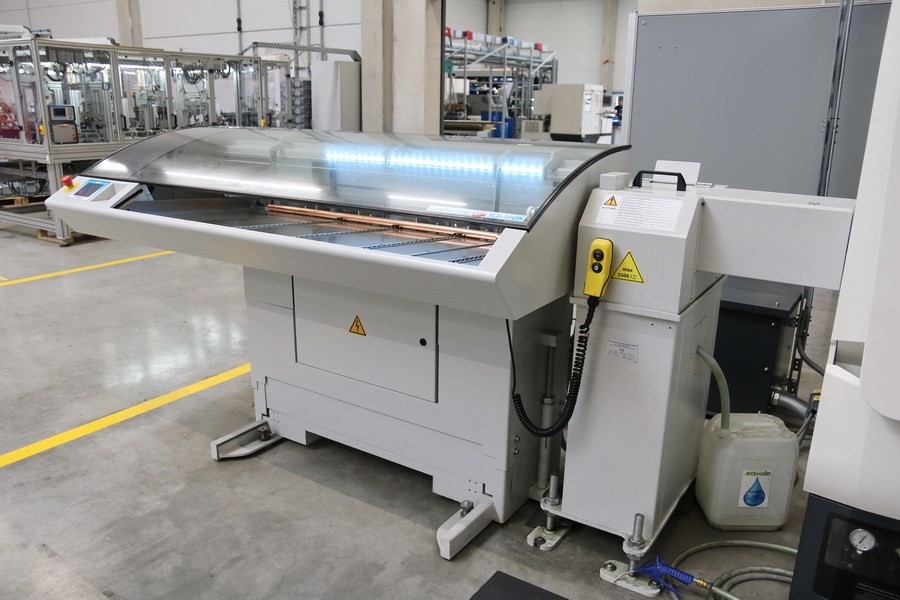

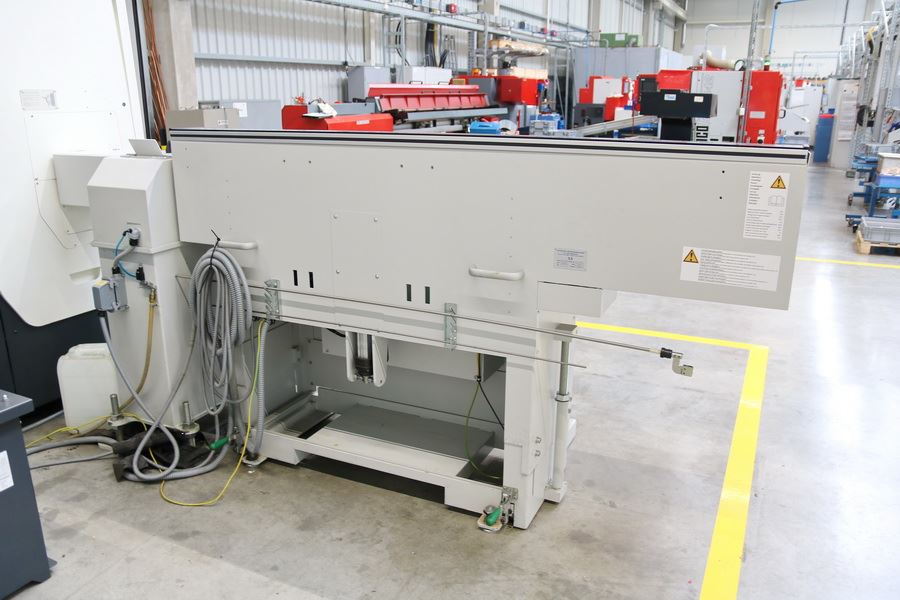

| Stangenlademagazin | Breuning IRCO MUK 7016III |
| Spindelverlängerung | Breuning SV 5 |

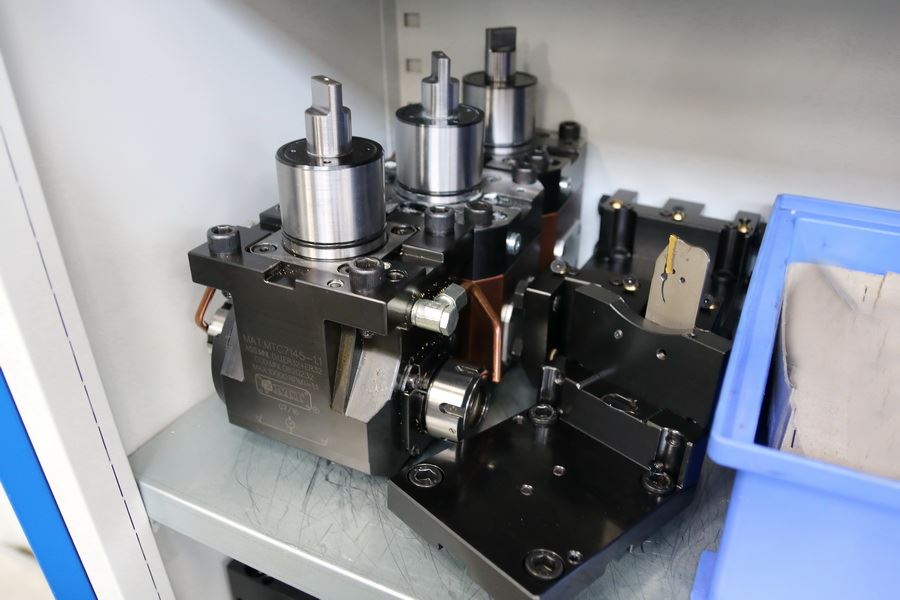

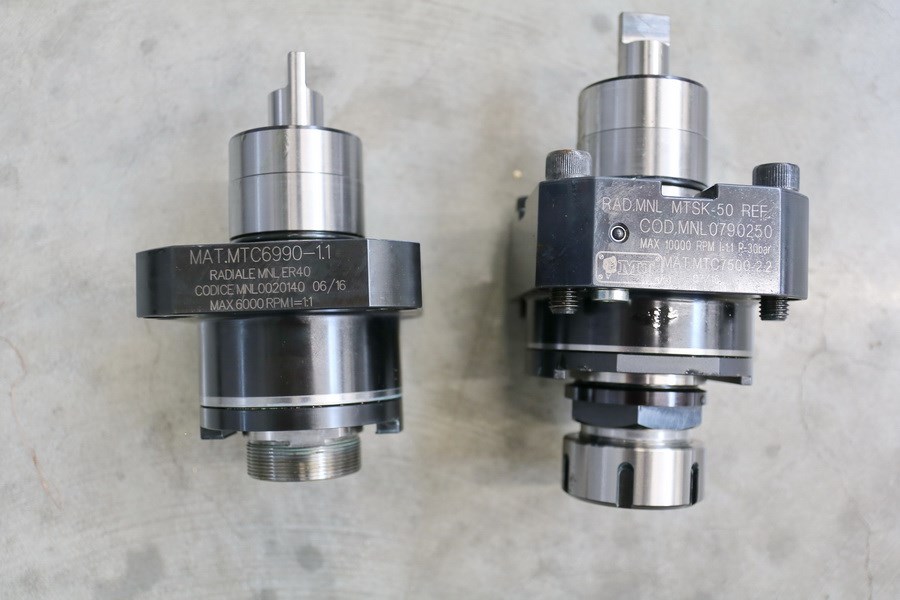

| angetriebene Werkzeuge | 8x (4+4) |

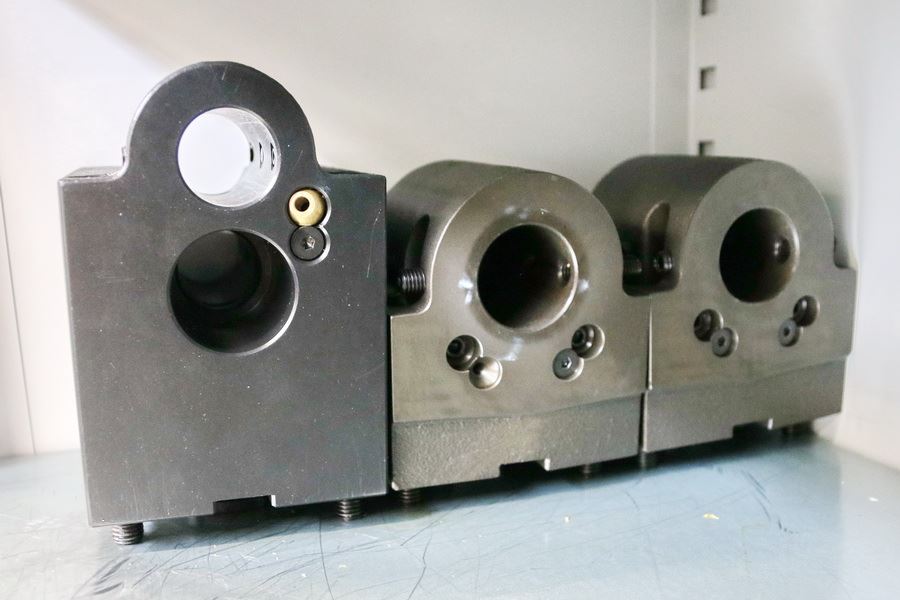

| Werkzeughalter | div. 8x |
| Signal Lampe - 4 Farben | |
| Automatiktür | |

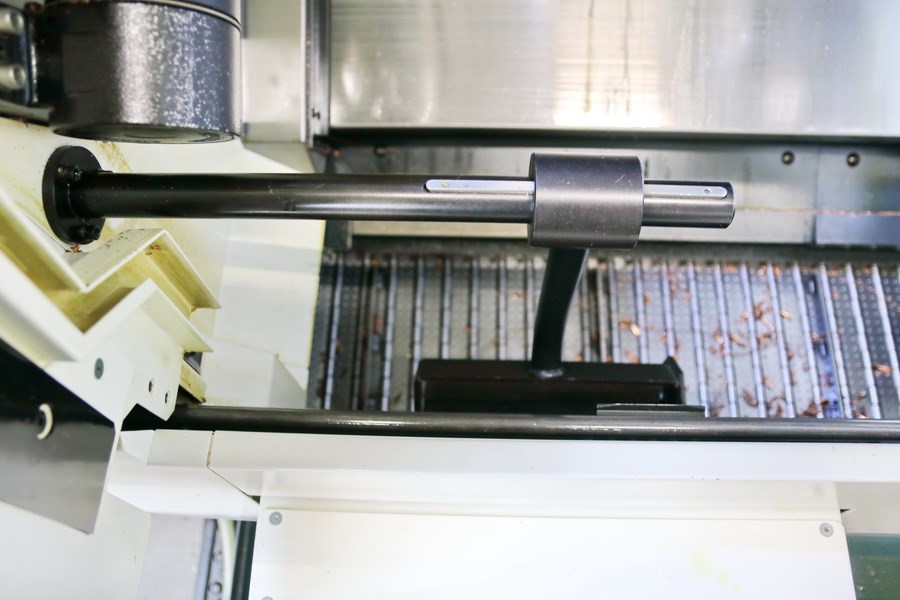

| Teilefänger | |

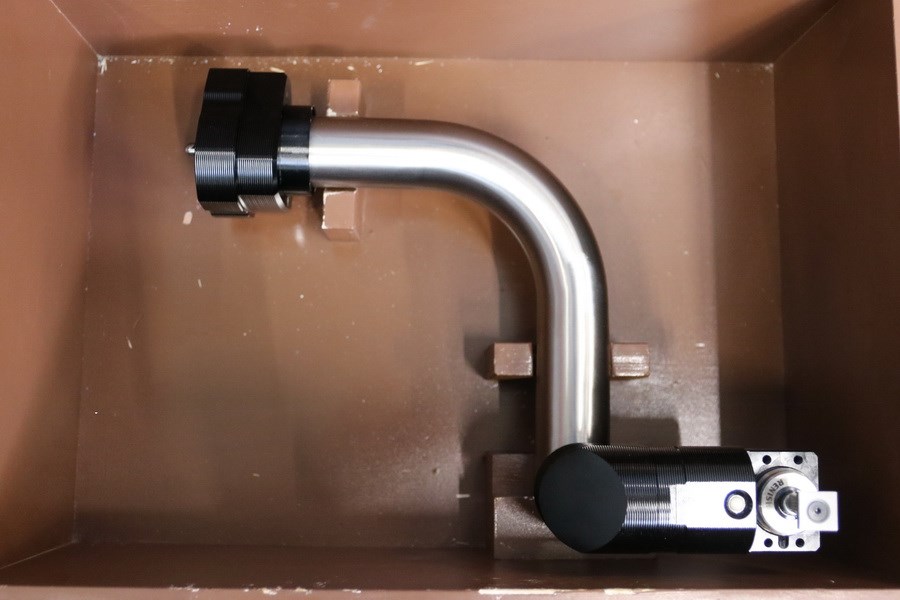

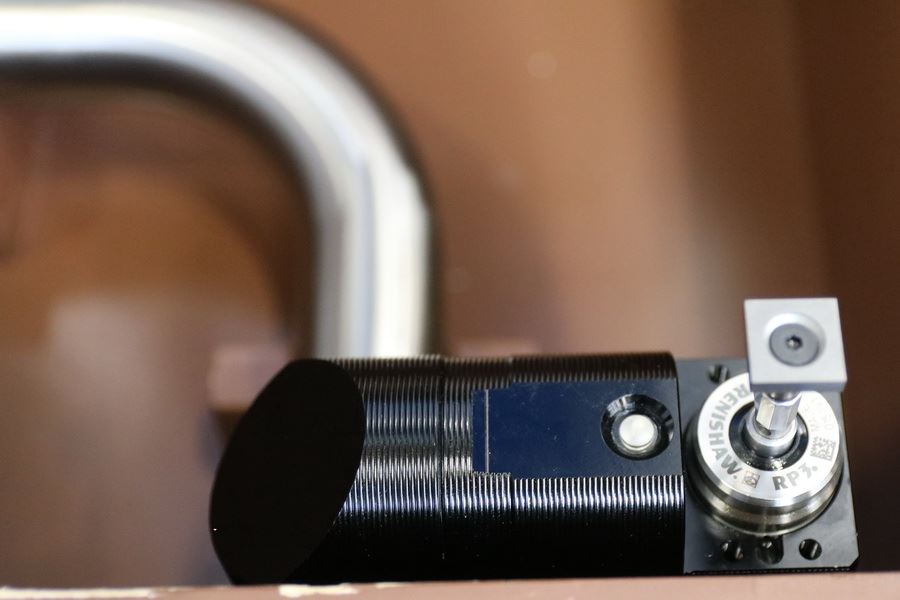

| Werkzeugeinmeßarm | |
| Irrtum in den technischen Daten vorbehalten. | |
