INDEX - R 200
CNC - Drehmaschinen
CNC - Dreh- und Fräszentren
| Verkäufer CNC-Shop |
|
| View More Listings | |
Beschreibung

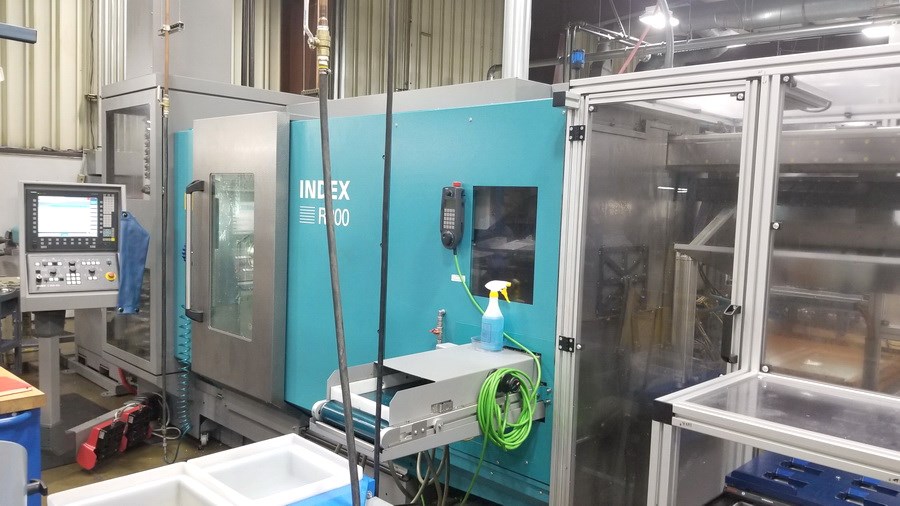

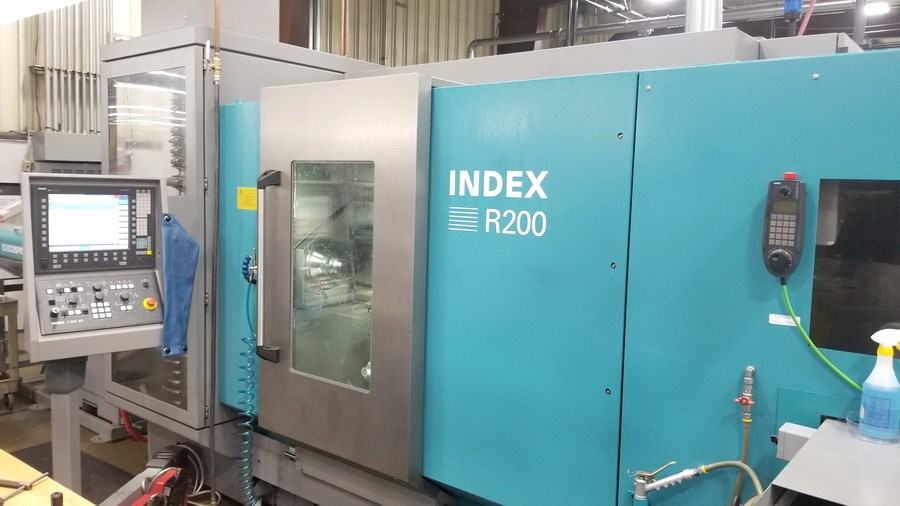

| INDEX - R 200 | |
| Angebotsdetails | |
| Lagernummer | 1039-8142 |
| Maschinenart | CNC Dreh- und Fräszentrum |
| Hersteller | INDEX |
| Type | R 200 |
| Baujahr | 2014 |

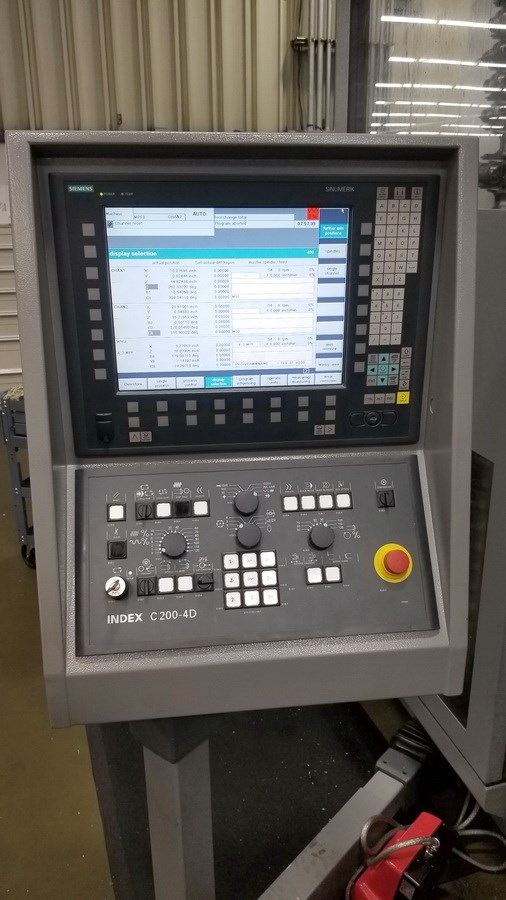

| Steuerung | C 200 4D sl (840 D sl) |
| Lagerort | Weltweit |
| Ursprungsland | Deutschland |
| Lieferzeit | nach Absprache |
| Frachtbasis | ab Standort |
| Zusatzinformationen | CNC - Hochleistungs-Dreh- und Fräszentrum INDEX - R 200 - Inbetriebnahme 2015 - Top-Zustand - zwei Schwenk-Werkzeugträger / Motorfrässpindeln - Haupt- und Gegenspindel |
| Technische Details | |
| Drehdurchmesser | max. 200 mm |
| Drehlänge | max. ca. 390 mm |

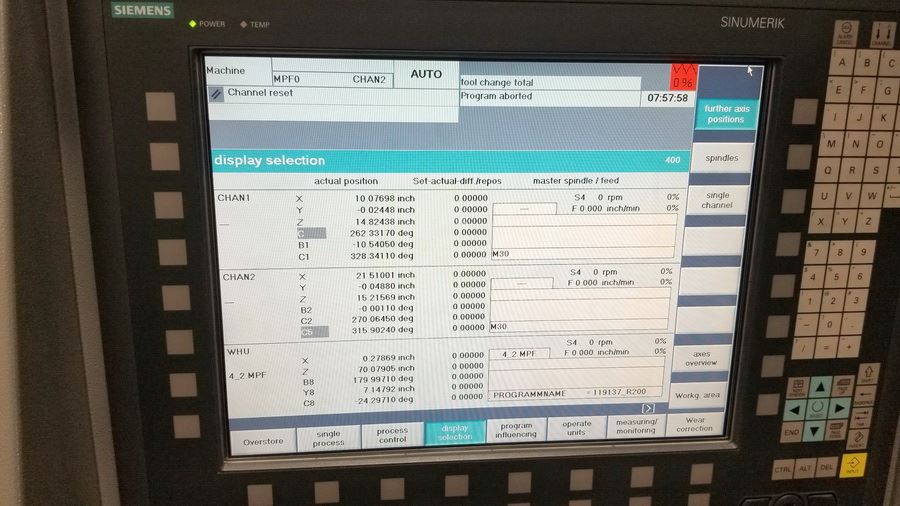

| Steuerung | C 200 4D sl (840 D sl) |

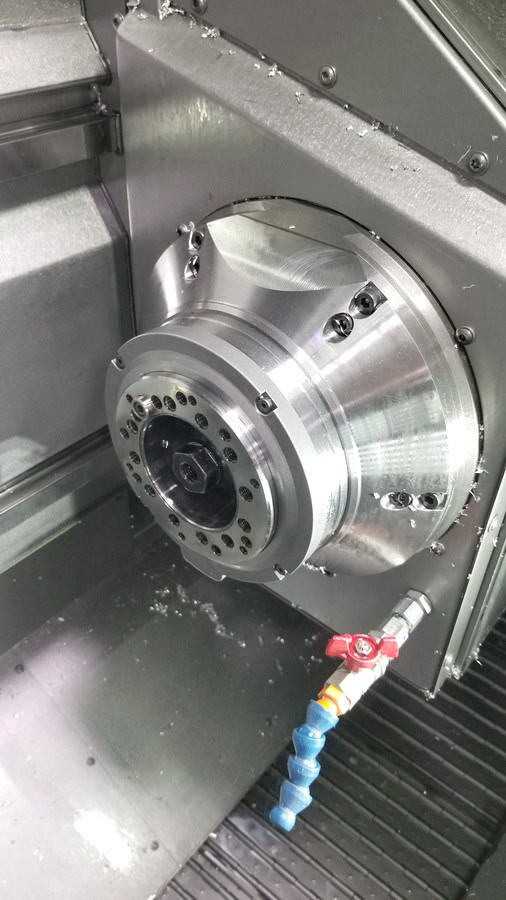

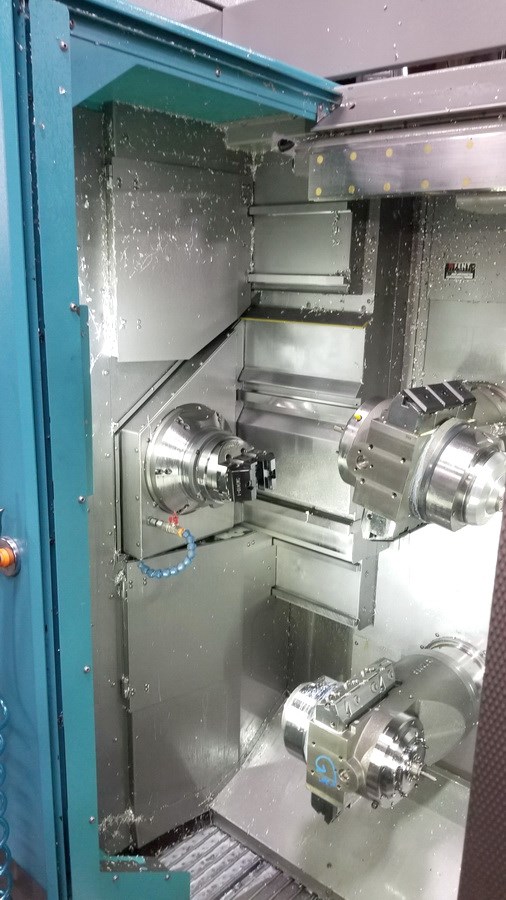

| Hauptspindel: | |
| Max. Drehzahl | 5.000 min/-1 |
| Antriebsleistung - Hauptspindel | 20 / 24 kW |
| Max. Drehmoment | 135 / 190 Nm |
| Spindeldurchmesser im vord. Lager | 110 mm |
| Spindelbohrung | 85 mm |
| Spindeldurchlass | 65 mm |
| nutzbarer Stangendurchmesser | 65 mm |
| Spindelnase | D 140 ISO 702/1 |
| C-Achse | 0,01 ° |

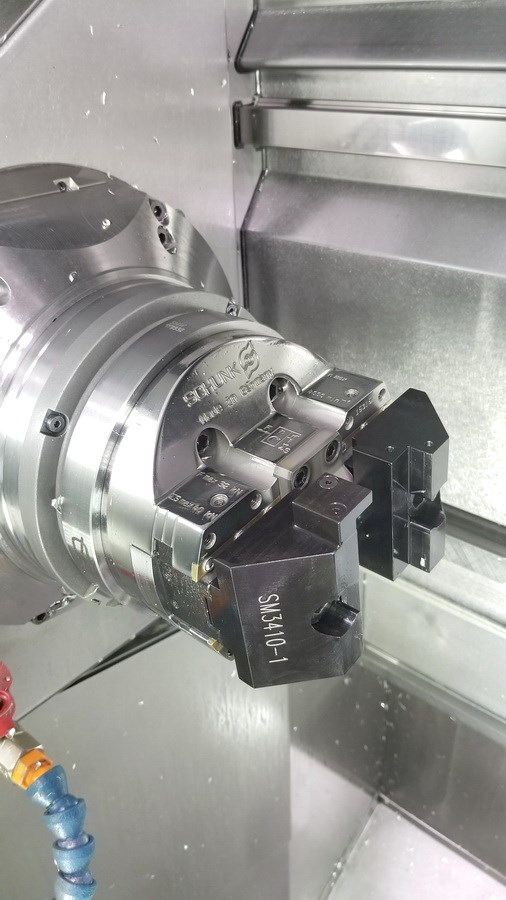

| max. Futterdurchmesser | 175 mm |

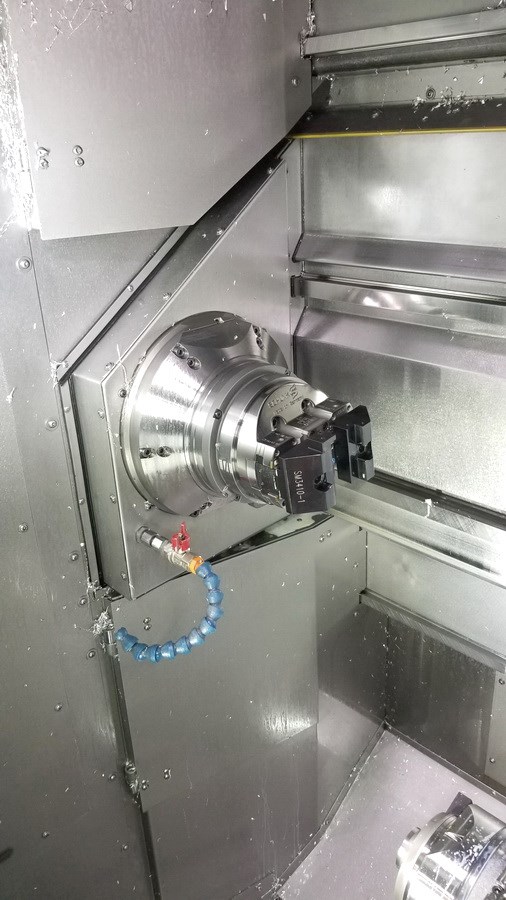

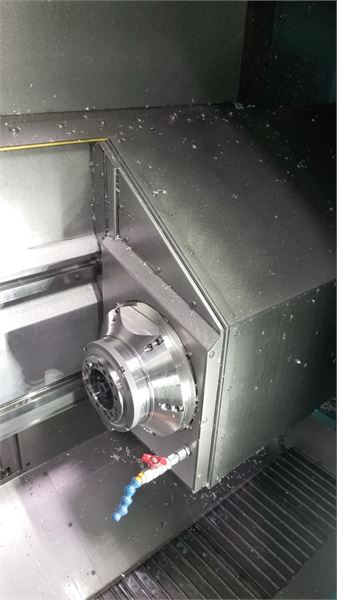

| Gegenspindel: | |
| Max. Drehzahl | 5.000 min/-1 |
| Antriebsleistung - Gegenspindel | 20 / 24 kW |
| Max. Drehmoment | 135 / 190 Nm |
| Spindeldurchmesser im vord. Lager | 110 mm |
| Spindelbohrung | 85 mm |
| Spindeldurchlass | 65 mm |
| nutzbarer Stangendurchmesser | 65 mm |
| Spindelnase | D 140 ISO 702/1 |
| C-Achse | 0,01 ° |
| max. Futterdurchmesser | 175 mm |

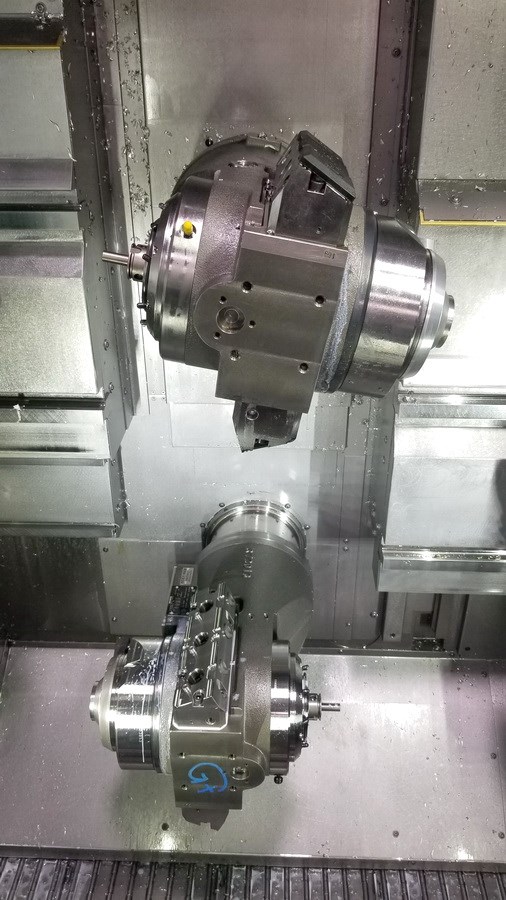

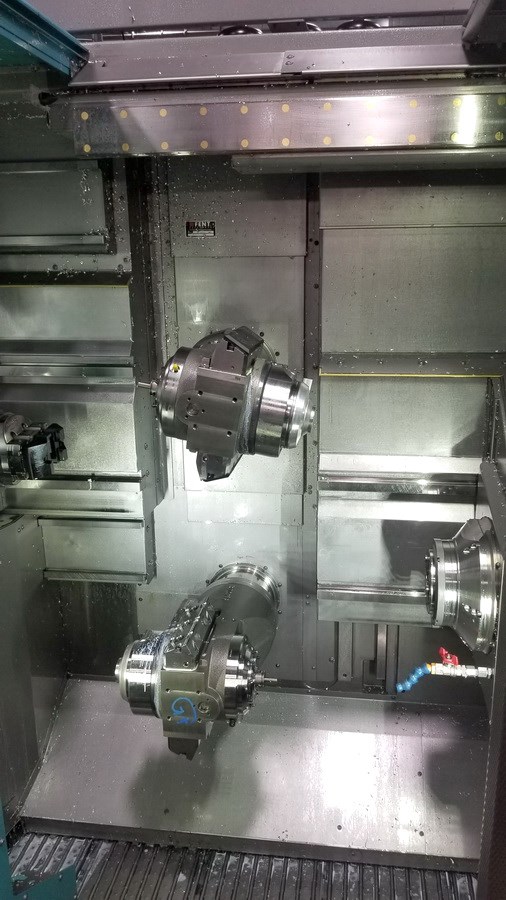

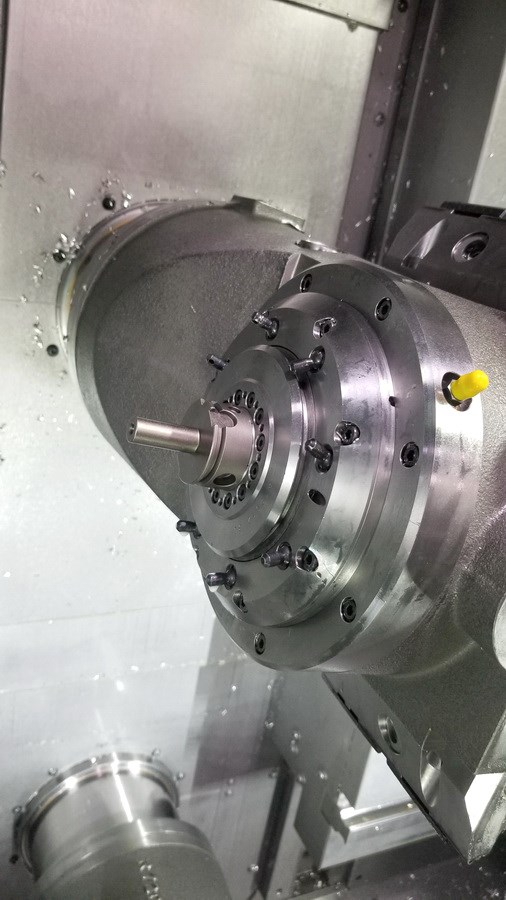

| Frässpindel: | |
| Anzahl der Spindeln | 2 |
| Max. Drehzahl | 18.000 min/-1 |
| Antriebsleistung - Frässpindel | 11 kW |
| Max. Drehmoment | 19 / 30 Nm |
| Werkzeugaufnahme | 2x HSK-A40 DIN 69893 |
| Schwenkwinkel max. | B1+B2: 230 ° |
| Pinolendurchmesser | 190 mm |
| feste Werkzeugplätze | 2x 2x3 VDI 25 |
| Verfahrwege: | |
| x-Achse | 1+4: 350 mm |
| y-Achse | 1+2: +/- 80 mm |
| z-Achse | 3+4: 390 mm |
| B-Achse | 1+2: max. 230 ° |

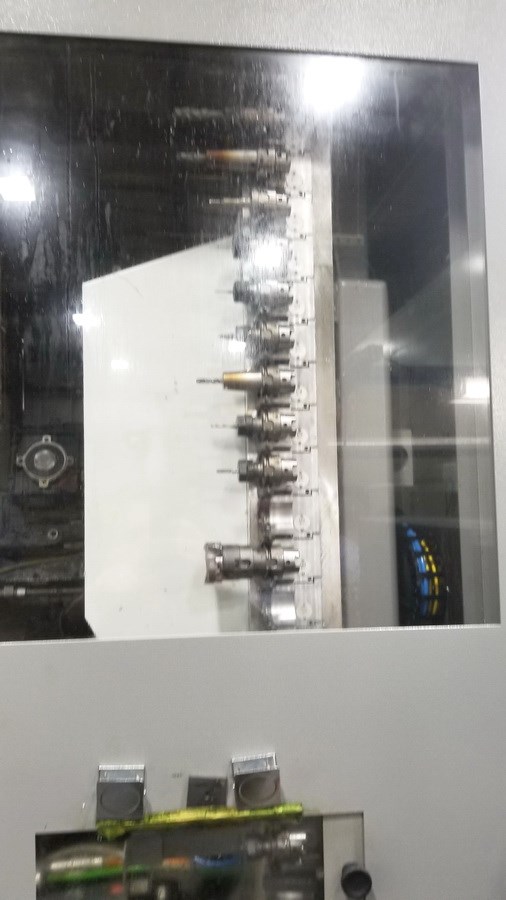

| Werkzeugmagazin: | |
| Anzahl der Werkzeugplätze | 80 pos. |
| max. Werkzeugdurchmesser | 50 mm |
| max. Werkzeugdurch. bei freier Nachbarbox. | 100 mm |
| max. Werkzeuglänge | 180 mm |
| max. Werkzeuggewicht | 1,5 kg |
| Vorschübe: | |
| Eilgang | X4: 45 m/min |
| Eilgang | Z4: 45 m/min |
| Vorschubkraft | 4.000 kN |
| Haltemoment | B1+B2: 2.000 Nm |
| Portalladesystem: | |
| Typ | Index WHU |
| Verfahrweg | 3.750 mm |
| max. Werkstückdurchmesser | 65 mm |
| max. Werkstücklänge | 130 mm |
| max. Werkstückgewicht | 2x 5,0 kg |
| Gesamtleistungsbedarf | 81 kVA |
| Maschinengewicht ca. | ca. 11,0 t |
| Raumbedarf ca. | 8,0 x 3,5 x 2,6 m |
| Zubehör | |
| Dokumentation | |
| Späneförderer | |

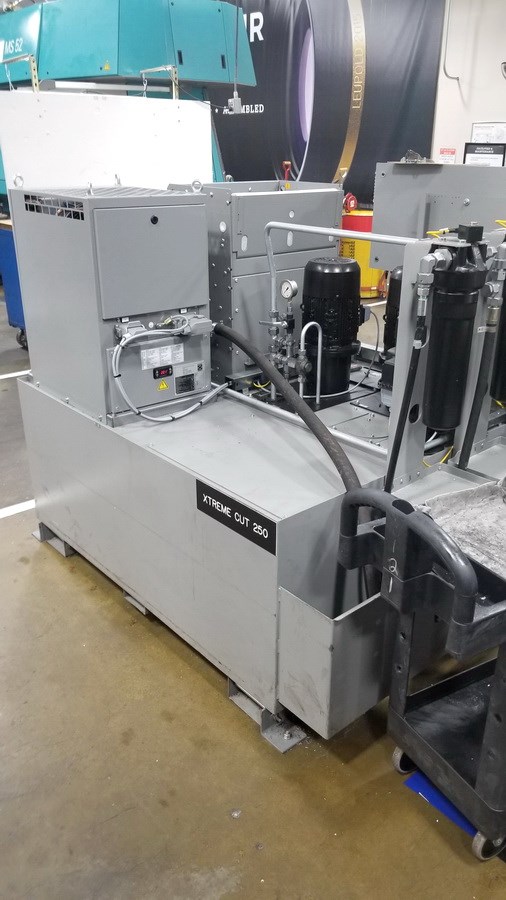

| Hochdruckkühlung | 80 bar |
| Gegenspindel | |
| Frässpindel | |

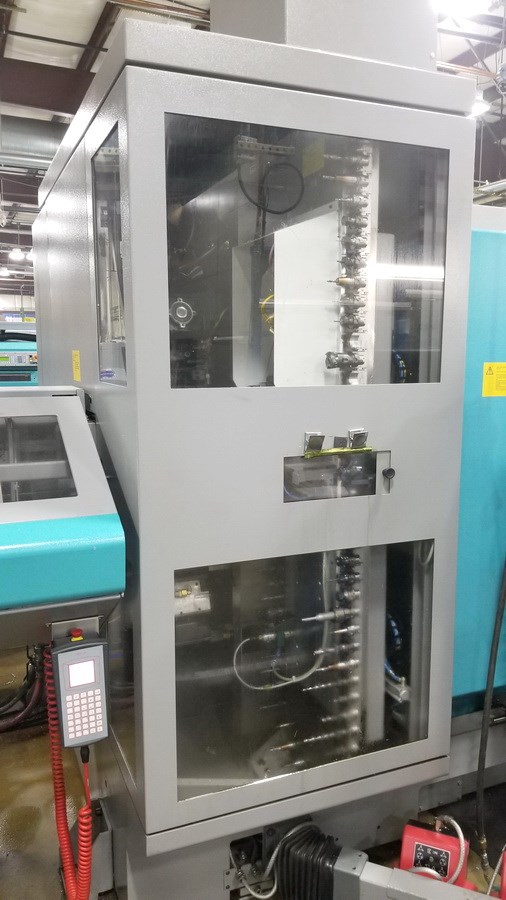

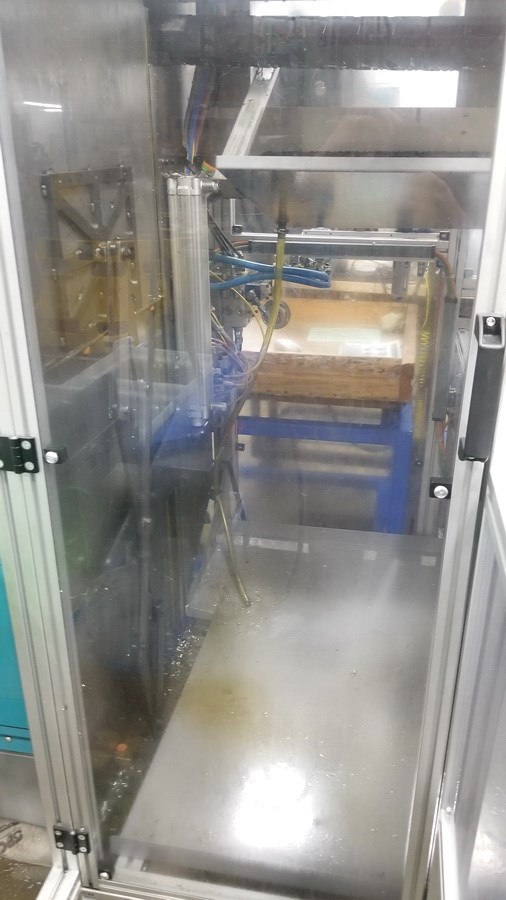

| Werkstückhandlingsystem | Index WHU |
| Palettenpool | 5x 400x400mm |

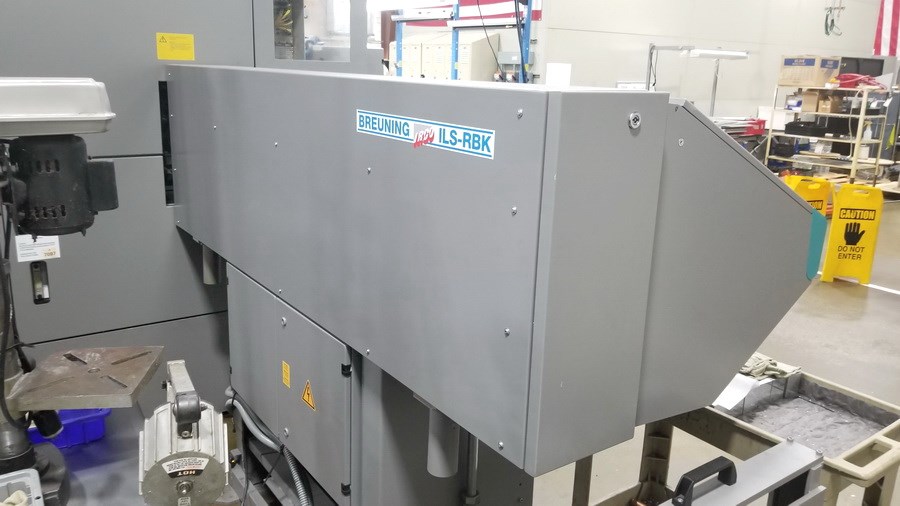

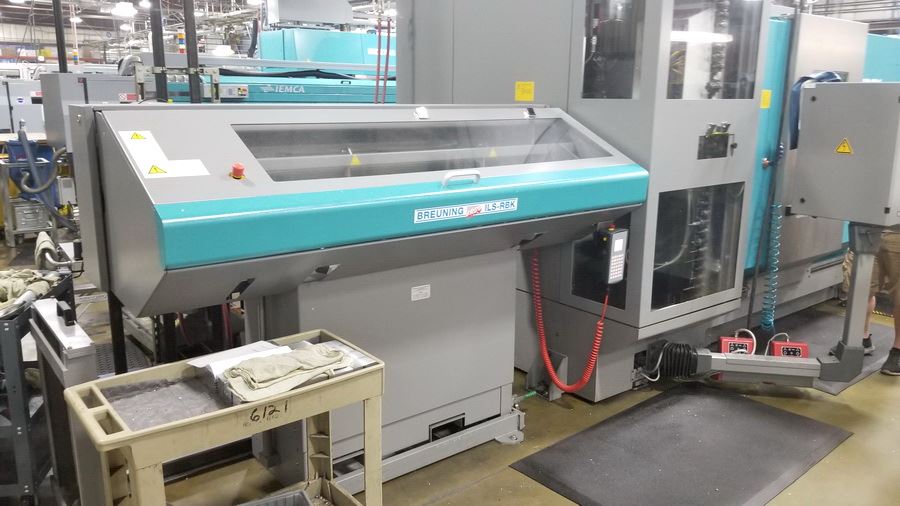

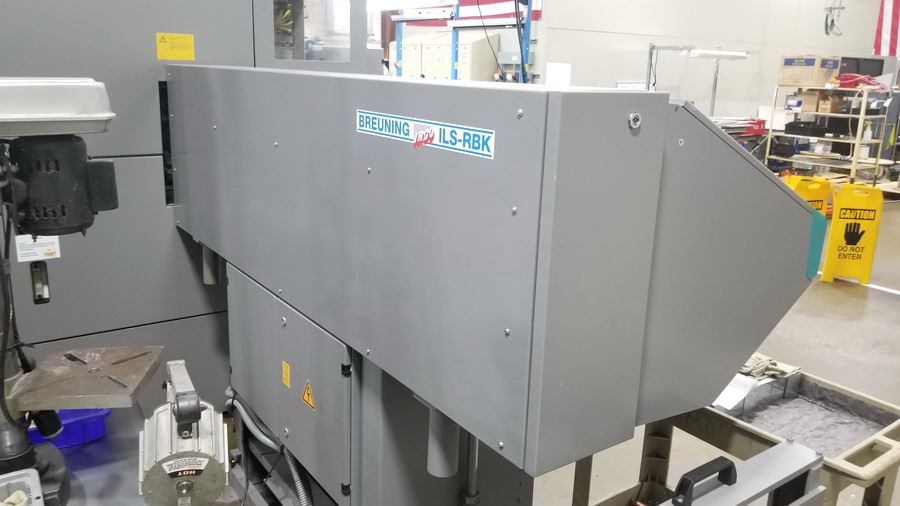

| Stangenlademagazin | Breuning ILS RBK 10016 |
| Werkzeugmagazin | |

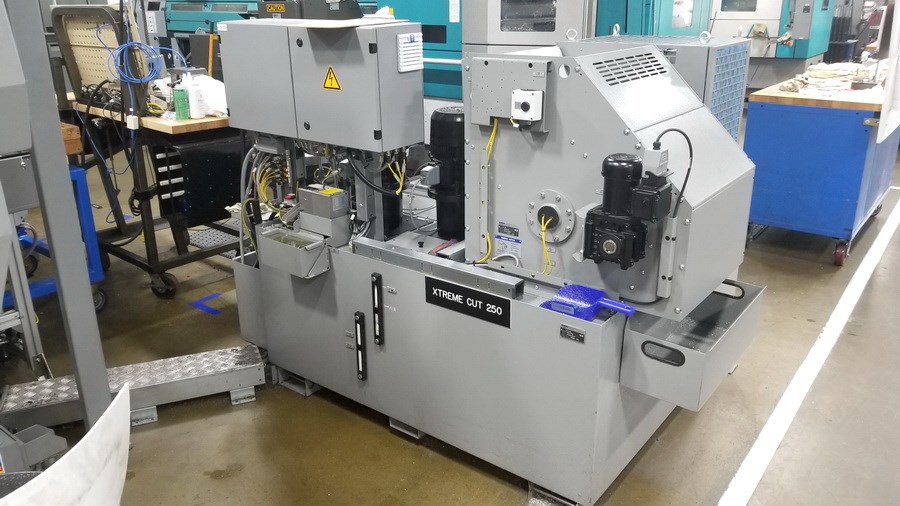

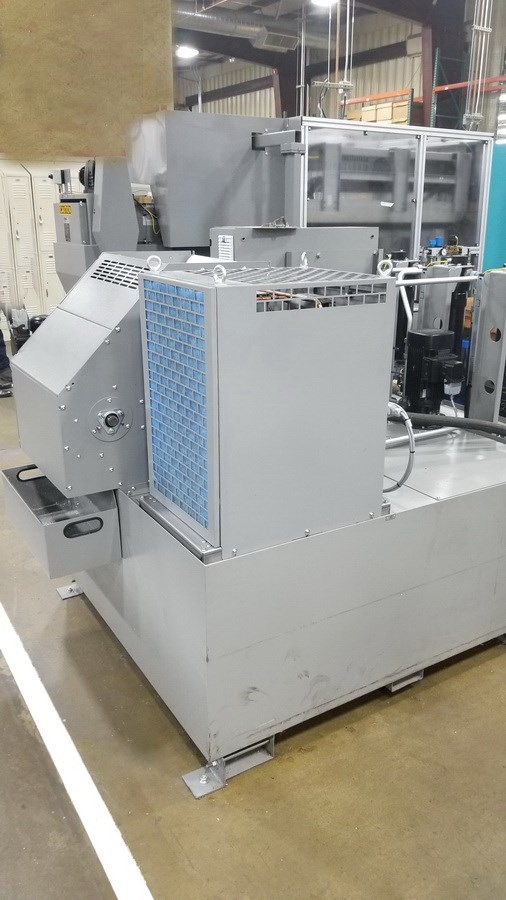

| Papierbandfilter | Knoll KF 150 |
| Werkzeughalter | 16 + 10 (HSK-A40) |
| Irrtum in den technischen Daten vorbehalten. | |
