Das Angebot ist beendet.

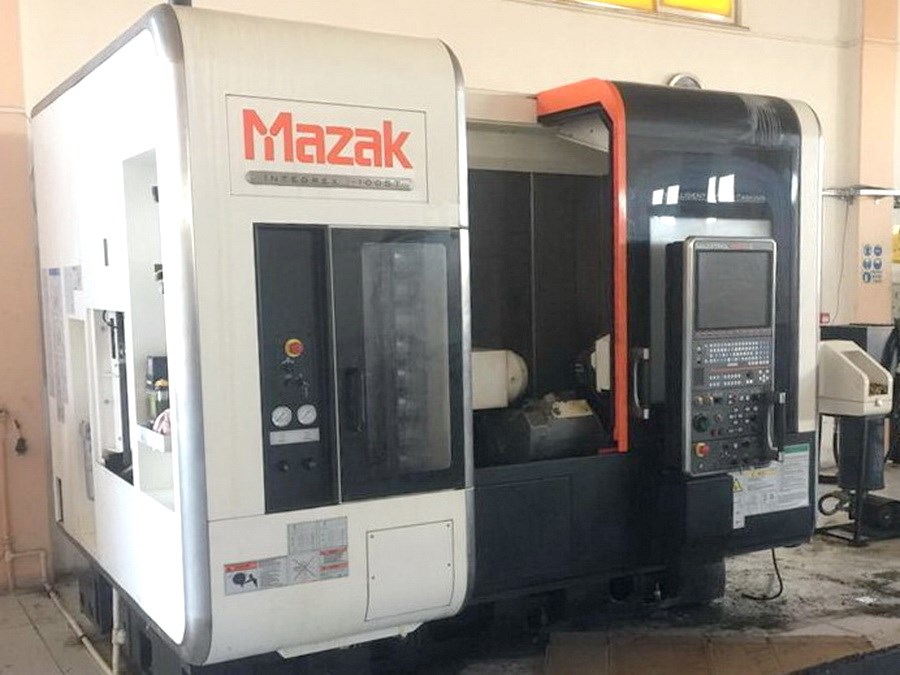

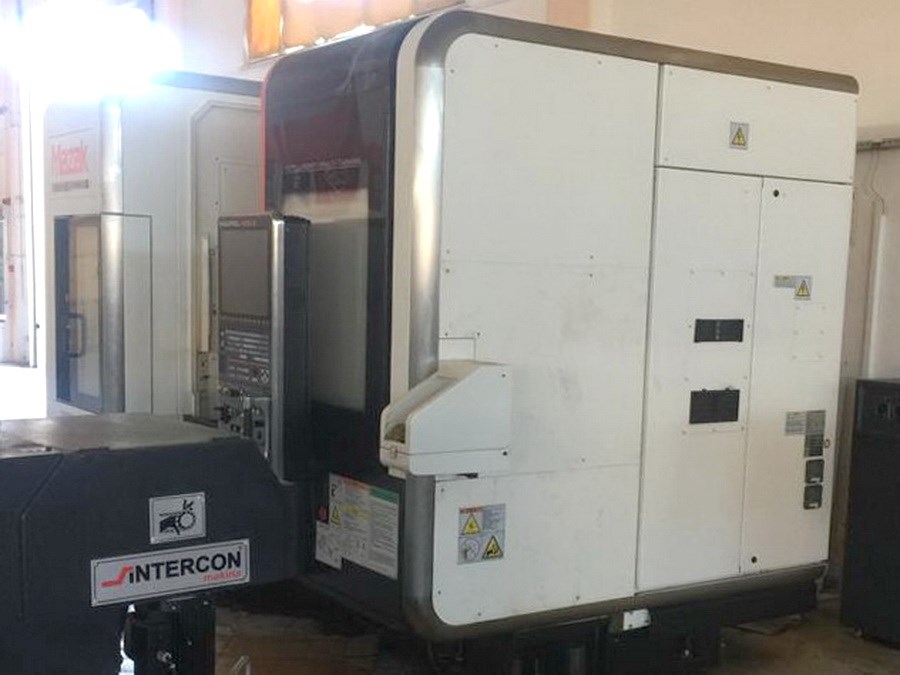

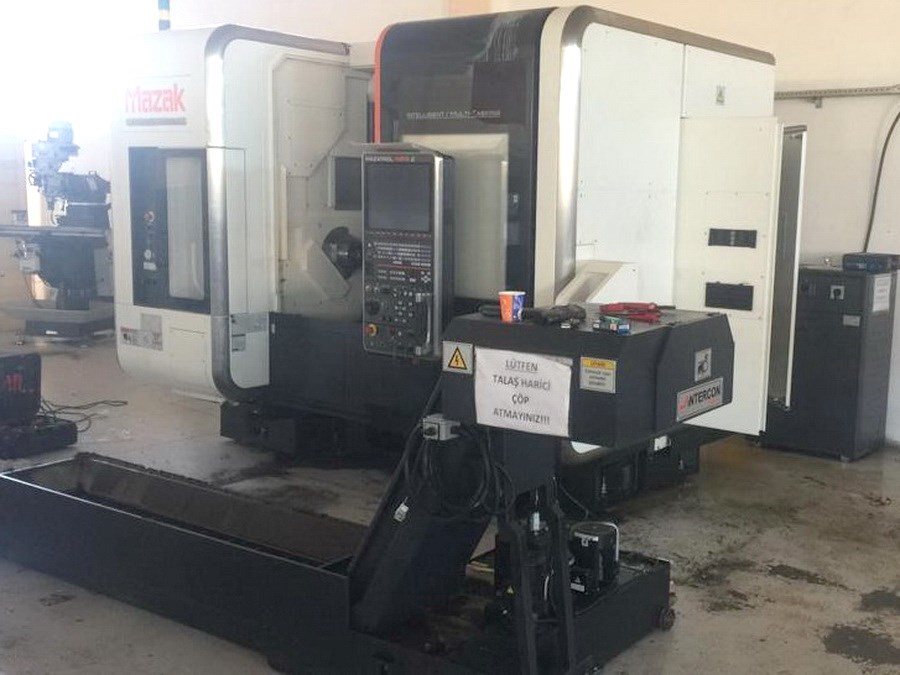

MAZAK - Integrex i-100 ST
CNC - Drehmaschinen
CNC - Dreh- und Fräszentren
| Verkäufer CNC-Shop |
|
| View More Listings | |
Beschreibung
| MAZAK - Integrex i-100 ST | |
| Angebotsdetails | |
| Lagernummer | 1039-8123 |
| Maschinenart | CNC Dreh- und Fräszentrum |
| Hersteller | MAZAK |
| Type | Integrex i-100 ST |
| Baujahr | 2014 |

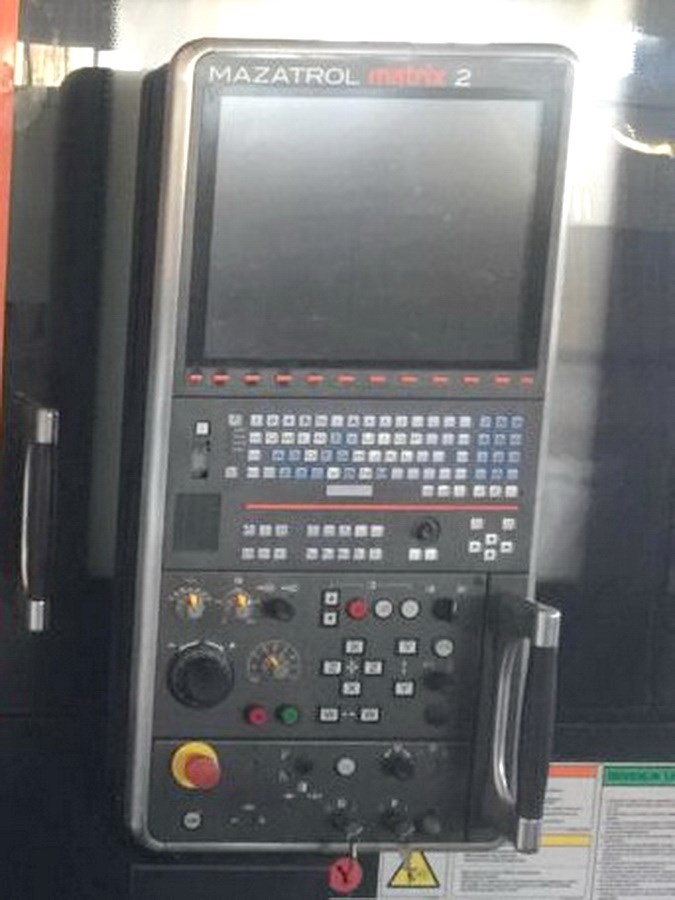

| Steuerung | Matrix 2 Mazatrol |
| Lagerort | Süd-Europa |
| Ursprungsland | Japan |
| Lieferzeit | nach Absprache |
| Frachtbasis | ab Standort |
| Zusatzinformationen | CNC - Dreh- und Fräszentrum MAZAK - Integrex i-100 ST - Haupt- und Gegenspindel - Frässpindel - Werkzeugrevolver unten Eingeklammerte Technische Details unter Vorbehalt. |
| Technische Details | |
| Drehdurchmesser | max. 400 mm |
| Drehlänge | max. 854 mm |
| Steuerung | Matrix 2 Mazatrol |
| Umlaufdurchmesser | max. 530 mm |
| Hauptspindel: | |
| Max. Drehzahl | 6.000 min/-1 |
| Antriebsleistung - Hauptspindel | 11 / 7,5 kW |
| Spindelnase | ( A2-5 ) |
| Spindellagerdurchmesser | ( 110 ) mm |
| Spindelbohrung | ( 61 ) mm |
| max. Stangendurchmesser | ( 51 ) mm |
| nutzbarer Stangendurchmesser | - mm |
| C-Achse | 0,0001 ° |
| Gegenspindel: | |
| Max. Drehzahl | 6.000 min/-1 |
| Antriebsleistung - Gegenspindel | 11 / 7,5 kW |
| Spindelnase | ( A2-5 ) |
| Spindellagerdurchmesser | ( 110 ) mm |
| Spindelbohrung | ( 61 ) mm |
| max. Stangendurchmesser | ( 51 ) mm |
| nutzbarer Stangendurchmesser | - mm |
| C-Achse | 0,001 ° |
| Verfahrweg Gegenspindel | W: 903 mm |

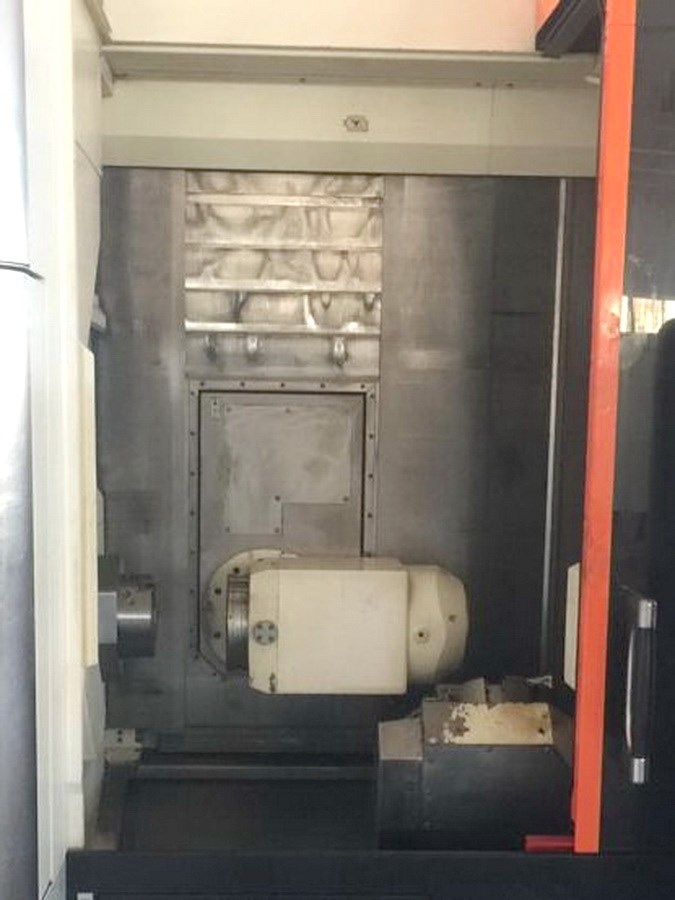

| Frässpindel: | |
| Max. Drehzahl | 12.000 min/-1 |
| Antriebsleistung - Frässpindel | 7,5 / 5,5 kW |
| Werkzeugaufnahme | ( HSK-A63 ) |
| Max. Drehmoment | 49 Nm |
| B-Achse | -30° / +210 ° |
| Auflösung | B: 0,0001 ° |
| Werkzeugrevolver: | |
| Anzahl der Werkzeugplätze | 9 pos. |
| Schaftdurchmesser | 20 mm |
| Schaftdurchmesser der Bohrer | 25 mm |
| Wechselzeit | 0,14 sec |
| Verfahrwege: | |
| x-Achse | 450 mm |
| y-Achse | 210 mm |
| z-Achse | 904 mm |
| x-Achse | 2: 220 mm |
| z-Achse | 2: 903 mm |
| b-Achse | -30° / +210 ° |
| Werkzeugmagazin: | |
| Anzahl der Werkzeugplätze | ( 36 ) pos. |
| Werkzeugaufnahme | ( HSK-A63 ) |
| max. Werkzeugdurchmesser | 90 mm |
| max. Werkzeugdurch. bei freier Nachbarbox. | 130 mm |
| max. Werkzeuglänge | 250 mm |
| max. Werkzeuggewicht | 5,0 kg |
| Vorschübe: | |
| Eilgang ( X / Y / Z ) | 40 m/min |
| Eilgang | W: 30 m/min |
| Gesamtleistungsbedarf | 40 kVA |
| Maschinengewicht ca. | 10,5 t |
| Raumbedarf ca. | 5,0 x 4,0 x 2,6 m |
| Zubehör | |
| Dokumentation | |
| Späneförderer | |
| Kühlmitteleinrichtung | |
| Gegenspindel | |
| Frässpindel | |
| Werkzeugrevolver | |
| Werkzeugmagazin | |
| Signallampe | |
| Irrtum in den technischen Daten vorbehalten. | |
