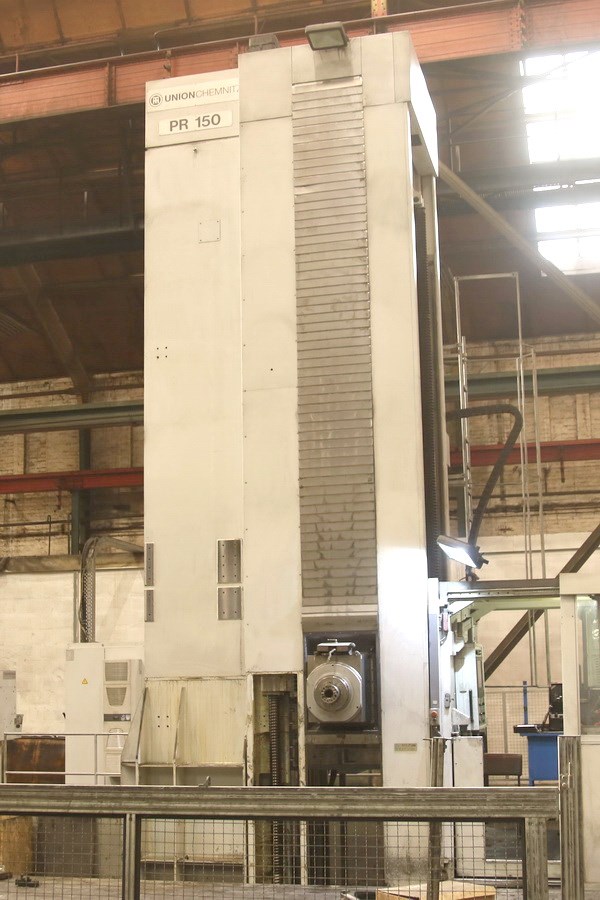

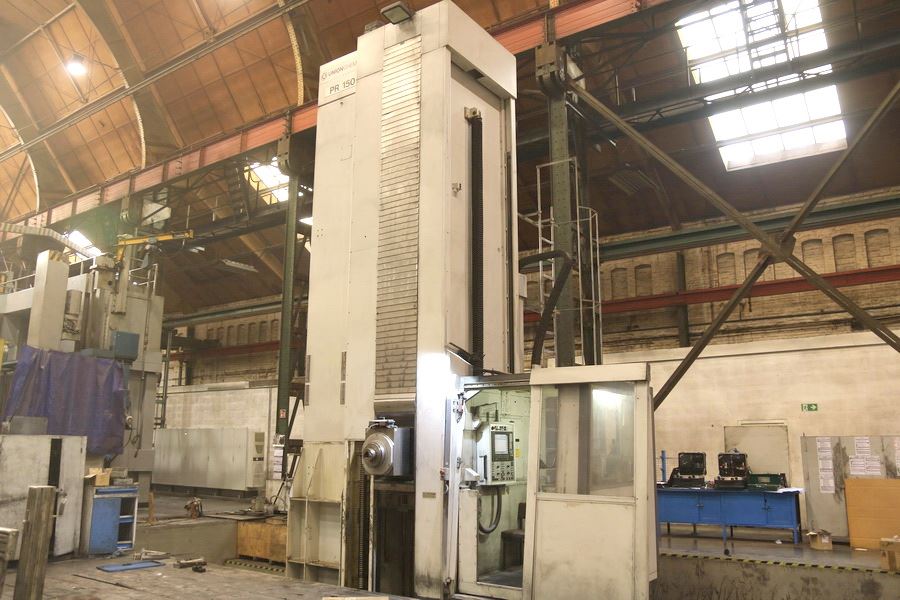

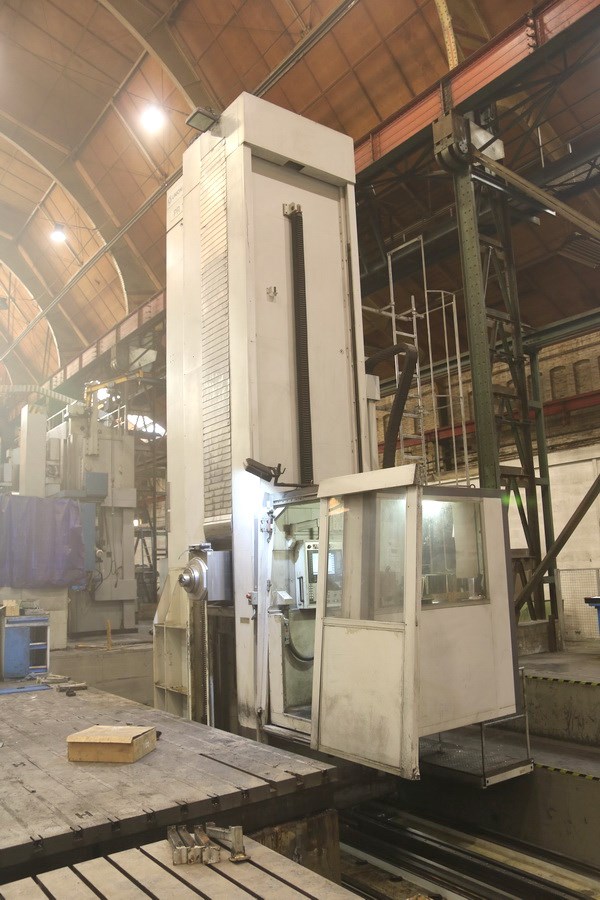

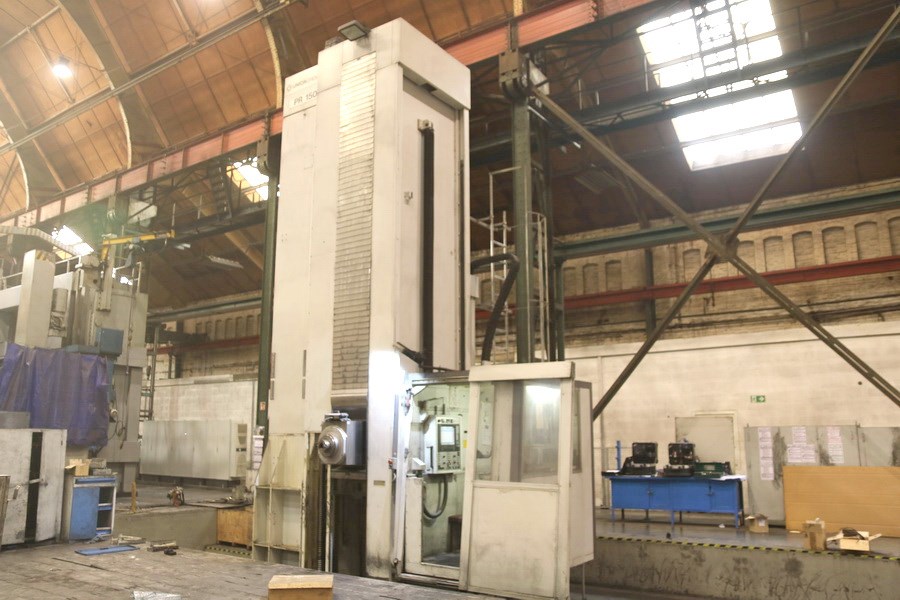

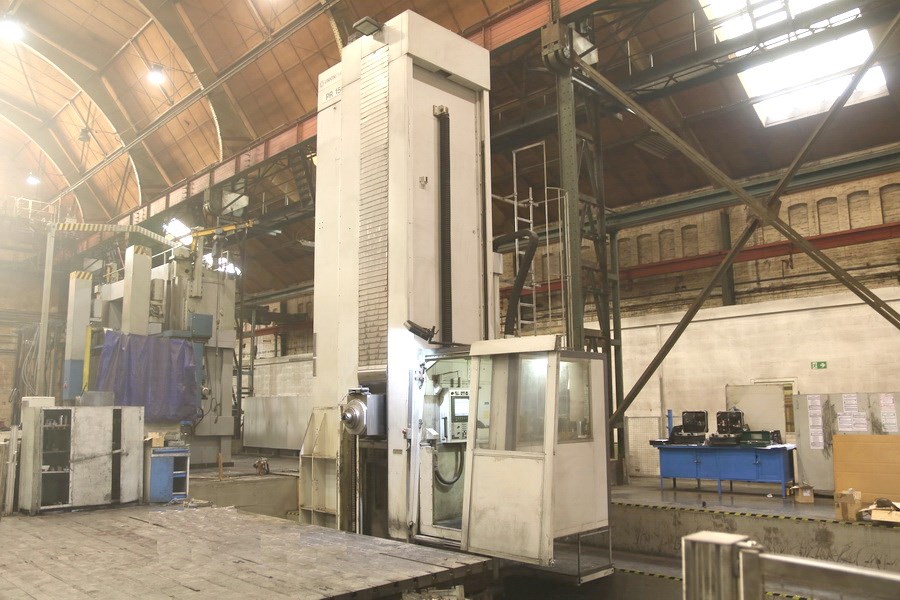

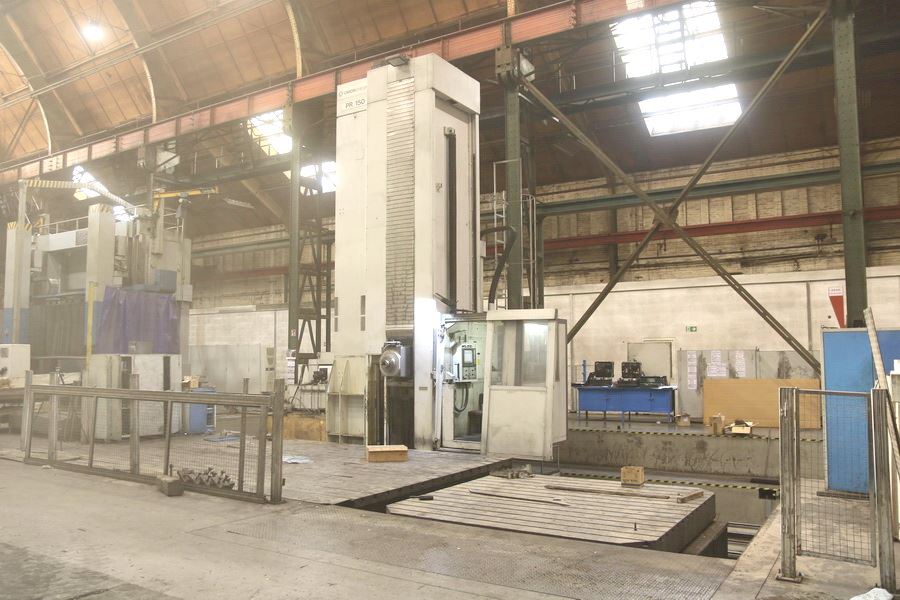

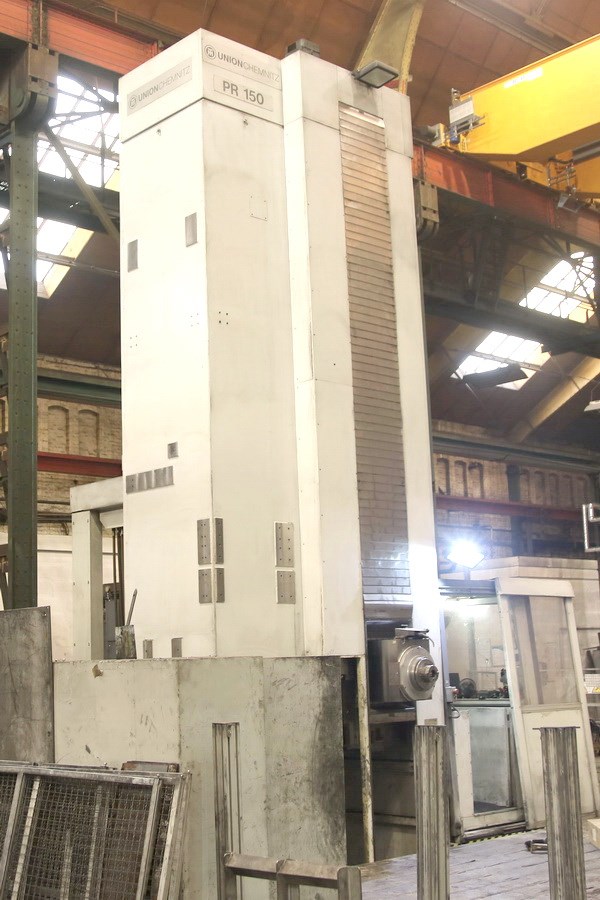

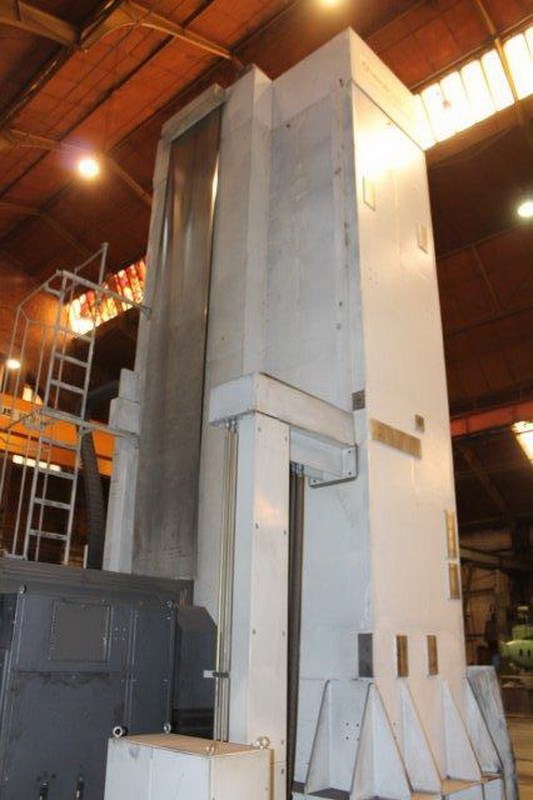

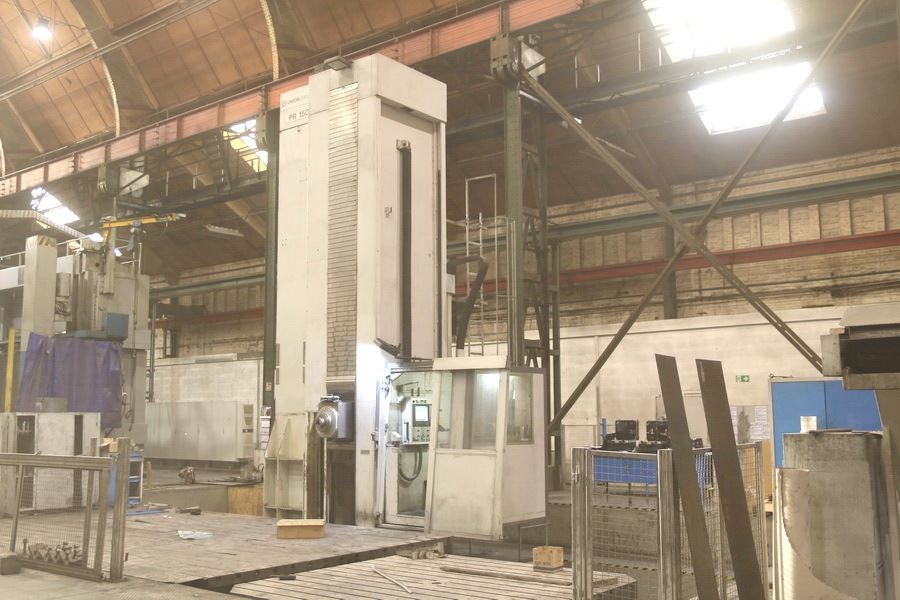

UNION CHEMNITZ - PR 150
Bohrwerke
Union P Serie
| Verkäufer CNC-Shop |
|
| View More Listings | |
Beschreibung

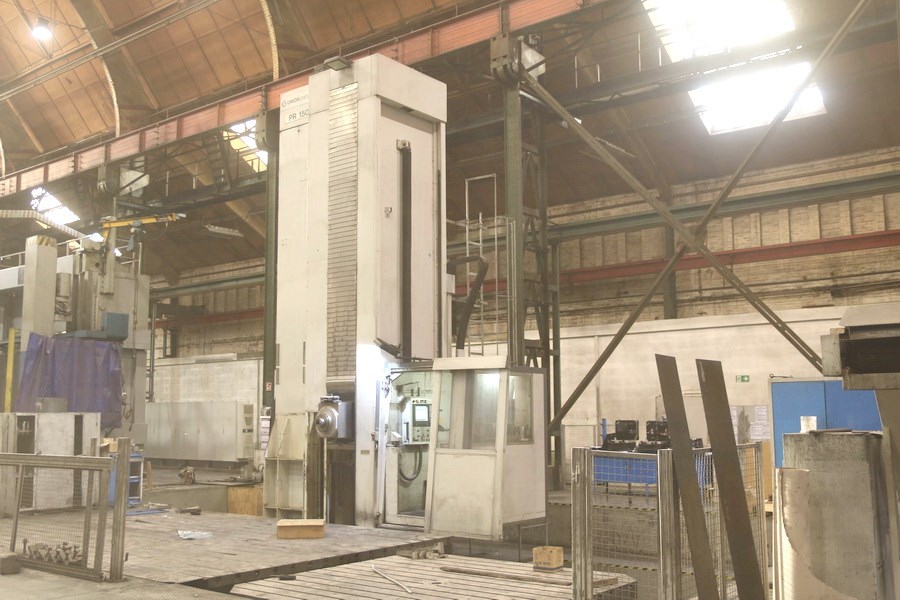

| UNION CHEMNITZ - PR 150 | |
| Angebotsdetails | |
| Lagernummer | 1039-8101 |
| Maschinenart | Tischbohrwerk |
| Hersteller | UNION CHEMNITZ |
| Type | PR 150 |
| Baujahr | 2014 |

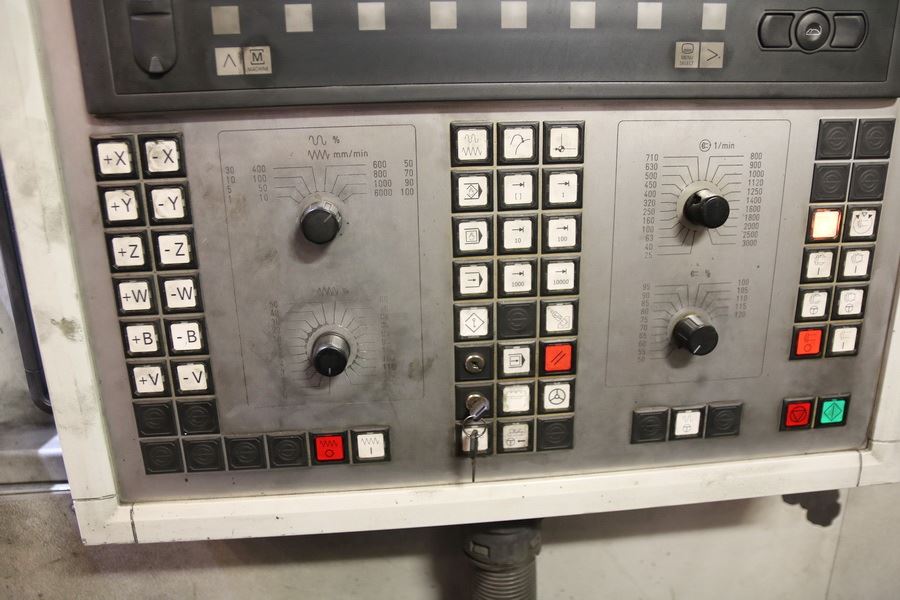

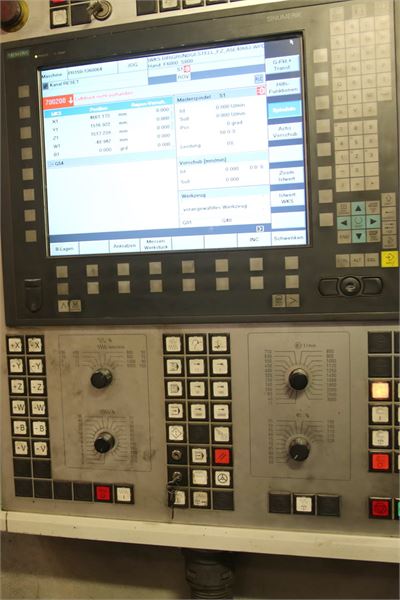

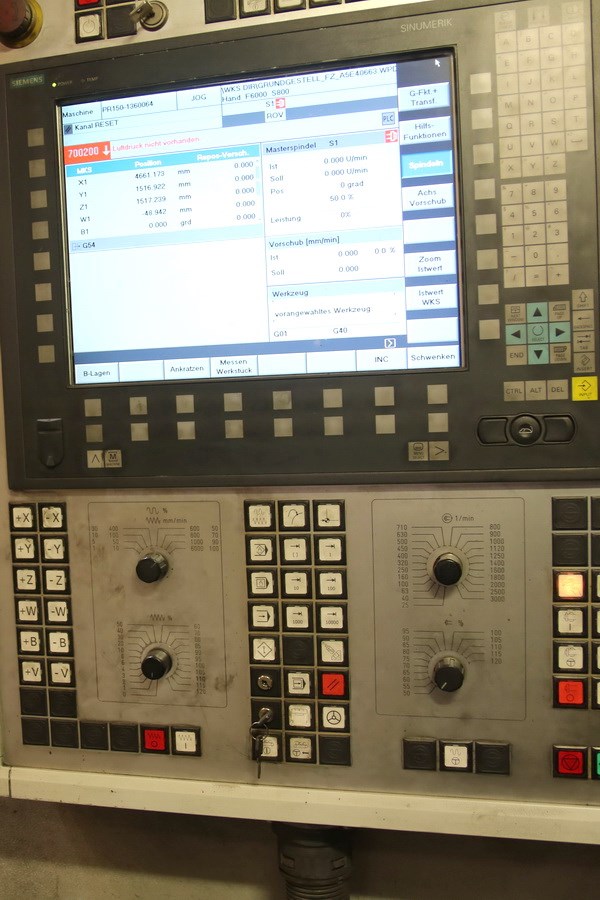

| Steuerung | 840 D sl Siemens |
| Lagerort | Sachsen-Anhalt |
| Ursprungsland | Deutschland |
| Lieferzeit | nach Absprache |
| Frachtbasis | ab Standort |

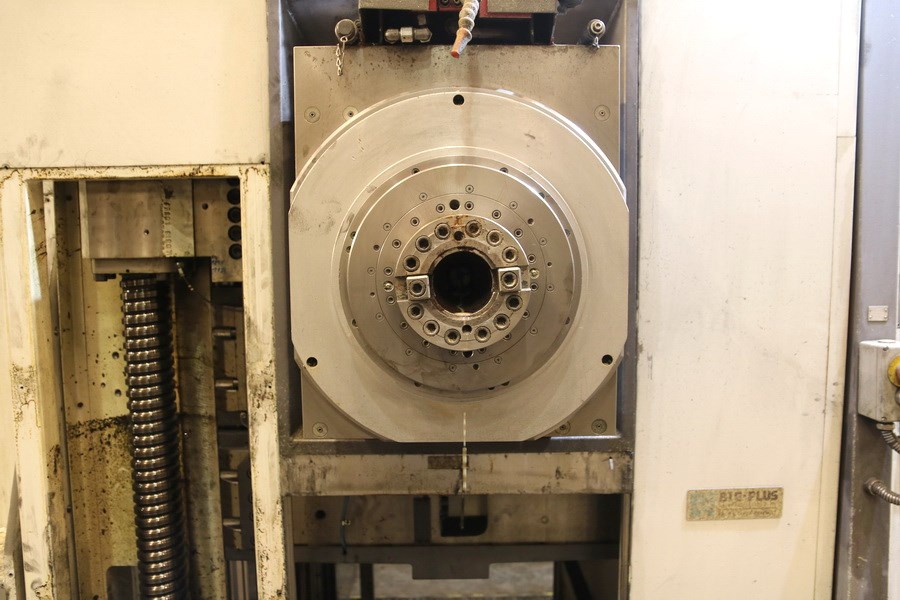

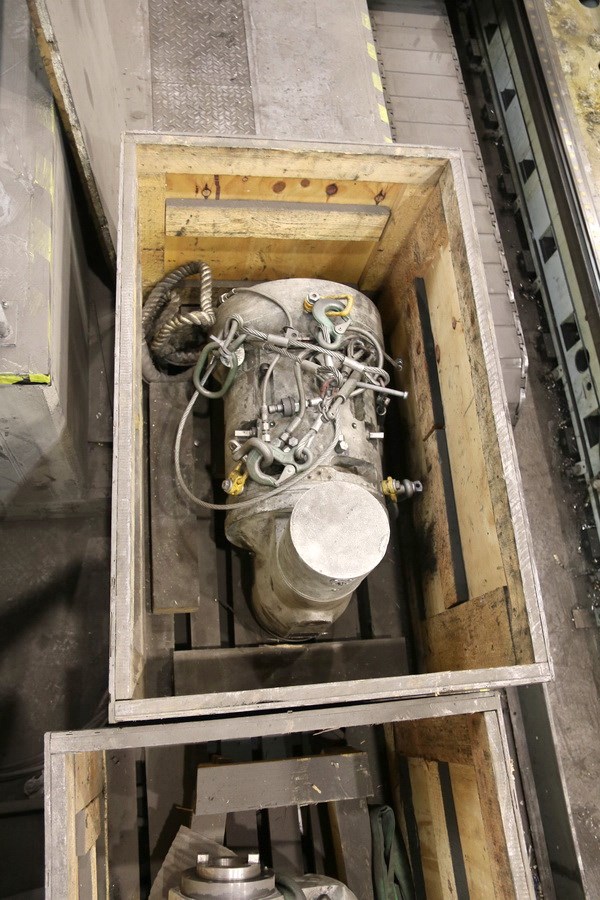

| Zusatzinformationen | CNC - Bohrwerk UNION CHEMNITZ - PR 150 - RAM-Spindel - Schwerzerspanung Fräsköpfe: - V4: 2x 360° / 18kW / 3.000 min/1 / 1.405Nm / man./man. - KF4/90: 360° / 30kW / 3.000 min/1 / 1.000Nm / auto./man. - KF2/90: 360° / 15kW / 1.500 min/1 / 1.500Nm / man./man. |
| Technische Details | |
| Spindeldurchmesser | 150 mm |

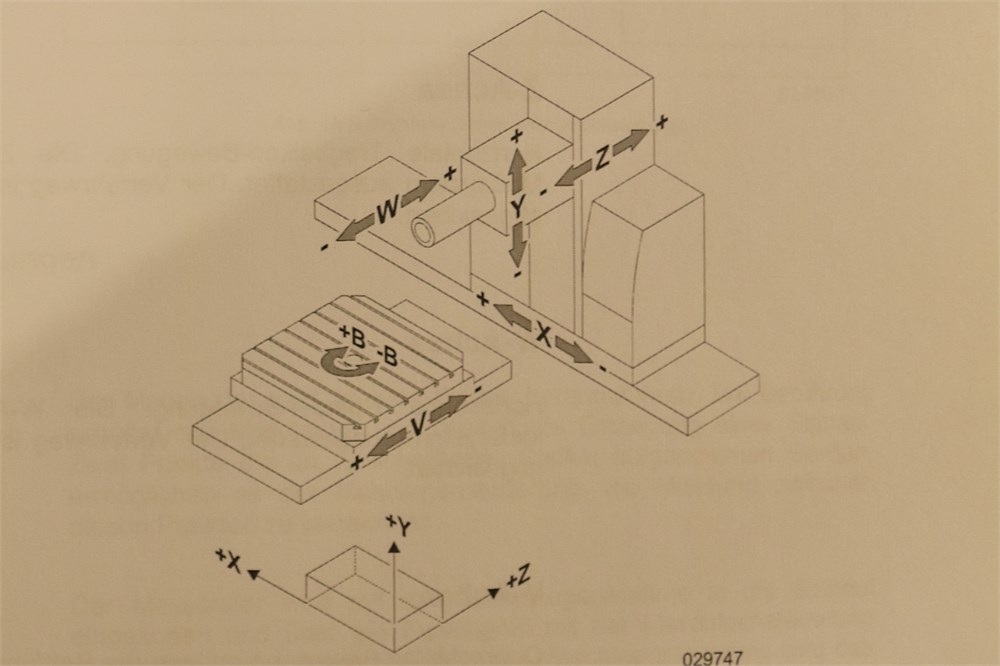

| x-Weg | 10.000 mm |
| y-Weg | 6.000 mm |
| z-Weg | 1.500 mm |
| w-Achse | 700 mm |
| V-Achse | 2.000 mm |

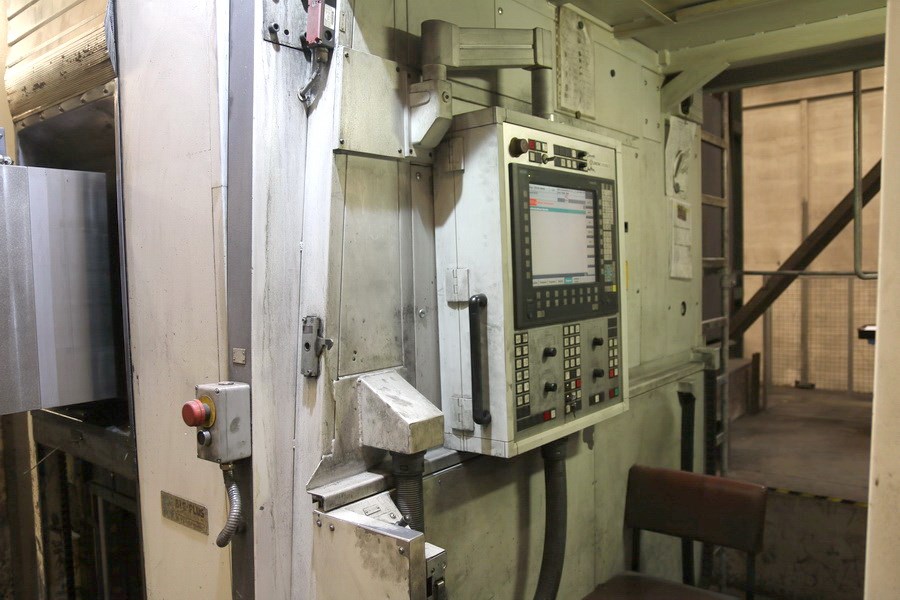

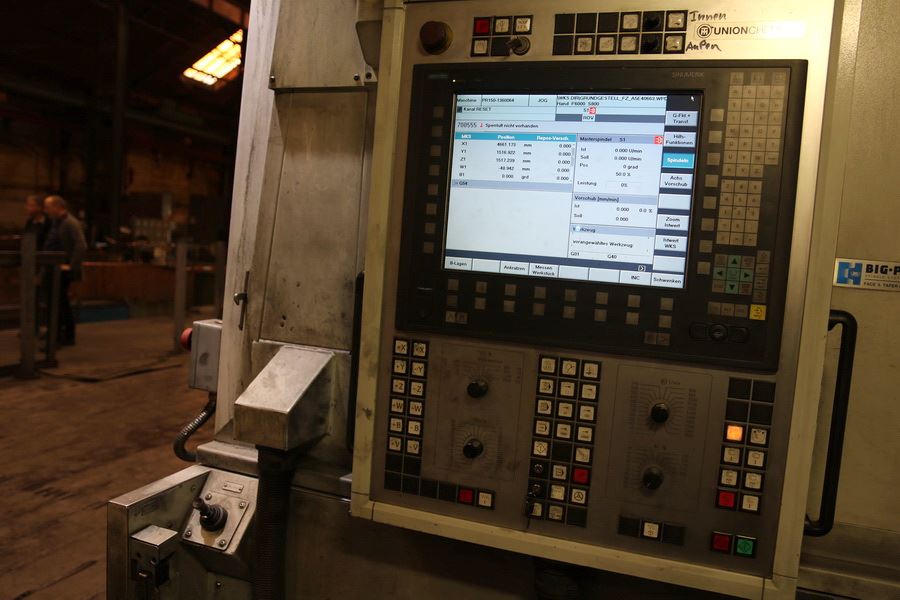

| Steuerung | 840 D sl Siemens |

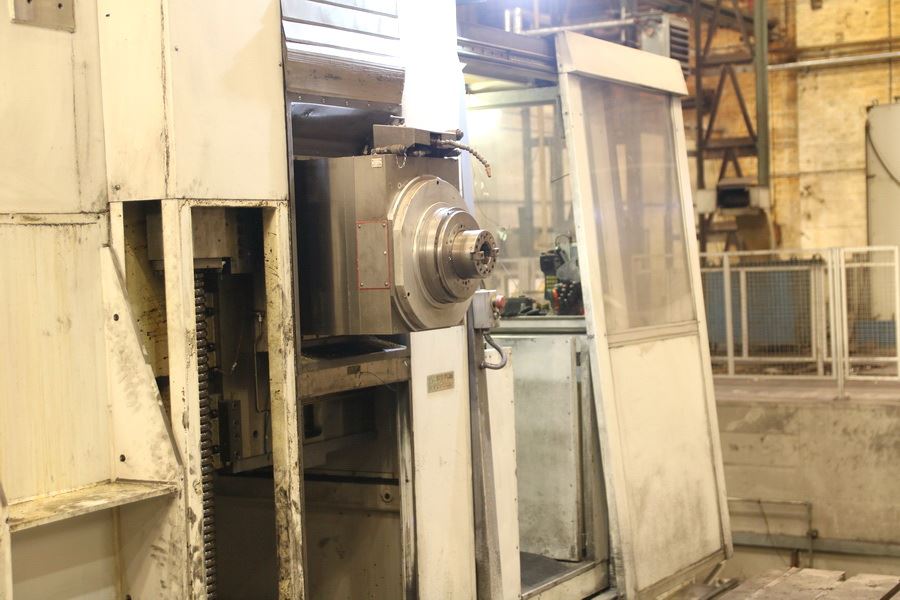

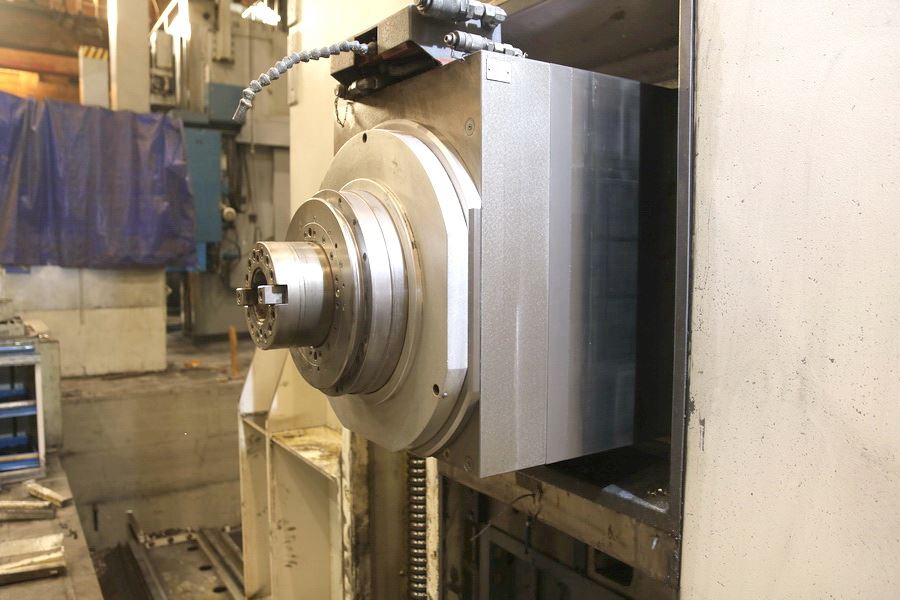

| Hauptspindel: | |
| Drehzahlbereich - Hauptspindel | 5 - 3.000 min/-1 |
| Getriebestufen | 2 |
| Getriebestufe 1 | 5 - 600 min/-1 |
| Getriebestufe 2 | 601 - 3.000 min/-1 |
| Antriebsleistung - Hauptspindel | 61 / 67 kW |
| Max. Drehmoment | 2.900 Nm |
| Werkzeugaufnahme | SK 50 Big+ |
| Spindelhub | W: 700 mm |
| Vorschübe: | |
| Eilgang | 15 m/min |
| Vorschubgeschwindigkeit | 1 - 6.000 mm/min |
| Vorschubkraft | max. 25 kN |

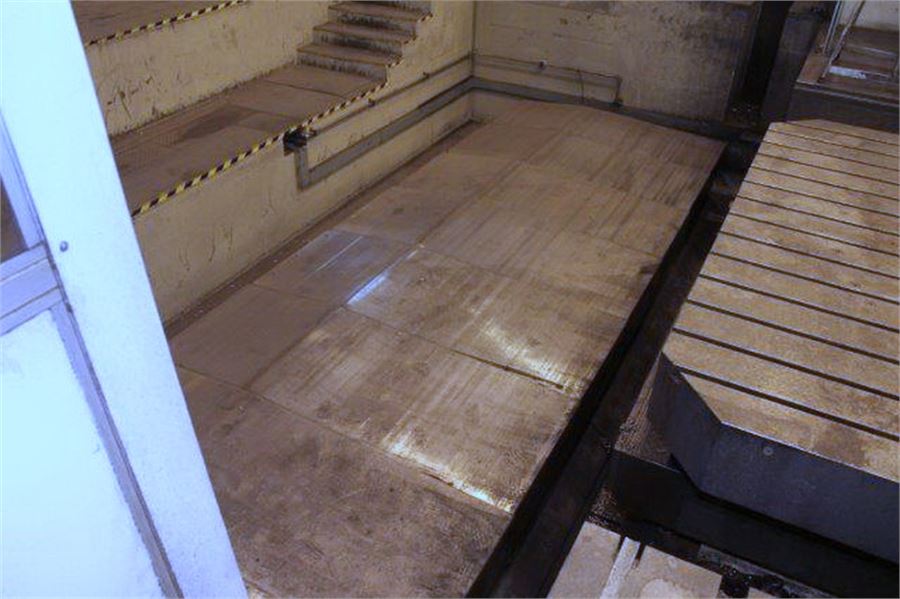

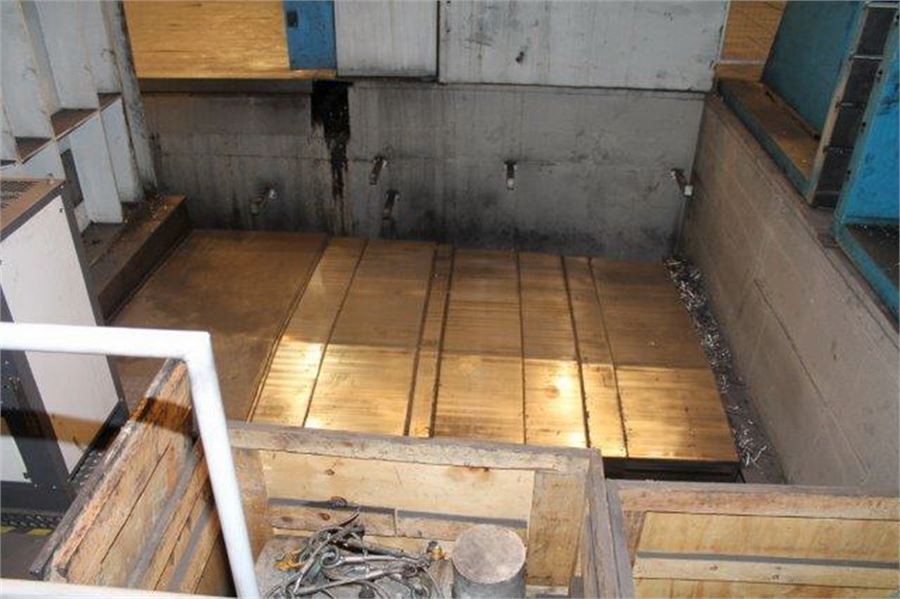

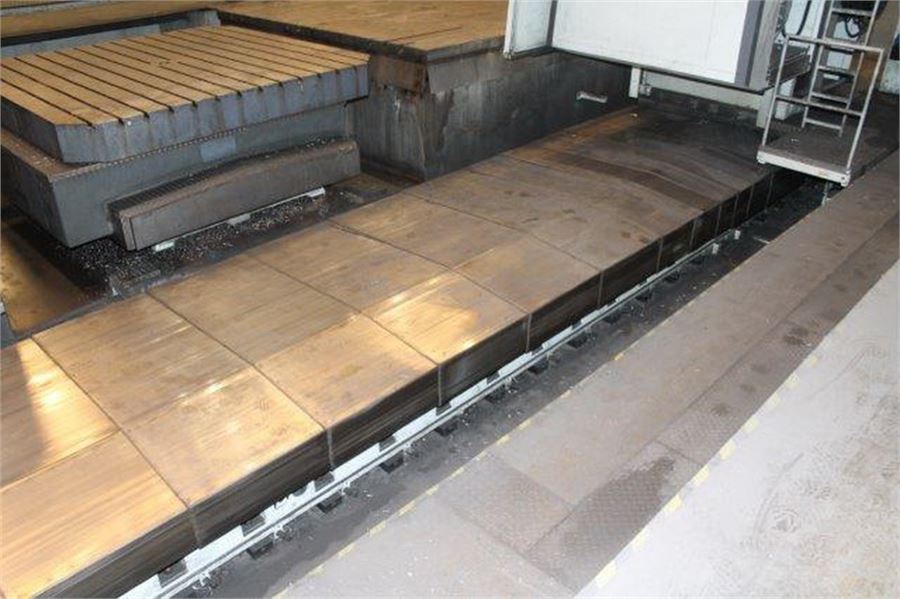

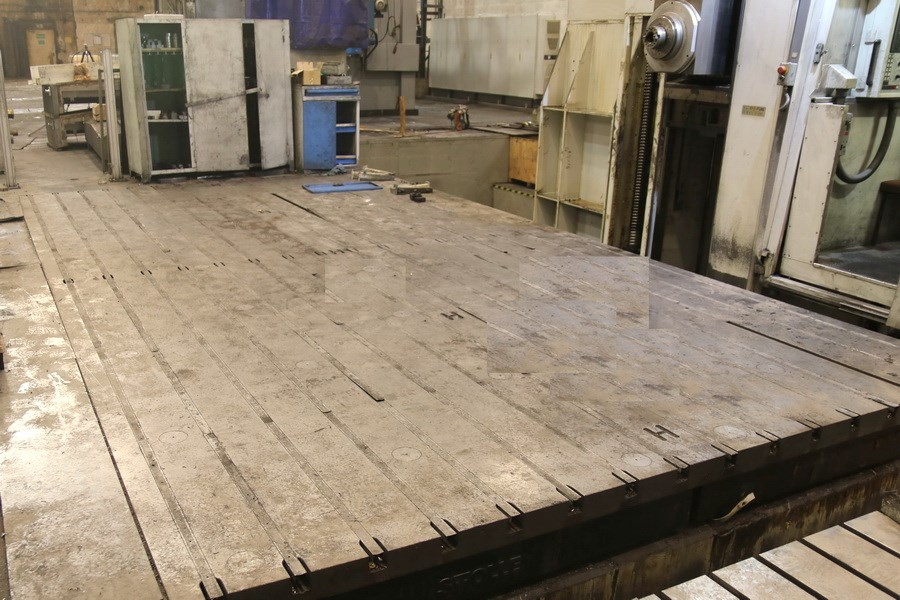

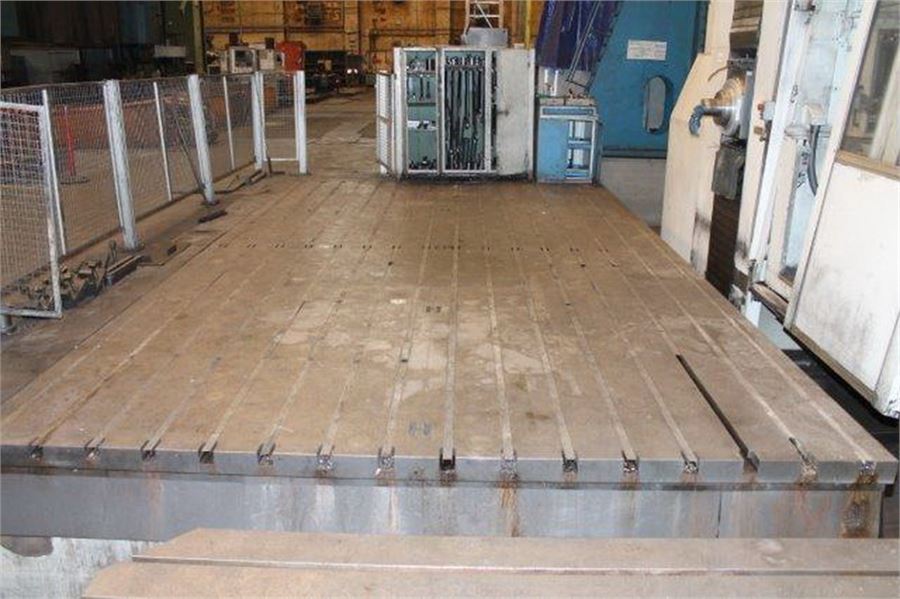

| Arbeitstisch: | |
| Aufspannfläche | 7.000 x 4.000 x 300 mm |
| max. Tischbelastung | 15.000 kg/m² |
| T-Nuten | 16x 36H12 x 250mm DIN 650 |

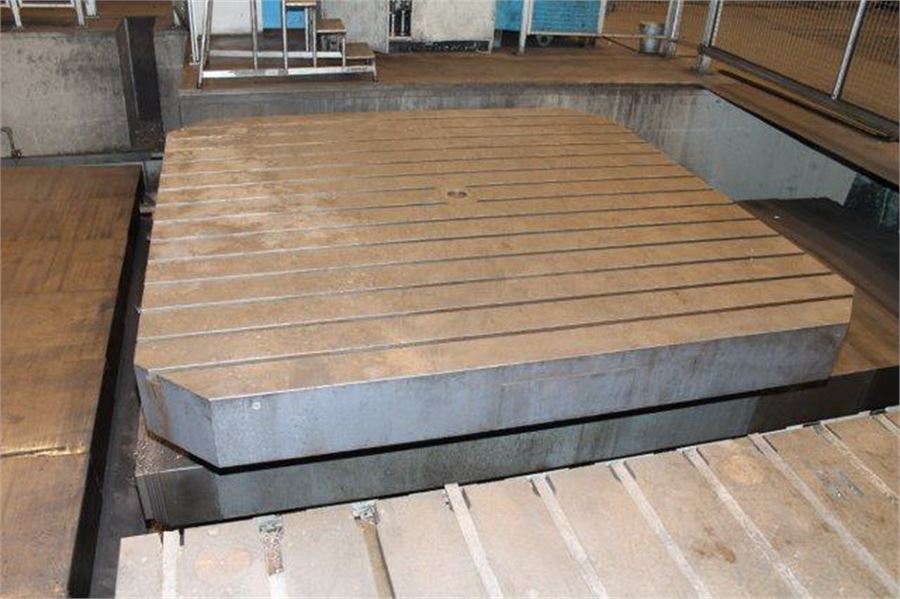

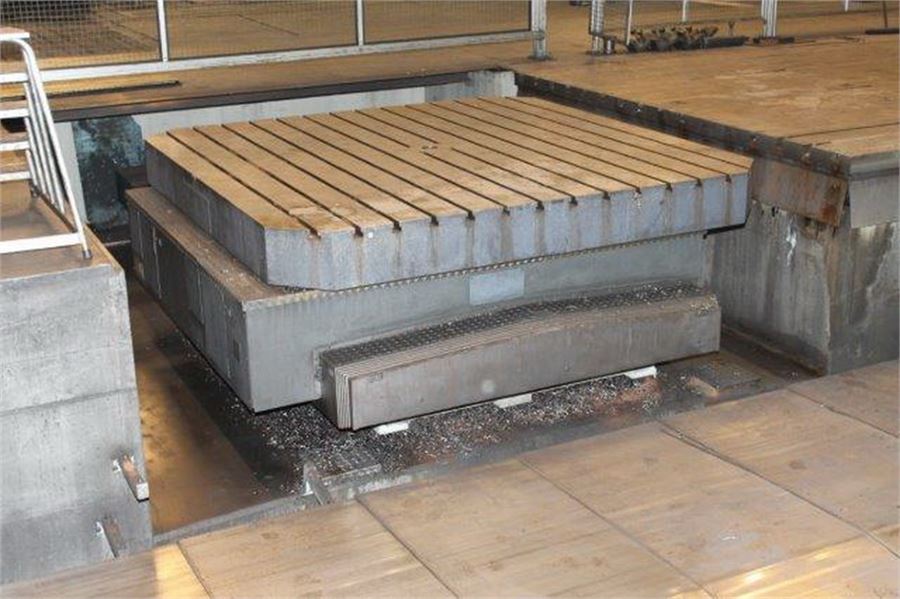

| Drehtisch: | |
| Aufspannfläche | 3.000 x 2.970 mm |
| Typ | DV 45 mm |
| max. Tischbelastung | 45.000 kg |
| T-Nuten | 14x 28H9 x 200 DIN 650 |
| drehbar | B: 360 ° |
| Gesamtleistungsbedarf | 120 kVA |
| Maschinengewicht ca. | - t |
| Raumbedarf ca. | 22 x 16 x 10 m |
| Zubehör | |
| Dokumentation | |

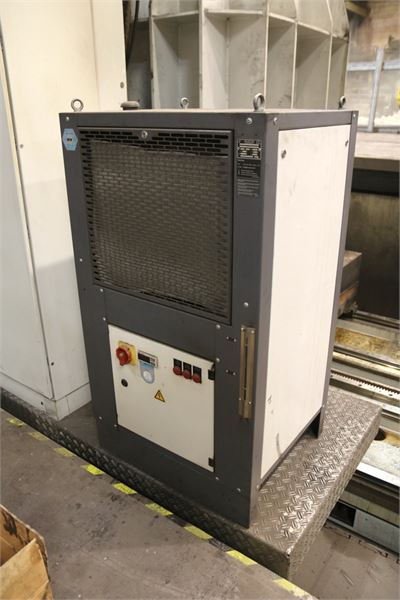

| Kühlmitteleinrichtung | |
| Hochdruckkühlung | 20 bar |
| innere Kühlmittelzufuhr | |

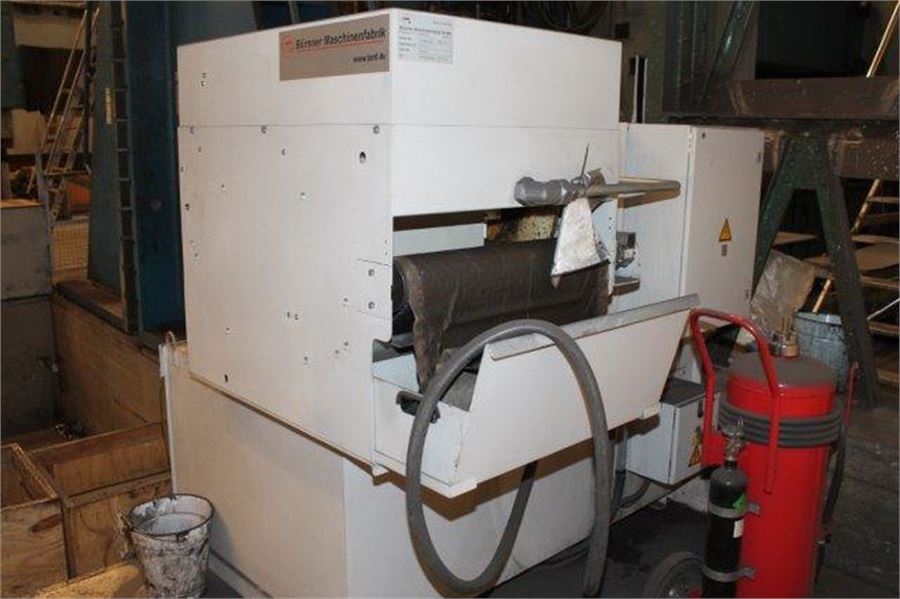

| Papierbandfilter | |

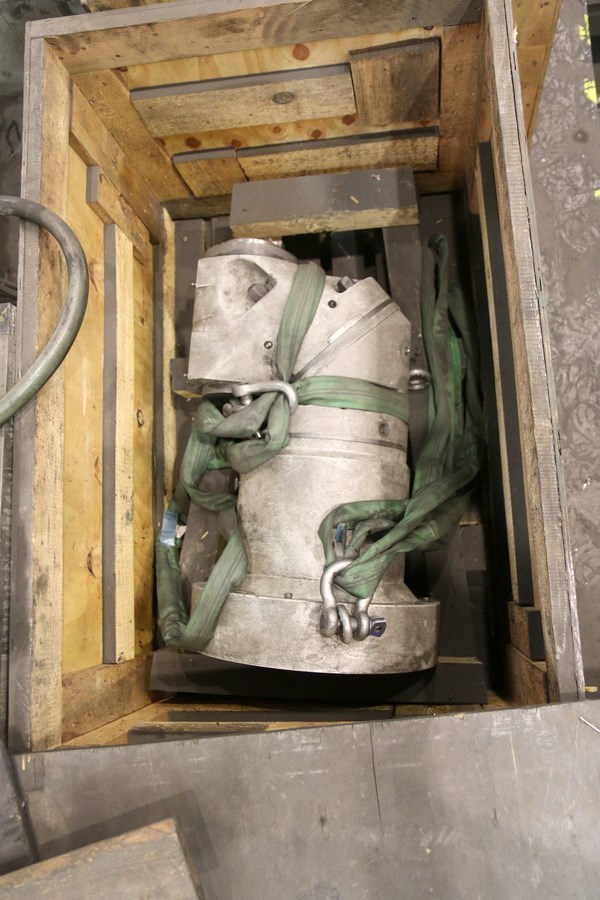

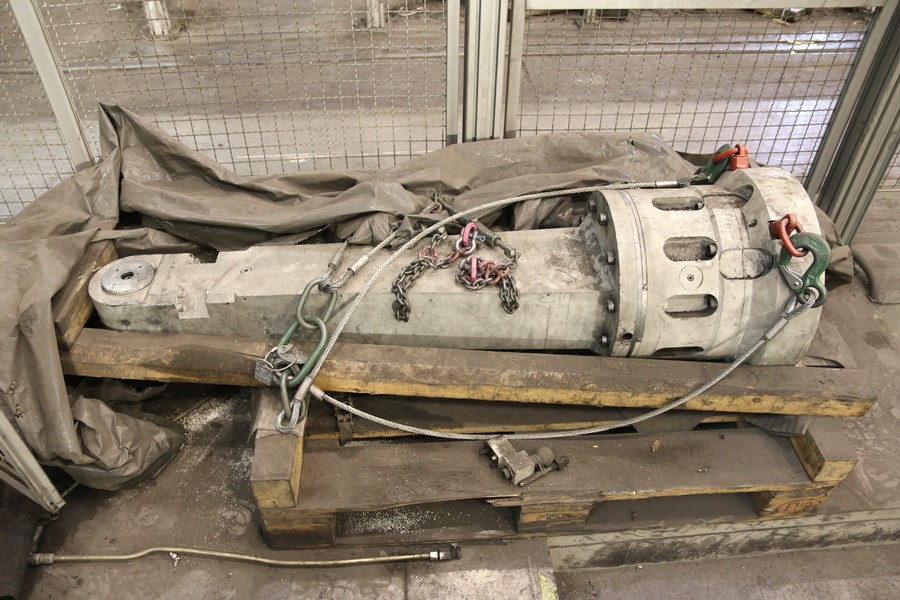

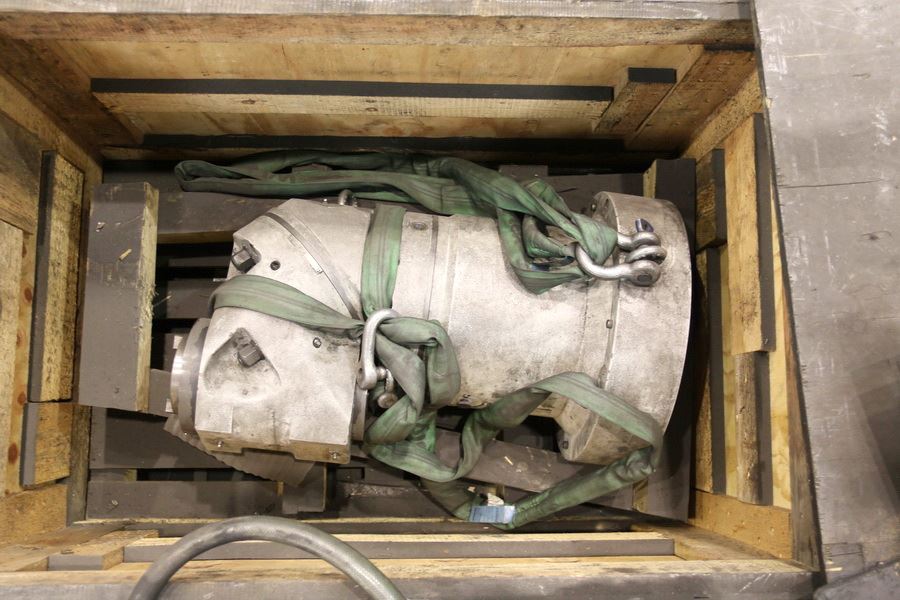

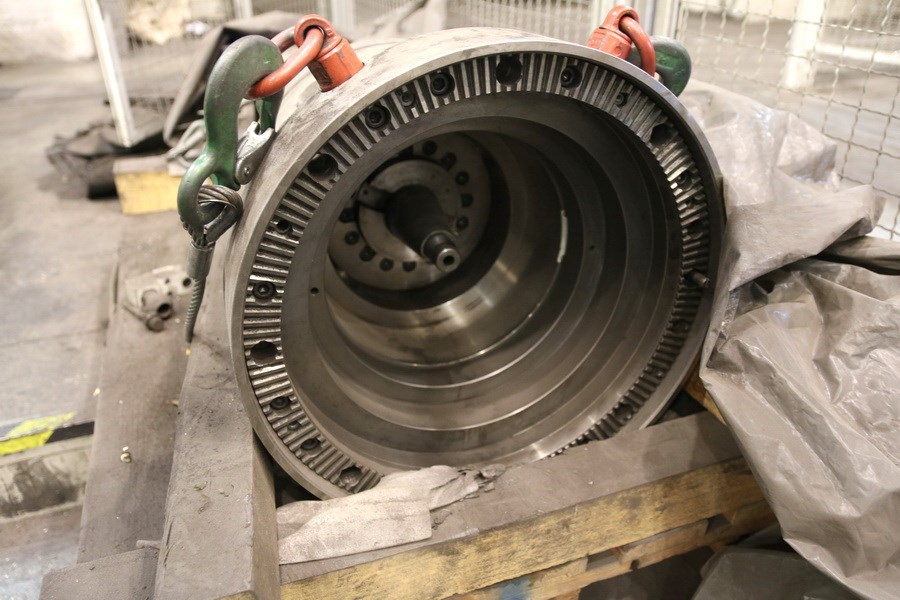

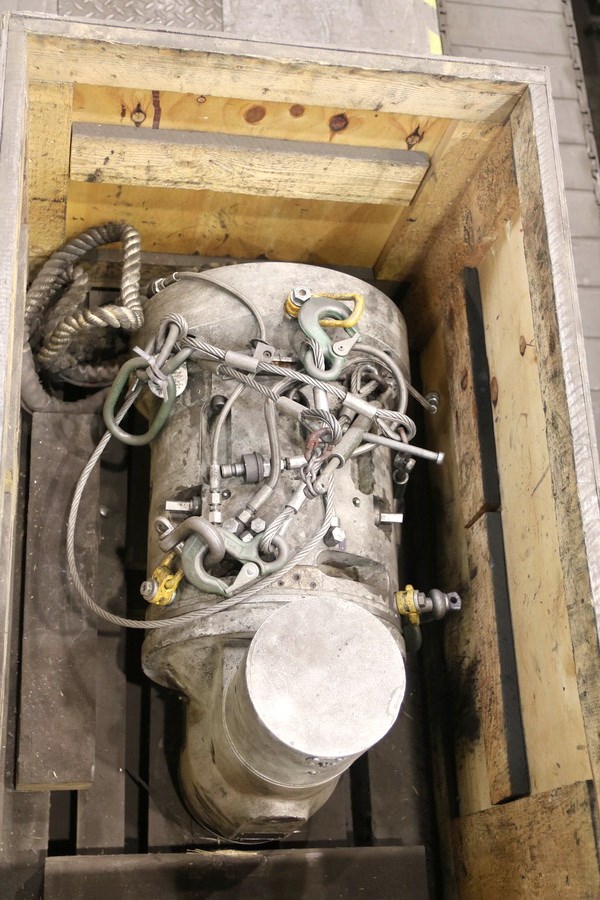

| Fräskopf | Univ. V4 man. |
| Fräskopf | Vert. KF4/90 man. |
| Fräskopf | Vert. KF2/90 man. |

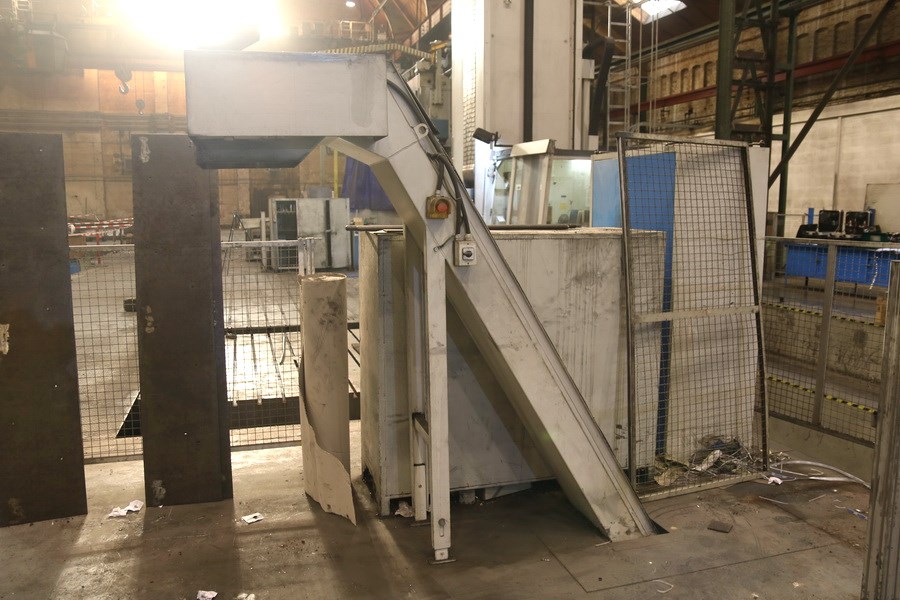

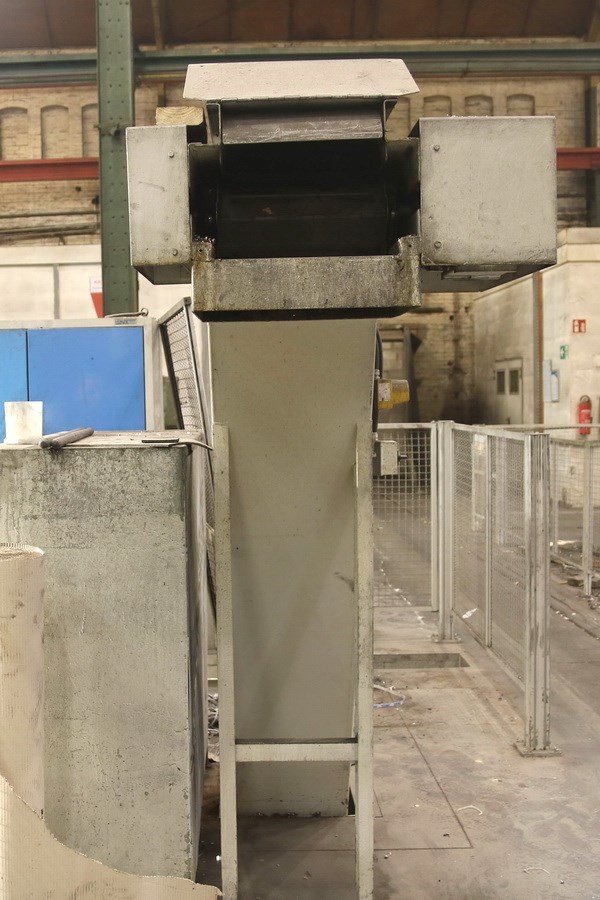

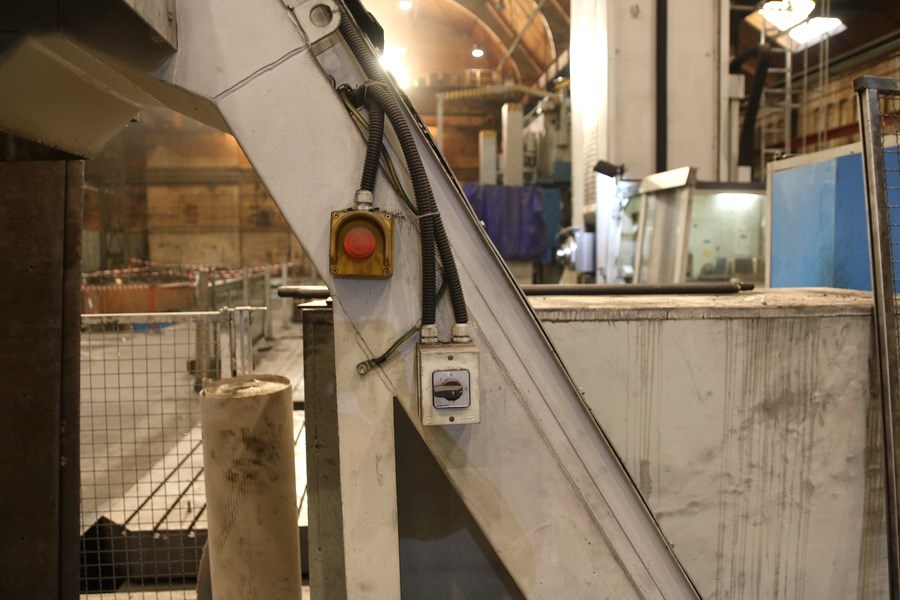

| Späneförderer | |
| Irrtum in den technischen Daten vorbehalten. | |
