UNION CHEMNITZ - PCR 160
Bohrwerke
Bilder
Dateien
Bilder
Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image
Video
Beschreibung

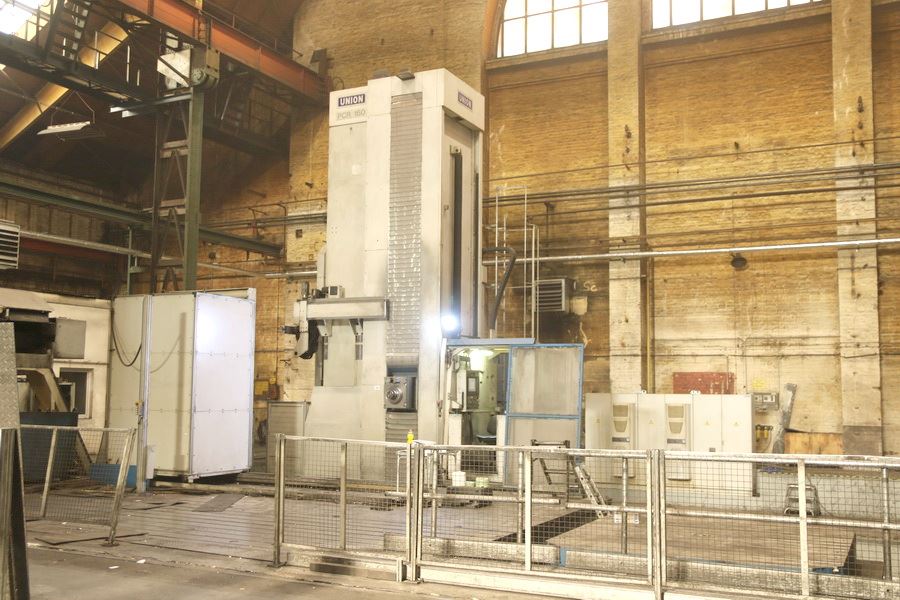

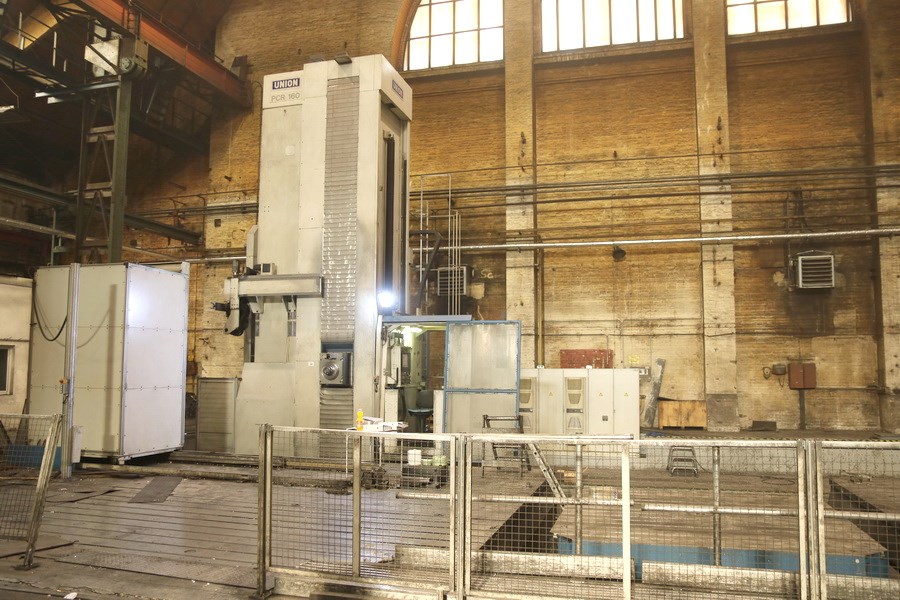

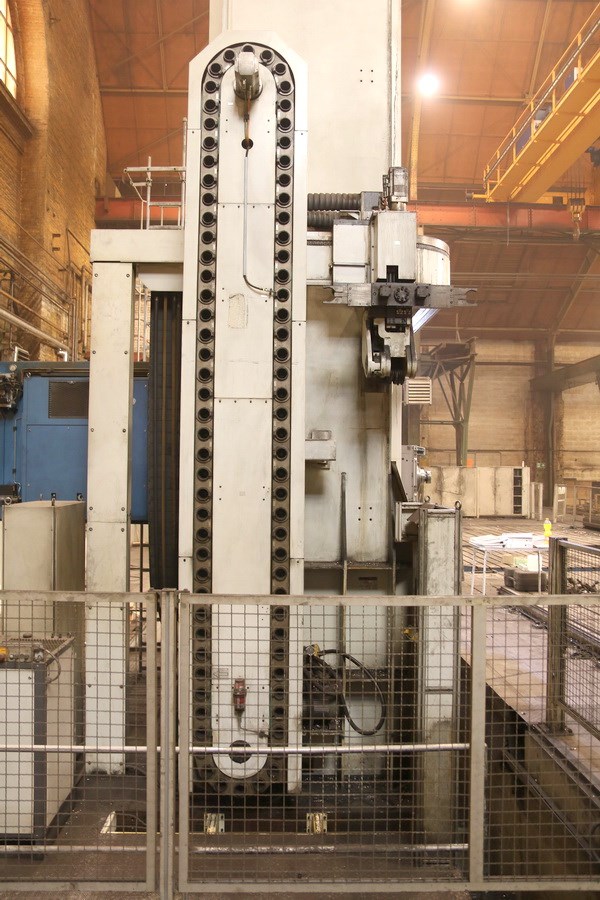

UNION CHEMNITZ - PCR 160

Angebotsdetails
Lagernummer 1039-8100
Maschinenart Tischbohrwerk
Hersteller UNION CHEMNITZ
Type PCR 160
Baujahr 2010

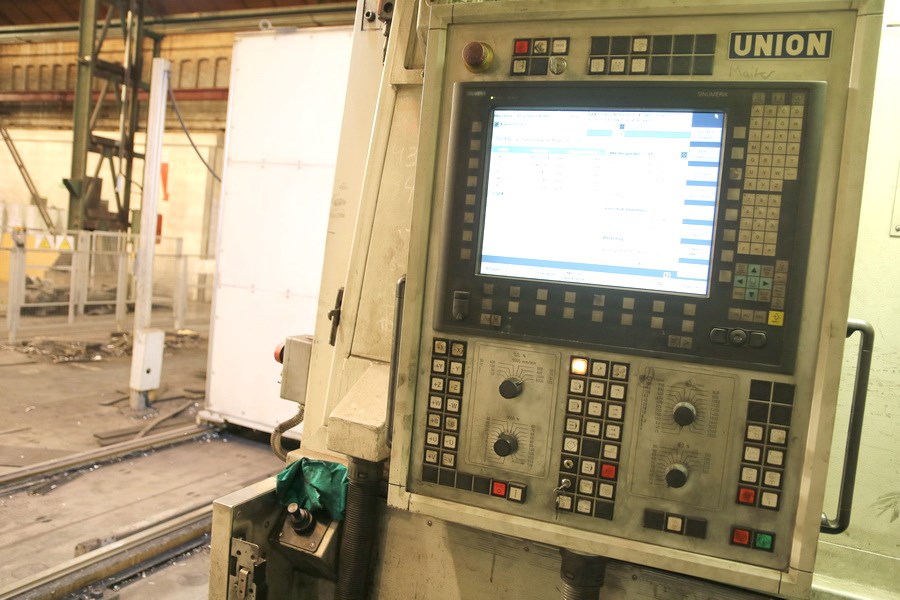

Steuerung 840 D sl Siemens
Lagerort Sachsen-Anhalt
Ursprungsland Deutschland
Lieferzeit nach Absprache
Frachtbasis ab Standort
Zusatzinformationen CNC - Bohrwerk
UNION CHEMNITZ - PCR 160

- Inbetriebnahme 2011
- neue Spindel in 2016

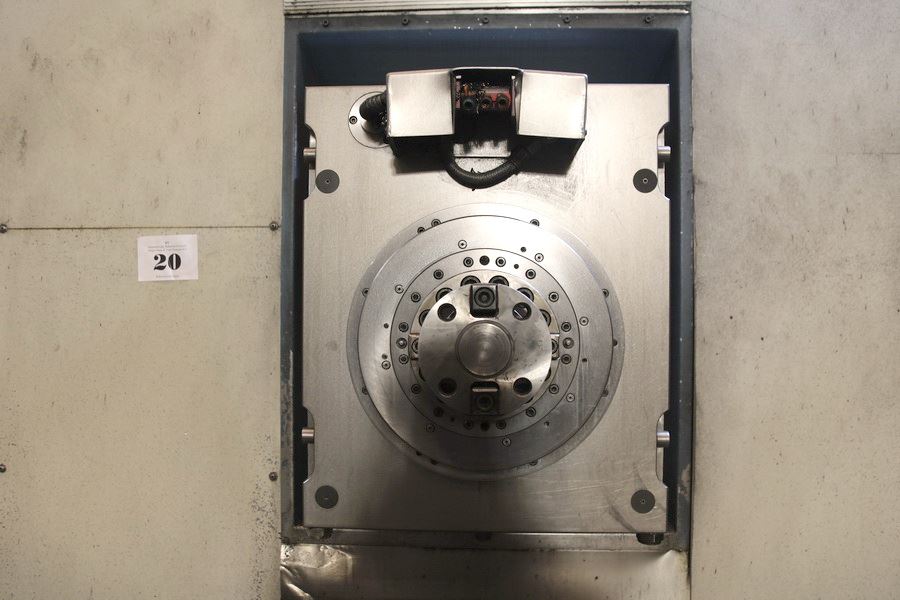

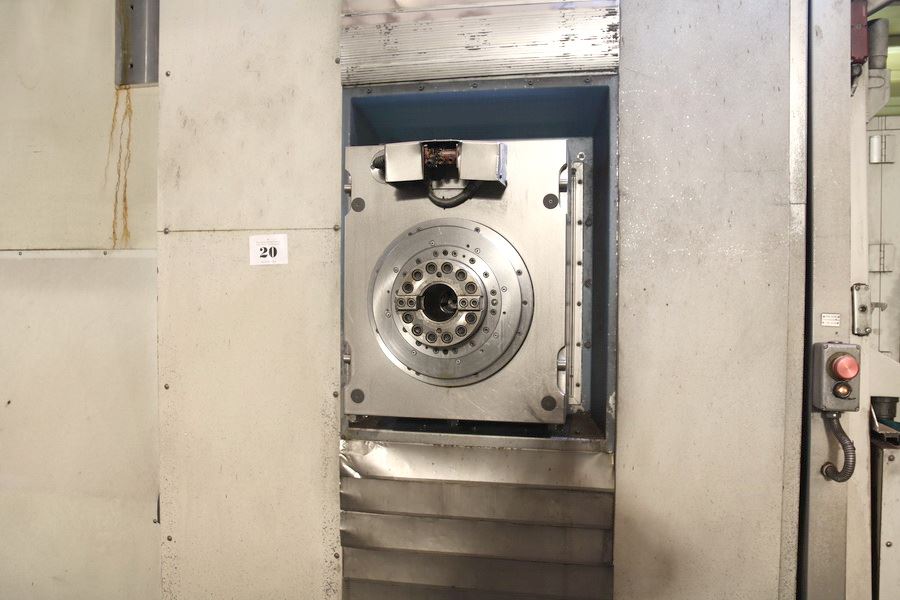

- RAM-Spindel
- Schwerzerspanung

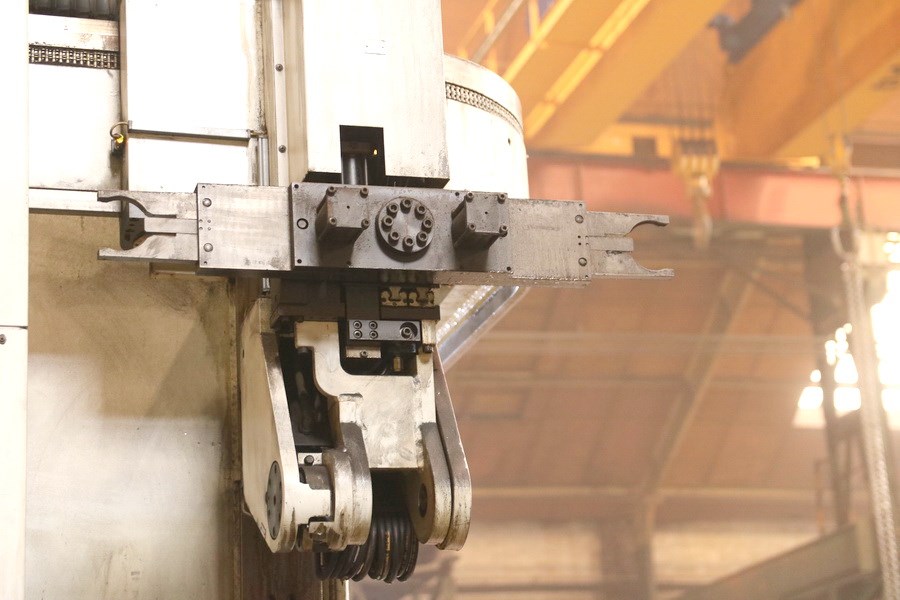

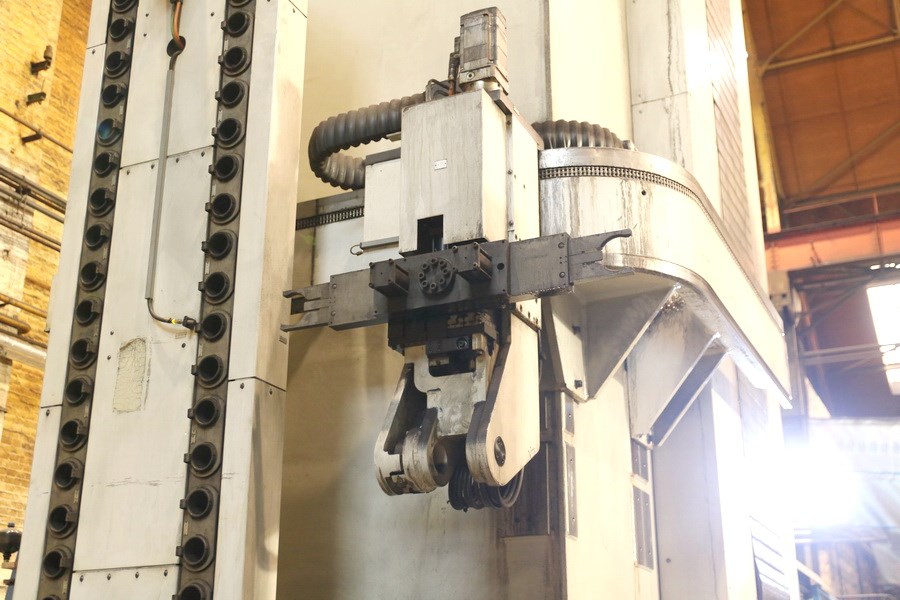

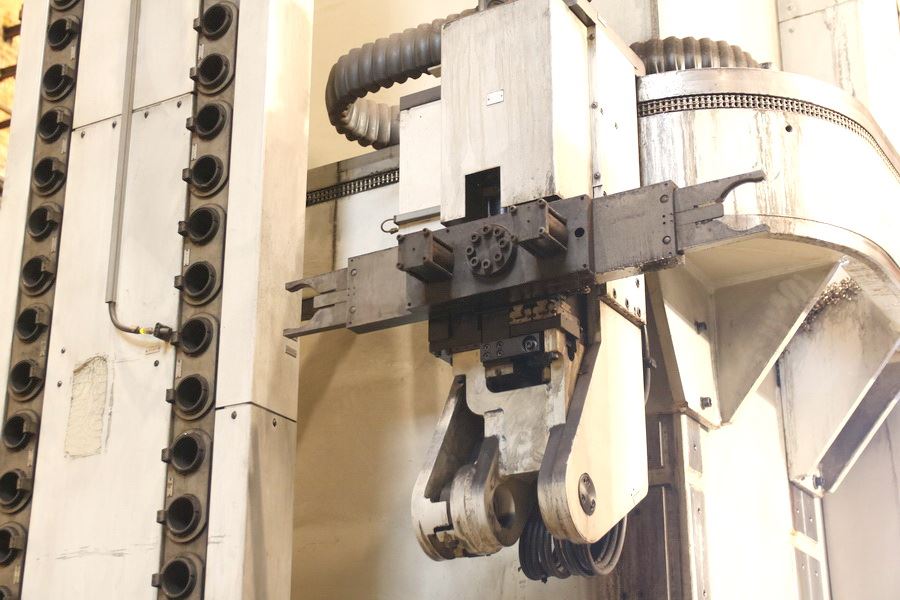

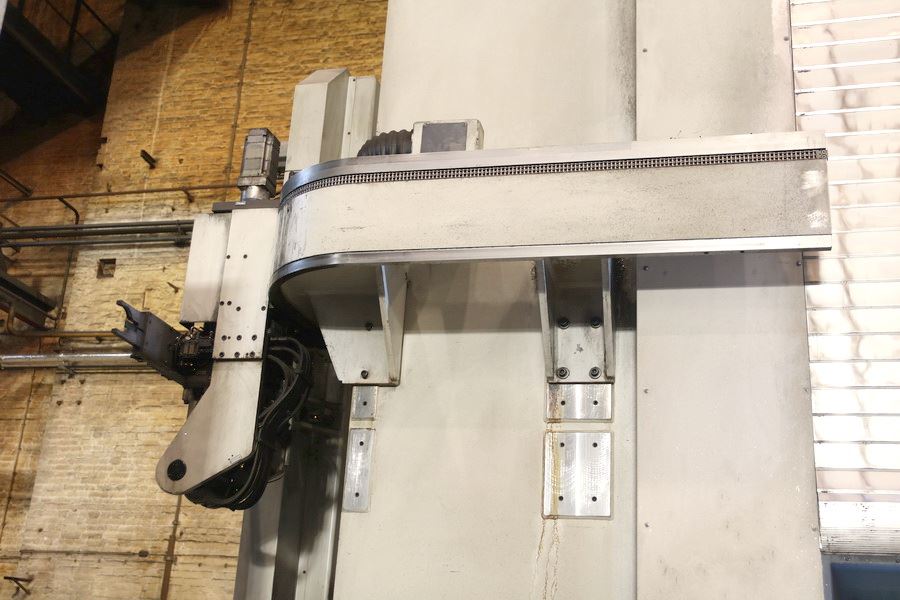

- automatischer Kopfwechsler

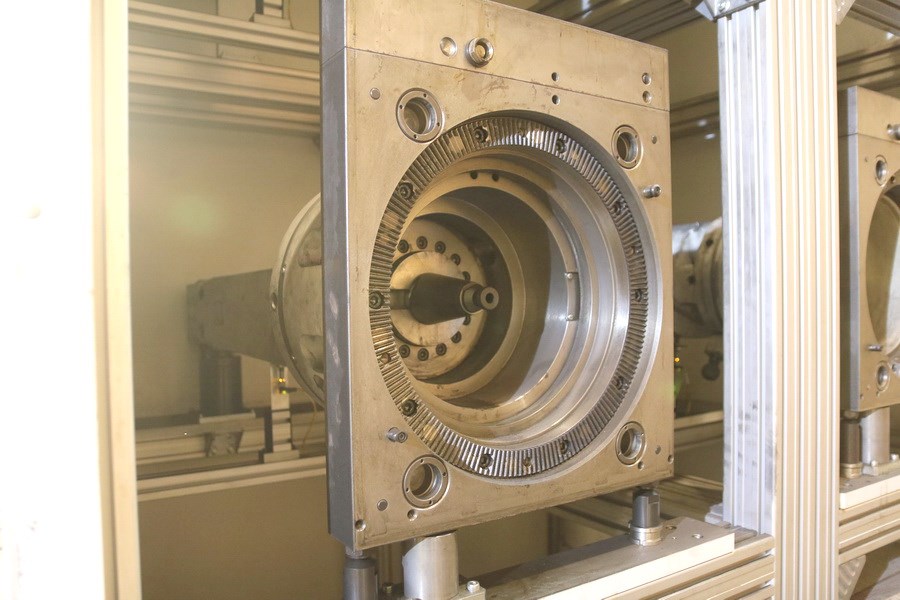

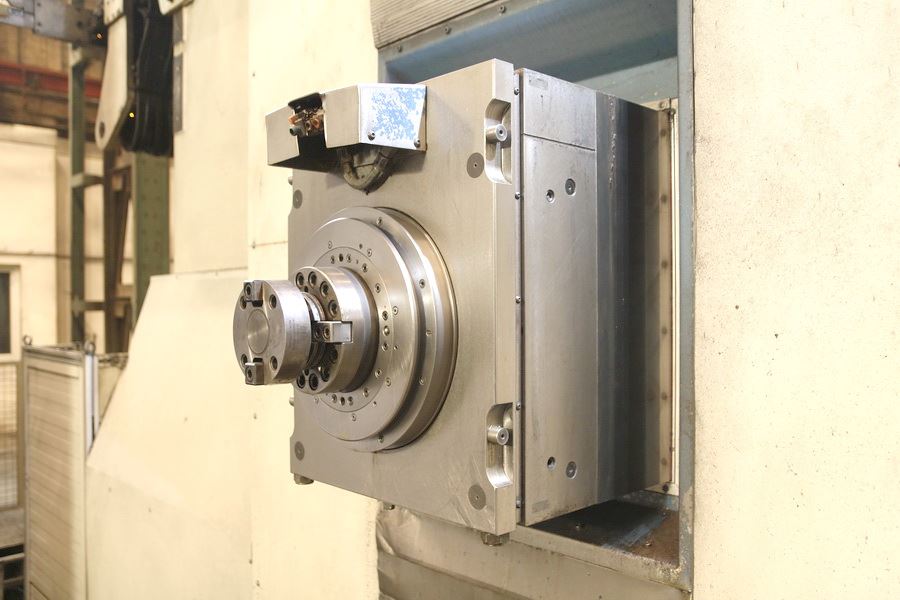

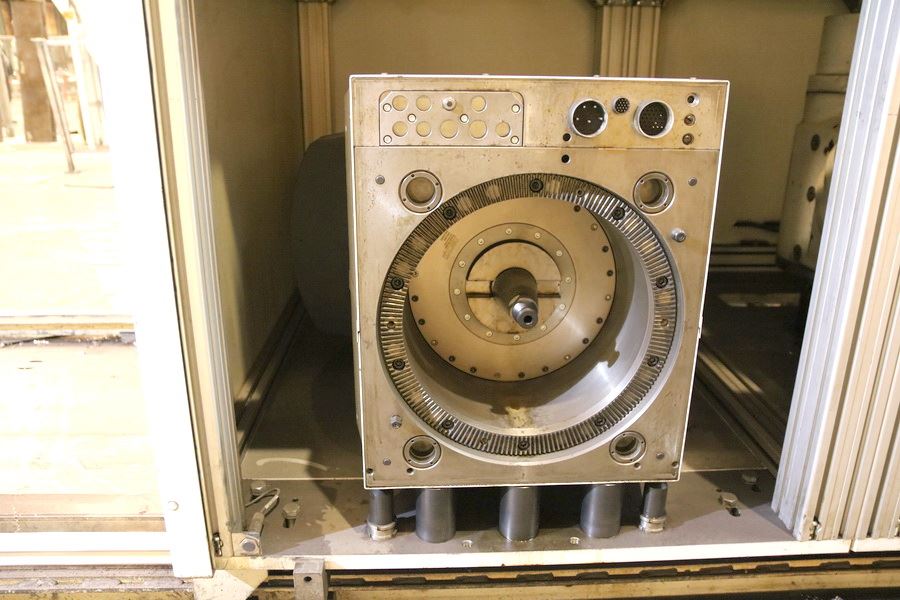

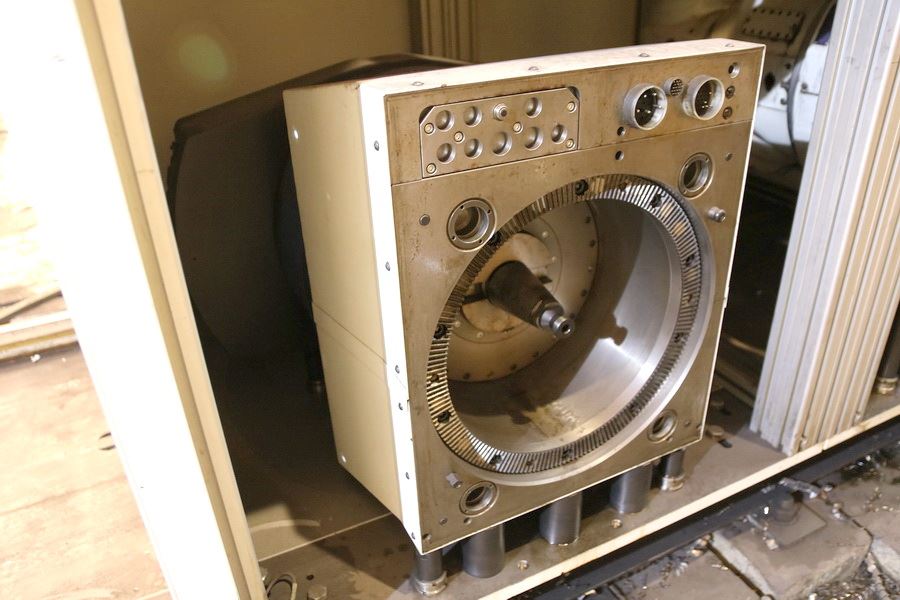

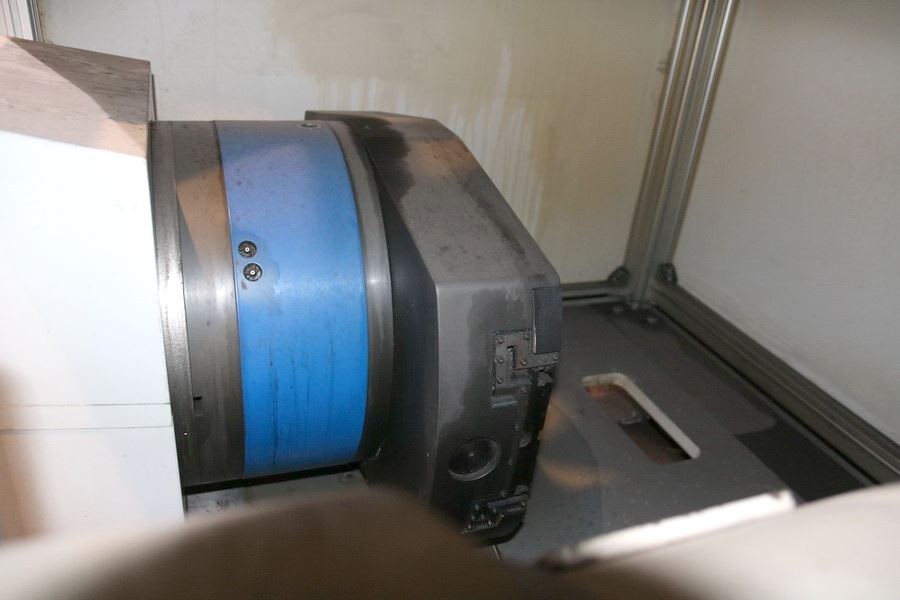

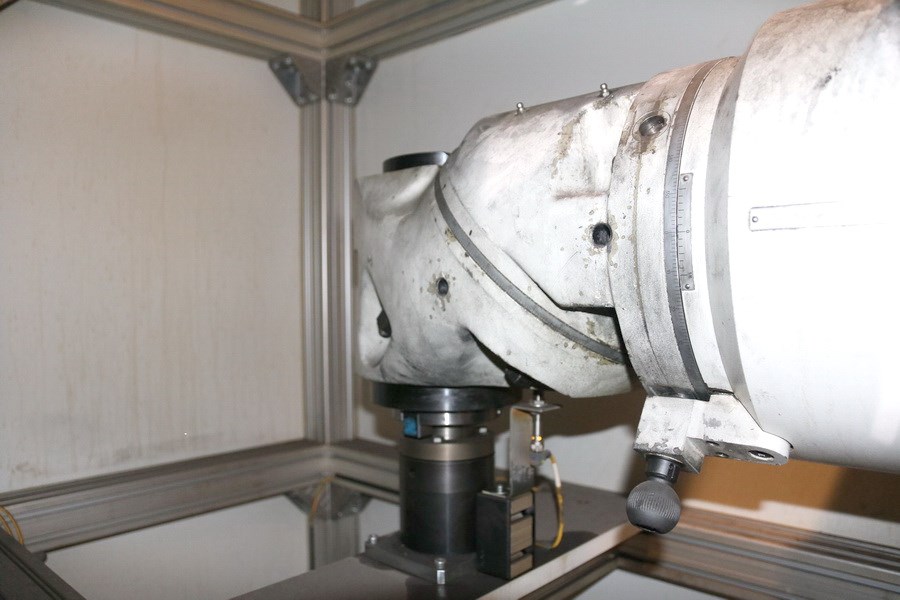

Fräsköpfe:
- V4: 2x 360° / 18kW / 1.405Nm / 3.000 min/1 / man.

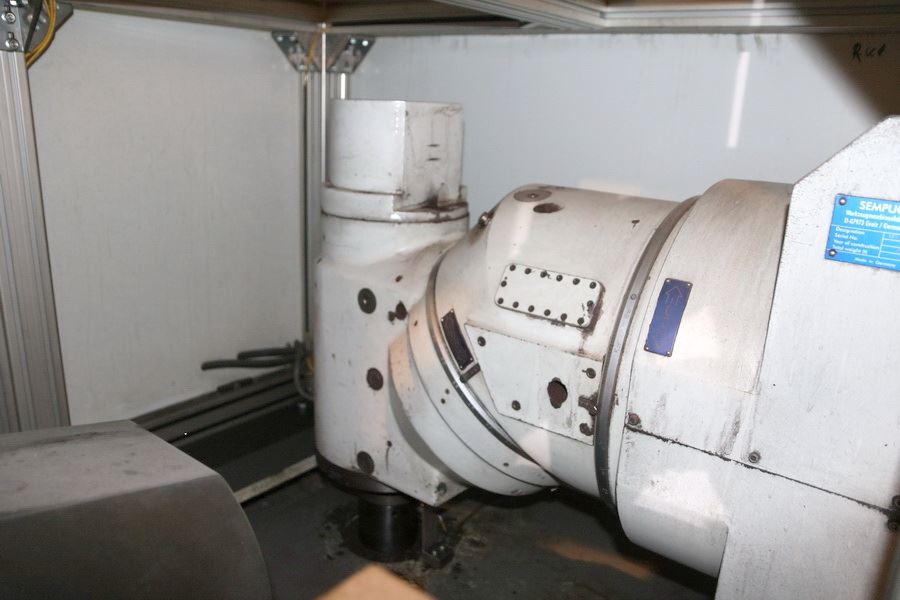

- KFU D5/45: 2x 360°x 1° / 50kW / 1.700Nm / 3.000 min/1 / autom.
- UT 5-800S: 250 min/1 / U-Achse 250mm
- Einachsfräskopf 360° / 15kW / 500Nm / 1.500 min/1 / man.

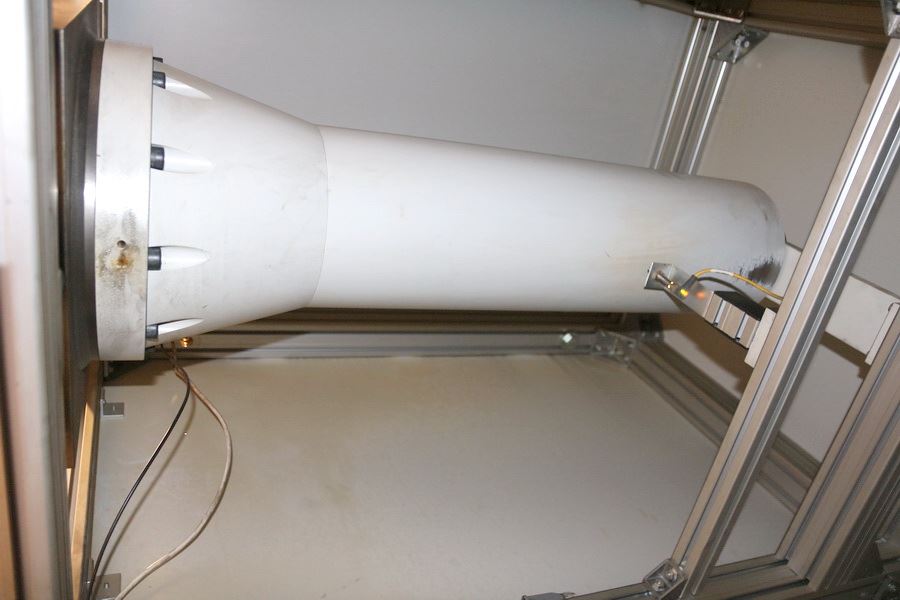

- Spindelverlängerung 1.200mm

Technische Details

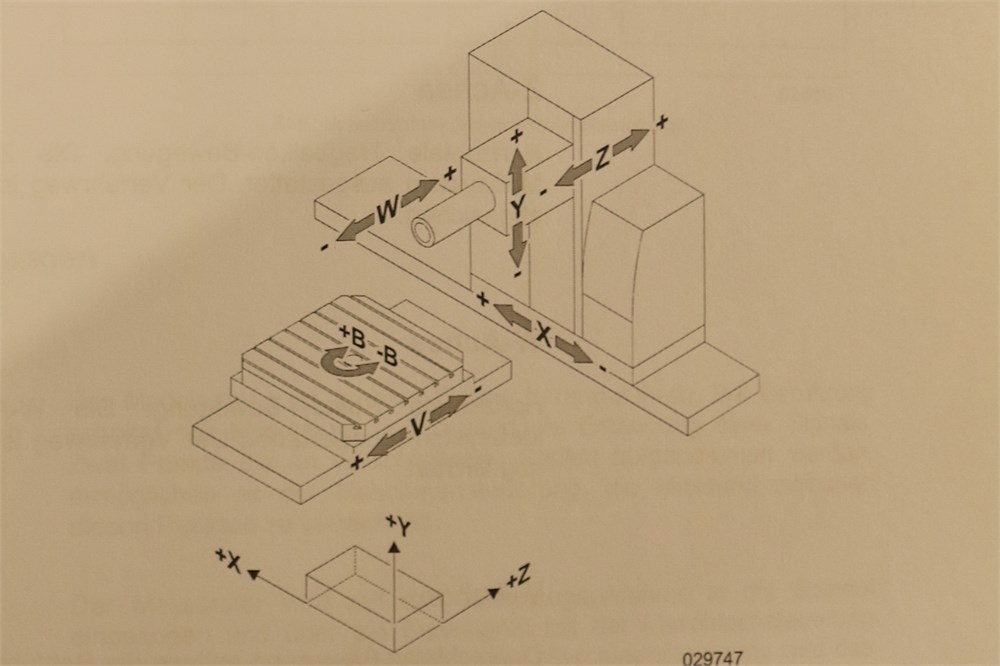

Spindeldurchmesser 162 mm
x-Weg 12.000 mm
y-Weg 6.000 mm
z-Weg 1.500 mm
w-Achse 700 mm
V-Achse 3.000 mm
Steuerung 840 D sl Siemens

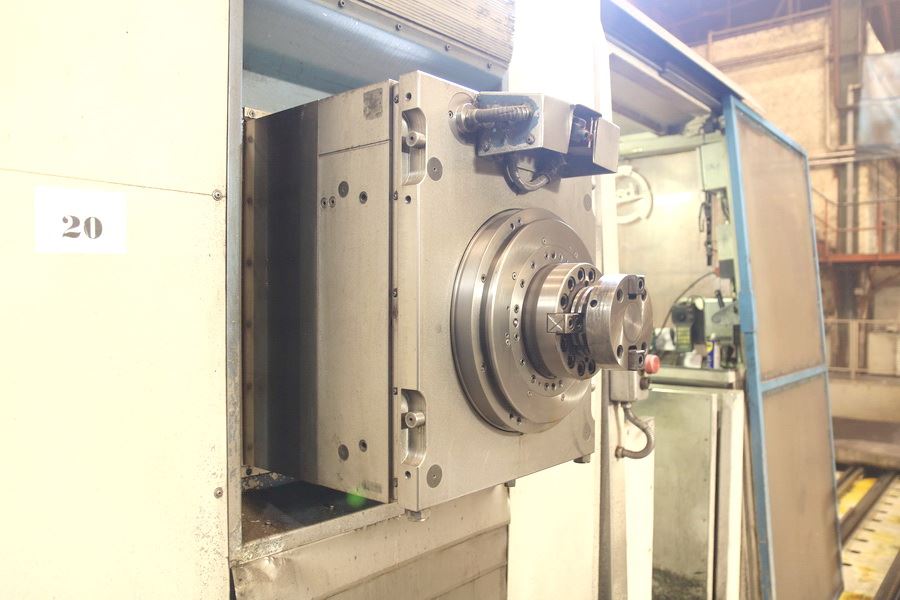

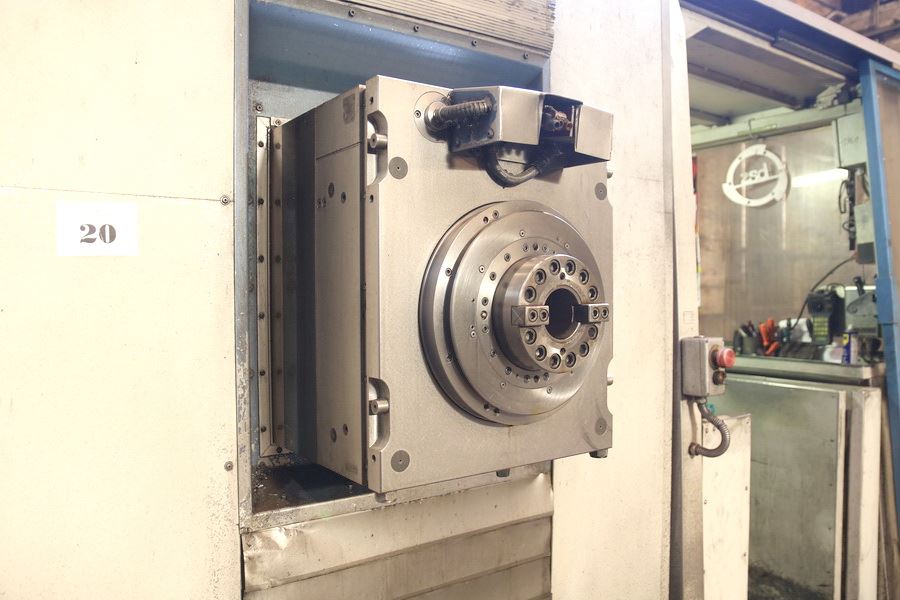

Hauptspindel:
Drehzahlbereich - Hauptspindel 5 - 2.800 min/-1
Getriebestufen 2
Antriebsleistung - Hauptspindel 60 kW
Max. Drehmoment 2.868 Nm
Werkzeugaufnahme SK 50 Big+
Spindelhub W: 700 mm
Vorschübe:
Eilgang 15 m/min
Vorschubgeschwindigkeit 1 - 6.000 mm/min
Vorschubkraft max. 25 kN

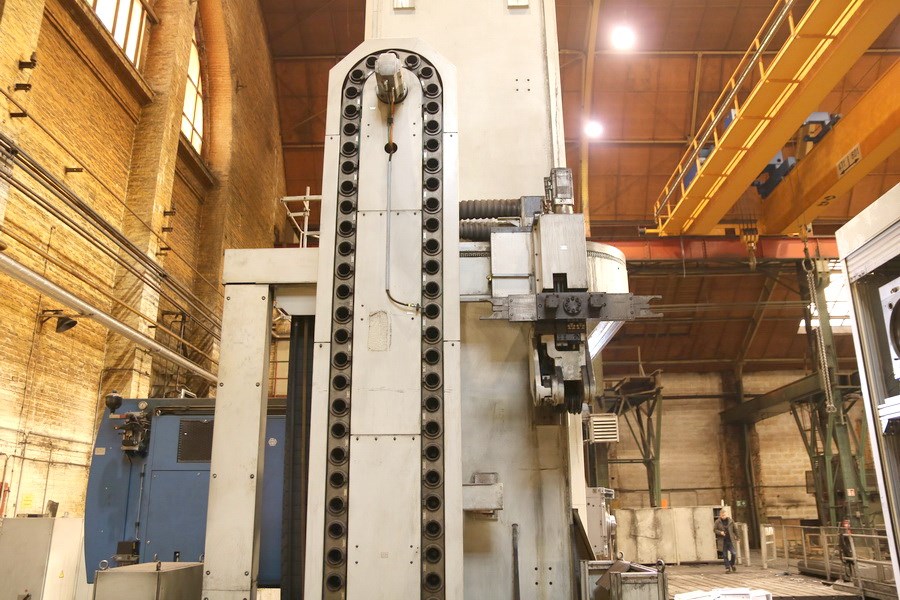

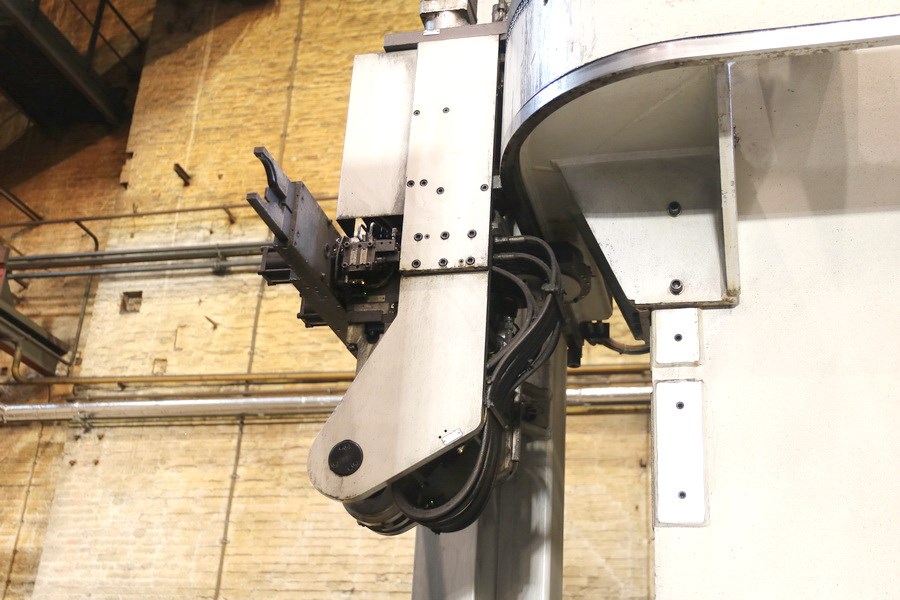

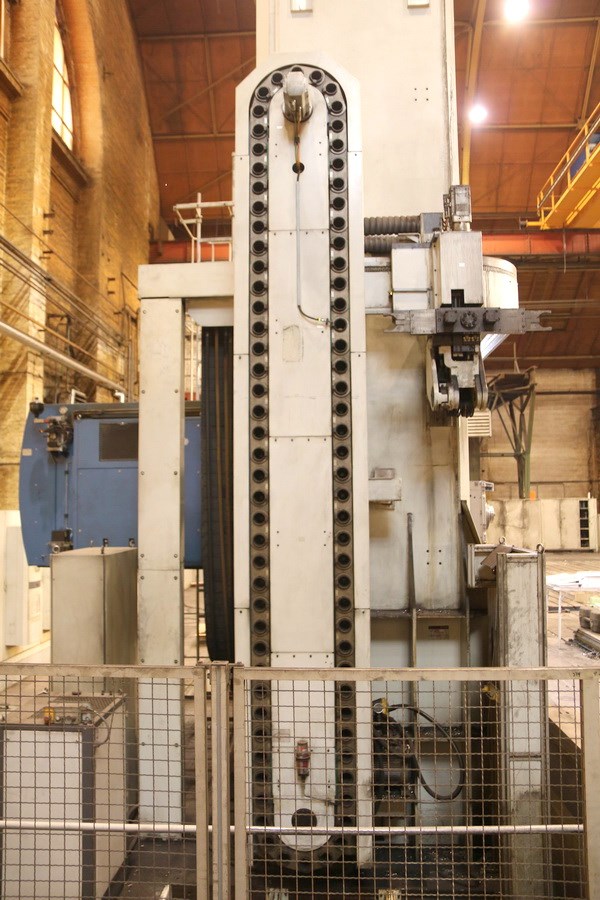

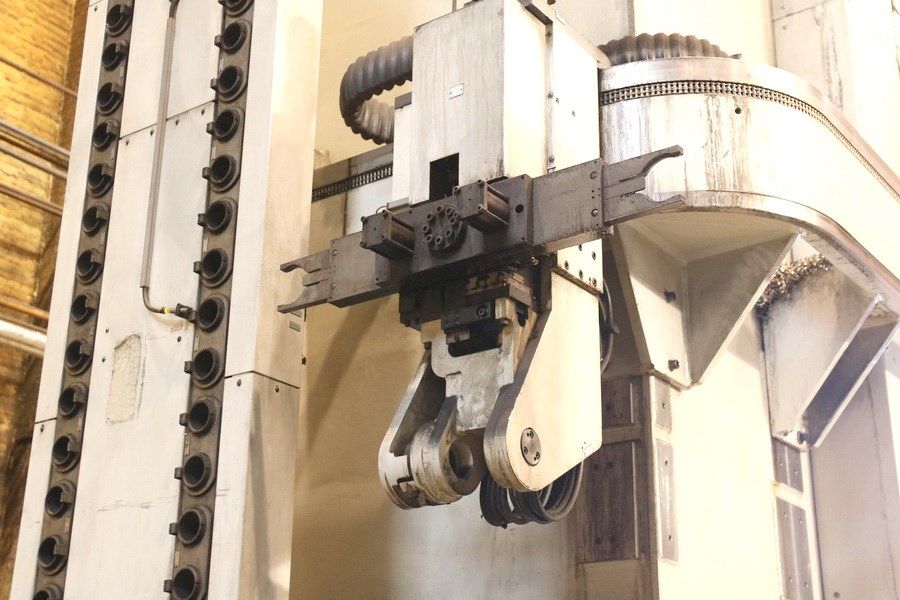

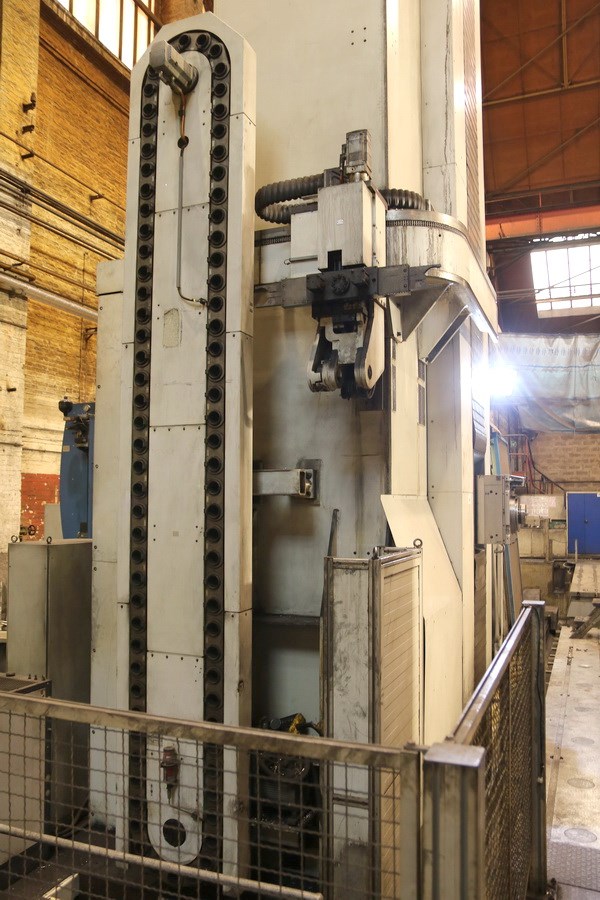

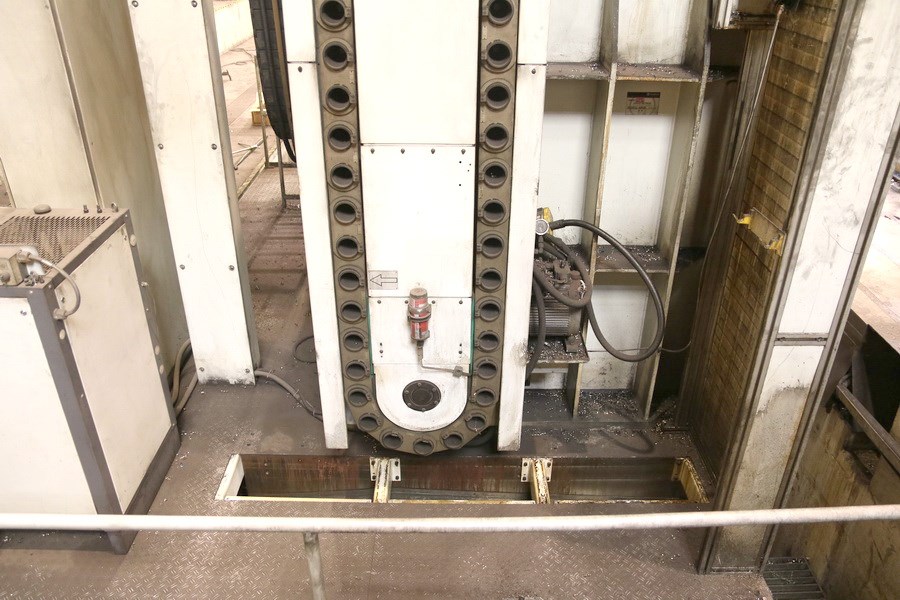

Werkzeugwechsler:
Anzahl der Werkzeugplätze 80 pos.
Werkzeugaufnahme SK 50 Big+
max. Werkzeugdurchmesser 125 / 250 mm
max. Werkzeuglänge 500 mm
max. Werkzeuggewicht 30 kg

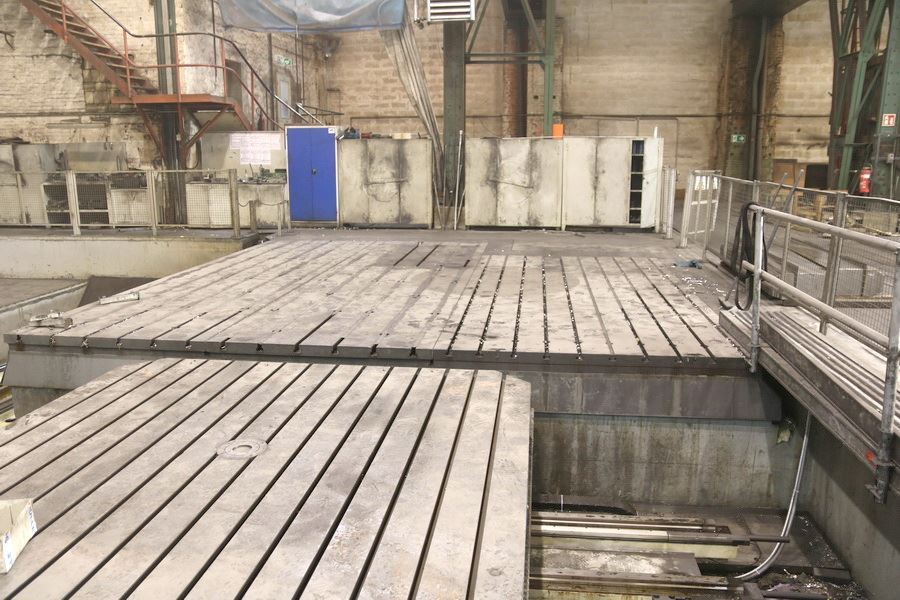

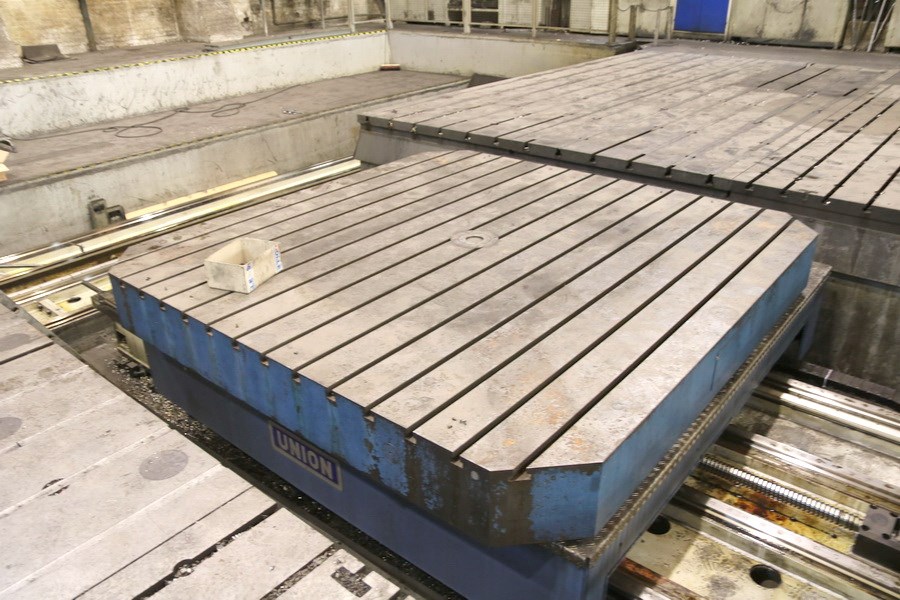

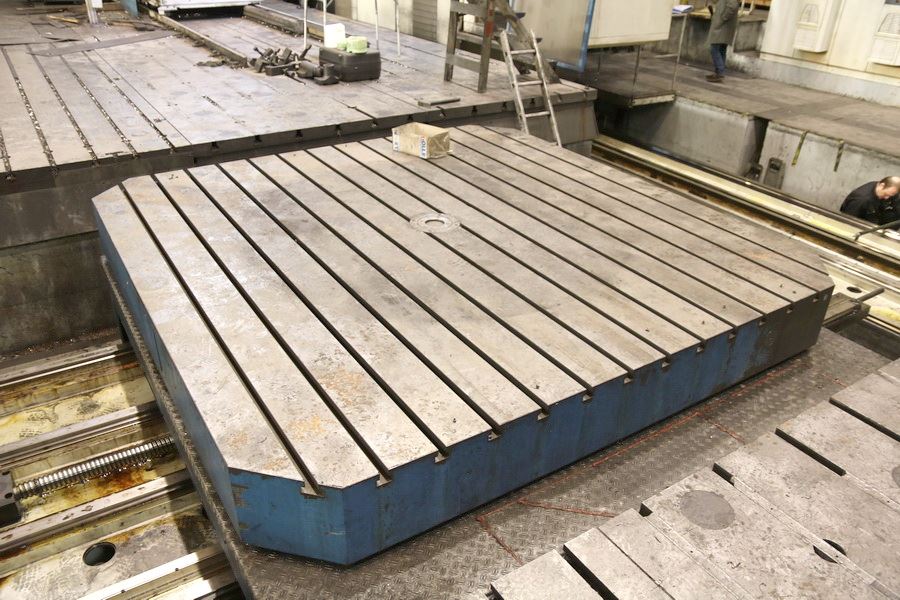

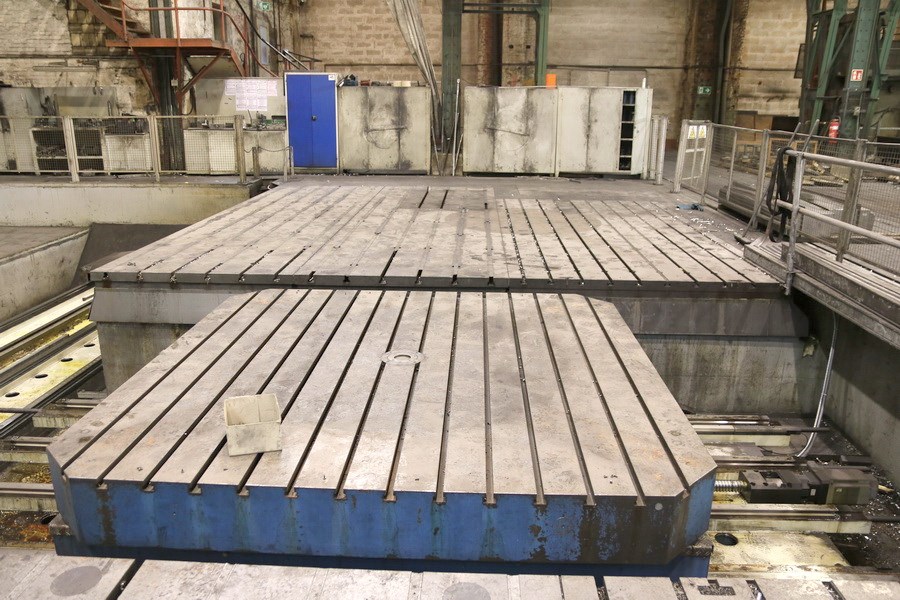

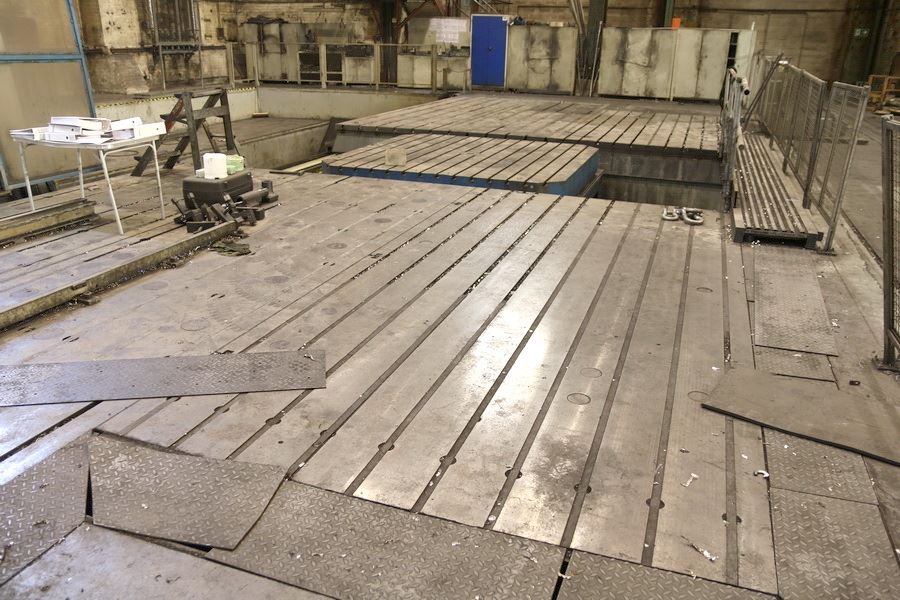

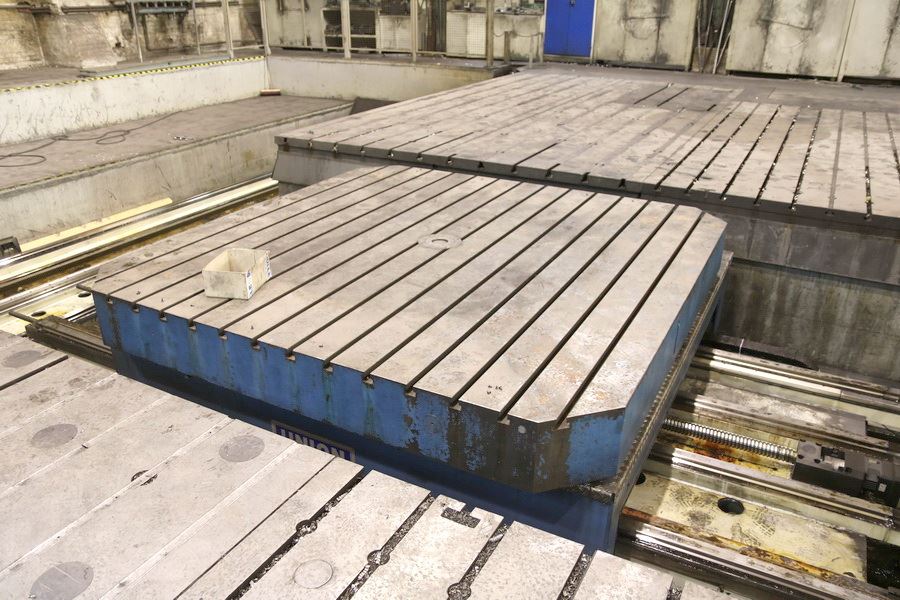

Arbeitstisch:
Aufspannfläche 1: 6.410 x 3.760 mm
Aufspannfläche 2: 5.090 x 2.510 mm
max. Tischbelastung 15.000 kg/m²
T-Nuten - Breite 36 mm
T-Nuten - Abstand 250 mm
Drehtisch:
Aufspannfläche 3.000 x 2.970 mm
Typ DV 60 mm
max. Tischbelastung 60.000 kg
T-Nuten 14x 28H9 x 200
drehbar B: 360 °
Gesamtleistungsbedarf 120 kVA
Maschinengewicht ca. - t
Raumbedarf ca. 25 x 17 x 10 m

Zubehör
Dokumentation

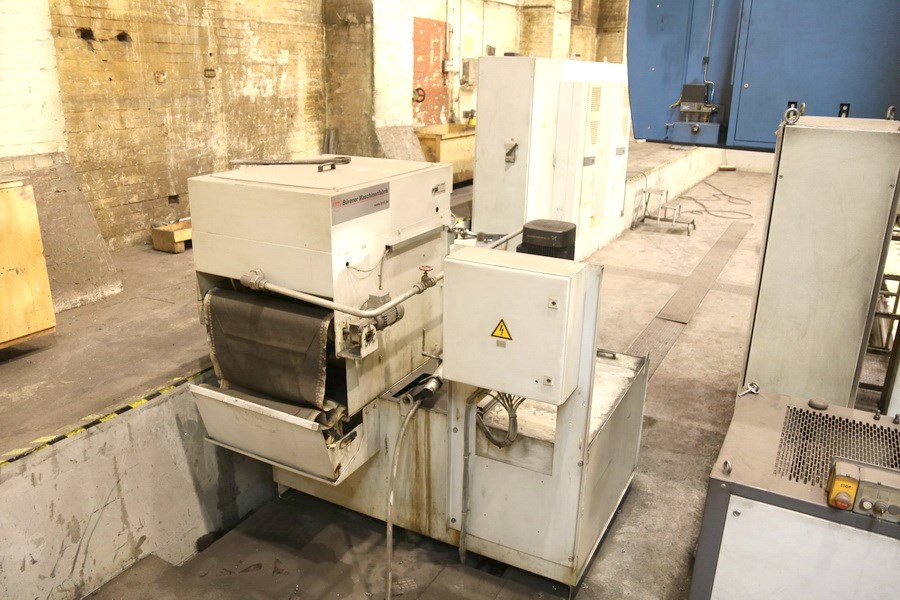

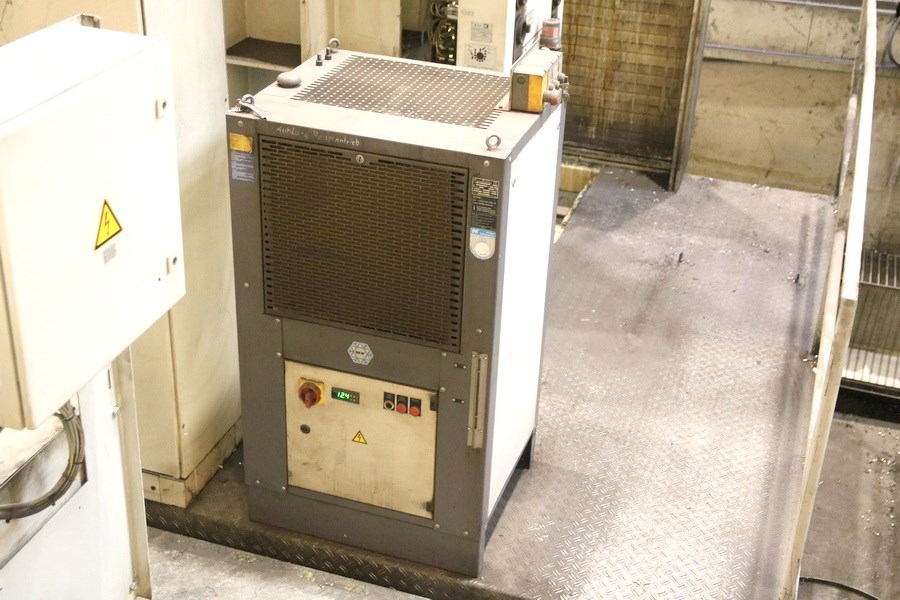

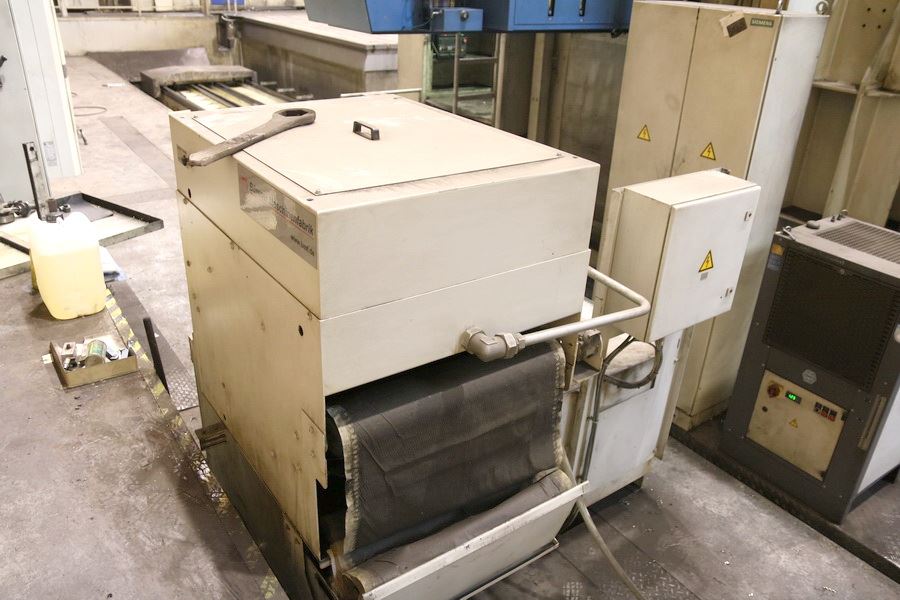

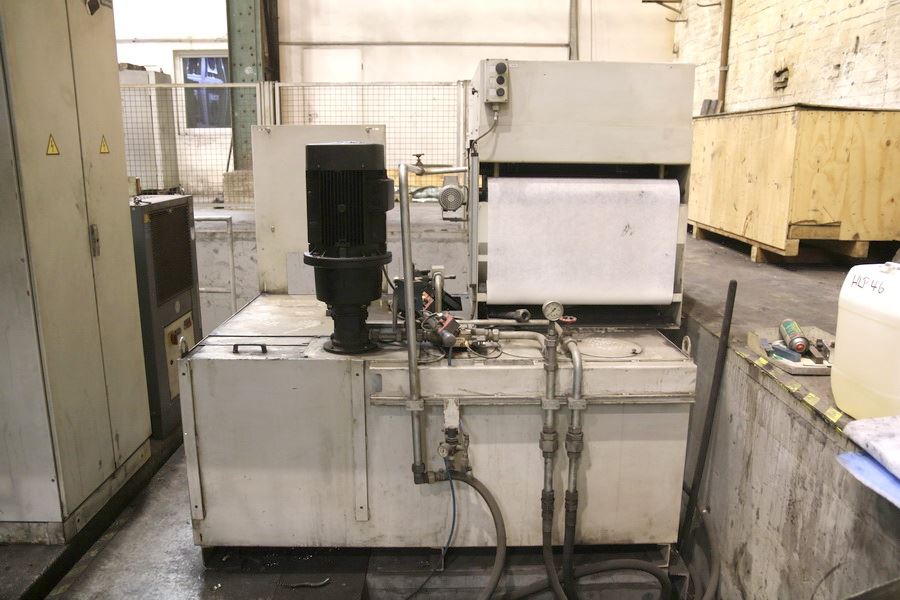

Kühlmitteleinrichtung
Hochdruckkühlung 50 bar
innere Kühlmittelzufuhr

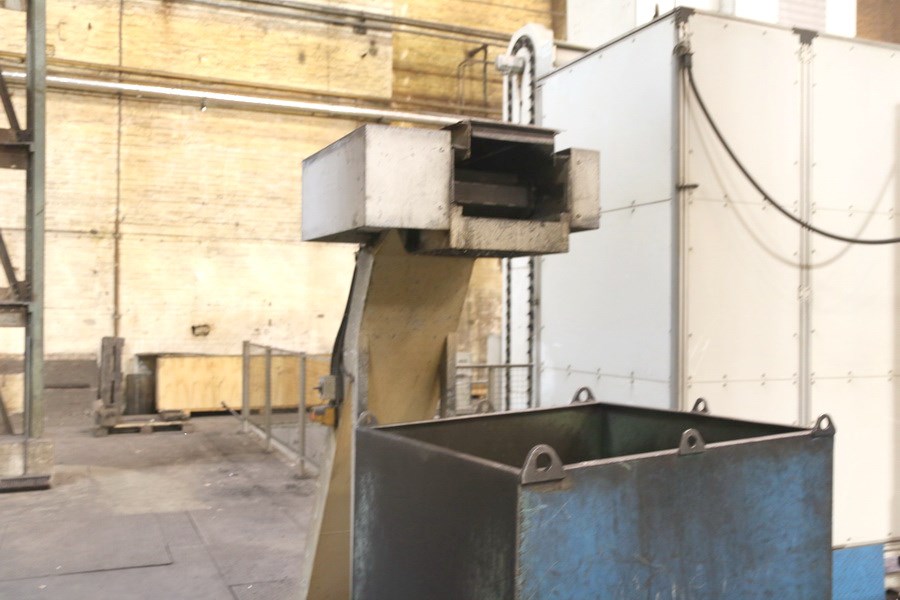

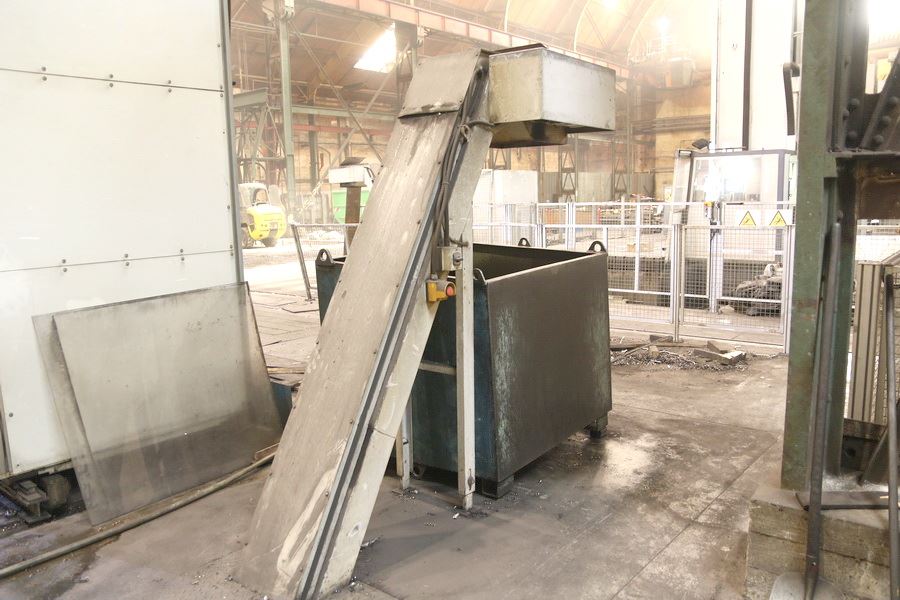

Späneförderer
Wechselvorrichtung H/V

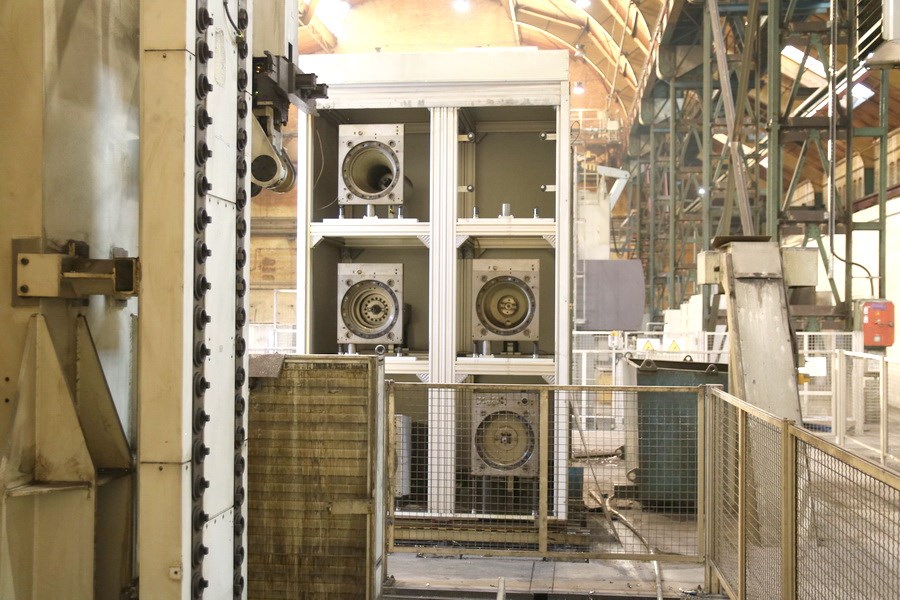

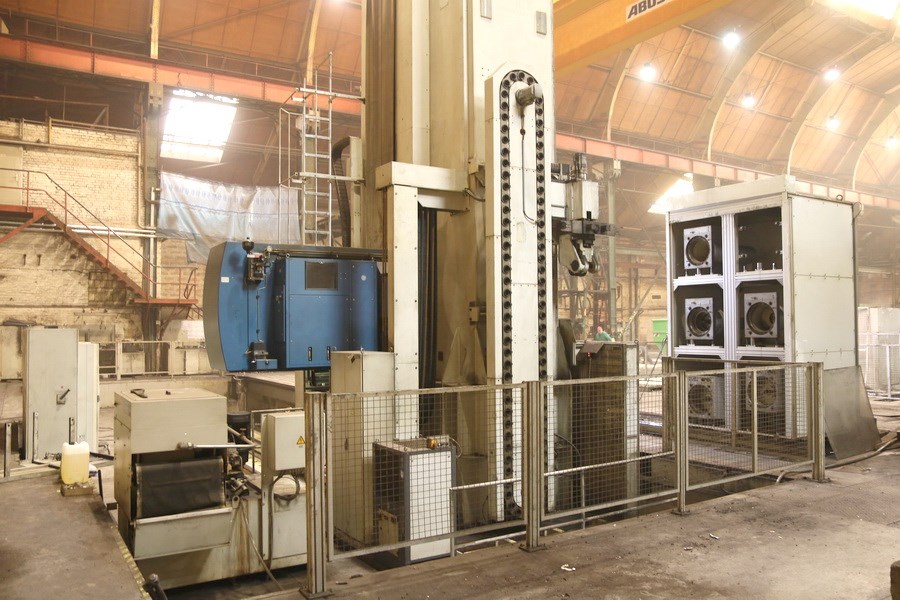

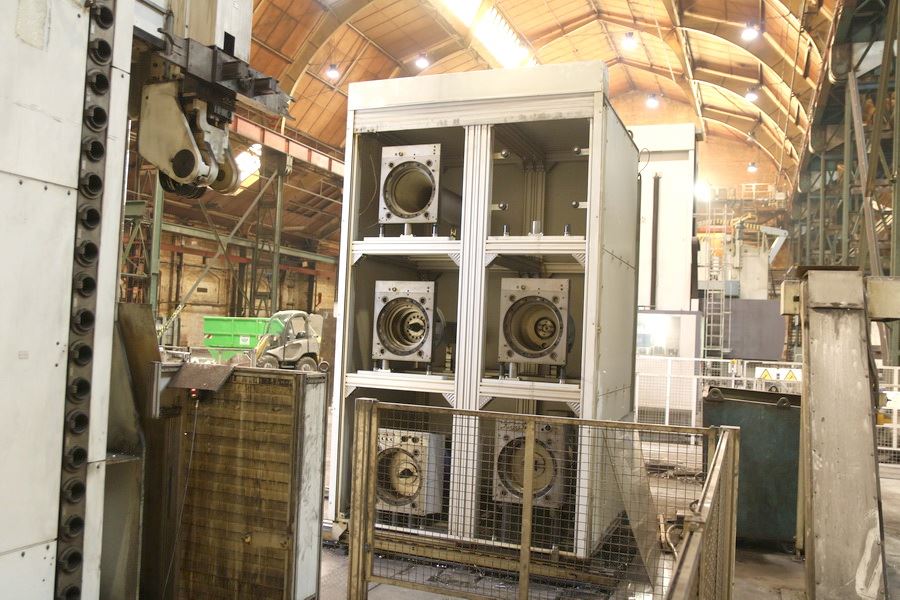

Pick-Up Station autom. 5 pos.
Fräsapparat Univ. V4 man.

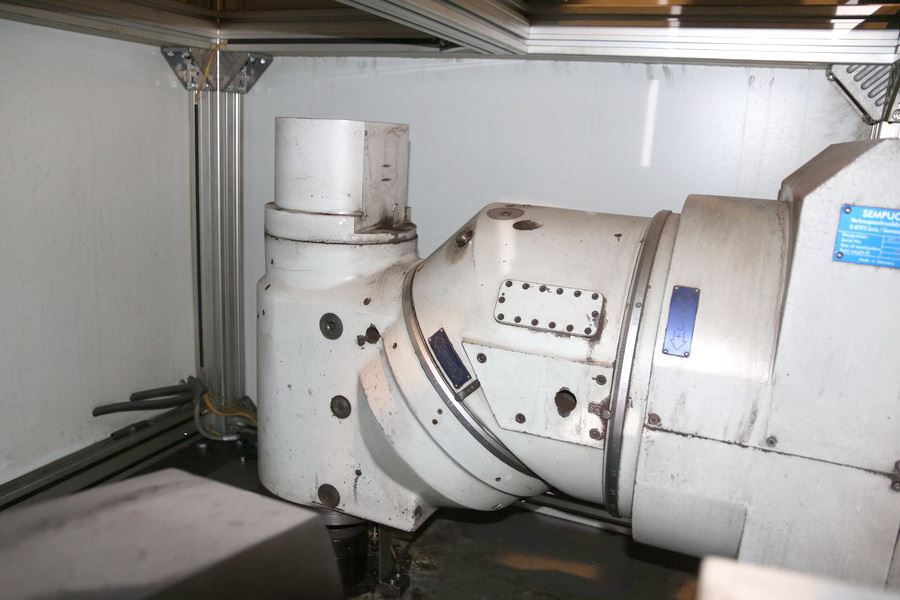

Fräsapparat Univ. KFU D5/45

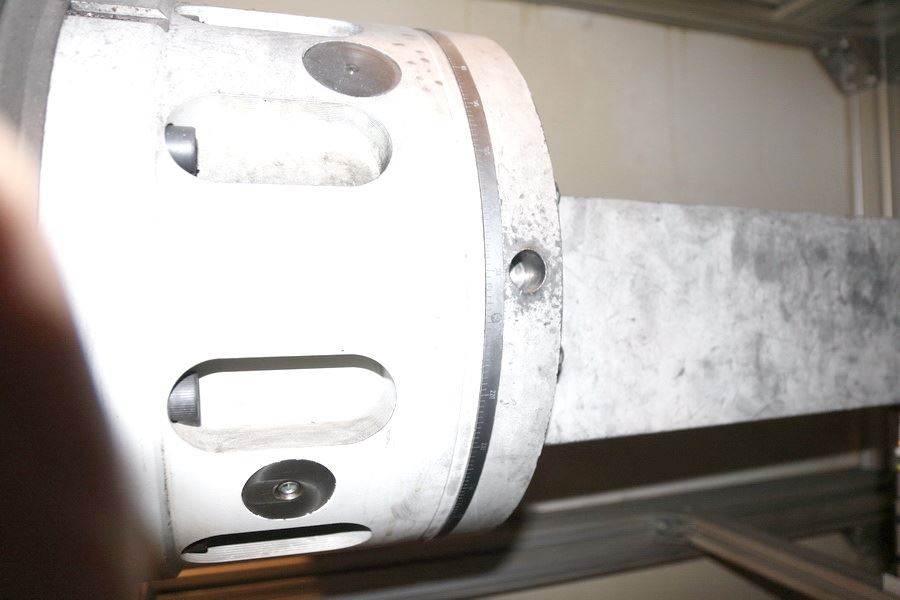

Plandrehkopf NC D´Andrea UT5-800S
Spindelverlängerung 1.200 mm

Irrtum in den technischen Daten vorbehalten.
