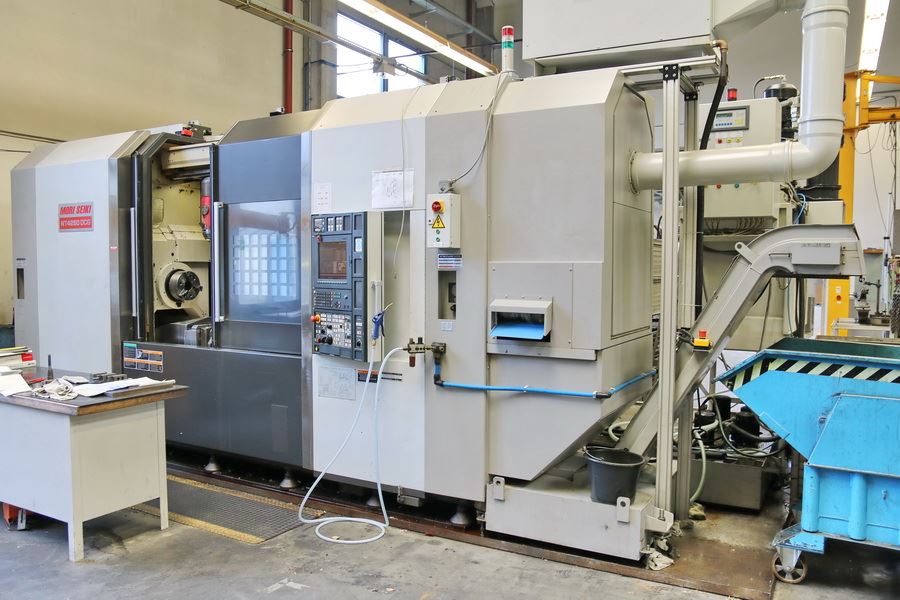

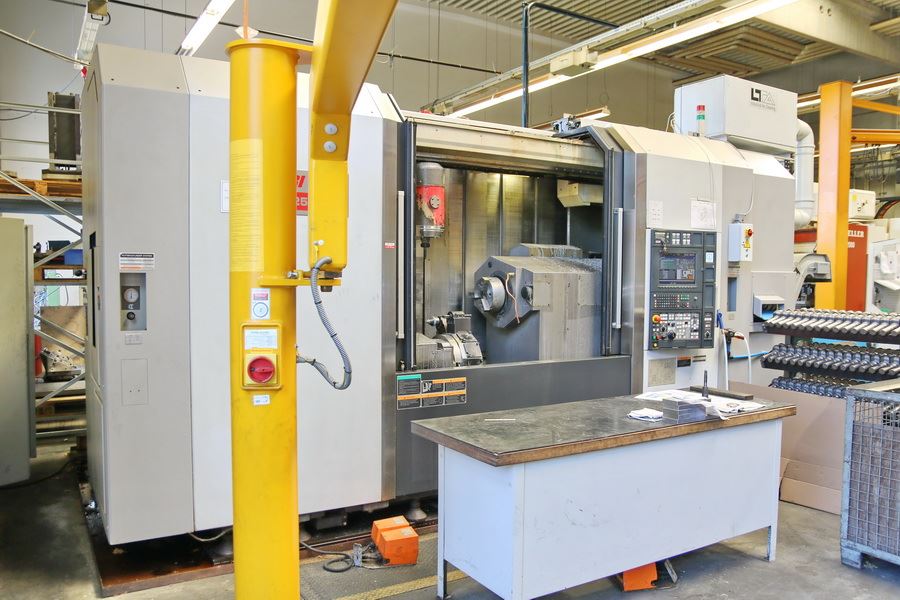

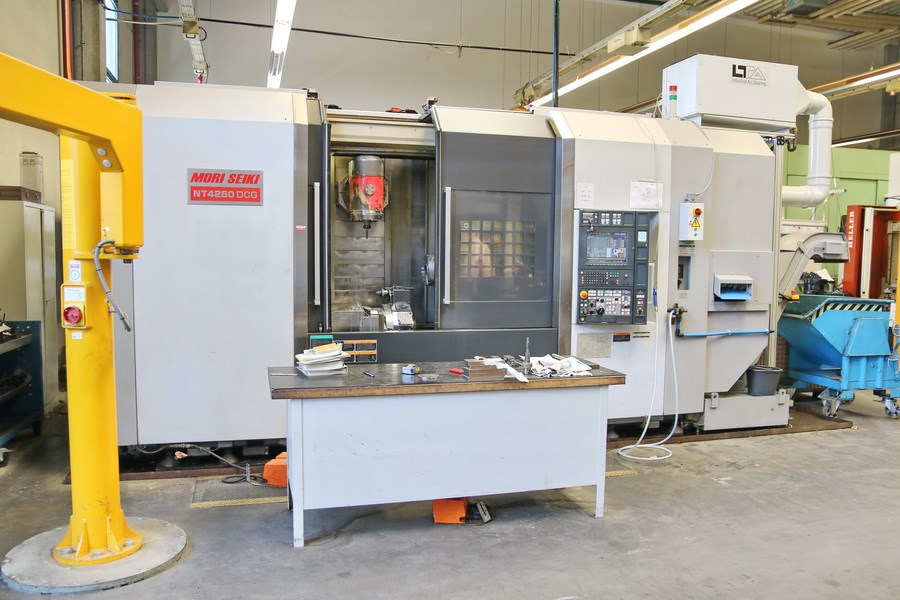

MORI SEIKI - NT 4250 DCG / 1500 SZ
CNC - Drehmaschinen
CNC - Dreh- und Fräszentren
| Verkäufer CNC-Shop |
|
| View More Listings | |
Beschreibung
| MORI SEIKI - NT 4250 DCG / 1500 SZ | |
| Angebotsdetails | |
| Lagernummer | 1039-7949 |
| Maschinenart | CNC Dreh- und Fräszentrum |
| Hersteller | MORI SEIKI |
| Type | NT 4250 DCG / 1500 SZ |
| Baujahr | 2006 |

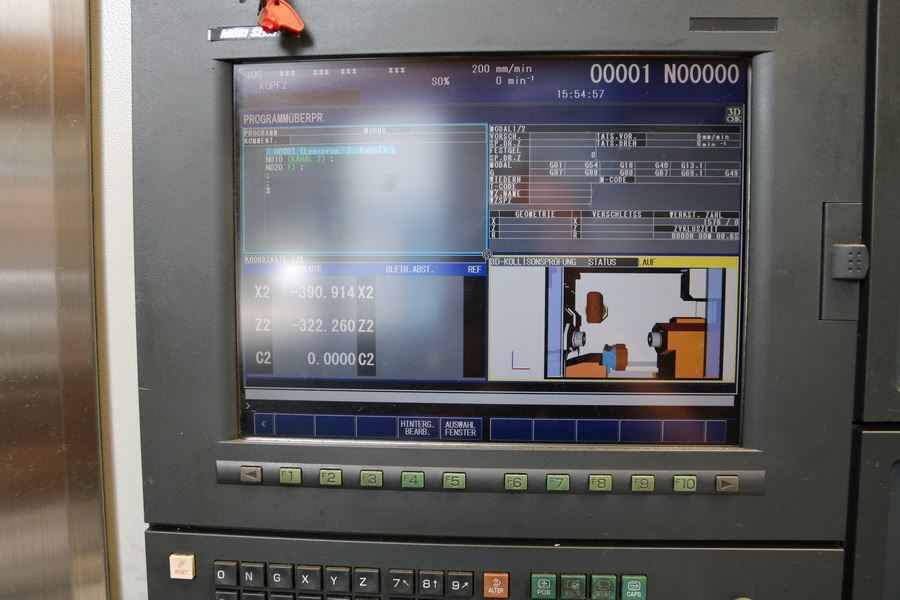

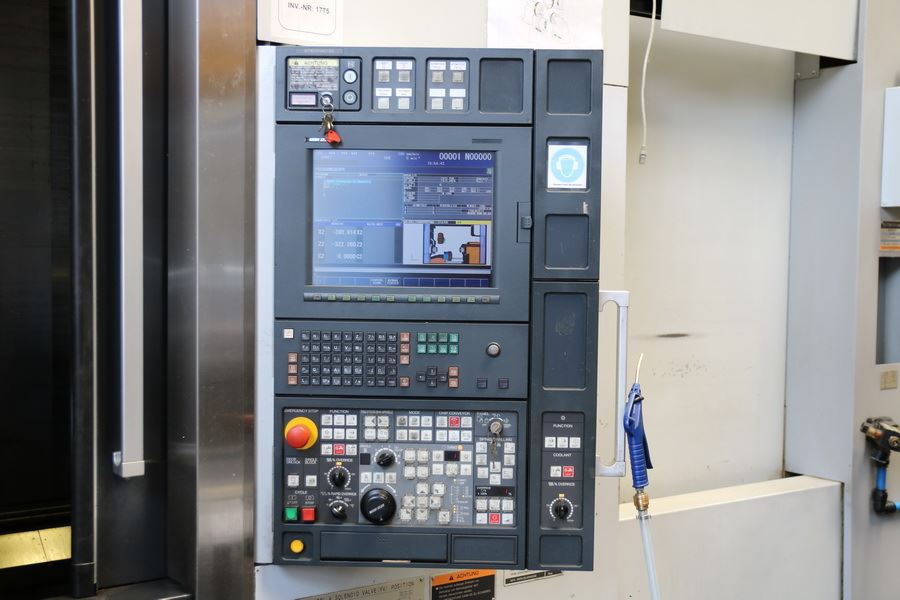

| Steuerung | FS 31 IA5 MAPPS III |
| Lagerort | Baden-Württemberg |
| Ursprungsland | Japan |
| Lieferzeit | nach Absprache |
| Frachtbasis | ab Standort |

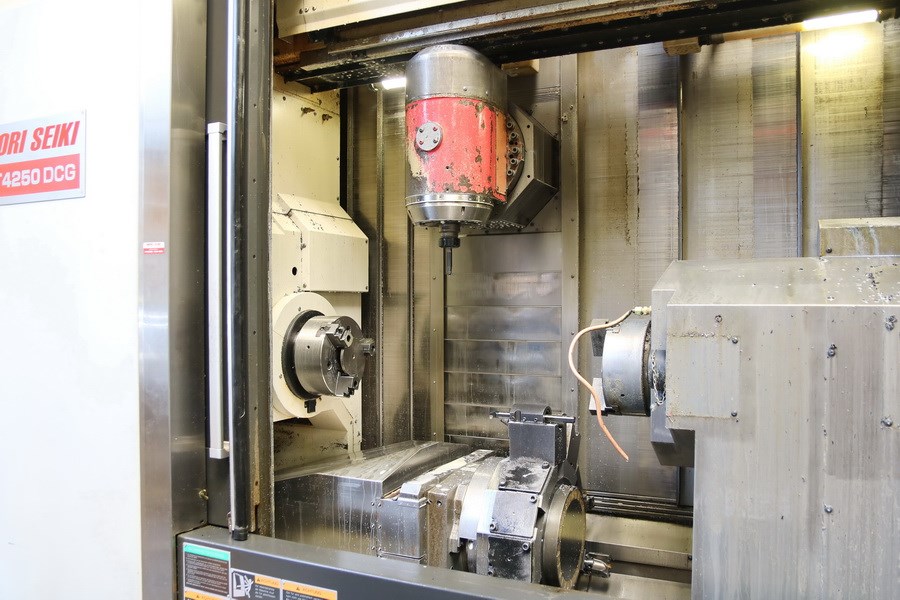

| Zusatzinformationen | Hochpräzises CNC-Dreh- und Fräszentrum MORI SEIKI - NT 4250 DCG / 1500 SZ - 5-Achsen-Simultan-Steuerung - Schwenkfräskopf (B-Achse) - Gegenspindel - unterer Revolver |
| Technische Details | |
| Drehdurchmesser | 660 mm |
| Drehlänge | 1.542 mm |

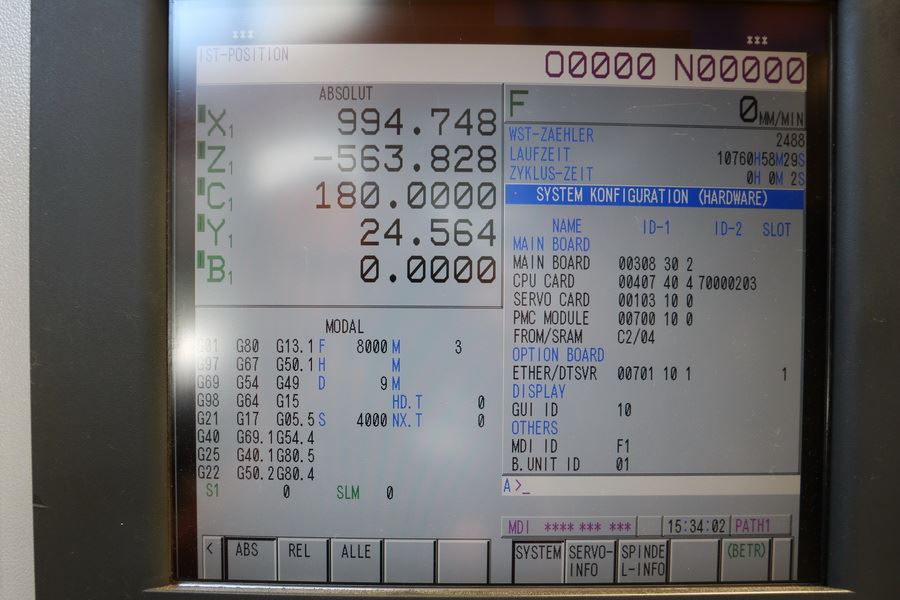

| Steuerung | FS 31 IA5 MAPPS III |
| Umlaufdurchmesser über Bett | 730 mm |
| Umlaufdurchmesser über Support | 730 mm |
| Abstand zwischen den Spitzen | 1.862 mm |

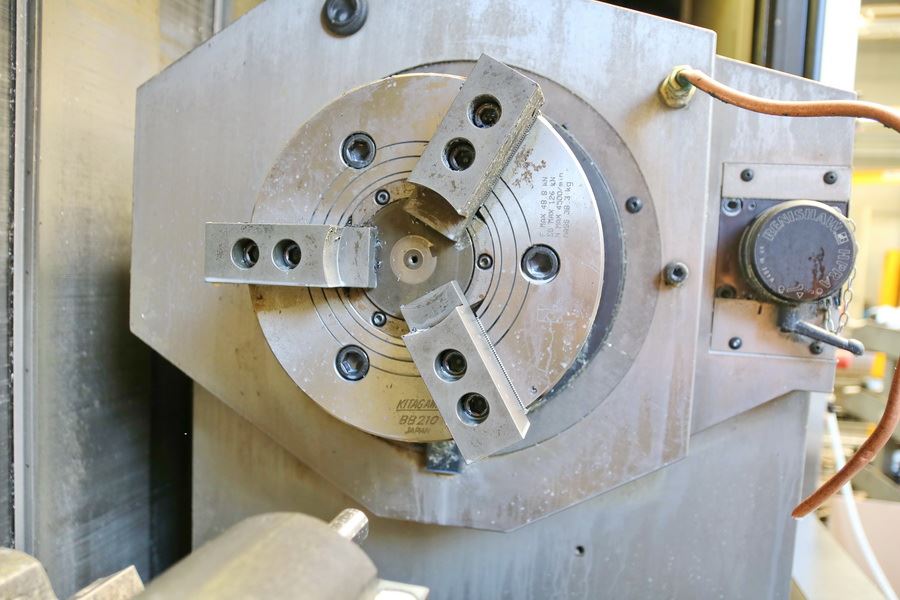

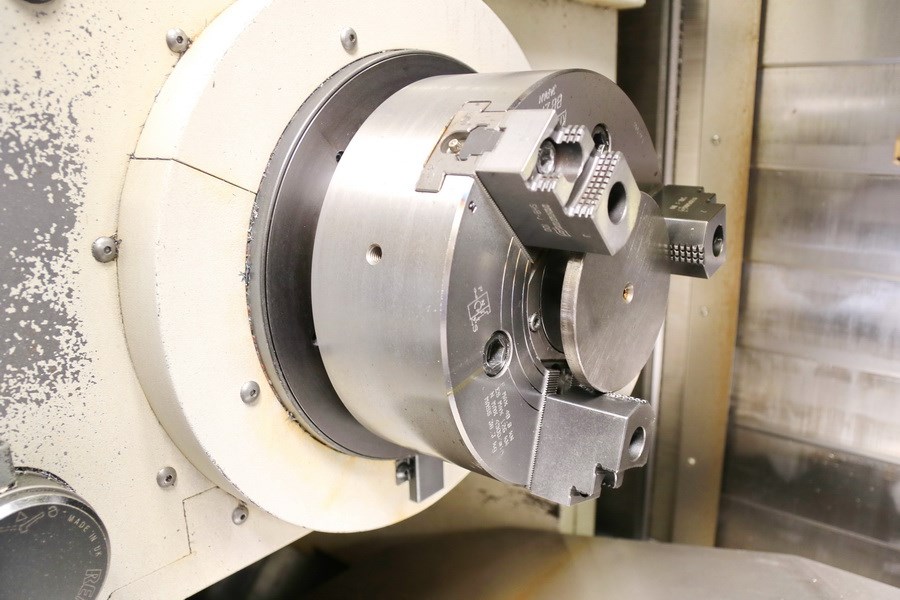

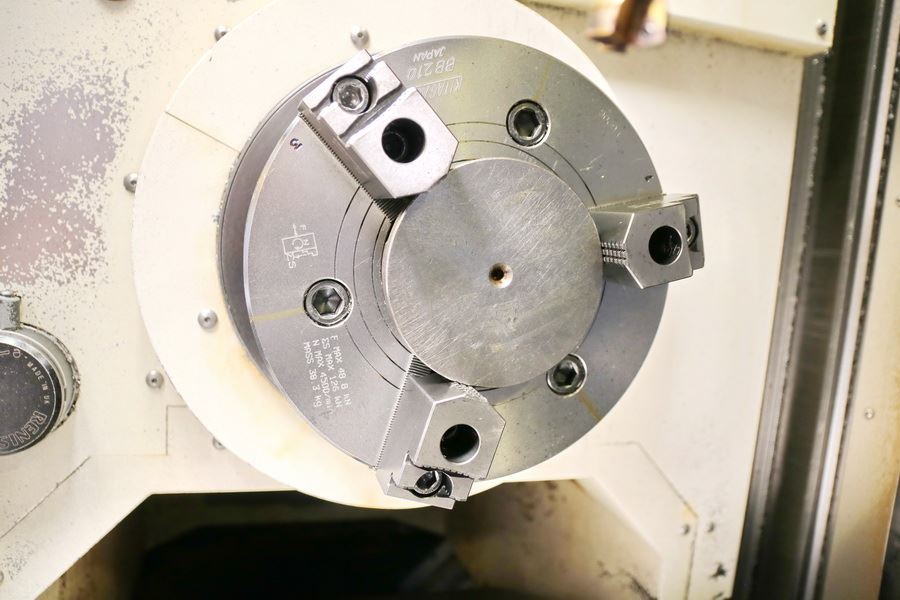

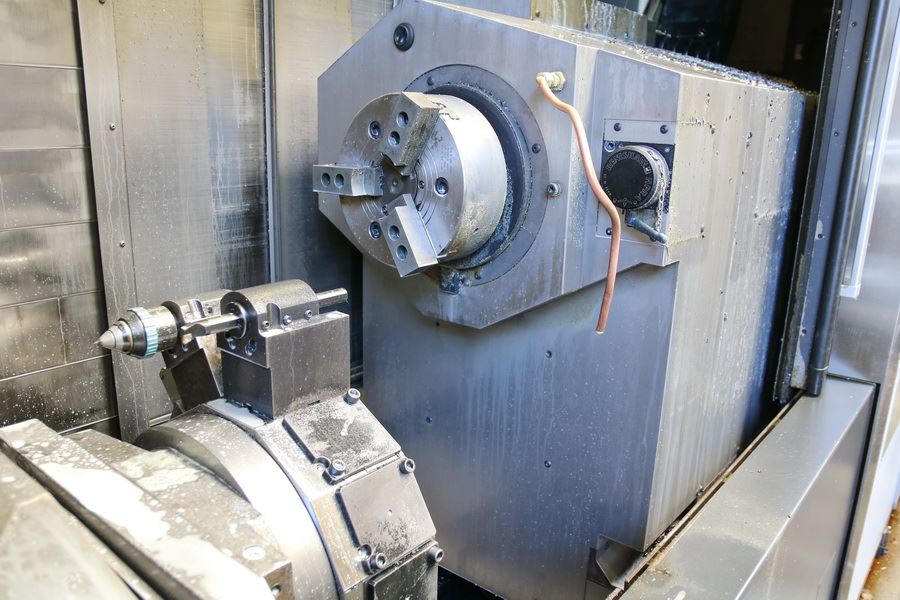

| Haupt- und Gegenspindel: | |
| Drehzahlbereich | max. 4.000 min/-1 |
| Antriebsleistung | 22 / 18,5 kW |
| Anzahl der Drehzahlen | 2 |
| Spindelnase | JIS A2-8 |
| Spindelbohrung | 91 mm |
| Spindeldurchlass | 80 mm |
| nutzbarer Stangendurchmesser | - mm |
| Spindellagerdurchmesser | 140 mm |
| C-Achse | 0,001 ° |

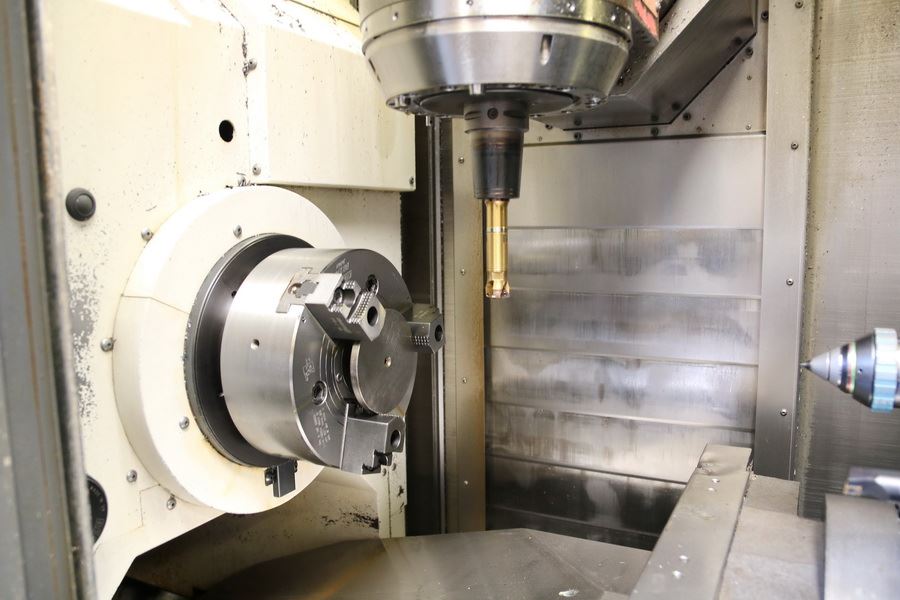

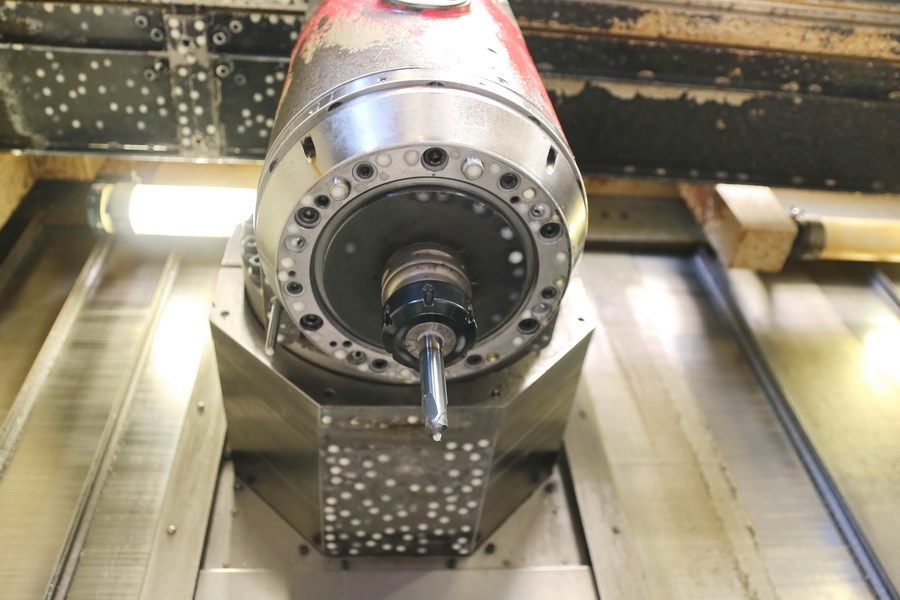

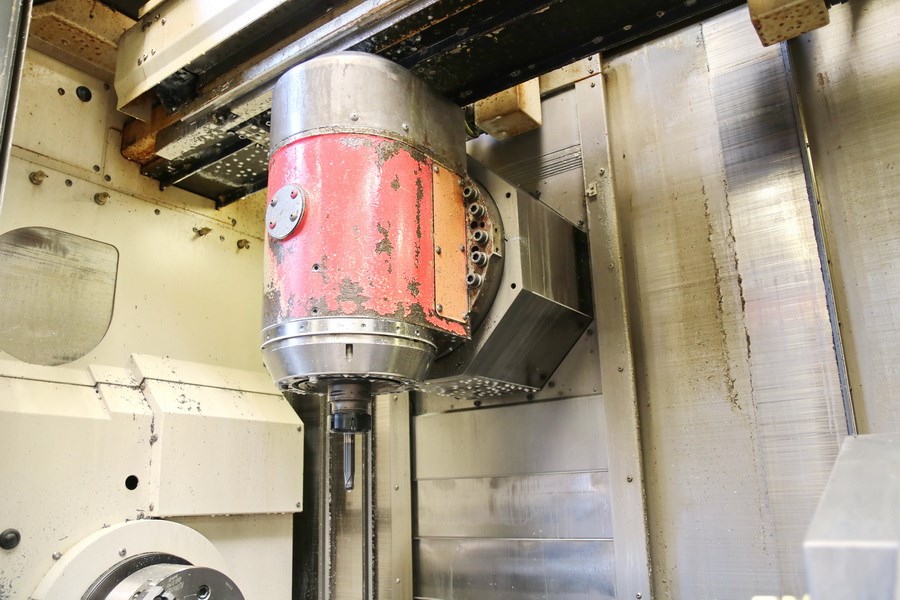

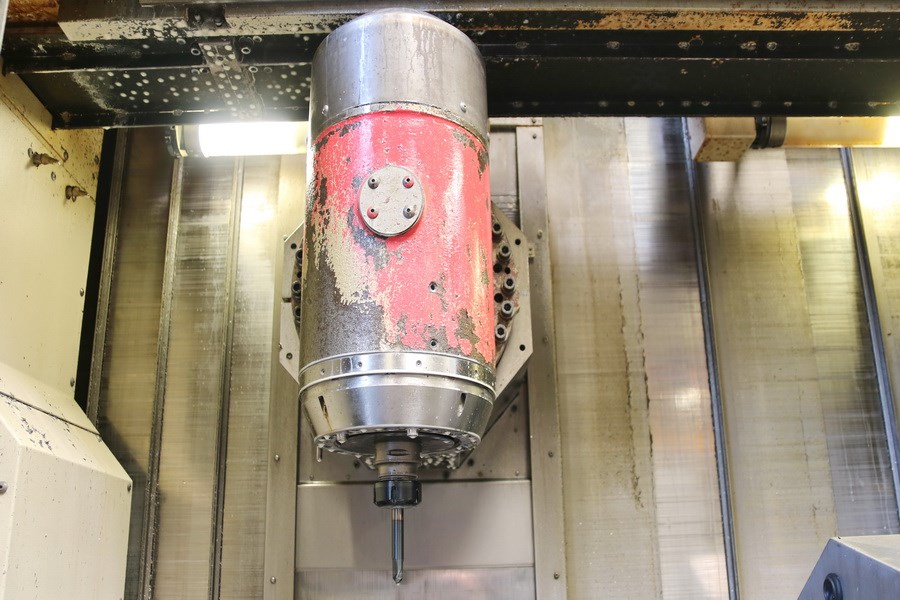

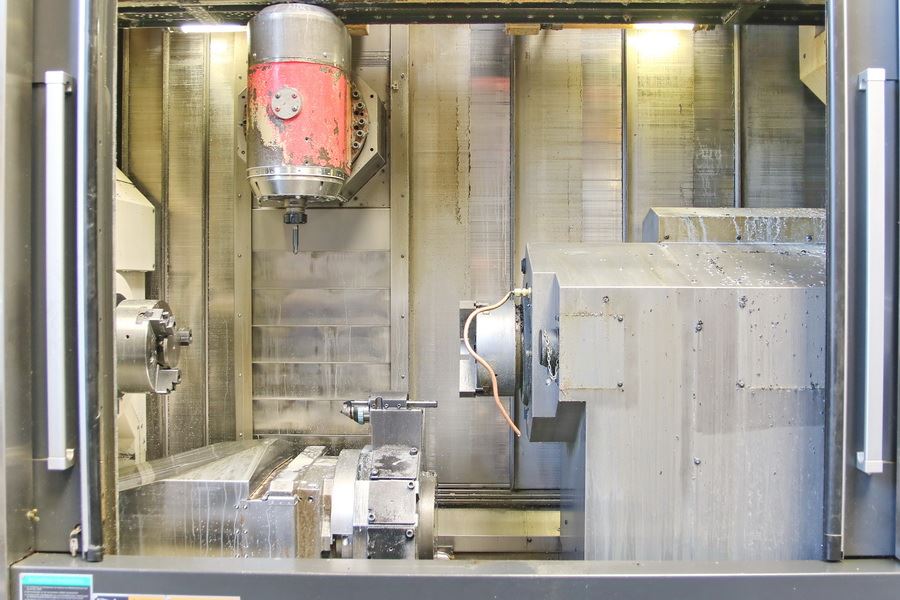

| Frässpindel: | |
| Drehzahlbereich Werkzeugspindel | max. 12.000 min/-1 |
| Antriebsleistung Werkzeugspindel | 18,5 / 11 kW |
| Werkzeugaufnahme | Capto C6 |
| Innendurchmesser | 70 mm |
| B - Achse | +/- 120 ° |
| Indexierung | 0,0001 ° |
| Verfahrwege: | |
| x-Achse | 750 mm |
| y-Achse | +/- 210 mm |
| z-Achse | 1.550 mm |

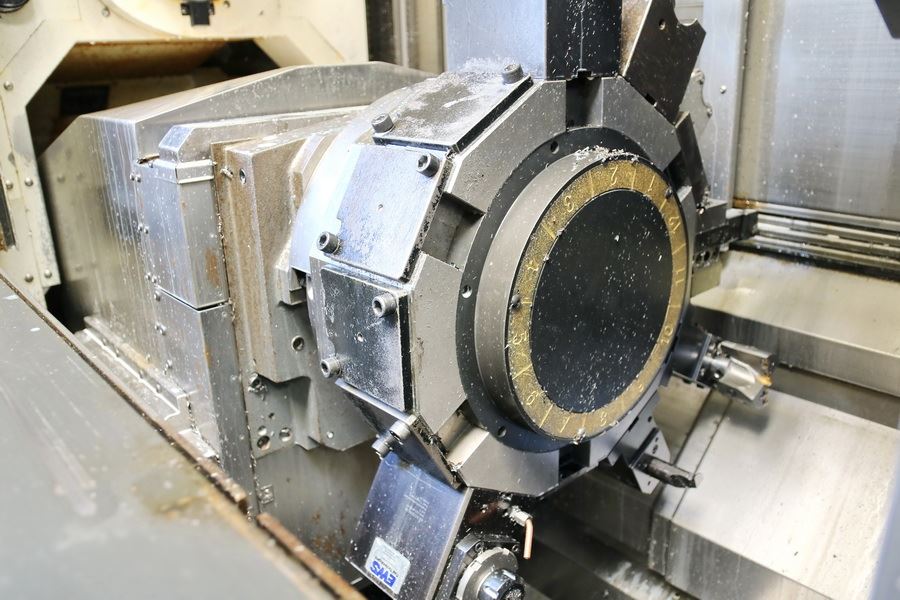

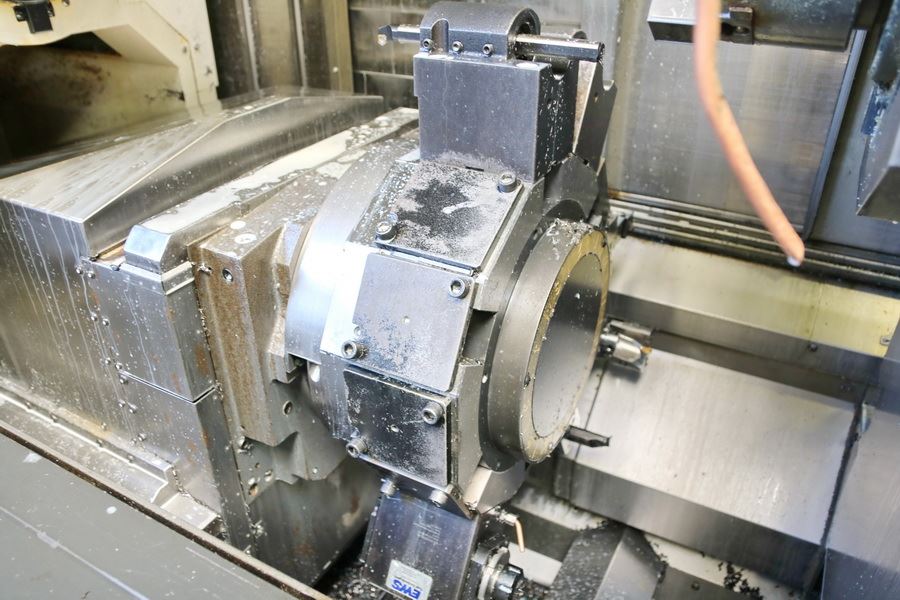

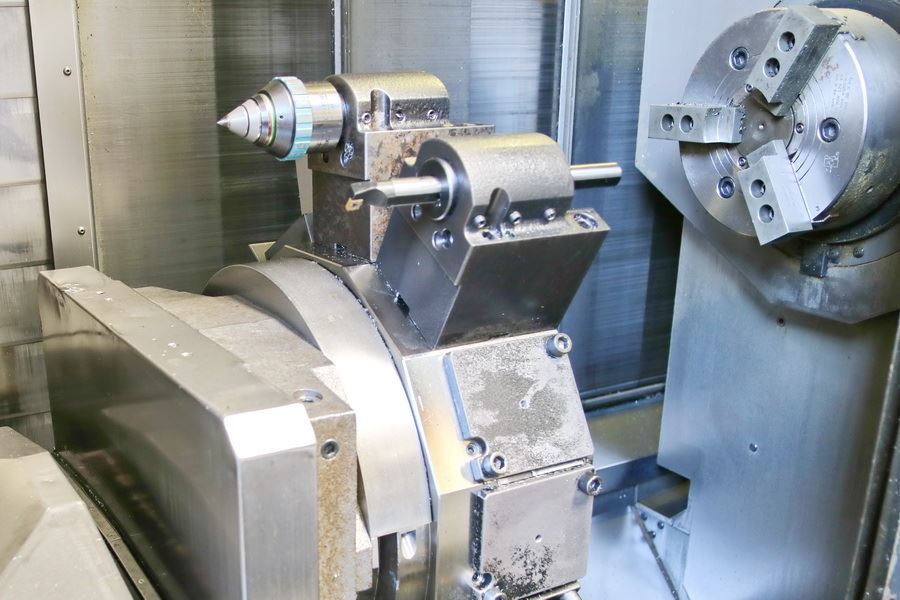

| Werkzeugrevolver: | |
| Anzahl der Werkzeugplätze | 12 pos. |
| Schafthöhe für Vierkantwerkzeug | 25 mm |
| Schaftdurchmesser der Bohrer | max. 50 mm |
| Angetriebene Werkzeugstationen: | |
| Anzahl der angetriebenen Werkzeugstationen | 12 pos. |
| Drehzahl angetriebene Werkzeuge | max. 6.000 min/-1 |
| Antriebsleistung - Werkstückantrieb | 5,5 / 3,7 kW |
| Werkzeugmagazin: | |
| Plätze im Werkzeugmagazin | 40 pos. |
| max. Werkzeugdurchmesser | 70 mm |
| max. Werkzeugdurch. bei freier Nachbarbox. | 140 mm |
| max. Werkzeuglänge | 400 mm |
| max. Werkzeuggewicht | 8 kg |
| Wechselzeit Werkzeug - Werkzeug | 1,25 sec |
| Vorschübe: | |
| Eilganggeschwindigkeit | X / Z: 50 m/min |
| Eilganggeschwindigkeit | Y: 30 m/min |
| Eilganggeschwindigkeit | X2 / Z2: 30 m/min |
| Gesamtleistungsbedarf | ca. 60 kVA |
| Maschinengewicht ca. | 25,2 t |
| Raumbedarf ca. | 7,0 x 4,0 x 3,0 m |
| Zubehör | |
| Dokumentation | |

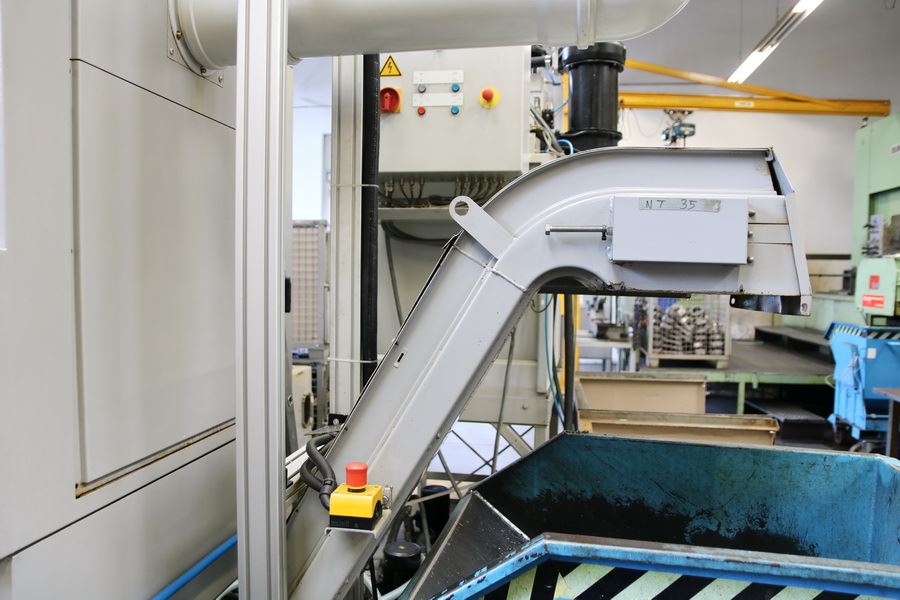

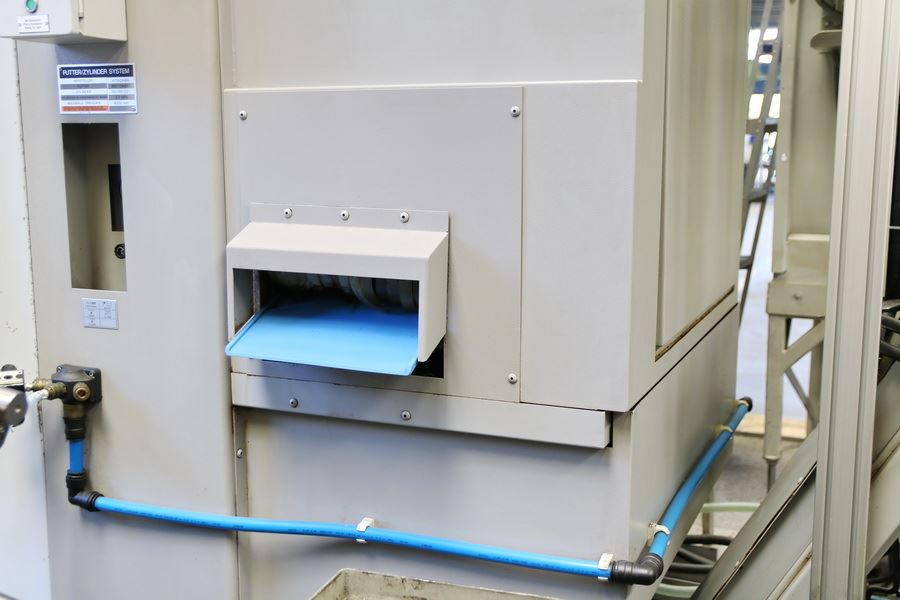

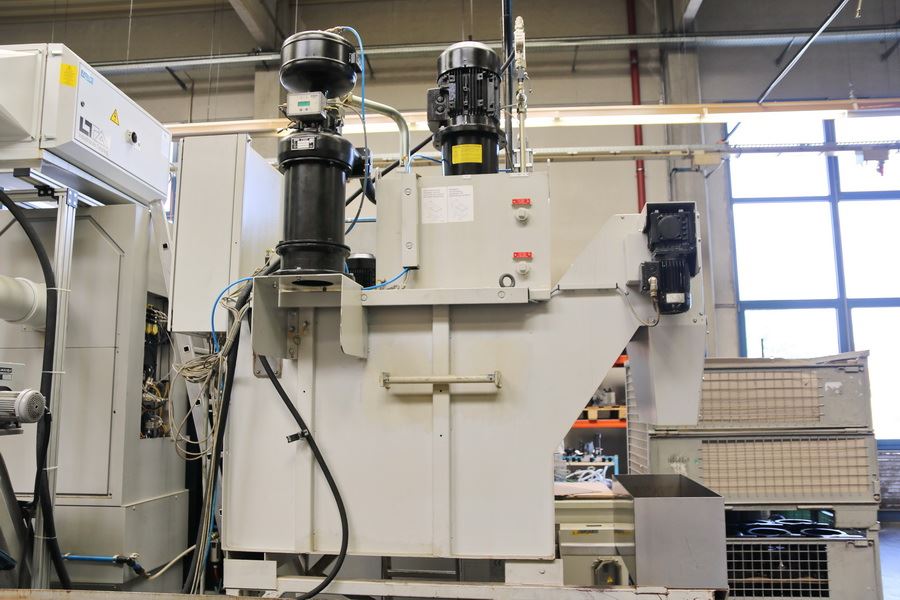

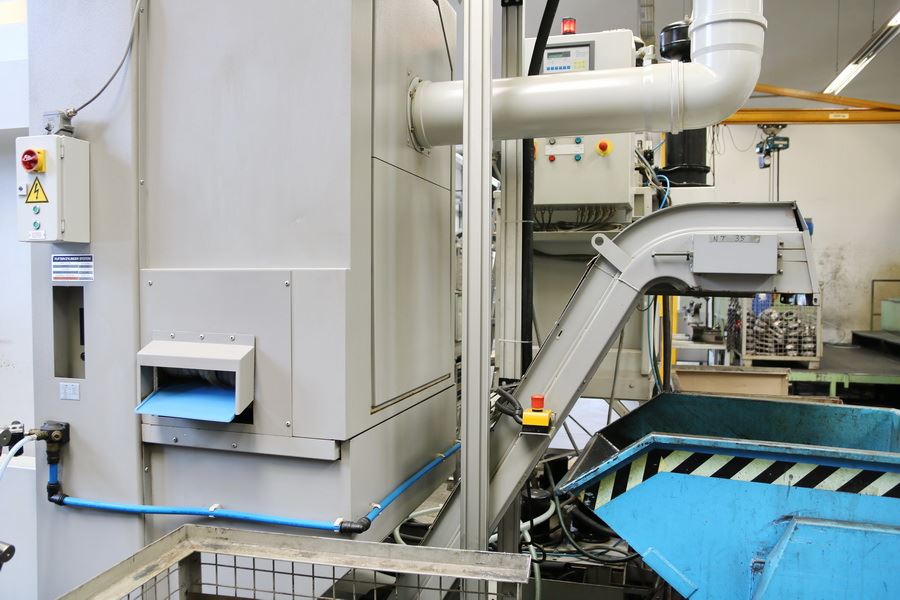

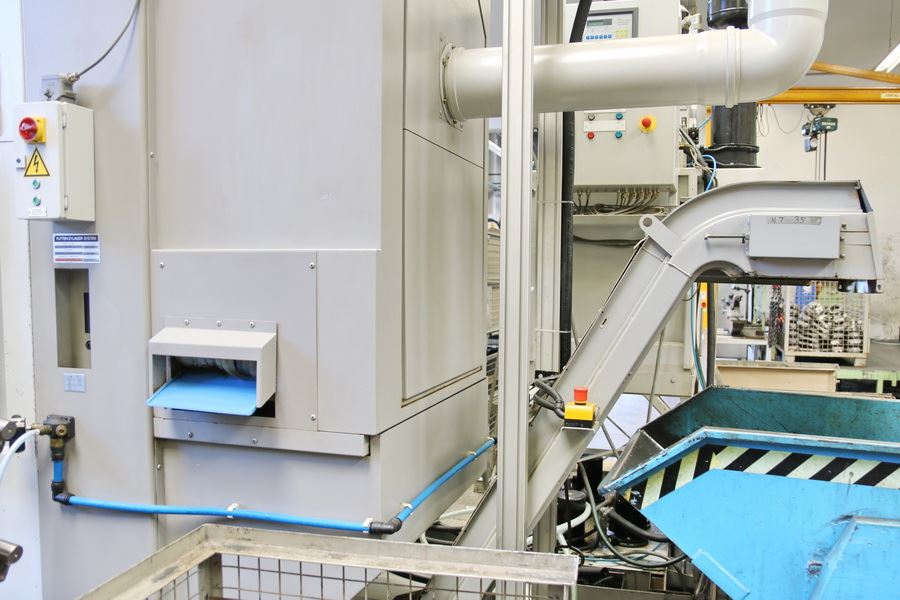

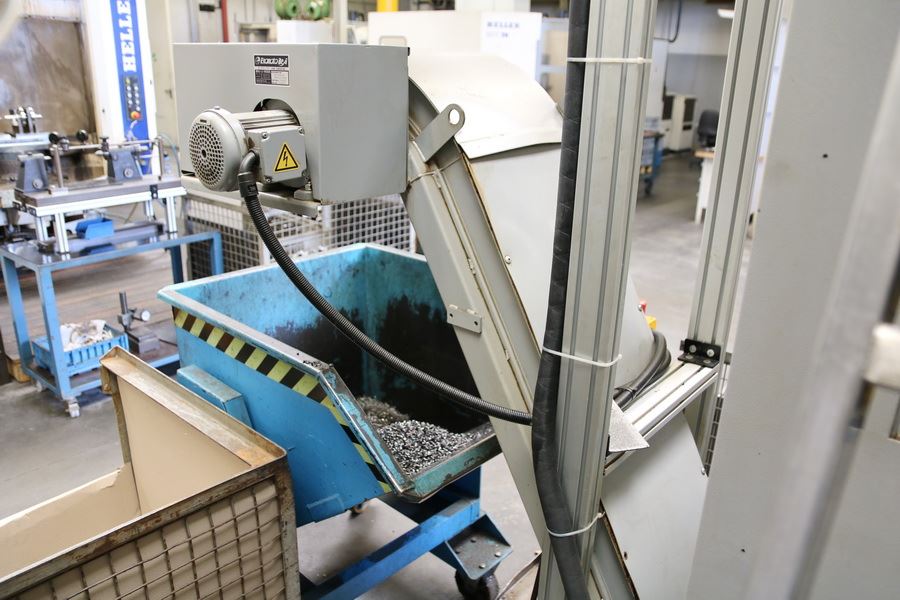

| Späneförderer | |

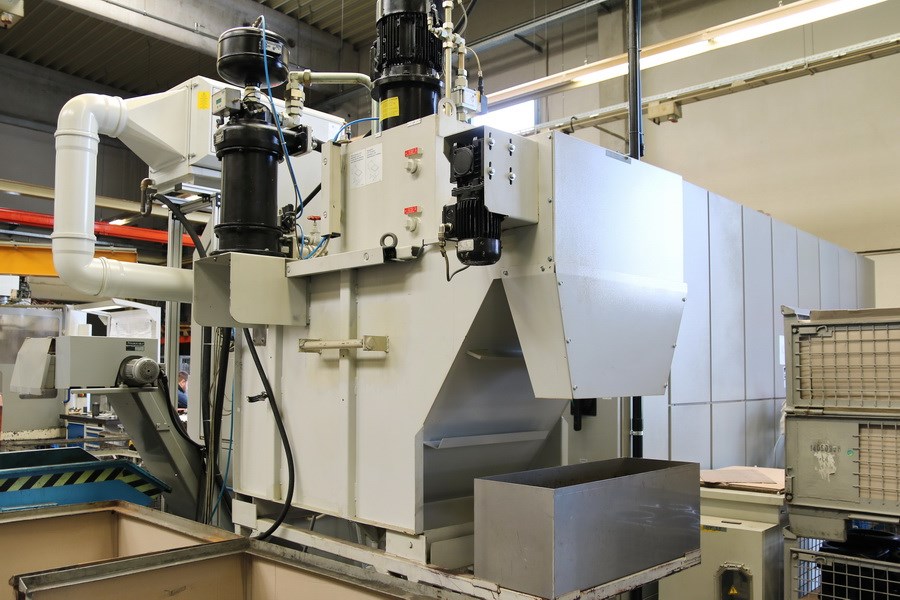

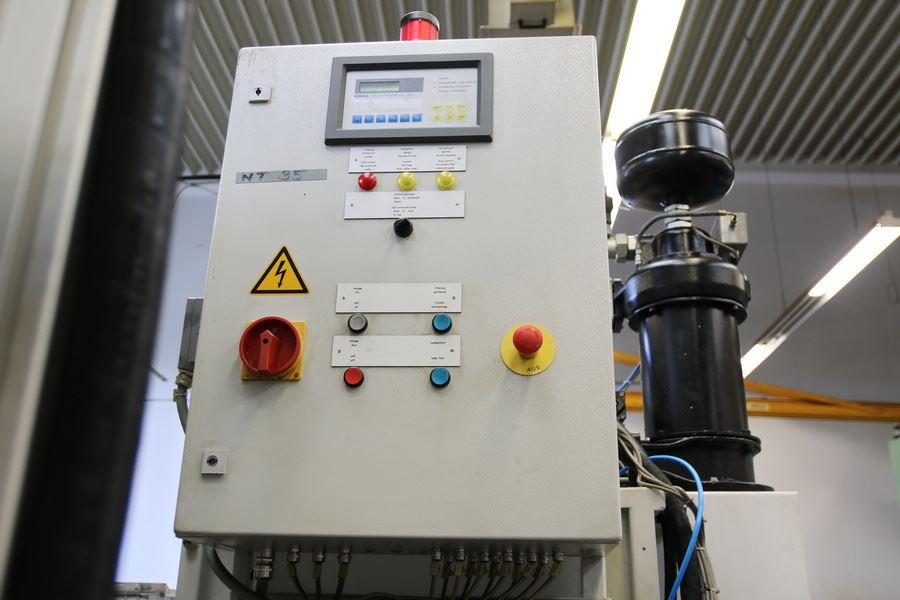

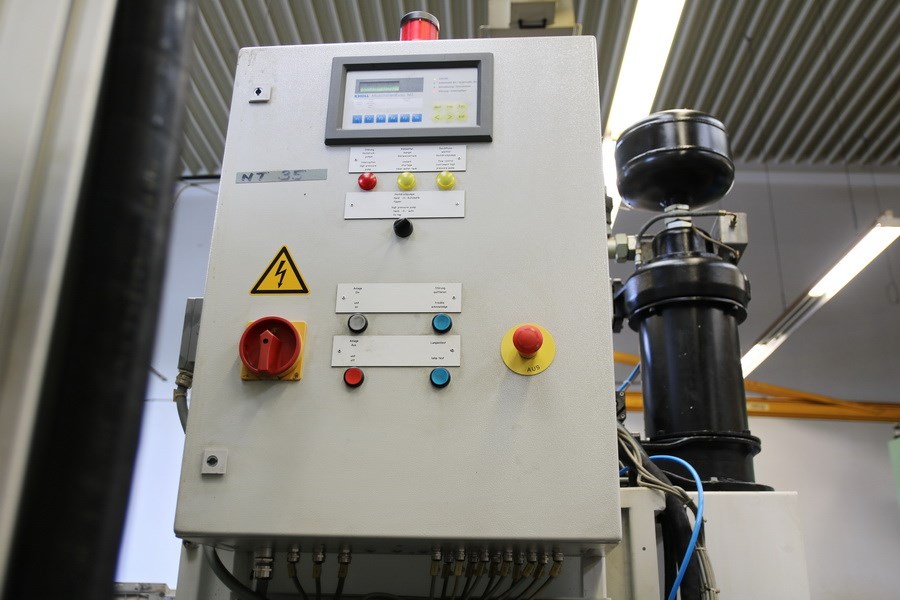

| Hochdruckkühlung | Interface Knoll |
| Signal-Lampe | |
| B-Achse | |
| Hydraulikeinheit | |

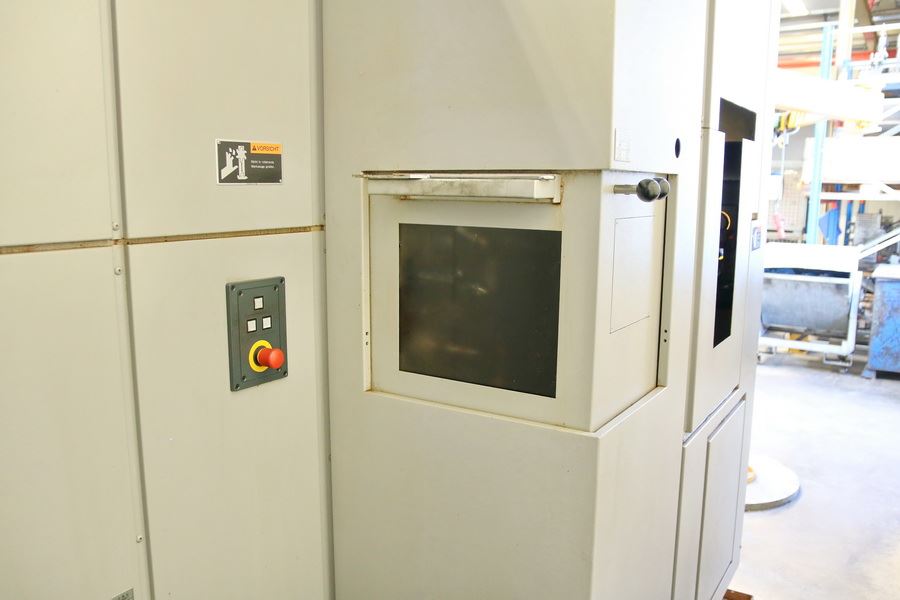

| Werkzeugwechsler | 40 pos. |

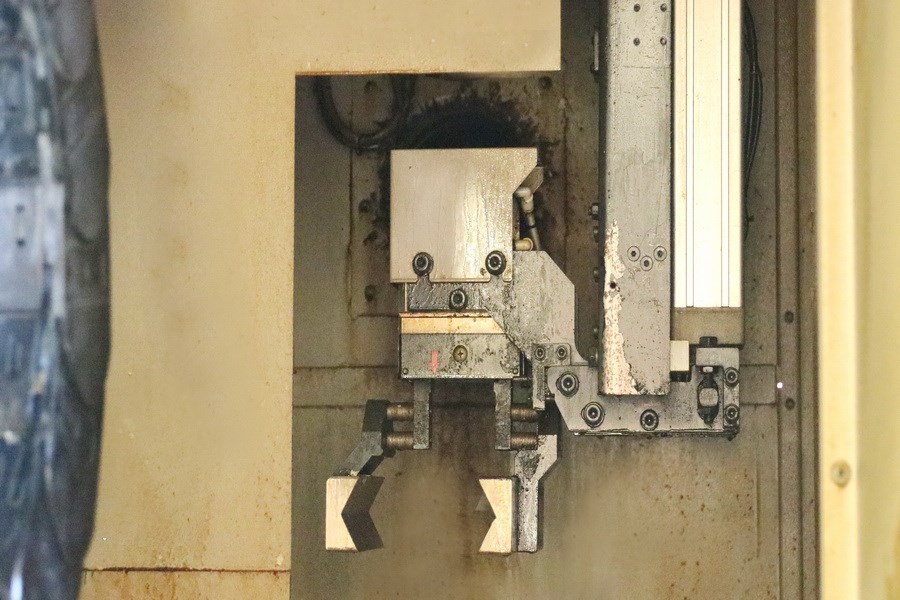

| Teilefänger | |
| Stangenlademagazin | Interface |
| Automatische Türe | |

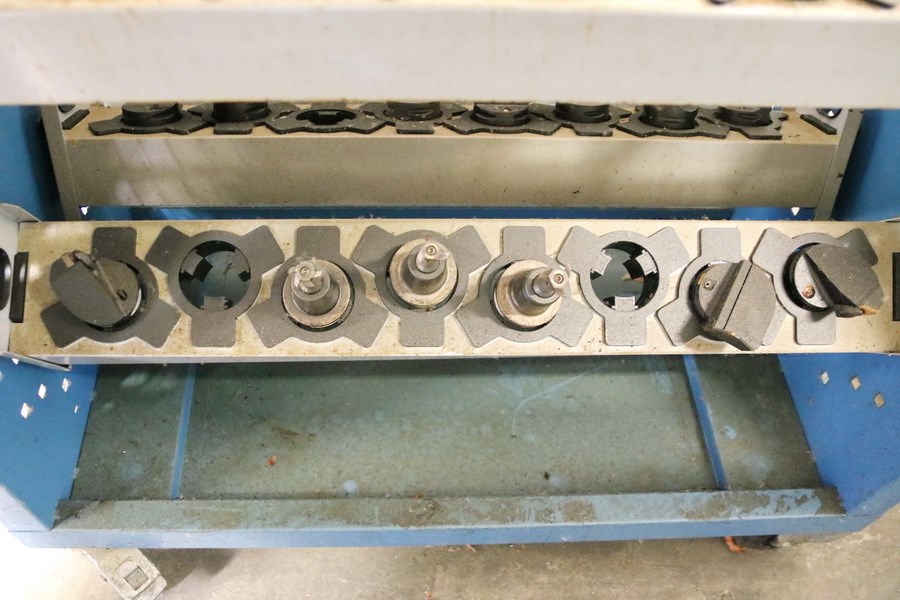

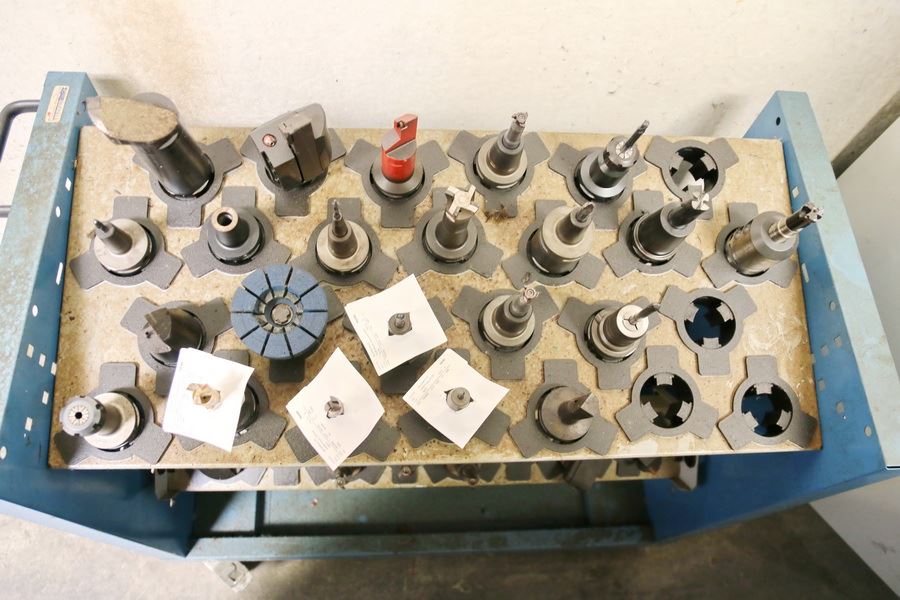

| div. Werkzeughalter | ca. 30x Capto C6 |
| Irrtum in den technischen Daten vorbehalten. | |
