Das Angebot ist beendet.

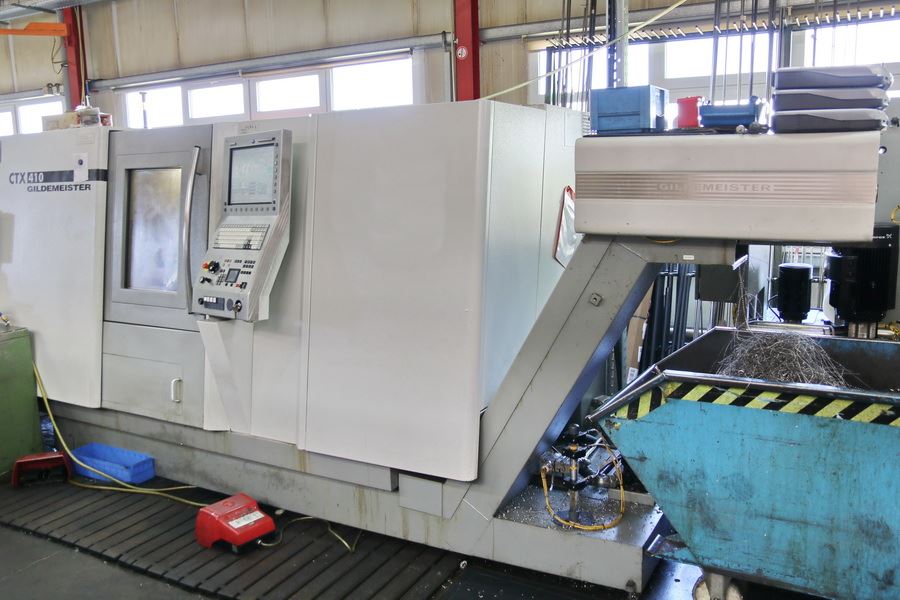

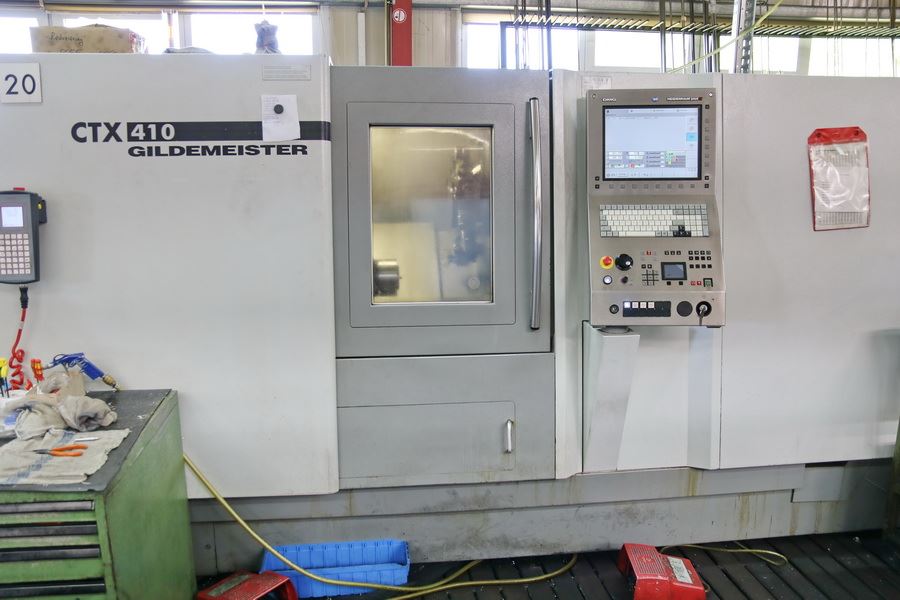

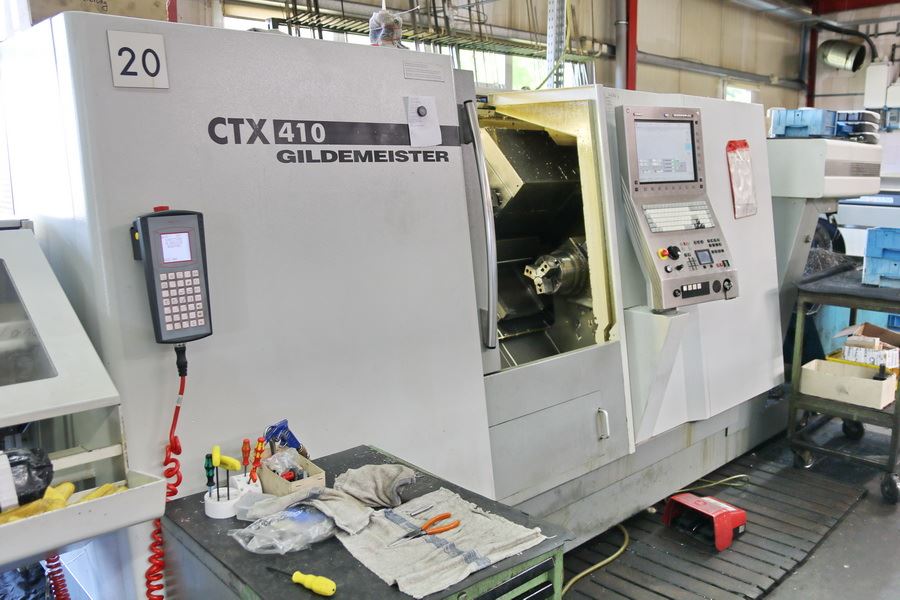

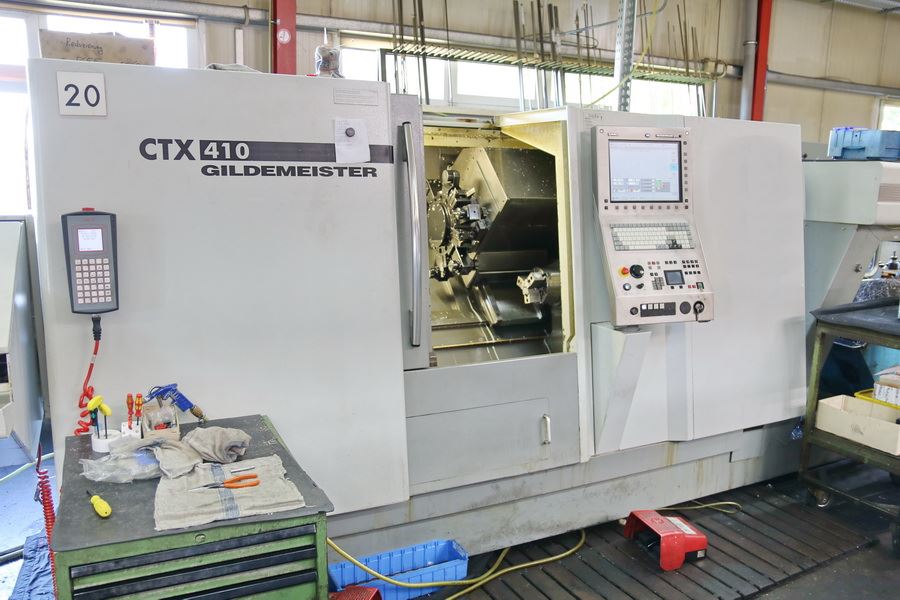

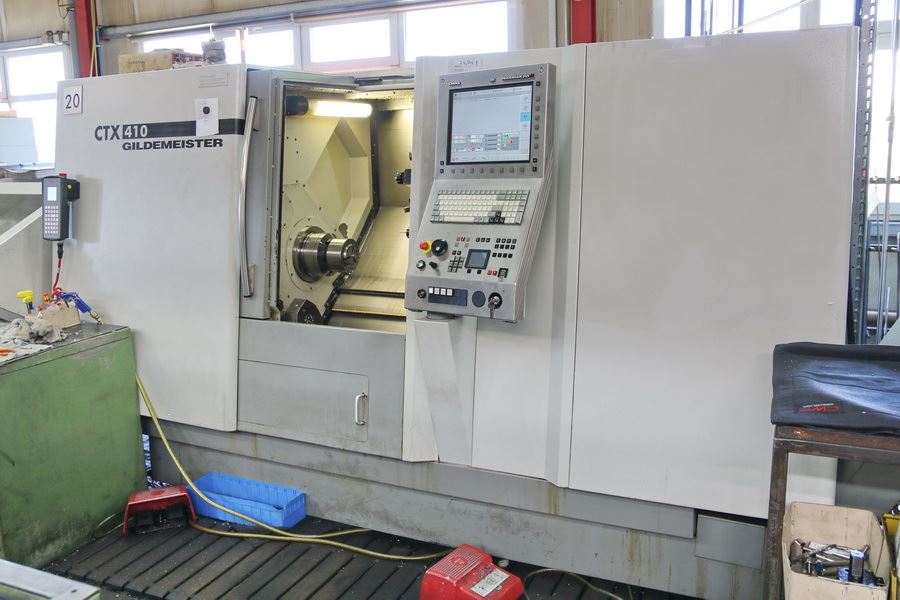

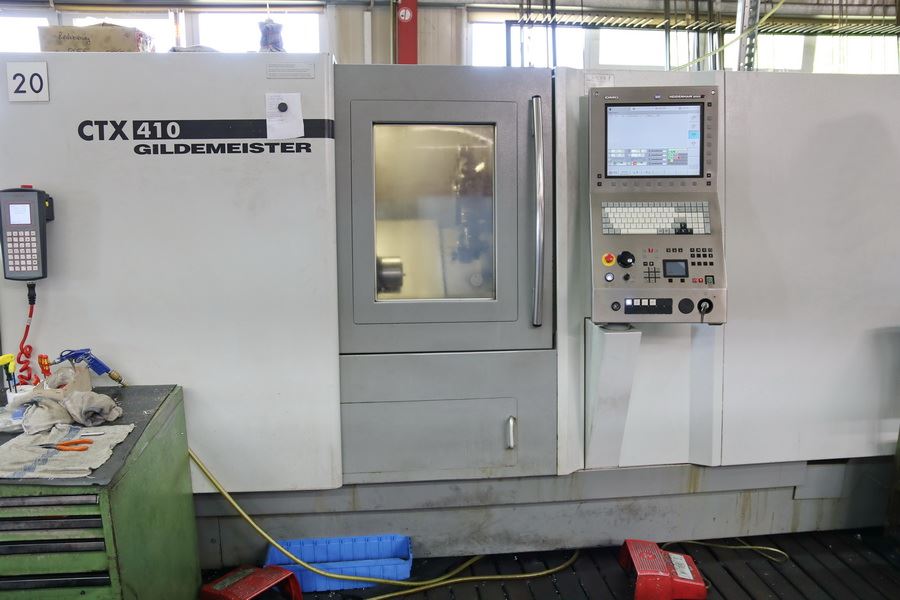

GILDEMEISTER - CTX 410 V6
CNC - Drehmaschinen
CNC - Dreh- und Fräszentren
| Verkäufer CNC-Shop |
|
| View More Listings | |
Beschreibung
| GILDEMEISTER - CTX 410 V6 | |
| Angebotsdetails | |
| Lagernummer | 1039-7974 |
| Maschinenart | CNC Dreh- und Fräszentrum |
| Hersteller | GILDEMEISTER |
| Type | CTX 410 V6 |
| Baujahr | 2007 |

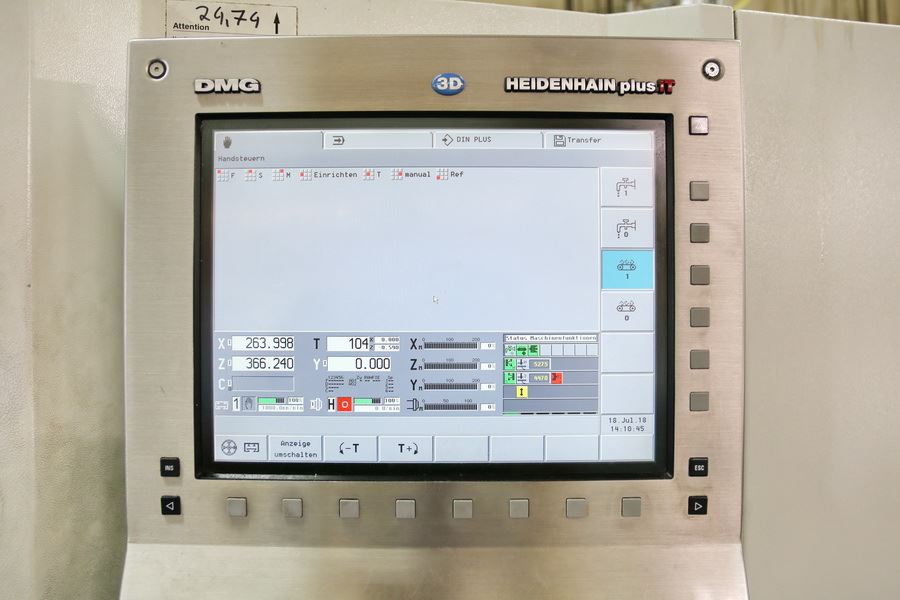

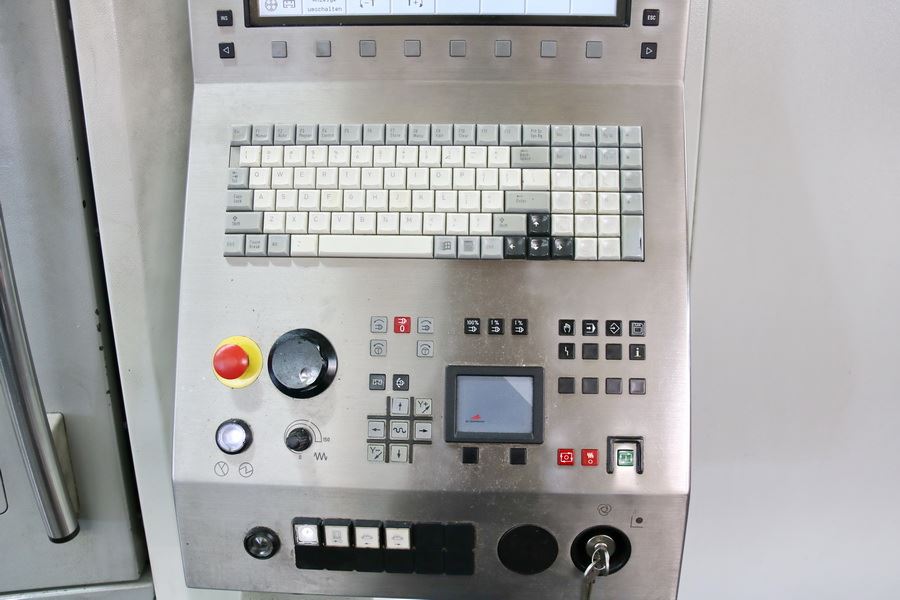

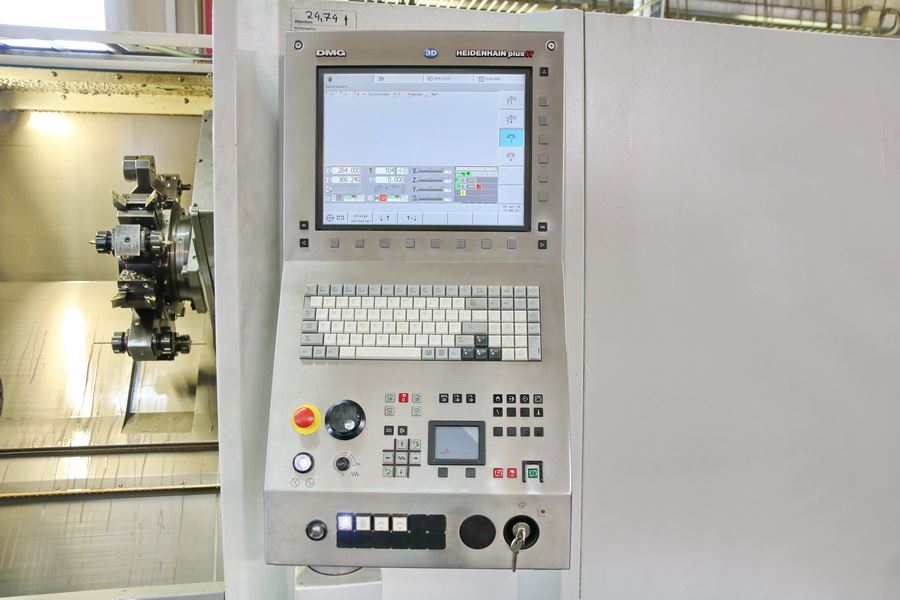

| Steuerung | iT Plus Heidenhain |
| Lagerort | Deutschland |
| Ursprungsland | Deutschland |
| Lieferzeit | nach Absprache |
| Frachtbasis | ab Standort |
| Zusatzinformationen | CNC Dreh- und Fräszentrum GILDEMEISTER - CTX 410 V6 - inkl. Stangenlademagazin - OHNE Werkzeuge |
| Technische Details | |
| Drehdurchmesser | max. 505 mm |
| Drehlänge | 635 mm |
| Steuerung | iT Plus Heidenhain |
| Standard-Drehdurchmesser | 250 mm |
| Umlaufdurchmesser über Bett | 505 mm |
| Umlaufdurchmesser max. über Bettabdeckung | 375 mm |

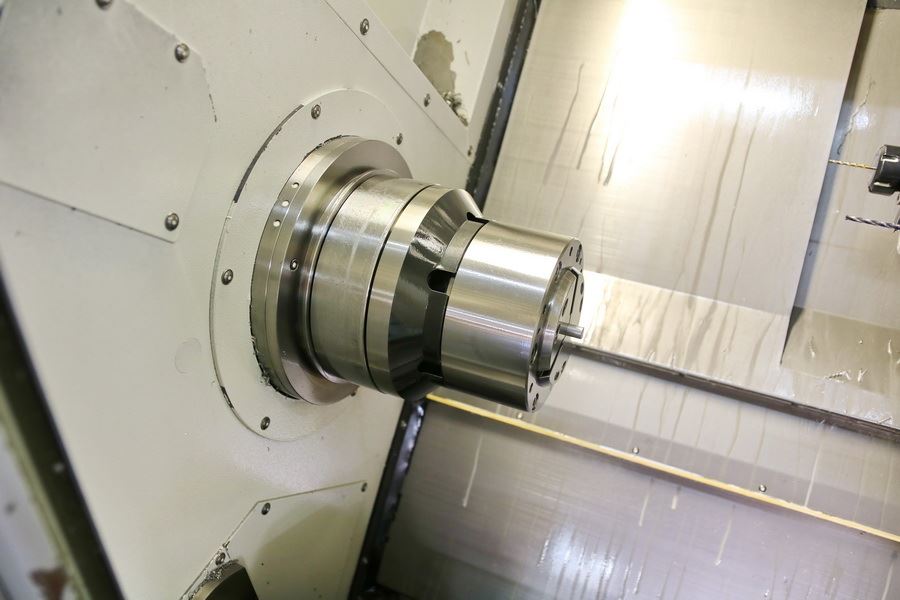

| Hauptspindel: | |
| Drehzahlbereich - Hauptspindel | 25 - 5.000 min/-1 |
| Antriebsleistung - Hauptspindel | 28 / 21 kW |
| Max. Drehmoment | 240 Nm |
| Spindellagerdurchmesser | 130 mm |
| Spannfutter-Durchmesser | - mm |
| max. Stangendurchmesser | 65 mm |
| Spindelnase | 170h5 |
| C-Achse | 0,001 ° |

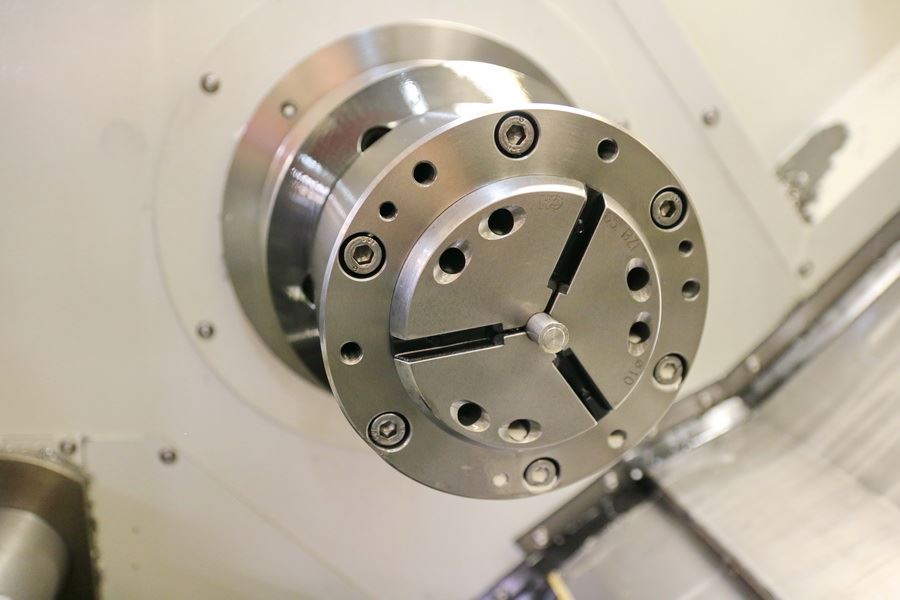

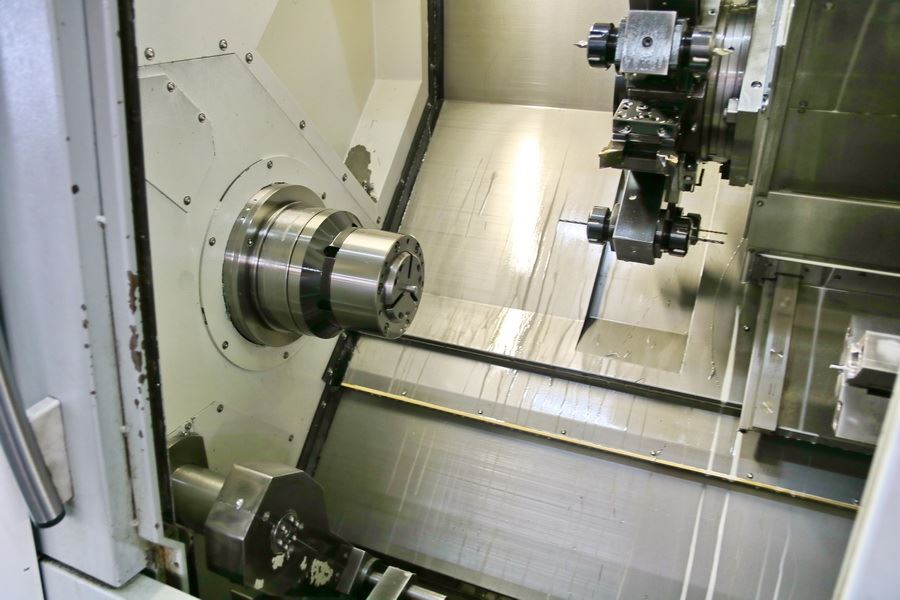

| Gegenspindel: | |
| Drehzahlbereich - Gegenspindel | 31 - 6.000 min/-1 |
| Antriebsleistung - Gegenspindel | 16,2 / 12,6 kW |
| Spindellagerdurchmesser | 90 mm |
| Spannfutter-Durchmesser | 165 mm |
| max. Stangendurchmesser | 43 mm |
| Spindelnase | 140h5 |
| C-Achse | 0,001 ° |

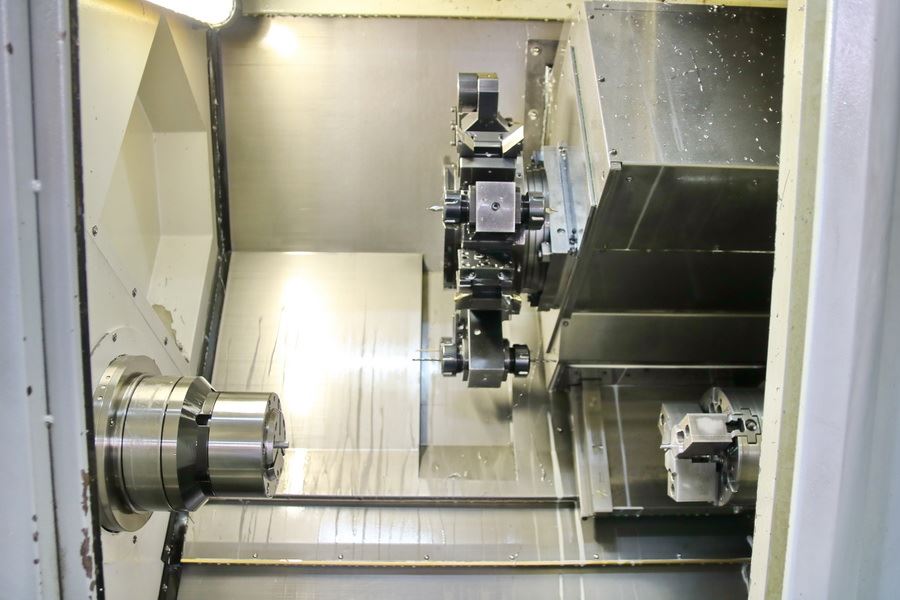

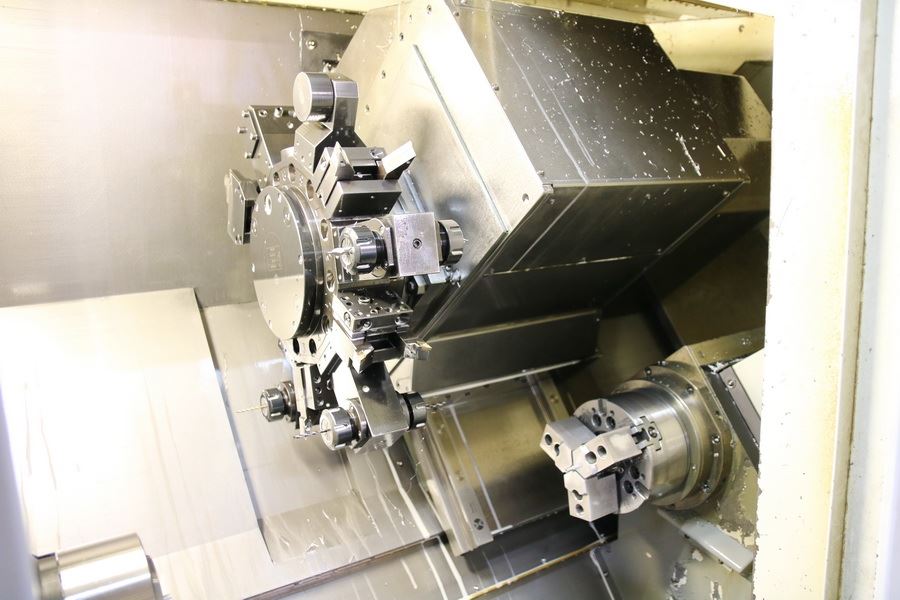

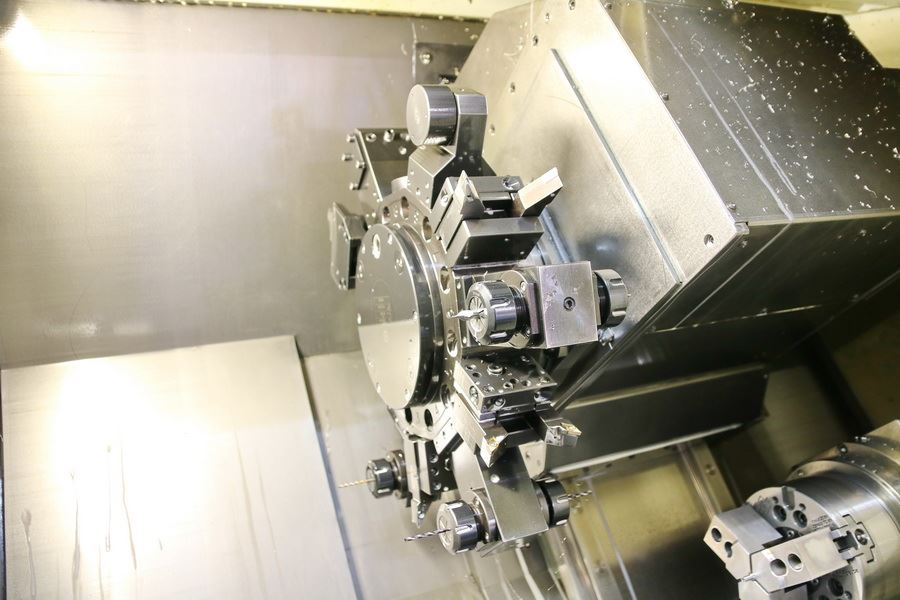

| Werkzeugrevolver: | |
| Anzahl der Werkzeugplätze | 12 pos. |
| Anzahl der angetriebenen Werkzeugstationen | 12 pos. |
| Drehzahlbereich - angetr. Werkzeugstationen | max. 4.500 min -1 |
| max. Spannzangenbohrung | 16 mm |
| Verfahrwege: | |
| x-Achse | 150 mm |
| y-Achse | 80 (+/-40) mm |
| z-Achse | 650 mm |
| Gesamtleistungsbedarf | 64 kW |
| Maschinengewicht ca. | 5,8 t |
| Raumbedarf ca. | 5,0 x 2,5 x 2,8 m |
| Zubehör | |
| Dokumentation | |

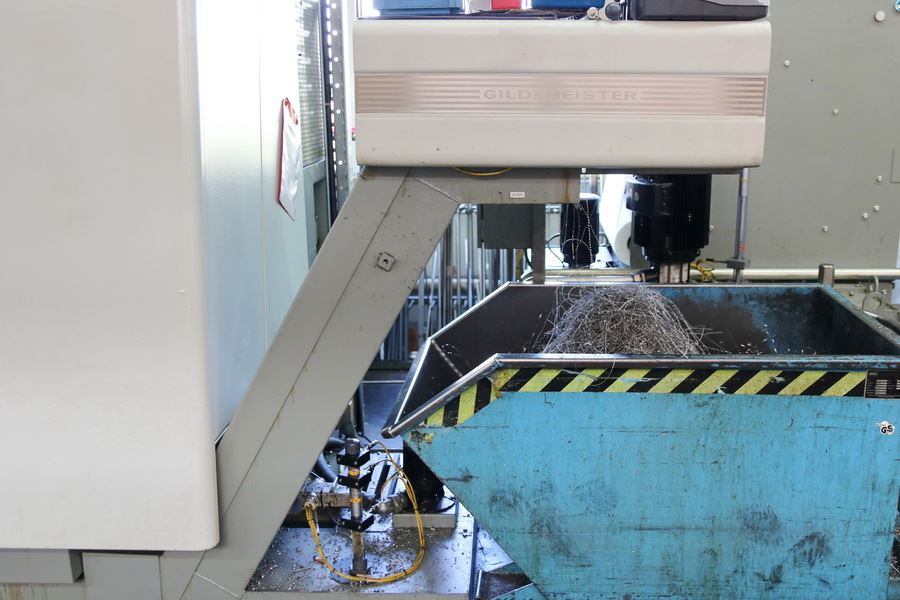

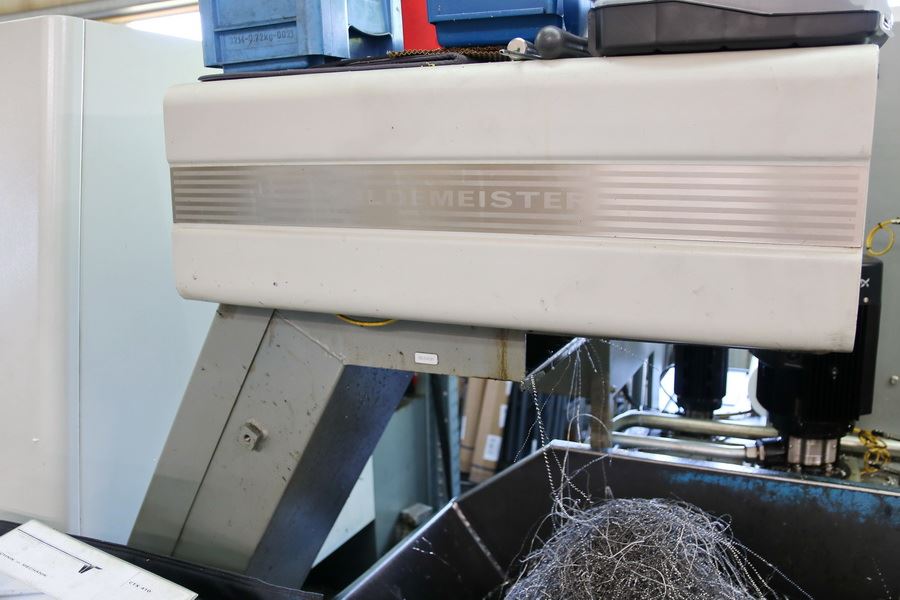

| Späneförderer | |
| Gegenspindel | |
| C-Achse | |
| Y-Achse | |
| Werkzeugantrieb | |
| Werkzeugrevolver | Sauter |

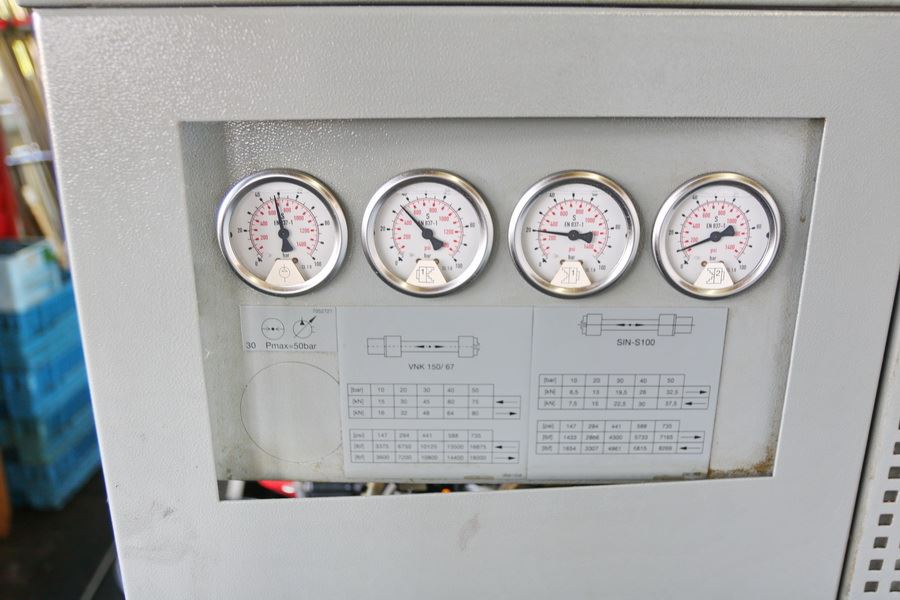

| Hohlspanneinrichtung | hydr. / max. 67mm |
| Teilefänger | 65mm x 120mm |
| Kühlmitteleinrichtung | 8/20 bar |

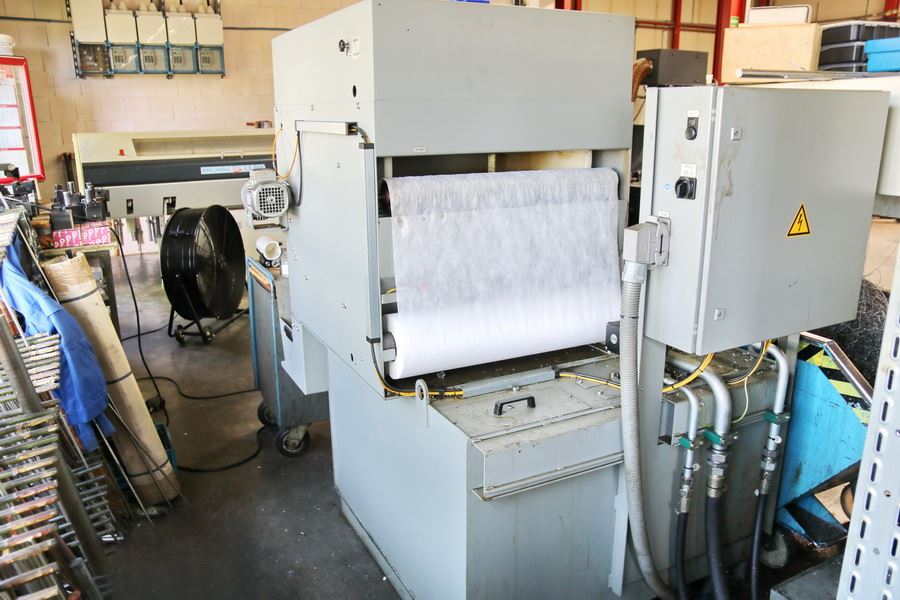

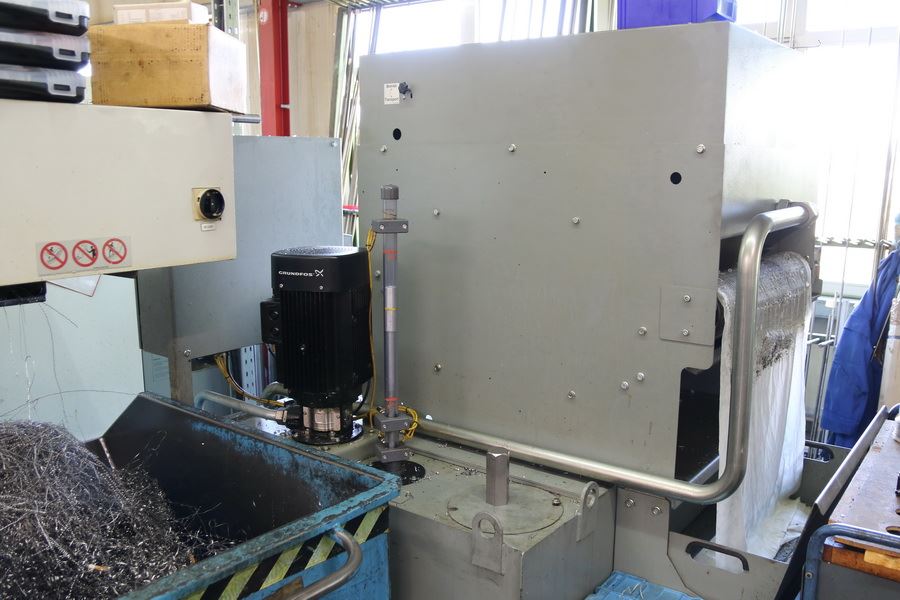

| Papierbandfilter | |
| Interface für Stangenlader | |

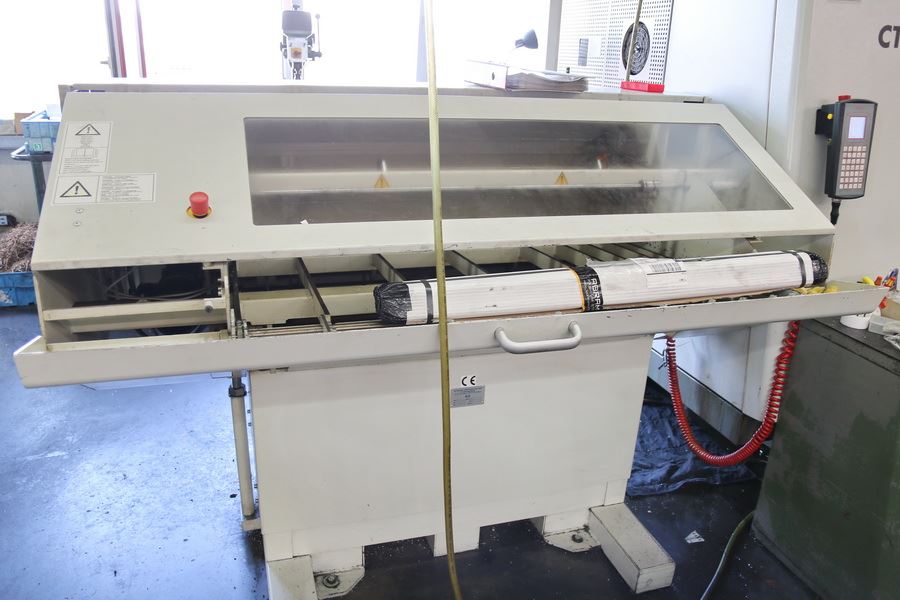

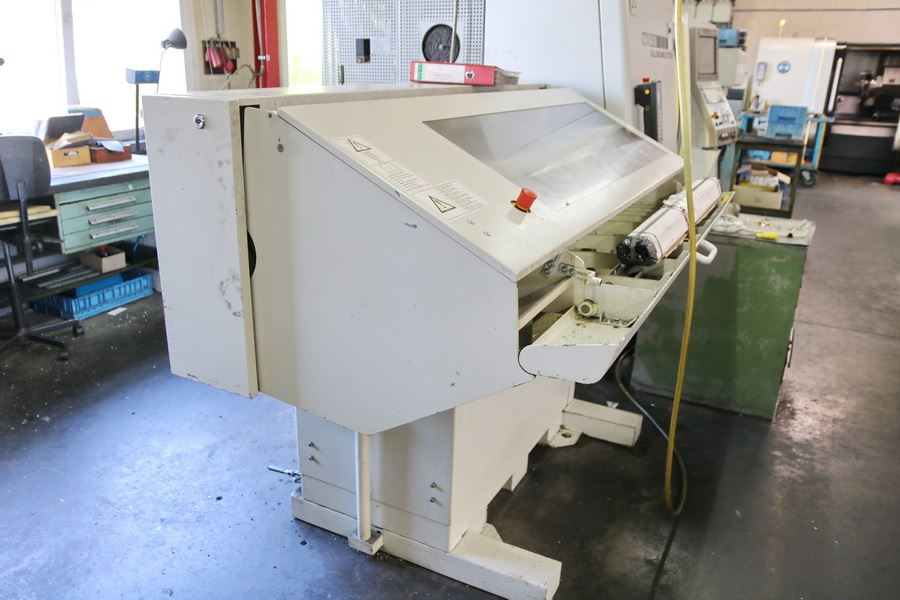

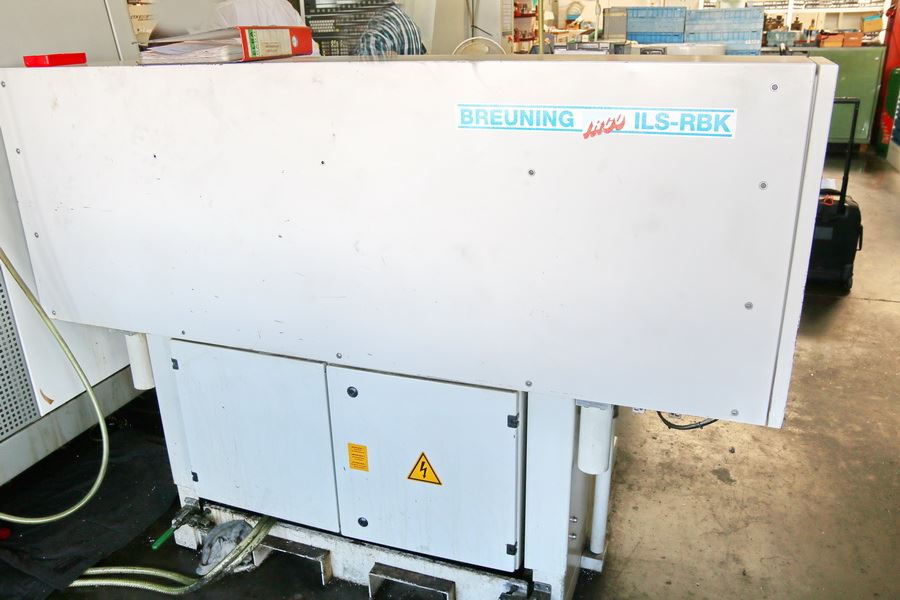

| Stangenlademagazin | IRCO - ILS RBK 100/12 |
| Spannzangenfutter | 65mm |

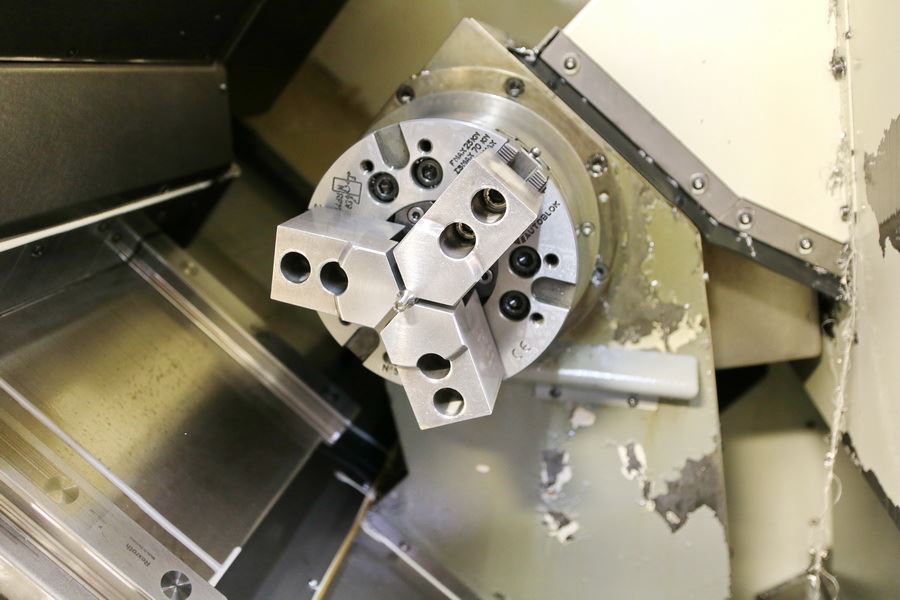

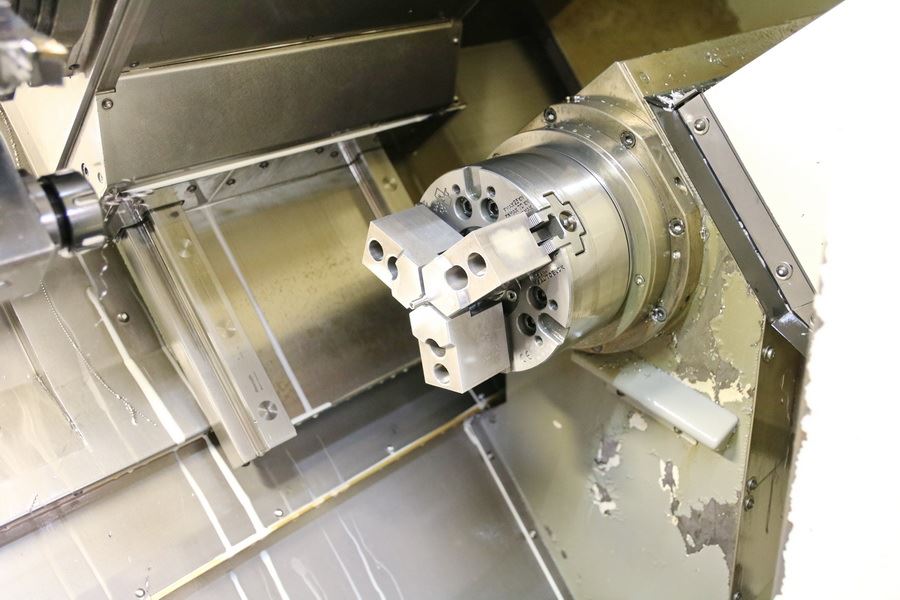

| Dreibackenfutter | BHD 165/43 |
| Signal Lampe - 4 Farben | |
| Irrtum in den technischen Daten vorbehalten. | |
