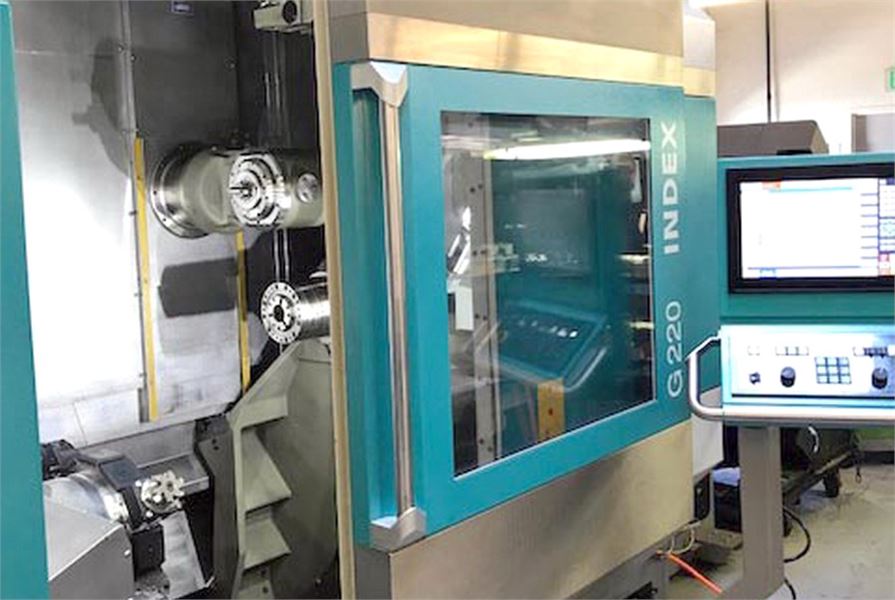

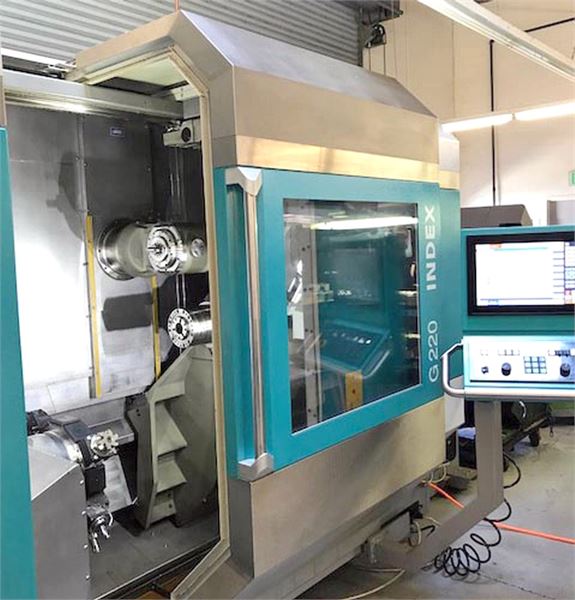

| INDEX - G 220 | |
| Angebotsdetails | |
| Lagernummer | 1039-7890 |
| Maschinenart | CNC Dreh- und Fräszentrum |
| Hersteller | INDEX |
| Type | G 220 |
| Baujahr | 2013 |
| Steuerung | C200 sl Index (840D) |
| Lagerort | USA |
| Ursprungsland | Deutschland |
| Lieferzeit | nach Absprache |
| Frachtbasis | ab Standort |

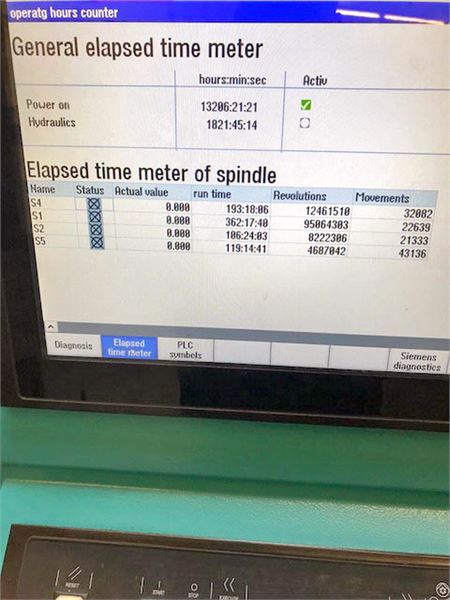

| Zusatzinformationen | CNC - Hochleistungs- Dreh- und Fräszentrum INDEX - G 220 - TOP-Zusatnd ! Nur ca. 365h Spindelstd. ! - Inbetriebnahme 2015 ! - Frässpindel - Haupt- und Gegenspindel - unterer Revolver - Y-Achse - B-Achse - C-Achse - Stangenlademagazin LNS Servo S3 |
| Technische Details | |
| Drehdurchmesser | max. 210 mm |
| Drehlänge | 1.000 mm |
| Steuerung | C200 sl Index (840D) |

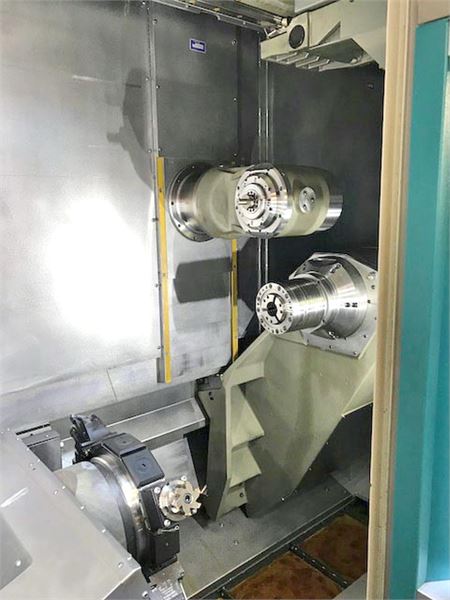

| Hauptspindel: | |
| Max. Drehzahl | 5.000 min/-1 |
| Antriebsleistung - Hauptspindel | 20 / 24 kW |
| Max. Drehmoment | 135 / 190 Nm |
| Spindelkopf | Z 140 ISO 702/1 |
| Spindellagerdurchmesser | 110 mm |
| Spindelbohrung | 85 mm |
| max. Stangendurchmesser | 65 mm |
| Spannzylinder | D 65 / 20 |
| Spannkraft | 45,6 kN |
| C-Achse | 0,01 ° |
| Gegenspindel: | |
| Max. Drehzahl | 5.000 min/-1 |
| Antriebsleistung - Gegenspindel | 20 / 24 kW |
| Max. Drehmoment | 135 / 190 Nm |
| Spindelkopf | Z 140 ISO 702/1 |
| Spindellagerdurchmesser | 110 mm |
| Spindelbohrung | 85 mm |
| max. Stangendurchmesser | 65 mm |
| Spannzylinder | D 65 / 32 |
| Spannkraft | 45,6 kN |
| C-Achse | 0,01 ° |
| Verfahrweg Gegenspindel | 1.040 mm |

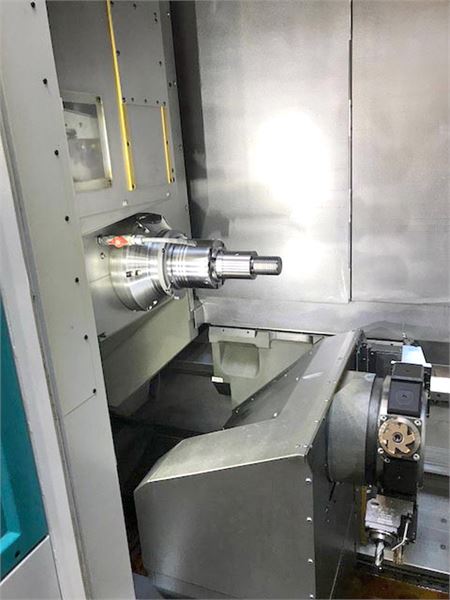

| Frässpindel: | |
| Max. Drehzahl | 18.000 min/-1 |
| Antriebsleistung - Frässpindel | 11 kW |
| Max. Drehmoment | 30 Nm |
| Werkzeugaufnahme | HSK T40 |
| Werkzeugspannung | 10 kN |
| Y - Achse | +/- 80 mm |
| B - Achse | -35/+215 ° |
| Werkzeugrevolver: | |
| Anzahl der Werkzeugplätze | 12 pos. |
| Schaftdurchmesser | 30 mm |
| Schaftdurchmesser der Bohrer | max. 55 mm |
| Anzahl der angetriebenen Werkzeugstationen | 12 pos. |
| Drehzahlbereich - angetr. Werkzeugstationen | max. 7.200 min -1 |
| Antriebsleistung angetr. WZ-Stationen | 6 kW |
| Max. Drehmoment | 18 Nm |
| Verfahrwege: | |
| X - Achse | 1: 355+30 / 2: 185 mm |
| Y - Achse | +/- 80 mm |
| Z - Achse | 1: 1.040 / 2: 1.000 mm |
| B - Achse | -35 / +215 ° |
| Vorschübe: | |
| Eilgang | X 1/2: 30 m/min |
| Eilgang | Y: 15 m/min |
| Eilgang | Z 1/2: 55 m/min |
| Vorschubkraft | X: 1: 9 / 2: 7 kN |
| Vorschubkraft | Y: 7,8 kN |
| Vorschubkraft | Z: 1/2: 6,4 kN |

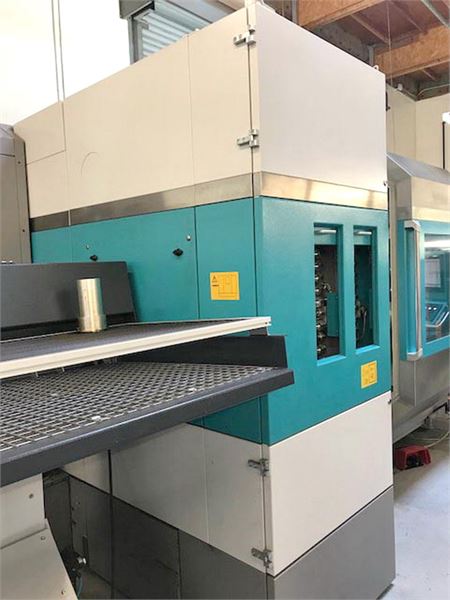

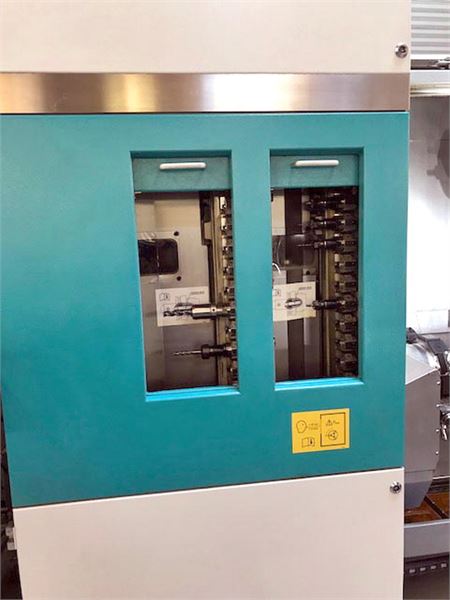

| Werkzeugmagazin: | |
| Anzahl der Werkzeugplätze | 140 (2x 70) pos. |
| Werkzeugaufnahme | HSK T40 |
| max. Werkzeugdurchmesser | 120 mm |
| max. Werkzeuglänge | 1: 200 / 2: 300 mm |
| max. Werkzeuggewicht | 3,0 kg |
| Wechselzeit Span - Span | 6,0 sec |
| Gesamtleistungsbedarf | 43 kW |
| Maschinengewicht ca. | 14,0 t |
| Raumbedarf ca. | 6,0 x 3,5 x 2,8 m |
| Zubehör | |
| Dokumentation | |
| Späneförderer | |
| Kühlmitteleinrichtung | 8 bar |
| Papierbandfilter | KNOLL KF 150 |
| Gegenspindel | |
| Frässpindel | |
| Werkzeugmagazin | |
| Werkzeugrevolver | |
| Werkzeugantrieb | |
| Hohlspanneinrichtung | D65/20 |
| Teilhohlspanneinrichtung | D65/32 (67x420mm) |
| direktes Meßsystem | X1 |
| Signal Lampe - 4 Farben | |
| Spannzangenfutter | Hainbuch Spanntop 65 |
| Kraftspannfutter | Röhm KFD-HS-160 |
| Feuerlöschanlage | Interface |
| Teileabführung | 65x400 mm / 7,5 kg |
| Interface für Stangenlader | |

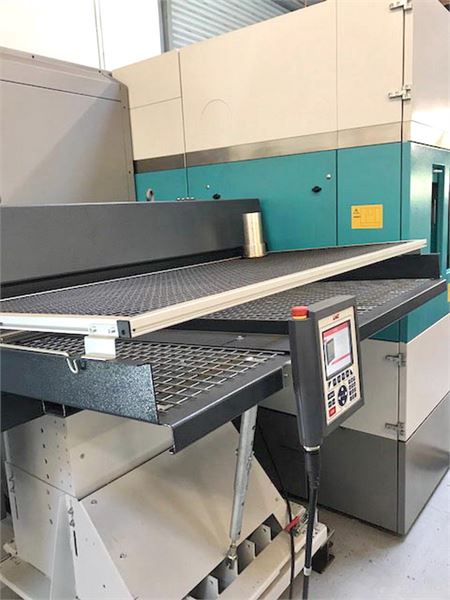

| Stangenlademagazin | LNS Servo S3 |
| Irrtum in den technischen Daten vorbehalten. | |
