MATTEC - 80-30-60
CNC - Fräsmaschinen
Fahrständerfräsmaschinen
Bilder
Verkäufer CNC-Shop |
|
View More Listings |
Beschreibung
MATTEC - 80-30-60 | |
Angebotsdetails | |
Lagernummer | 1039-7667 |
Maschinenart | Portalfräsmaschine |
Hersteller | MATTEC |
Type | 80-30-60 |
Baujahr | 2015 |
Steuerung | Heidenhain iTNC 530 |
Lagerort | Nordrhein-Westfalen |
Ursprungsland | Deutschland |
Lieferzeit | nach Absprache |
Frachtbasis | nach Absprache |
Technische Details | |
x-Weg | 8.500 mm |
y-Weg | 4.400 mm |
z-Weg | 1.600 mm |
Abstand zwischen den Ständern | 3.500 mm |
Durchgangshöhe | 1.590 mm |
Steuerung | Heidenhain iTNC 530 |
Hauptspindel: | |
Drehzahlbereich - Hauptspindel | 4.000 min/-1 |
Antriebsleistung - Hauptspindel | 24 kW |
Max. Drehmoment | 1.000 Nm |
Getriebestufe 1 | 1.000 Nm / 400 rpm |
Getriebestufe 2 | 250 Nm / 1.500 rpm |
Werkzeugaufnahme | ISO 50 |

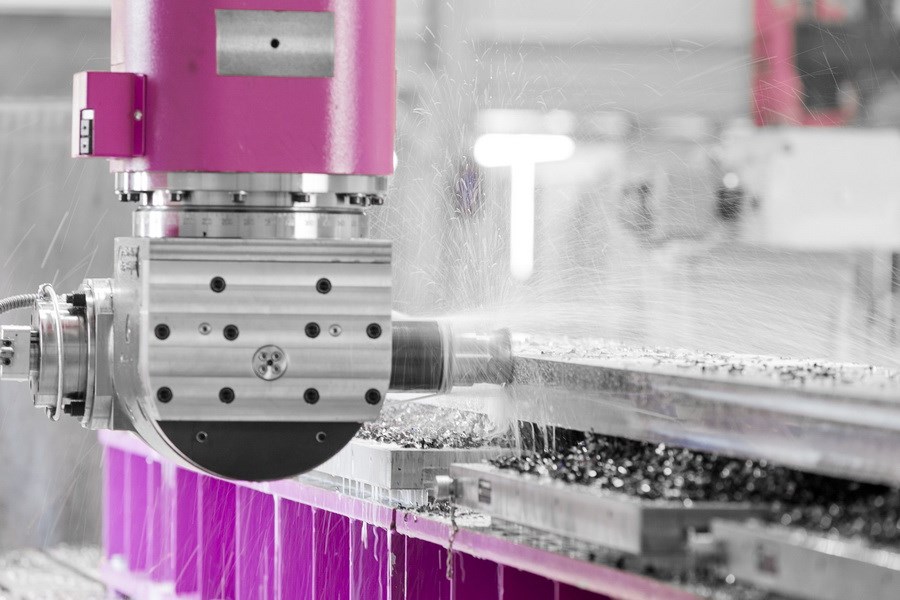

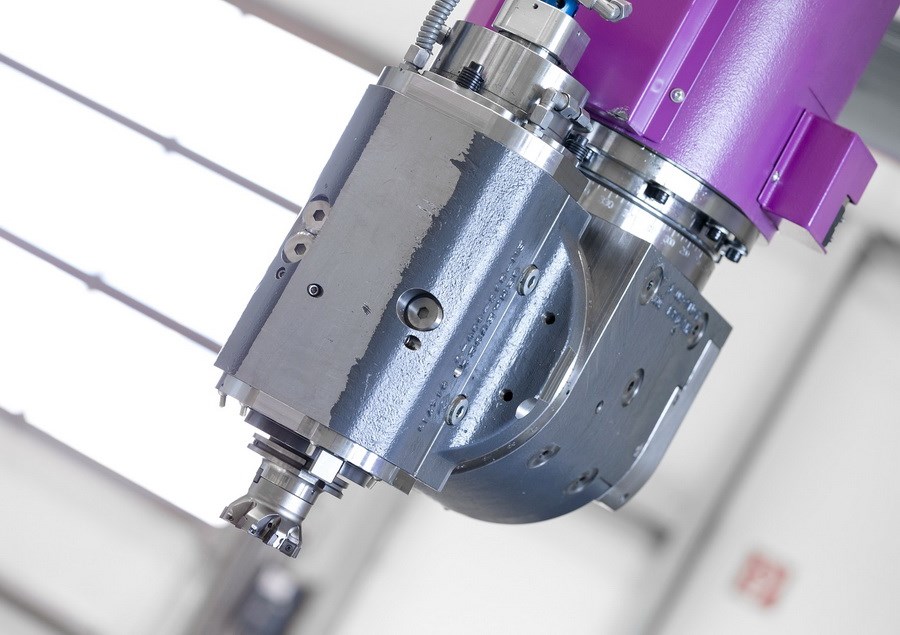

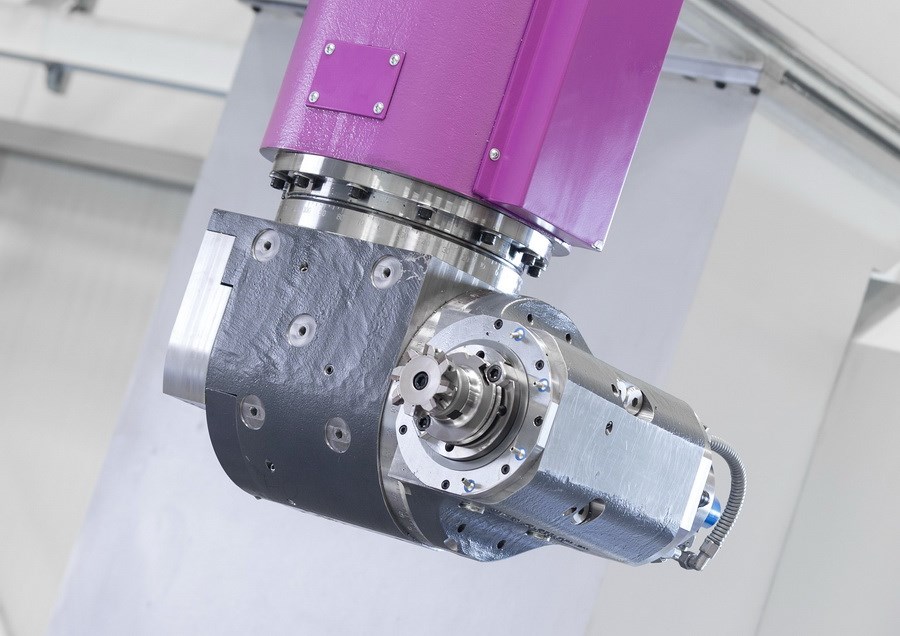

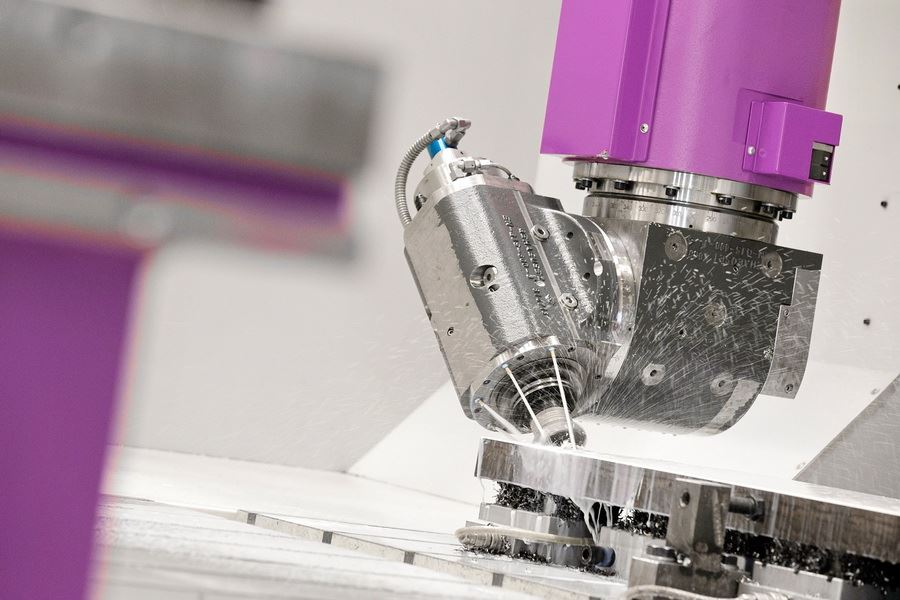

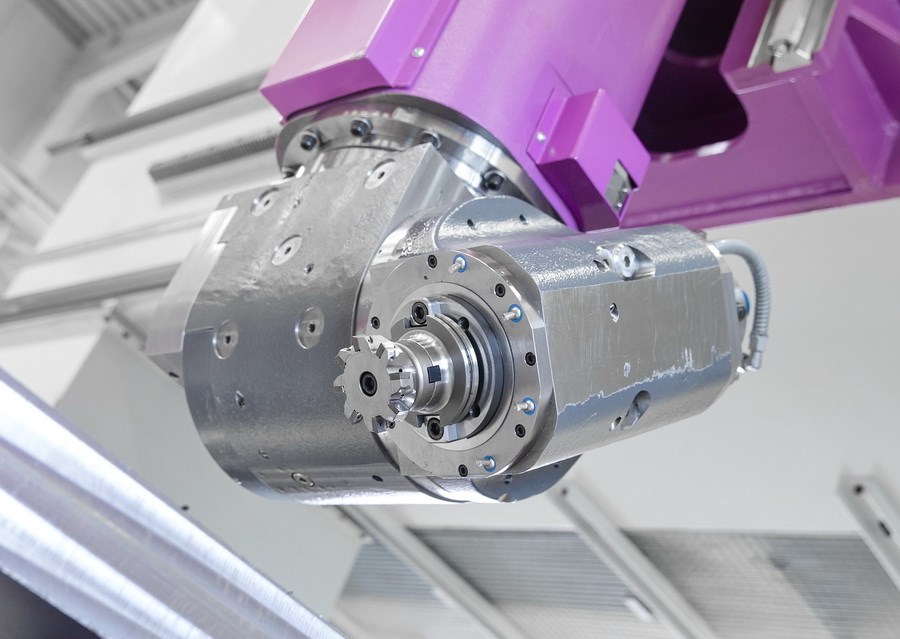

schwenkbar | A: (+/- 90) ° |
drehbar | C: 360° / 2,5° |
Arbeitstisch: | |

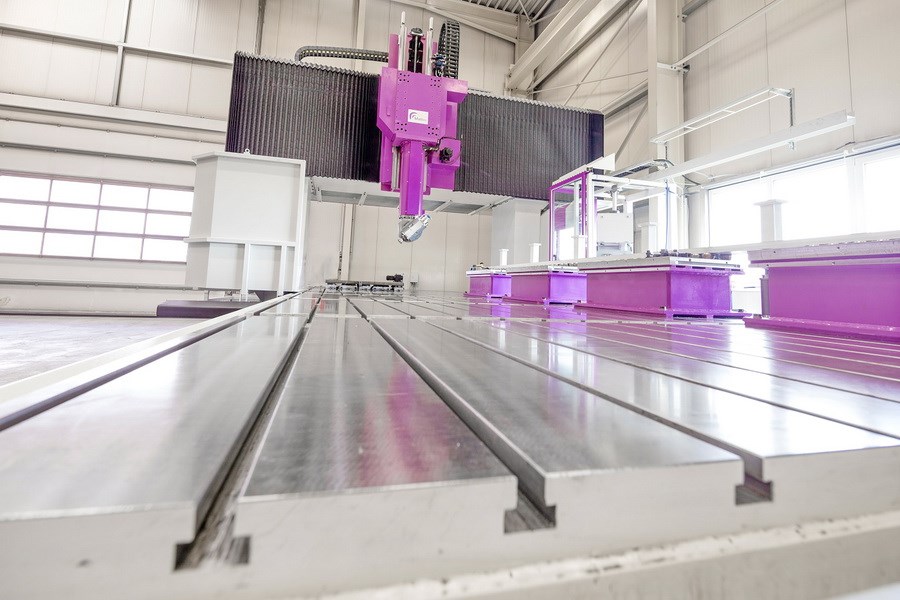

Tischaufspannfläche | 10.000 x 3.200 mm |
Aufspannfläche | 7x 1.350 x 3.200 mm |
T-Nuten | 22 mm |
T - Nutenabstand | 200 mm |
max. Tischbelastung | 30.000 kg |
Werkzeugwechsler: | |
max. Werkstückdurchmesser | 120 mm |
max. Werkzeuggewicht | 15 kg |

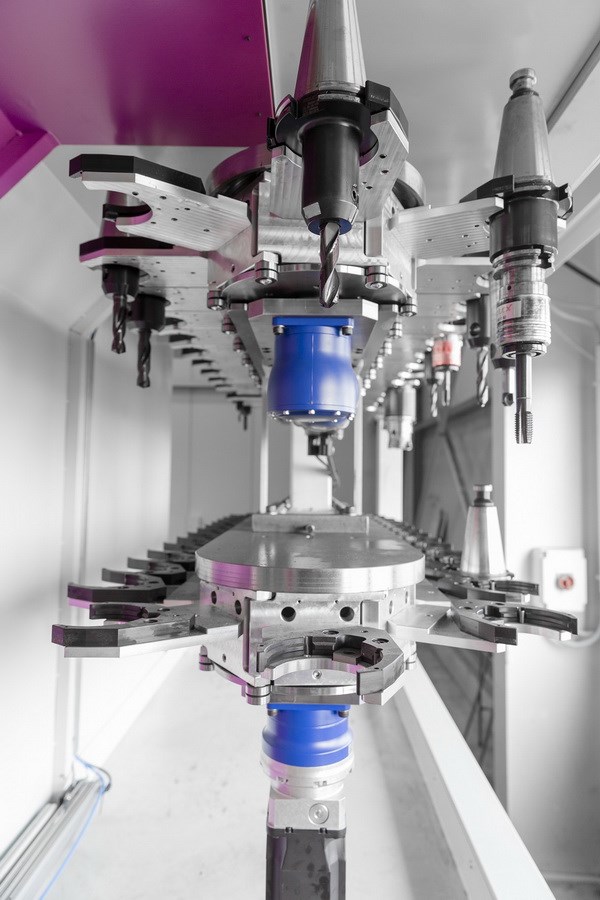

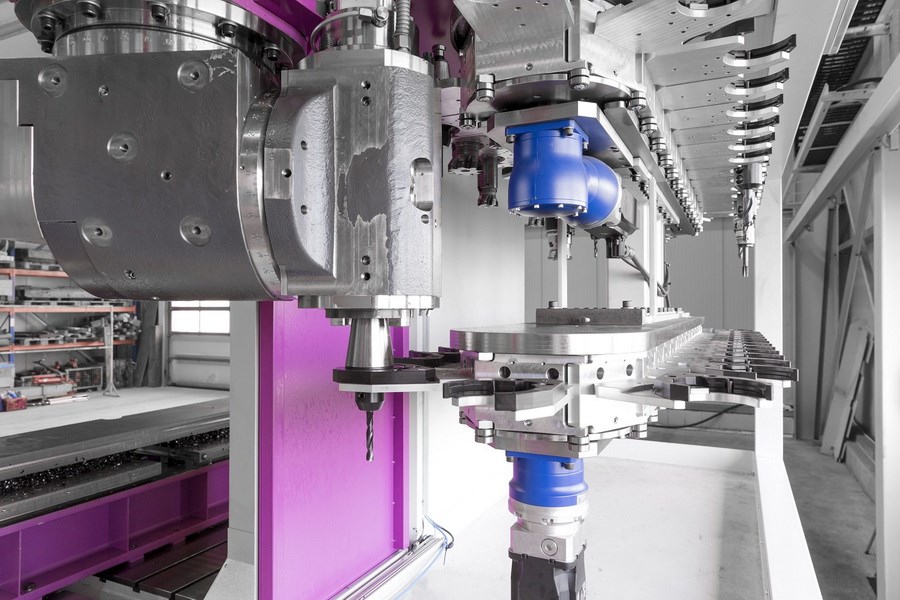

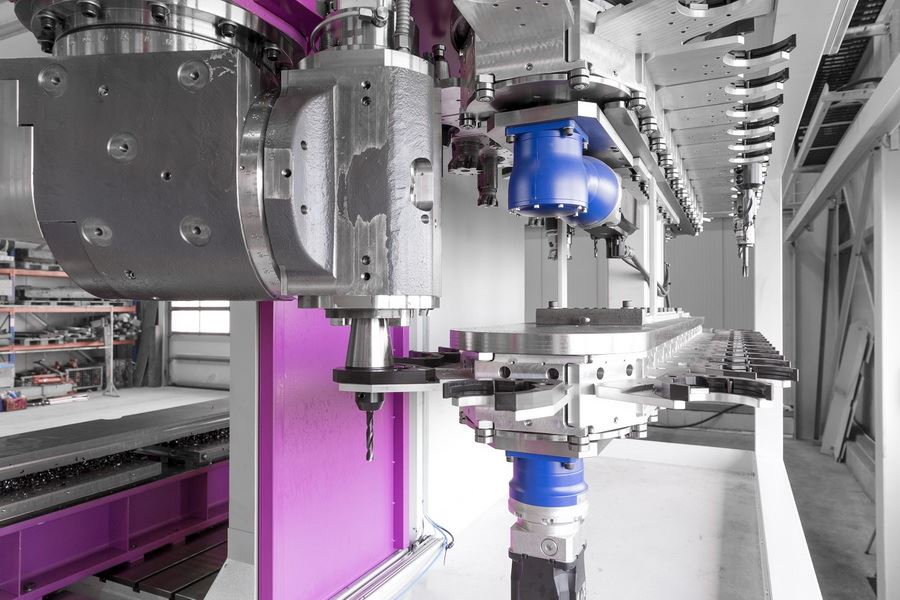

Werkzeugwechsler | 61 pos. |
max. Werkzeuglänge | 300 mm |
max. Werkzeugdurch. bei freier Nachbarbox. | 200 mm |
Werkzeugdurchmesser | 120 mm |
Eilgang | X: 20 / Y: 20 / Z: 20 m/min |
Gesamtleistungsbedarf | ca. 60 kW |
Maschinengewicht ca. | 62 t |
Raumbedarf ca. | 12 x 4,5 x 5,9 m |
Zubehör | |
Kühlmitteleinrichtung | |
Späneförderer | |
Papierbandfilter | 1.500 L |

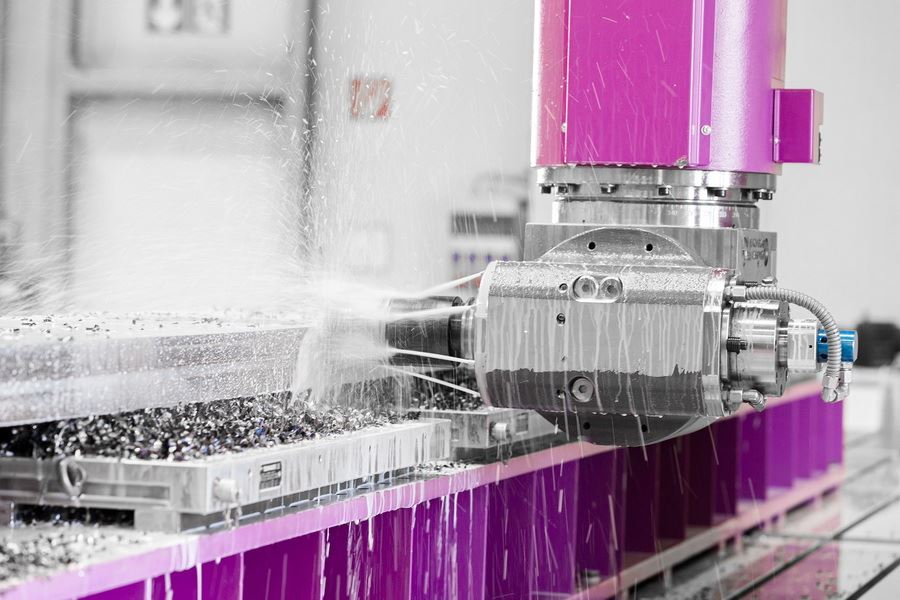

innere Kühlmittelzufuhr | 25 bar |
Meßtaster | Heidenhain TS 460 |
Zusatzinformationen | |

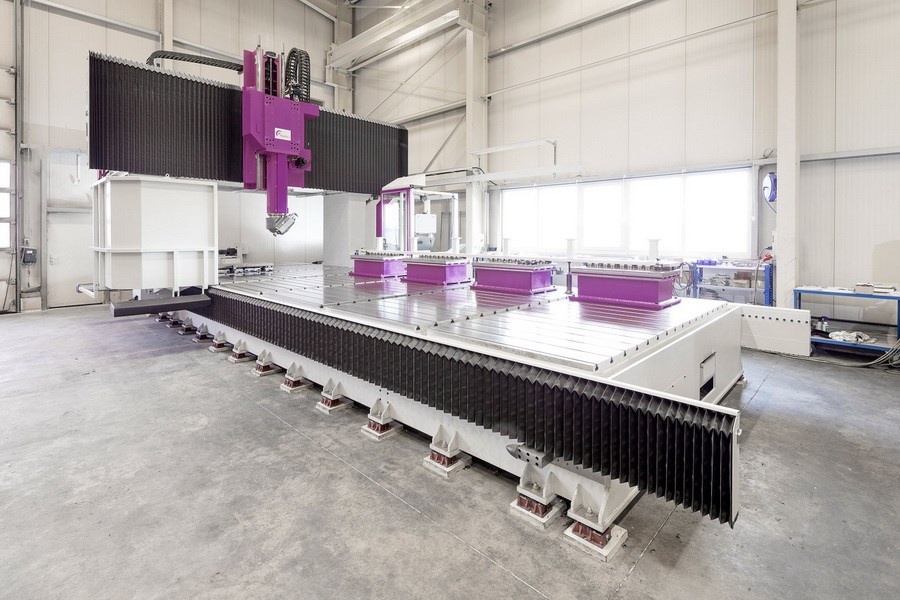

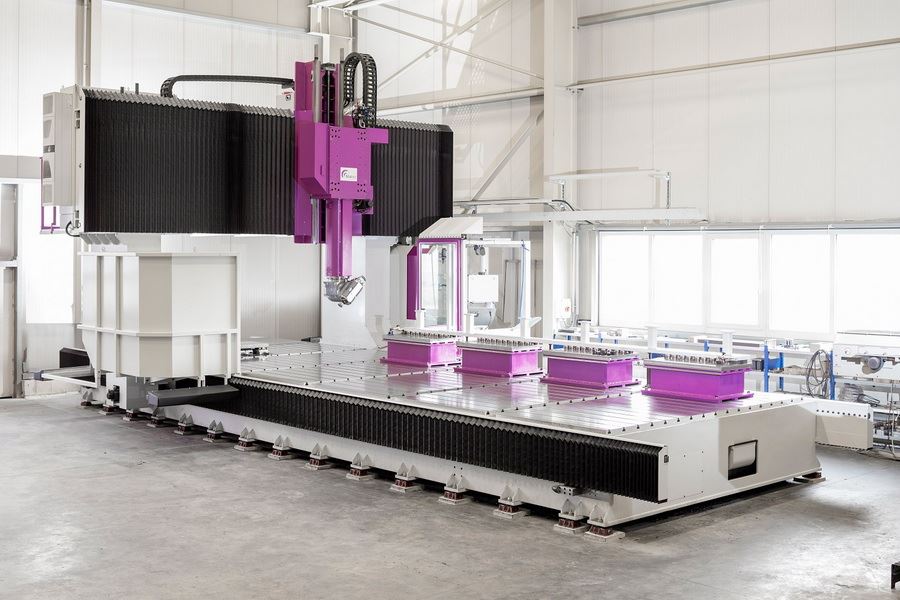

CNC - Portalfräsmaschine MATTEC - 80-30-60 - Nur 980 Spindelstunden - Fahrbares Gantry-Portal - Führungssysteme: Rollenführungen X, Y, Z (Baugröße 55 und 45) - Kraftübertragung X- und Y-Achse: spielfrei, schrägverzahnt, Modul 5 - Kraftübertragung Z-Achse: Kugelgewindetriebe mit spielfrei eingestellten und vorgespannten Muttern - Zentralschmierung für Führungen, Zahnstangen und Gewindetrieb |
|
Irrtum in den technischen Daten vorbehalten. |
