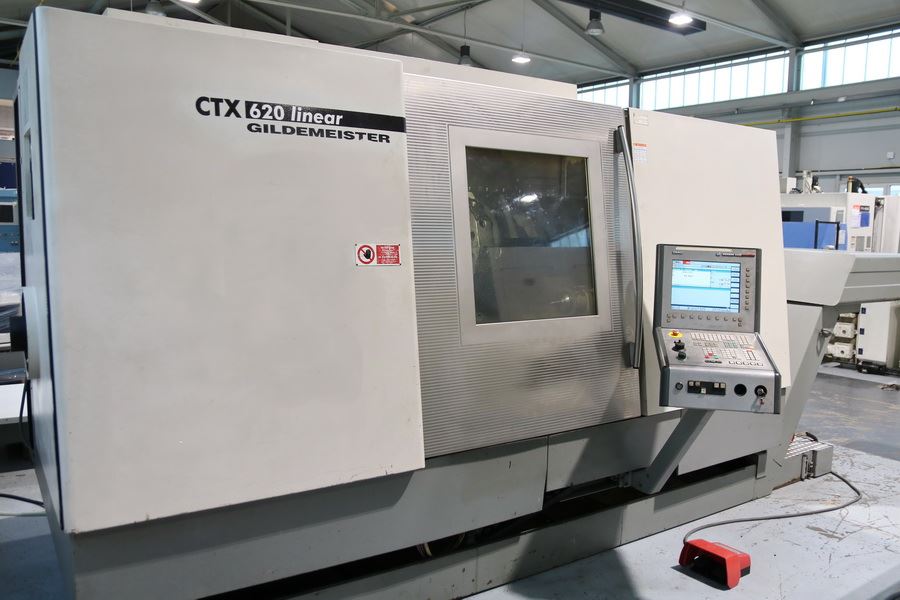

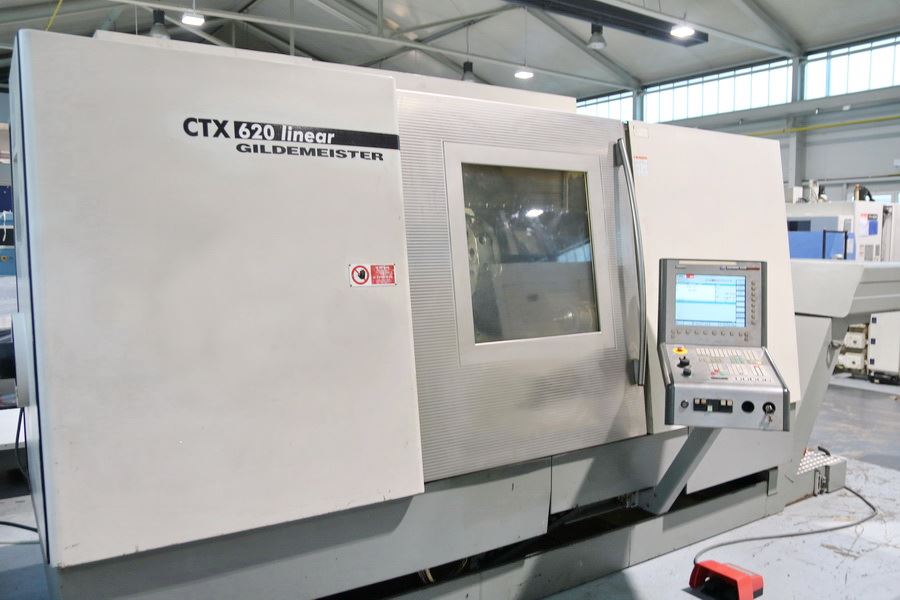

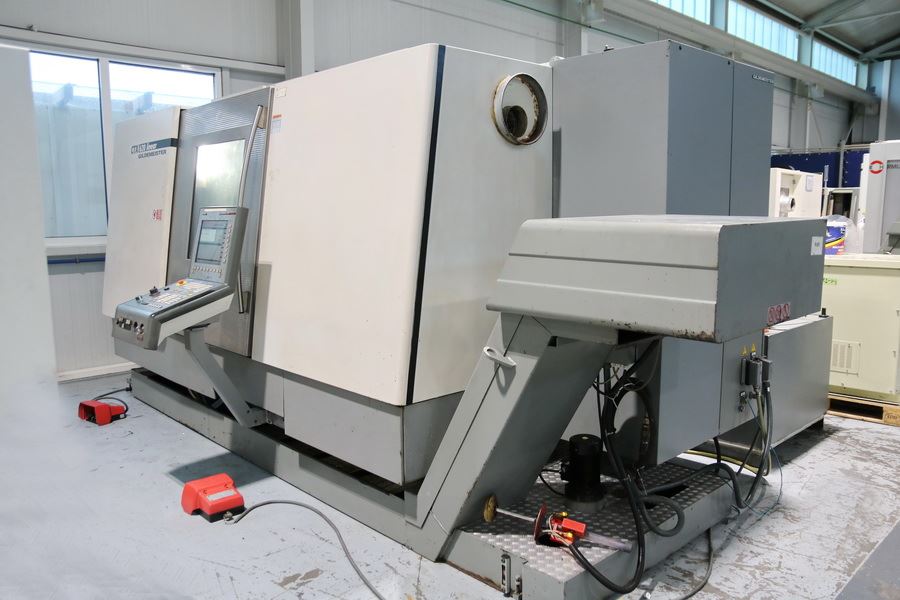

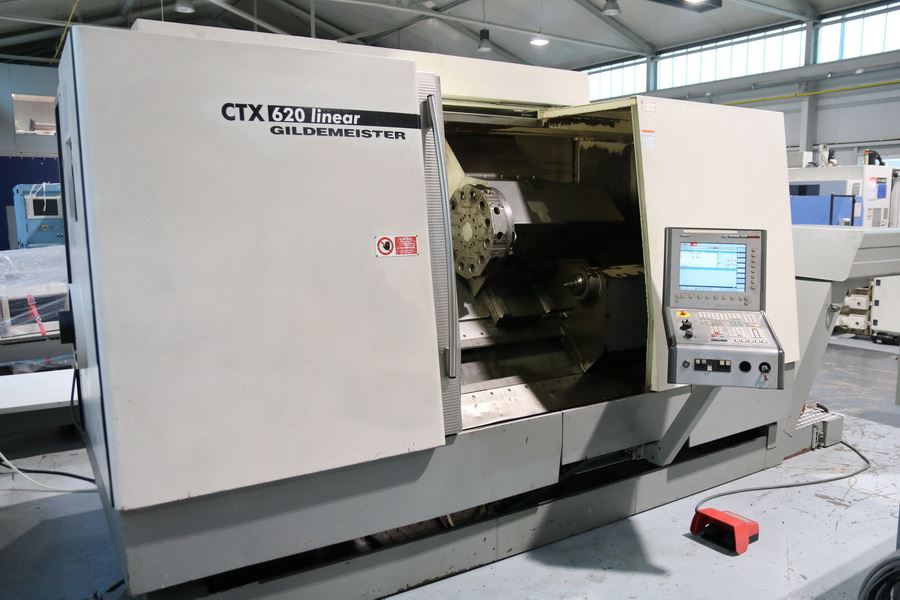

GILDEMEISTER - CTX 620 linear V3
CNC - Drehmaschinen
CNC - Dreh- und Fräszentren
Beschreibung
| GILDEMEISTER - CTX 620 linear V3 | |
| Angebotsdetails | |
| Lagernummer | 1039-8888 |
| Maschinenart | CNC Dreh- und Fräszentrum |
| Hersteller | GILDEMEISTER |
| Type | CTX 620 linear V3 |
| Baujahr | 2006 |

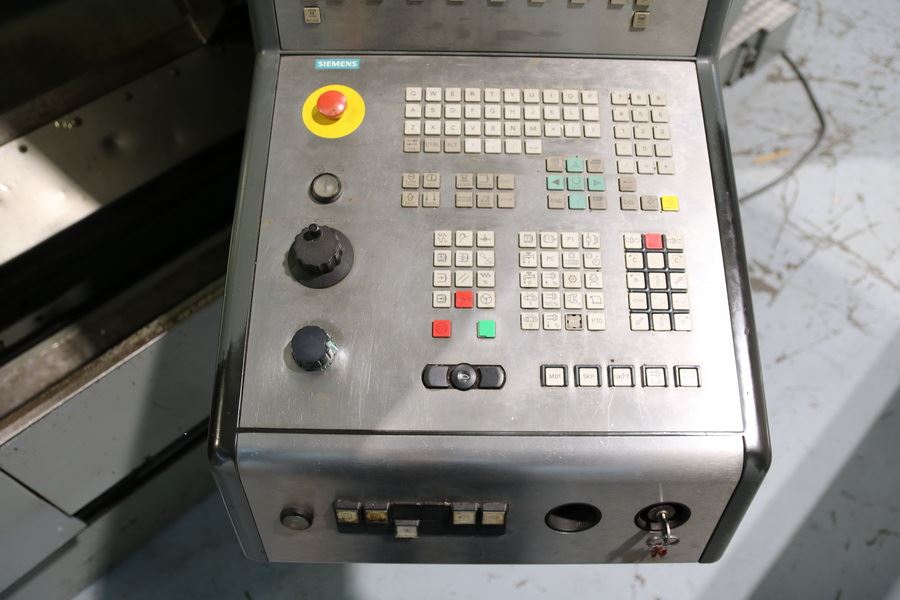

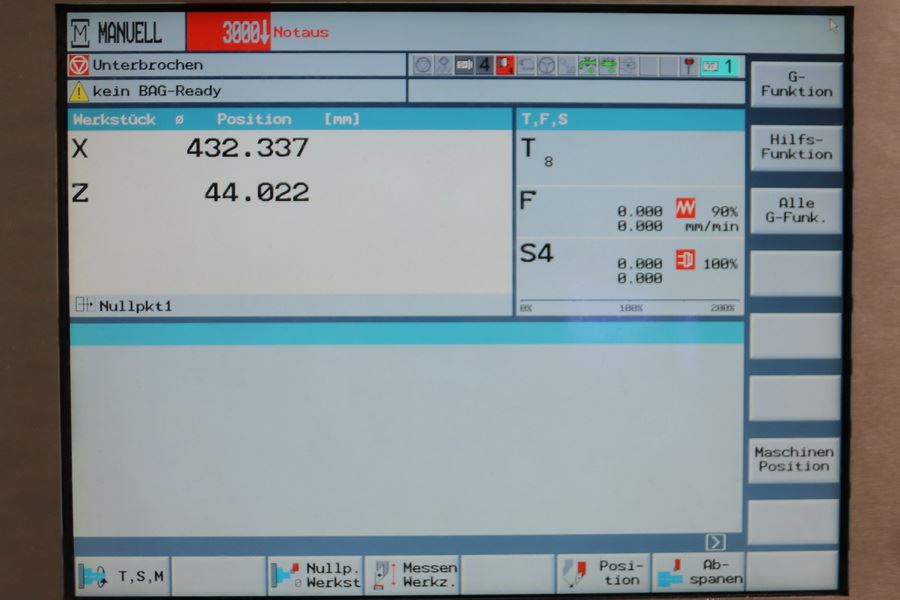

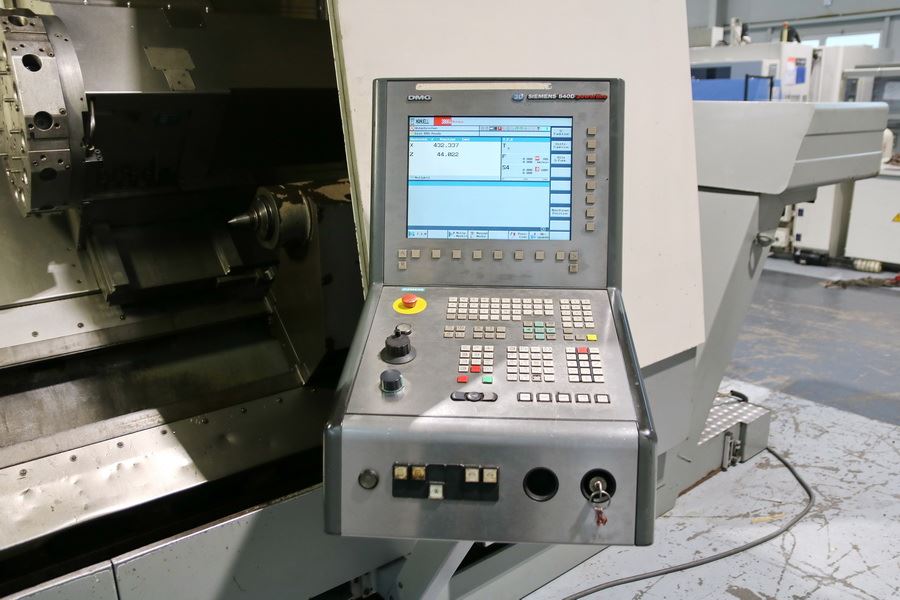

| Steuerung | Sinumerik 840 D pl Siemens |
| Lagerort | D-59302 Oelde |
| Ursprungsland | Italien |
| Lieferzeit | nach Absprache |
| Frachtbasis | ab Standort |
| Zusatzinformationen | CNC-Dreh- und Fräszentrum GILDEMEISTER - CTX 620 linear V3 - Werkzeugantrieb - Reitstock |
| Technische Details | |
| Drehdurchmesser | max. 500 mm |
| Drehlänge | max. 1.000 mm |
| Steuerung | Sinumerik 840 D pl Siemens |
| max. Umlaufdurchmesser | 800 mm |
| Verfahrwege: | |
| x-Achse | 382 mm |
| z-Achse | 1.100 mm |
| Hauptspindel: | |
| Drehzahlbereich - Hauptspindel | 20 - 2.500 min/-1 |
| Antriebsleistung - Hauptspindel | 43 / 33 kW |
| Max. Drehmoment | 2.200 Nm |
| Spindeldurchmesser im vord. Lager | 180 mm |
| max. nutzbarer Stangendurchmesser | 121 mm |
| Spindelnase | 300h5 |
| max. Futterdurchmesser | 500 mm |
| Futterdurchmesser | 500 mm |

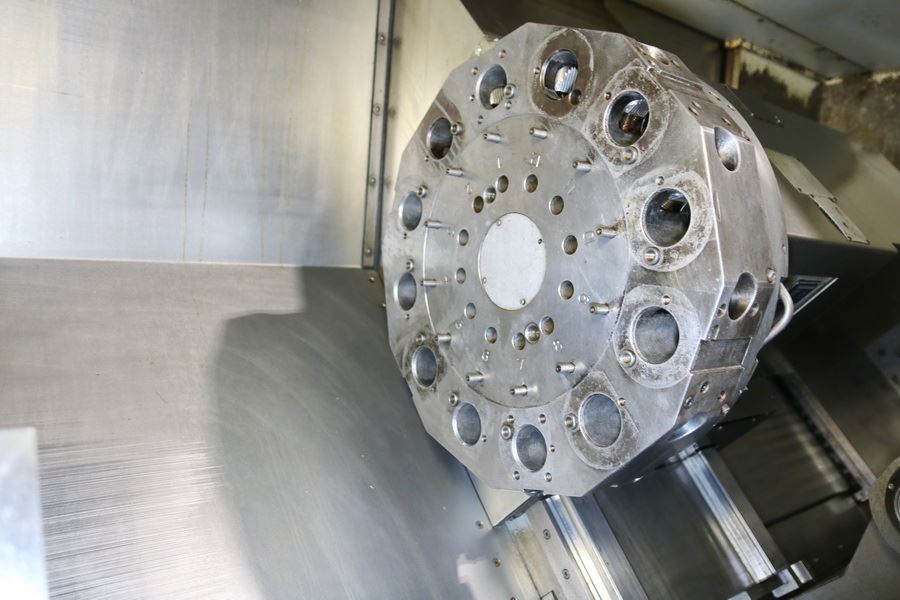

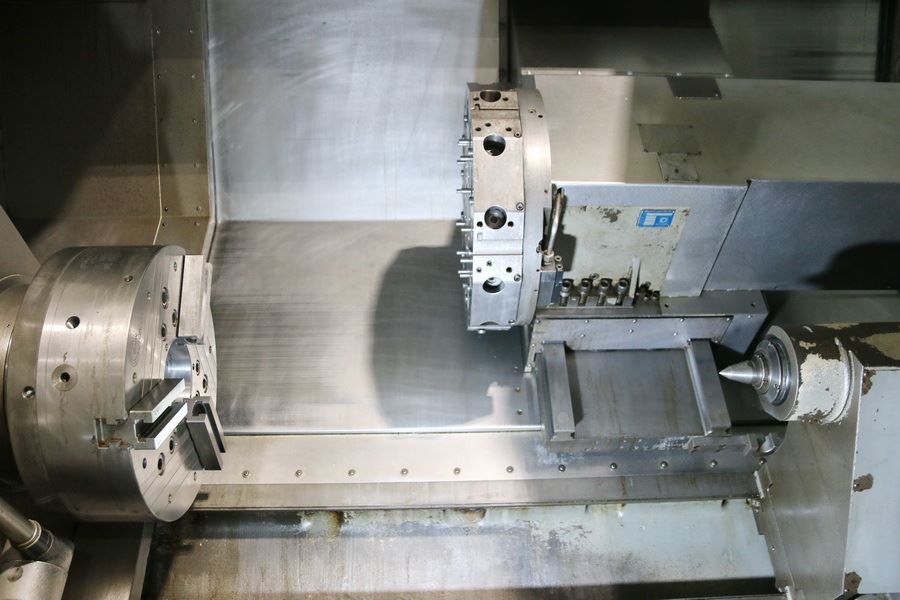

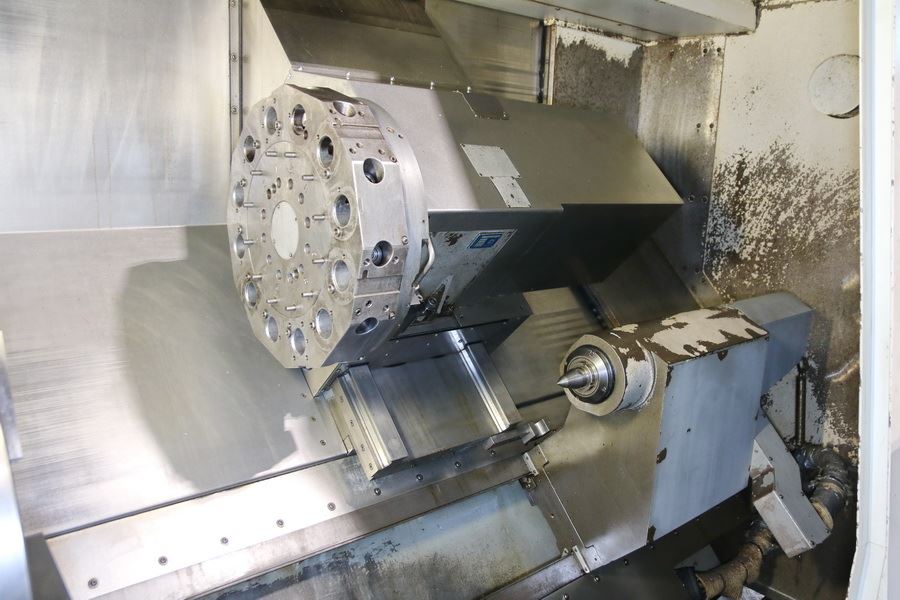

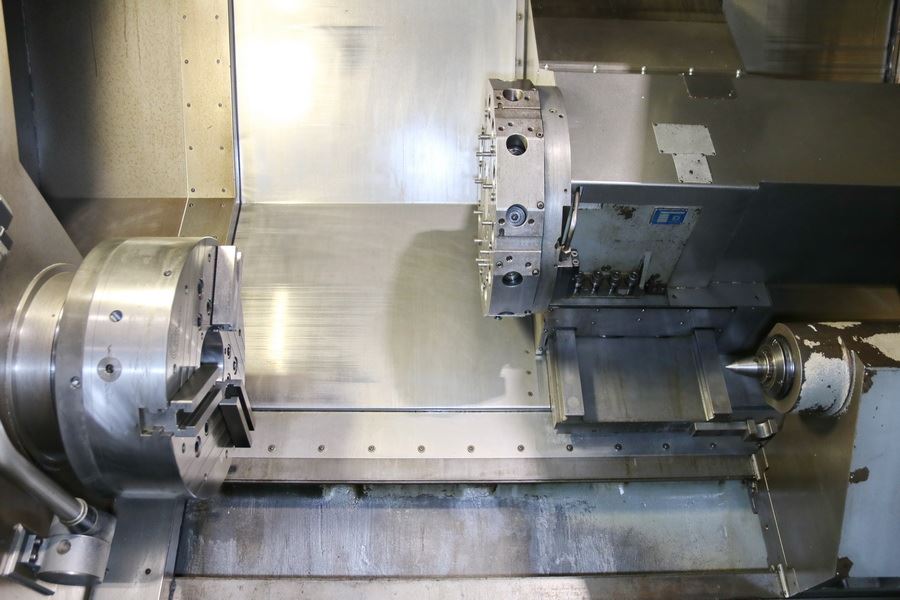

| Werkzeugrevolver: | |
| Anzahl der Werkzeugplätze | 12 pos. |
| angetriebene Stationen | 12 pos |
| Schaftdurchmesser | 50 mm |
| Spanndurchmesser | max. 26 mm |
| Drehzahlbereich - angetr. Werkzeugstationen | max. 3.500 min -1 |
| Antriebsleistung - angetr. Werkzeugstationen | 15,7 kW |
| Max. Drehmoment | 50 Nm |

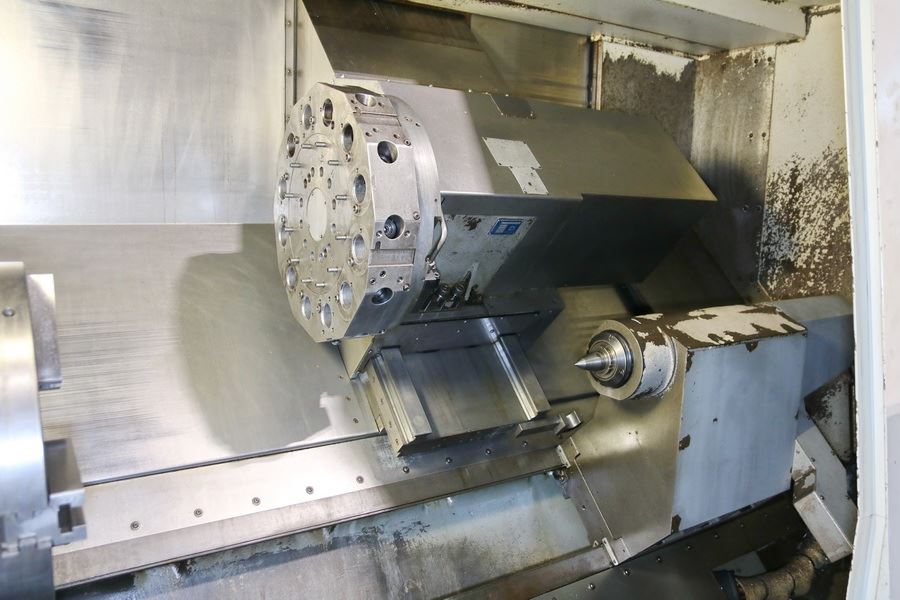

| Reitstock: | |
| Reitstockaufnahme | MK 5 |
| Pinolenhub | 150 mm |
| Spannkraft | 18 kN |
| Vorschübe: | |
| Eilgang (X / Z) | 60 / 45 m/min |
| Gesamtleistungsbedarf | 72 kW |
| Maschinengewicht ca. | 10,0 t |
| Raumbedarf ca. | 7,5 x 3,8 x 2,5 m |
| Zubehör | |
| Dokumentation | |

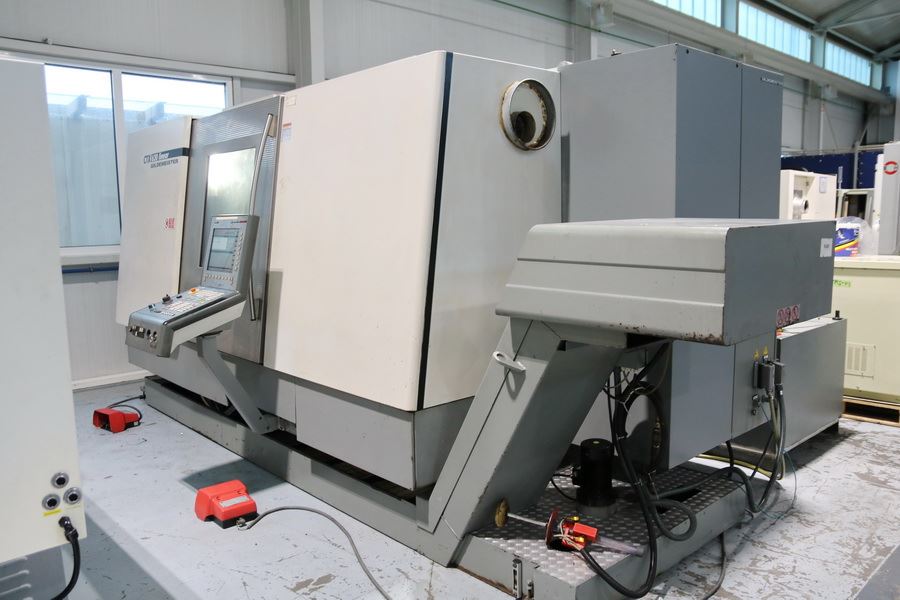

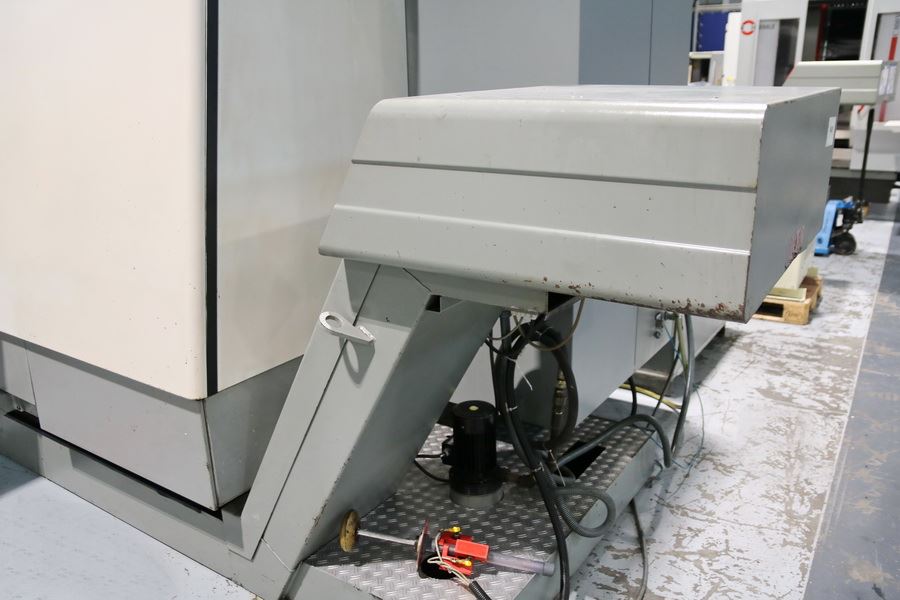

| Späneförderer | |
| Kühlmitteleinrichtung | |

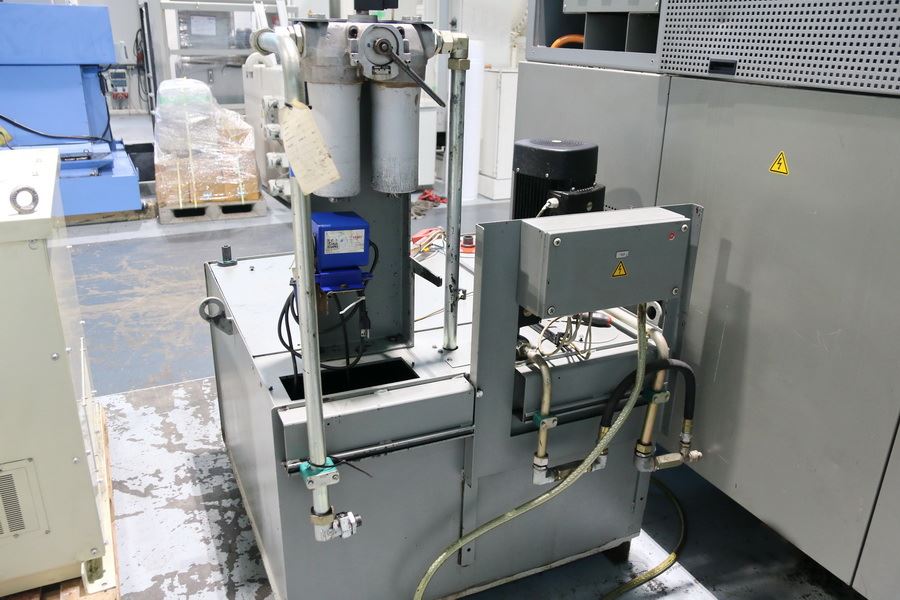

| Hochdruckkühlung | IKZ / ICS |

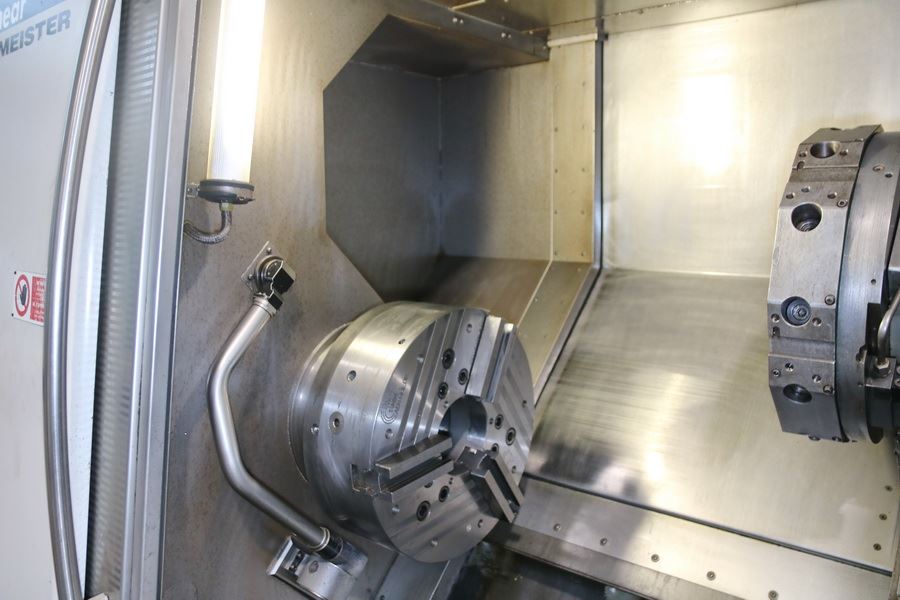

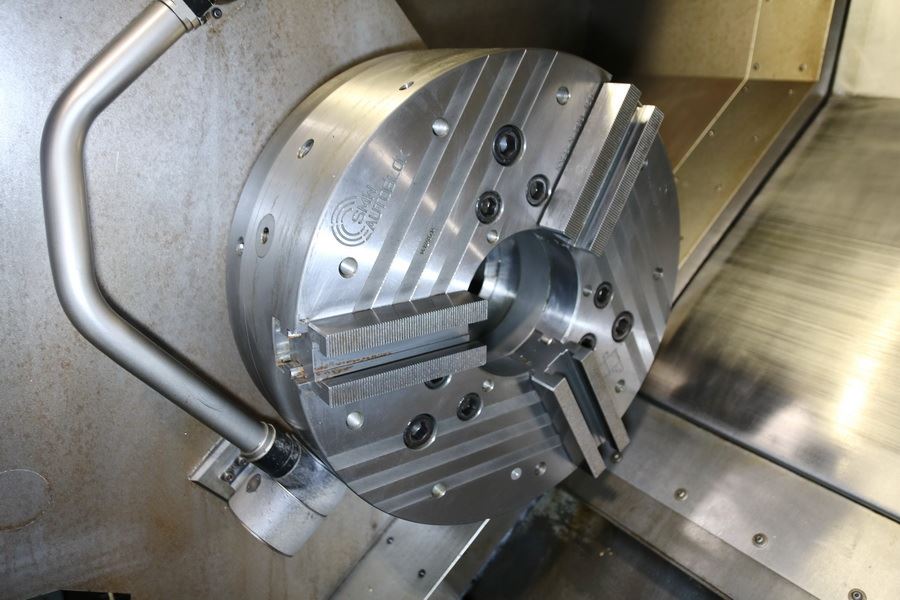

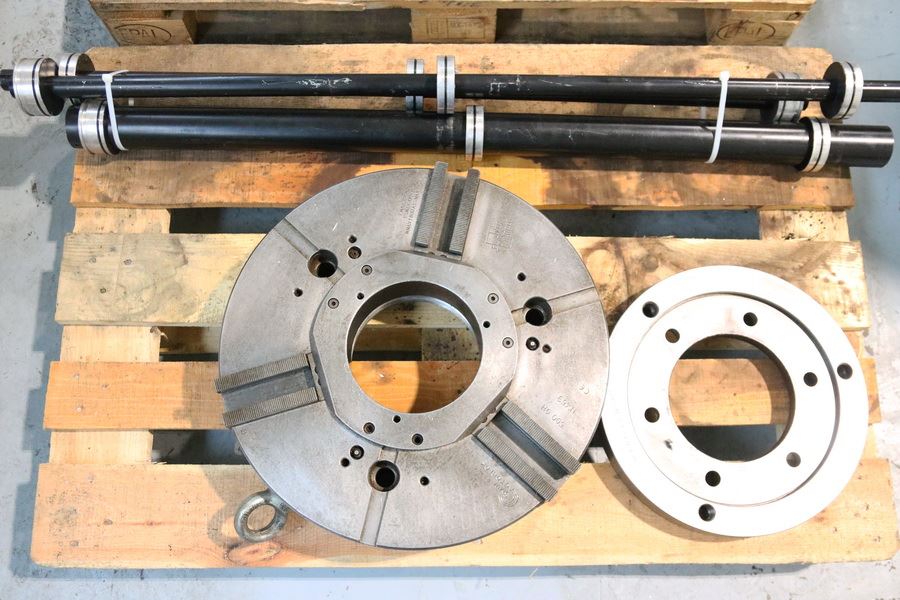

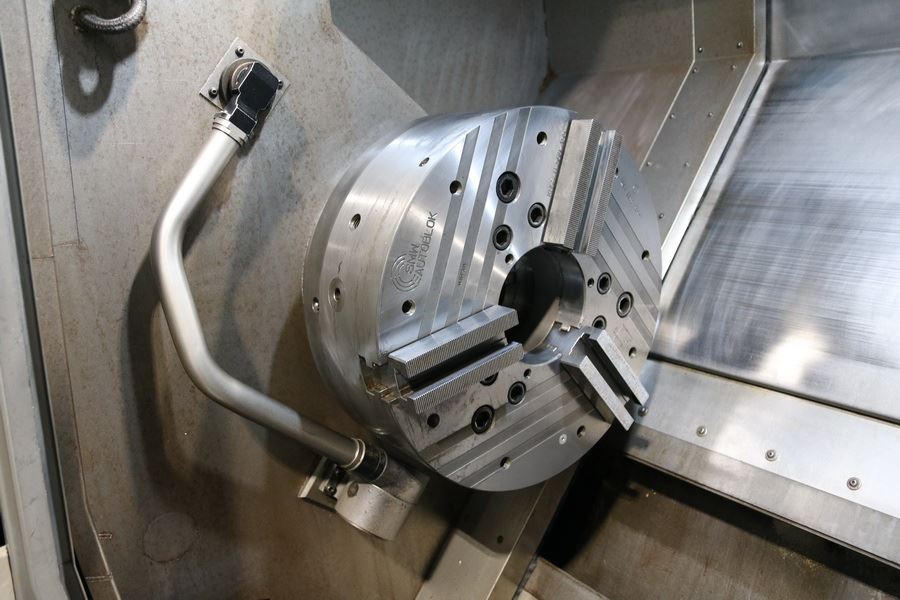

| Dreibackenfutter | SMW KNCS-N-500-155 |
| Reitstock | |
| Werkzeugeinmeßarm | |
| Spindelreduzierrohre | |

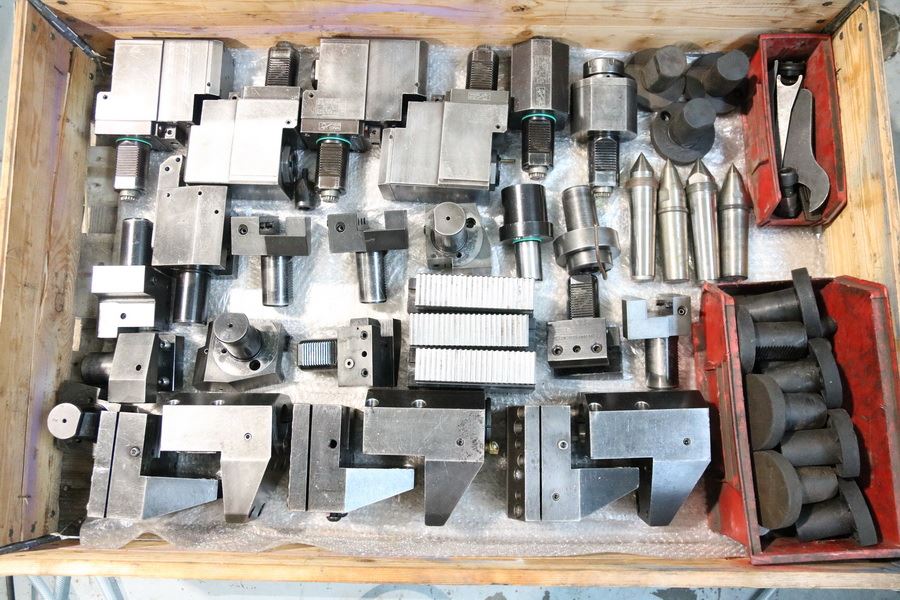

| feststehende Werkzeughalter | |
| angetriebene Werkzeughalter | |
| Arbeitsraumbeleuchtung | |
| Werkzeugantrieb | |
| Irrtum in den technischen Daten vorbehalten. | |
