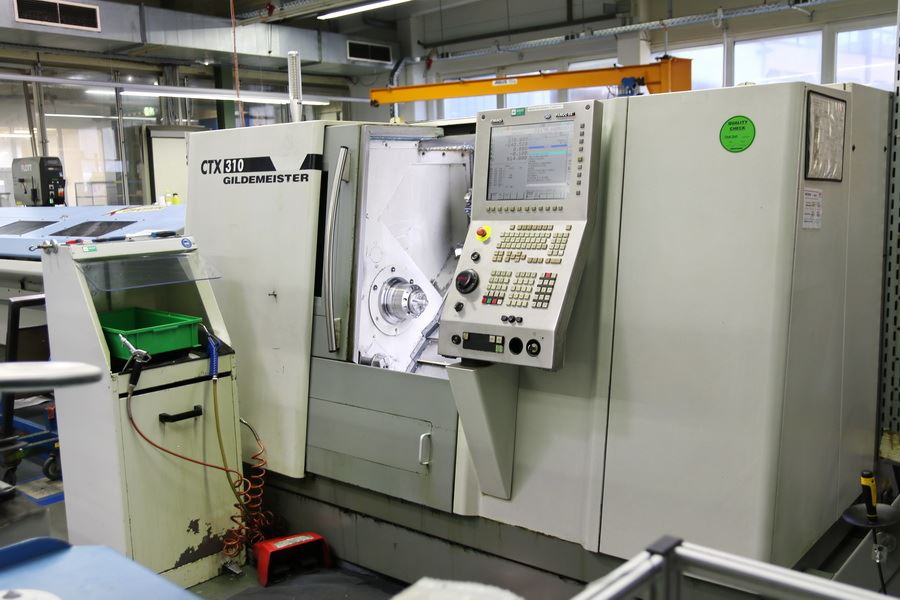

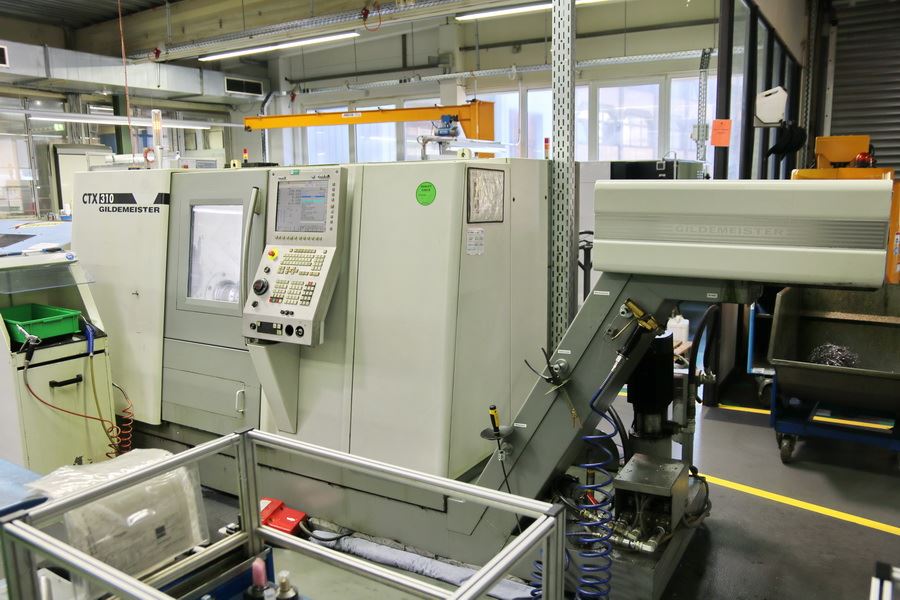

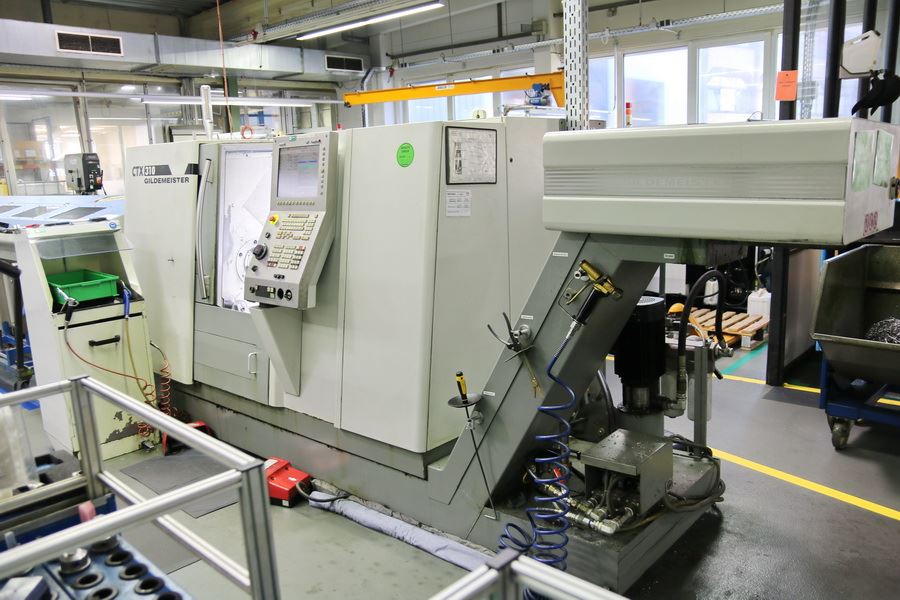

GILDEMEISTER - CTX 310 V6
CNC - Drehmaschinen
CNC - Dreh- und Fräszentren
| Verkäufer CNC-Shop |
|
| View More Listings | |
Beschreibung

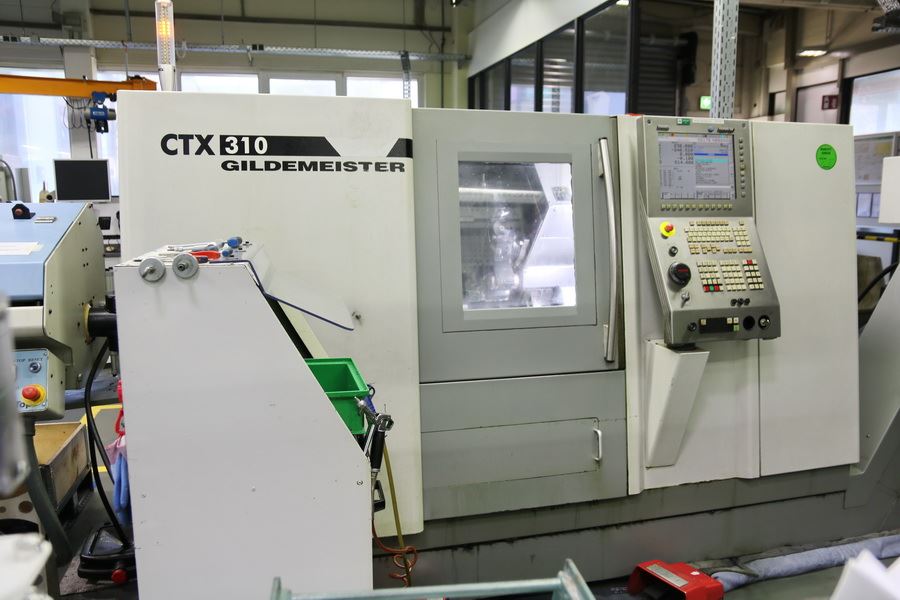

| GILDEMEISTER - CTX 310 V6 | |
| Angebotsdetails | |
| Lagernummer | 1039-8869 |
| Maschinenart | CNC Dreh- und Fräszentrum |
| Hersteller | GILDEMEISTER |
| Type | CTX 310 V6 |
| Baujahr | 2008 |

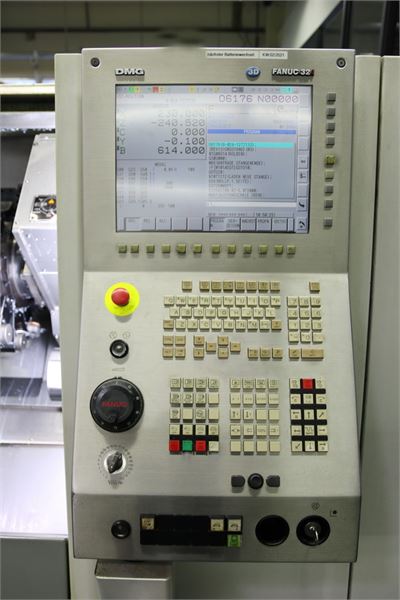

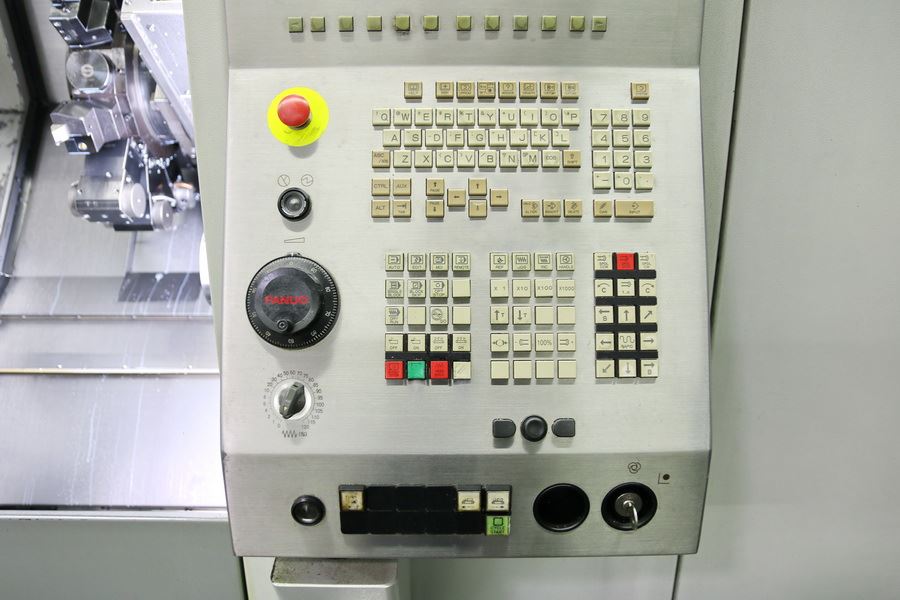

| Steuerung | Fanuc 32 iS |
| Lagerort | D-59302 Oelde |
| Ursprungsland | Italien |
| Lieferzeit | sofort |
| Frachtbasis | ab Standort |

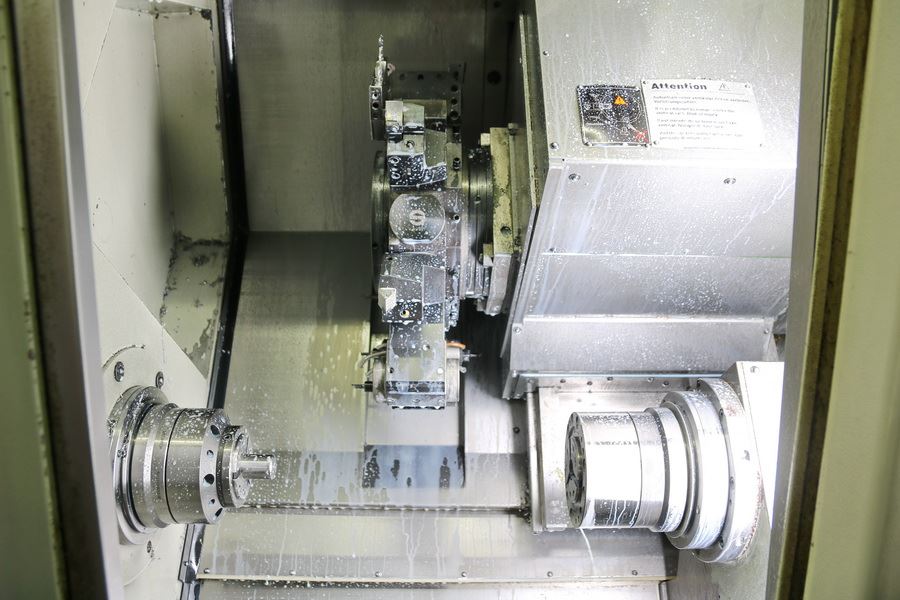

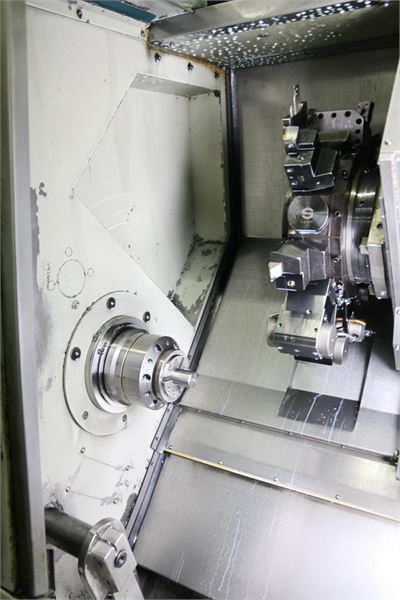

| Zusatzinformationen | CNC-Dreh- und Fräszentrum GILDEMEISTER - CTX 310 V6 - Haupt- und Gegenspindel - Werkzeugantrieb - 2 C-Achsen - Y-Achse - Stangenlademagazin |
| Technische Details | |
| Drehdurchmesser | max. 246 mm |
| Drehlänge | max. 445 mm |
| Steuerung | Fanuc 32 iS |
| Abstand zwischen den Spitzen | 665 mm |
| Spitzenhöhe | 365 mm |
| Umlaufdurchmesser über Bett | 500 mm |
| Umlaufdurchmesser über Planschlitten | 375 mm |
| Standard-Drehdurchmesser | 170 - 210 mm |

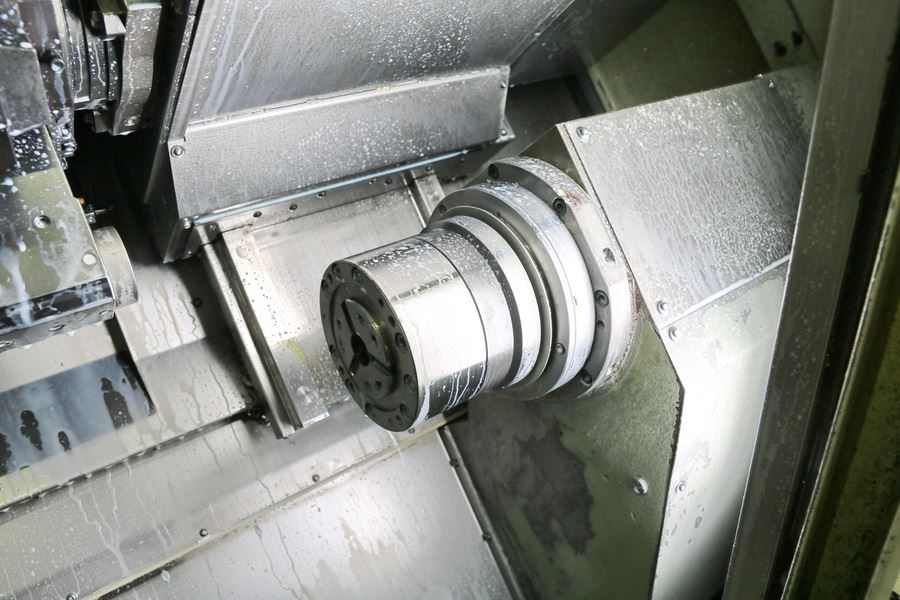

| Hauptspindel: | |
| Max. Drehzahl Hauptspindel | 6.000 min/-1 |
| Antriebsleistung - Hauptspindel | 12 kW |
| Max. Drehmoment | 115 Nm |
| Spindellagerdurchmesser | 100 mm |
| Spindelbohrung | 73 mm |
| max. nutzbarer Stangendurchmesser | 50 mm |
| C-Achse | 0,001 ° |
| Spindelkopf | FL 140 h5 |
| max. Futterdurchmesser | 170 - 210 mm |
| Futterdurchmesser | ( - ) mm |

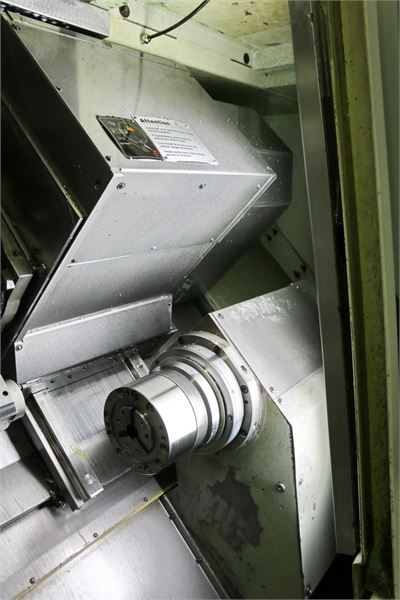

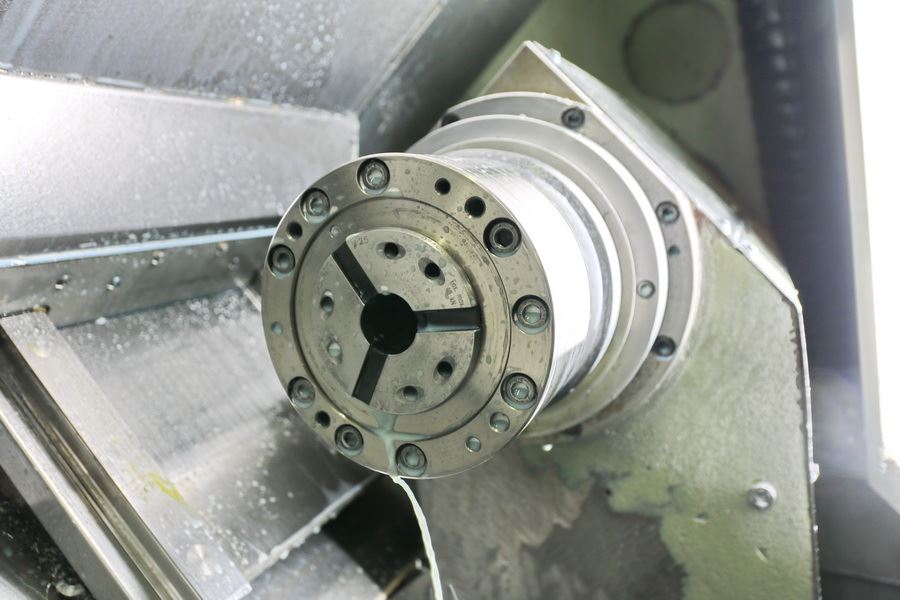

| Gegenspindel: | |
| Max. Drehzahl Gegenspindel | 6.000 min/-1 |
| Antriebsleistung - Gegenspindel | 7,5 kW |
| Max. Drehmoment | 48 Nm |
| Spindellagerdurchmesser | 90 mm |
| Spindelbohrung | 44,5 mm |
| max. nutzbarer Stangendurchmesser | 37 mm |
| C-Achse | 0,001 ° |
| Spindelkopf | FL 140 h5 |
| max. Futterdurchmesser | 170 mm |
| Futterdurchmesser | ( - ) mm |
| Verfahrwege: | |
| x-Achse | 140 mm |
| y-Achse | 80 (+/- 40) mm |
| z-Achse | 450 mm |
| c-Achse | 360 ° |
| Verfahrweg Gegenspindel | Z2: 440 mm |

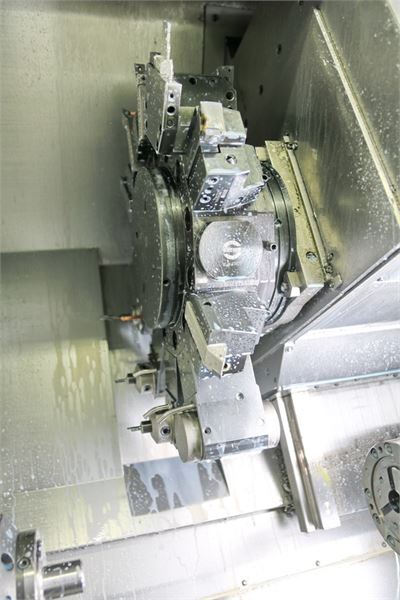

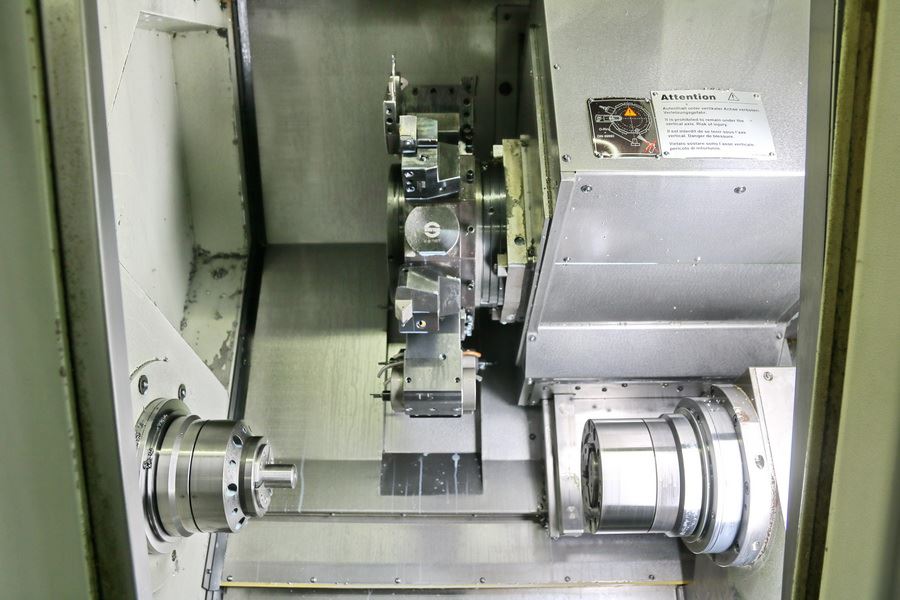

| Werkzeugrevolver: | |
| Anzahl der Werkzeugplätze | 12 pos. |
| Anzahl der angetriebenen Werkzeugstationen | 12 pos. |
| Werkzeugaufnahme | VDI 30 |
| Schaftdurchmesser | 20 x 20 mm |
| Max. Drehzahl angetr. WZ-Stationen | 4.000 min/-1 |
| Antriebsleistung - angetr. Werkzeugstationen | 3,3 kW |
| Max. Drehmoment | 16 Nm |
| Vorschübe: | |
| Eilgang ( X / Y / Z ) | 24 / 12 / 30 m/min |
| Vorschubkraft ( X / Y / Z ) | 4,5 / 9,0 / 4,5 kN |
| Eilgang C-Achse | 1: 100 / 2: 200 min/-1 |
| Eilgang Gegenspindel | Z2: 30 m/min |
| Vorschubkraft Gegenspindel | Z2: 4,0 kN |

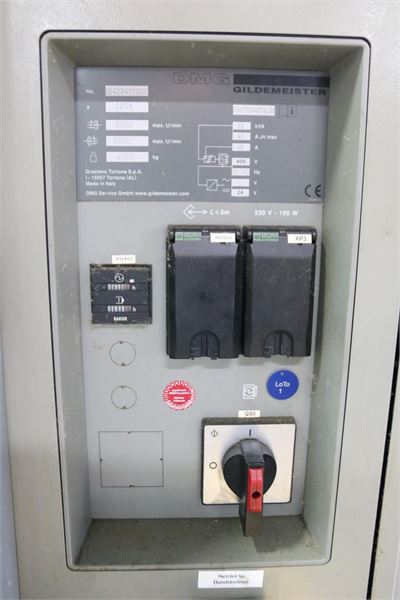

| Gesamtleistungsbedarf | 32 kVA |
| Maschinengewicht ca. | 4,5 t |
| Raumbedarf ca. | 9,0 x 3,0 x 2,5 m |
| Zubehör | |
| Dokumentation | |

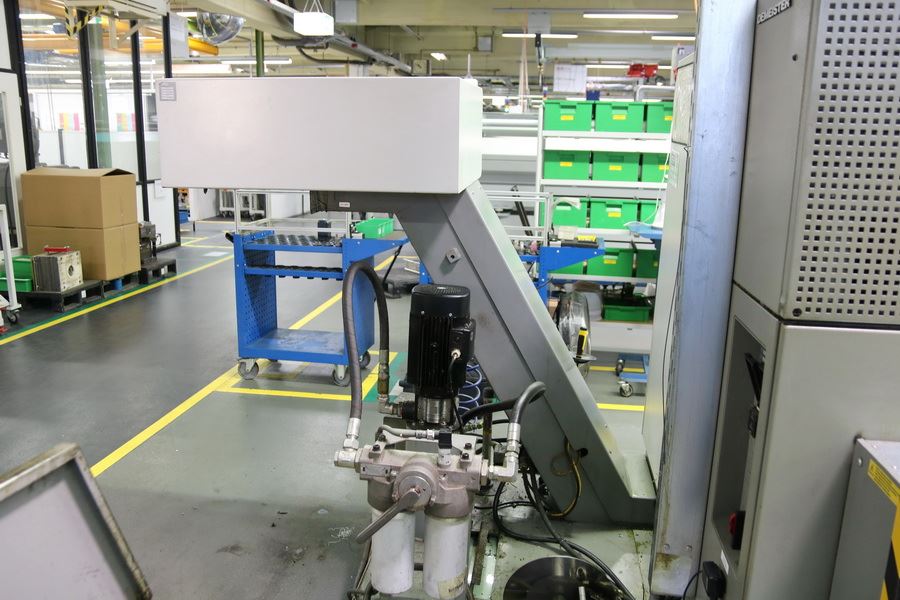

| Kühlmitteleinrichtung | 12 bar |

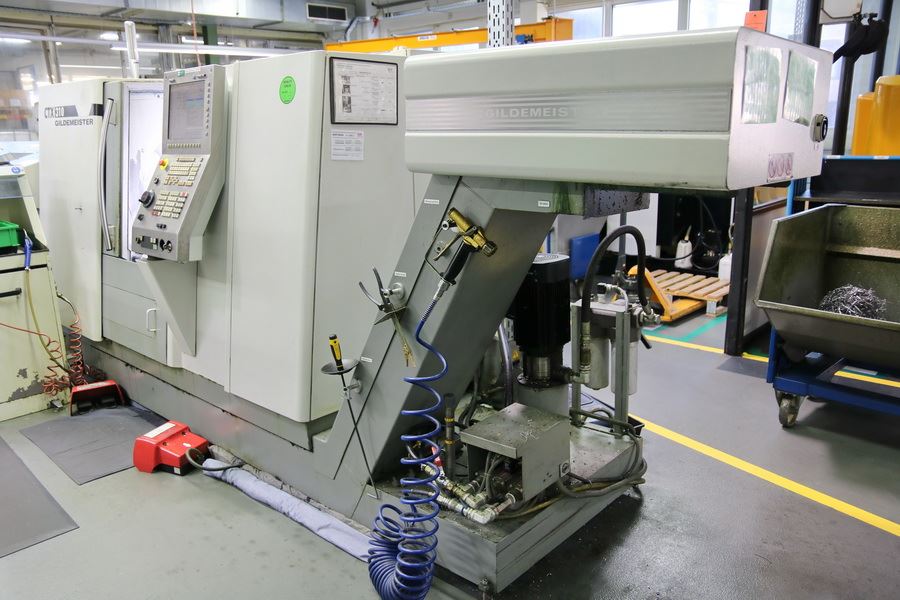

| Späneförderer | |
| Gegenspindel | |
| Werkzeugantrieb | |
| C-Achse | 1+2 |
| Y-Achse | |

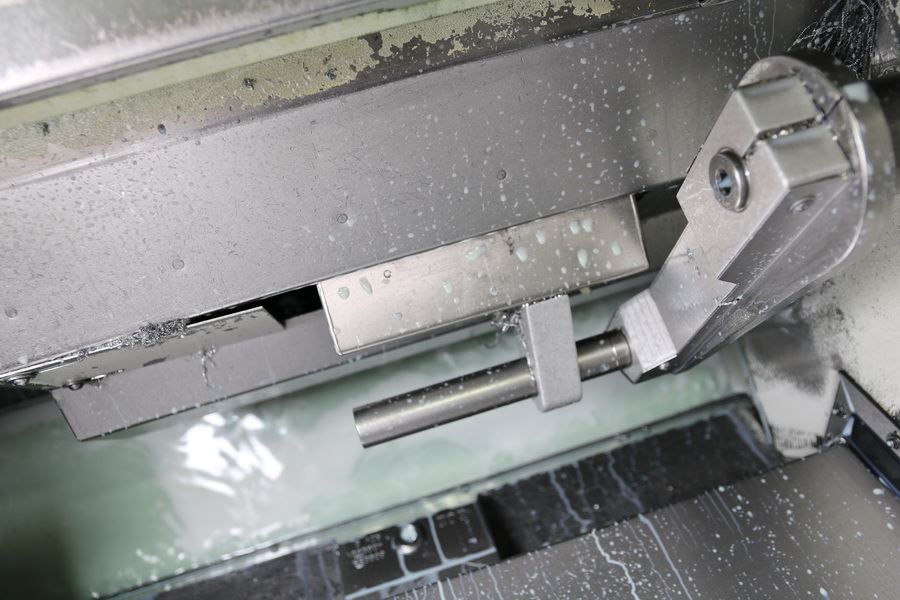

| Teilefänger | |
| Interface für Stangenlader | |

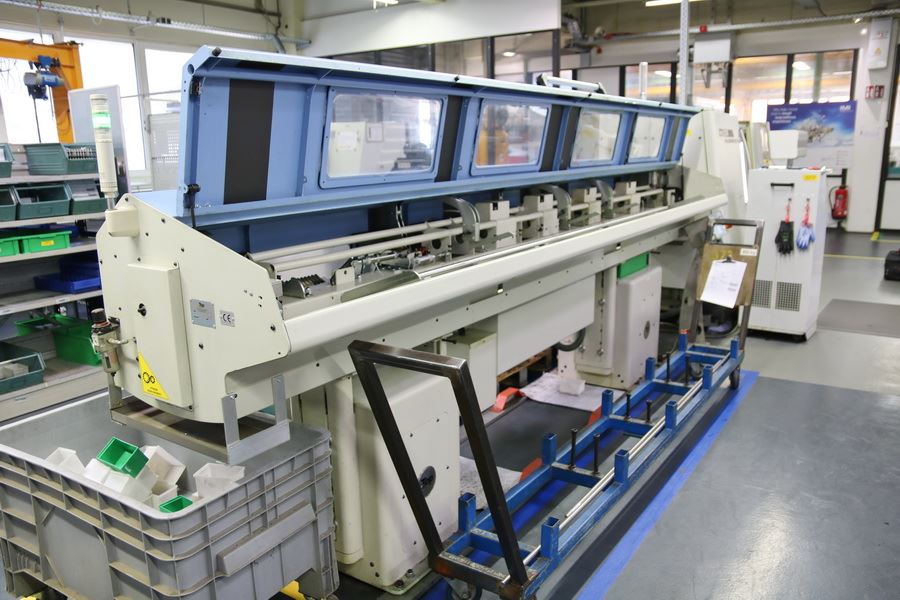

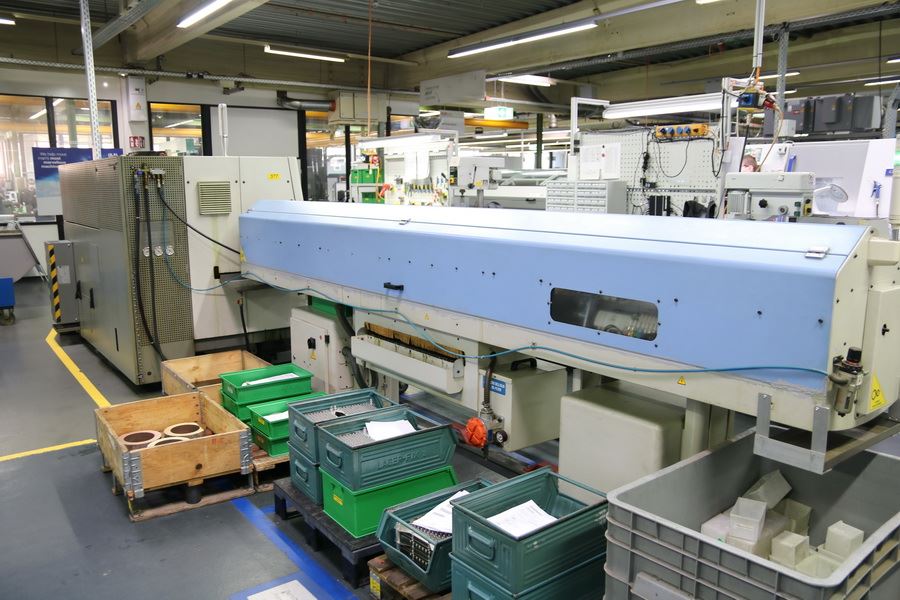

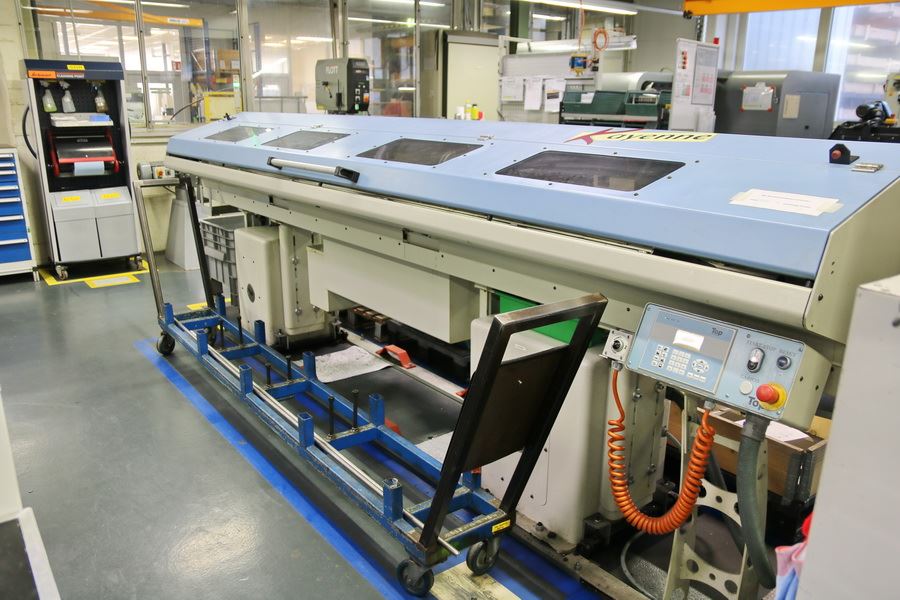

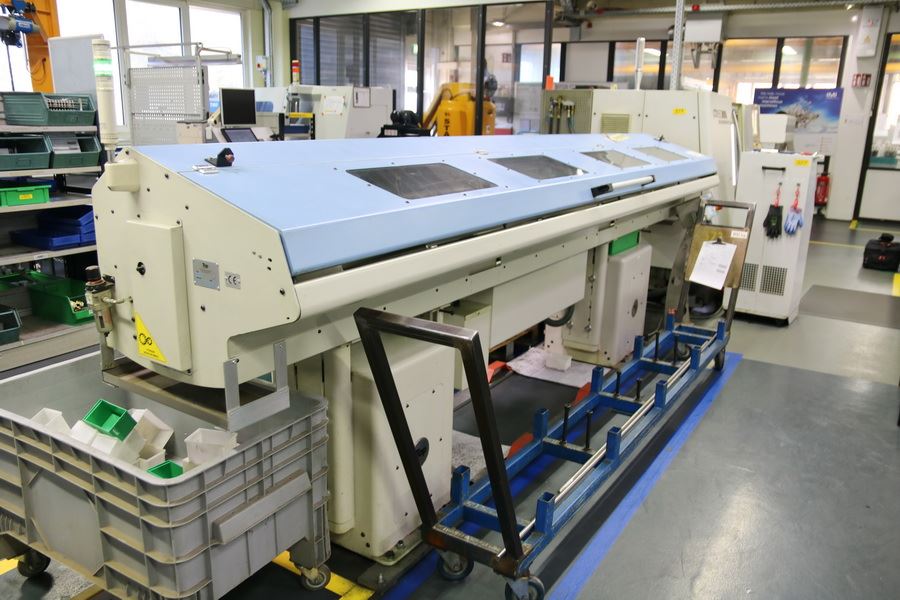

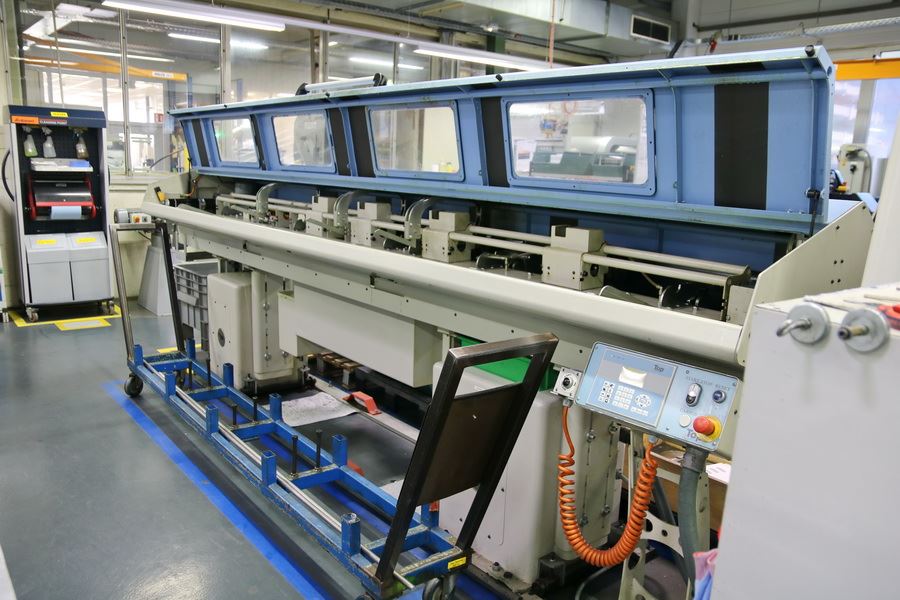

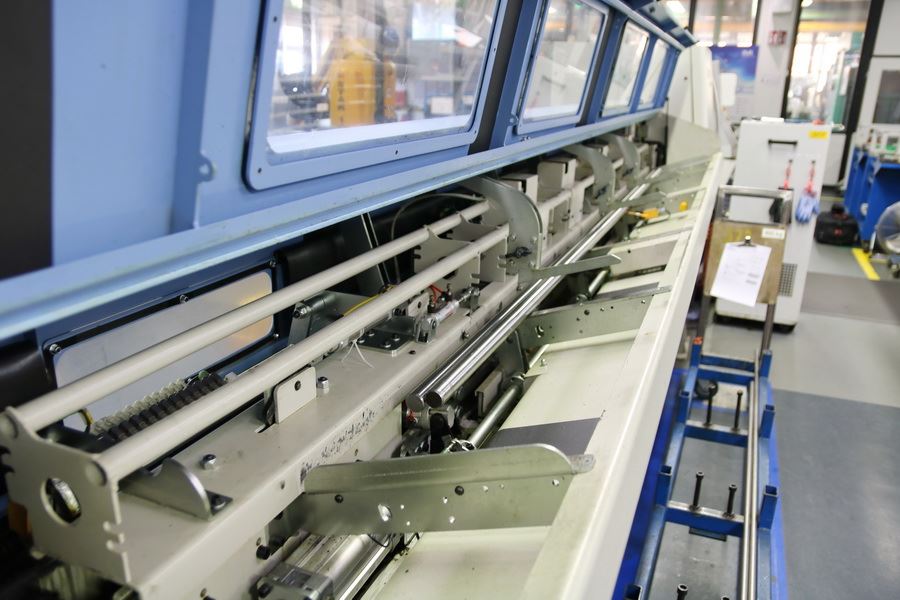

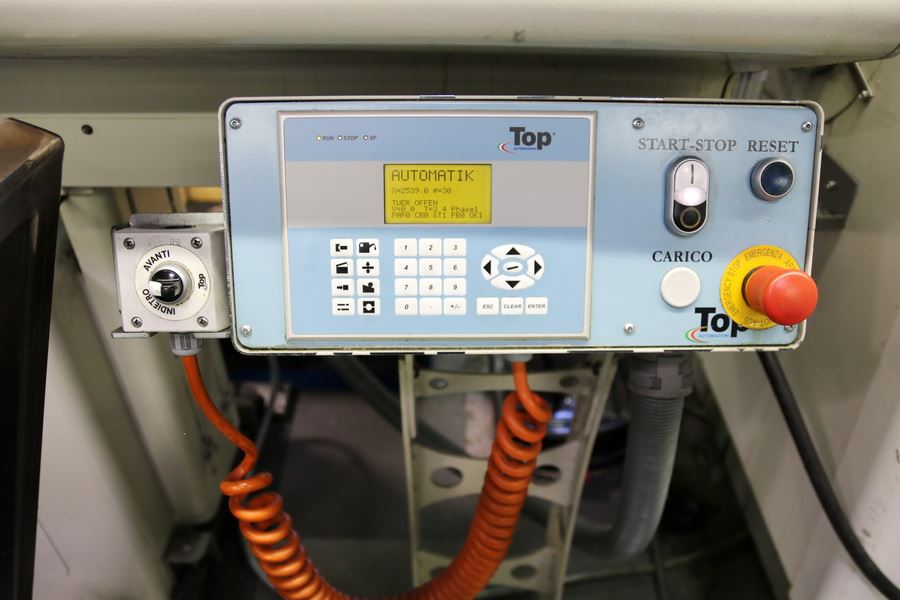

| Stangenlademagazin | Top Automationi |
| Signallampe | |
| Hydraulikeinheit | |

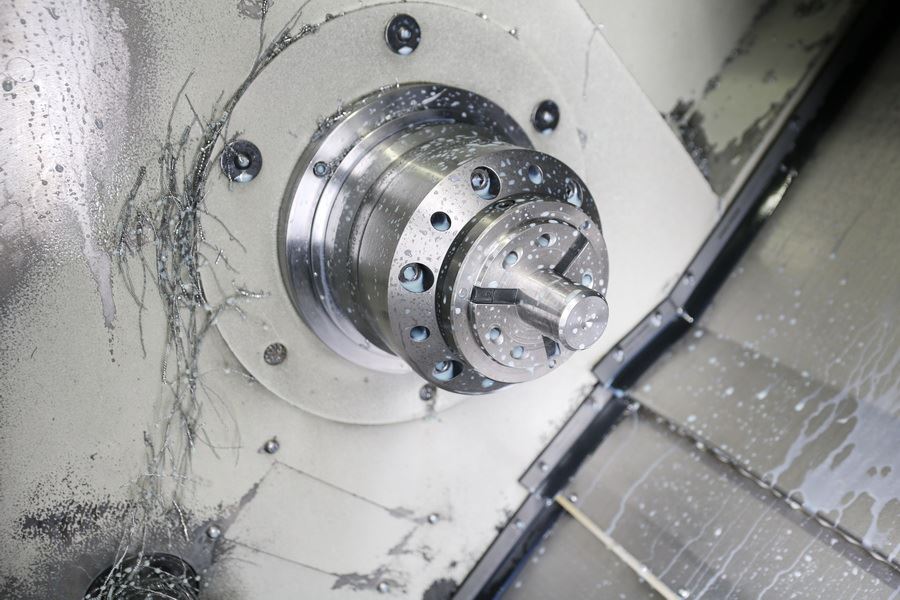

| Spannzangenfutter | Hainbuch AxFix 52 |

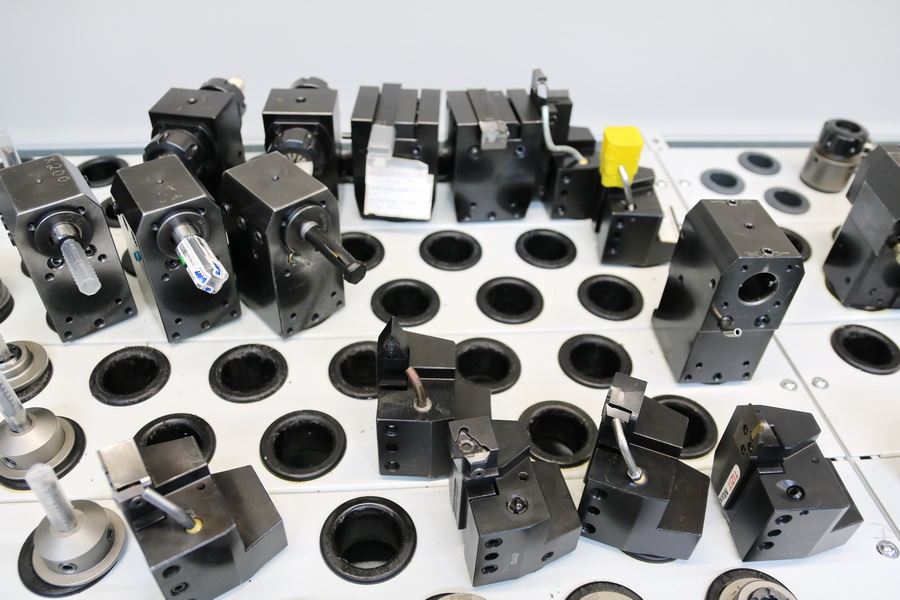

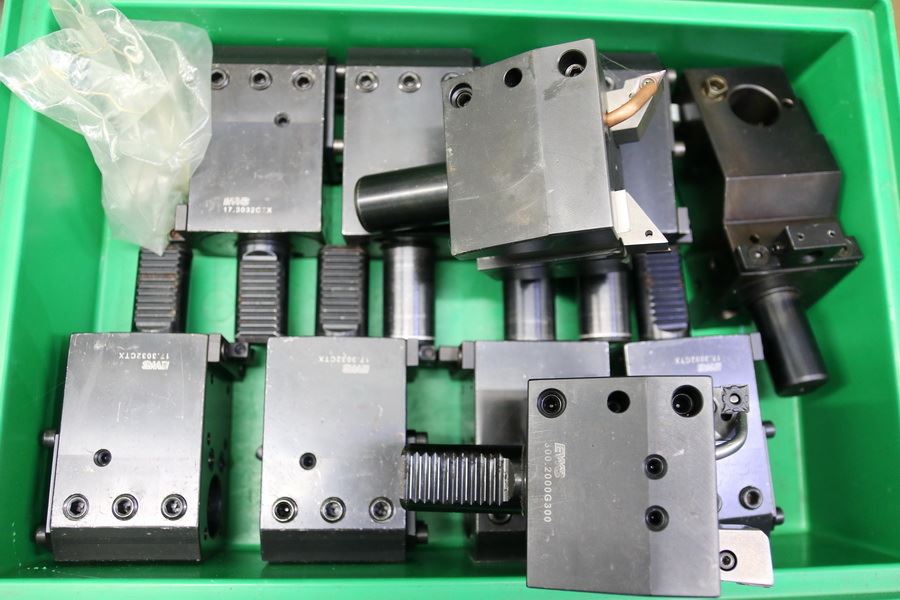

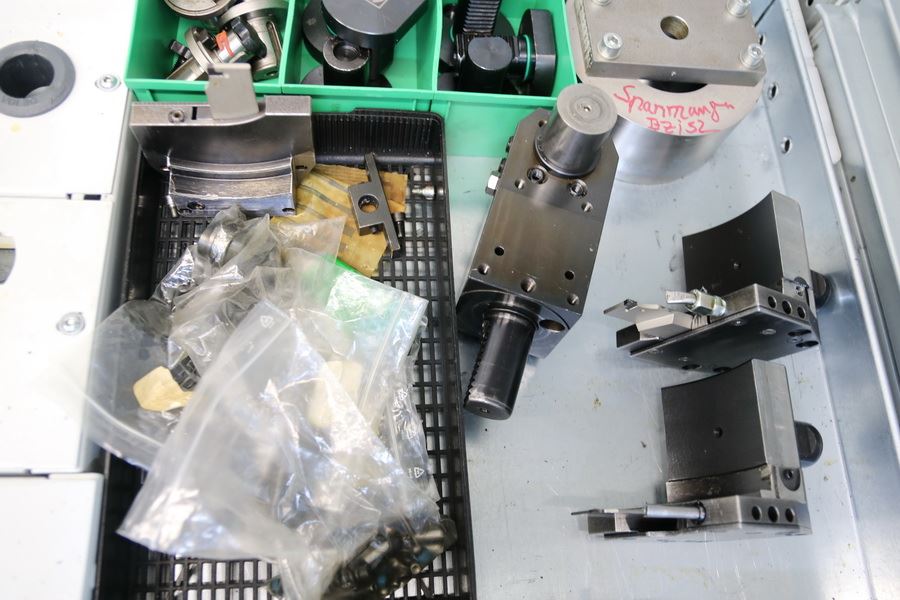

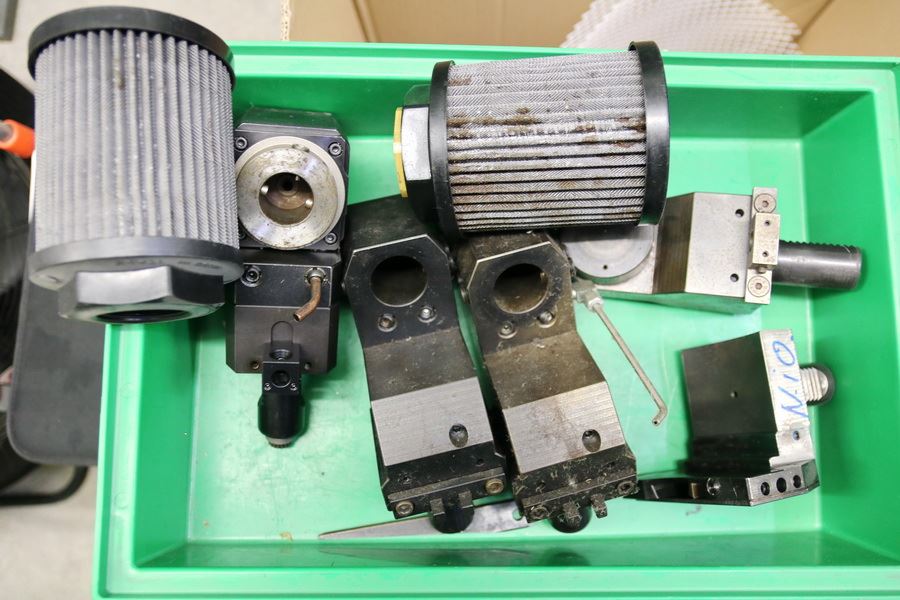

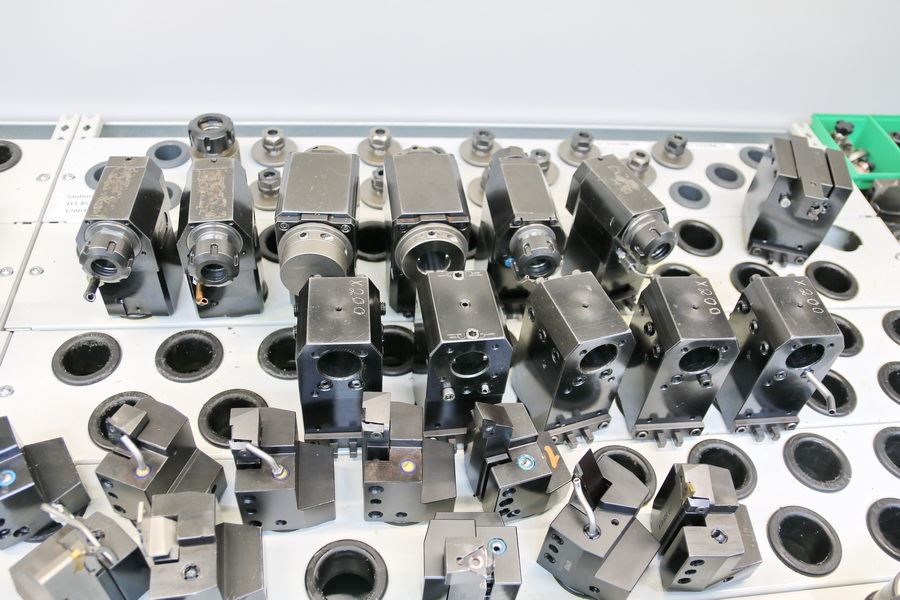

| div. Werkzeughalter | |
| Werkzeugrevolver | Sauter 0.5.450.416 |
| Spülpistole | |
| Irrtum in den technischen Daten vorbehalten. | |
