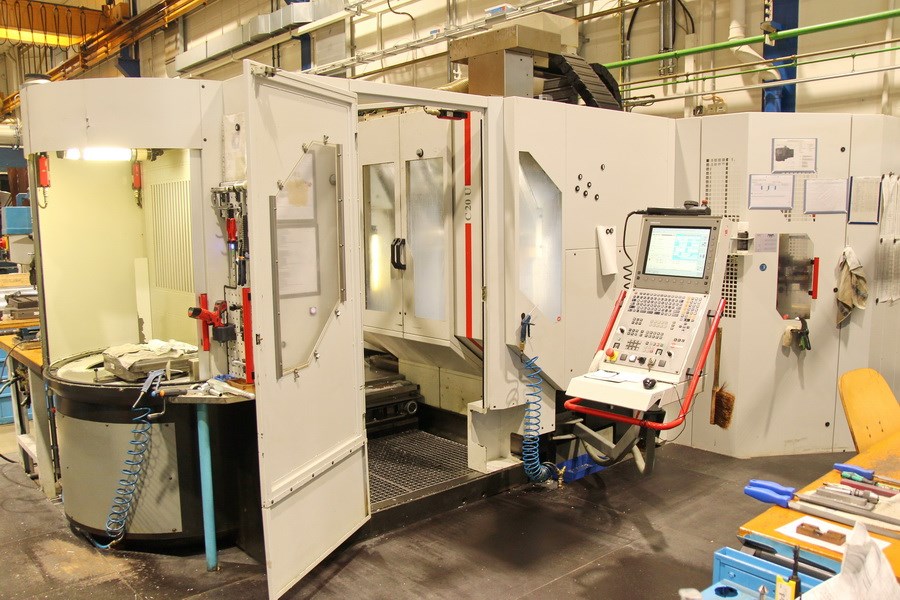

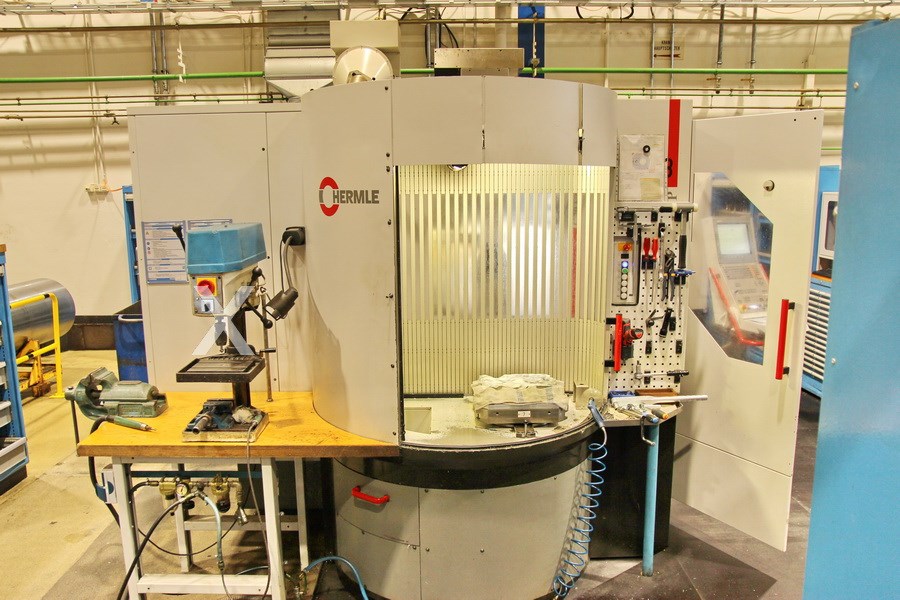

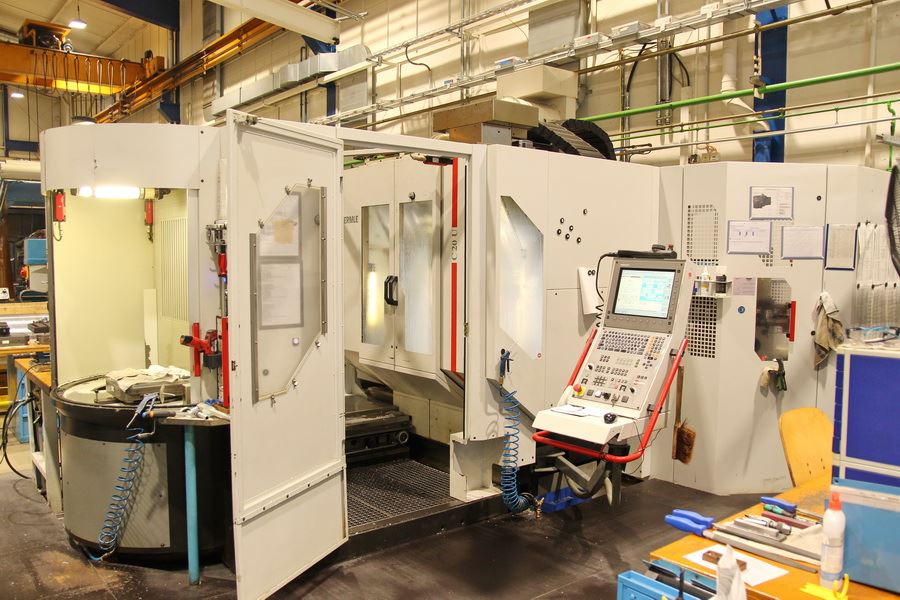

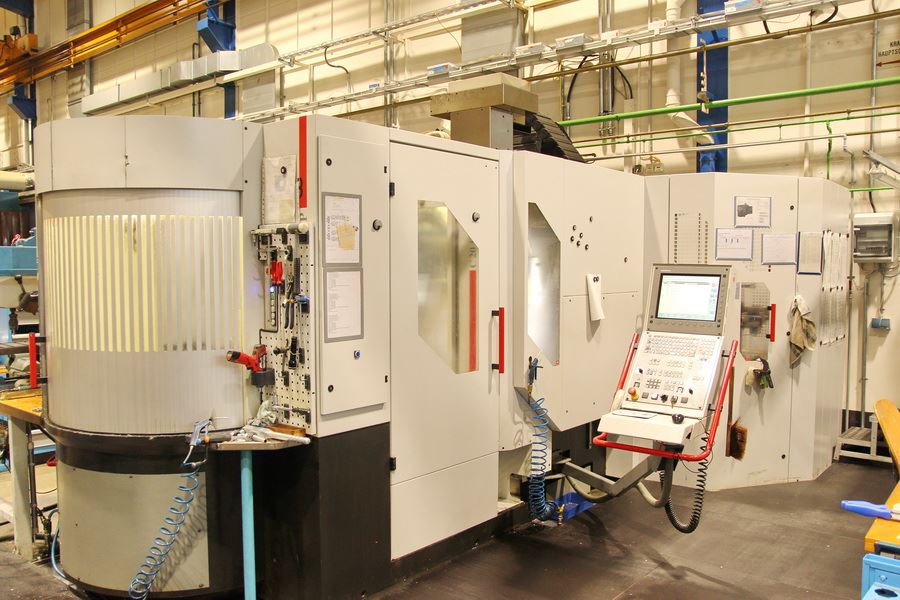

HERMLE - C 20 U-P
CNC - Bearbeitungszentren Universal
Bilder
Senden Sie dem Verkäufer eine Nachricht.*
Bilder
Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image
Video
Beschreibung
HERMLE - C 20 U-P

Angebotsdetails
Lagernummer 1039-8857
Maschinenart Bearbeitungszentrum - Universal
Hersteller HERMLE
Type C 20 U-P
Baujahr 2006

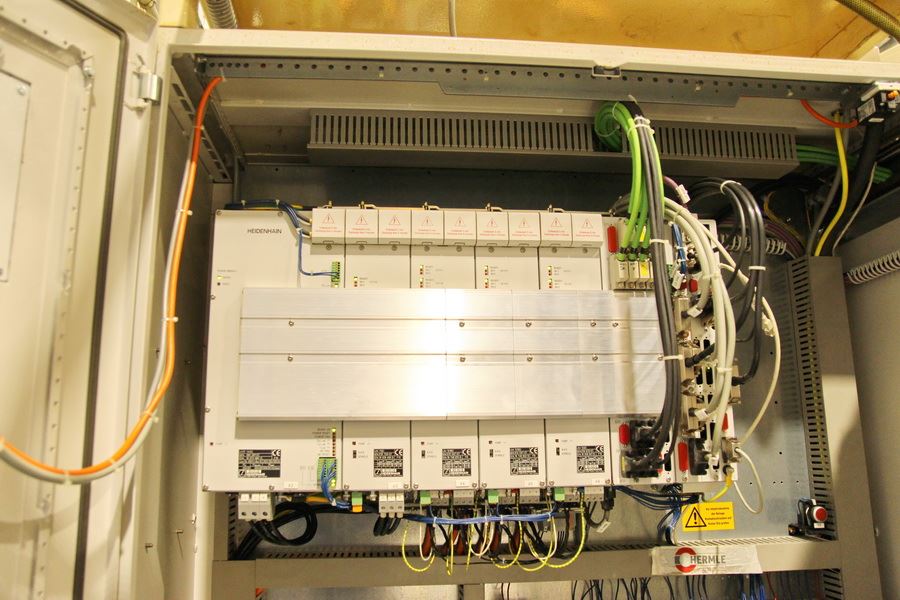

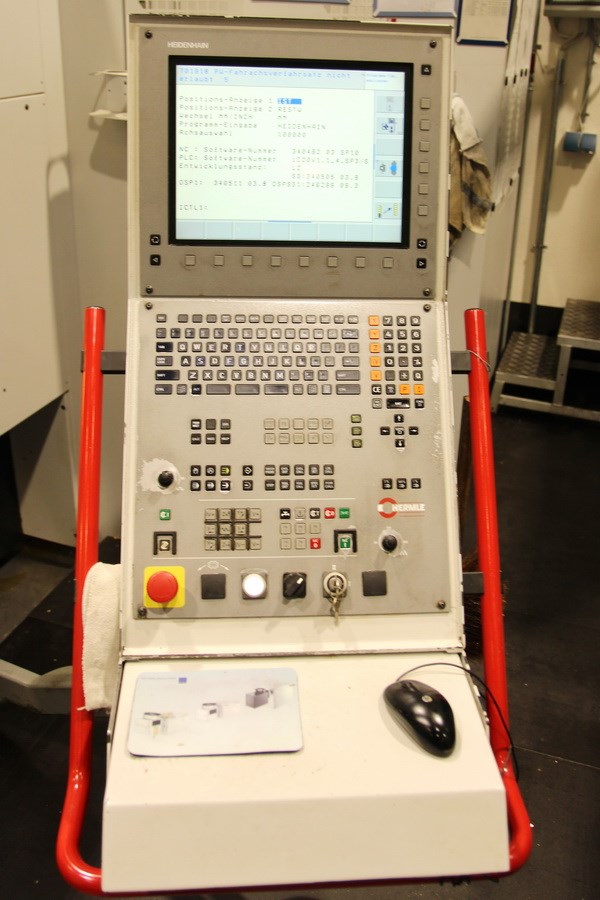

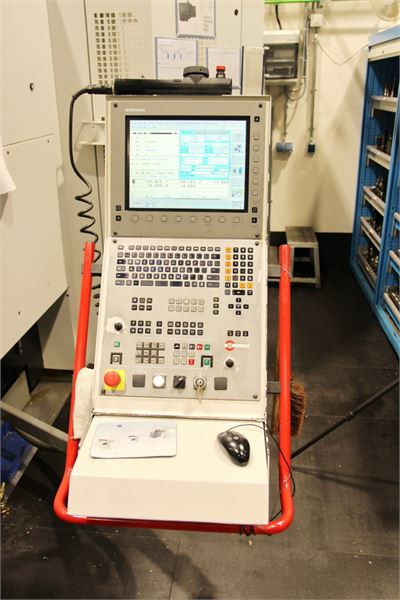

Steuerung iTNC 530 Heidenhain
Lagerort D-59302 Oelde
Ursprungsland Deutschland
Lieferzeit nach Absprache
Frachtbasis ab Standort
Zusatzinformationen 5 Achsen - CNC Bearbeitungszentrum Universal
HERMLE - C 20 U-P

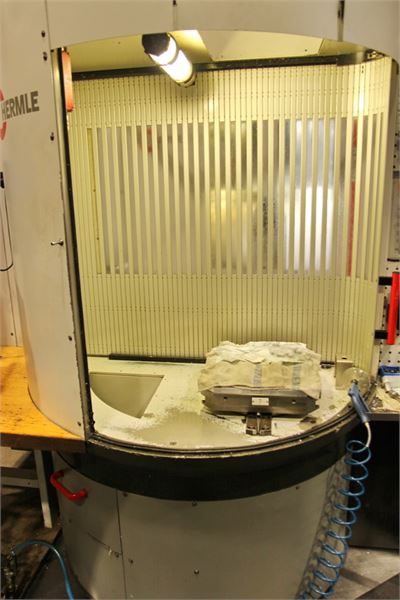

- 7-fach Palettenbahnhof

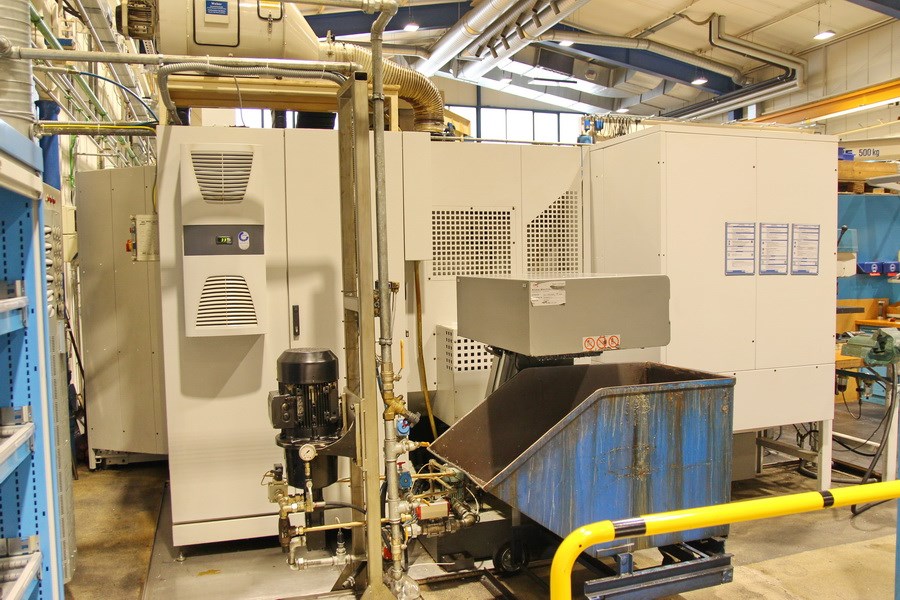

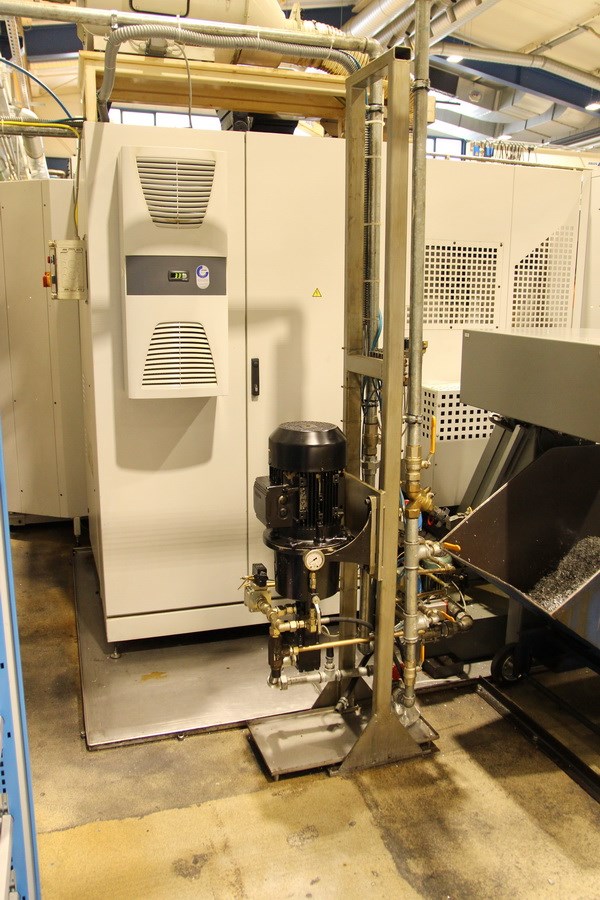

- Maschine ist aktuell an einer zentralen Kühlmittelanlage angeschlossen

Technische Details
x-Weg 600 mm
y-Weg 450 mm
z-Weg 450 mm
Steuerung iTNC 530 Heidenhain

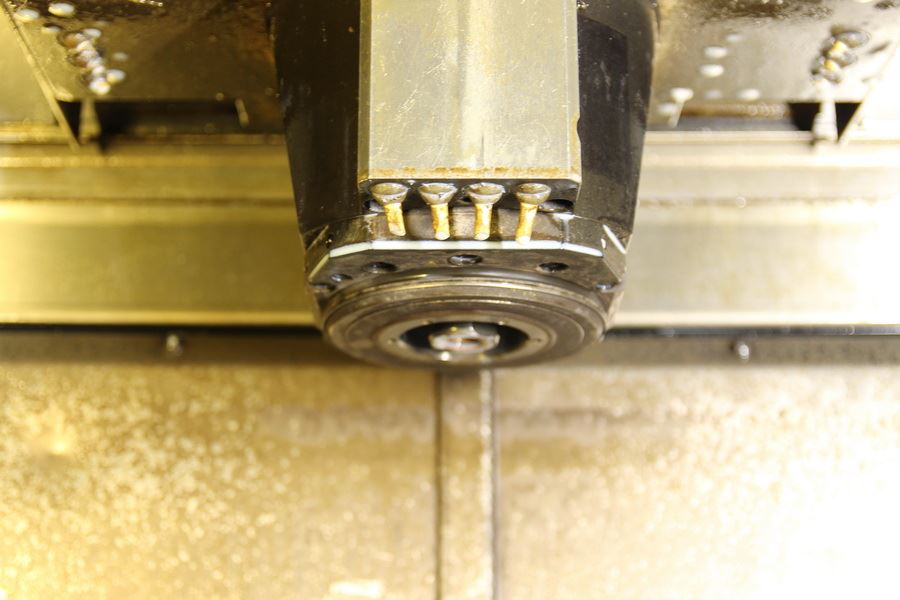

Hauptspindel:
Drehzahl 20 - 16.000 min/-1
Antriebsleistung - Hauptspindel 10 / 15 kW
Max. Drehmoment 87 / 130 Nm
Werkzeugaufnahme HSK-A63

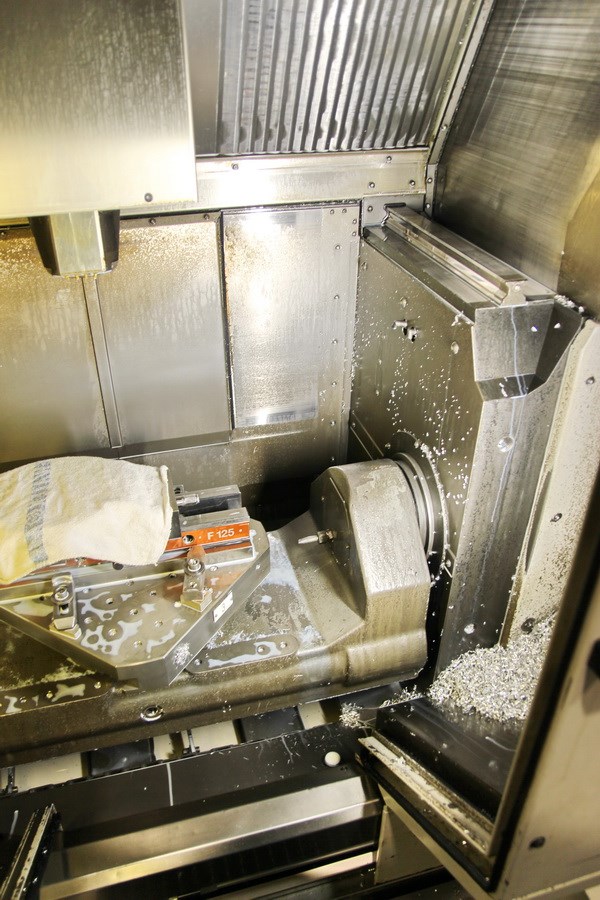

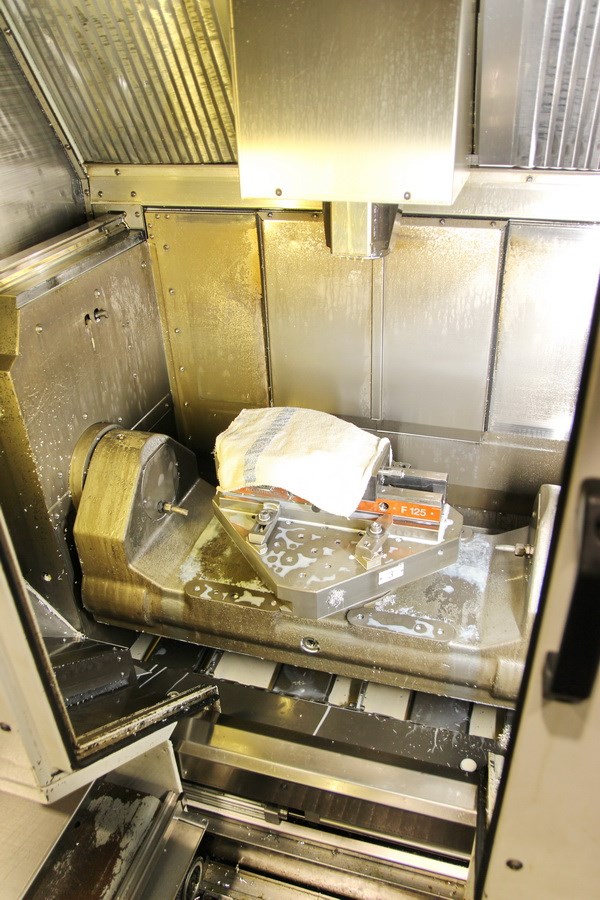

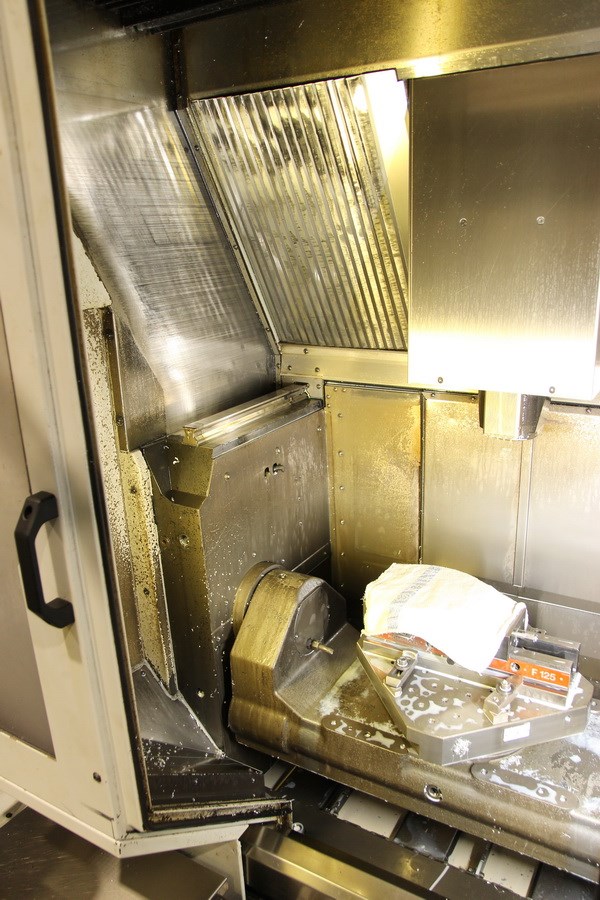

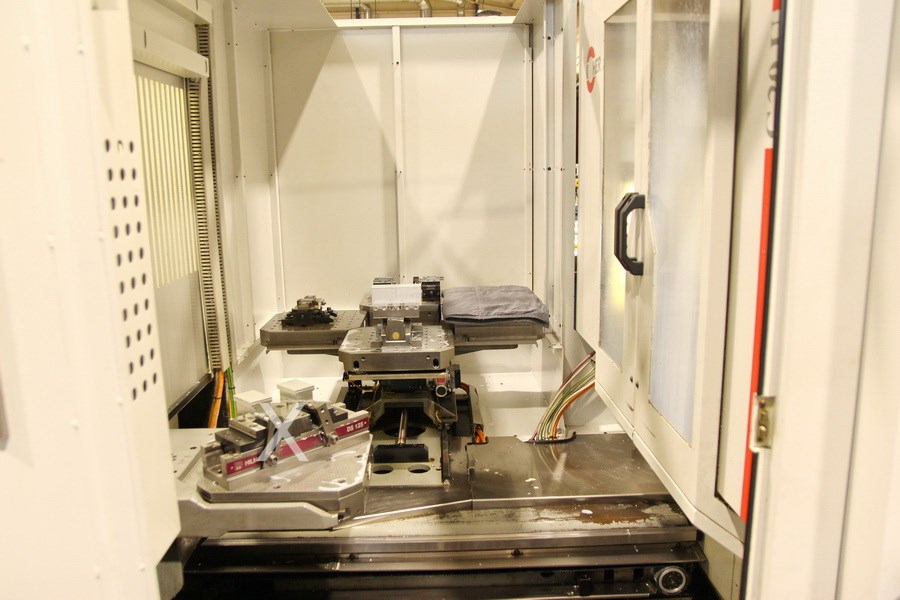

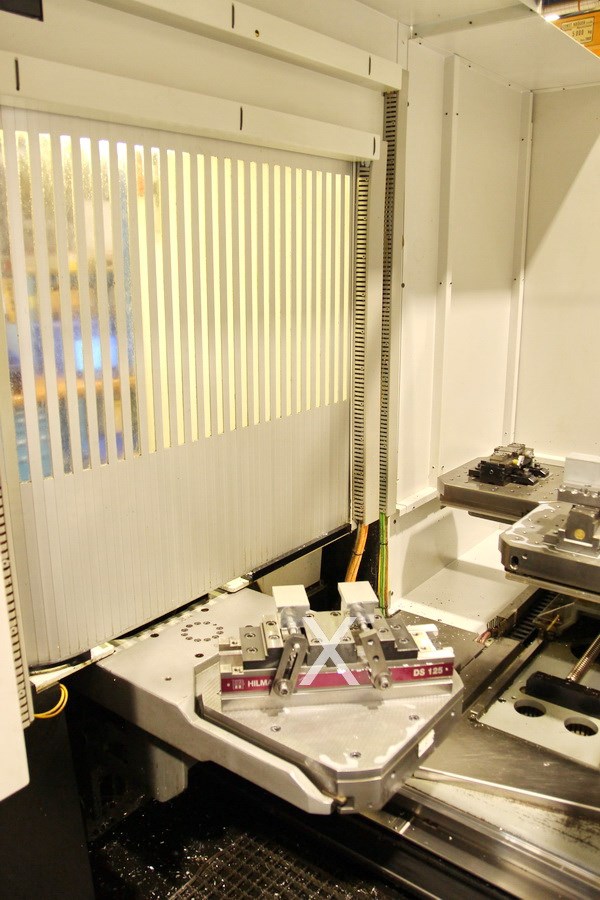

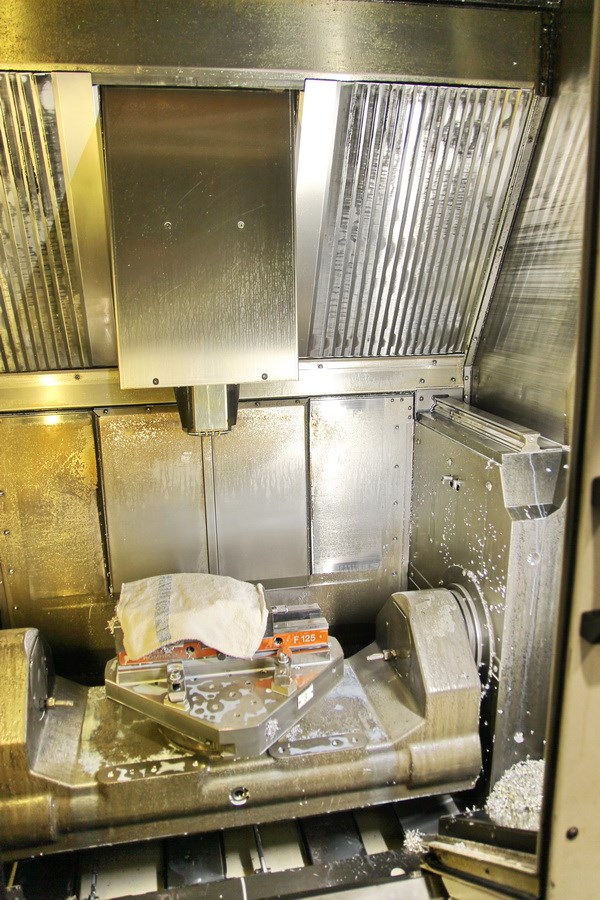

Schwenk-Rundtisch:
Tischaufspannfläche 400 x 400 mm
Schwenkbereich A: +/- 115 °
drehbar C: 360 °
max. Tischbelastung 300 kg
T-Nuten 4x 14H7 mm
Drehzahl A / C: 25 rpm

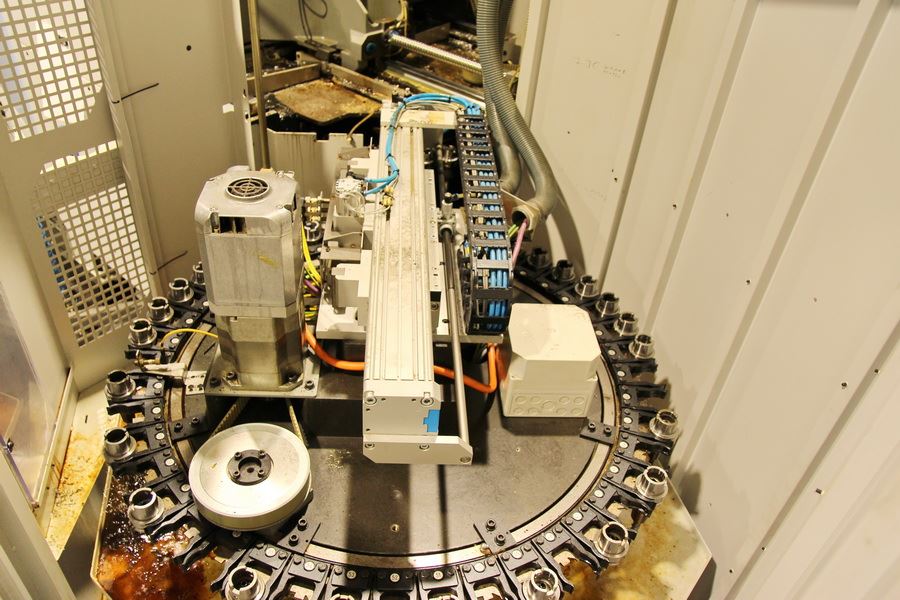

Werkzeugwechsler:
Anzahl der Werkzeugplätze 74 (30+44) pos.
Werkzeugaufnahme HSK-A63
max. Werkzeugdurchmesser 80 / (125) mm
max. Werkzeuglänge 250 mm
max. Werkzeuggewicht 6 kg
Wechselzeit Span - Span ca. 4,5 sec
Vorschübe:
Beschleunigung 6 m/sec²
Vorschubkraft 7 kN
Eilgang 45 m/min
Vorschubgeschwindigkeit max. 15 m/min.

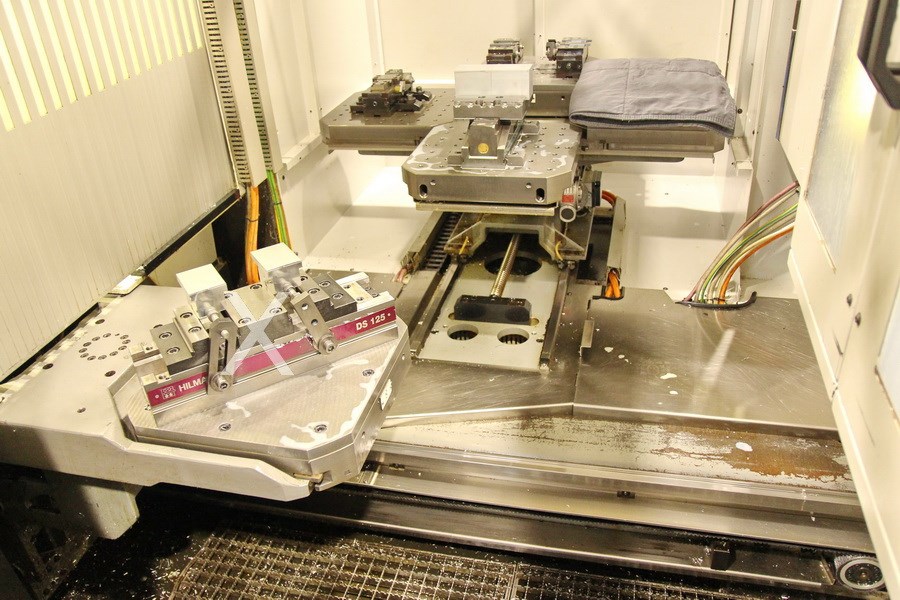

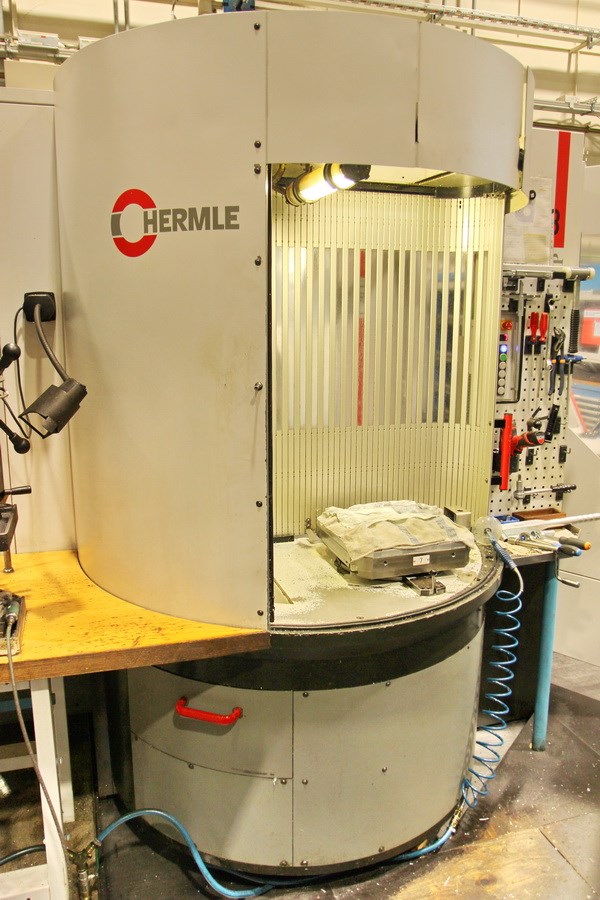

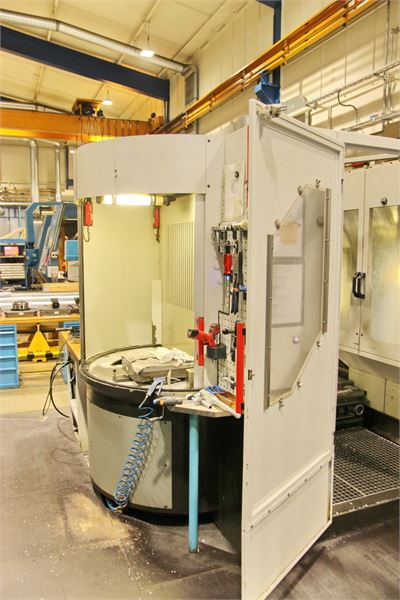

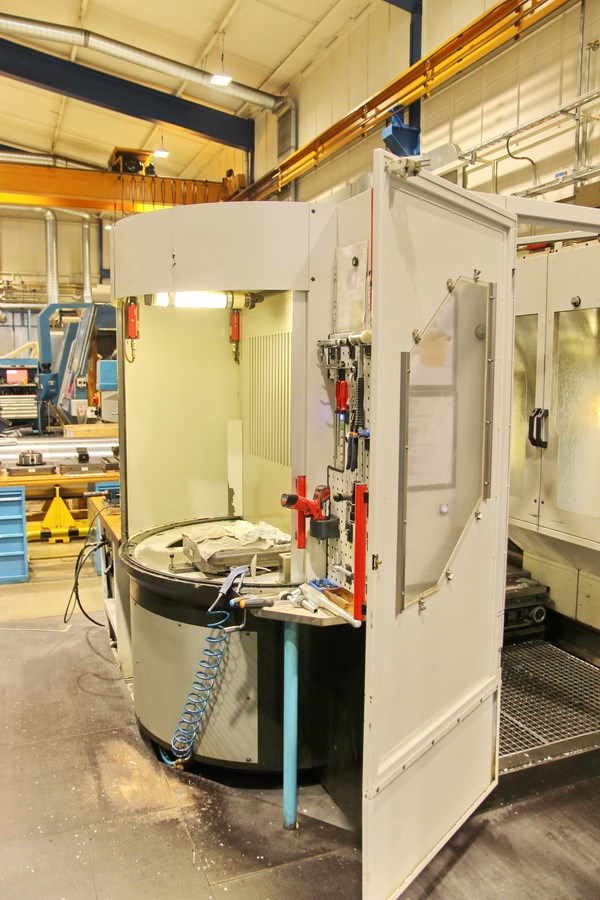

Palettenwechsler:
Anzahl der Paletten 7
Palettengröße 400 x 400 mm
Störkreisdurchmesser max. 500 mm
max. Palettenbelastung 300 kg
max. Werkstückhöhe 210 mm
b-Achse 0,001 °
Tischgeschwindigkeit 2,2 1/sec
Palettenwechselzeit ca. 5,0 sec
Gesamtleistungsbedarf 41 kVA
Maschinengewicht ca. 6,5 t
Raumbedarf ca. 5,5 x 5,5 x 3,1 m

Zubehör
Dokumentation

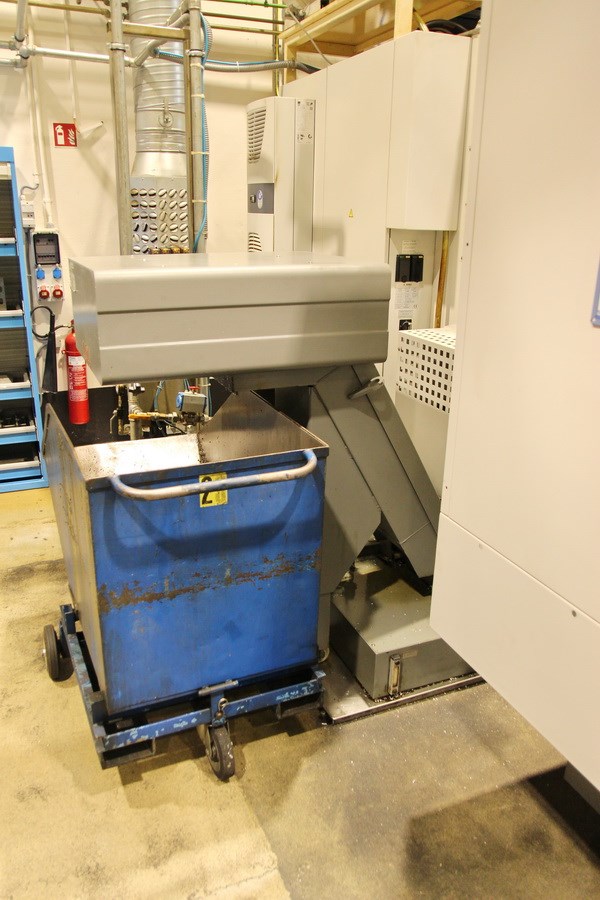

Späneförderer
Kühlmitteleinrichtung optional !
Werkzeugwechsler 30 + 44 pos.
elektr. Handrad
innere Kühlmittelzufuhr optional !
direktes Wegmeßsystem
Palettenwechsler
NC-Rundtisch

Irrtum in den technischen Daten vorbehalten.
