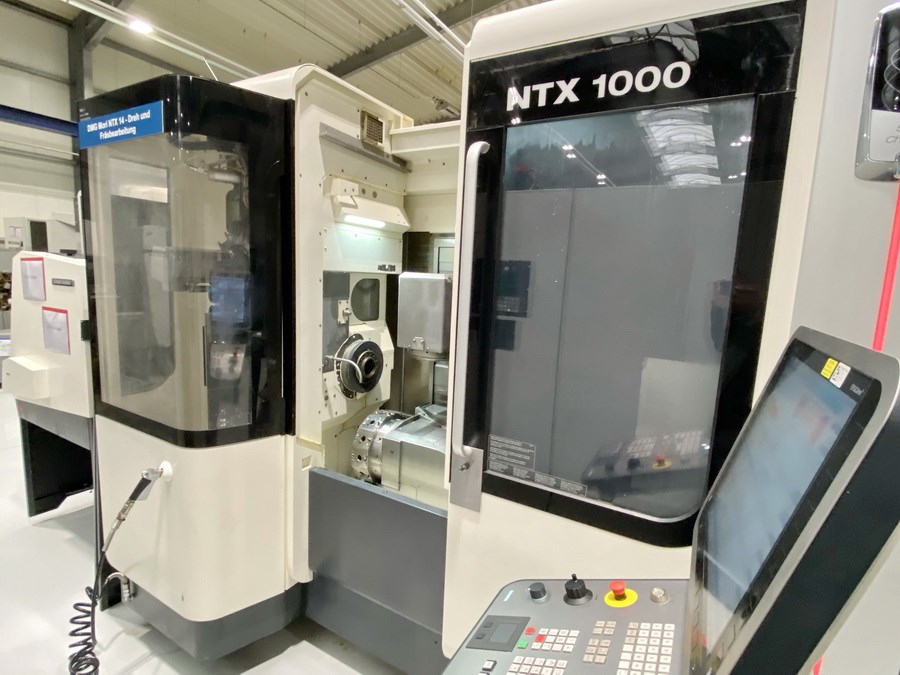

MORI SEIKI - NTX 1000
CNC - Drehmaschinen
CNC - Dreh- und Fräszentren
| Verkäufer CNC-Shop |
|
| View More Listings | |
Beschreibung
| MORI SEIKI - NTX 1000 | |
| Angebotsdetails | |
| Lagernummer | 1039-8651 |
| Maschinenart | CNC Dreh- und Fräszentrum |
| Hersteller | MORI SEIKI |
| Type | NTX 1000 |
| Baujahr | 2013 |

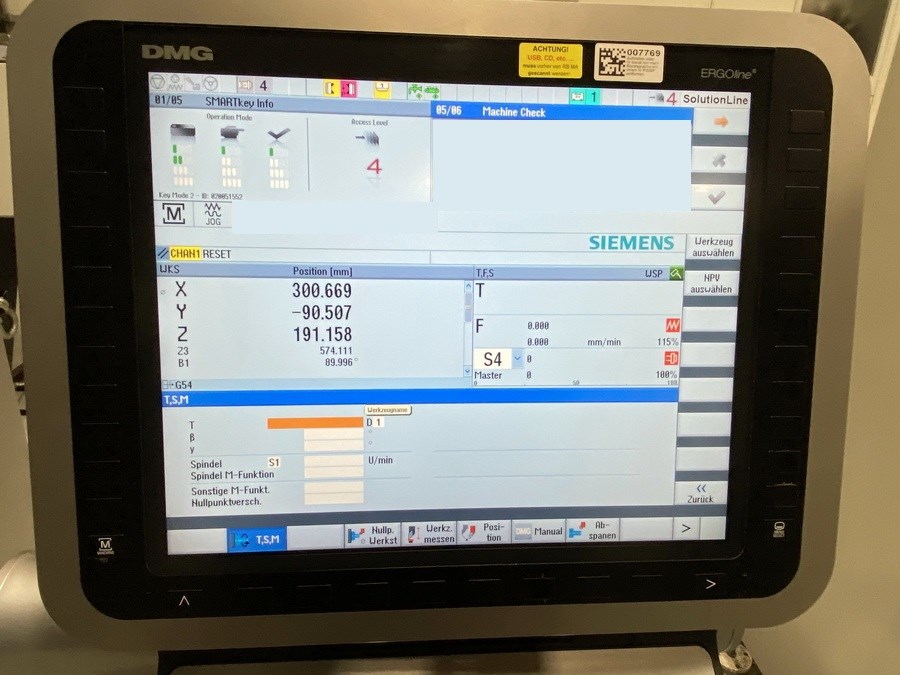

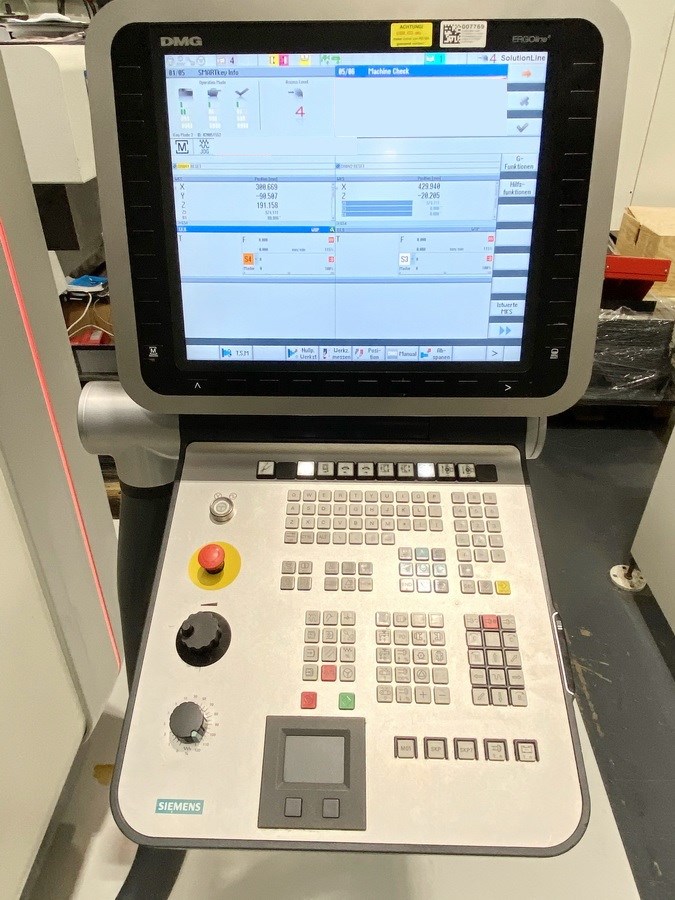

| Steuerung | Sinumerik 840D sl Siemens |
| Lagerort | D-59302 Oelde |
| Ursprungsland | Japan |
| Lieferzeit | nach Absprache |
| Frachtbasis | ab Standort |

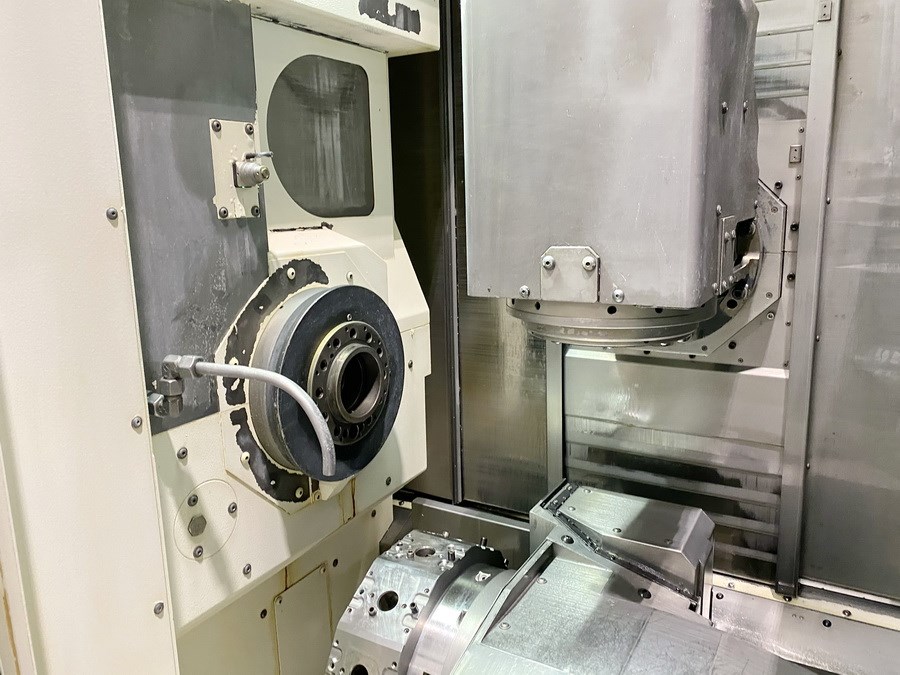

| Zusatzinformationen | CNC - Dreh- und Fräszentrum MORI SEIKI - NTX 1000 - Haupt- und Gegenspindel - Dreh-Frässpindel 20.000 1/min - Gegenspindel und Dreh-Frässpindel schwenkbar - unterer Revolver - Hohlspanneinrichtung 52mm - Sinumerik ShopTurn 3G |
| Technische Details | |
| Drehdurchmesser | 370 mm |
| Drehlänge | max. 450 mm |
| Steuerung | Sinumerik 840D sl Siemens |
| Umlaufdurchmesser | 370 mm |
| Umlaufdurchmesser über Planschlitten | 370 mm |
| Spindelabstand | 870 mm |
| Hauptspindel: | |
| Max. Drehzahl | 6.000 min/-1 |
| Antriebsleistung - Hauptspindel | 11 / 7,5 kW |
| Max. Drehmoment | 220 / 150 Nm |
| Spindellagerdurchmesser | 110 mm |
| Spindelbohrung | 73 mm |
| max. nutzbarer Stangendurchmesser | 51 mm |
| Spindelnase | A2-6 DIN 55026 |
| C-Achse | 360 ° |
| Gegenspindel: | |
| Max. Drehzahl | 6.000 min/-1 |
| Antriebsleistung - Gegenspindel | 7,5 / 5,5 kW |
| Max. Drehmoment | 30 / 22 Nm |
| Spindellagerdurchmesser | 70 mm |
| Spindelbohrung | 38 mm |
| max. nutzbarer Stangendurchmesser | ( - ) mm |
| C-Achse | 360 ° |
| schwenkbar | B: 0 - 25 ° |
| Teilung | 5 ° |
| Z - Achse | 825 mm |

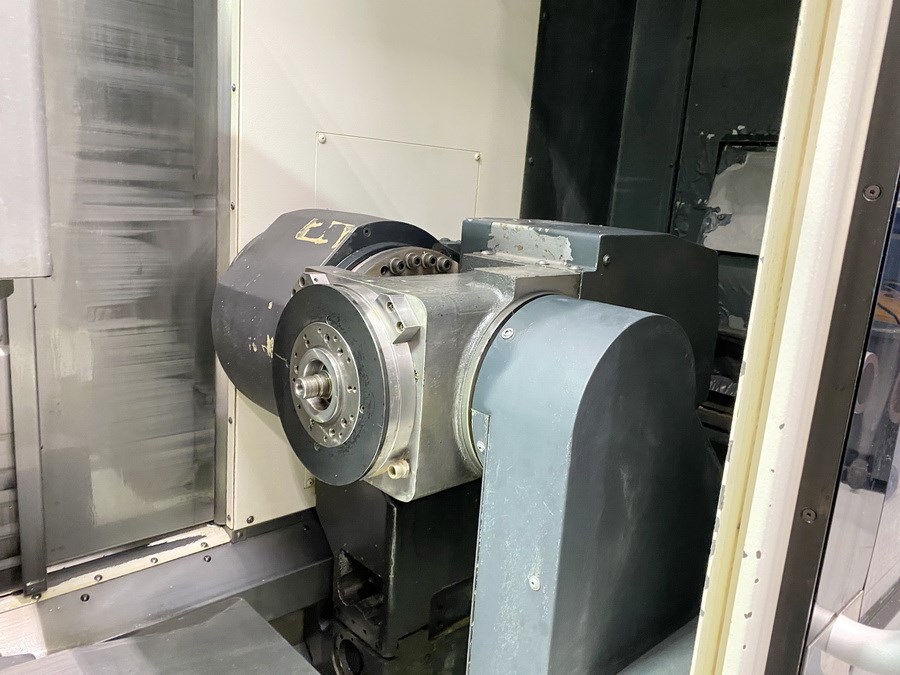

| Frässpindel: | |
| Max. Drehzahl | 20.000 min/-1 |
| Antriebsleistung - Frässpindel | 7,5 / 5,5 kW |
| Max. Drehmoment | 30 / 22 Nm |
| Werkzeugaufnahme | Capto C5 |
| B-Achse | +/- 120 ° |
| Auflösung | 1 ° |
| Spindellagerdurchmesser | 65 mm |
| X - Achse | 380 (330+50) mm |
| Y - Achse | +/- 105 mm |
| Z - Achse | 460 + 155 (ATC) mm |
| Schaltzeit | 90°: 0,65 sec |
| Werkzeugmagazin: | |
| Anzahl der Werkzeugplätze | 38 pos. |
| Werkzeugaufnahme | Capto C5 |
| max. Werkzeugdurchmesser | 70 mm |
| max. Werkzeugdurch. bei freier Nachbarbox. | 130 mm |
| max. Werkzeuglänge | 250 mm |
| max. Werkzeuggewicht | 5,0 kg |
| Wechselzeit Werkzeug - Werkzeug | 1,2 sec |
| Vorschübe: | |
| Eilgang ( X / Y / Z ) | 1: 40 / 40 / 50 m/min |
| Eilgang ( X / Y / Z ) | 3: - / - / 36 m/min |
| Eilgang Gegenspindel | 36 m/min |
| Eilgang | B1: 100 / B3: 40 1/min |
| Eilgang | C1/C2: 250 1/min |

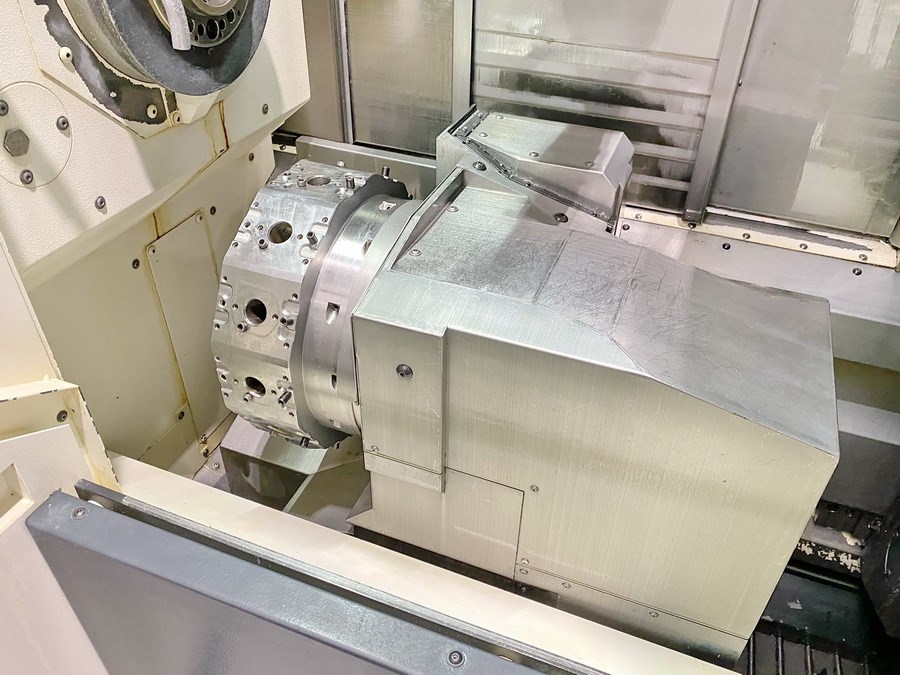

| Werkzeugrevolver: | |
| Anzahl der Werkzeugstationen | 12 pos |
| Werkzeugaufnahme | VDI 25 DIN69880-25 |
| x-Weg | 2: 155 mm |
| z-Weg | 2: 610 mm |
| Gesamtleistungsbedarf | 41,2 kVA |
| Maschinengewicht ca. | 8,5 t |
| Raumbedarf ca. | 3,5 x 4,0 x 2,9 m |
| Zubehör | |
| Dokumentation | |
| Späneförderer | |
| Kühlmitteleinrichtung | 8 bar |
| Hydraulikeinheit | |
| Gegenspindel | |
| Frässpindel | |
| Werkzeugmagazin | 38 pos. |
| Werkzeugrevolver | |
| Hohlspanneinrichtung | hydr. 52 mm |
| C-Achse | |
| direktes Wegmeßsystem | X1 / Y1 / Z1 |
| Signal Lampe - 4 Farben | |
| Irrtum in den technischen Daten vorbehalten. | |
