TRAUB - TNA 600
CNC - Drehmaschinen CNC - Dreh- und Fräszentren
Bilder
Bilder
Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image
Beschreibung
TRAUB - TNA 600

Angebotsdetails
Lagernummer 1039-8492
Maschinenart CNC Dreh- und Fräszentrum
Hersteller TRAUB
Type TNA 600
Baujahr 1994

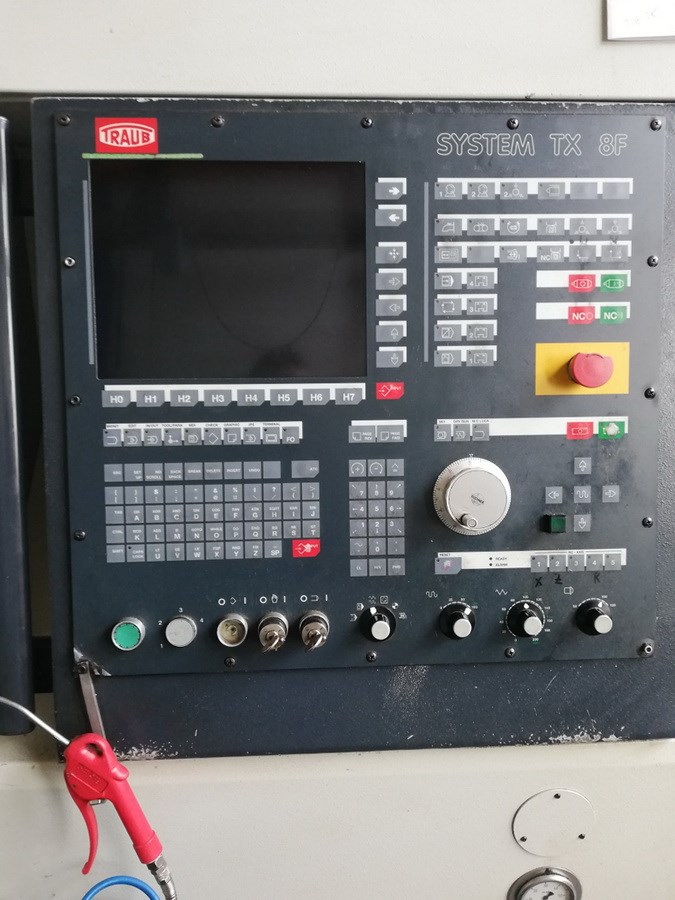

Steuerung TX 8i Traub
Lagerort Baden-Württemberg
Ursprungsland Deutschland
Lieferzeit sofort
Frachtbasis ab Standort
Zusatzinformationen CNC - Dreh- und Fräszentrum
TRAUB - TNA 600


Technische Details
Drehdurchmesser 445 / max. 680 mm
Drehlänge 1.000 mm
Steuerung TX 8i Traub
Standard-Drehdurchmesser 440 mm
Hauptspindel:
Max. Drehzahl 2.800 min/-1
Antriebsleistung - Hauptspindel 37 kW
Max. Drehmoment 2019 Nm
Spindeldurchlass 100 mm
max. Stangendurchmesser 100 mm
Futterdurchmesser 315 - max. 400 mm
C-Achse 0,001 °
Spindelnase A11 DIN55026
Werkzeugrevolver:
Anzahl der Werkzeugplätze 12 pos.
Anzahl der angetriebenen Werkzeugstationen 12 pos.
Max. Drehzahl angetr. WZ-Stationen 3.000 min/-1
Antriebsleistung angetr. WZ-Stationen 6,6 kW
Max. Drehmoment 76,1 Nm
Schaftdurchmesser (DIN 69880) 50 mm
Drehmeißel-Schaftquerschnitt 32 x 25 mm
Revolverschaltzeit 0,2 / 0,8 - max. 2,6 sec.
Wechselzeit Span - Span 1,6 sec
Reitstock:
Pinolendurchmesser 100 mm
Pinolenhub 100 mm
Reitstockaufnahme MK 6
Spannkraft 13,1 kN
Verfahrwege:
x-Achse 320 mm
z-Achse 1.070 mm
C-Achse 360 °
Vorschübe:
Eilgang X: 15 m/min
Eilgang Z: 20 m/min
Vorschubkraft X: 8 kN
Vorschubkraft Z: 20 kN
Gesamtleistungsbedarf 54 kW
Maschinengewicht ca. 6,8 t
Raumbedarf ca. 7,0 x 3,0 x 2,5 m

Zubehör
Dokumentation
Späneförderer
Kühlmitteleinrichtung 5 bar
Reitstock
Signallampe
C-Achse

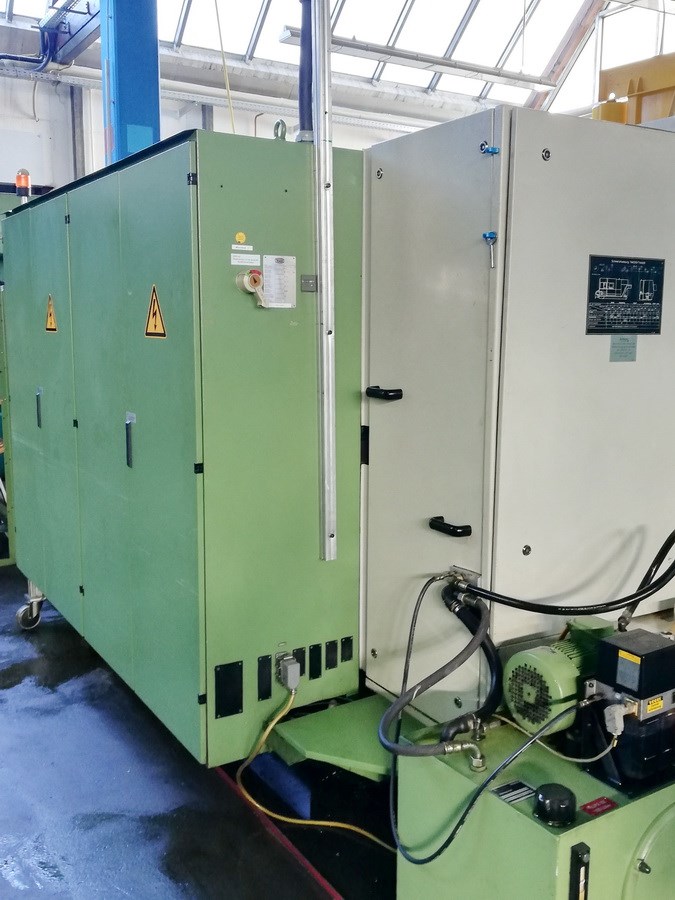

Hydraulikeinheit

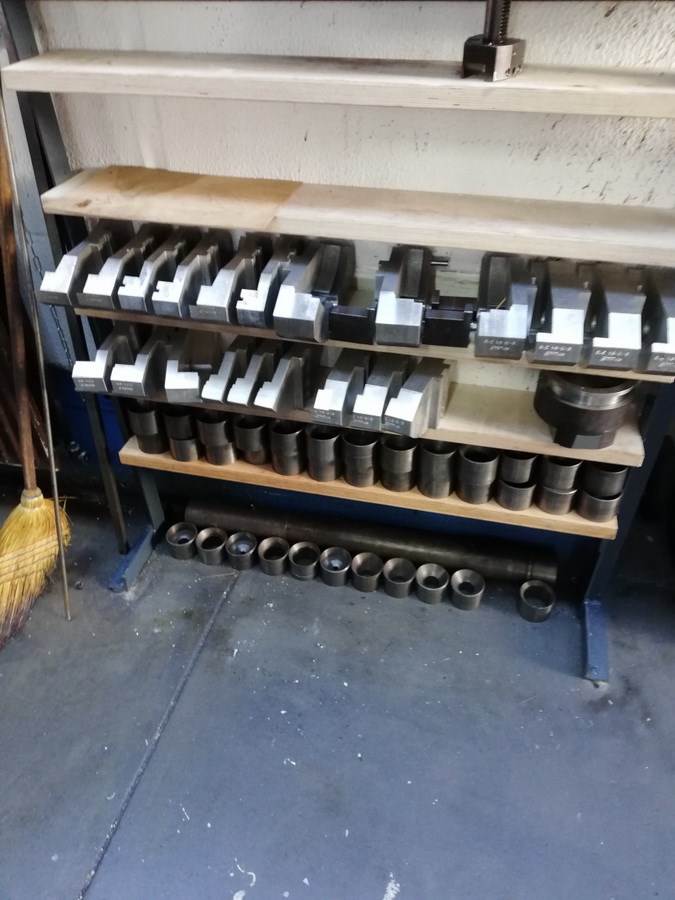

Dreibackenfutter Röhm KFD
Werkzeugantrieb

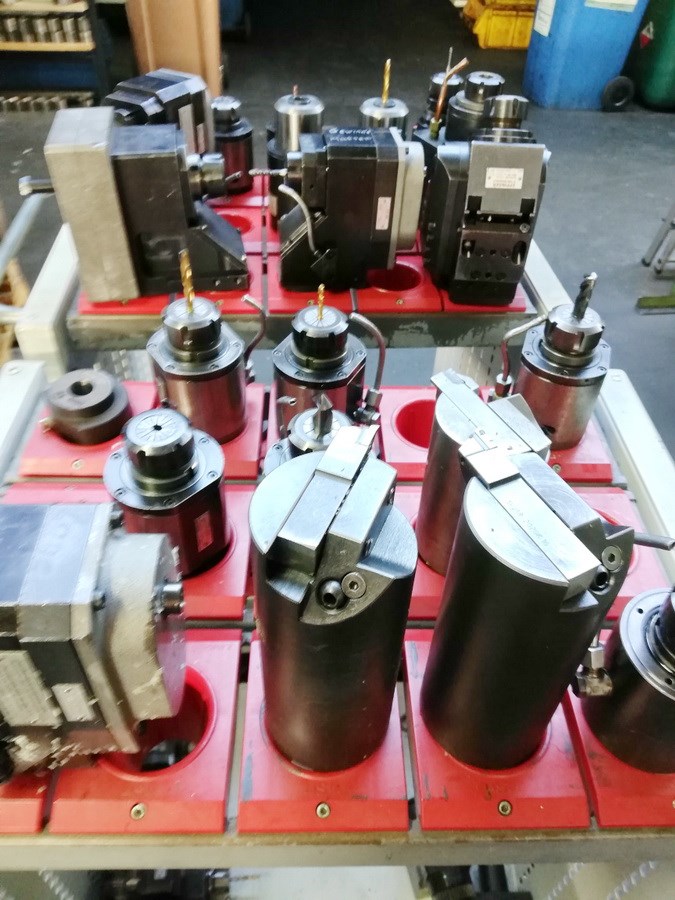

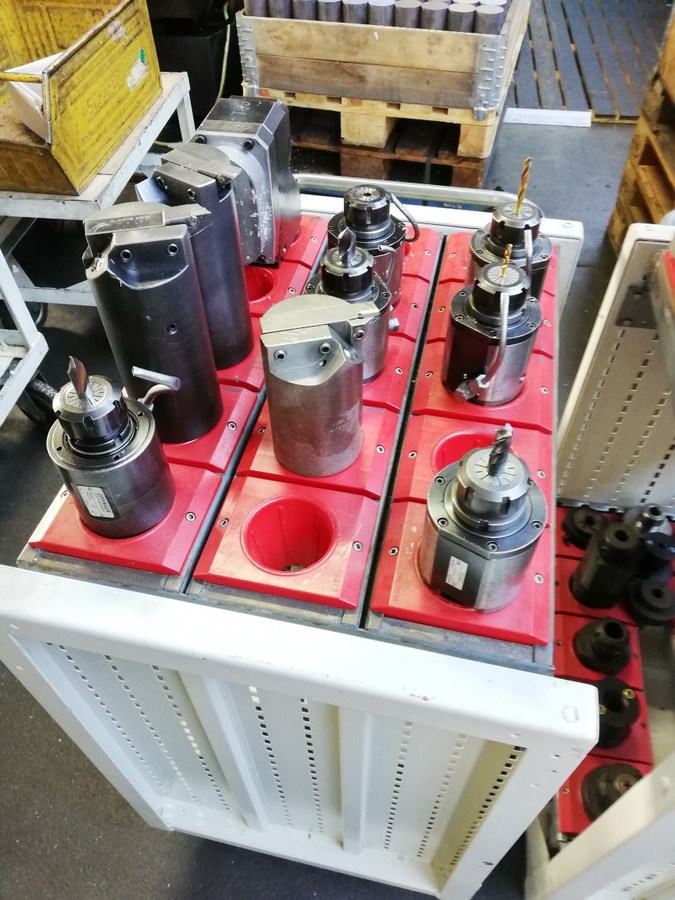

angetriebene Werkzeuge 18 (6+12)

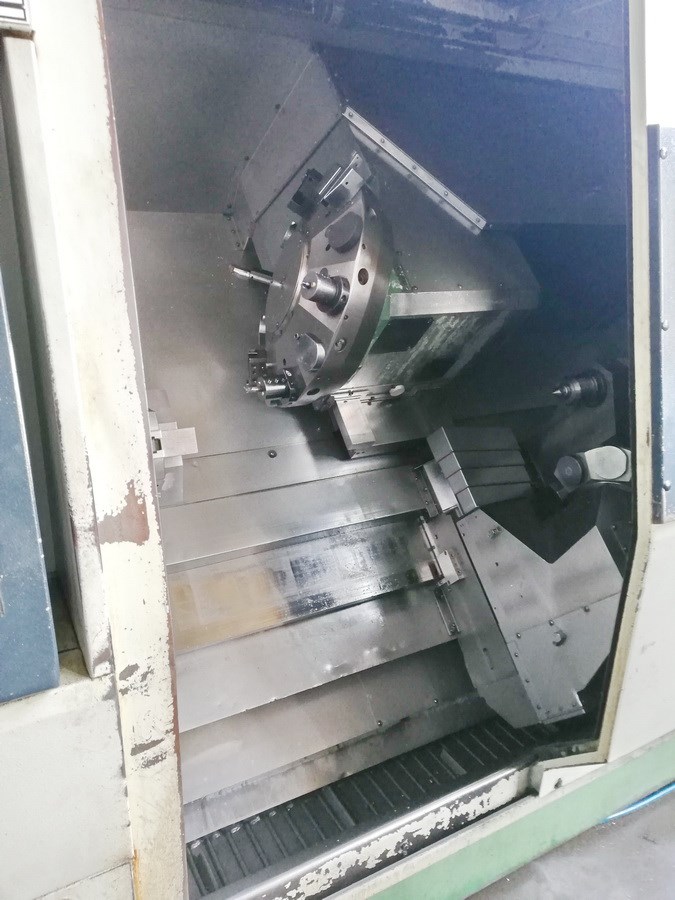

Werkzeugrevolver
Werkzeugeinmessung

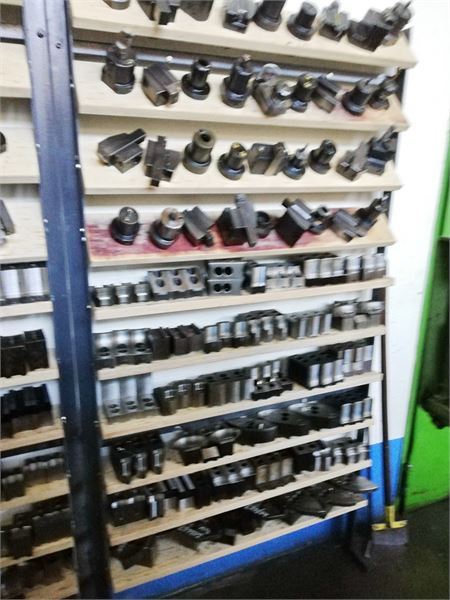

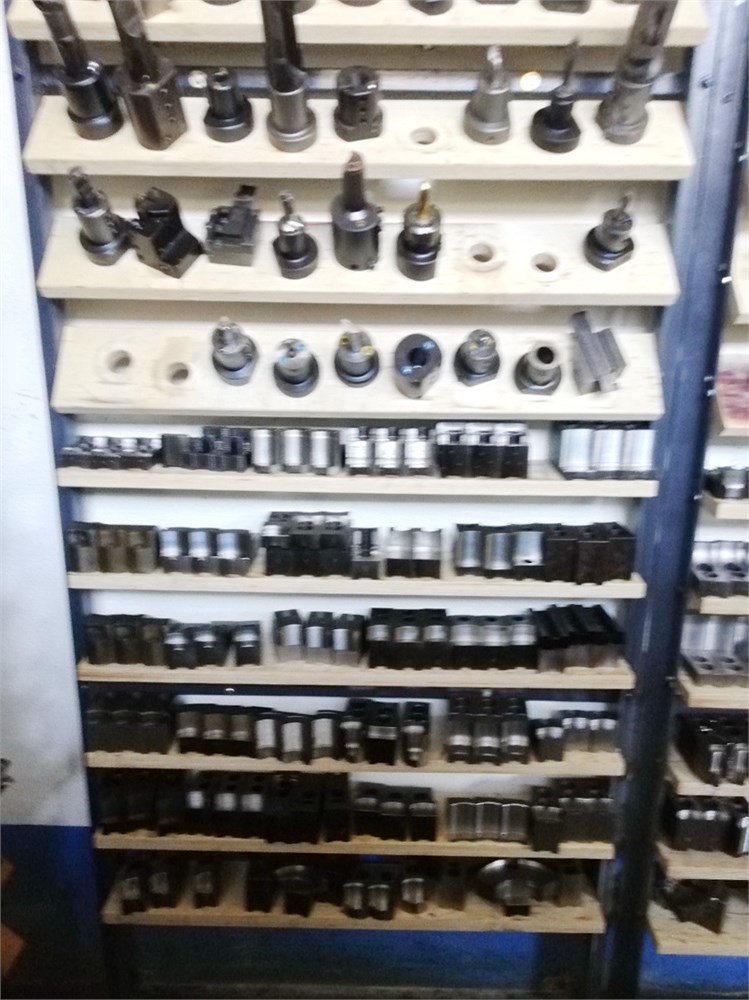

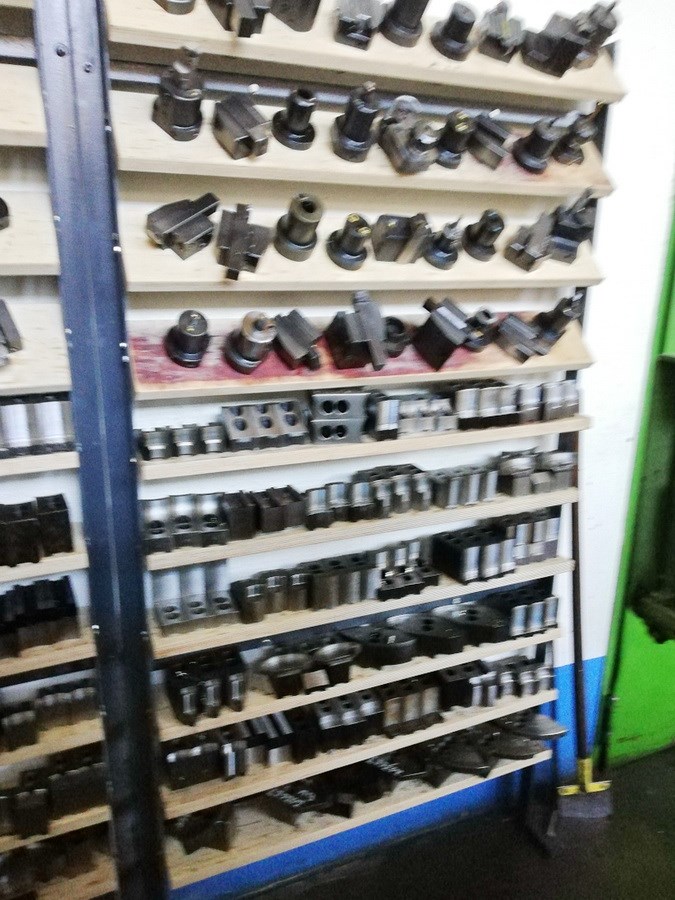

div. Werkzeughalter
Spannzangenfutter

Irrtum in den technischen Daten vorbehalten.
