DMG MORI - NLX 2000 SY / 500
CNC - Drehmaschinen CNC - Dreh- und Fräszentren
Bilder
Bilder
Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image
Beschreibung

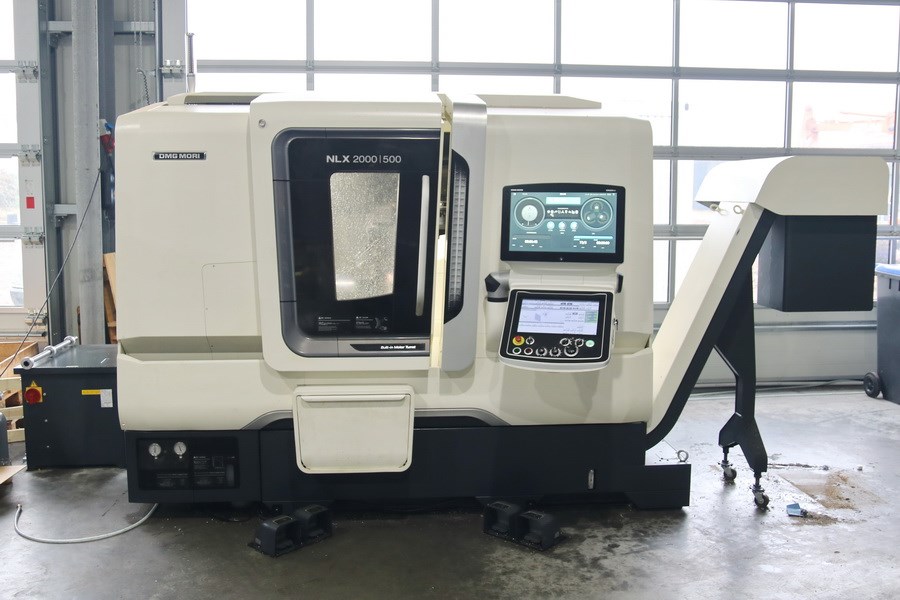

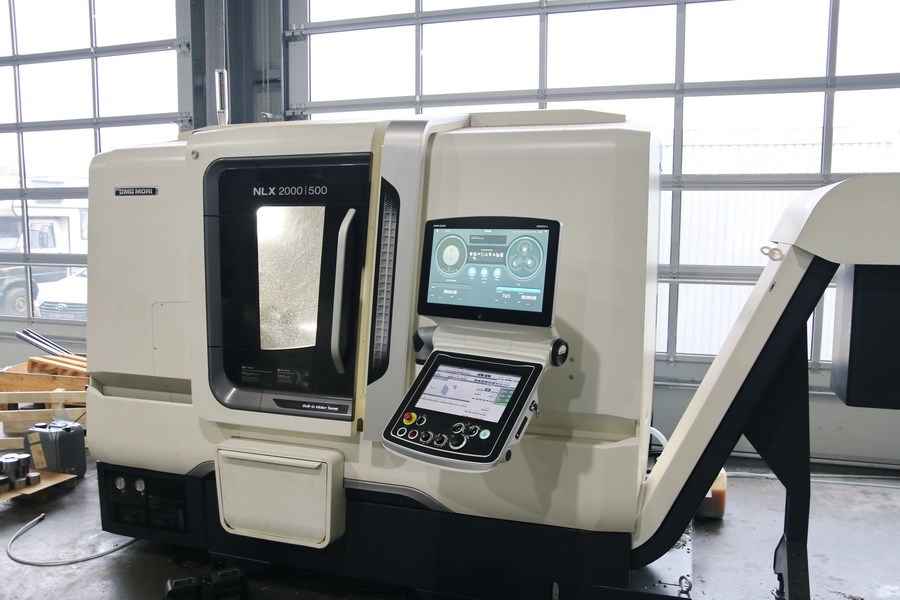

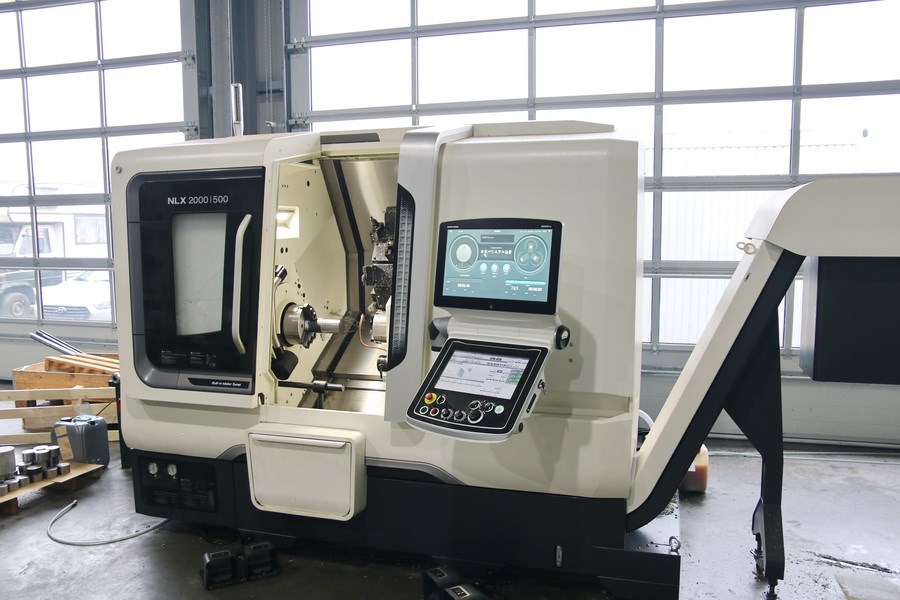

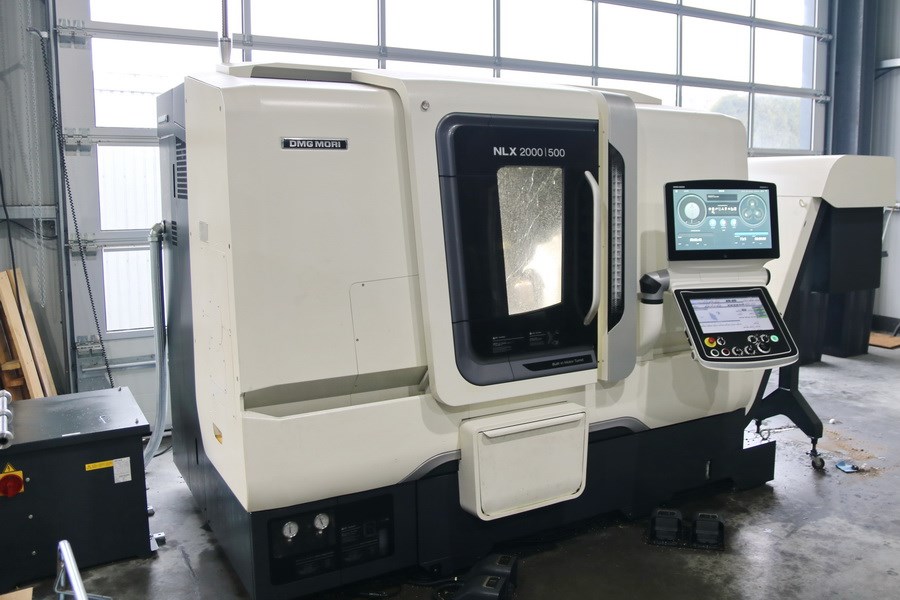

DMG MORI - NLX 2000 SY / 500

Angebotsdetails
Lagernummer 1039-8488
Maschinenart CNC Dreh- und Fräszentrum
Hersteller DMG MORI
Type NLX 2000 SY / 500
Baujahr 2018

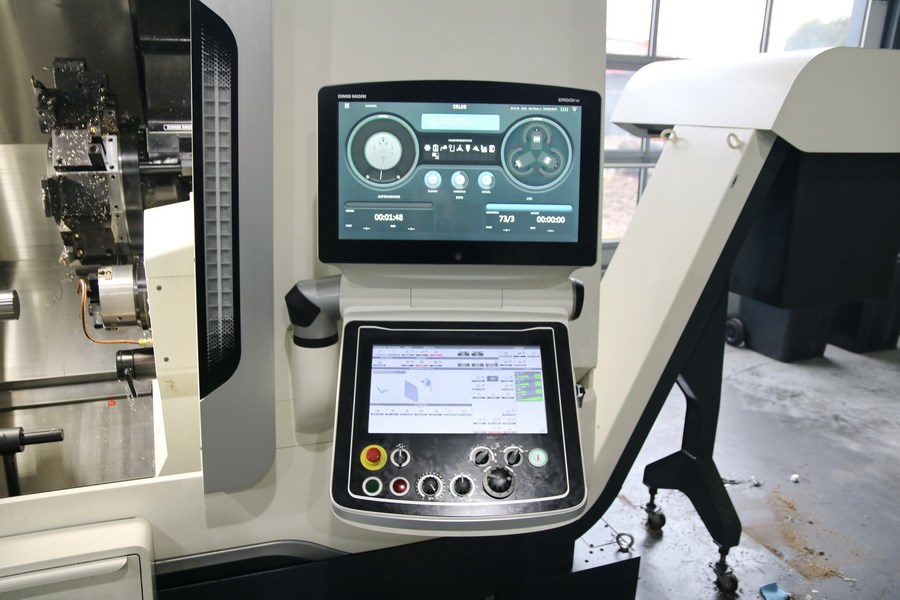

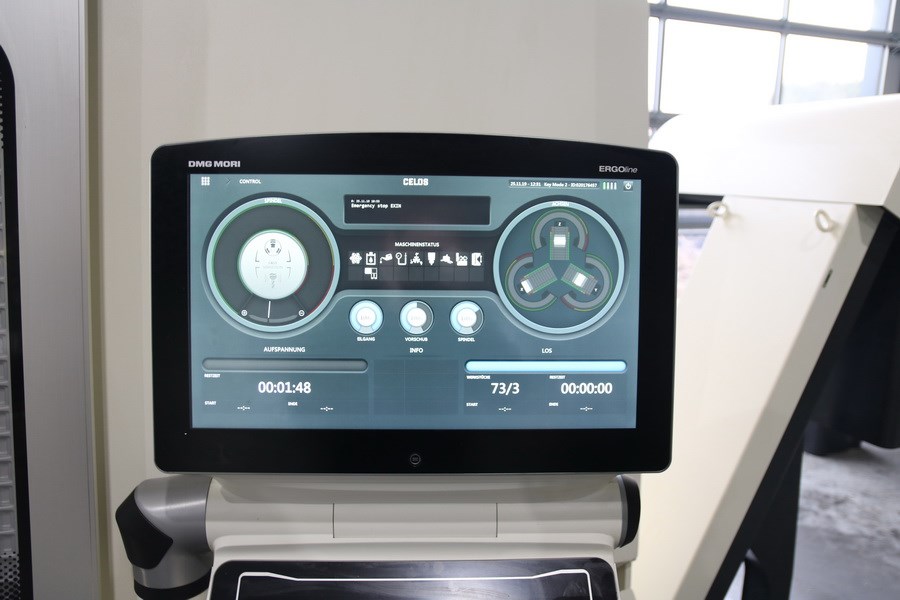

Steuerung M 730 UM CELOS
Lagerort Nordrhein-Westfalen
Ursprungsland Japan
Lieferzeit nach Absprache
Frachtbasis ab Standort
Zusatzinformationen CNC - Dreh- und Fräszentrum
DMG MORI - NLX 2000 SY / 500

- Gegenspindel
- C-Achse
- Y-Achse
- Werkzeugantrieb

- Nur ca. 600h Betriebsstunden

Technische Details
Drehdurchmesser max. 366 mm
Drehlänge 510 mm
Steuerung M 730 UM CELOS
Umlaufdurchmesser über Bett 923,8 mm
Umlaufdurchmesser über Planschlitten 755 mm
Standard-Drehdurchmesser 275 mm
Abstand zwischen den Spitzen 500 mm
Hauptspindel:
Drehzahlbereich - Hauptspindel 5.000 min/-1
Antriebsleistung - Hauptspindel 15 / 11 kW
Spindelnase JIS A-6
Spindellagerdurchmesser 120 mm
Spindelbohrung 73 mm
max. Stangendurchmesser 65 mm
nutzbarer Stangendurchmesser ( - ) mm
C-Achse 0,001 °
Futterdurchmesser 200 mm

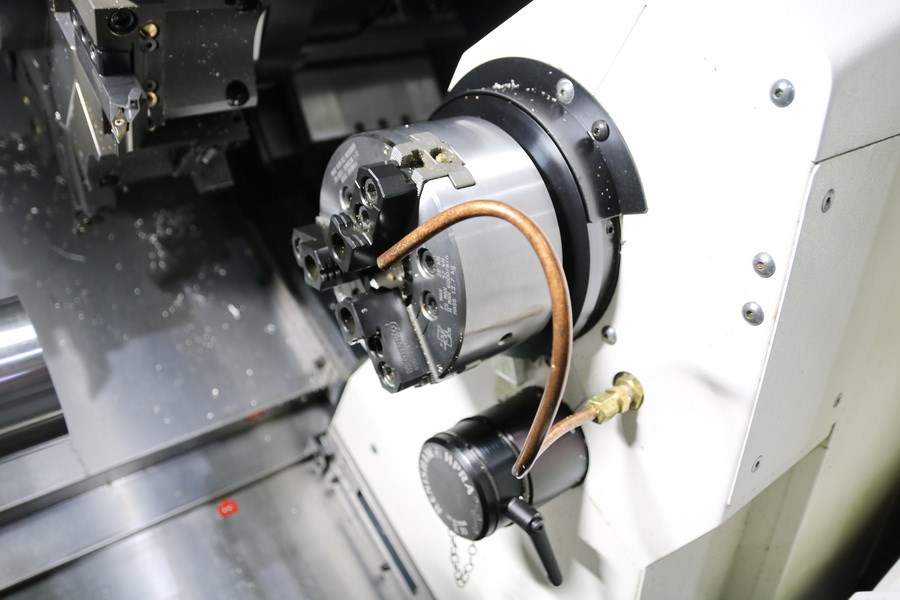

Gegenspindel:
Drehzahlbereich - Gegenspindel 6.000 min/-1
Antriebsleistung - Gegenspindel 11 / 7,5 kW
Spindelnase JIS A2-5
Spindellagerdurchmesser 85 mm
Spindelbohrung 43 mm
Futterdurchmesser 150 mm
Verfahrweg Gegenspindel B: 624 mm
Verfahrwege:
x-Weg 260 mm
z-Weg 590 mm
Y - Achse (100) +/-50 mm
Vorschübe:
Eilgang ( X / Y / Z ) 30 / 10 / 30 m/min
Eilgang C-Achse 400 min/-1

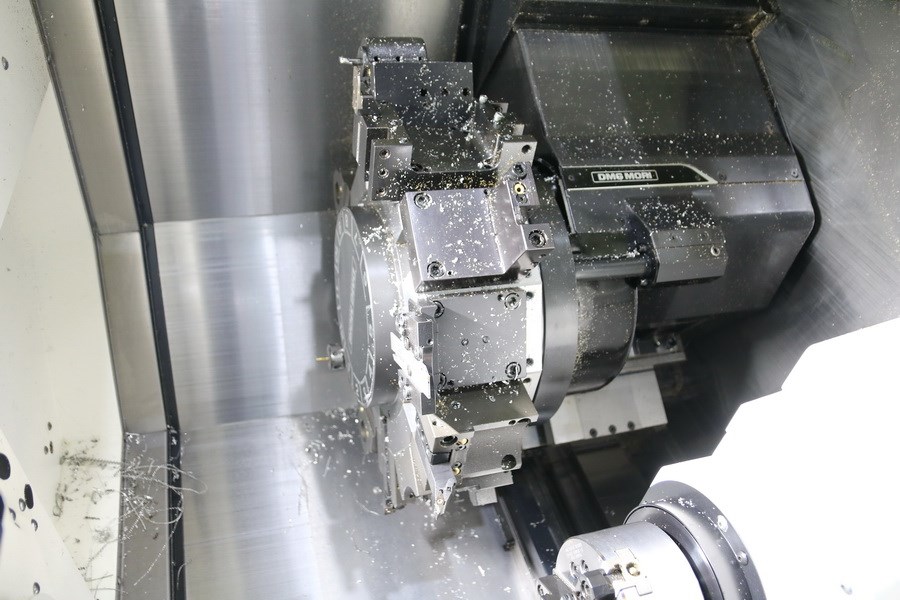

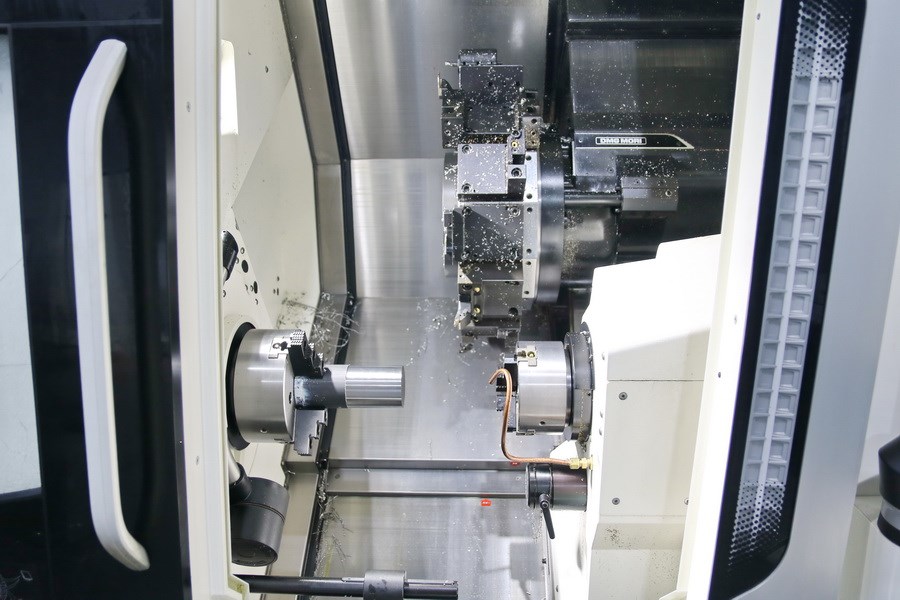

Werkzeugrevolver:
Anzahl der Werkzeugplätze 12 pos.
Schafthöhe für Vierkantwerkzeug 25 mm
Schaftdurchmesser der Bohrer 50 mm
Revolverschaltzeit 0,25 sec.
Angetriebene Werkzeugpositionen:
Drehzahlbereich - angetr. Werkzeuge max. 10.000 min -1
Antriebsleistung - angetr. Werkzeuge 5,5 / 3,7 kW
Gesamtleistungsbedarf 45 kVA
Maschinengewicht ca. 6,0 t
Raumbedarf ca. 7,0 x 3,0 x 2,5 m

Zubehör
Dokumentation
Späneförderer
Kühlmitteleinrichtung
Hydraulikeinheit
C-Achse 0,001°
Y-Achse 100mm (+/- 50mm)
Arbeitsraumbeleuchtung
Werkzeugantrieb

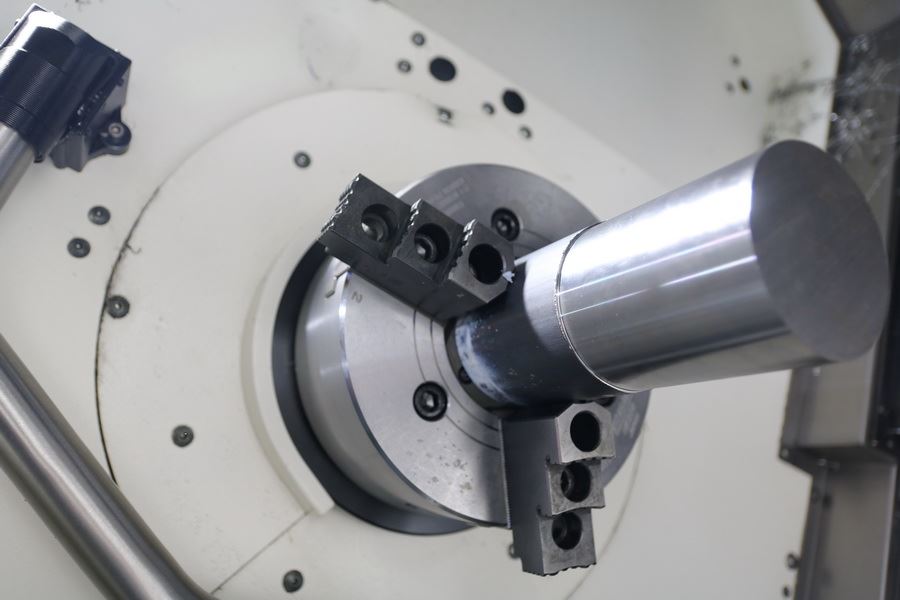

Dreibackenfutter 200mm / 150mm
Reitstockfunktion Gegenspindel
Interface für Stangenlader
Werkzeugantrieb
Signal Lampe - 4 Farben
Teilefänger

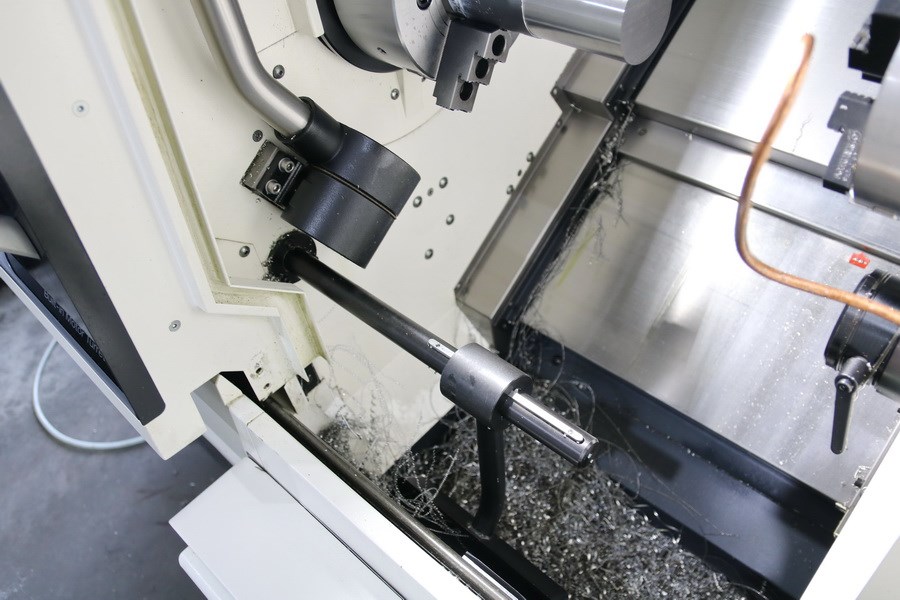

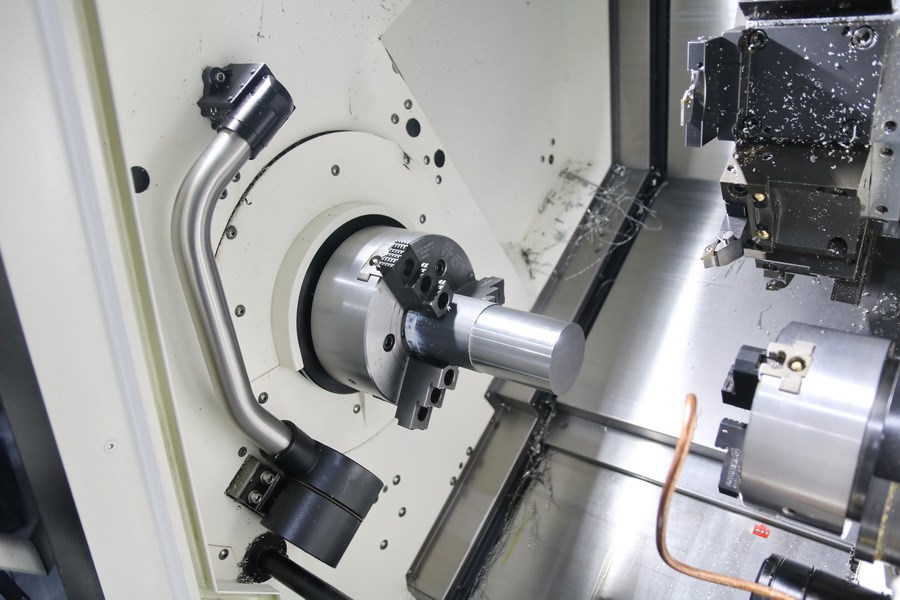

Werkzeugeinmeßarm

Irrtum in den technischen Daten vorbehalten.
