GILDEMEISTER - MF Twin 65 Y
CNC - Drehmaschinen CNC - Dreh- und Fräszentren
Bilder
Senden Sie dem Verkäufer eine Nachricht.*
Bilder
Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image
Beschreibung

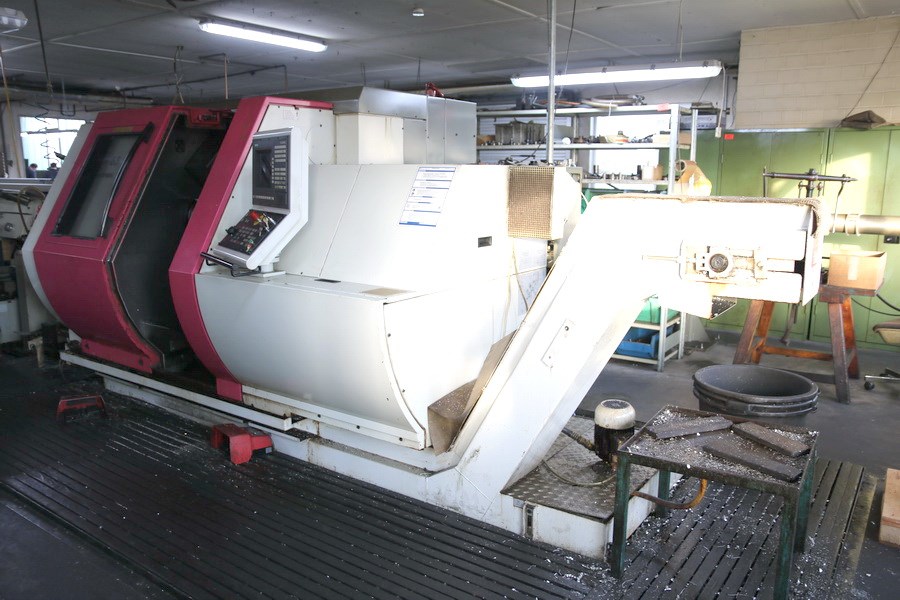

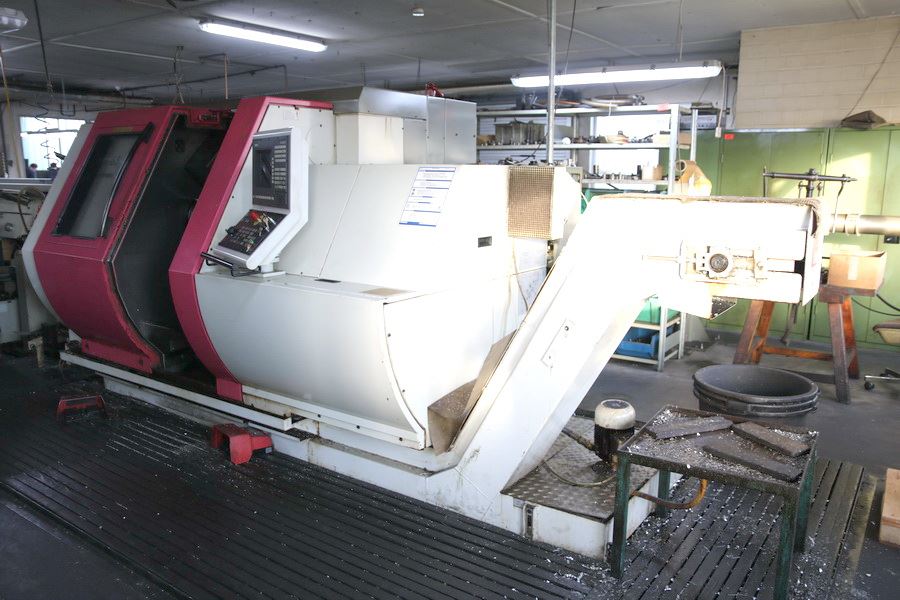

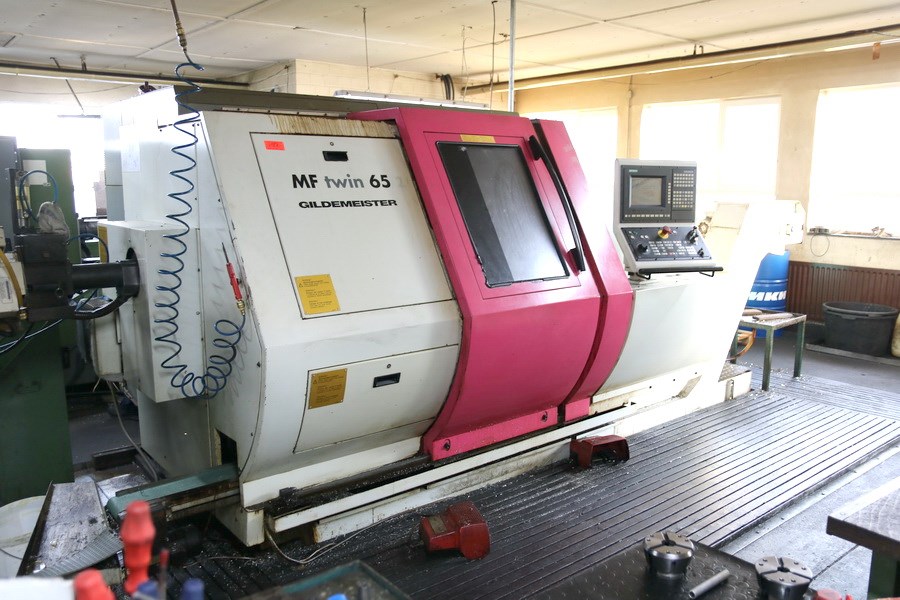

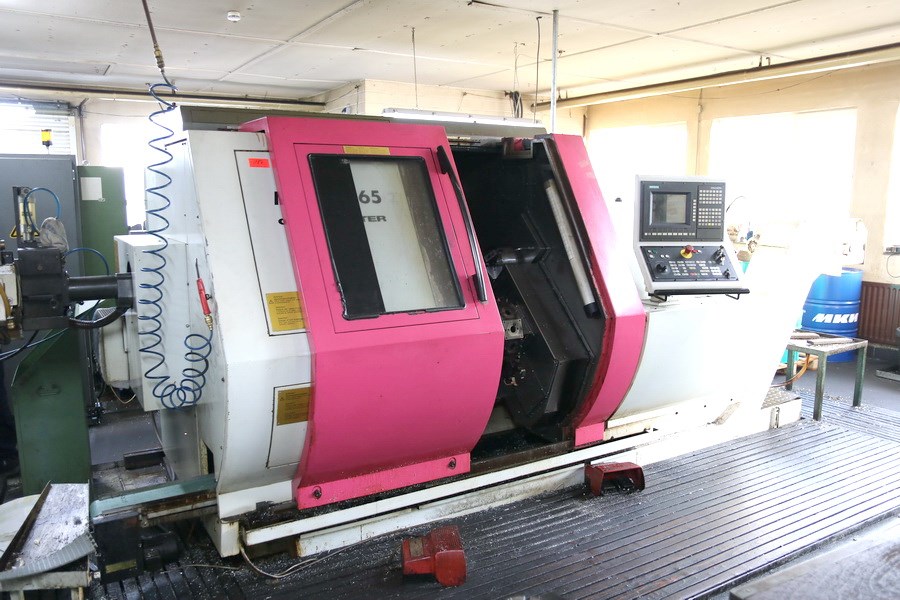

GILDEMEISTER - MF Twin 65 Y

Angebotsdetails
Lagernummer 1039-8422
Maschinenart CNC Dreh- und Fräszentrum

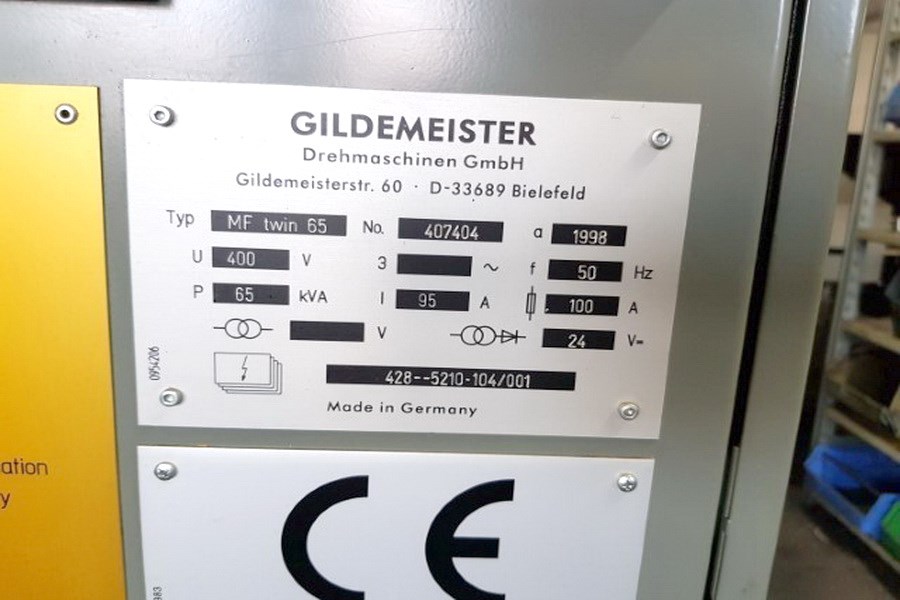

Hersteller GILDEMEISTER
Type MF Twin 65 Y
Baujahr 1998

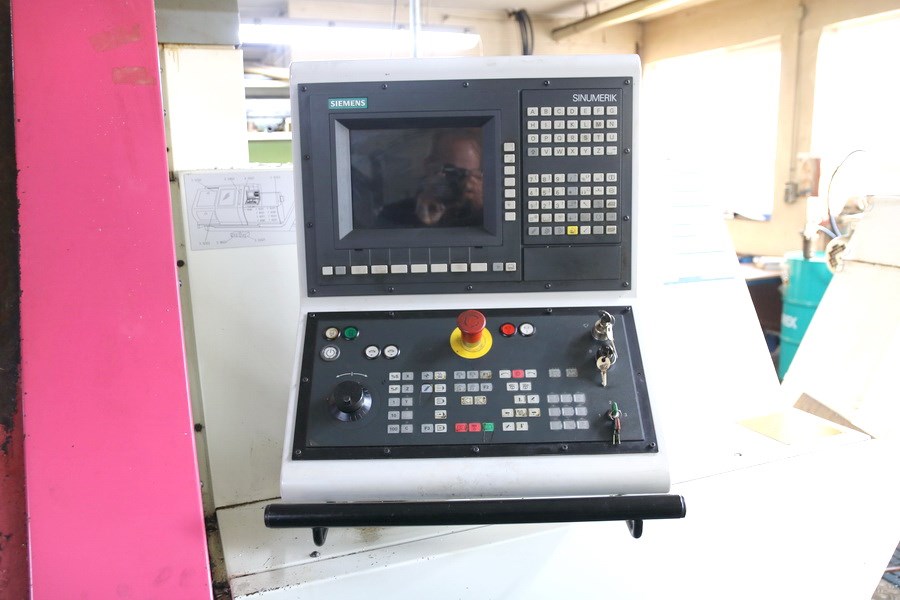

Steuerung Sinumeric 840 C Siemens
Lagerort D-59302 Oelde
Ursprungsland Deutschland
Lieferzeit sofort
Frachtbasis ab Standort
Zusatzinformationen Zweispindel-Produktions-Drehzentrum
GILDEMEISTER - MF Twin 65 Y

- Haupt- und Gegenspindel

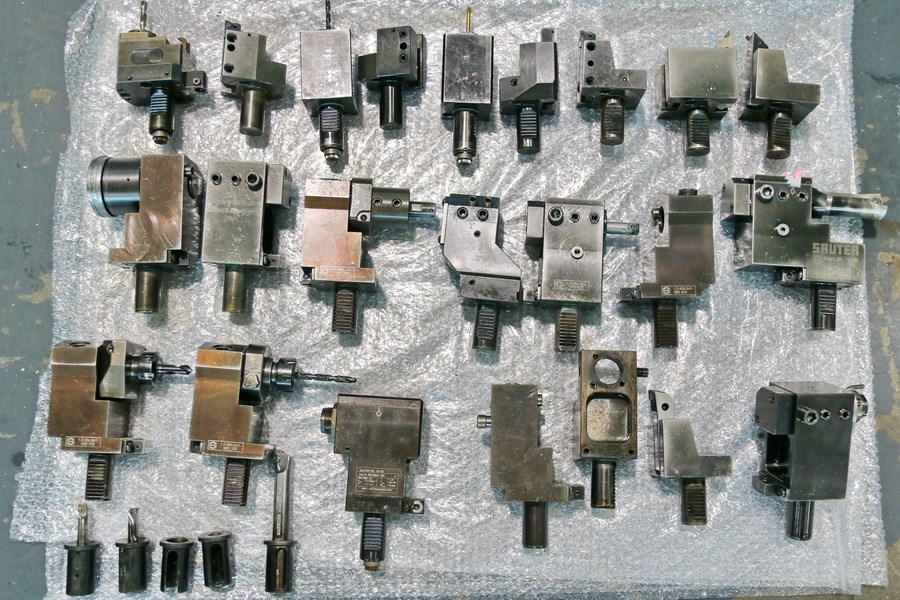

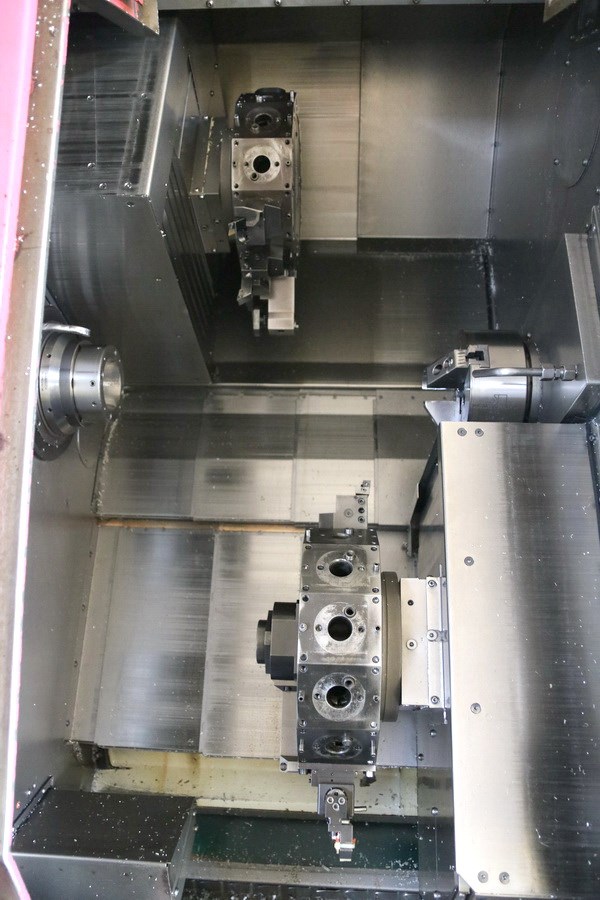

- 2 Werkzeugrevolver mit je 12 angetriebenen Stationen
- Y-Achse auf Träger 1
- C-Achse für Haupt- und Gegenspindel


Technische Details
Drehdurchmesser max. 240 mm
Drehlänge 550 mm
Steuerung Sinumeric 840 C Siemens
Standard-Drehdurchmesser 200 mm

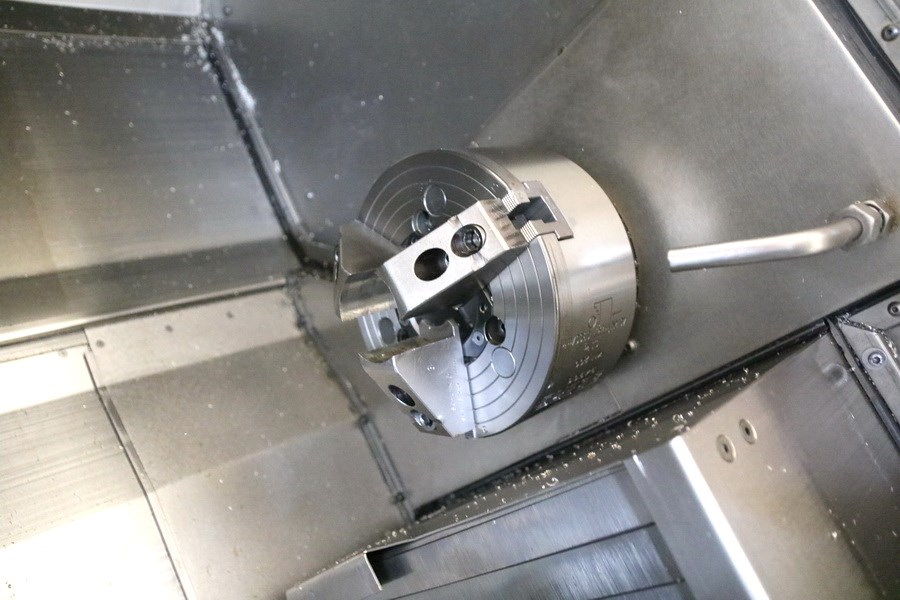

Hauptspindel:
Drehzahlbereich - Hauptspindel 25 - 5.000 min/-1
Antriebsleistung - Hauptspindel 28 / 21 kW
Max. Drehmoment 160 / 120 Nm
max. Umlaufdurchmesser 240 mm
Spannfutterdurchmesser max. 200 mm
Spindelkopf 170h5
Spindeldurchmesser im vord. Lager 140h5 mm
Spindelbohrung 79 mm
max. Stangendurchmesser 65 mm
C-Achse 360 °

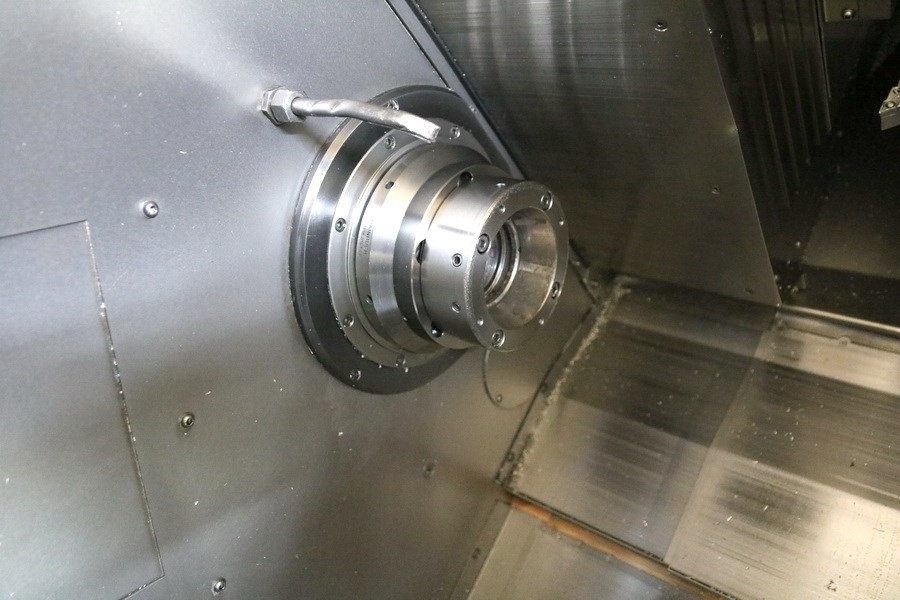

Gegenspindel:
Drehzahlbereich - Gegenspindel 31 - 6.300 min/-1
Antriebsleistung - Gegenspindel 16 / 12 kW
Max. Drehmoment 150 / 112 Nm
max. Umlaufdurchmesser 240 mm
Spannfutterdurchmesser 160 / 200 mm
Spindelkopf 140h5
Spindeldurchmesser im vord. Lager 90 mm
Spindelbohrung 56 mm
max. Stangendurchmesser 42 mm
C-Achse 360 °

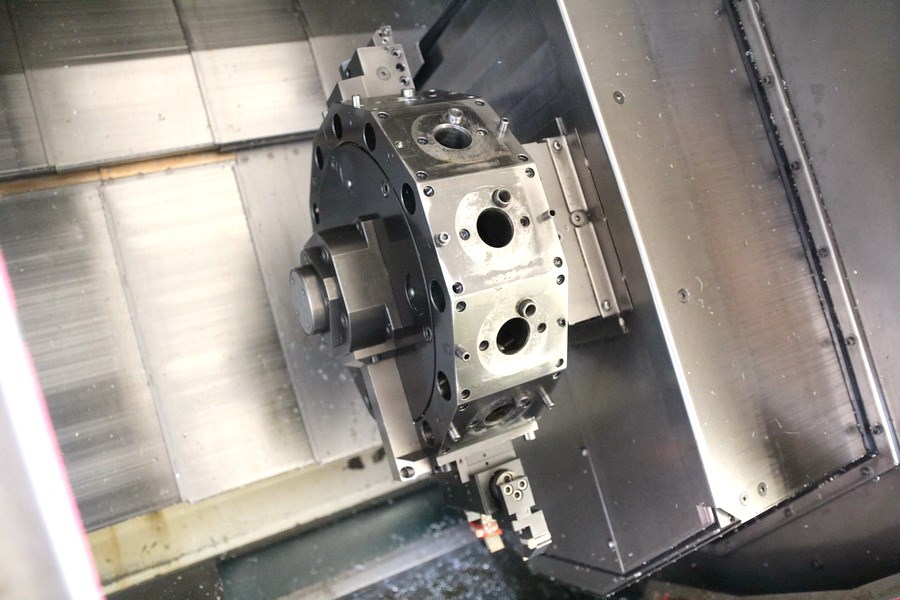

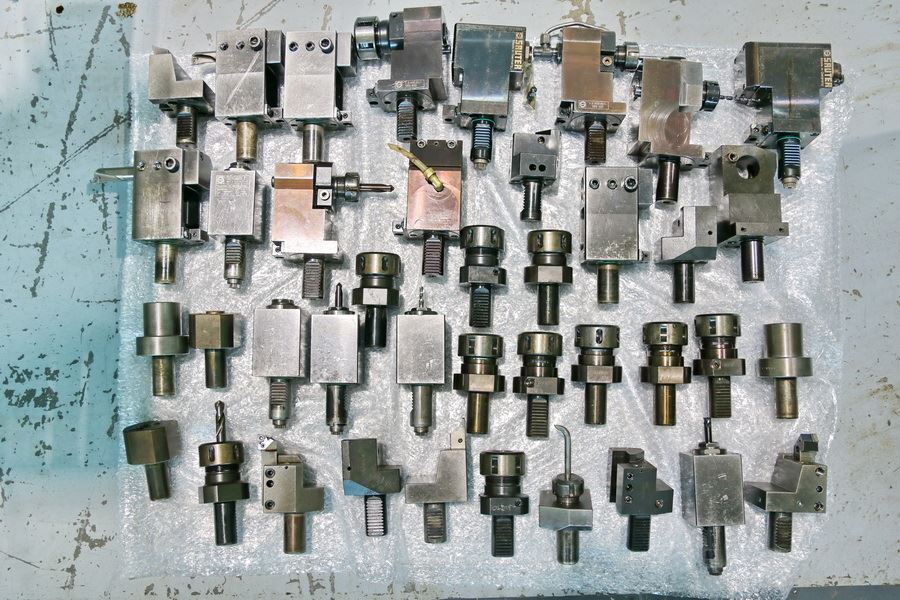

Werkzeugträger 1:
Anzahl der Werkzeugplätze 12 pos.
Schaftdurchmesser 30 mm
angetriebene Stationen 12 pos
Drehzahlbereich - angetr. Werkzeuge 25 - 3.500 min -1
Antriebsleistung - angetr. Werkzeuge 6,5 kW
Max. Drehmoment 20 Nm
Y - Achse 80 ( +/- 40) mm

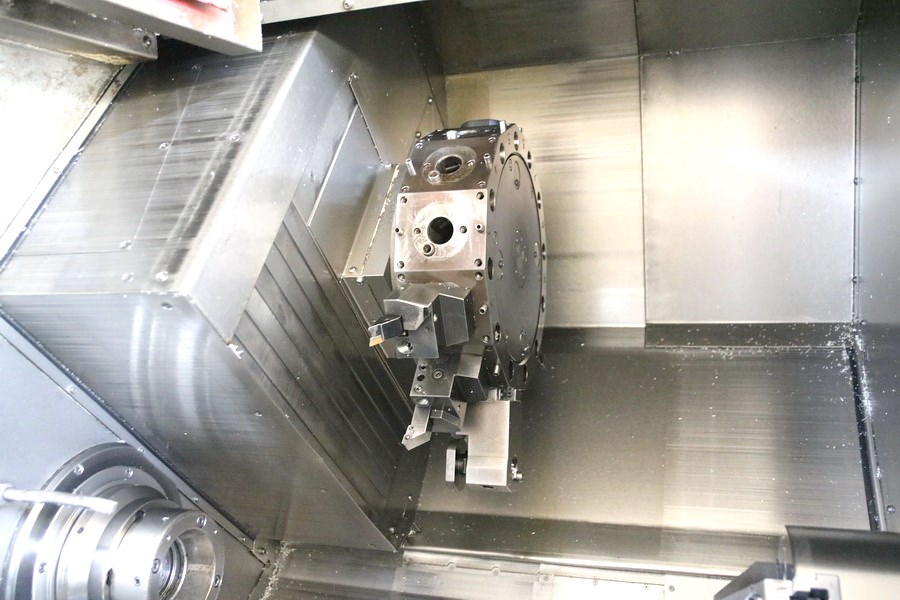

Werkzeugträger 2:
Anzahl der Werkzeugplätze 12 pos.
Schaftdurchmesser 30 mm
angetriebene Stationen 12 pos
Drehzahlbereich - angetr. Werkzeuge 25 - 4.000 min -1
Antriebsleistung - angetr. Werkzeuge 6,5 kW
Max. Drehmoment 20 Nm
Verfahrwege:
Verfahrweg X-Achse 1 190 mm
Verfahrweg Y-Achse 80 ( +/- 40) mm
Verfahrweg Z-Achse 1 555 mm
Verfahrweg X-Achse 2 190 mm
Verfahrweg Z-Achse 2 555 mm
Verfahrweg Z-Achse 3 600 mm
Eilgang C-Achse max. 250 min/-1

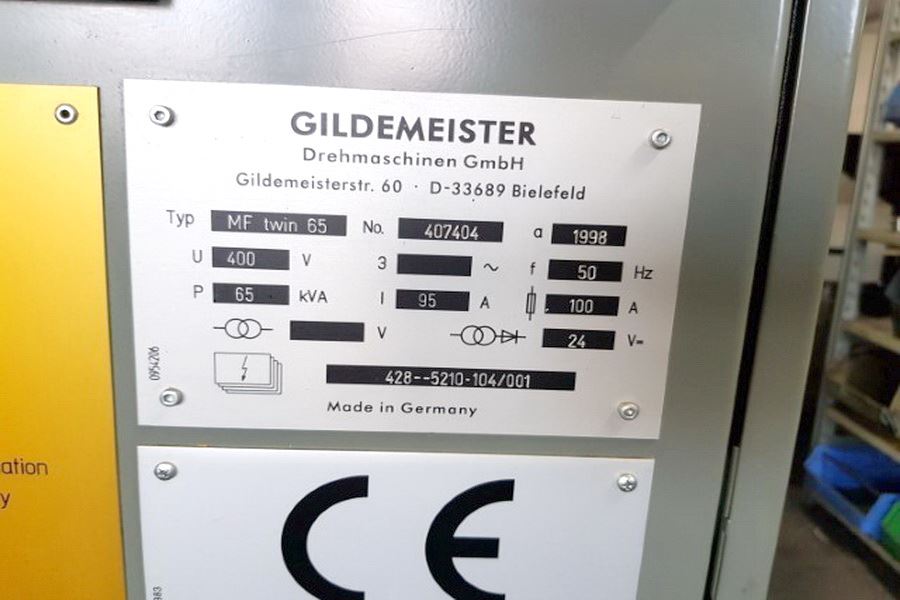

Gesamtleistungsbedarf 65 kVA
Maschinengewicht ca. 8,5 t
Raumbedarf ca. 8,0 x 3,5 x 2,0 m

Zubehör
Dokumentation
Späneförderer

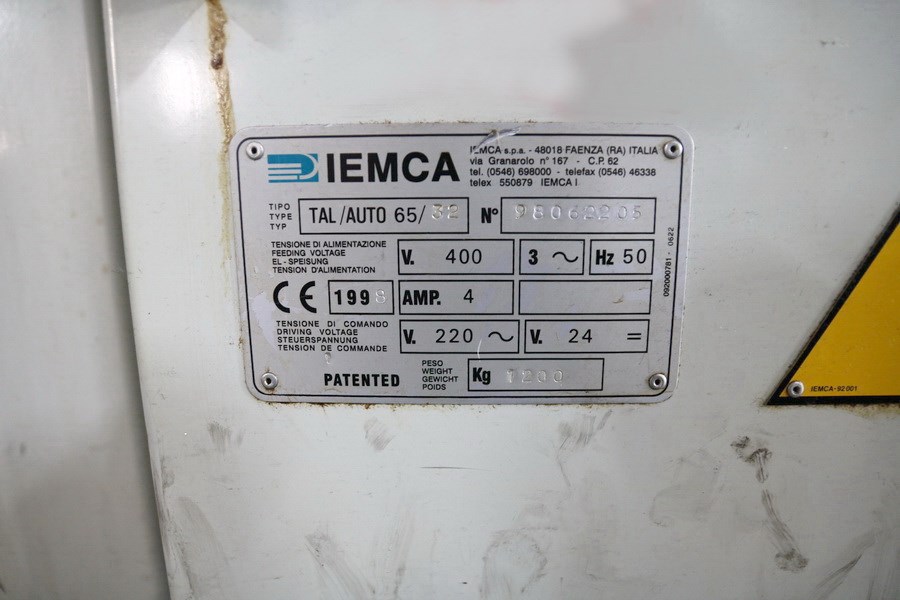

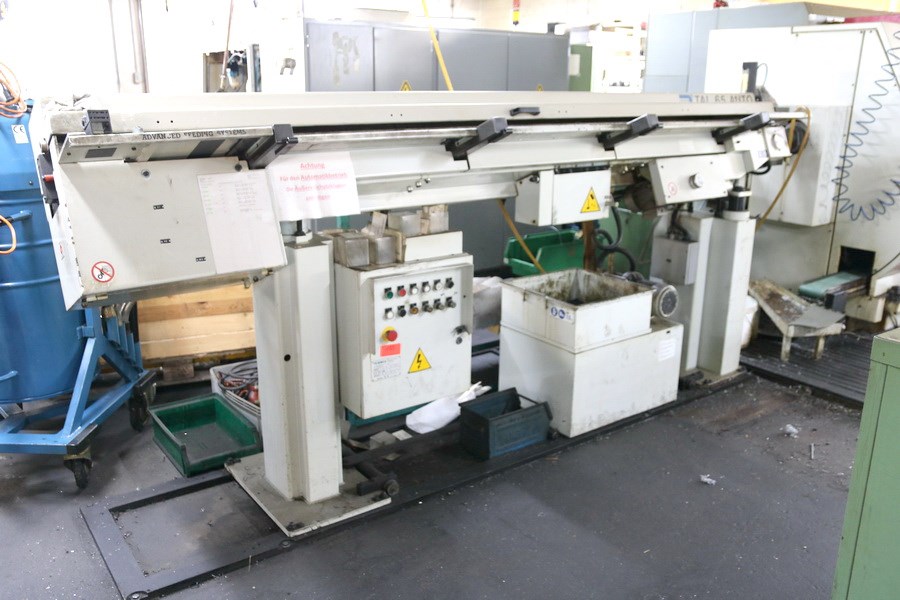

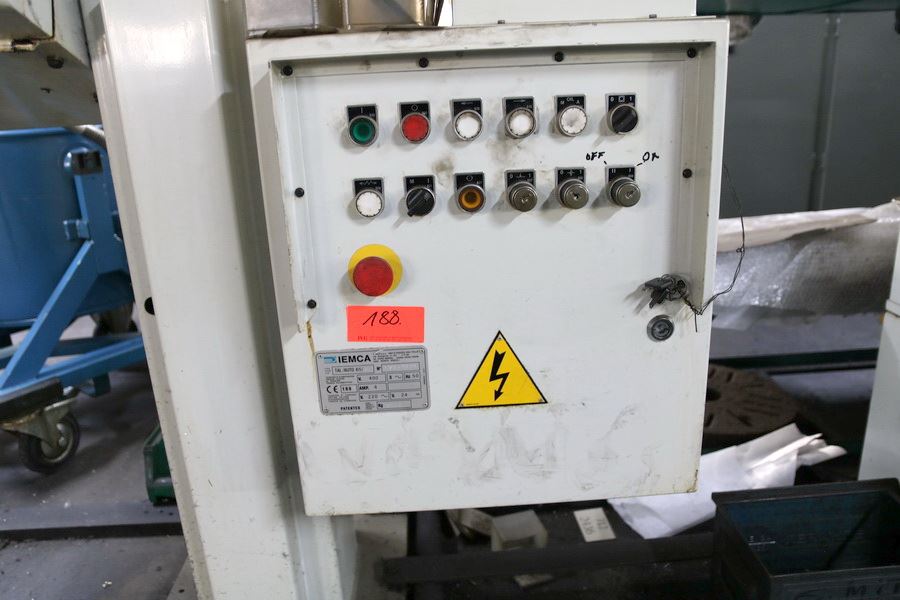

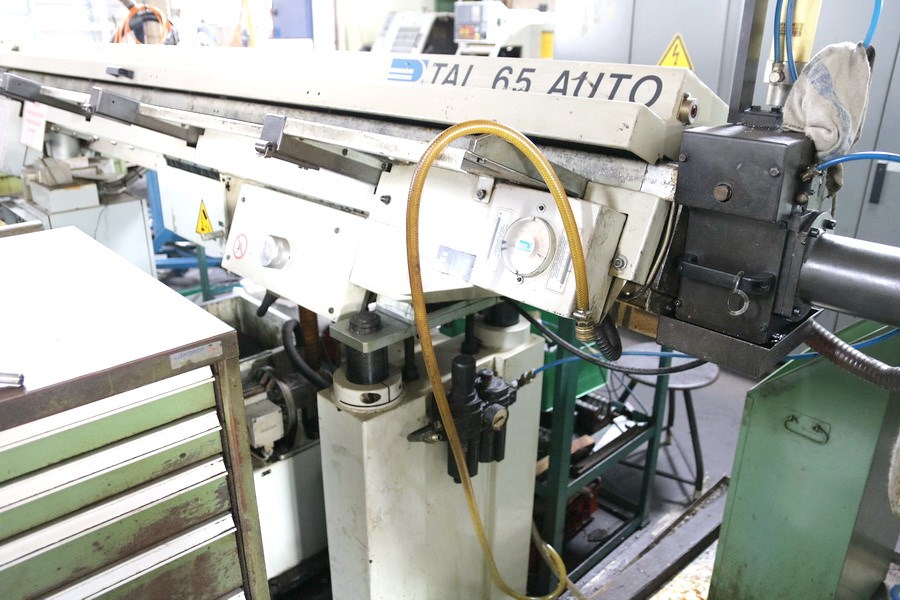

Stangenlademagazin Iemca TAL 65-32
Kühlmitteleinrichtung
Interface für Stangenlader
C-Achse
Y-Achse
Hydraulikeinheit

Irrtum in den technischen Daten vorbehalten.
