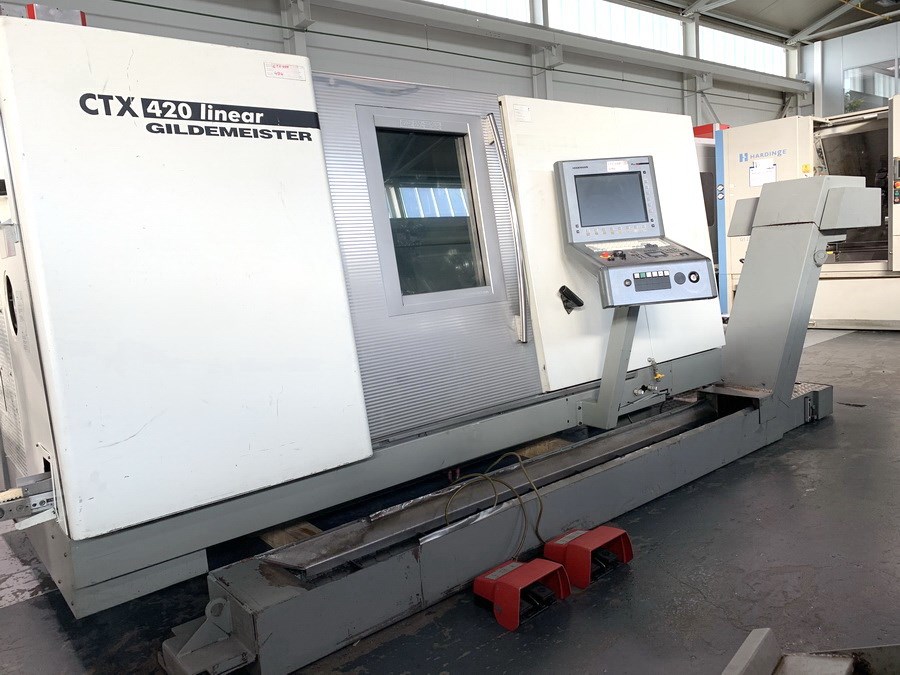

GILDEMEISTER - CTX 420 linear V6
CNC - Drehmaschinen CNC - Dreh- und Fräszentren
Senden Sie dem Verkäufer eine Nachricht.*
Bilder
Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image

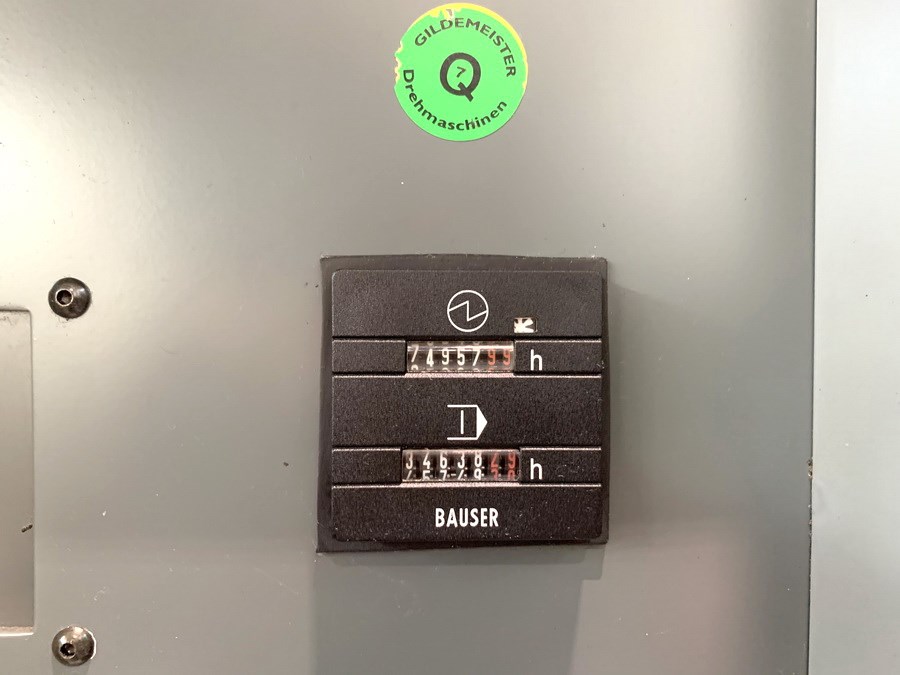

Beschreibung

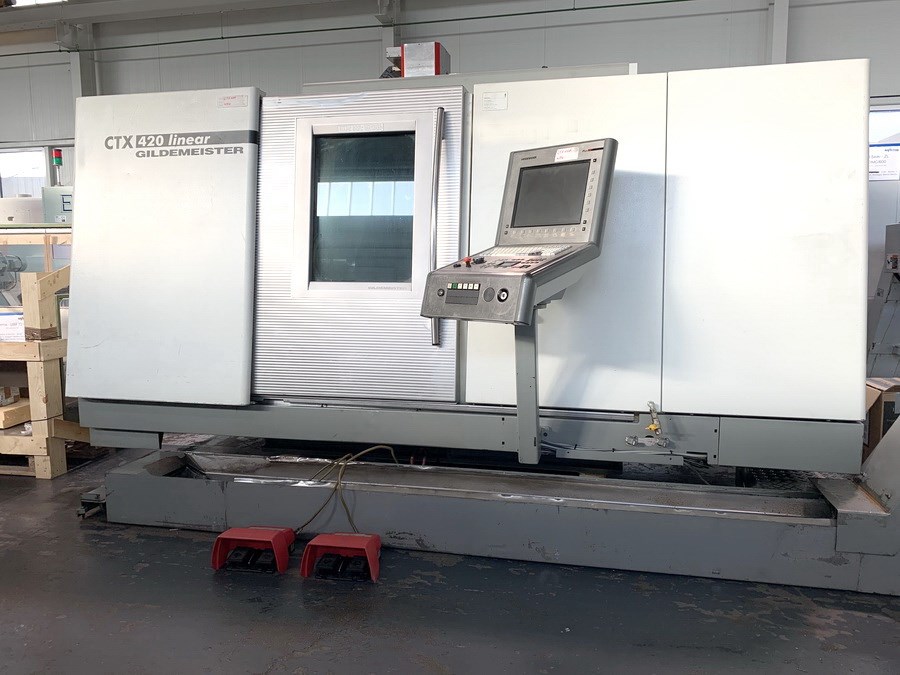

GILDEMEISTER - CTX 420 linear V6

Angebotsdetails
Lagernummer 1039-8397
Maschinenart CNC Dreh- und Fräszentrum
Hersteller GILDEMEISTER
Type CTX 420 linear V6
Baujahr 2004
Steuerung iT Turn Plus Heidenhain
Lagerort D-59302 Oelde
Ursprungsland Deutschland
Lieferzeit nach Absprache
Frachtbasis ab Standort
Zusatzinformationen CNC Dreh- und Fräszentrum

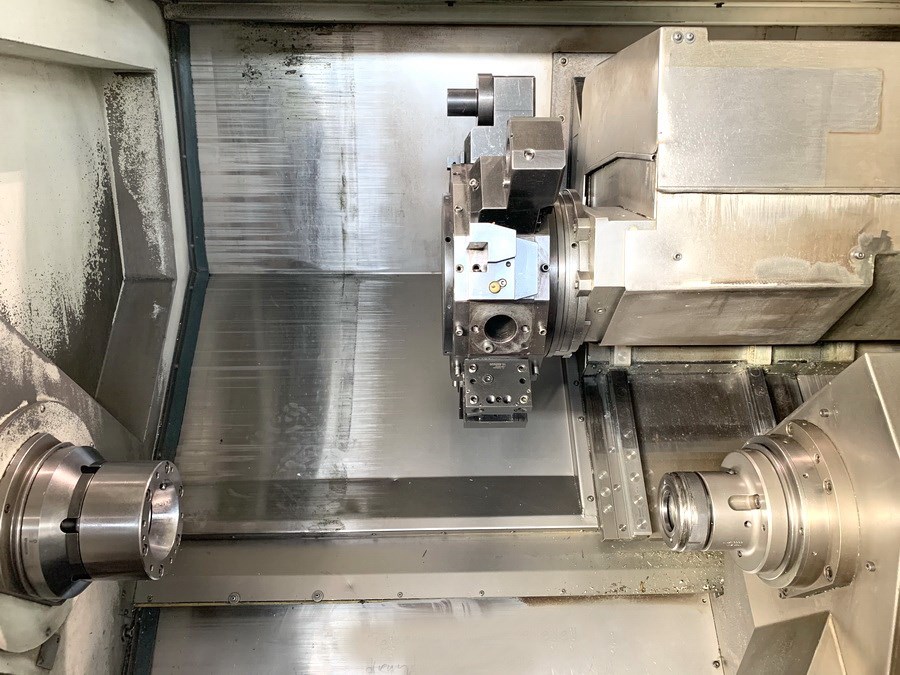

GILDEMEISTER - CTX 420 linear V6

- Haupt- und Gegenspindel
- Werkzeugantrieb
- C-Achse / Y-Achse


Technische Details
Drehdurchmesser max. 560 mm
Drehlänge 600 mm
Steuerung iT Turn Plus Heidenhain
Umlaufdurchmesser über Bett 680 mm
Umlaufdurchmesser über Planschlitten 565 mm
Standard-Drehdurchmesser 250 - 325 mm
Spitzenweite 635 mm

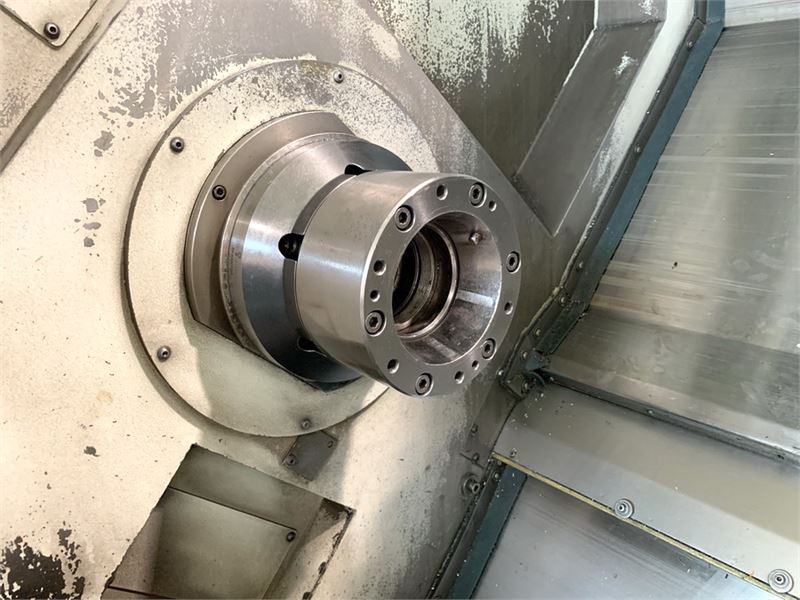

Hauptspindel:
Drehzahlbereich - Hauptspindel 25 - 5.000 min/-1
Antriebsleistung - Hauptspindel 25 / 35 kW
Max. Drehmoment 370 Nm
Spindelnase 170H5
Spindellagerdurchmesser 120 mm
Spindelbohrung 79 mm
max. Stangendurchmesser 68 mm
max. Futterdurchmesser 250 mm
Futterdurchmesser 200 mm
C-Achse 0,025° / 360 °
Gegenspindel:
Drehzahlbereich - Gegenspindel 35 - 7.000 min/-1
Antriebsleistung - Gegenspindel 25 / 32 kW
Max. Drehmoment 200 Nm
Spindellagerdurchmesser 90 mm
max. Stangendurchmesser 45 mm
Spindelnase 140H5
Futterdurchmesser 160 mm
C-Achse 0,025° / 360 °

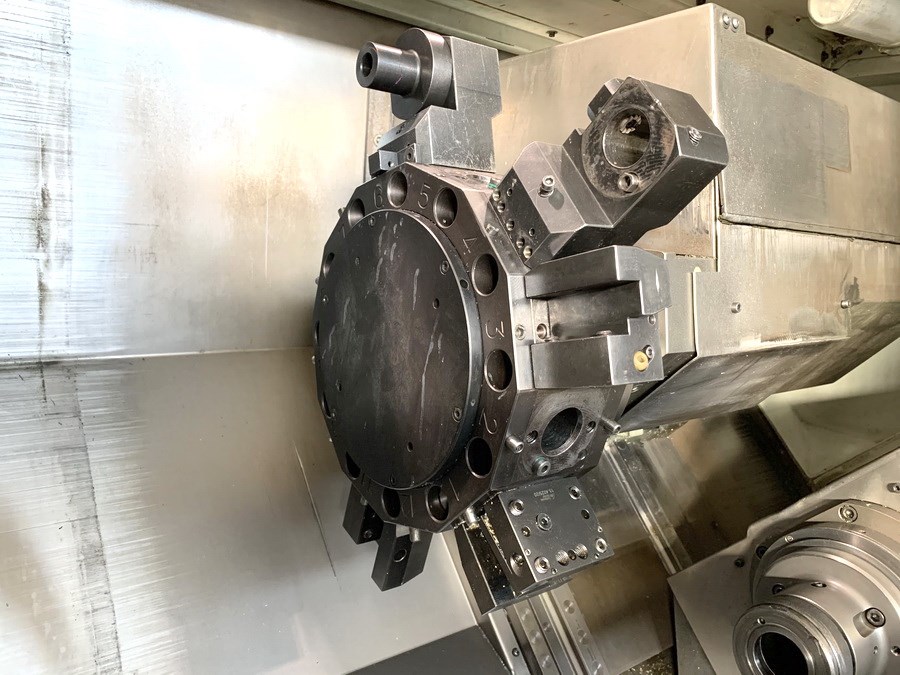

Werkzeugrevolver:
Anzahl der Werkzeugplätze 12 pos.
Anzahl der angetriebenen Werkzeugstationen 12 pos.
Drehzahlbereich - angetr. Werkzeuge max. 4.500 min -1
Antriebsleistung - angetr. Werkzeuge 9,7 kW
Werkzeugaufnahme VDI 40 DIN 69880
Werkzeugschaft 40 mm
Verfahrwege:
x-Achse 185 mm
y-Achse 80 (+40 / -40) mm
z-Achse 635 mm
Vorschübe:
Eilgang X: 60 m/min
Eilgang Y: 15 m/min
Eilgang Z: 45 m/min
Vorschubkraft X: 2,5 kN
Vorschubkraft Z: 4 kN
Eilgang C: 200 min/-1
Max. Drehmoment C: 155 Nm

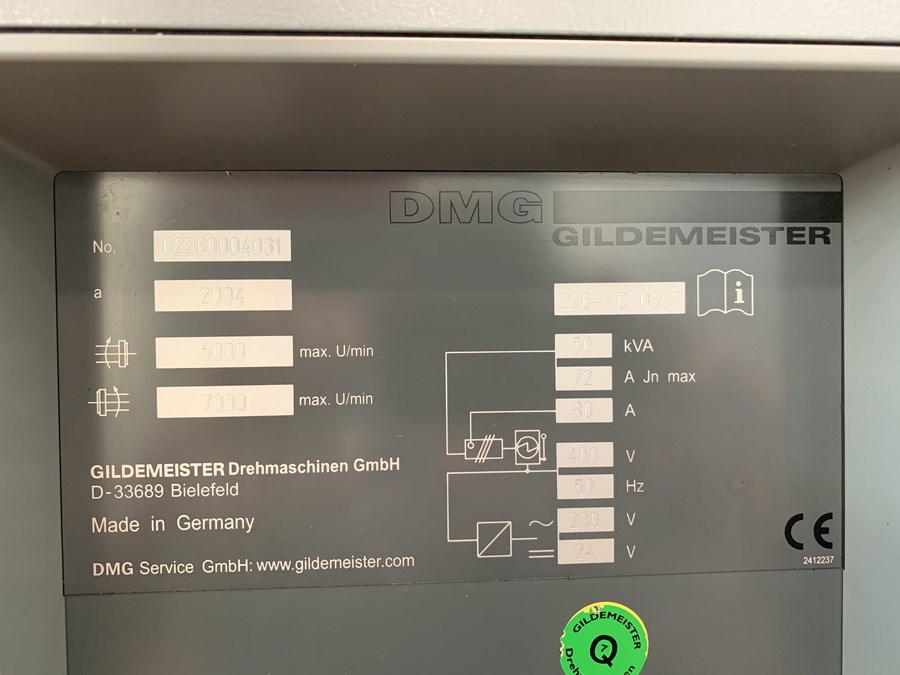

Gesamtleistungsbedarf 50 kVA
Maschinengewicht ca. 6,5 t
Raumbedarf ca. 6,5 x 3,0 x 2,5 m

Zubehör
Dokumentation
Späneförderer
Gegenspindel
C-Achse
Y-Achse
Werkzeugrevolver
Werkzeugantrieb

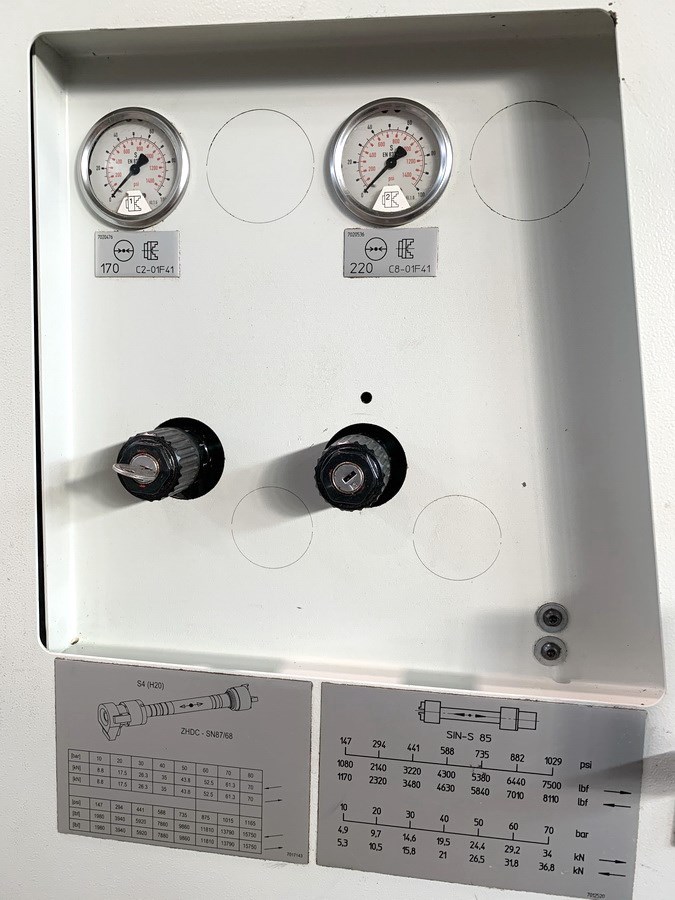

Teilhohlspanneinrichtung
Hohlspanneinrichtung max. 68mm
Interface für Stangenlader

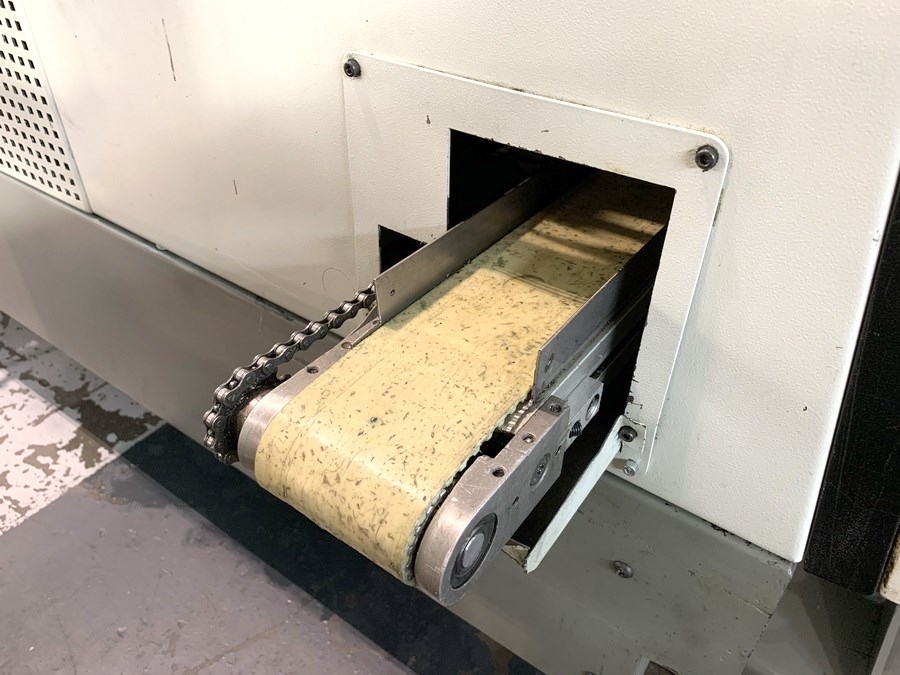

Teileabführung 65 x 200mm

Irrtum in den technischen Daten vorbehalten.
