GILDEMEISTER - NEF 400 V3
CNC - Drehmaschinen CNC - Dreh- und Fräszentren
Bilder
Senden Sie dem Verkäufer eine Nachricht.*
Bilder
Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image
Video
Beschreibung

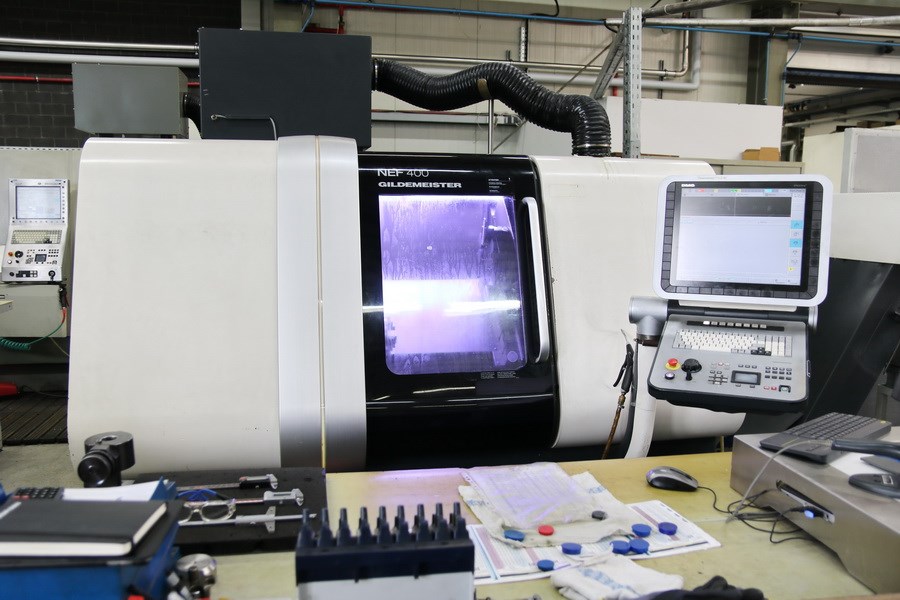

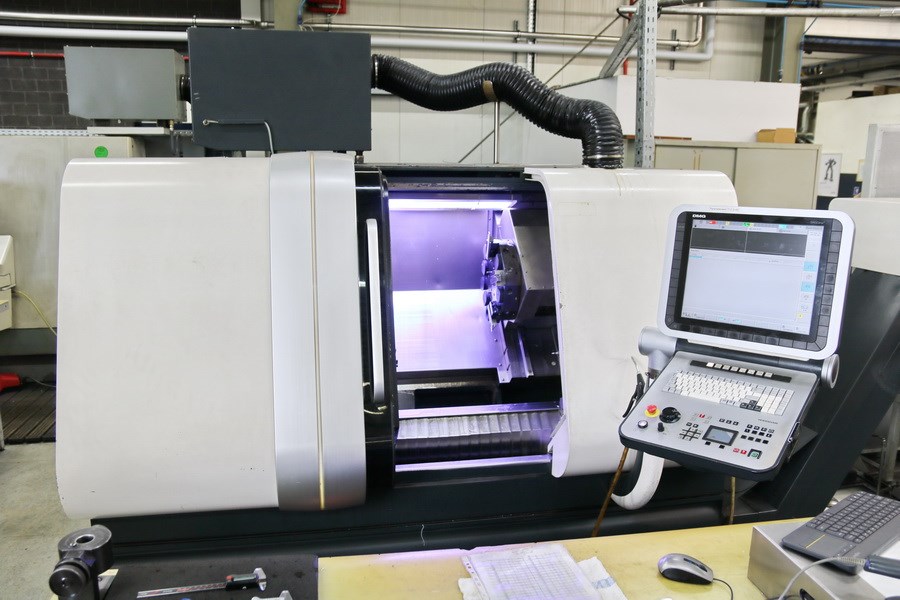

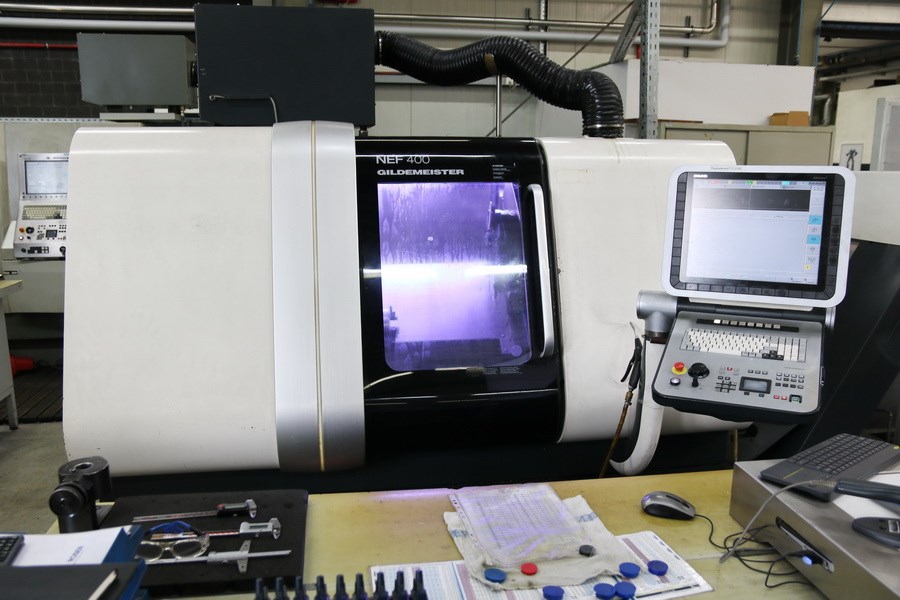

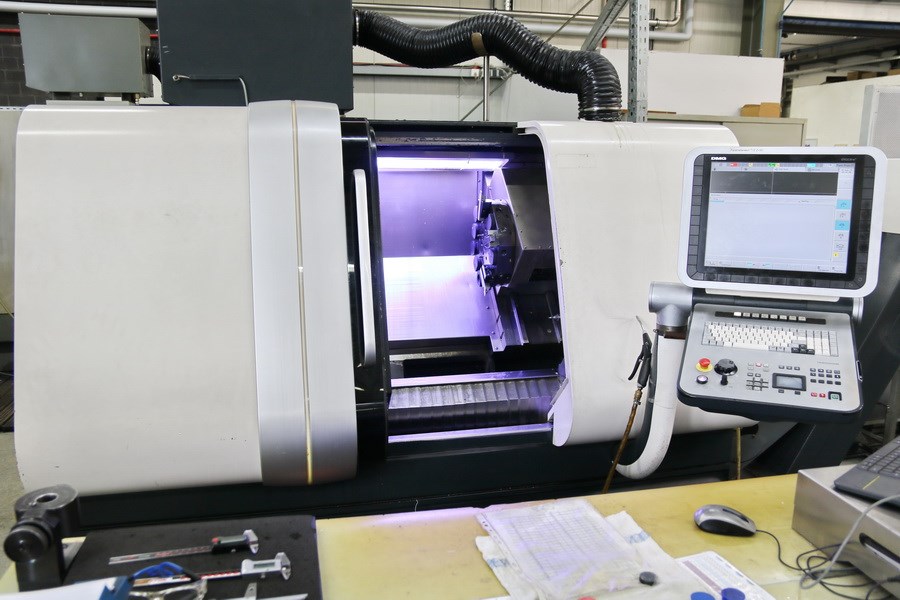

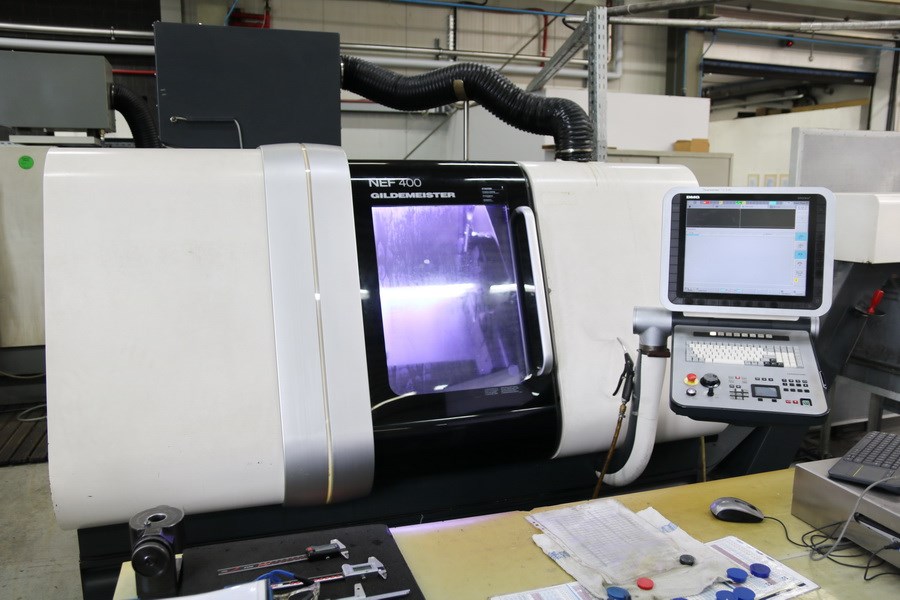

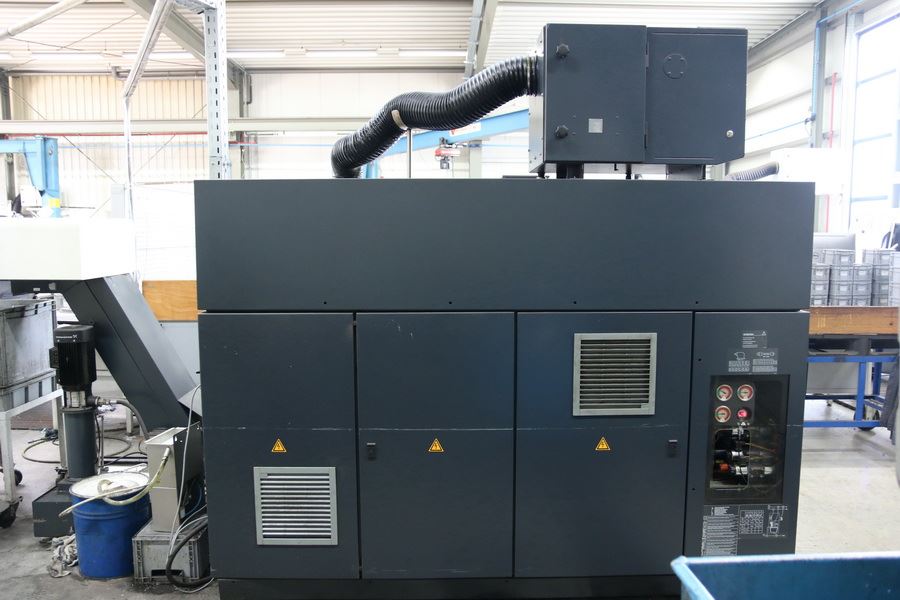

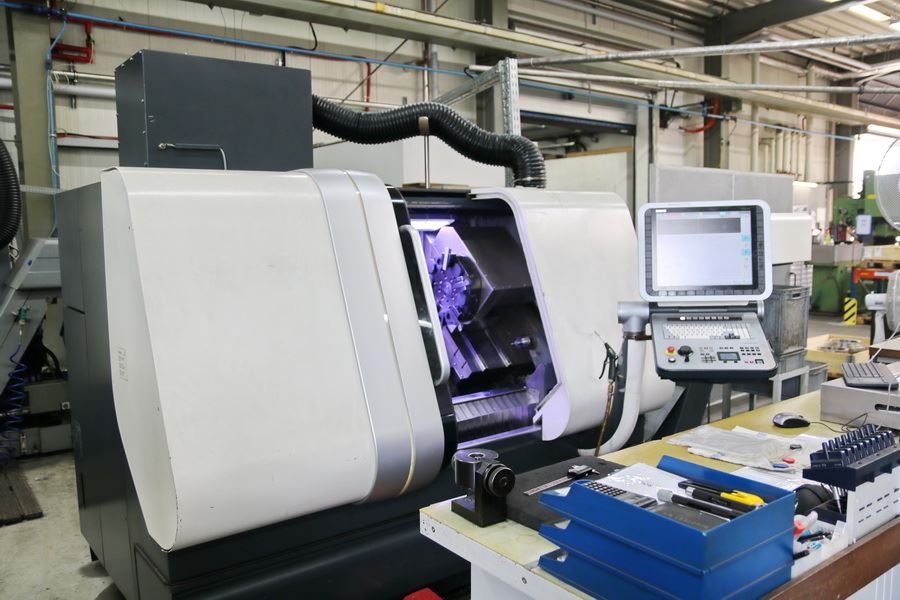

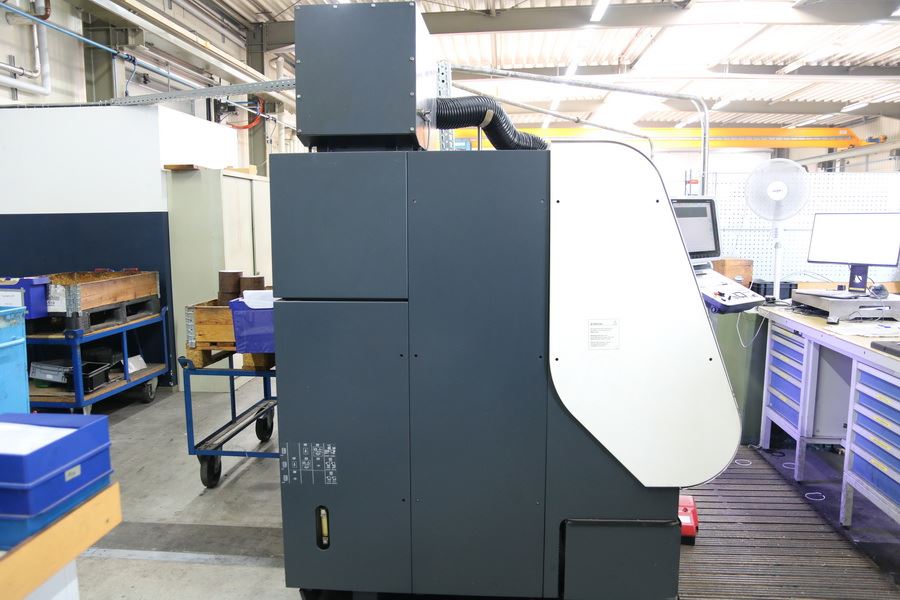

GILDEMEISTER - NEF 400 V3

Angebotsdetails
Lagernummer 1039-8378
Maschinenart CNC Dreh- und Fräszentrum
Hersteller GILDEMEISTER
Type NEF 400 V3
Baujahr 2009

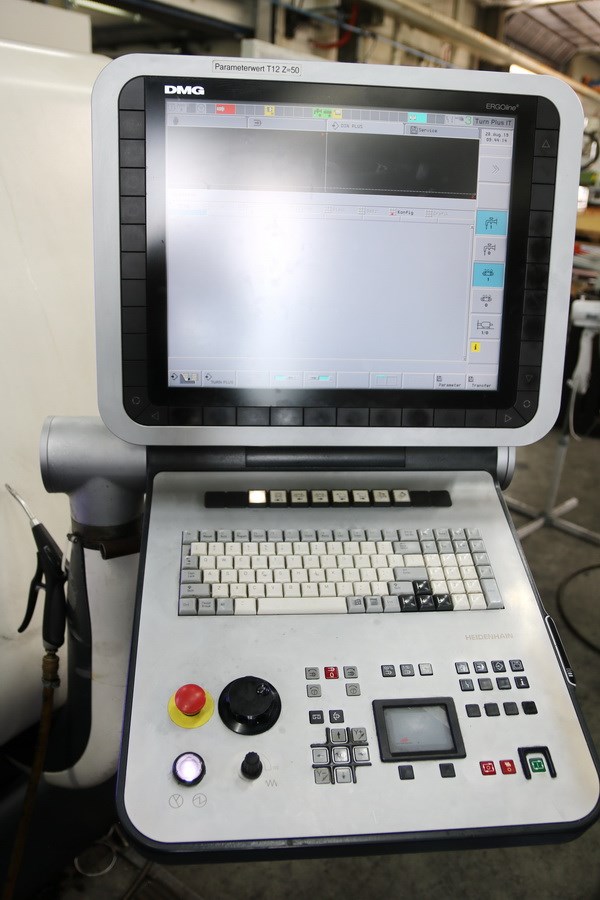

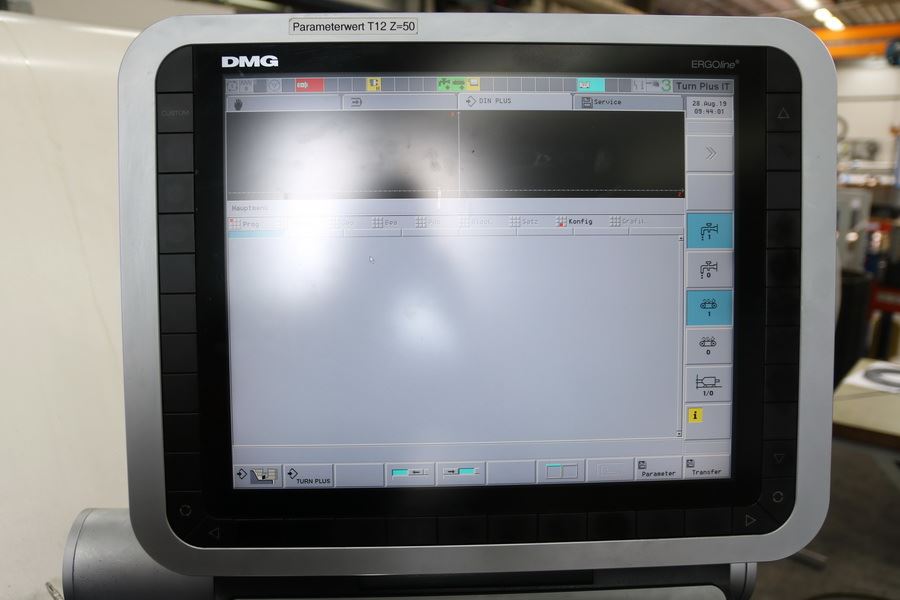

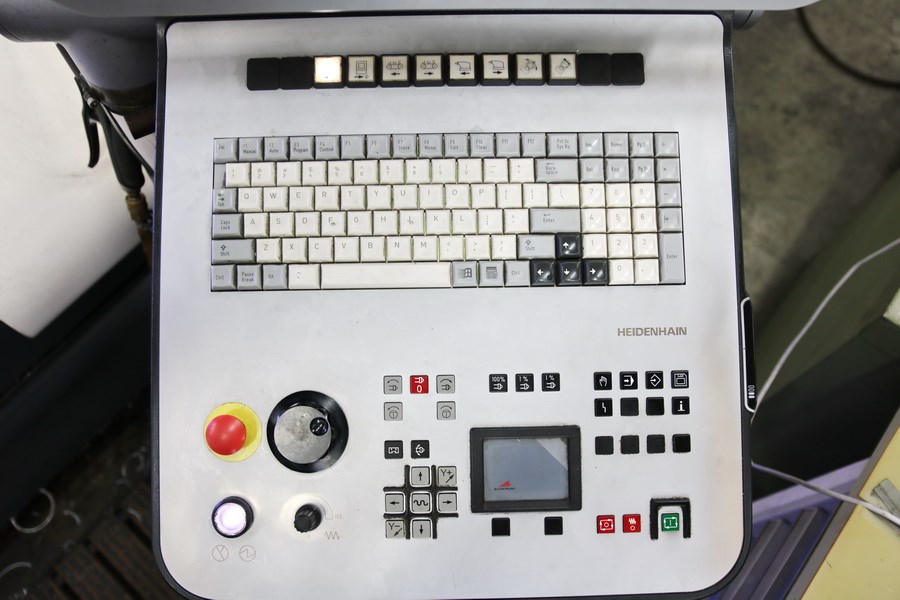

Steuerung Plus iT Heidenhain
Lagerort D-59302 Oelde
Ursprungsland Deutschland
Lieferzeit Oktober 2019
Frachtbasis ab Standort
Zusatzinformationen CNC Universal-Drehmaschine
GILDEMEISTER - NEF 400 V3

- C-Achse
- Werkzeugantrieb

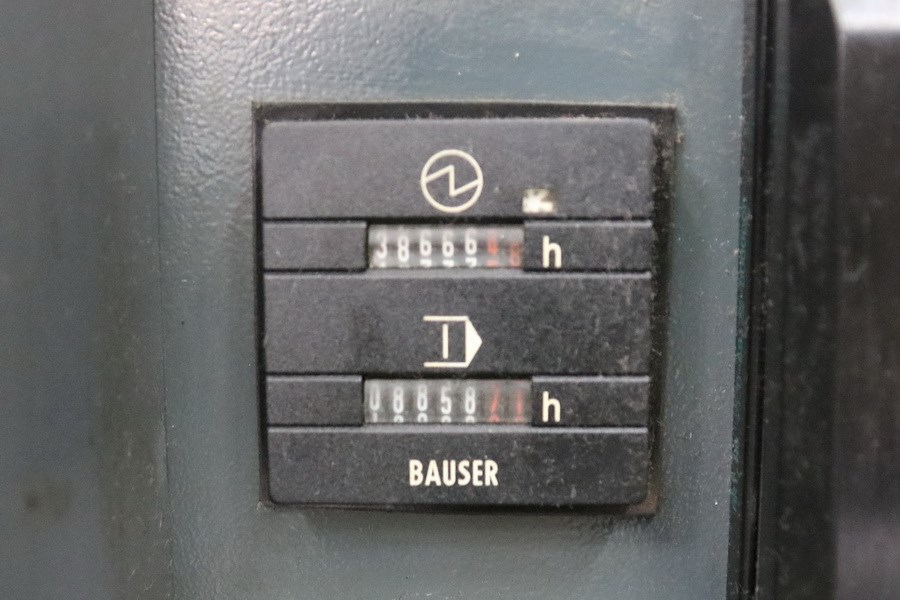

- ca. 8.800h Spindelstd.
- ohne Werkzeuge


Technische Details
Drehdurchmesser 350 mm
Drehlänge 650 mm
Steuerung Plus iT Heidenhain
Umlaufdurchmesser über Bett 385 mm
Umlaufdurchmesser über Planschlitten 350 mm
Abstand Spindelnase - Reitstock 902,5 mm
Hauptspindel:
Drehzahlbereich - Hauptspindel 0 - 4.000 min/-1
Antriebsleistung - Hauptspindel 15,3 / 11,5 kW
Max. Drehmoment 430 Nm
Spindeldurchmesser im vord. Lager 100 mm
Spindelbohrung 87 mm
Stangendurchmesser max. 52 mm
nutzbarer Stangendurchmesser 52 (45) mm
max. Futterdurchmesser 250 mm
Futterdurchmesser 165 mm
Spindelkopf 170 h5
C-Achse 0,04 °

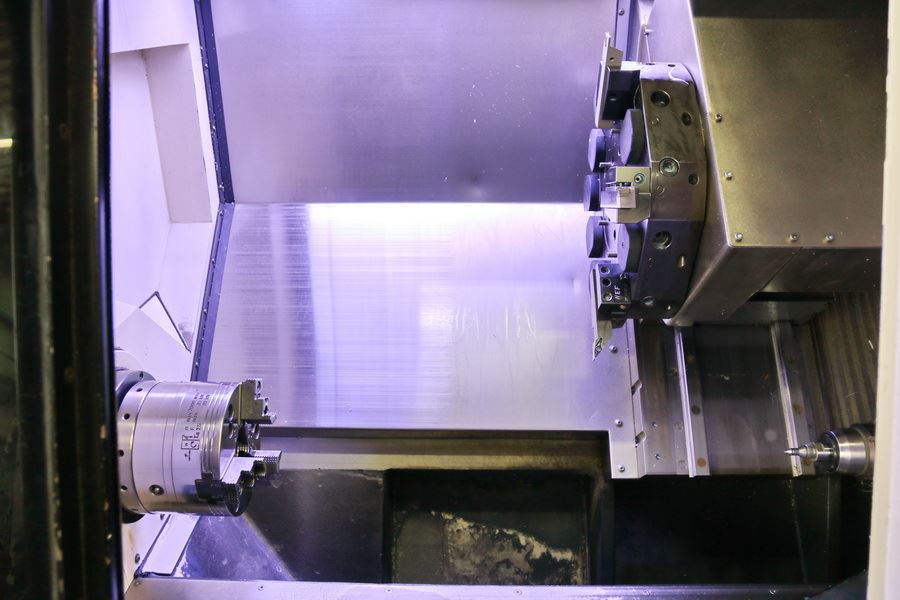

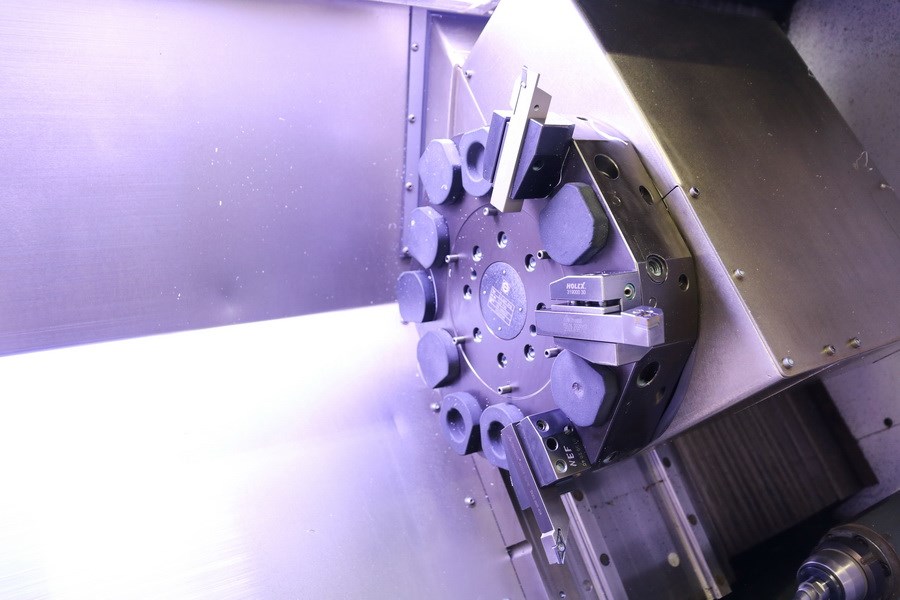

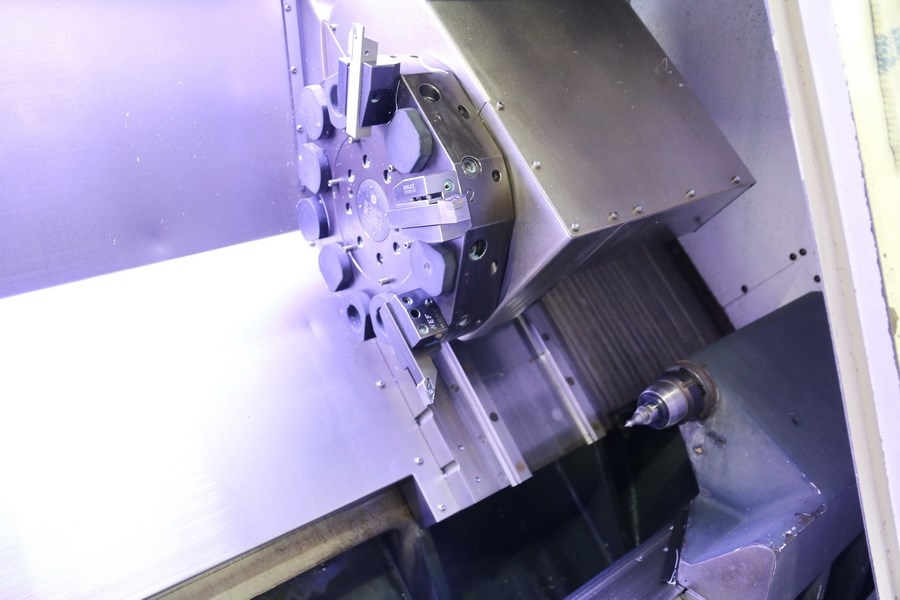

Werkzeugrevolver:
Anzahl der Werkzeugplätze 12 pos.
Schaftdurchmesser DIN 69880: 30 mm
Angetriebene Werkzeugstationen:
Anzahl der angetriebenen Werkzeugstationen 6 pos.
Drehzahlbereich - angetr. Werkzeugstationen max. 4.500 min -1
Antriebsleistung angetr. WZ-Stationen 5,5 kW
Verfahrwege:
x-Achse 255 mm
z-Achse 800 mm

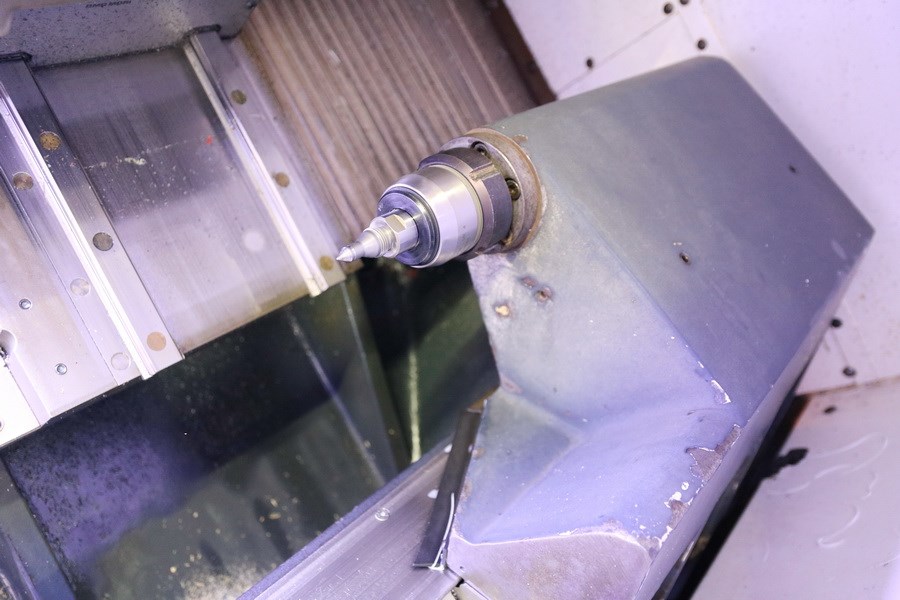

Reitstock:
Reitstockverfahrweg 680 mm
Reitstockaufnahme MK 4
Spanndruck 6,8 kN
Vorschübe:
Vorschubgeschwindigkeit 0 - 30.000 mm/min
Eilgang ( X / Y / Z ) 30 / - / 30 m/min
Vorschubkraft ( X / Y / Z ) 4,5 / - / 6,2 kN
Gesamtleistungsbedarf 28 kW
Maschinengewicht ca. 4,0 t
Raumbedarf ca. 5,0 x 2,5 x 2,0 m

Zubehör
Dokumentation

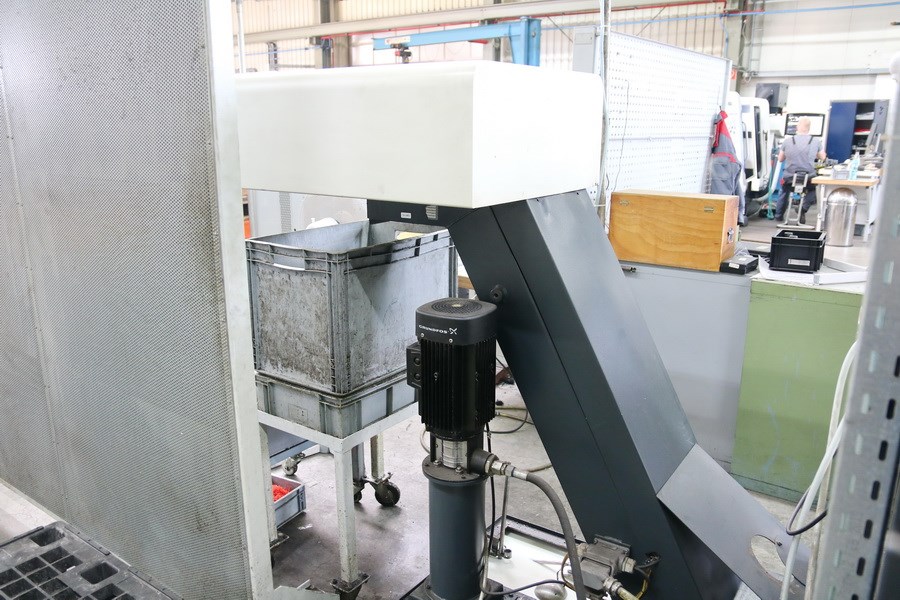

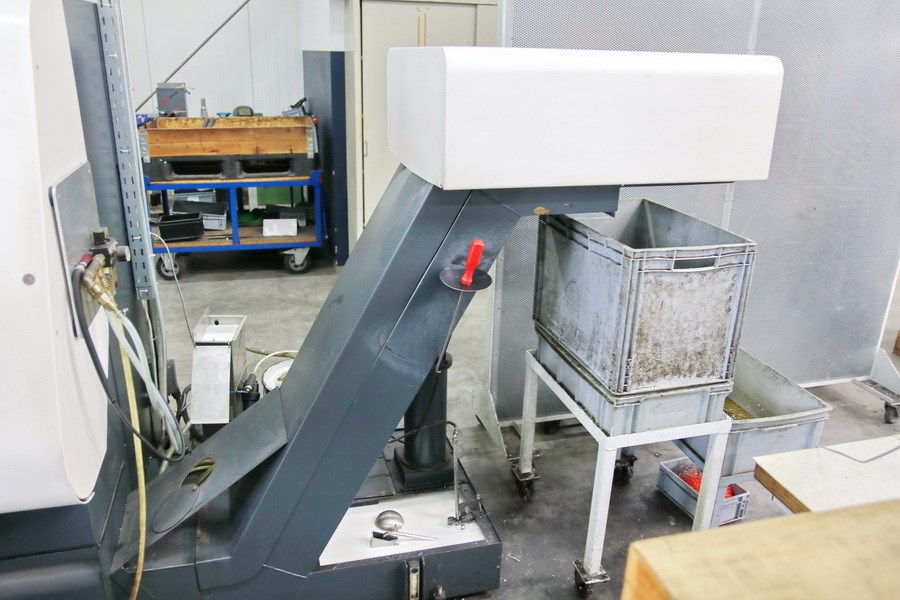

Späneförderer

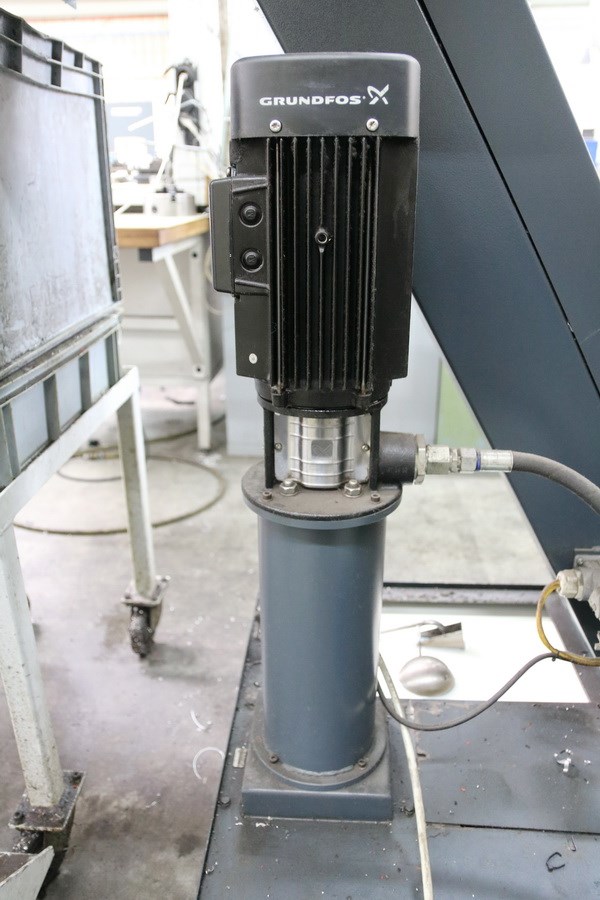

Kühlmitteleinrichtung 10 bar
Teilhohlspanneinrichtung 52 x 448mm
Reitstock

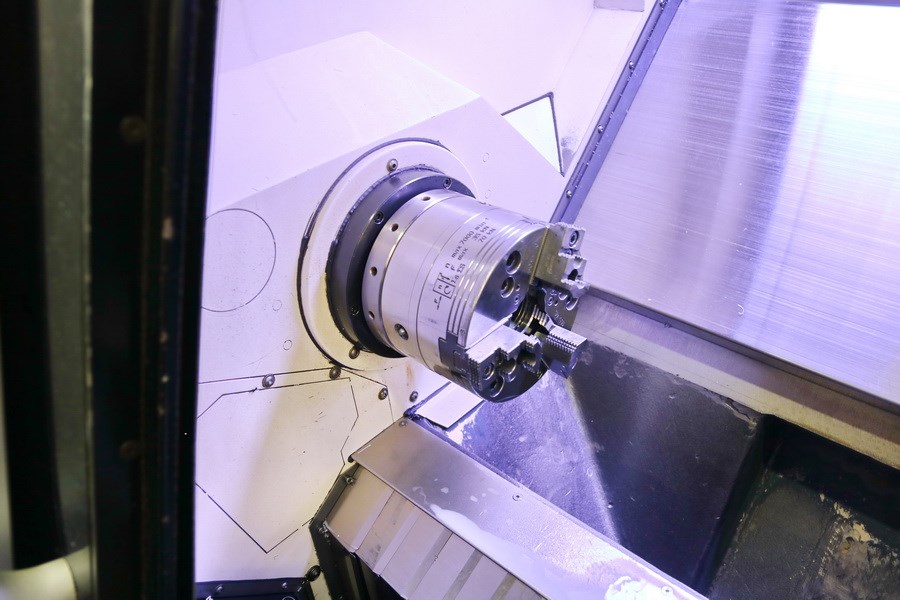

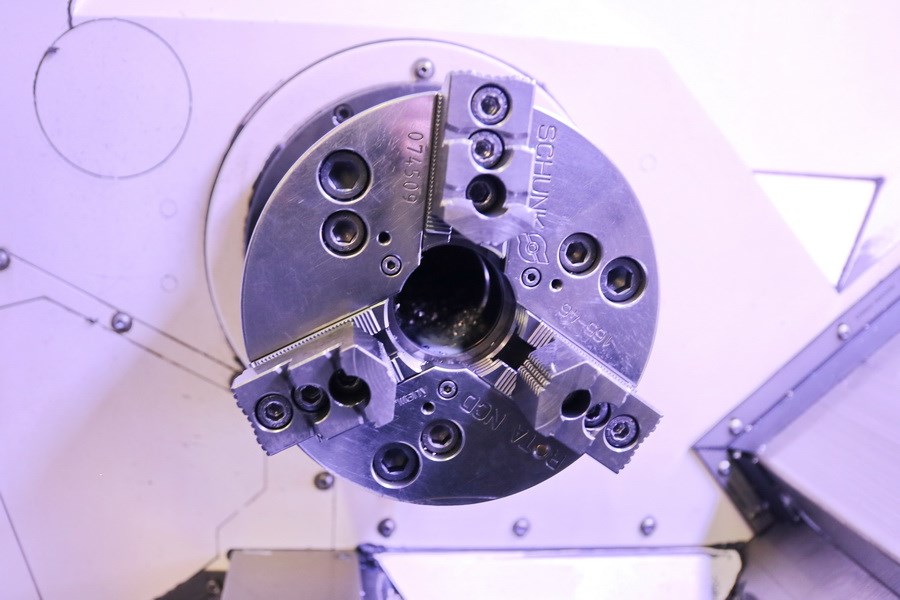

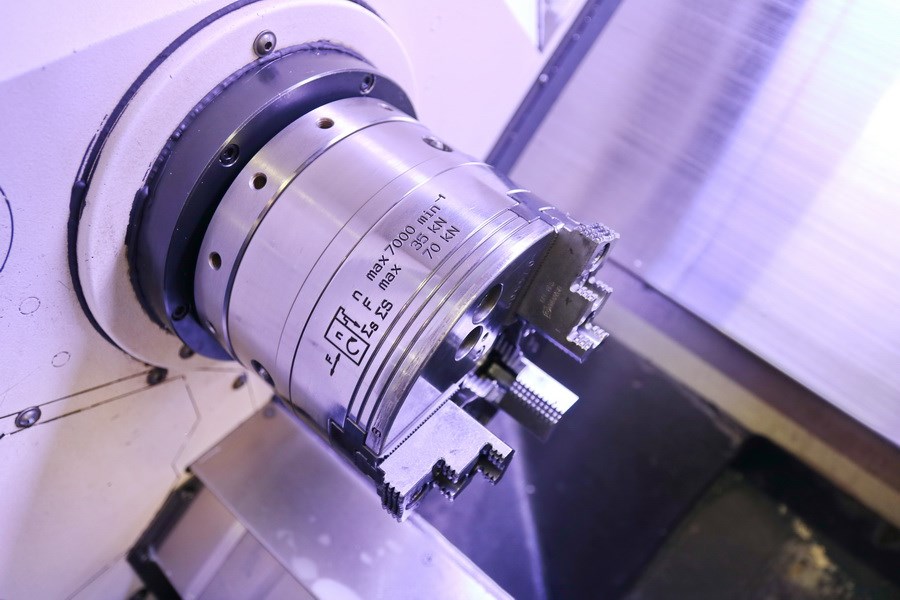

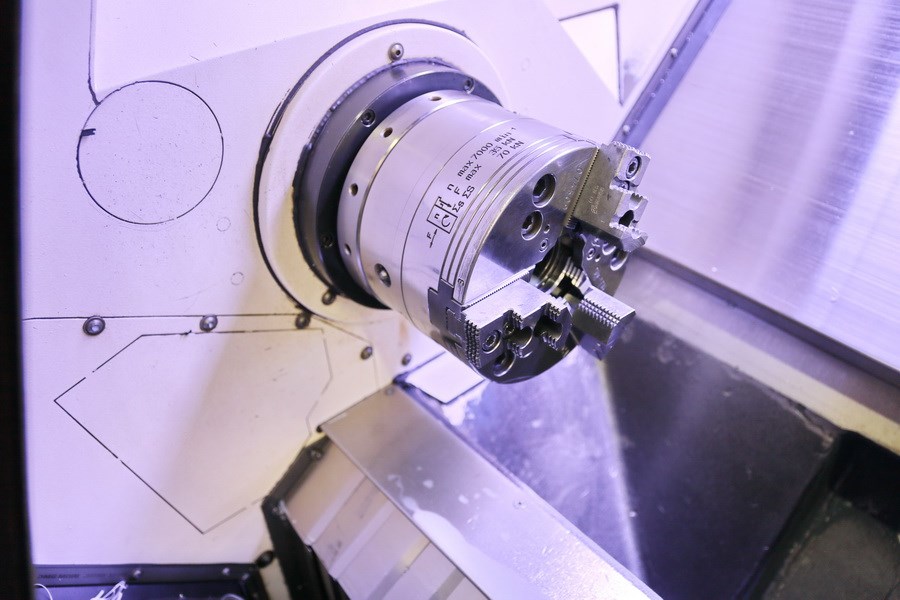

Dreibackenfutter Schunk ROTA NCD 165/45
C-Achse

Irrtum in den technischen Daten vorbehalten.
