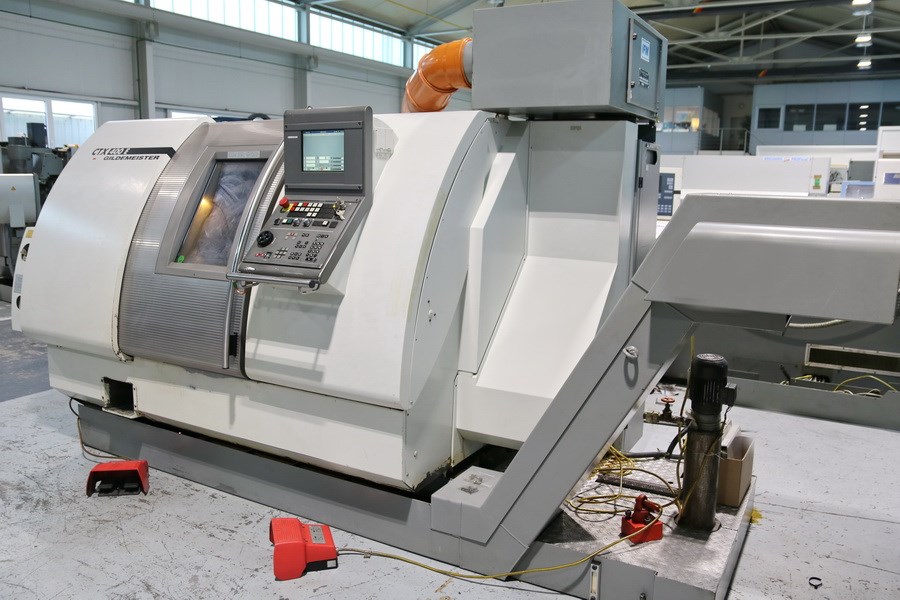

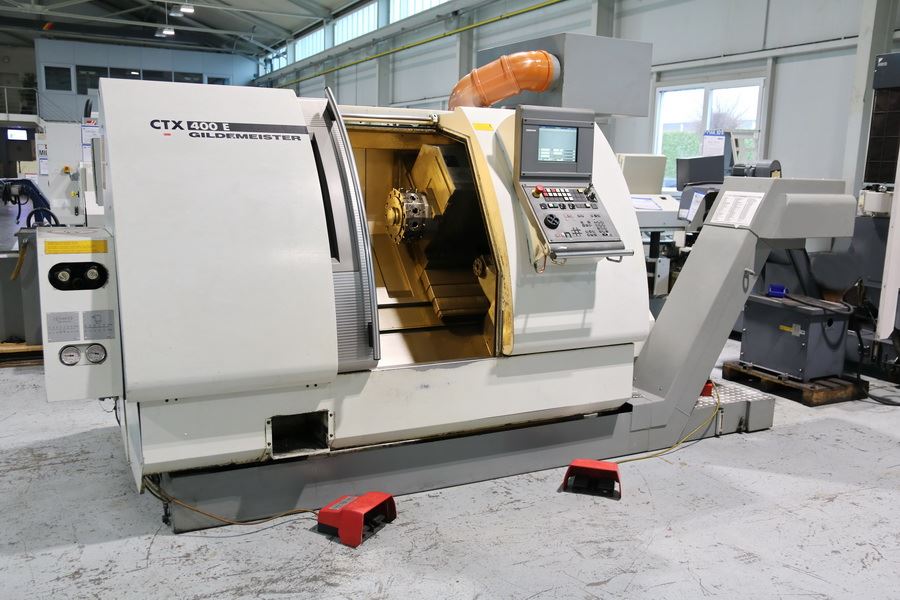

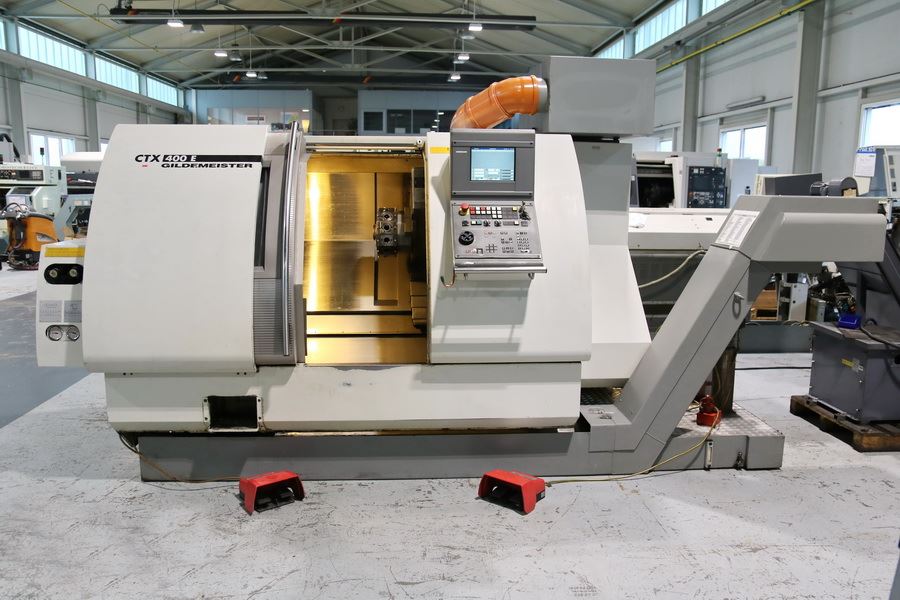

GILDEMEISTER - CTX 400 E
CNC - Drehmaschinen
CNC - Dreh- und Fräszentren
| Verkäufer CNC-Shop |
|
| View More Listings | |
Beschreibung
| GILDEMEISTER - CTX 400 E | |
| Angebotsdetails | |
| Lagernummer | 1039-8215 |
| Maschinenart | CNC Dreh- und Fräszentrum |
| Hersteller | GILDEMEISTER |
| Type | CTX 400 E |
| Baujahr | 2002 |

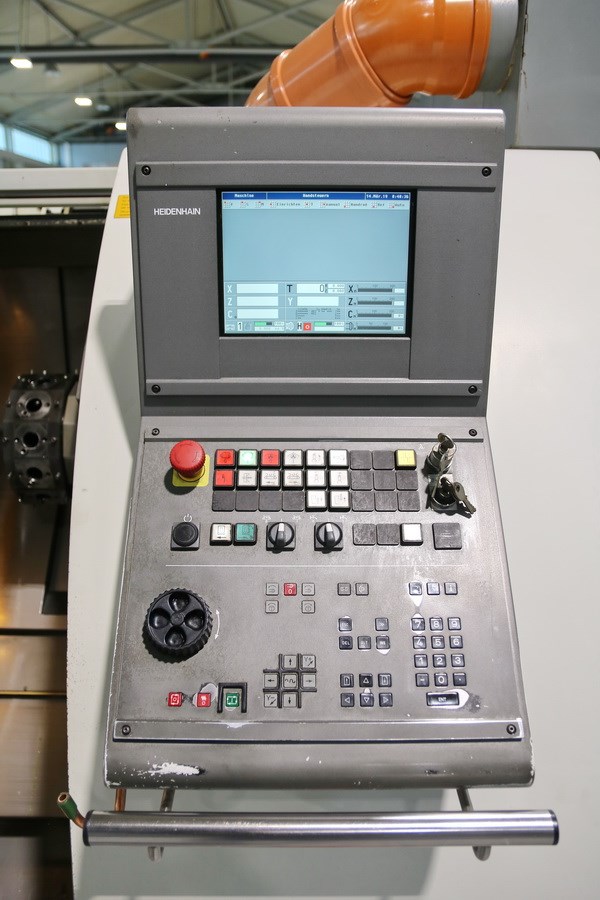

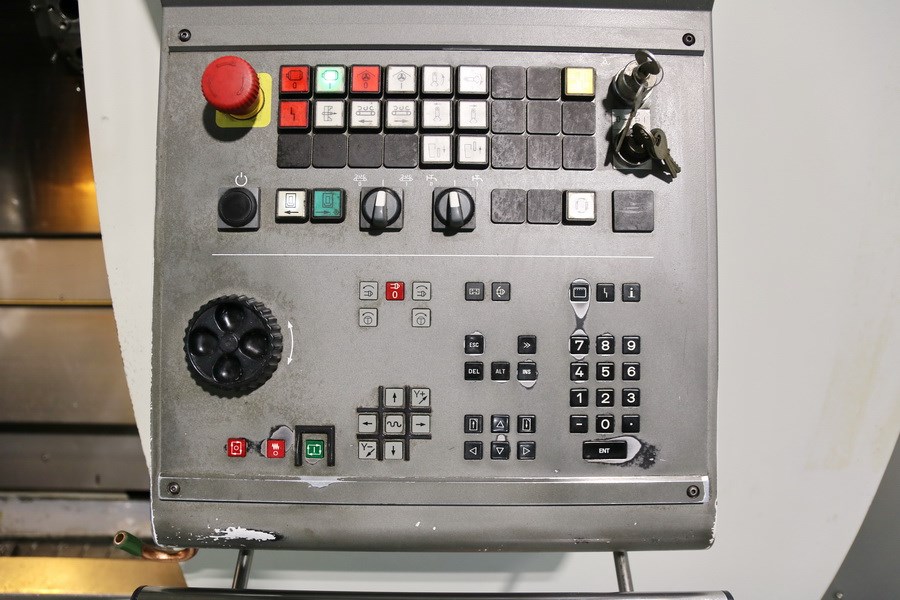

| Steuerung | Turn-Plus Heidenhain |
| Lagerort | Nordrhein-Westfalen |
| Ursprungsland | Deutschland |
| Lieferzeit | sofort |
| Frachtbasis | ab Standort |
| Zusatzinformationen | CNC-Dreh- und Fräszentrum GILDEMEISTER - CTX 400 E - Werkzeugantrieb - C-Achse - Y-Achse - Reitstock - OHNE Futter / OHNE Werkzeuge |
| Technische Details | |
| Drehdurchmesser | max. 420 mm |
| Drehlänge | max. 630 mm |
| Steuerung | Turn-Plus Heidenhain |
| Umlaufdurchmesser über Bett | 570 mm |
| Umlaufdurchmesser über Planschlitten | 420 mm |
| Verfahrwege: | |
| x-Weg | 220 mm |
| y-Achse | +/-40 mm |
| z-Weg | 635 mm |
| Hauptspindel: | |
| Drehzahlbereich - Hauptspindel | 25 - 5.000 min/-1 |
| Antriebsleistung - Hauptspindel | 21 kW |
| Max. Drehmoment | 240 Nm |
| max. Futterdurchmesser | 250 mm |
| Spindelnase | 170h5 |
| Spindellagerdurchmesser | 120 mm |

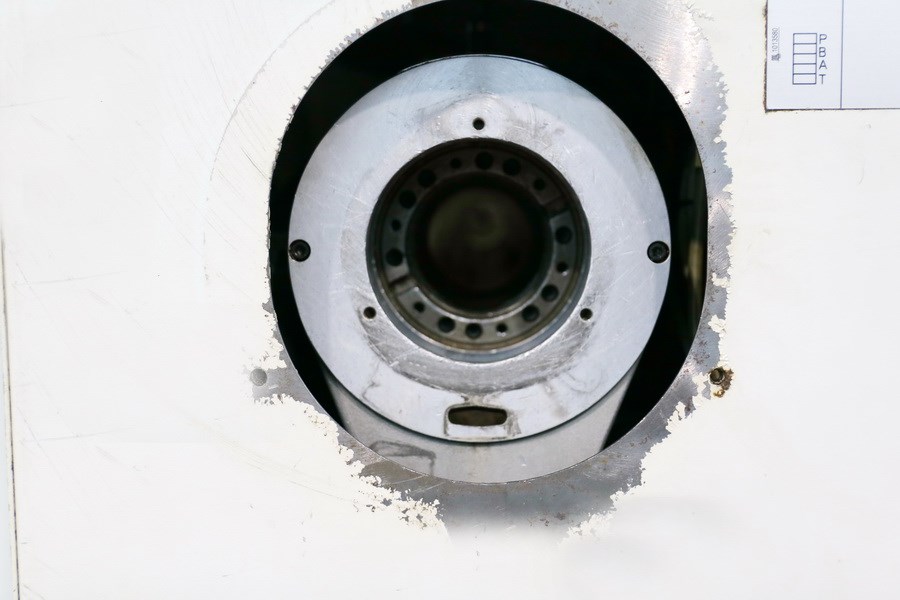

| Spindelbohrung | 79 mm |
| max. Stangendurchmesser | 65 mm |
| nutzbarer Stangendurchmesser | ( - ) mm |
| C-Achse | 0,04 ° |

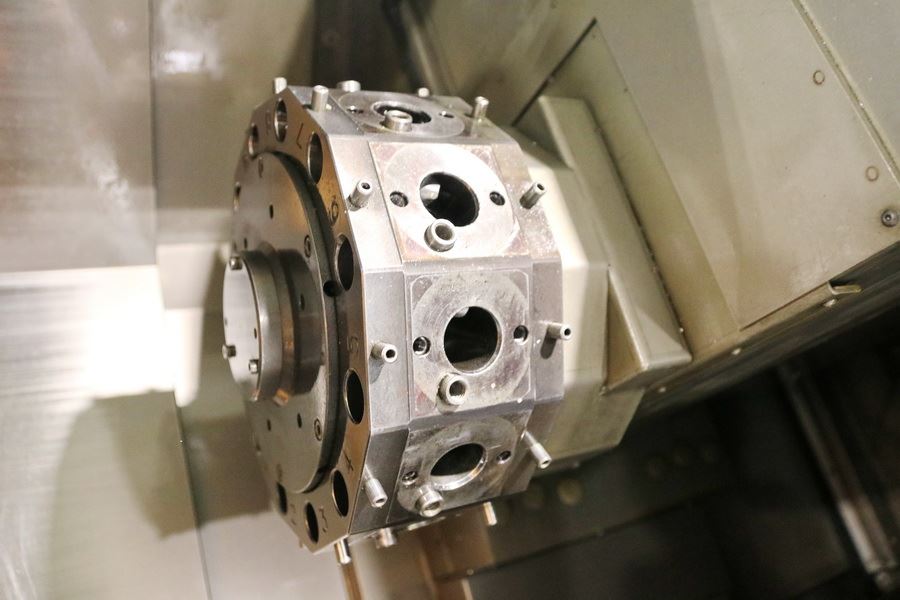

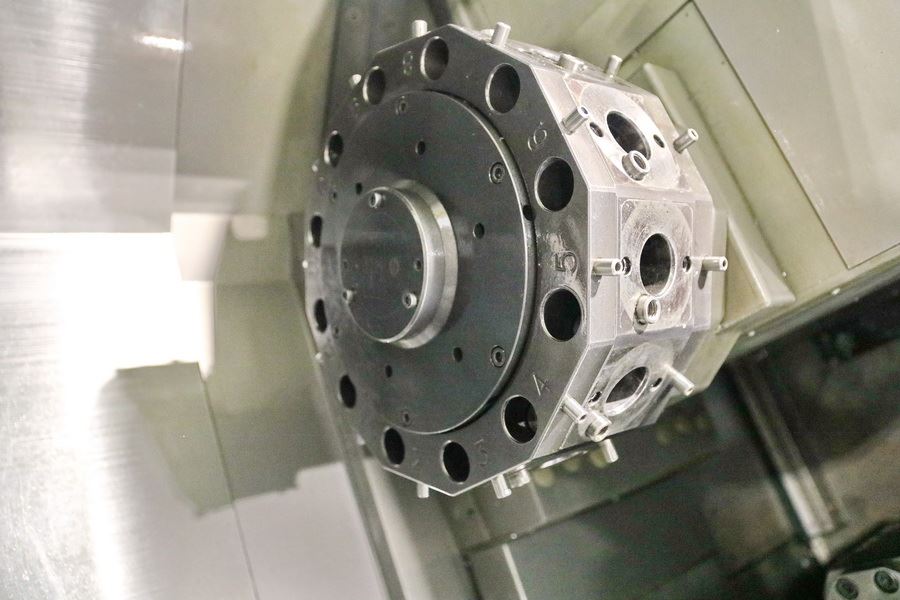

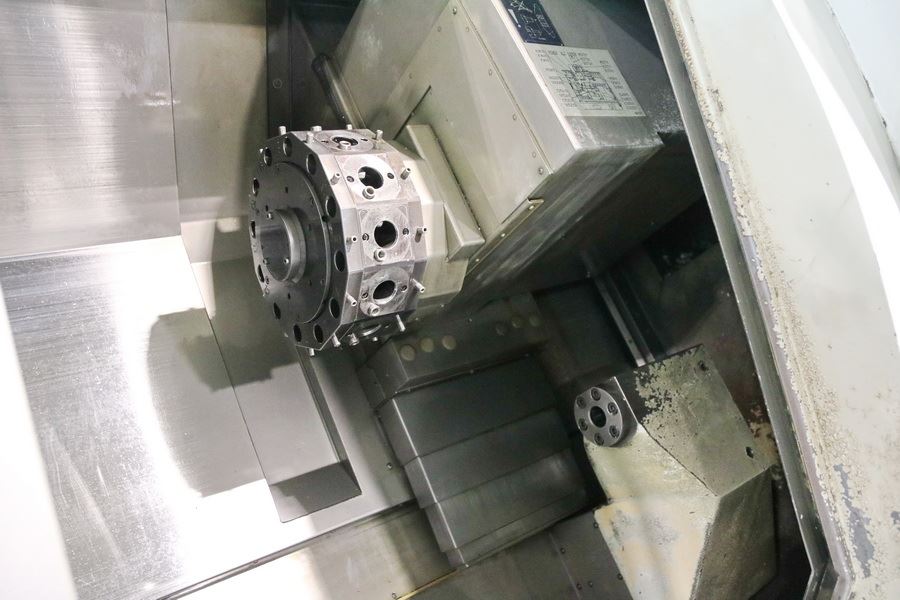

| Werkzeugrevolver: | |
| Anzahl der Werkzeugplätze | 12 pos. |
| Anzahl der angetriebenen Werkzeugstationen | 6 pos. |
| Antriebsleistung - angetr. Werkzeugstationen | 1,4 kW |
| Werkzeugaufnahme | 30mm DIN 69880 |
| Reitstock: | |
| Pinolendurchmesser | 80 mm |
| Reitstockverfahrweg | 550 mm |
| Reitstockaufnahme | MK 4 |
| Spanndruck | 1,5 kN |
| Gesamtleistungsbedarf | 35 kW |
| Maschinengewicht ca. | 5,4 t |
| Raumbedarf ca. | 4,0 x 2,5 x 2,0 m |
| Zubehör | |
| Dokumentation | |

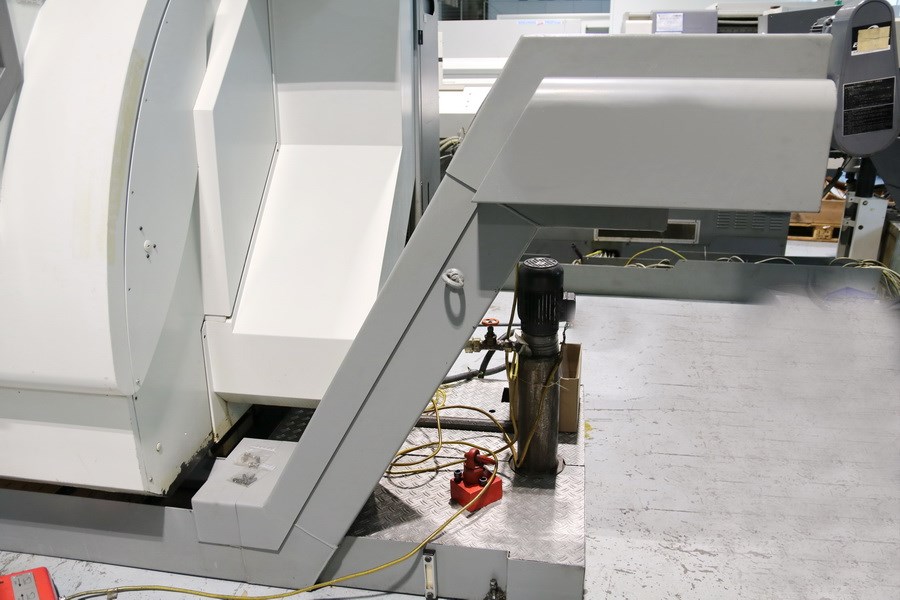

| Späneförderer | |
| Kühlmitteleinrichtung | |
| Reitstock | |
| Teilefänger | |
| Interface für Stangenlader | |

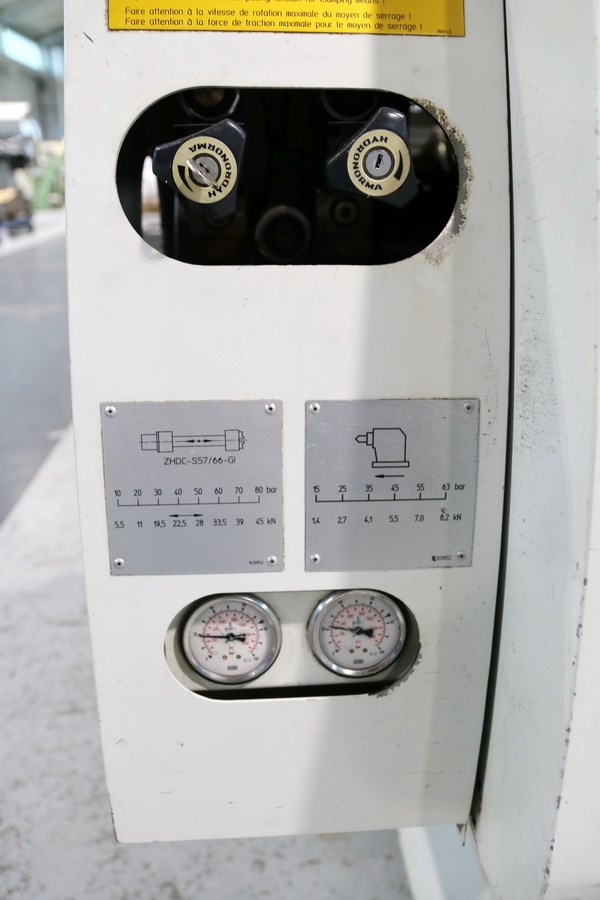

| Hydraulikeinheit | |
| C-Achse | |
| Y-Achse | |
| Werkzeugantrieb | |
| Werkzeugrevolver | |
| Irrtum in den technischen Daten vorbehalten. | |
