DMG MORI - Sprint 20-5
CNC - Drehmaschinen Langdrehmaschinen
Bilder
Senden Sie dem Verkäufer eine Nachricht.*
Bilder
Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image
Beschreibung

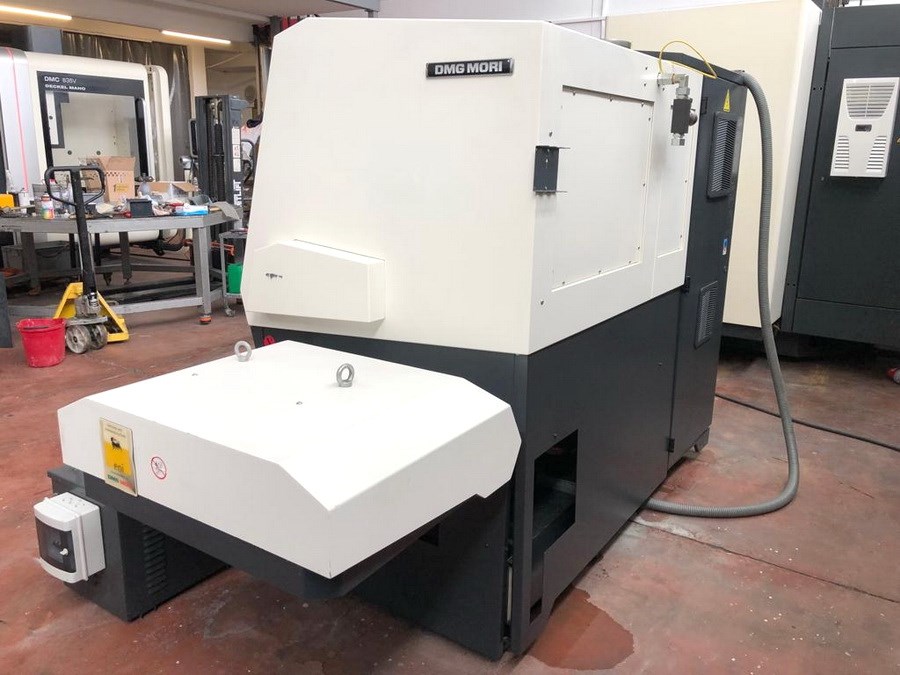

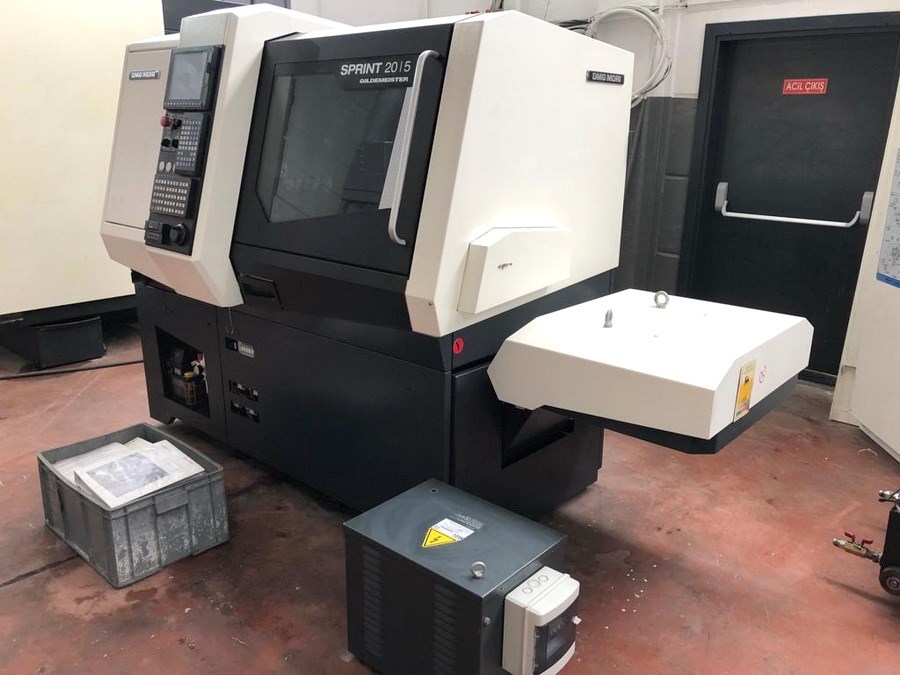

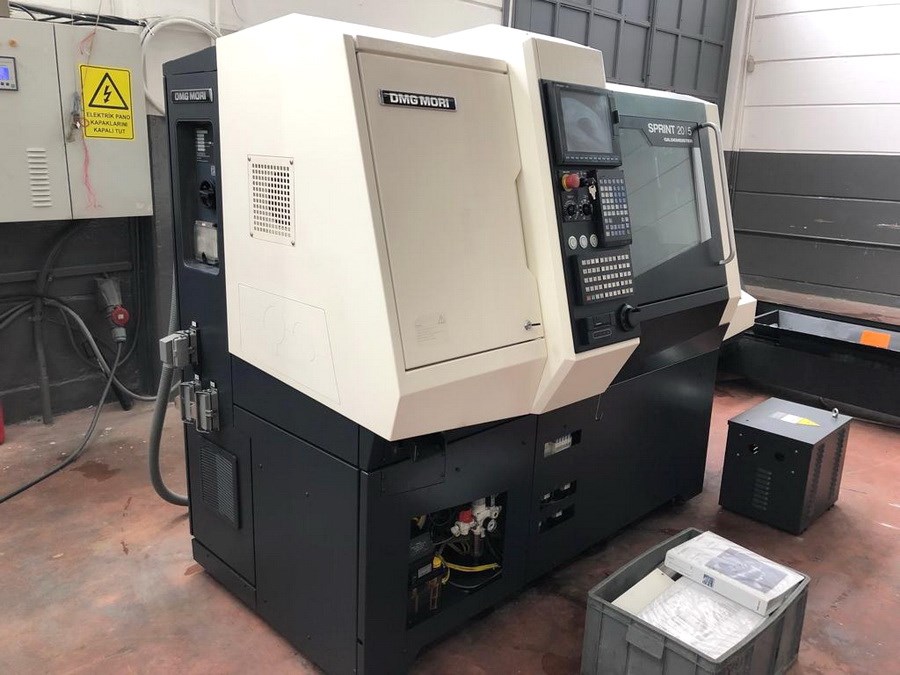

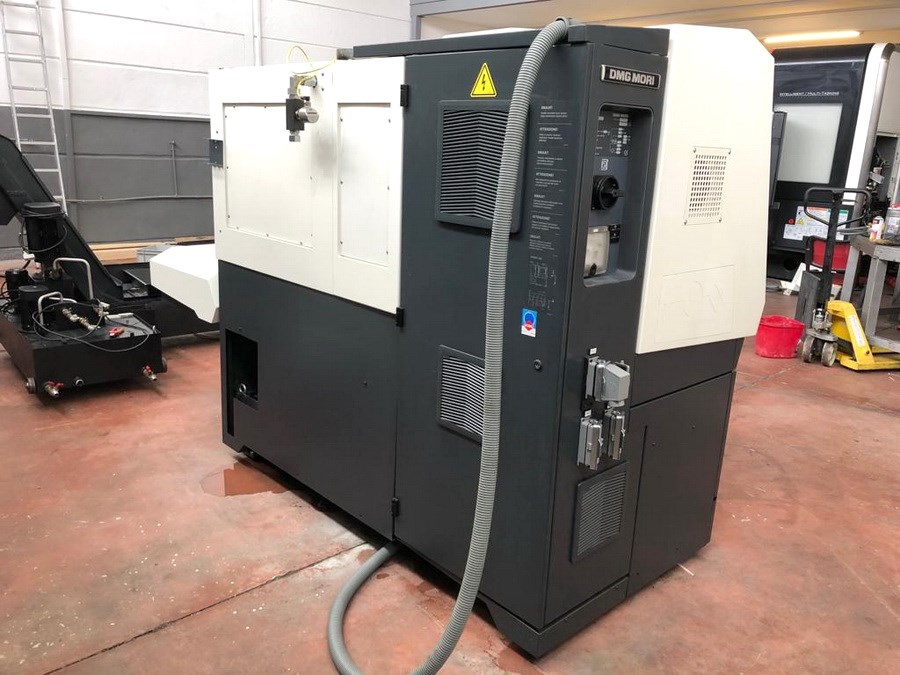

DMG MORI - Sprint 20-5

Angebotsdetails
Lagernummer 1039-8119
Maschinenart Langdrehautomat
Hersteller DMG MORI
Type Sprint 20-5
Baujahr 2015
Steuerung Mitsubishi M70
Lagerort Süd-Europa
Ursprungsland Italien
Lieferzeit nach Absprache
Frachtbasis ab Standort
Zusatzinformationen CNC - Langdrehautomat
DMG MORI - Sprint 20/5

- Motorisierung Rückseitenbearbeitung
- 2 Kreuzschlitten
- 5 Linearachsen
- Haupt- und Gegenspindel
- Y-Achse auf Schlitten I
- C-Achse auf Haupt- und Gegenspindel
- Werkzeugantrieb

Technische Details
Spindeldurchlass 20 mm
Drehlänge 60 mm
Steuerung Mitsubishi M70
Hauptspindel:
Max. Drehzahl 10.000 min/-1
Antriebsleistung - Hauptspindel 3,7 / 2,2 kW
Max. Drehmoment 23,6 / 14 Nm
Stangendurchgang 20 mm
C-Achse 0,1 °

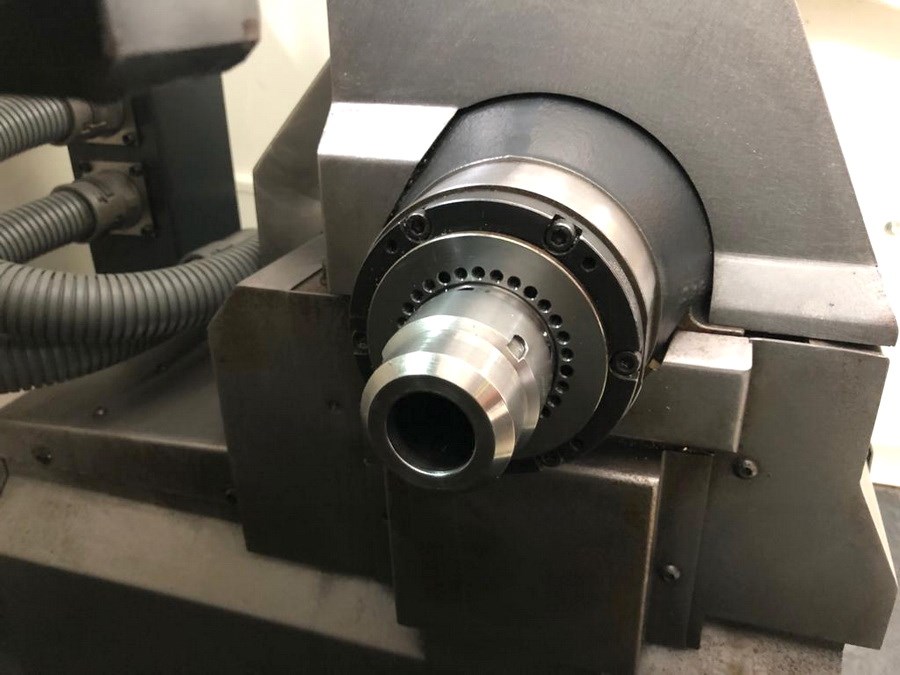

Gegenspindel:
Max. Drehzahl 10.000 min/-1
Antriebsleistung - Gegenspindel 2,2 / 1,5 kW
Max. Drehmoment 7,0 / 4,8 Nm
Stangendurchgang 20 mm
C-Achse 0,1 °

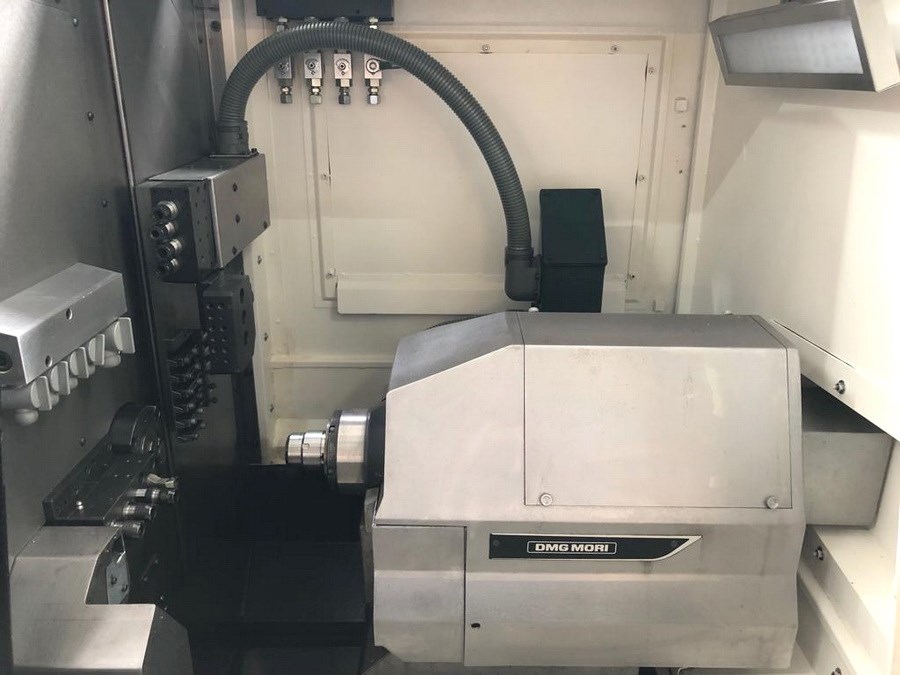

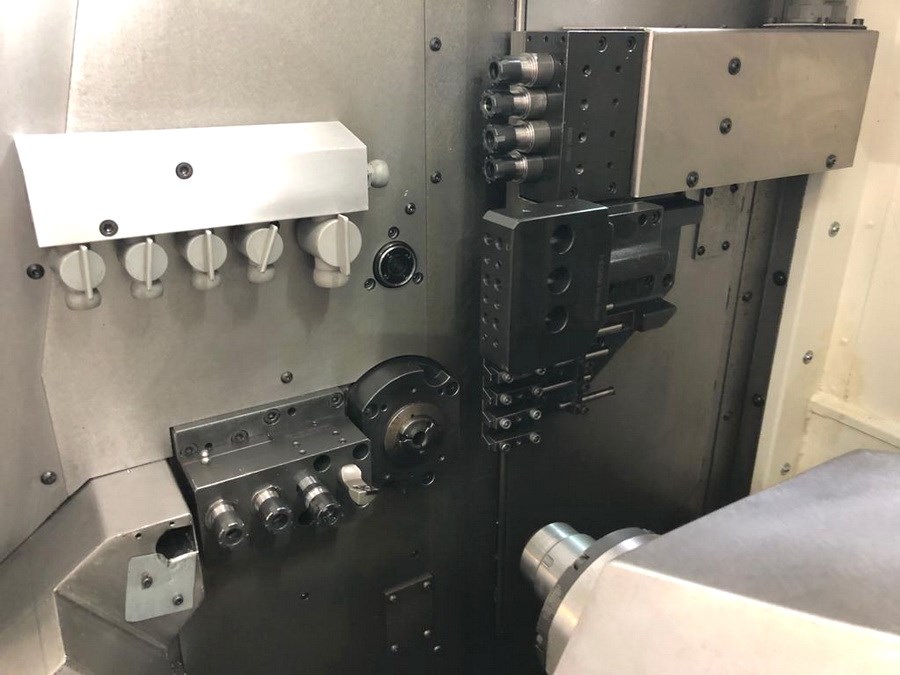

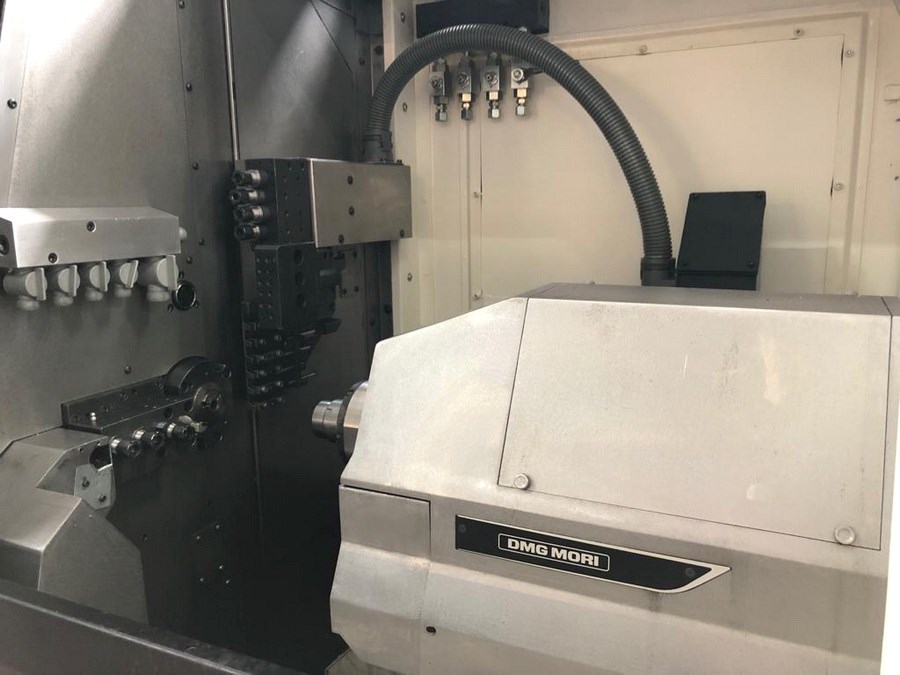

Schlitten I:
feststehende Stationen 6 pos.
Frontalbearbeitung 6 pos.
Rückseitenbearbeitung 3 pos.
angetriebene Stationen 4 pos.
Max. Drehzahl angetr. WZ-Stationen 2 pos: 6.000 min/-1
Antriebsleistung angetr. WZ-Stationen 1,8 / 0,9 kW
Max. Drehmoment 2,9 / 1,43 Nm
Max. Drehzahl angetr. WZ-Stationen 2 pos: 3.450 min/-1
Antriebsleistung angetr. WZ-Stationen 1,8 / 0,9 kW
Max. Drehmoment 5,0 / 2,48 Nm
Schlitten II:
Rückseitenbearbeitung:
feststehende Stationen 2 pos.
angetriebene Stationen 2 pos.
Max. Drehzahl angetr. WZ-Stationen 6.000 min/-1
Antriebsleistung angetr. WZ-Stationen 1,8 / 0,9 kW
Max. Drehmoment 2,9 / 1,43 Nm
Verfahrwege:
x-Weg 1: 325 / 2: 220 mm
y-Weg 1: 325 / - mm
z-Weg 1: 60 / 2: 170 mm
Vorschübe:
Eilgang ( X / Y / Z ) 32 m/min
Beschleunigung 5 m/s²
Gesamtleistungsbedarf - kW
Maschinengewicht ca. 2,3 t
Raumbedarf ca. 2,5 x 2,0 x 2,0 m

Zubehör
Dokumentation
Kühlmitteleinrichtung
Werkstückablaufrutsche
Gegenspindel
Signal Lampe - 4 Farben

Irrtum in den technischen Daten vorbehalten.
